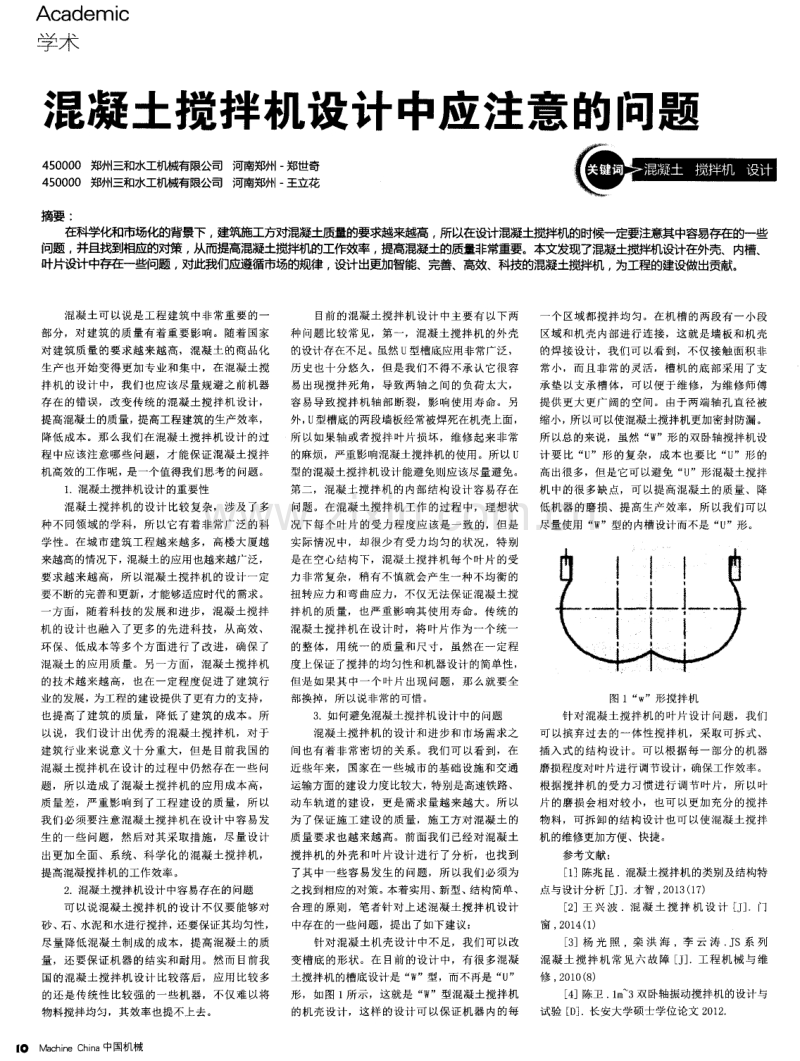

Ac a d em ic 学 术 混凝土搅拌机设计中应注意的问题 4 5 0 0 0 0 郑州三和水工机械有限公司河南郑州 一 郑世奇 4 5 0 0 0 0 郑州三和水工机械有限公司河南郑州 一 王立花 摘要 ： 在科学化和市场化的背景下 ， 叶片设计中存在一些问题 ， 混凝土可以说是工程建筑 中非常重要的一 部分，对建筑 的质量有着重要影响。随着国家 对建筑质量的要求越来越高，混凝土 的商品化 生产也开始变得更加专业和集 中，在混凝土搅 拌机 的设计中，我们也应该尽量规避之前机器 存在的错误，改变传统的混凝土搅拌机设计， 提高混凝土的质量， 提高工程建筑的生产效率， 降低成本。那么我们在混凝土搅拌机设计的过 程 中应该注意哪些 问题，才能保证混凝土搅拌 机高效的工作昵，是一个值得我们思考的问题。 1 混凝土搅拌机设计的重要性 混凝土搅拌机的设计比较复杂，涉及了多 种不 同领域的学科，所 以它有着非常广泛的科 学性。在城市建筑工程越来越多，高楼大厦越 来越高的情况下，混凝土的应用也越来越， 泛， 要求越来越高，所以混凝土搅拌机 的设计一定 要不断的完善和更新，才能够适应时代 的需求。 一 方面，随着科技的发展和进步，混凝土搅拌 机的设计也融入 了更多的先进科技，从高效、 环保、低成本等多个 方面进行 了改进 ，确保了 混凝土的应用质量。另一方面，混凝土搅拌机 的技术越来越高，也在一定程度促进 了建筑行 业的发展， 为工程的建设提供了更有力的支持， 也提高了建筑 的质量，降低 了建筑的成本。所 以说，我们设计出优秀 的混凝土搅拌机 ，对 于 建筑行业来说意义十分重大，但是目前我国的 混凝土搅拌机在设计 的过程中仍然存在一些问 题，所 以造成 了混凝土搅拌机的应用成本高， 质量差，严重影响到了工程建设的质量 ，所以 我们必须要注意混凝土搅拌机在设计 中容易发 生的一些问题 ，然后对其采取措施，尽量设计 出更加全面、系统、科学化的混凝土搅拌机， 提高混凝搅拌机的工作效率。 2 混凝土搅拌机设计中容易存在的问题 可 以说混凝土搅拌机 的设计不仅要 能够对 砂、石、 水泥和水进行搅拌， 还要保证其均匀性， 尽量 降低混凝土制成 的成本，提高混凝土 的质 量，还要保证机器的结实和 耐用。然而 目前我 国的混凝土搅拌机设计 比较落后，应用 比较多 的还是传统性比较强 的一些机器，不仅难 以将 物料搅拌均匀，其效率也提不上去。 I O M a c h in e C h in a中国机械 求越来越高 ， 所以在设计混凝土搅拌机的时1 一 定耍注意其中容易存在的一些 工作效率 ， 提高混凝土的质量非常重要。本文发现了混凝土搅拌机设计在外壳、内槽、 ，设计出更加智能、完善、高效、科技的混凝土搅拌机 ， 为工程的建设做出贡献。 目前的混凝土搅拌机设计中主要有 以下两 种 问题比较常见，第一，混凝土搅拌机的外壳 的设计存在不足。虽然 u型槽底应用非常广泛， 历史也十分悠 久，但 是我们不得不承认它很容 易出现搅拌死角，导致两轴之间的负荷太大， 容 易导致搅拌机轴部断裂 ，影响使用寿命。另 外， U型槽底的两段墙板经常被焊死在机壳上面， 所 以如果轴或者搅拌叶片损坏，维修起来非常 的麻烦，严重影响混凝土搅拌机的使用。所 以U 型的混凝土搅拌机设计能避免则应该尽量避免。 第二，混凝土搅拌机 的内部结构设计容易存在 问题。在混凝土搅拌机工作 的过程中，理想状 况下每个叶片的受力程度应该是一致的，但是 实际情况中，却很少有受力均匀的状况，特 别 是在空心结构 下，混凝土搅拌机每个叶片的受 力非常复杂 ，稍有不慎就会产生一种不均衡 的 扭转应力和弯 曲应力，不仅无法保证混凝土搅 拌机的质量 ，也严重影响其使用寿命。传统 的 混凝土搅拌机在设计时，将叶片作为一个 统一 的整体，用统一的质量和尺寸，虽然在一定程 度上保证了搅拌的均匀性和机器设计的简单性， 但 是 如 果 其 中一 个 叶 片 出现 问题 ，那 么 就 要 全 部换掉 ，所 以说非常的可惜。 3 如何避免混凝土搅拌机设计中的问题 混凝土搅拌机的设计和进步和市场需求之 间也有着非常密切的关系。我们可以看到，在 近些年来，国家在 一些城市的基础设施和交通 运输方面的建设力度比较大， 特别是高速铁路、 动车轨道的建设，更是需求量越来越 大。所以 为 了保证旋工建设的质量 ，施工方对混凝土的 质量要求也越来越高。前面我们己经对混凝土 搅拌机的外壳和叶片设计进行了分析，也找到 了其 中一些容易发生的问题 ，所以我们必须为 之找到相应的对策。 本着实用、新型、 结构简单、 合理的原则，笔者针对上述混凝土搅拌机设计 中存在 的一些问题，提出了如下建议： 针对混凝土机壳设计中不足，我们可 以改 变槽底的形状。在 目前的设计 中，有很多混凝 土搅拌机的槽底设计是 “ w ”型，而不再是 “ u ” 形 ，如图 1 所示，这就是 “ w ”型混凝土搅拌机 的机壳设计，这样的设计可 以保证机器 内的每 一 个区域都搅拌均匀。在机槽 的两段有一小段 区域和机壳 内部进行连接，这就是墙板和机壳 的焊接设计，我们可 以看到，不仅接触面积非 常小，而且非常的灵活，槽机的底部采用 了支 承垫以支承槽体，可 以便于维修，为维修师傅 提供更大更广阔的空间。由于两端轴孔直径被 缩小， 所以可以使混凝土搅拌机更加密封防漏。 所以总的来说，虽然 “ w ”形的双卧轴搅拌机设 计要 比 U形的复杂，成本也要比 “ u ”形的 高出很多，但是它可以避免 “ U ”形混凝土搅拌 机中的很 多缺点，可 以提高混凝土的质量、降 低机器的磨损、提高生产效率，所 以我们可 以 尽量使用 W 型的内槽设计而不是 “ u ”形。 图 l w 形搅 拌机 针对混凝土搅拌机 的叶片设计 问题，我们 可 以摈弃过去的一体性搅拌机，采取可拆式、 插入式的结构设计。可 以根据每一部分的机器 磨损程度对叶片进行调节设计， 确保工作效率。 根据搅拌机 的受力习惯进行调节叶片，所以叶 片的磨损会相对较小，也可以更加充分的搅拌 物料，可拆卸的结构设计也可以使混凝土搅拌 机的维修更加方便、快捷。 参考文献： 1 陈兆 昆 混凝土搅拌机的类别及结构特 点与设计分析 J 才智 ， 2 0 1 3 ( 1 7 ) 2 王 兴波 混凝 土搅 拌机 设计 J 门 窗 ， 2 0 1 4 ( 1 ) 3 杨 光 照 ，栾 洪 海 ，李 云 涛 J s系 列 混 凝土搅拌机常见六故 障 J 工程机械 与维 修 ， 2 0 1 0( 8 ) 4 陈卫 i m 3 AI I 轴振动搅拌机的设计与 试验 D 长安大学硕士学位论文 2 0 1 2
