资源描述

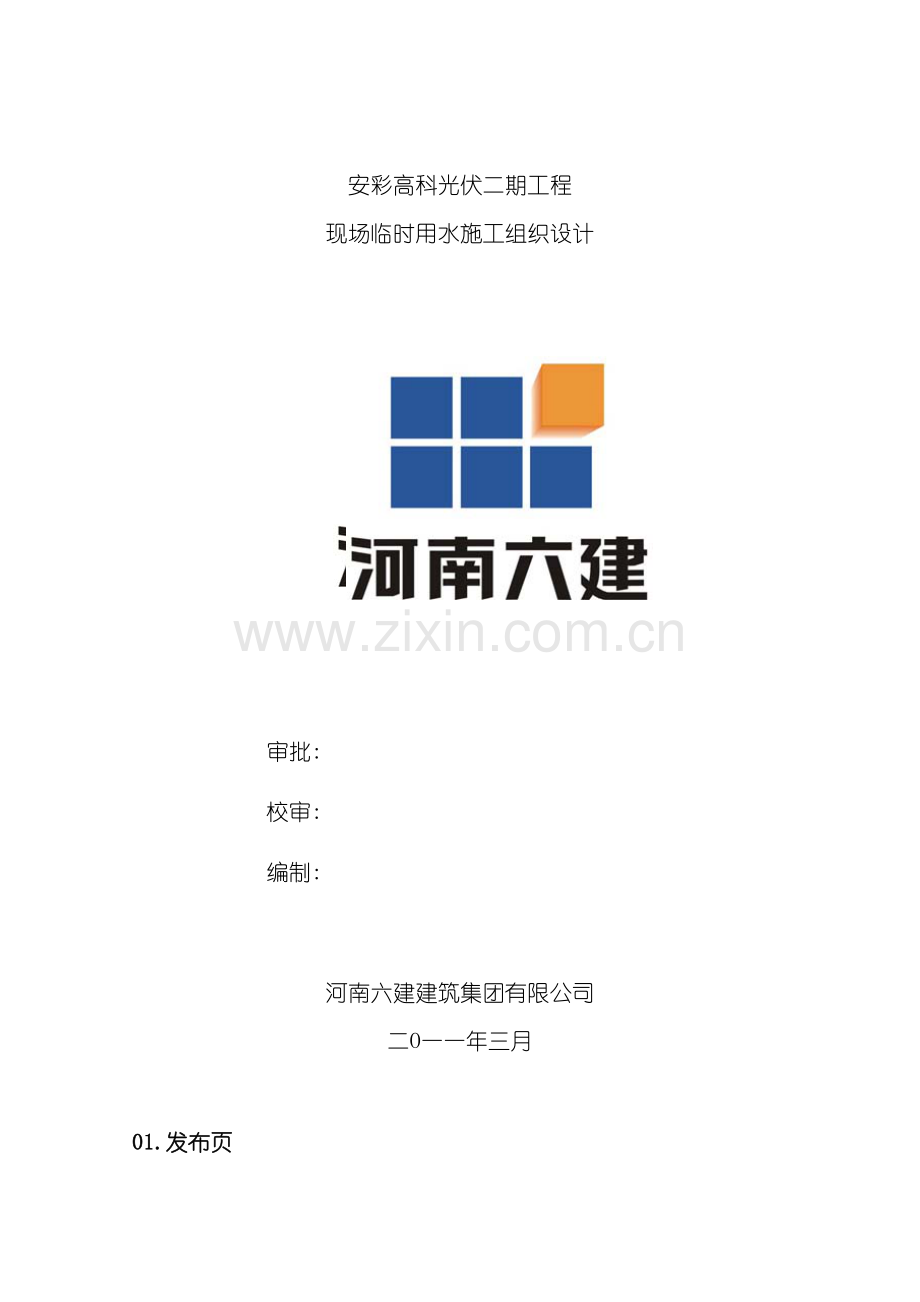

1、安彩临时用水施工组织设计9资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。安彩高科光伏二期工程现场临时用水施工组织设计审批: 校审: 编制: 河南六建建筑集团有限公司二O一一年三月01.发布页依据工程承包合同、 设计图纸、 国家、 行业及地方有关规范、 规程, 并针对施工现场条件和勘察资料, 结合本公司的各项实力及管理水平, 编制出安彩高科光伏二期工程临时用水施工组织设计, 现予以发布, 要求本项目经理部全体职工应深入学习、 理解并贯彻实施, 并提请公司相关职能部门予以指导、 监督。安彩高科光伏二期工程临时用水施工组织设计发至公司相关职能部门、 项目经理部各科室。特此公布。 项目经

2、理部技术负责人: 年3日22日02.修改页序号原章节原内容修改内容日期批准人目 录一、 工程概况4二、 工程用水量计算:4三、 机械用水量计算:4四、 生活用水量计算:5五、 生活区用水量计算:5六、 消防用水量计算:6七、 施工工地总用水量计算:6八、 供水管径计算:6十、 排水系统7十一、 用水技术措施7现场临时用水施工组织设计一、 工程概况建筑工地临时供水主要包括:生产用水、 生活用水和消防用水三种。生产用水包括工程施工用水、 施工机械用水。生活用水包括施工现场生活用水和生活区生活用水。二、 工程用水量计算:工地施工工程用水量可按下式计算: 其中 q1 施工工程用水量 (L/s); K1

3、 未预见的施工用水系数, 取1.05; Q1 年( 季) 度工程量 (以实物计量单位表示), 取值如下表; N1 施工用水定额, 取值如下表; T1 年(季)度有效工作日(d), 取365天; b 每天工作班数(班), 取1; K2 用水不均匀系数, 取1.5。工程施工用水定额列表如下:-序号 用水名称 用水定额N1 工程量Q1 单位 1 模板浇水湿润 10 1500 M3 2 砌筑工程全部用水 150 300 M3 3 抹灰工程全部用水 30 M3 4 混凝土自然养护 200 500 M3 5 搅拌砂浆 300 100 M3 -经过计算得到 q1 =1.052500001.5/(365183

4、600)=0.04L/S。三、 机械用水量计算:施工机械用水量计算公式: 其中 q2 施工机械用水量 (L/s); K1 未预见的施工用水系数, 取1.05; Q2 同一种机械台数(台), 取值如下表; N2 施工机械台班用水定额, 取值如下表; K3 施工机械用水不均匀系数, 取2。施工机械用水定额列表如下:-序号 机械名称 型号 单位 耗水量N1(L) 机械台数Q2 1 点焊机50型 台h 150 1 2 对焊机 台h 300 1 -经过计算得到 q2 =1.0536002/(83600)=0.26L/S。四、 生活用水量计算:施工工地用水量计算公式: 其中 q3 施工工地生活用水量 (L

5、/s); P1 施工现场高峰期生活人数, 取100人; N3 施工工地生活用水定额, 取值如下表; K4 施工工地生活用水不均匀系数, 取1.3; b 每天工作班数(班), 取1。施工工地用水定额列表如下:-序号 用水名称 单位 耗水量N1(L)-经过计算得到 q3 = 10001.3/(183600)=0L/S。五、 生活区用水量计算:生活区生活用水量计算公式: 其中 q4 生活区生活用水量 (L/s); P2 生活区居住人数, 取100人; N4 生活区昼夜全部生活用水定额, 取值如下表; K5 生活区生活用水不均匀系数, 取2; 生活区生活用水定额列表如下:-序号 用水名称 单位 耗水量

6、N1(L)-经过计算得到 q4 = 10002/(243600)=0L/S。六、 消防用水量计算:根据消防范围确定消防用水量 q5 =10L/S。七、 施工工地总用水量计算:施工工地总用水量Q可按以下组合公式计算: 在此计算中得:Q =q5+(q1+q2+q3+q4)/2 =10+(0.04+0.26+0+0)/2=10.15L/S; 最后计算出的总用水量, 还应增加10%, 以补偿不可避免的水管漏水损失。最后Q还应增加10%,得出 Q =10.15+1.02=11.16L/S; 八、 供水管径计算:工地临时网路需用管径, 可按下式计算: 其中: d 配水管直径(m); Q 施工工地用水量(L

7、/S); V 管网中水流速度(m/s),取V=1(m/s); 供水管径由计算公式: d=411.16/(3.1411000)0.5=0.119m=119mm得临时网路需用内径为119mm的供水管。九、 水头损失计算本工程采用二根钢管垂直供水, 每根钢管区域用水流量可确定为1.5L/S, 流速为1m/s, 计算出管径为DN50钢管。十、 排水系统本工程业主提供有排水管道。按照公司有关卫生设施的设置要求, 施工现场于设排水沟( 上盖篦子) 排放现场雨水, 及其它渗漏水接至现场积水井。公共厕所下设有砖砌化粪池。十一、 用水技术措施1、 现场施工用水、 消防用水、 生活用水设专人负责, 确保用水不间断。2、 消防用水工地设消防水管, 消防水管边设消防柜, 柜内放消防水带和干粉灭火器, 并醒目标识。3、 水管主干管埋地铺设, 冬季地面明管采用草绳包裹, 防止冻裂。4、 建筑物四周设排水沟, 排除雨水和多余施工用水。5、 建筑场地设计排水坡度, 使雨水及场地积水排入场地内下水井。6、 雨期备4台100水泵, 及时排出集水坑内集水和现场积水。
