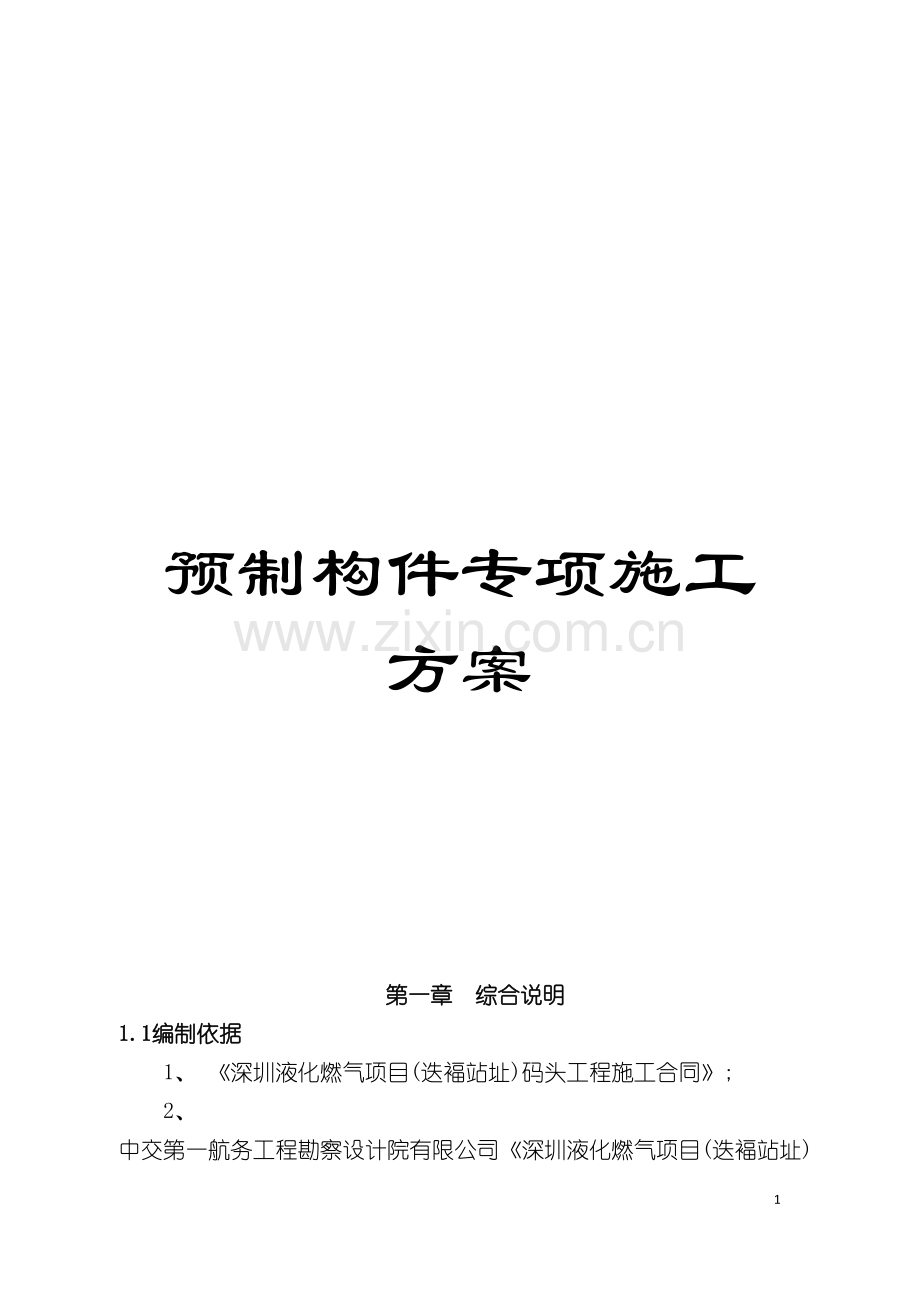

预制构件专项施工方案

51

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
第一章 综合说明
1.1编制依据
1、 《深圳液化燃气项目(迭褔站址)码头工程施工合同》;
2、 中交第一航务工程勘察设计院有限公司《深圳液化燃气项目(迭褔站址)码头工程施工图及设计说明书》;

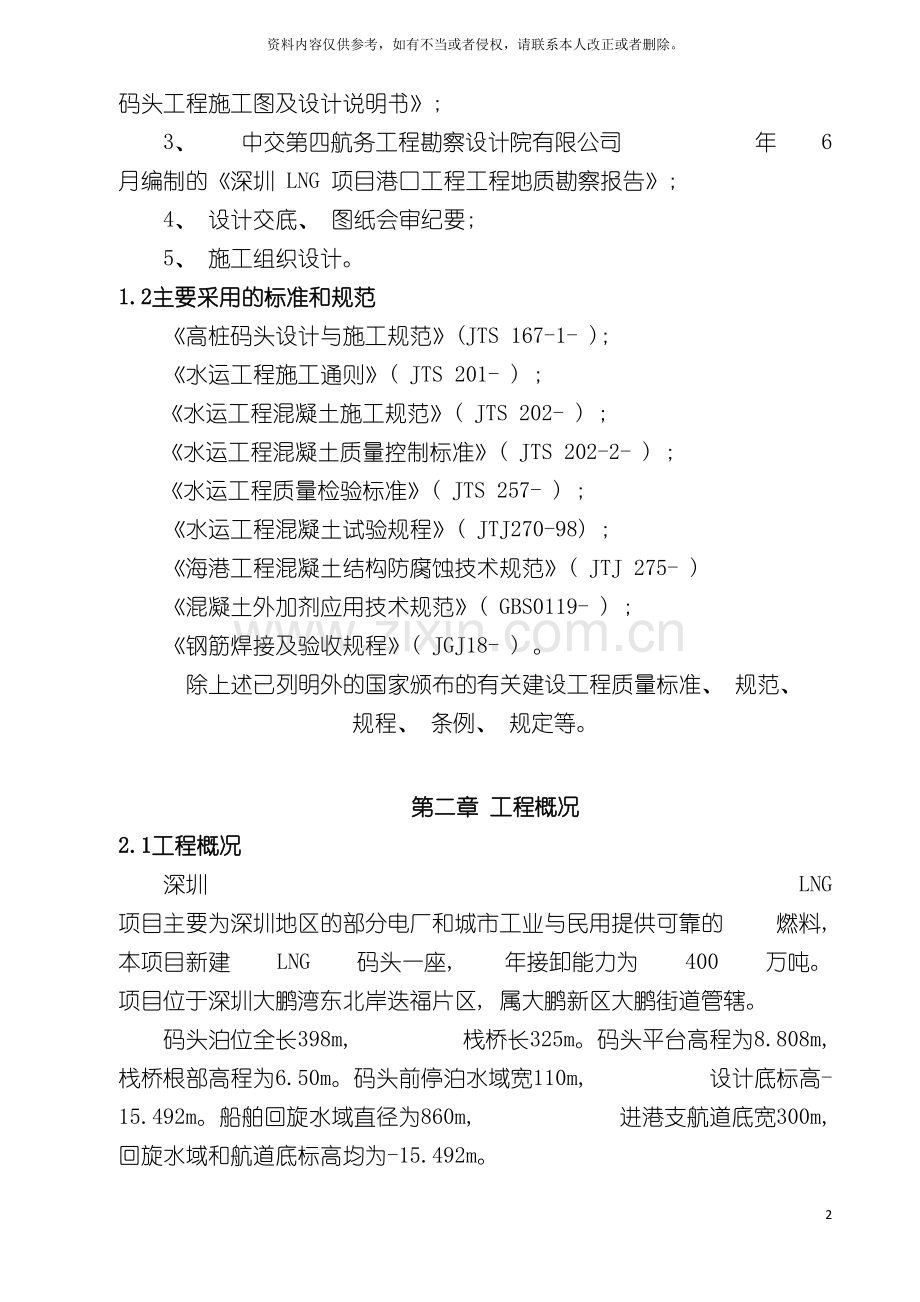

3、 中交第四航务工程勘察设计院有限公司 年 6 月编制的《深圳 LNG 项目港口工程工程地质勘察报告》;
4、 设计交底、 图纸会审纪要;
5、 施工组织设计。
1.2主要采用的标准和规范
《高桩码头设计与施工规范》(JTS 167-1- );
《水运工程施工通则》( JTS 201- ) ;
《水运工程混凝土施工规范》( JTS 202- ) ;
《水运工程混凝土质量控制标准》( JTS 202-2- ) ;
《水运工程质量检验标准》( JTS 257- ) ;
《水运工程混凝土试验规程》( JTJ270-98) ;
《海港工程混凝土结构防腐蚀技术规范》( JTJ 275- )
《混凝土外加剂应用技术规范》( GBS0119- ) ;
《钢筋焊接及验收规程》( JGJ18- ) 。
除上述已列明外的国家颁布的有关建设工程质量标准、 规范、 规程、 条例、 规定等。

第二章 工程概况
2.1工程概况
深圳 LNG 项目主要为深圳地区的部分电厂和城市工业与民用提供可靠的 燃料, 本项目新建 LNG 码头一座, 年接卸能力为 400 万吨。 项目位于深圳大鹏湾东北岸迭福片区, 属大鹏新区大鹏街道管辖。
码头泊位全长398m, 栈桥长325m。码头平台高程为8.808m, 栈桥根部高程为6.50m。码头前停泊水域宽110m, 设计底标高-15.492m。船舶回旋水域直径为860m, 进港支航道底宽300m, 回旋水域和航道底标高均为-15.492m。
本工程的预制构件主要包括栈桥的预制横梁、 砼空心板、 T型梁, 取水口工程的预制2.5t扭王字块、 引水方涵、 取水戽头、 栅栏板、 垫梁, 冷排水工程的排水箱涵、 排水戽头等。由于预制构件种类及数量较多, 对构件的内在质量和外观质量要求较高, 为满足业主的施工节点要求, 预制构件将由项目部自行预制, 在项目部附近的东部电厂设置预制场地。
预制构件一览表
项目名称
砼标号
工程量
单位
砼方量
备注
栈桥
YQHL横梁
C45
21/14/3/2
根
3.36/1.0/3.6/1.13
方/根

空心板
C45
16/112/2/14
块
3.22/2.95/1.88/1.67
方/块

T型梁
C50
48/16/24/8
根
41.81/42.31/56.06/52.69
方/根
( 28m、 32m)
取水工程
2.5t扭王字块
C35
453
块
1.087方/块

引水方涵
C35
20
个
49.92方

取水戽头
C35
1
个
138方/个

栅栏板
C30
11
块
3.637方/块

垫梁
C35
1
个
9.936方/个

冷排水工程
排水箱涵
C35
25/1/1
个
61/61/24方/个

排水戽头
C35
1
个
371.5方/个

2.1.1自然条件
工程的自然条件包括工程地质、 气象等要素, 是施工组织和工艺安排的重要依据, 也是保证施工顺利进行的基础性条件。
2.1.2工程地质条件
场区内属滨海沙滩及海岸陡崖, 海岸东南段为沙滩, 西北线向外海缓缓倾斜, 海底标高大致在-12.00～+1.50 之间。
探区内覆盖层厚度变化较大, 岩面起伏较大, 靠海岸附近区域覆盖层厚度较小, 基岩埋藏浅, 远离岸线的区域基岩埋藏较深。拟建的码头和栈桥可考虑采用桩基结构, 采用端承桩, 桩基型式采用打入式桩或是钻(冲)孔灌注桩, 根据拟建码头覆盖层厚度和强度决定; 可考虑作为桩端持力层的地层有: ⑤2 强风化角砾岩、 ⑤3 中风化角砾岩、 ⑥2 强风化花岗岩、 ⑥3 中风化花岗岩, 桩端持力层的选择以及桩长的确定应根据荷载条件经过验算后确定。
1、 码头区
(1)第四系全新统海相沉积层(Q4m)
①1淤泥～淤泥质土: 该层探区所有钻孔均有揭示, 连续分布于场区表层。平均层顶标高-8.64m( -9.54～-6.91m) , 平均层底标高-13.78m( -15.22～-9.11m) , 平均层厚 5.14m( 2.20～6.70m) 。
ω＝58.9％, e＝1.584, Ip＝18.6, IL＝1.84, Cq＝4.2kPa, φq＝2.9°, Ccq＝5.0kPa, φcq＝17.8°, Cuu＝4.8kPa, φuu＝0.6°, av1-2＝1.169MPa－1, N＝0.1击, 流塑～软塑, 为含水量高、 孔隙比大、 强度低、 压缩性高的软弱土。
①3粉细砂: 该层探区仅在钻孔GB8有揭示, 层顶标高-9.11m, 层底标高-12.21m, 层厚3.10m。N＝1.3击, 松散, 为强度低的软弱土。
(2)第四系全新统冲洪积层(Q4al+pl)
②1粉质粘土: 该层探区钻孔GB1～GB3、 GB5～GB7、 XK20～XK22、 XK36～XK68有揭示。平均层顶标高-14.39m( -16.93～-12.61m) , 平均层底标高-19.71m( -22.10～-13.83m) , 平均层厚4.33m( 0.50～8.20m) 。
ω＝24.1％, e＝0.699, Ip＝12.7, IL＝0.50, Cq＝41.4kPa, φq＝7.5°, Ccq＝38.9kPa, φcq＝15.9°, Cuu＝51.1kPa, φuu＝2.5°, av1-2＝0.294 MPa－1, N＝10.9击, 可塑, 为中等压缩性中软土。
②2中砂、 粗砂、 砾砂: 该层探区钻孔GB1、 GB3、 GB5～GB7、 XK21～XK22、 XK25、 XK37～XK48、 XK50、 XK57、 XK60～XK62、 XK64、 XK65、 XK67有揭示。平均层顶标高-15.28m( -18.72～-13.22m) , 平均层底标高-18.38m( -22.18～-14.42m) , 平均层厚2.47m( 0.60～8.40m) 。
ac＝36.6度, am＝31.6度, N＝10.9击, 松散～稍密, 局部中密, 为中软土。
②3粉细砂: 该层探区钻孔GB2、 XK57、 XK68有揭示。平均层顶标高-16.88m( -17.55～-16.31m) , 平均层底标高-18.08m( -19.08～-17.11m) , 平均层厚 1.20m( 0.50～2.30m) 。
N＝5.7击, 松散, 为强度低的软弱土。
②4中砂、 粗砂、 砾砂: 该层探区钻孔GB2～GB3、 GB6～GB7、 XK20、 XK45、 XK54～XK56、 XK58、 XK59、 XK61、 XK68有揭示。平均层顶标高-16.53m( -19.26～-12.84m) , 平均层底标高-17.88m( -20.27～-14.54m) , 平均层厚1.31m( 0.50～2.10m) 。
ac＝37.0度, am＝32.0度, N＝20.6击, 中密, 局部稍密或密实, 为中硬土。
②5淤泥质土～粉质粘土: 该层探区钻孔XK57、 XK59、 XK63、 XK65、 XK67有揭示。平均层顶标高-18.05m( -19.88～-16.94m) , 平均层底标高-20.13m( -21.78～-18.36m) , 平均层厚1.76m( 1.20～2.50m) 。N＝4.7击, 软塑～可塑, 为软弱土。
(3)第四系冲洪积层(Qal+pl)
③1粘土～粉质粘土: 该层探区钻孔GB2、 GB3、 XK21、 XK22、 XK39、 XK49、 XK53～XK61、 XK65、 XK67有揭示。平均层顶标高-22.57m( -25.86～-18.41m) , 平均层底标高-24.21m( -27.76～-19.74m) , 平均层厚1.64m( 0.40～2.70m) 。
ω＝28.4％, e＝0.810, Ip＝14.9, IL＝0.50, Cq＝45.3kPa, φq＝4.8°, Ccq＝23.5kPa, φcq＝15.4°, av1-2＝0.369 MPa－1, N＝13.6击, 可塑, 局部硬塑, 为中软土。
③2中砂.粗砂.砾砂: 该层探区钻孔GB1～GB3、 GB6～GB7、 XK20、 XK21、 XK25、 XK36～XK38、 XK40～XK43、 XK46～XK48、 XK50～XK68有揭示。平均层顶标高-20.65m( -22.40～-14.83m) , 平均层底标高-23.53m( -28.50～-15.63m) , 平均层厚2.73m( 0.80～5.40m) 。
ac＝37.2度, am＝32.2度, N＝22.3击, 中密, 局部稍密或密实, 为中硬土。
③4碎石: 该层探区钻孔GB6、 GB7、 XK21有揭示。揭示平均层顶标高-20.80m( -22.74～-19.74m) , 平均层底标高-21.97m( -24.14～-20.44m) , 平均层厚1.17m( 0.70～1.40m) 。为坚硬土。
(4)第四系风化残积层(Qel)
④1角砾岩残积土: 该层探区钻孔GB1、 GB3、 XK41、 XK42、 XK44、 XK47～XK48、 XK50、 XK52、 XK53、 XK56、 XK59、 XK60、 XK62～XK67有揭示。平均层顶标高-23.83m( -27.76～-15.63m) , 平均层底标高-26.03m( -30.36～-22.43m) , 平均层厚2.20m( 0.50～6.80m) 。
ω＝26.2％, e＝0.807, Ip＝12.3, IL＝0.39, Cq＝32.2kPa, φq＝19.7°, Ccq＝26.2kPa, φcq＝23.1°, av1-2＝0.376MPa-1, N＝22.7击, 可塑～硬塑, 为中硬土, 承载力较好。
④2花岗岩残积土: 该层探区钻孔GB8、 GB9、 XK27～XK30有揭示。平均层顶标高-13.36m( -13.86～-12.21m) , 平均层底标高-17.40m( -20.44～-14.51m) , 平均层厚4.03m( 2.30～6.60m) 。
ω＝32.7％, e＝1.021, Ip＝13.7, Cq＝9.2kPa, φq＝26.8°, Ccq＝18.0kPa, φcq＝32.0°, av1-2＝0.431MPa-1, N＝16.2击, 可塑～硬塑, 为中硬土, 承载力较好。
④3中风化角砾岩: 该层探区仅钻孔XK29有揭示。层顶标高-13.44m, 层底标高-13.84m, 层厚0.40m。
(5)白垩系角砾岩(K)
⑤1全风化角砾岩: 该层探区钻孔GB1、 GB3、 GB5、 GB6、 XK20、 XK32、 XK36、 XK40～XK42、 XK49～XK52、 XK55～XK62、 XK65～XK67有揭示。平均层顶标高-24.94m( -30.36～-13.03m) , 平均层底标高-27.08m( -32.46～-13.63m) , 平均层厚2.14m( 0.50～6.10m) 。
ω＝22.4％, e＝0.730, Ip＝10.9, IL＝0.36, Cq＝29.5kPa, φq＝21.1°, Ccq＝32.1kPa, φcq＝26.2°, av1-2＝0.389MPa-1, N＝38.7击, 为中硬土, 承载力较高。
⑤2强风化角砾岩: 该层探区钻孔GB1～GB3、 GB5～GB7、 XK20～XK24、 XK32～XK68有揭示, 部分钻孔在该层终孔。揭示平均层顶标高-24.46m( -32.46～-13.48m) , 揭示平均层底标高-32.83m( -40.05～-15.21m) , 揭示平均层厚8.32m( 1.30～20.09m) 。
ω＝18.7％, e＝0.654, Ip＝10.7, IL＝0.29, Cq＝38.3kPa, φq＝24.1°, Ccq＝27.5kPa, φcq＝28.9°, av1-2＝0.344MPa-1, N＞50击, 为坚硬土, 承载力高。
⑤3中风化角砾岩: 该层探区钻孔GB3、 GB5～GB7、 XK21～XK23、 XK33、 XK35～XK38、 XK43～XK47有揭示, 并均在该层终孔。揭示平均层顶标高-28.33m( -37.52～-14.99m) , 揭示平均层底标高-31.60m( -40.12～-21.82m) , 揭示平均层厚 3.16m( 2.00～5.03m) 。为硬质岩。
⑤4角砾岩残积土: 该层探区仅钻孔XK33有揭示。层顶标高-18.15m, 层底标高-21.35m, 层厚3.20m。
N＝28.3击, 硬塑, 为中硬土, 承载力较好。
⑤5石英岩脉: 该层探区仅钻孔XK32有揭示。层顶标高-15.43m, 层底标高-16.43m, 层厚1.00m。
(6)燕山三期花岗岩(γ52(3))
⑥1全风化花岗岩: 该层探区钻孔GB9、 XK25、 XK27、 XK28、 XK30、 XK31有揭示。平均层顶标高-17.47m( -19.16～-16.24m) , 平均层底标高-20.32m( -22.96～-17.04m) , 平均层厚2.85m( 0.80～4.80m) 。
ω＝17.8％, e＝0.654, Ip＝11.6, Cq＝26.1kPa, φq＝27.8°, Ccq＝34.2kPa, φcq＝33.3°, av1-2＝0.245MPa-1, N＝40.6击, 为中硬土, 承载力较高。
⑥2 强风化花岗岩: 该层探区钻孔 GB8、 GB9、 XK25～XK31、 XK34 有揭示。平均层顶标高-17.87m( -22.96～-13.37m) , 平均层底标高-27.90m( -35.75～-18.41m) , 平均层厚9.91m( 3.80～17.20m) 。
ω＝21.3％, e＝0.740, Ip＝11.6, Cq＝22.1kPa, φq＝31.0°, Ccq＝29.4kPa, φcq＝30.3°, av1-2＝0.267MPa-1, N＞50击, 为坚硬土, 承载力高。
⑥3中风化花岗岩: 该层探区钻孔GB1、 GB2、 GB8、 GB9、 XK25～XK27、 XK29～XK32、 XK34有揭示, 并均在该层终孔。揭示平均层顶标高-28.60m( -39.63～-18.41m) , 揭示平均层底标高-30.90m( -42.13～-21.11m) , 揭示平均层厚2.30m( 0.70～2.96m) ,为硬质岩。
2、 栈桥及平台区
(1)第四系全新统海相沉积层及填土层(Q4m及Q4ml)
①1淤泥～淤泥质土: 该层探区钻孔GB10、 XK13～XK19、 XK15a有揭示。平均层顶标高-8.13m( -9.30～-6.98m) , 平均层底标高-11.43m( -15.41～-7.98m) , 平均层厚3.30m( 0.80～6.50m) 。
ω＝43.5％, e＝1.189, Ip＝14.1, IL＝1.64, Cq＝10.0kPa, φq＝8.9°,
Ccq＝7.1kPa, φcq＝23.5°, Cuu＝6.0kPa, φuu＝0.0°, av1-2＝0.632MPa－1, N＝0.3击, 流塑～软塑, 为含水量高、 孔隙比大、 强度低、 压缩性高的软弱土。
①2砂混淤泥: 该层探区钻孔G5、 G7、 XK13～XK16、 XK15a有揭示。平均层顶标高-8.33m( -11.91～-2.87m) , 平均层底标高-13.35m( -14.31～-10.97m) , 平均层厚5.01m( 2.10～8.10m) 。ac＝34.0度, am＝27.0度, N＝2.7击, 松散, 为软弱土。
①3粉细砂: 该层探区钻孔GB14、 XK01～XK03、 XK06～XK12、 XK74有揭示。平均层顶标高-2.73m( -5.97～-0.29m) , 平均层底标高-7.61m( -13.17～ -1.89m) , 平均层厚4.88m( 0.80～9.00m) 。
ac＝34.1度, am＝27.1度, N＝7.8击, 松散, 局部稍密, 为软弱土。
①4中粗砂: 该层探区钻孔XK07、 XK09～XK12、 XK76有揭示。平均层顶标高-3.49m( -6.69～+1.44m) , 平均层底标高-5.14m( -11.69～+0.64m) , 平均层厚1.65m( 0.70～5.00m) 。
ac＝34.0度, am＝27.0度, N＝8.0击, 松散, 为软弱土。
①5中粗砂: 该层探区钻孔XK01、 XK02、 XK04有揭示。平均层顶标高-0.84m( -1.89～-0.22m) , 平均层底标高-3.17m( -4.29～-2.50m) , 平均层厚2.33m( 2.10～2.50m) 。
ac＝36.0度, am＝31.0度, N＝18.6击, 中密, 局部稍密, 为中硬土。
①6填石: 该层探区仅钻孔XK76有揭示。层顶标高-12.61m, 层底标高 -15.11m, 层厚6.90m。
(2)第四系全新统冲洪积层(Q4al+pl)
②1粉质粘土: 该层探区钻孔GB10、 XK18、 XK19有揭示。平均层顶标高-13.52m( -14.04～-12.61m) , 平均层底标高-18.82m( -20.80～-15.11m) , 平均层厚3.90m( 2.30～6.90m) 。
ω＝23.2％, e＝0.687, Ip＝11.9, IL＝0.44, Ccq＝43.7kPa, φcq＝15.7°, Cuu＝55.0kPa, φuu＝1.0°, av1-2＝0.278MPa－1, N＝8.2击, 可塑, 为中等 压缩性中软土。
②2中砂、 粗砂、 砾砂: 该层探区钻孔GB14、 XK06有揭示。平均层顶标高-5.26m( -5.89～-4.63m) , 平均层厚2.55m( 1.80～3.30m) 。
N＝15.3击, 稍密, 局部中密, 为中软土。
②4中砂、 粗砂、 砾砂: 该层探区钻孔GB10、 XK03、 XK19有揭示。平均层顶标高-11.97m( -16.64～-4.17m) , 平均层底标高-14.17m( -18.31～-5.97m) , 平均层厚2.20m( 1.60～3.20m) 。
ac＝37.0度, am＝32.0度, N＝22.4击, 中密, 局部密实, 为中硬土。
(3)第四系冲洪积层(Qal+pl)
③1粘土～粉质粘土: 该层探区仅钻孔XK18有揭示。层顶标高-20.80m, 层底标高-21.70m, 层厚0.90m。
③2中砂.粗砂.砾砂: 该层探区钻孔XK18、 XK19有揭示。平均层顶标高 -21.12m( -21.70～-20.54m) , 平均层底标高-22.87m( -23.50～-22.24m) , 平均层厚1.75m( 1.70～1.80m) 。
ac＝38.0度, am＝33.0度, N＝23.0击, 中密, 为中硬土。
③3粉细砂: 该层探区钻孔XK03、 XK06有揭示。平均层顶标高-6.83m ( -7.69～-5.97m) , 平均层底标高-8.88m( -9.79～-7.97m) , 平均层厚2.05m( 2.00～2.10m) 。
ac＝34.0度, am＝27.0度, N＝28.3击, 中密～密实, 为中软土。
③4碎石: 该层探区钻孔XK18、 XK19有揭示。平均层顶标高-22.87m( -23.50～-22.24m) , 平均层底标高-24.17m( -25.10～-23.24m) , 平均层厚1.30m( 1.10～1.60m) 。
N＝65.0 击, 为坚硬土。
(4)第四系风化残积层(Qel)
④1角砾岩残积土: 该层探区仅钻孔GB10有揭示。层顶标高-18.31m, 层底标高-18.91m, 层厚0.60m。
N＝27.0击, 硬塑, 为中硬土。
④2花岗岩残积土: 该层探区钻孔XK07、 XK15有揭示。平均层顶标高-12.49m( -13.28～-11.69m) , 平均层底标高-15.19m( -15.48～-14.89m) , 平均层厚2.70m( 2.20～3.20m) 。
N＝18.2击, 可塑～硬塑, 为中硬土。
(5)白垩系角砾岩(K)
⑤1全风化角砾岩: 该层探区仅钻孔XK19有揭示。层顶标高-23.24m, 层底标高-25.44m, 层厚2.20m。
ω＝18.4％, e＝0.688, Ip＝11.0, IL＝0.07, av1-2＝0.423MPa－1, N＝30.0击, 为中硬土, 承载力较高。
⑤2强风化角砾岩: 该层探区钻孔GB10、 XK13、 XK17～XK19有揭示, 部分钻孔在该层终孔。揭示平均层顶标高-19.82m( -25.44～-14.26m) , 揭示平均层底标高-24.22m( -34.24～-16.41m) , 揭示平均层厚4.40m( 0.90～8.80m) 。
ω＝16.2％, e＝0.549, Ip＝11.0, IL＜0, Ccq＝60.7kPa, φcq＝22.3°, av1-2＝0.175MPa－1, N＞50击, 为坚硬土, 承载力高。
⑤3中风化角砾岩: 该层探区仅钻孔XK17有揭示, 并在该层终孔。揭示层顶标高-16.41m, 揭示层底标高-18.41m, 揭示层厚2.00m, 为硬质岩。
(6)燕山三期花岗岩(γ52(3))
⑥1全风化花岗岩: 该层探区钻孔G5、 GB14、 XK07、 XK08、 XK10、 XK15a有揭示。平均层顶标高-12.31m( -14.89～-9.13m) , 平均层底标高-13.86m, 平均层厚1.55m( 0.80～2.70m) 。
ω＝16.0％, e＝0.620, Ip＝9.8, av1-2＝0.246MPa－1, N＝41.7 击, 为中硬土, 承载力较高。
⑥2强风化花岗岩: 该层探区钻孔G5、 G7、 GB14、 XK03、 XK06～XK12、 XK14～XK16、 XK15a有揭示。平均层顶标高-12.89m( -15.69～-7.97m) , 平均层底标高-16.29m( -24.77～-9.97m) , 平均层厚3.29m( 0.40～9.70m) 。
ω＝21.8％, e＝0.711, Ip＝10.5, Cq＝52.1kPa, φq＝25.6°, av1-2＝0.198MPa－1, N＞50击, 为坚硬土, 承载力高。
⑥3中风化花岗岩: 该层探区钻孔G5、 G7、 GB10、 GB14、 XK01～XK04、 XK06～XK16、 XK74、 XK76、 XK15a有揭示, 并均在该层终孔。揭示平均层顶标高-12.99m( -22.69～-0.66m) , 揭示平均层底标高-16.10m( -25.24～-3.41m) , 揭示平均层厚2.85m( 1.30～4.95m) 。为硬质岩。据所取得10组岩样的饱和单轴抗压强度试验成果, 该层的饱和单轴抗压强度平均值为50.3MPa( 34.5～73MPa) , 标准值为42.9MPa。
2.1.3工程气象条件
深圳LNG项目区域属于南亚热带海洋季风气候区域, 温暖潮湿, 降水丰富, 阳光强烈, 四季明显。冬天由蒙古高压控制, 以东北风为主导, 天气以晴朗、 干冷为主, 是低温少雨季节。春末夏初是过渡时期, 亚热带锋面开始影响此区域, 气旋活动频繁, 冷暖空气交替, 空气潮湿, 连续阴雨。在夏季和秋季的7月到9月期间, 受太平洋副热带高压控制, 天气晴朗, 炎热少雨, 热带风暴频繁, 导致大风和暴雨的灾害天气, 对民宅建筑和工作造成不利影响。
2.1.4工程水文条件
本工程水文资料来源自中海石油基地集团北京分公司和广州三海海洋工程勘察设计中心 7月编制的《深圳LNG项目水文调查及分析报告》、 南京水利科学研究院 8月编制的《深圳LNG项目波浪数学模型计算报告》。
据盐田和鹅公湾的潮位观测资料, 按《海港水文规范》相关条文推算, 得到工程海区设计水位如下:
设计高水位(高潮累积频率10%) 1.588m
设计低水位(低潮累积频率90%) -0.342
极端高水位(五十年一遇) 2.708m
极端高水位(一百年一遇) 2.828m
极端低水位(五十年一遇) -1.218m
注明: 以上水位采用85高程
工程区域附近海域潮汐属不规则半日混合潮。当地理论最低潮在1985年国家高程基准下0.692m, 在56黄海高程平面下0.850m。无特别说明, 以下高程均从当地理论最低潮面起算。

第三章 施工布置
3.1施工流向和工艺流程
本工程预制构件种类繁多, 数量较大, 预制构件利用安排在在工程所在地附近租赁的东部电厂的场地建设临时预制场, 进行预制构件的施工( 具体见预制场平面布置图) 。预制构件的砼采用当地商品砼。

3.2施工工艺安排
本工程施工工期比较长, 预制构件种类繁多, 预制场地面积有限, 在总体施工安排上, 先进行横梁、 空心板及T型梁的预制, 待T型梁基本预制完成, 达到设计出运强度并出运后, 进行方( 箱) 涵和戽头的预制。预制构件的生产顺序必须与现场施工顺序一致, 以保证构件安装的进度。预制构件的砼浇筑采用当地的商品砼进行供应。
第四章 施工工艺
4.1横梁、 空心板预制
本工程设计预制梁板为: ①横梁40片, 单件最长3.7m, 单件最重9t;
②栈桥栈桥预制空心板 144片, 单件最重7.37t, 砼方量共409.06m3。
4.1.1机械设备
序号
设备名称
单位
数量
规格型号
备注
1
装载机
台
1
ZL50

2
混运输车
台
3
8m³

3
25t汽车吊
台
1台

4
钢筋切断机
台
2
Ф40

5
钢筋弯曲机
台
2
Ф40

6
钢筋对焊机
台
1
UN100

7
电焊机
台
6
15KW

8
发电机
台
1
120KW

4.1.2施工工艺流程

测量放线
钢筋绑扎
钢筋下料
钢筋骨架安装
模板安装
模板制作
浇筑混凝土
拆 模
养 护
起吊堆存
出 运

普通横梁预制施工工艺流程

钢筋绑扎
支立模板
检查验收
浇筑砼
拆除模板
养 护
起吊堆存
出 运

预制空心板施工工艺流程

4.1.3施工方法
( 1) 、 底胎模工艺
底胎模采用在砼地坪上浇10cm厚砼底胎, 边口止浆用[5槽钢工艺。
( 2) 、 模板工艺
模板支撑不得使用腐朽、 扭裂、 劈裂的材料, 底端平整坚实, 并加垫木, 木楔要刹牢, 并用横拉杆和剪刀撑拉牢。
支模应按工序进行, 模板没有固定之前, 不得进行下道工序。
利用机械吊装模板时, 严禁在起重臂和吊物下停留或行走。模板支好后, 应检查螺栓有无松动或变形, 发现问题及时处理。
模板安装好, 必须进行一次全面的检查和补强工作。
模板拆除时, 严禁猛撬硬砸或大面积撬落和拉倒。

板预制施工图

横梁模板断面示意图
( 底部采用木楔支撑,必要时采用千斤顶反撑在传力柱上)
( 3) 预制工程钢筋工艺
①钢筋试验
钢筋采购进场后, 核对质保书及数量, 并按规定取样试验, 经试验合格后方可使用。必须具有合格证及出厂试验报告, 进场后根据不同的规格、 炉号、 批号等分类存放, 并作标识。物资管理人员须仔细核对合格证和试验报告与实物是否相符, 并会同试验人员现场按有关规定取样送检, 经试验合格后方可通知生产部门能够使用。
钢筋工取料加工前须对钢筋表面的油污、 灰尘、 铁锈、 能剥落的浮皮、 粘着的砖块等杂物进行清除。加工过程中出现脆裂, 焊接质量低劣, 力学性能异常等, 立即上报质量员进行专项试验。
②钢筋施工工艺
钢筋施工员根据图纸, 编制钢筋下料表, 钢筋绑扎采用22#铁丝。钢筋绑扎过程中, 严格控制间距及钢筋保护层。钢筋下料加工采用在预制场钢筋加工区进行, 运至底胎模上绑扎成型的工艺。
( 4) 预制工程砼工艺
①原材料
施工前, 必须提前做好原材试验, 砼配合比设计及试拌, 向监理部进行材料报验。
水泥: 采用旋窑42.5普通硅酸盐水泥。要求质保书及试验报告齐全, 并于商砼站现场取样送检, 水泥堆放在水泥库, 底部垫高30cm以防潮, 存放期不超过三个月, 不同品种和批号的水泥不得混放, 并保证先进的水泥先用。
骨料: 细骨料使用河砂, 细度模数达到中粗砂要求, 砂中不得含有颗粒状硫化物, 有机物及含泥量不得超标, 试验站定期取样检验。粗骨料采用强度高。级配良好的碎石, 粒径0.5～3cm, 采用二级配, 严格控制石粉含量, 并按规定批量进行检验。
外加剂: 经过试验筛选, 选取减水性能与水泥品种相适应的高效减水剂, 并提前做好配合比试验及试拌工作。
水: 使用自来水厂经处理过的自来水, 作拌和用水。
②砼施工工艺
混凝土由当地商砼站进行供应, 经过砼运输车运输到预制场地现场进行砼的浇筑。
混凝土振捣采用插入式振捣棒, 并在混凝土初凝后采取二次振捣工艺以防混凝土”松顶”现象的发生, 提高构件混凝土的密实度, 进行二次振捣的适宜时间可由试验确定。
板采用插入式振捣器铺以平板式振捣器振捣, 插入式振捣器垂直振捣, 操作要求快插慢拔, 防止表面与下面混凝土发生分层离析现象, 避免振捣棒留下的空洞不能填实。振捣棒要求上下插捣, 排除混凝土中空气并使混凝土均匀密实。振捣棒插点可采用”交错式”或”方格式”排列方式。每一插点振捣时间要相宜, 根据振捣机性能和混凝土拌合物性能而定, 以混凝土表面呈水平, 不再显著下沉, 不再冒气泡, 表面泛出灰浆为准, 一般需20～30s。插入式振捣器振过后再用平板式振动器振一遍, 平板振动器缓慢移动, 使其在每一位置上连续振动25～40s。
横梁采用分层下灰, 分层振捣工艺。采用插入式振捣器振捣, 振捣棒必须垂直插捣, 采取”方格式”和”交错式”依次顺序推进, 在第一层浇筑完毕进行第二次浇筑时, 振捣棒应插入第一层内5cm左右, 以利先后浇筑的两层混凝土成为一体。混凝土构件表面的养护采用覆盖土工布浇自来水养护工艺。

4.2预应力T梁后张法施工
栈桥预应力后张法T梁, 共分28m、 32m长两种规格, 共计 96片, 其中: 28m长的边梁64片、 单片最重105.76t; 32m长的边梁32片、 单片最重140.15t。
4.2．1机械设备

序号
设备名称
单位
数量
规格型号
备注
1
混运输车
台
3

2
25t汽车吊
台
2

3
装载机
ZL50
2台

4
钢筋切断机
Ф40
2台

5
钢筋弯曲机
Ф40
2台

6
钢筋对焊机
UN100
1台

7
电焊机
15KW
6台

8
发电机
120KW
1台

4.2．2施工工艺流程测量放线
钢筋绑扎
钢筋下料
钢筋骨架安装
模板制作
浇筑混凝土
拆 模
养 护
检查构件
穿预应力筋
孔道灌浆

模板安装

预应力筋制作

锚具检验
安装具及张拉设备
张拉
起吊转堆
张拉设备预检

预应力T梁后张法施工工艺流程图

4.1.3施工方法
( 1) T梁模板工艺、 钢筋工艺、 砼浇注工艺同普通横梁施工方法。
( 2) 后张法张拉施工方法

预应力梁后张法施工图1 预应力梁后张法施工图1

①材料及机具
A预应力筋: 预应力用的热处理钢筋、 钢丝、 钢绞线的品种、 规格、 直径, 必须符合设计要求及国家标准, 应有出厂质量证明书重复试报告。冷拉Ⅰ、 Ⅱ、 Ⅲ级钢筋还应有冷拉后的机械性能试验报告。
B预应力筋的锚具、 夹具和连接器的形式, 应符合设计及应用技术规程的要求, 应有出厂合格证, 进入施工现场应按《混凝土结构工程施工及验收规范》( GB50204?2) 的规定进行验收和组装件的静载试验。
C 灌浆用的水泥不得低于425号、 普通硅酸盐水泥或按设计要求选用, 应有出厂合格证书和复试报告单。
D主要机具有: 液压拉伸机、 电动高压油泵、 灌浆机具、 试模等。
②作业条件
A施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、 可靠, 如发现有异常情况, 应修理好后才能使用。灌浆机具准备就绪。
B混凝土构件( 或块体) 的强度必须达到设计要求, 如设计无要求时, 不应低于设计强度的75%。构件( 或块体) 的几个尺寸、 外观质量、 预留孔道及埋件应经检查验收合格, 要拼装的块体已拼装完毕, 并经检查合格。
C锚夹具、 连接器应准备齐全, 并经过检查验收。
D预应力筋或预应力钢丝束已制作完毕。
E灌浆用的水泥浆( 或砂浆) 的配合比以及封端混凝土的配合比已经试验确定。
F张拉场地应平整、 通畅, 张拉的两端有安全防护措施。
G已进行技术交底, 并应将预应力筋的张拉吨位与相应的压力表指针读数、 钢筋计算伸长值写在牌上, 并挂在明显位置处, 以便操作时观察掌握。
③工艺流程
A、 检查构件( 或块体) : 特别要认真检查预应力筋的孔道。其孔道必须保证尺寸与位置正确, 平顺畅通, 无局部弯曲; 孔道端部的预埋钢板应垂直于孔道轴线, 孔道接头处不得漏浆, 灌浆孔和排气孔应符合设计要求的位置。孔道不符合要求时, 要清理或作好处理。
B、 穿预应力筋。
a穿筋前, 应检查钢筋( 或束) 的规格、 总长是否符合要求。
b穿筋时, 带有瑞杆螺丝的预应力筋, 应将丝扣保护好, 以免损坏。钢筋束或钢丝束应将钢筋或钢丝顺序编号, 并套上穿束器。先把钢筋或穿束器的引线由一端穿入孔道, 在另一端穿出, 然后逐渐将钢筋或钢丝束拉出到另一端。
c钢筋穿好后将束号在构件上注明, 以便核对。
C、 安装锚具及张拉设备: 安装锚具及张拉设备时, 对直线预应力筋, 应使张拉力的作用线与孔道中心线在张拉过程中相互重合; 对曲线预应力筋, 应使张拉力的作用线与孔道末端中心点的切线相互重合。
D、 张拉:
a、 预应力筋的张拉程序, 应按设计规定进行。
b、 预应力筋的张拉顺序应符合设计要求, 当设计无具体要求时, 可采取分批、 分阶段对称张拉。
采用分批张拉时, 应计算分批张拉的预应力损失值, 分别加到先
