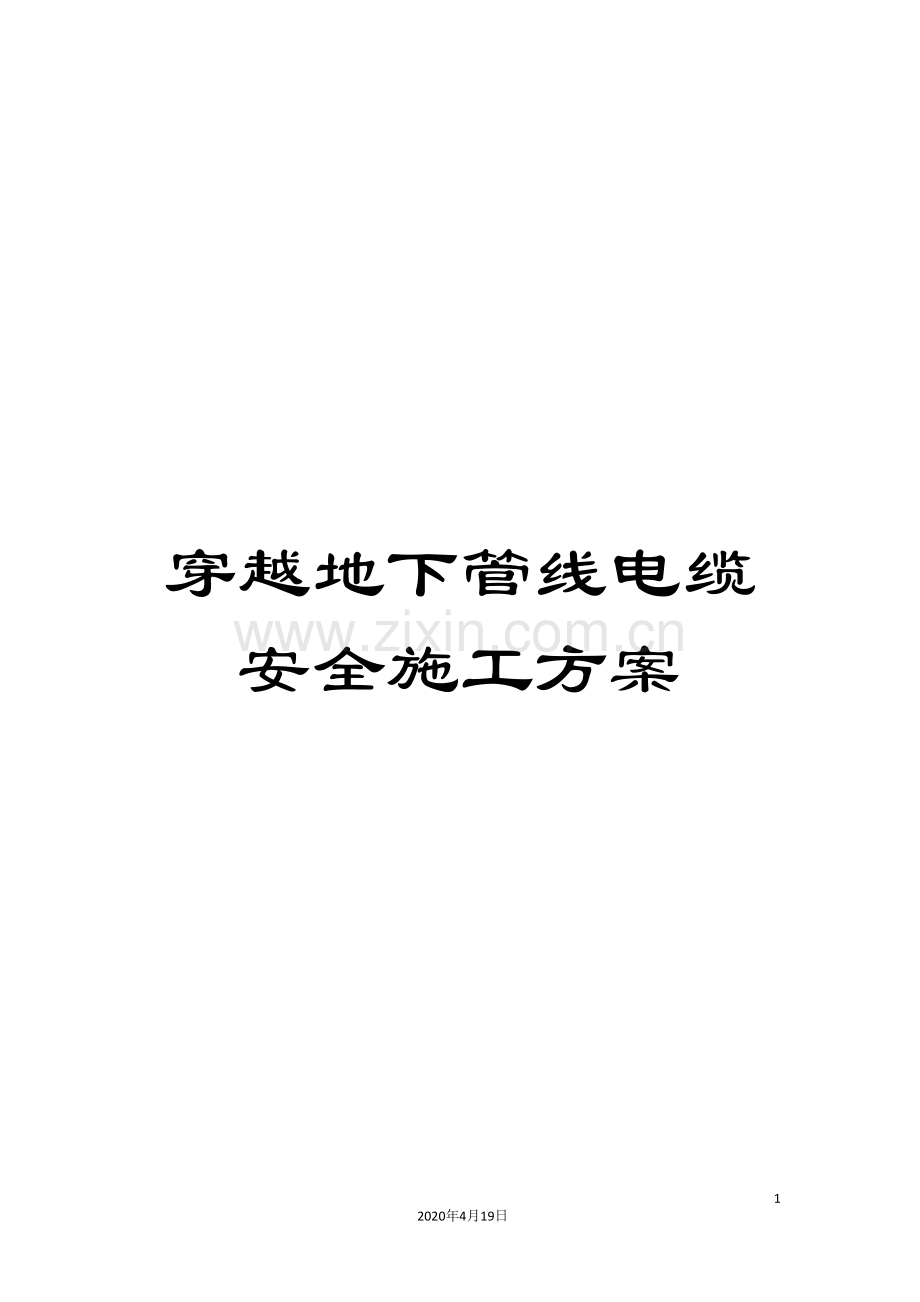

穿越地下管线电缆安全施工方案

9
2020年4月19日
文档仅供参考
施工技术方案申报表
（承包十五标[ ]技案15-002号）
合同名称：衡水市南水北调配套工程水厂以上输水管道工程第三设计单元土建施工十五标段
合同编号：HBNSBDPT-SCYS/HS-DY3-SG- -15

致：北京燕波工程管理有限公司衡水市南水北调第三单元监理四标项目部
我方今提交 衡水市南水北调配套工程水厂以上输水管道工程第三设计单元土建施工十五标段的：

□穿越地下管线、电缆安全施工方案

请贵方审批：

承 包 人：河南省水利第一工程局
项目经理：
日 期： 年 月 日
(审核意见)

监理机构： 北京燕波工程管理有限公司
衡水市南水北调第三单元监理四标项目部
签 收 人：
日 期： 年 月 日
说明：1、本表一式 6 份，由监理机构填写。承包人签收后，承包人、监理机构、发包人、设代机构各1份

衡水市南水北调配套工程水厂以上输水管道工程
第三设计单元土建施工十五标段
（桩号G12+853～G25+709）

穿越地下管线、电缆安全施工方案

编制：
审核：
审批：

河南省水利第一工程局
衡水市南水北调三单元十五标项目部

1、编制依据
1.1《给水排水管道工程施工及验收规范》GB 50268-
1.2其它相关标准、规范。
2、一般技术要求
2.1从电（光）缆及管道下方经过。采用混凝土回填时，混凝土应回填到电缆管基础底部，其间不得有空隙。当采用砌砖回填时，砌砖体的顶面宜在电缆管基础底面以下不小于200mm。再用低强度等级的混凝土填到电缆管基础底部，不得有间隙。
2.2新建管道管顶与电（光）缆间的距离≥500mm。
2.3新建管道与已建管道的交叉应在新建管道两侧，砌筑砖堆支撑。砖堆基础的压力不应超过的允许承载能力。
2.4电（光）缆用角钢保护。
2.5电（光）缆上方300mm处铺红砖层保护电缆。
3、施工准备
3.1施工前应向地下通信线路及管道主管部门取得联系，征求对方意见后，方可施工。施工时应了解清楚地下设施的确切位置，并请主管部门的有关人员到现场指定位置，并设置醒目标志。
3.2穿越段的施工：在主体管道组装的同时将被穿电缆等设施的管道支护稳固，一般情况下穿越管段采用正常施工方法，穿越障碍物。
4、施工技术措施
4.1开挖管沟
4.1.1电（光）缆及管道周围3m以内管沟开挖
管沟开掘前应聘请地下设施的主管部门到现场监督指导施工，采用人工开挖，首先根据探测出的电缆位置，在其垂直方向挖长槽探沟，探沟为2*0.5m，用铁锨挖土，边挖边副总理散土，挖沟人员要时时注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是电缆（光缆）周围的软土层，挖土时就要格外小心，一点一点地挖土，将电缆（光缆）周围3m以外的管沟全部挖出。
4.1.2电（光）缆及管道周围3m以外的管沟开挖
用机械开挖，是在电（光）缆及管道位置已确定，且被人工挖出情况下进行的。管沟开挖深度以电（光）缆下方1.6m深为基准，在电（光）缆及管道与新建管道交叉段每侧各20m内是水平面，两侧与主体管道管沟相连接。
4.2电（光）缆及管道的保护
4.2.1电（光）缆的塑料管及角钢保护
在人工开挖管色时，挖出电缆的同时，先用从中间破开的PVC塑料管将光缆包起，然后用两根角钢结扣将电（光）缆保护起来，角钢长度在管沟以外0.2m距离，角钢间用镀锌铁丝绑扎，如果电（光）缆与新建管道交叉段较长，可用Ф50mm钢管在管沟上面横置，用铁丝连接电（光）保护角钢，吊起角钢，避免电（光）缆下沉量过大。角钢表面用防锈漆进行防腐。如设计有要求应严格按设计要求进行施工。电（光）缆固定如图1所示。

　　　　　　　　　　　　　　　　　　　　　　　　　电（光）缆
　　　　　　　　　　　　　　　　　　　　　　　Φ50钢管　
　　　　　　　　　　　　　　　　　　　　　　　角钢
　　　　　　　　　　　　　　　　　　　　　　　管沟

图1　电（光）缆固定示意图

4.2.2地下管道的防护
如果是排水瓦管或承插式铸铁管，经先在管道四周清理100mm的宽度，不理长度要大于管沟每侧1m，将钢管瓦形支撑放入已建管道底部，支撑管道，用三角架及吊带将已建管道固定好，防止断裂。
如果地下管道与新建管道交叉段较长，也应采取保护措施，可采用三角架及吊带分几处将原有管线吊起，避免下沉坦过大在。
4.3管道穿越
管沟挖好后，准备将管道从电缆或管道下方穿过。首先将穿越管道放入电缆或管道一侧的管沟内，用吊管机将预制管道吊起，向前移动，让管道端点从其下方经过。走一段距离后，因吊点的影响，会使钢管与电缆或管道较近，需要移动吊点位置，吊管道的两侧，使管道中间段落下垂，在电缆下能够移动，两台设备将穿越段按要求吊装到位。
4.4　管道交叉处理
　　4.4.1　管道施工时若与其它管道交叉，应按设计规定进行处理；当设计无规定时，应按有关规范规定处理并通知有关单位。
　　4.4.2　混凝土或钢筋混凝土预制圆形管道与其上方钢管道或铸铁管道交叉时。如在开挖时遇到与其上方钢管或铸铁管道交叉时，应采取保护措施，并及时通知有关单位处理。然后砌筑砖墩进行支承。砖墩间距宜为2－3m。第一管节不应少于2个砖墩。
4.5管沟回填
首先回填管道与电（光）缆及管道交叉段的管沟，用人工回填，在管道周围用软土回填，人工夯实。回填土不得正对电（光）缆及管道砸击，要从侧面用人工推入，而且夯实，等电（光）缆及管道下方回填并夯实后，再回填电（光）缆及管道两侧的管沟。对于电（光）缆在回填土超过角钢保护层300mm时，人工压实，沿电（光）缆顶部铺红砖层，红砖垂直电（光）缆及管方向放置，铺红砖层长度为每侧超出管沟1m。
4.6埋设标志桩
回填管沟后，在管道与电（光）缆及管道交叉点左侧1.5m处理埋设标志桩。
5、主要施工机具及手段用料
序号
名称
规格型号
单位
数量
备注
1
吊管机
572G
台
2
管道穿越
2
单斗
EX200
台
1
机械挖沟
3
二弧焊
GS－Ⅱ（配DC－400）
台
1
管道预制
4
铁锨

把
6
人工挖沟
5
无缝钢管
Ф50
米
20
横　　担
6
角钢
∠50*50*5
米
150
电缆保护
7
气割工具

套
1
管道切割
8
镀锌铁丝
8＃
公斤
50
捆扎角钢
9
氧气

瓶
3
角钢切割
10
乙炔

瓶
1
角钢切割
11
坡口机

台
1
加工坡口
12
三角架

个

保护管道
13
吊带
2T
根
5
保护管道
6、施工人员配备
施工人员主要有管工2人、电焊4人、气焊1人、起重1人及普工2人。
7、安全生产措施
7.1安排专业的机械操作手参加穿越，操作手要严格听从起重工的指挥，平衡操作。
7.2挖管沟时，必须先确定出电（光）缆及管道的走向和深度，用人工挖出电（光）缆及管道，用平铲法挖土，避免操作电缆或管道。
7.3及时做好电（光）缆、管道的保护及防腐，如果斜交长度较长时，设置横杆吊起固定，避免电（光）缆、管道下垂量过大而影响正常工作。
7.4管沟开挖必须达到要求的深度。
7.5下管时，不得大幅度向上吊管道，以免碰伤电（光）缆或管道。
7.6回填管沟时，先回填电（光）缆或管道下方，而且夯实，然后回填两侧管沟。
