CAD高级试题集.docx

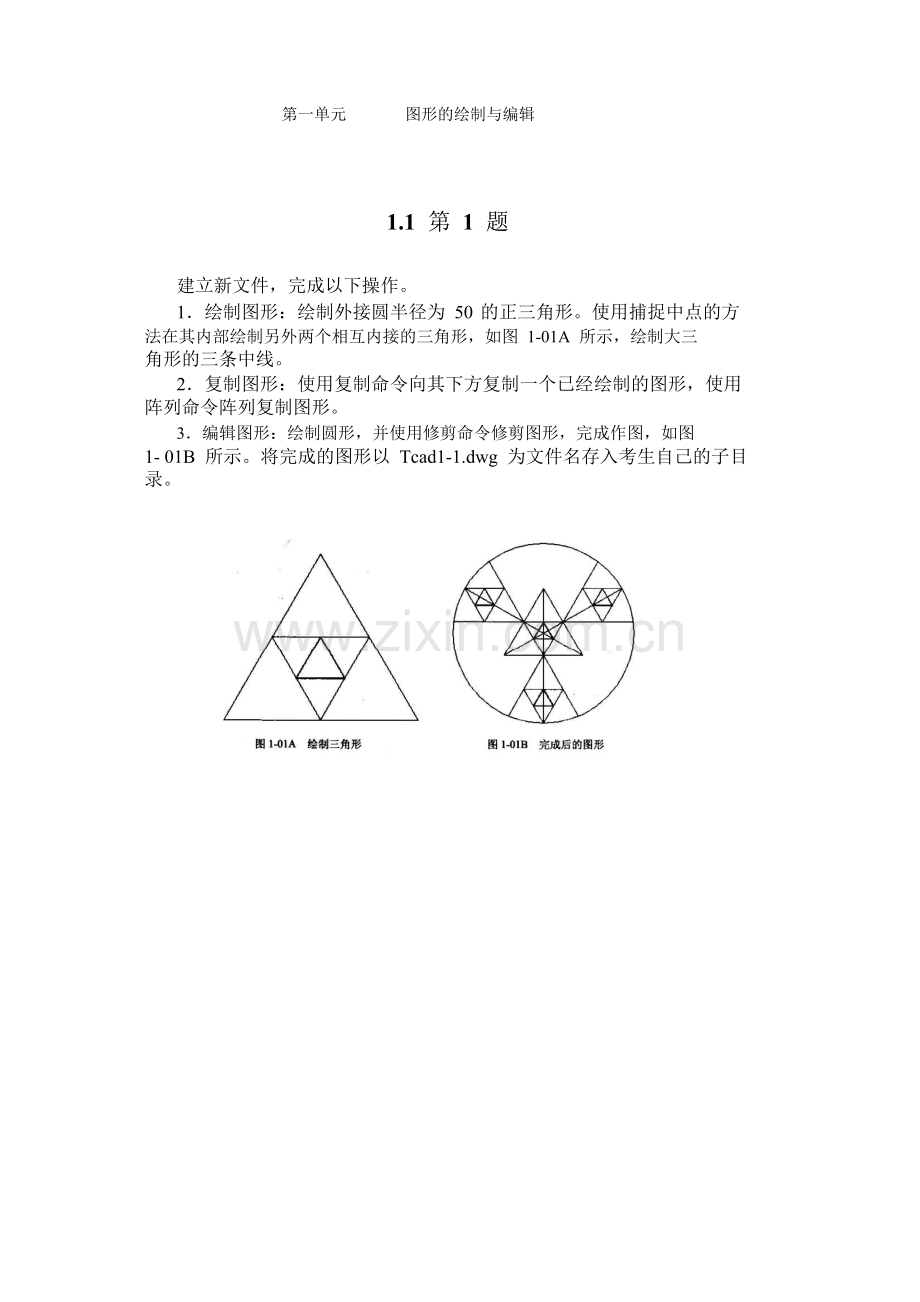

第一单元 图形的绘制与编辑

1.1 第 1 题

建立新文件，完成以下操作。
1．绘制图形：绘制外接圆半径为 50 的正三角形。使用捕捉中点的方
法在其内部绘制另外两个相互内接的三角形，如图 1-01A 所示，绘制大三
角形的三条中线。
2．复制图形：使用复制命令向其下方复制一个已经绘制的图形，使用
阵列命令阵列复制图形。
3．编辑图形：绘制圆形，并使用修剪命令修剪图形，完成作图，如图
1- 01B 所示。将完成的图形以 Tcad1-1.dwg 为文件名存入考生自己的子目
录。

1.2 第 2 题

建立新文件，完成以下操作。
1．绘制图形：绘制两个正三角形，第一个正三角形的中心点设置为（190 ,
160 )，外接圆半径分别为 100。另一个正三角形的中心点为第一个三角形
的任意一个角点，其外接圆半径为 70，如图 1-02A 所示。
2．复制图形：将大三角形向其外侧偏移复制，将小三角形向其内侧偏
移复制，其偏移距离适当即可，使用复制命令复制两小三角形。
3．编辑图形：使用修剪命令将图形中多余的部分修剪掉，如图 1-02B
所示。再使用图案填充命令填充图形。调整图形的线宽（线宽为 0.30 毫米），
如图 1- 02C 所示。将完成的图形以 Tcadl-2.dwg 为文件名存入考生自己的
子目录。

1.3 第 3 题

建立新文件，完成以下操作。
1．绘制图形：绘制 6 个半径分别为 120、110、90、80、70、40 的同
心圆。绘制一条一端点为圆心，另一端点在大圆上的垂线，并以该直线与
半径为 80 的圆的交点为圆心绘制一个半径为 5 的小圆，如图 1-03A 所示。
2．复制图形：使用阵列命令阵列复制垂线，数量为 20。绘制直线 a，
并使用阵列命令阵列复制该直线，如图 1-03B 所示。阵列复制小圆。
3．编辑图形：将半径分别为 120、110、80 的圆删除掉。使用修剪命
令修剪图形中多余的部分。使用图案填充命令填充图形完成作图，如图
1-03C 所示。将完成的图形以 Tcad1-3.dwg 为文件名存入考生自己的子目录。

1.4 第 4 题

建立新文件，完成以下操作。
1．绘制图形：绘制边长为 30 的正方形。
2．复制图形：使用阵列命令阵列复制矩形。使用定数等分的方法等分
小正方形外侧任意一条边，如图 1-04A 所示。
3．编辑图形：删除点，利用捕捉绘制同心圆，再使用修剪命令修剪圆，
如图 1-04B 所示。

阵列复制圆弧，利用捕捉使用直线命令连接相对各圆弧的端点，如图
1-04C 所示。使用修剪命令修剪图形。使用改变图层的方法调整线宽（线
宽为 0.30 毫米），完成作图，如图 1-04D 所示。
将完成的图形以 Tcad1-4.dwg 为文件名存入考生自己的子目录。

1.5 第 5 题

建立新文件，完成后面的工作。
1．绘制图形：绘制一条长度为 550 的水平直线，并阵列复制该直线。
利用捕捉绘制直径分别为 1100、900、600、160 的同心圆，如图 1-05A 所
示。使用直线、圆命令绘制图 1-05B 所示直线和圆，其中两圆之间的距离
为 20。

2．编辑图形：使用修剪命令修剪图形，使用改变图层的方法调整图形
线宽（线宽为 0.30 毫米），如图 1-05C 所示。
3．复制图形：使用阵列命令阵列复制图形，最后绘制一个圆形，完成
作图，如图 1-05D 所示。将完成的图形以 Tcadl-5.dwg 为文件名存入考生自
己的子目录。

1.6 第 6 题

建立新文件再完成后面的工作。
1．绘制图形：绘制两条相互垂直的直线。绘制以直线交点为圆心，直
径分别为 260、180、80 的同心圆。绘制两条端点为圆心，长度为 130，角
度分别为 210°\u12289X300°\u8221X的直线如图 1-06A 所示。利用捕捉绘制两个直径
为 50 的圆和一个直径为 30 的圆，如图 1-06B 所示。

2．复制图形：使用阵列、镜像命令复制小囱，两小圆之间的角度为 30
°\u65292X如图 1-06c 所示。
3．编辑图形：使用圆、修剪、删除命令编辑图形。调整图形线宽（线
宽为 0.30 毫米），完成作图，如图 1-06D 所示。
将完成的图形以 Tcadl-6.dwg 为文件名存入考生自己的子目录。

1. 7 第 7 题

建立新文件再完成后面的工作。
1．绘制图形：绘制一正方形，其内切圆的半径为 50。使用定数等分的
方法将正方形任意一边等分为 4 份，利用捕捉绘制两个圆弧以及矩形的两
条对角线。
2．复制图形：阵列复制圆弧，如图 1-07A 所示。使用直线命令连接各
圆弧端点，利用捕捉绘制一个正方形以及四个圆形，如图 1-07B 所示。
3．编辑图形：删除对角线以及点，再使用修剪命令修剪掉图形中多余
的部分，如图 1-07C 所示。使用图案填充命令填充图案，完成作图，如图
1-07D 所示。将完成的图形以 Tcadl-7 .dwg 为文件名存入考生自己的子目
录。

1.8 第 8 题

建立新文件再完成后面的工作。
1．绘制图形：绘制半径为 10、20、30、40、60 的同心圆。绘制一条
端点为圆心且穿过同心圆的垂线，以交点 a 为圆心绘制一个半径分别为 8、
12 的同心圆，以交点 b 为圆心绘制一个半径为 5 的圆，如图 1-08A 所示。
2．旋转、复制图形：使用旋转命令旋转半径分别为 8、12 的同心圆，
其角度为 45°\u65292X再使用阵列命令阵列复制圆，如图 1-08B 所示。

3．编辑图形：删除并修剪多余的图形，再将图形修改圆角（圆角半径
为 3) ，如图 1-08C 所示。将完成的图形以 Tcadl-8.dwg 为文件名存入考生
自己的子目录。

1.9 第 9 题

建立新文件再完成后面的工作。
1．绘制图形：绘制直径为 80、120、160 的同心圆。绘制一个直径为
20 的圆，其圆心在半径为 120 的圆左侧象限点上。在直径为 20 的圆上绘
制一个外切六边形，如图 1-09A 所示。
2．复制图形：阵列复制六边形以及内切圆，如图 1-09B 所示。

3．编辑图形：在图形中注释文字，字体为宋体，字高为 15。删除图形
中多余的部分，再使用图案填充命令填充图形，填充图案的比例设置为 1，
完成作图，如图 1-09C 所示。将完成的图形以 Tcadl- 9. dwg 为文件名存入
考生自己的子目录。

1.10 第 10 题

建立新文件再完成后面的工作。
1．绘制图形：绘制半径为 20、30 的两圆，其圆心处在同一水平线上，距离为 80。
在大圆中绘制一个内切圆半径为 20 的正八边形，在小圆中绘制一个外接圆半径为 15
的正六边形，如图 1-10A 所示。绘制两圆的公切线和一条半径为 50 并与两圆相切的
圆弧。

2．编辑图形：将六边形旋转 40°\u12290X使用改变图层的方法调整图形的线宽完成作
图（线宽为 0.30 毫米），如图 l-10B 所示。将完成的图形以 Tcadl-10.dwg 为文件名存
入考生自己的子目录。

1.11 第 11 题

打开 C:\CADTK 中的图形文件 Scadl-1.dwg（如图 1-11A )，完成后面的工作。
1．填充图形：使用图案填充命令填充单位图形中的两圆。
2．对齐图形：使用对齐命令移动单位图形。
3．复制图形：阵列复制单位图形（列间距为 0.6）。
将完成的图形（见图 1-11B）以 Tcadl-11.dwg 为文件名存入考生自己的子目录。

1.12 第 12 题

打开 C:\CADTK 中的图形文件 Scadl-12.dwg（见图 1-12A)，完成后面的工作。
1．复制图形：使用镜像、阵列命令复制图形，如图 1-12B 所示。
2．修剪、修改圆角：利用修剪、圆角命令修改图形（圆角半径为 30)，如图 1-12C
所示。
3．调整图形线宽：使用改变图层的方法调整线宽（线宽为 0.30 毫米），完成作图，
如图 l-12D 所示。将完成的图形 Tcadl-12.dwg 为文件名存入考生自己的子目录。

1.13 第 13 题

打开 C:\CADTK 中的图形文件 Scadl-13.dwg（如图 1-13A ) ，完成后面
的工作。
1．修剪、复制图形：使用直线、修剪、镜像命令将图 1-13A 编辑成图
1-13B 所示的图形。
2．旋转、修剪图形：使用旋转、修剪命令修改图形完成作图，如图 1-13C
所示。将完成的图形以 Tcadl-13.dwg 为文件名存入考生自己的子目录。

1.14 第 14 题

打开 C:\CADTK 中的图形文件 Scadl-14.dwg（如图 1-14A ) ，完成后面
的工作。
1．移动、延伸图形：使用直线、圆、移动、延伸命令将图 1-14A 编辑
成如图 1-14B 所示的图形。
2．修剪图形、圆角：使用修剪、圆角命令编辑图形（圆角半径为 5) ，
如图 1-14C 所示。
3．复制图形：镜像复制图形完成作图，如图 1-14D 所示。
将完成的图形以 Tcadl-14. dwg 为文件名存入考生自己的子目录。

1.15 第 15 题

打开 C:\CADTK 中的图形文件 Scadl-15.dwg（如图 1-15A ) ，完成后面
的工作。
1．移动、复制图形：使用移动、直线、镜像命令将图 1-15A 编辑成图
1-15B 所示的图形。
2．旋转、延伸图形：使用旋转、延伸命令编辑图形，如图 1-15C 所示。
3．修改圆角并修剪图形：使用圆角、修剪命令编辑图形完成作图（圆
角半径为 5) , 如图 l-15D 所示。将完成的图形以 Tcadl-15.dwg 为文件名存
入考生自己的子目录。

1.16 第 16 题

打开 C:\CADTK 中的图形文件 Scadl-16.dwg（如图 1-16A ) ，完成后面
的工作。
1．延伸、镜像、修剪图形：使用直线、延伸、镜像、修剪命令将图
1-16A 编辑成如图 1-16B 所示的图形。
2．复制、旋转图形：使用阵列、镜像、旋转命令编辑图形如图 1-16C
所示。
3．调整图形的线宽：使用改变图层的方法调整图形线宽（线宽为 0.30
毫米），完成作图，如图 1-16D 所示。
将完成的图形以 Tcadl-16.dwg 为文件名存入考生自己的子目录。

1.17 第 17 题

打开 C:\CADTK 中的图形文件 Scadl-17.dwg（如图 1-17A ) ，完成后面
的工作。
1．阵列、移动、修剪图形：使用阵列、移动、修剪命令将图 1-17A 编
辑成如图 1-17B 所示的图形。
2．修改圆角：将图形修改圆角（圆角半径为 30 ) ，结果如图 1-17C 所
示。
3．修剪、图案填充、调整线宽：使用修剪、图案填充以及改变图层的
方法调整线宽完成作图（线宽为 0.30 毫米），如图 1-17D 所示。
将完成的图形以 Tcadl- 17 .dwg 为文件名存入考生自己的子目录。

1.18 第 18 题

打开 C:\CADTK 中的图形文件 Scadl-18.dwg（如图 1-18A ) ，完成后面的工作。
1．移动、复制、修剪图形：使用移动、复制、修剪命令将图 1-18A 编辑成如图
1-18B 所示的图形。
2．复制图形：使用复制、直线、修剪、镜像、阵列修改图形，如图 1-18C 所示。
3．调整图形线宽：使用改变图层的方法调整图形线宽（线宽为 0.30mm) ，完成
作图，如图 l-18D 所示。
将完成的图形以 Tcadl-18.dwg 为文件名存入考生自己的子目录。

1.19 第 19 题

打开 C:\CADTK 中的图形文件 Scadl-19 .dwg（如图 1-19A) ，完成后面的工作。
1．阵列、修剪图形：使用直线、阵列、修剪命令将图 1-19A 编辑成图 1-19B 所
示图形。
2．复制图形：使用直线、复制、阵列、修剪命令修改图形，如图 1-19C 所示。
3．调整图形线宽：使用改变图层的方法调整线宽完成作图（线宽为 0.30mm) ，
如图 l-19D 所示。
将完成的图形以 Tcadl-19.dwg 为文件名存入考生自己的子目录。

1.20 第 20 题

打开 C:\CADTK 中的图形文件 Scadl-20.dwg（如图 1-20A) ，完成后面的工作。
1．复制图形：使用镜像、阵列命令复制圆弧，如图 1-20B 所示。
2．修剪、合并图形：使用修剪命令修剪图形中多余的部分，使用修改多段线命令
合并图形，使用镜像命令复制图形，如图 1-20C 所示。
3．旋转、修剪并调整图形线宽：使用旋转、圆、修剪以及使用改变图层的方法来
调整线宽，完成作图，如图 1-20D 所示。
将完成的图形以 Tcadl-20.dwg 为文件名存入考生自己的子目录。

第二单元 属性与块的应用

2.1 第 1 题

打开 C:\CADTK 中的图形文件 Scad2-1.dwg，完成以下操作。
1．创建块：
d 创建新图层 block，将颜色设置为黑色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-01A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-1. dwg。

2.2 第 2 题

打开 C:\CADTK 中的图形文件 Scad2-2 .dwg，完成以下操作。
1．创建块：在 AutoCAD 设计中心找到 db_Samp.dwg 文件，将 DESK3 块添加到图
形中，然后镜像复制和分解块，为块添加属性并重定义块。
2．插入块：复制块并修改块属性，插入 db_Samp.dwg 文件的其他块到合适的位置。
完成后将图形存入考生自己的目录，命名为 TCAD2-2.dwg（参见图 2-02A）。

2.3 第 3 题

打开 C:\CADTK 中的图形文件 Scad2-3.dwg，完成以下操作。
1．创建块：
d 创建新图层 block ，将颜色设置为红色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-03A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-3.dwg。

2.4 第 4 题

打开 C:\CADTK 中的图形文件 Scad2-4.dwg，完成以下操作。
1．创建块：将图形下方的图形定义成块，其中标高图形中需要插入属性。
2．插入块：参照图 2-04A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-4.dwg。

2.5 第 5 题

打开 C:\CADTK 中的图形文件 Scad2-5.dwg，完成以下操作。
1．创建块：
d 创建新图层 block ，将颜色设置为黑色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-05A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-5. dwg。

2.6 第 6 题

打开 C:\CADTK 中的图形文件 Scad2-6-1.dwg，完成以下操作。
1．创建块：
d 将文件中的图形定义成块。
d 完成后将文件另存为 TCAD2-6-1.dwg。
2．插入块：
d 打开 C:\CADTK 中的图形文件 Scad2-6-2 .dwg。
d 在“设计中心”窗口中找到己存文件 TCAD2-6-1 .dwg。
d 将文件 TCAD2-6-1.dwg 中的块插入到图形中去，如图 2-06A 所示。
完成后将图形存入考生自己的目录，命名为 TCAD2-6-2 .dwg。

图 2-06A 完成后的图形

2.7 第 7 题

打开 C:\CADTK 中的图形文件 Scad2-7 .dwg，完成以下操作。
1．创建块：
d 创建新图层 block，将颜色设置为黑色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-07A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-7 .dwg。

2.8 第 8 题

打开 C:\CADTK 中的图形文件 Scad2-8 . dwg，完成以下操作。
1．创建块：
d 创建新图层 block，将颜色设置为黑色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-08A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-8 .dwg。

2.9 第 9 题

打开 C : \ C ADTK 中的图形文件 Scad2-9 .dwg，完成以下操作。
1．创建块：将图形下方的图形插入属性并定义成块。
2．插入块：参照图 2-09A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-9 .dwg。

2.10 第 10 题

打开 C : \ C ADTK 中的图形文件 Scad2-10.dwg，完成以下操作。
1．创建块：
d 创建新图层 block，将颜色设置为红色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-10A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-10.dwg。
打开 C : \ C ADTK 中的图形文件 Scad2-10. dwg，请按本题图示用插入块的方法完
成图形。

2.11 第 11 题

打开 C : \ C ADTK 中的图形文件 Scad2-11-1 .dwg，完成以下操作。
1．创建块：
d 将文件中的图形定义成块。
d 完成后将文件另存为 TCAD2-11-1 .dwg。
2．插入块：
d 打开 C : \ C ADTK 中的图形文件 Scad2-11-2 .dwg。
d 在“设计中心”窗口中找到以存文件 TCAD2-11-1 .dwg。
d 将文件 TCAD2-11-1 .dwg 中的块插入到图形中去，如图 2-11A 所示。
完成后将图形存入考生自己的目录，命名为 TCAD2-11-2 .dwg。

2.12 第 12 题

打开 C : \ C ADTK 中的图形文件 Scad2-12.dwg，完成以下操作。
1．创建块：
d 创建新图层 g，将颜色设置为紫色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-12A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-12 .dwg。

2.13 第 13 题

打开 C : \ C ADTK 中的图形文件 Scad2-13 .dwg，完成以下操作。
1．创建块：
d 在默认图层 0 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-13A 所示，在指定位置插入块。
完成后将图形存入考生自己的目录，命名为 TCAD2-13 .dwg。

2.14 第 14 题

打开 C : \ C ADTK 中的图形文件 Scad2-14-1.dwg，完成以下操作。
1．创建块：
d 将文件中的图形定义成块。
d 完成后将文件另存为 TCAD2-14-1 . dwg。
2．插入块：
d 打开 C : \ C ADTK 中的图形文件 Scad2-14-2 . dwg。
d 在“设计中心”窗口中找到己存文件 TCAD2-14-1 . dwg。
d 将文件 TCAD2-14-1.dwg 中的块插入到图形中去，如图 2-14A 所示。
完成后将图形存入考生自己的目录，命名为 TCAD2-14-2 . dwg。

2.15 第 15 题

打开 C : \ C ADTK 中的图形文件 Scad2-15.dwg，完成以下操作。
1．创建块：将图 2-15A 下方的门、窗图形定义成块。
2．插入块：参照图 2-15B 所示，在指定位置插入块，块的比例、角度要设置适当。
完成后将图形存入考生自己的目录，命名为 TCAD2-15.dwg。

2.16 第 16 题

打开 C : \ C ADTK 中的图形文件 Scad2-16.dwg，完成以下操作。
1．创建块：
在图 2-16A 下方的标高图形中插入属性。
将插有属性的标高图形定义称块。
2．插入块：参照图 2-16B 所示，在指定位置插入块，块的比例、角度要设置适当。
完成后将图形存入考生自己的目录，命名为 TCAD2-16.dwg。

2.17 第 17 题

打开 C : \ C ADTK 中的图形文件 Scad2-17.dwg，完成以下操作。
1．创建块：
d 创建新图层 g，将颜色设置为红色，线型设置为细实线。
d 在图层 block 中绘制块图形。
d 在块图形中插入属性。
d 将块图形定义成块。
2．插入块：参照图 2-17A 所示，在指定位置插入块，块的比例要设置适当。完成后
将图形存入考生自己的目录，命名为 TCAD2-17 . dwg。

第三单元 平面精确绘图与尺寸标注
3.1 第 1 题

按图形尺寸精确绘图（如图 3-01A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center，颜色为红色，轴线绘制在该层上。
d 标注层 DIM，颜色为紫色，线型为细实线，标注绘制在该层上。
d 其他图形均创建在默认的图层 0 上。
2．精确绘图：根据试题中的尺寸，利用绘图和修改命令精确绘图。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3-1.dwg。

3.2 第 2 题

按图形尺寸精确绘图（如图 3-02A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0 ，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 L2，线型为 Dashed2 ，颜色为紫色，图形中的虚线应绘制在该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认的图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中外轮廓线线宽为 0.30mm，未注圆角半径为 2 和 4。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3-2 .dwg。

3.3 第 3 题

按图形尺寸精确绘图（如图 3-03A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中外轮廓线线宽为 0.30mm，未注圆角半径为 4
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3-3 . dwg。

3.4 第 4 题

按图形尺寸精确绘图（如图 3-04A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中粗直线线宽为 0.30mm，未注圆角半径为 3。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3 -dwg。

3.5 第 5 题

按图形尺寸精确绘图（如图 3-05A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0，按本题图示标注图形。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 L2，线型为 Dashed2，颜色为紫色，图形中的虚线应放该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中粗直线线宽为 0.30mm，未注圆角半径为 3。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3 -5 .dwg。

3.6 第 6 题

按图形尺寸精确绘图（如图 3-06A 所示），绘图方法和图形编辑方法不限，未明确线
宽，线宽为 0，按本题图示标注图形。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 Ll，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中外轮廓线线宽为 0.30rnm ，未注圆角半径为 3。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3 -6 .dwg。

3.7 第 7 题

按图形尺寸精确绘图（如图 3-07A 所示），绘图方法和图形编辑方法不限，未明确线
线宽为 0，按本题图示标注图形。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
d 图层 K，线型为 Center2，颜色为红色，轴线绘制在该层上。
d 图层 DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d 其他图形均创建在默认图层 0 上。
2．精确绘图：
d 根据试题中的尺寸，利用绘图和修改命令精确绘图。
d 图中粗实线线宽为 0.30nnn ，未注圆角半径为 3。
3．尺寸标注：创建合适的标注样式，标注图形。
完成后将图形存入考生自己的子目录，命名为 TCAD3 -7 . dwg。
