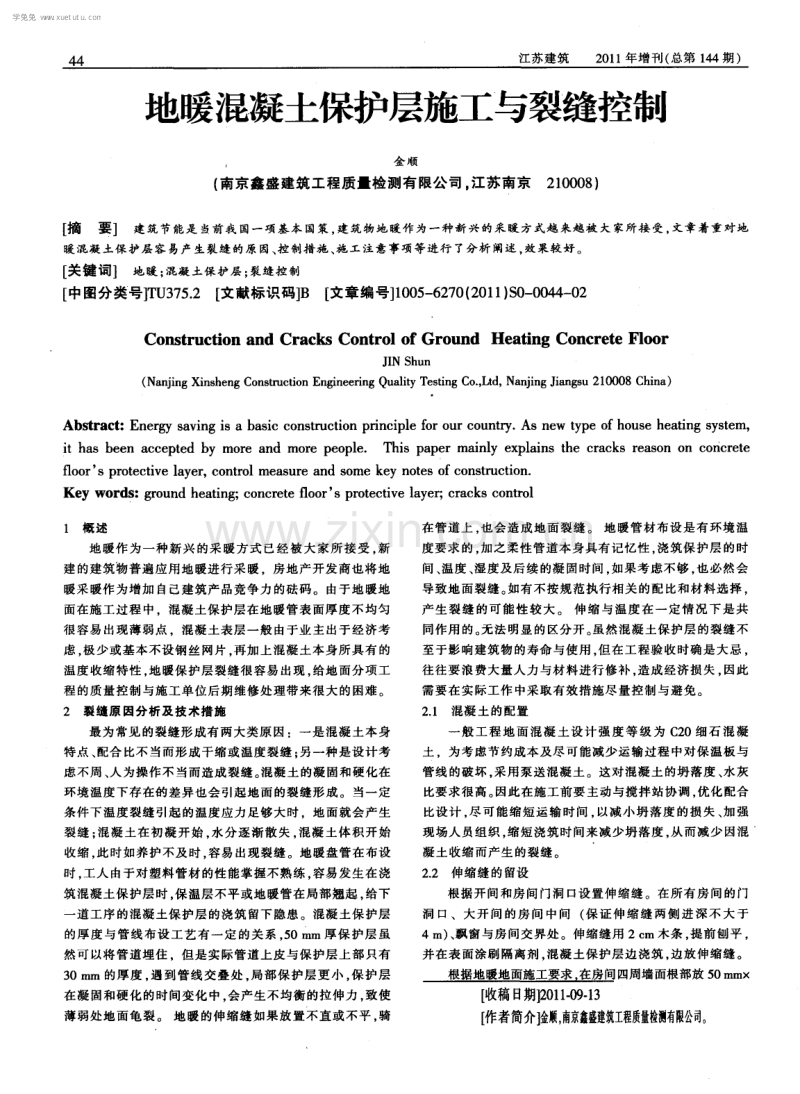

江苏建筑 2 0 1 1 年增刊 ( 总第 1 4 4期 ) 地暖混凝土保护层施工与裂缝控制 金 顺 ( 南 京鑫 盛建 筑 工程质 量检 测 有 限公 司 ， 江苏 南 京2 1 0 0 0 8 ) 【 摘 要 建筑节能是当前我国一项基本国策， 建筑物地暖作为一种新兴的采暖方式越来越被大家所接受， 文章着重对地 暖混凝土保护层容 易产生裂缝的原 因、 控制措施 、 施 工注意事项等进行 了分析 阐述 ， 效果较 好。 关键词】 地暖； 混凝土保护层； 裂缝控制 中图分类 - T U 3 7 5 2 【 文献标识码 B 【 文章m 1 0 0 5 - 6 2 7 0 ( 2 0 1 1 ) S 0 - 0 0 4 4 - 0 2 Co n s t r u c t i o n a n d Cr a c k s Co n t r o l o f Gr o u n d He a t i n g Co n c r e t e Fl o o r J I N S h u n ( N a n j i n g X i n s h e n g C o n s t r u c t i o n E n g i n e e r i n g Q u a l i t y T e s t i n g C o ， L t d ， N a n j i n g J i a n g s u 2 1 0 0 0 8 C h i n a ) Ab s t r a c t ：E n e r g y s a v i n g i s a b a s i c c o n s t r u c t i o n p r i n c i p l e f o r o u r c o u n t r y As n e w t y p e o f h o u s e h e a t i n g s y s t e m， i t h a s b e e n a c c e p t e d b y mo r e a n d mo r e p e o p l e T h i s p a p e r ma i n l y e x p l a i n s t h e c r a c k s r e a s o n o n c o n c r e t e fl o o r S p r o t e c t i v e l a y e r ， c o n t r o l me a s u r e a n d s o me k e y n o t e s o f c o n s t ruc t i o n Ke y wo r d s ：g r o u n d h e a t i n g ； c o n c r e t e fl o o r S p r o t e c t i v e l a y e r ； c r a c k s c o n t r o l 1 概 述 地暖作 为一种新 兴的采 暖方式 已经被大 家所接受 。 新 建的建筑物普遍应用地暖进行采暖。房地产开发商也将地 暖采 暖作 为增加 自己建筑产品竞争力 的砝码 。由于地 暖地 面在施工过 程中 ，混凝土保护层在地暖管表面厚度不 均匀 很容易 出现 薄弱点 ，混凝土表层一般 由于业主 出于 经济考 虑 。 极少或基本不设钢丝 网片 再加上混凝土本身所具 有的 温度 收缩 特性 。 地 暖保护层 裂缝很 容易出现 。 给地面分 项工 程 的质 量控 制与施工单位后期维修处理带来很 大的困难 。 2裂缝原因分析及技术措施 最为常见 的裂缝形成有两 大类原因 ：一是混凝 土本身 特 点 、 配合 比不 当而形成 干缩或温度裂缝 ： 另一种是设 计考 虑 不周 、 人为操作不 当而造 成裂缝。 混凝 土的凝 固和硬化在 环境 温度下存在韵差异也会引起地面 的裂缝形 成。当一定 条件 下温度裂缝引起的温度应力足够 大时 ，地 面就会产生 裂 缝 ； 混凝土在 初凝开始 ， 水 分逐渐散 失 ， 混凝土体 积开始 收缩 ， 此时如养护 不及 时 。 容易 出现裂缝 。地 暖盘管在布设 时 ， 工人 由于对塑料管材 的性 能掌握不熟练 。 容易发 生在浇 筑混凝 土保 护层时 ， 保 温层 不平 或地暖管在局部翘起 ， 给下 一 道工序的混凝土保护层的浇筑 留下 隐患 。混凝 土保护层 的厚度与管 线布设 工艺有一定 的关系 5 0 m m厚 保护层 虽 然 可以将管道埋住 。但是实际管道上皮与保护层上 部只有 3 0 n l n l 的厚度 ， 遇 到管线交 叠处 ， 局部保 护层更小 ， 保 护层 在 凝固和硬化的时间变化 中， 会产生不均衡的拉伸力 ， 致使 薄弱处地面龟裂 。 地 暖的伸缩缝 如果放 置不直或不平 ， 骑 在管道上 ， 也会造成地面 裂缝 。 地暖管材布设 是有环境温 度要求的 。 加 之柔 性管道本身具有记忆性 ， 浇筑保 护层的时 间 、 温度 、 湿度及后续 的凝 固时间 。 如果考虑不够 。 也必然会 导致地面裂缝 。 如有不按规范执行相关 的配 比和材料 选择 ， 产生 裂缝 的可 能性较 大 。 伸 缩与温度 在一定 情况 下是共 同作用的 。 无法明显的 区分开 。 虽然混凝土保护层 的裂缝不 至于影响建筑物 的寿命 与使 用 但在工程验收时确是 大忌 ， 往往要浪费大量人力与材料 进行 修补 ， 造成经济损失 ， 因此 需要在实 际工作 中采取有效 措施 尽量控制与避免。 2 1 混凝土 的配置 一 般 工程 地面 混凝 土设计 强度 等级 为 C 2 0细石 混凝 土 为考虑节 约成本及尽 可能减少运输过程中对保温板 与 管线 的破坏 ， 采用泵送混凝土 。这对混凝土 的坍落度 、 水 灰 比要求很 高。 因此在施工前要 主动与搅 拌站协调 ， 优化配 合 比设 计 尽 可能缩 短运输 时间 ， 以减小坍落度 的损失 、 加 强 现场人员组织 。 缩短浇筑时 间来减少坍 落度 。 从而减少 因混 凝 土收缩 而产生的裂缝。 2 2 伸缩缝 的留设 根据开间和房间 门洞 口设置伸缩缝 。在所有房 间的门 洞 口、大开 间的房 间 中间 ( 保证 伸缩 缝两 侧进 深不 大 于 4 m) 、 飘窗与房 间交界处 。伸缩缝用 2 c m木条 ， 提 前刨平 ， 并在表 面涂刷 隔离 剂 混凝土保护层边浇筑 边放伸缩缝 。 根据地暖地面施工要求 在房间四周墙面根部放 5 0 mmx 收稿E t 2 0 1 1 - 0 9 - 1 3 作者简介】 金 顺 ， 南 京 鑫 盛 建 筑 工 程 质 量 检 测 有 限 公 司 。 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 1年增刊( 总第 1 4 4期) 4 5 5 mm泡沫板 ，泡沫板伸 出地 暖管保护层上 表面 2 0 m m， 材 料 由地 暖管 敷设 单位 提供。 2 _ 3 混凝土浇筑厚度 的保证 地 暖管敷 设前 先对 地面 进行 清理 根 据楼 层弹 出的 1 m线 对因管线叠加 而形成超 出标高 的楼地面进行分户 统计 。采用保证混凝 土结构安全 、 不损坏钢筋 的前 提下 ， 在 管线交结处局部剔凿 地面以降低管线标高 对大面积超高 的部分房 间 ， 我们经与业 主商议 ， 采用发泡混凝土取代保温 板 有效保证 了管面混凝 土有效高 度。 地暖管混凝 土保护层浇筑前 ，先根据楼层 弹好的 1 m 线 做 出混凝土保护层标 准灰饼 ，灰饼 必须在房间每个角 上 间距大 于 3 m 的中间再增加 ，房 间中间同样根据 1 m 线做 出标 准灰饼 。 灰饼完成后用施工线 。 带线进行检查 ， 对 混凝土保护层 厚度有 明显不 足的进 行处理 ，管子绑扎不牢的通知地 暖施 工单位重新进行绑扎 。 2 4混凝土 的收光 混凝土浇筑时 ， 随浇随刮平 ， 根据现 场实际并随刮 随在 表 面撒 1 层 1 ： 1 水 泥砂浆 干料 ，有地暖管翘曲的用砖块压 住 ， 在混凝土终凝后再挪开砖块 ， 表面用抹子压实 。 第 1 次打抹 ， 混凝 土达到一定强度 ( 人踩 上去有轻微 的 脚 印 ， 但不下陷 ) 开始用木抹子抹平 ， 并用靠尺检查平整度 ， 对 达不 到要求 的进行 找平 ， 同时处理好各种细节 ： 墙体 根部 收 口要整齐 、 门洞 口收 口平整光 滑 、 伸 缩缝剔除 、 伸缩缝檐 口 无掉 角 。 第 2次 打抹 ， 同第 1 次 ， 在混凝 土终凝 前进行 ， 木 抹子 抹完后用铁抹子再压 1 遍 ， 完成后用塑料扫把在表面拉毛 ， 拉 毛必须与墙 面顺直 ， 保证感官效果。 2 5 养护 如果工程所在地 区风 比较大 而且 在夏季气温高 、 温差 大 ， 对混凝土养护带来很不利的因素 。 混凝土收光拉毛完成 后 1 2 h及 时对 混凝 土进行覆盖黑 心棉 洒水 养护 。 养 护要达 到 1 4 d 。 3施 工效 果 由于在混凝土保护层施工前我们先进行 了样 板间的施 工 ， 因而 在大面积施 工时 ， 根 据样板 间的实际施 工效果 ， 对 不 到位 的地方 和容易 出现裂 缝的部位采 取 了相应 的措施 。 尤其是对表 面的收光 和细部细节处理 比较重视 ，并在 施工 前 对操作人 员进行 了有针对性 的交底 。 在工程验收时 ， 经实 际检测 与统计 。出现裂缝 的部位 明显得 到了控制 ，效果较 好 。 ( 上接 第 3 5页 ) 9注意事项 9 1 安装过程注意事项 ( 1 ) 相邻立杆的对接接头应按规范要求 错开 ， 以免造成 支撑体系失稳 。 ( 2 ) 每个扣件的拧紧力矩都要控制在 4 5 N m - 6 0 N m。 f 3 ) 脚手 架使用前 应进行全 面检查 ， 如发现 连接部 分有 松动 。 立杆 、 打横 杆 、 小 横杆 、 顶撑有左 右上下位 移 ， 铁 丝解 除 脚手 板断裂 、 跷头等现象 ， 应及时加固处理 。 ( 4 ) 应遵守高处作业安全技术 规范有关 规定。 ( 5 ) 剪 刀撑 、 扫地杆 等构造布置 需符合 建 筑施工 扣件 式钢管脚手架安全技术规 范 ( J G J 1 3 0 2 0 0 1 ) 规定 。 ( 6 ) 模 板及其支撑 系统在安 装过 程中必须 设置 防倾覆 措施 。 9 2使用过程 ( 1 ) 精心设计混凝土 浇筑方案 ， 确保模板 支架施工过程 中均衡受载 。 最好采用 由中部 向两边扩展 的浇筑方式 。 ( 2 ) 严格控制实 际施 工荷 载不超过设计荷载 ， 对 出现 的 超过最 大荷 载要 有相应的控制措施 。钢筋等材料不能在支 架上方堆放 。 ( 3 ) 浇筑 过程 中， 要进行过程 监控 ， 派人 检查 支架和支 承情况 发现下沉 、 松动和变形情况及时应急处理 。 1 O 效果与体会 该超高大断面悬梁混凝土采用泵送浇筑 。并一次性 浇 筑成功 混凝 土浇筑过 程中整个 架体具有 足够的强度 、 刚度 和稳定性 ， 未 发现扣件松 动的现 象 ； 模板拆除后 ， 经 验收 ， 混 凝土的各项实测值均在 清 水混凝 土企业标 准 允许偏 差范 围内； 质量保 证项 目符 合 混凝土结构工程施工质量验 收规 范 ( G B 5 0 2 0 4 2 0 0 2 ) 的合 格标 准 ； 混 凝土外 观如 清水混 凝 土 ， 观感 质量 优 良。 参考文献 【 l 】 J G J 1 3 0 2 0 0 1 建筑施 工扣 件式钢 管脚 手架安 全技 术规 范 S 】 中国建筑 工业 出版社 ， 2 0 0 1 2 】 建筑施 工安全技 术统一规 范【 S 】 征求意见稿 ， 2 0 0 3 3 】 江正 荣 建筑施 工计 算手册【 M】 中国建 筑工业 出版社 ， 2 00 7 学兔兔 w w w .x u e t u t u .c o m
