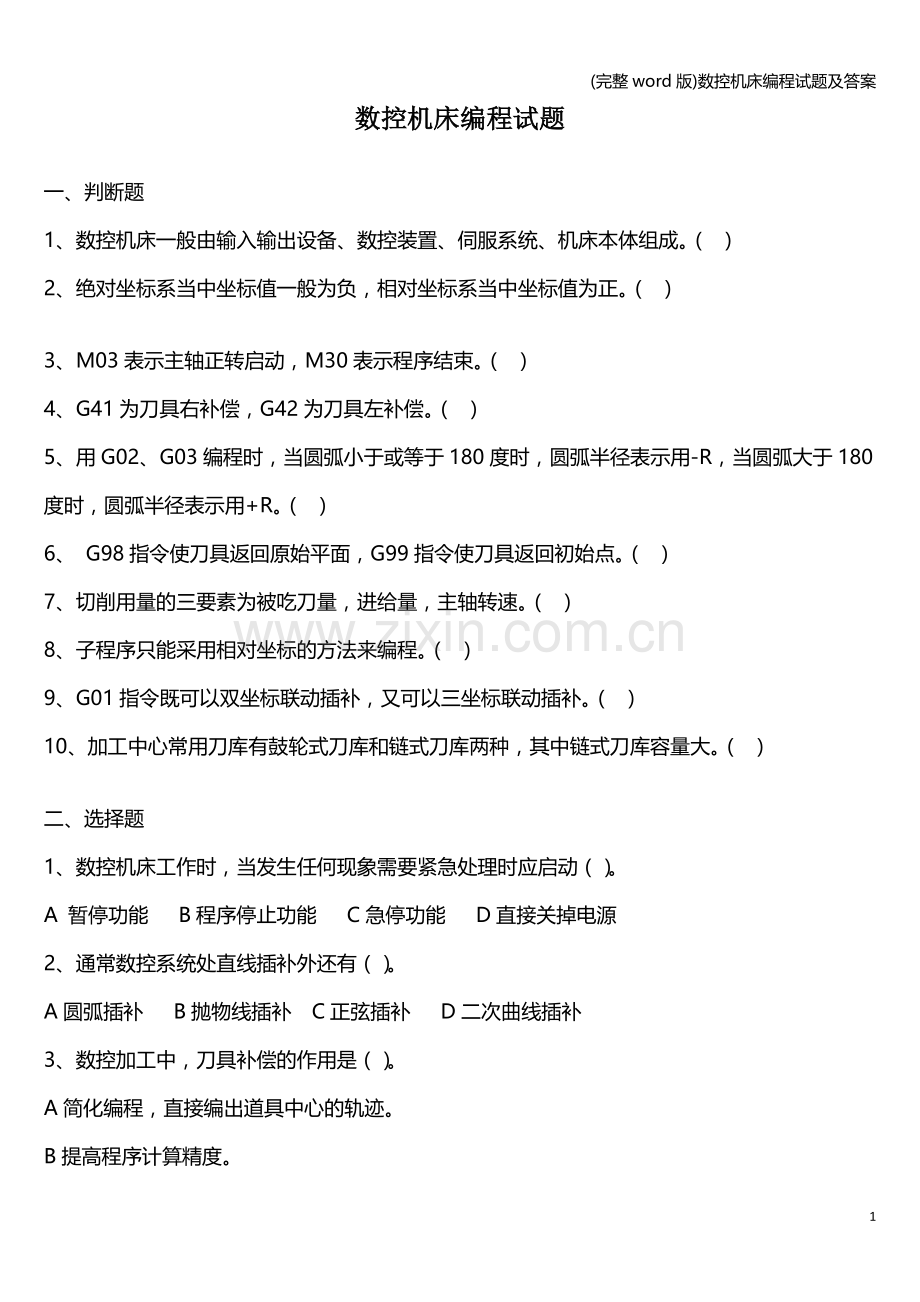

数控机床编程试题及答案.doc

(完整word版)数控机床编程试题及答案
数控机床编程试题

一、判断题
1、数控机床一般由输入输出设备、数控装置、伺服系统、机床本体组成。（ ）
2、绝对坐标系当中坐标值一般为负，相对坐标系当中坐标值为正。（ ）

3、M03表示主轴正转启动，M30表示程序结束。（ ）
4、G41为刀具右补偿，G42为刀具左补偿。（ ）
5、用G02、G03编程时，当圆弧小于或等于180度时，圆弧半径表示用-R，当圆弧大于180度时，圆弧半径表示用+R。（ ）
6、 G98指令使刀具返回原始平面，G99指令使刀具返回初始点。（ ）
7、切削用量的三要素为被吃刀量，进给量，主轴转速。（ ）
8、子程序只能采用相对坐标的方法来编程。（ ）
9、G01指令既可以双坐标联动插补，又可以三坐标联动插补。（ ）
10、加工中心常用刀库有鼓轮式刀库和链式刀库两种，其中链式刀库容量大。（ ）

二、选择题
1、数控机床工作时，当发生任何现象需要紧急处理时应启动（）。
A 暂停功能 B程序停止功能 C急停功能 D直接关掉电源
2、通常数控系统处直线插补外还有（）。
A圆弧插补 B抛物线插补 C正弦插补 D二次曲线插补
3、数控加工中，刀具补偿的作用是（）。
A简化编程，直接编出道具中心的轨迹。
B提高程序计算精度。
C刀具中心轨迹可以用工件轮廓编程算出。
D以上说法都不正确。
4、数控车床在开机后，必须进行回零操作，使X、Z各坐标轴运动回到（）。
A机床零点 B编程原点 C工件零点 D坐标原点
5、程序“D01 M98 P1001”的含义是（）。
A调用P1001子程序
B调用O1001子程序
C调用P1001子程序，且执行子程序时用01号刀具半径补偿
D调用O1001子程序，且执行子程序时用01号刀具半径补偿
6、数控车床在操作过程中出现警报，若要消除警报需要按（）键。
A RESET B HELP C INPUT D CAN
7、数控机床最适合（）零件的生产。
A单件 B小批 C中小批 D大批
8、粗加工时为了提高生产效率，选用切削用量时，应首先选用较大的（）。
A进给量 B切削深度 C切削速度 D切削厚度
9、闭环进给伺服系统与半闭环进给伺服系统主要区别在于（）。
A位置控制器 B检测单元 C伺服单元 D控制对象
10、数控加工的刀具材料中，（）。
A高速钢的强度和韧性比硬质合金差
B刀具涂层可提高韧性
C立方氮化硼的韧性优于金刚石
D立方氮化硼的硬度高于金刚石

三、填空题（每题空1分，共20分）
1.数控机床由
2.数控机床的刀具材料主要有
组成。
3.数控机床切屑用量三要素 。
4.工件坐标系是编程时对 设置的坐标系，工件坐标系的原点也叫 。
5.用参数R编程时，当圆弧 180°时，用+R表示圆弧半径。当圆弧 180°时，用﹣R表示圆弧半径。
6.数控车床刀具补偿包括 。
四、简答题
1、数控机床的加工特点？
2、什么是固定循环指令？它有什么作用？

五、编程题
用立式数控铣床加工如图所示零件上1-6各孔，试用钻孔循环指令编写其数控加工程序。

2、用卧式数控车床加工如图所示零件，用外径粗加工复合循环指令编制零件的加工程序。

答案
一、 判断题
1-5XX√XX6-10X√X√√
二、选择题
CAAADACBBC
三、 填空题
1、 输入/输出设备、数控装置、伺服系统、机床本体、检测反馈装置2、高速钢、硬质合金、陶瓷、立方氮化硼、聚晶金刚石3、背吃刀量、进给速度或进给量、主轴转速4、工件、工件零点或原点5、小于或等于、大于、刀具位置补偿、刀尖半径补偿、刀尖圆弧半径补偿
四、 简答题
1、 适应性强、适合加工复杂型面的零件、加工精度高和加工质量稳定、加工生产率高、一机多用、减轻操作者的劳动强度、有利于生产管理现代化、价格较贵、调试和维修较复杂
2、 将一些典型的、固定的几个连续动作，用一条G指令来代表，这样，只需用单一程序段的指令程序即可完成加工，这样的指令称为固定循环指令，作用：可以有效的缩短程序代码，节省存储空间，简化编程。

五、 程序题
1、 O0001
N10 G54G90G40G49G80;
N20 M03S800;
N30 G00X0Y0;
N40 Z100;
N50 G99G83X30Y25R-22Z-52F100Q2000;
N60 Y50;
N70 Y25;
N80 G99G83X90Y75R3Z-52F100Q2000;
N90 Y50;
N100 Y25;
N110 G00Z100;
N120 G80X0Y0;
N130 M05;
N140 M30;
2、O0008;
N10 T0101;
N20 S1000M03;
N30 G00X0Z5.0;
N40 G01G42Z0F0.5;
N50 X6.0;
N60 X10Z-2.0;
N70 Z-20.0;
N80 G02X20W-5.0R5.0;
N90 G01Z-35.0;
N100 G03X34.0W-7.0R7.0;
N110 G01Z-52.0;
N120 X44.0Z-62.0;
N130 G00G40X50.0;
N140 Z100.0;
N150 M05;
N160 M30;
