翼钢公司第七届青工技术比武大赛
维修电工题库
一、 选择题:
1、 某三相异步电动机, 额定功率为2.2kW, 额定电压380V, 功率因数为0.86, 额定电流为4.41A。该电动机效率为( 　　) 。A、 0.88 B、 0.86 C、 1.25 D、 0.8 [A]
2、 下图所示电路中, 三极管各极电流关系为( ) 。

A、 Ib+Ie=Ic B、 Ib+Ic=Ie C、 Ie+Ic=Ib D、 Ib+Ic+Ie=0 [B]
3、 正弦交流电路中的负载, 若(　　)占的比重越大, 其功率因数就越高。A、 电感
B、 电容C、 电阻D、 电抗 [C]
4、 在多级放大电路的三种耦合方式中, 效率最低的是(　　)。
A、 直接耦合B、 阻容耦合C、 变压器耦合D、 以上三种相等[T/][D]B[D/]
5、 晶体二极管正向导通的条件是正向电压值(　　)。A、 >0VB、 >0.3VC、 >0.7VD、 >死区电压[T/][D]D[D/]
6、 CMOS集成逻辑门电路内部不包括以下(　　)元件。
A、 二极管B、 三极管C、 晶闸管D、 场效应管[T/][D]A,B,C[D/]

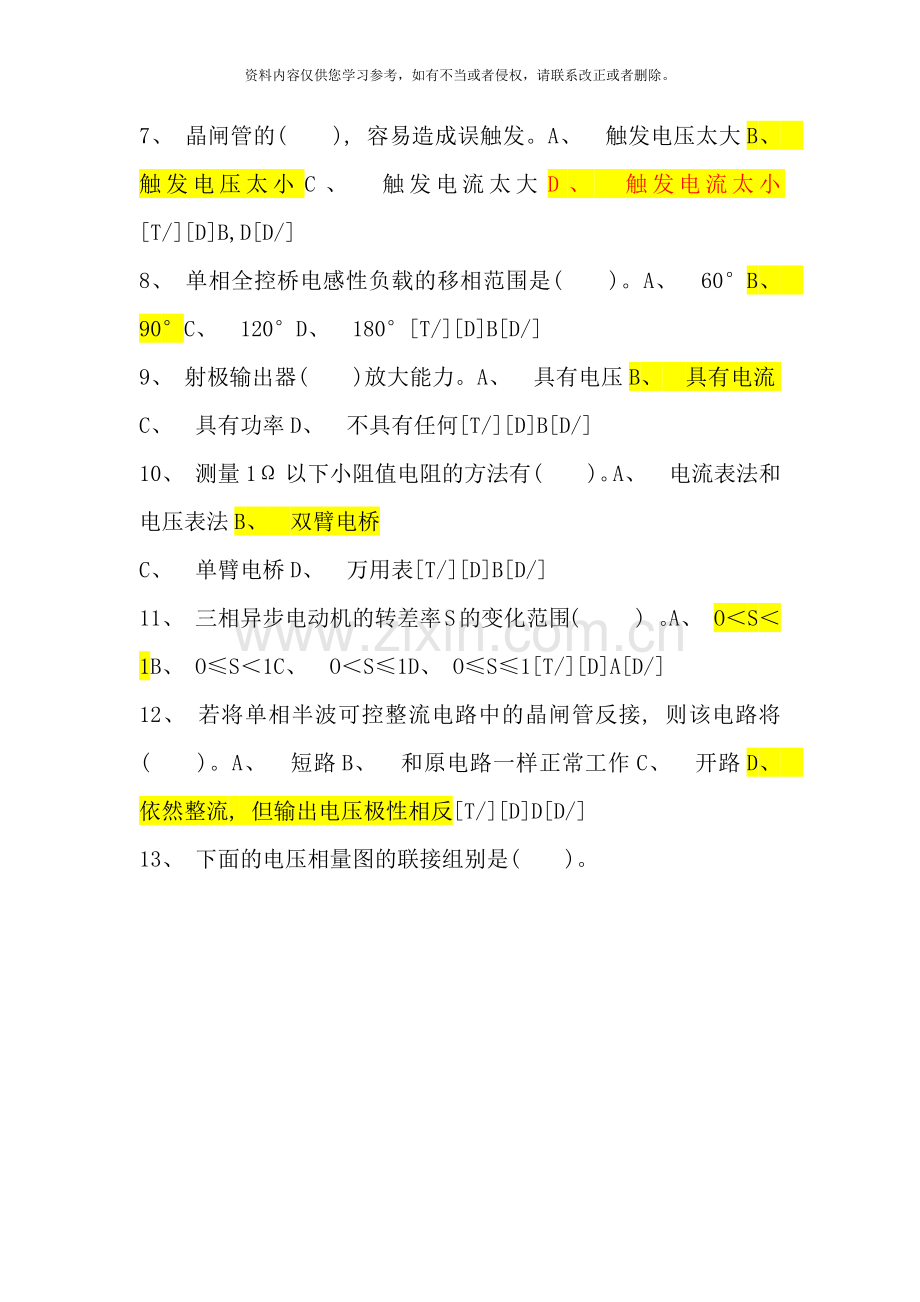

7、 晶闸管的(　　), 容易造成误触发。A、 触发电压太大B、 触发电压太小C、 触发电流太大D、 触发电流太小[T/][D]B,D[D/]
8、 单相全控桥电感性负载的移相范围是(　　)。A、 60°B、 90°C、 120°D、 180°[T/][D]B[D/]
9、 射极输出器(　　)放大能力。A、 具有电压B、 具有电流C、 具有功率D、 不具有任何[T/][D]B[D/]
10、 测量1Ω以下小阻值电阻的方法有(　　)。A、 电流表法和电压表法B、 双臂电桥
C、 单臂电桥D、 万用表[T/][D]B[D/]
11、 三相异步电动机的转差率S的变化范围( 　　) 。A、 O＜S＜1B、 O≤S＜1C、 O＜S≤1D、 O≤S≤1[T/][D]A[D/]
12、 若将单相半波可控整流电路中的晶闸管反接, 则该电路将 (　　)。A、 短路B、 和原电路一样正常工作C、 开路D、 依然整流, 但输出电压极性相反[T/][D]D[D/]
13、 下面的电压相量图的联接组别是(　　)。

A、 Y/d-8 B、 Y/d-7 C、 Y/d-6 D、 Y/d-4 [T/] [D]B[D/]
14、 复杂电路处在过渡过程中时, 基尔霍夫定律(　　)。A、 不成立B、 只有电流定律成立C、 只有电压定律成立D、 依然成立[T/][D]D[D/]
15、 双稳态触发器脉冲过窄, 将会使电路出现的后果是(　　)。A、 空翻B、 不翻转C、 触发而不翻转D、 随机性乱翻转[T/][D]B,C[D/]
16、 三相异步电动机额定效率( 　　) A、 大于1 B、 小于1 C、 等于1 D、 是个不定数 [D]B[D/]
17、 在对称三相交流电路中, 负载接成三角形时, 线电流是相电流的( 　　) 倍。A、 3B、 C、 D、 T/][D]B[D/]
18、 对称三相交流电路的总有功功率计算公式为(　　)。A、
B、 C、 D、 [T/][D]A,B[D/]
19、 工作于放大状态的晶体三极管三个电极中, (　　)电流最大, 基极电流最小。
A、 集电极B、 基极C、 发射极D、 发射极、 基极[T/][D]C[D/]
20、 推挽功率放大电路若不设置偏置电路, 输出信号将会出现(　　)。A、 饱和失真B、 截止失真C、 交越失真D、 线性失真[T/][D]C[D/]
21、 晶体三极管作开关使用时, 一般都是采用(　　)接法。A、 共发射极B、 共基极C、 共集电极D、 共发射极和共基极[T/][D]A[D/]
22、 下列表示式中, 错误的是(　　)。A、 B、 C、
D、 [T/][D]C,D[D/]
23、 单相全控桥电阻负载电路导通时, 截止晶闸管承受的最大反压为(　　)。A、 U2B、 U2C、 U2/2D、 U2[T/][D]B[D/]
24、 画放大电路的交流通道时, 电容可看作( 　　) , 直流电源可看作短路。A、 开路B、 短路C、 具有一定电阻值D、 一个等效电压源[T/][D]B[D/]
25、 由晶体管组成的共发射极、 共基极、 共集电极三种放大电路中, 电压放大倍数最小的是(　　)。A、 共发射极电路B、 共集电极电路C、 共基极电路D、 不确定[T/]D]B[D/]
26、 三相异步电动机形成旋转磁场的条件是在(　　)。A、 三相绕组中通入三相对称电流
B、 三相绕组中通入三相电流C、 三相对称定子绕组中通入三相对称电流D、 三相对称定子绕组中通入三相电流[T/][D]C[D/]
27、 在具有多台交流异步电动机的电路中, 熔断器的熔体额定电流选择原则错误的是(　　)。
A、 各台电动机额定电流之和
B、 各台电动机额定电流之和的(1.5～2.5)倍
C、 线路上最大电动机电流的(1.5～2.5)倍加上其它电动机额定电流之和
D、 线路上最小电动机额定电流的(1.5～2.5)倍加上其它电动机额定电流之和[T/][D]A,B,D[D/]
28、 变压器铬牌上所注的额定电压UN±5%是说明该变压器是( )。A、 有载调压B、 三级调压 C、 无载调压D、 变频调压[T/][D]B,C[D/]
29、 RLC串联电路发生串联谐振时, 下列描述正确的是(　　)。A、 阻抗角等于零B、 电压与电流反相C、 电路表现为感性D、 电路表现为纯电阻性[T/][D]A,D[D/]
30、 三输入TTL与非门, 若使用时只用两个输入端, 则另一剩余输入端应(　　)。A、 接电源B、 接地C、 悬空D、 接”0”电平[T/][D]A,C[D/]
31、 三相四线制电路中, 中性线电流一定等于( 　　) 。
A、 3个线电流的代数和
B、 3个线电流的相量和
C、 3个线电流的乘积
D、 3个线电流中的最大1相电流
[T/]
[D]B[D/]
32、 三相对称负载作连接时, 线电流是相电流的( ) 。
A、 1倍
B、 倍
C、 倍
D、 3倍
[T/]
[D]C[D/]
33、 关于三相交流电路中相电流与线电流的概念, 正确的是( 　　) 。
A、 某相电源或某相负载中流过的电流称为相电流
B、 电源端点与负载端点之间流过的电流称为线电流
C、 相线上流过的电流称为相电流
D、 相线上流过的电流称为线电流
[T/]
[D]A,B,D[D/]
34、 日常生活中, 流过白炽灯泡中的电流为( 　　) 。
A、 线电流
B、 相电流
C、 中性线电流
D、 零序电流
[T/][D] B [D/]
35、 用回路电流法求解电路时(　　)电流一定等于回路电流。
A、 公共支路
B、 独立支路
C、 电源支路
D、 纯电阻支路
[T/]
[D]B[D/]
36、 实际电压源的端电压( 　　) 。
A、 随着负载电流增加而减小
B、 与负载电流成反比
C、 与负载电阻无关
D、 在空载时等于电源电动势
[T/]
[D]A,D[D/]
37、 在直流调速系统中, 当负载减小后, 调速系统转速上升, 经过调节转速有所下降。调节前后主电路电流将(　　)。
A、 增大
B、 不变
C、 先减小后增大
D、 减小
[T/]
[D]D[D/]
38、 在直流调速系统中, 当负载增加以后调速系统转速下降, 可经过负反馈的调节作用使转速回升。调节前后加在电动机电枢两端的电压将(　　)。
A、 减小
B、 先增大后减小
C、 增大
D、 不变
[T/]
[D]C[D/]
39、 当前电缆绝缘材料中性能优越、 使用广泛的材料是(　　)。
A、 聚氯乙烯
B、 聚乙烯
C、 交联聚乙烯
D、 聚四氟乙烯
[T/]
[D]C[D/]
40、 变压器发生故障后, 在判断故障时, 有时需作交流耐压试验, 试验值为(　　)。
A、 按100%的标准值
B、 按85%的标准值
C、 按70%的标准值
D、 50%的标准值
[T/]
[D]B[D/]
41、 铭牌上阻抗电压的单位是(　　)。
A、 kV
B、 %
C、 V
D、 Ω
[T/]
[D]B[D/]
42、 低压电力电缆由(　　)部分构成。
A、 缆芯
B、 绝缘层
C、 屏蔽层
D、 保护外皮
[T/]
[D]A,B,D[D/]
43、 晶体管型继电器电压形成回路由(　　)组成。
A、 信号发生器
B、 电压变换器
C、 电流变换器
D、 电感变压器
[T/]
[D]B,C,D[D/]
44、 常见的SF6断路器采用的是(　　)。
A、 弹簧机构
B、 电磁机构
C、 电动机构
D、 手动机构
[T/]
[D]A[D/]
45、 轴承是用来支承(　　)的。
A、 轴径
B、 轴头
C、 轴颈
D、 轴肩
[T/]
[D]C[D/]

二、 判断题:
1、 三相对称负载接成三角连接后, 接于对称三相电源上, 每相负载消耗的功率为。[T/][D]√[D/]
2、 在PLC的梯形图中若同一软元件的线圈被多次使用, 则程序第一次使用的线圈输出有效, 后面的均无效。[T/][D]×[D/]
3、 将未充电的电容器接通直流电源瞬间, 其相当于短路。[T/][D]√[D/]
4、 计数器的内部电路主要由单稳态触发器构成。[T/][D]×[D/]
5、 测量绕组吸收比同测绝缘电阻一样, 摇表转动速度应尽可能保持额定值, 维持转速均匀, 且不应低于额定值的70%。[T/][D]×[D/]
6、 熔体的熔断电流一般是指能使熔体瞬时熔断的电流。一般是额定电流的2倍。[T/][D]×[D/]
7、 用来产生主磁通的无功功率近似地与空载电流成正比, 与绕组电压无关。[T/][D]×[D/]
8、 电压互感器正常运行的二次侧不能短路, 为防止短路二次侧不允许接地。[T/]
[D]×[D/]
9、 蜗杆与蜗轮传动的轴线在空间互相垂直交错成45°, 用以传递运动和动力。[T/]
[D]×[D/
10、 在逻辑运算中, 把所有条件组合及其结果一一对应列出来的表格称为真值表。[T/]
[D]√[D/]
11、 采用1∶1隔离变压器提供的220V电源的移动电动工具可免于保护接地。[T/]
[D]√[D/]
12、 两个具有互感的线圈, 当随时间增大的电流从一个线圈的任一端流入时, 另一线圈相应的同名端的电位将会降低。[T/][D]×[D/]
13、 电路发生换路时, 电容元件上的电流不能发生突变。[T/][D]×[D/]
14、 TTL集成门电路与CMOS集成门电路的静态功耗差不多。[T/][D]×[D/]
15、 单相半波可控整流电路, 无论其所带负载是感性还是纯电阻性的, 晶闸管的导通角与触发延迟角之和一定等于180º。[T/][D]×[D/]
16、 欠电压脱扣器的动作范围一般调整为: 当动作电压低于额定电压的70%时, 必须能够释放。[T/][D]×[D/]
17、 晶闸管斩波器是应用于直流电源方面的调压装置, 但输出电压只能下调。 [T/][D]√[D/]
18、 在供电线路的三段式电流保护中, 限时电流速断保护能保护本级线路的全长。[T/][D]√[D/]
19、 电流速断保护的灵敏系数一般见保护范围来衡量, 保护范围越短, 表明保护越灵敏。[T/]
[D]×[D/]
20、 齿轮传动指的是由两个相互啮合的齿轮来传递运动和动力的一套装置。[T/]
[D]√[D/]
21、
变压器接线组别不同, 就说明各台变压器二次相电压不同, 至少相差30o。[T/]
[D]×[D/]

正确答案: 变压器接线组别不同, 说明各台变压器二次线电压相位不同, 至少相差30º。
22、 阻抗电压一般用占额定电压的百分数来表示。[T/]
[D]√[D/]
23、 断路器常见的操作机构是弹簧操作机构和电动操作机构。[T/]
[D]√[D/]
24、 在小倍数过载时, 熔断时间接近于熔化时间, 燃弧时间往往能够忽略不计。[T/]
[D]√[D/]
25、 变压器的工频交流耐压试验, 必须在变压器充满合格的绝缘油, 并静置一段时间后, 才能进行。[T/][D]√[D/]

三、 简答题
1、 采用变频调速的特点有哪些?[T/]
[D]答: 采用变频调速的特点是①节能; ( 0.1) ②调速范围宽; (0.1)③控制性能能够达到和超过高精度直流向服电动机的控制性能; (0.2)④很容易实现电动机的正反转; (0.2)⑤高速驱动; (0.1)⑥变频器和电动机能够分离、 可适用于各种工作环境; (0.1)⑦电源的容量只需为电动机与可容量的1.5倍; (0.1)⑧电源的功率因素电动机功率的影响。(0.1) [D/]
2、 什么是带电流负反馈放大电路的稳压电路? 它主要是由哪些部分组成? [T/]
[D]答: ①把稳压器输出电压中出现的微小变化取出后, 经过放大, 送去控制调整管的管压降, 从而获得较高稳压精度的稳压电路称为带电流负反馈放大电路的稳压电路。( 0.5) ②它主要是由整流滤波电路、 基准电压电路、 取样电路、 比较放大电路和调整器件等组成。( 0.5) [D/]
3、 继电保护基本任务是什么? [T/]
[D]①当被保护的电力系统或设备发生故障时, 应该由该元件的继电保护装置迅速准确地给距离故障元件最近的断路器发出跳闸命令, 使故障元件及时从电力系统中断开, 以最大限度地减少对电力元件本身的损坏, 降低对电力系统安全供电的影响, 保证系统其它部分继续运行。(0.5)②反应电气设备的不正常工作情况, 自动、 及时、 有选择地发出信号, 由值班人员进行处理, 或由装置进行自动调整, 或切除继续运行会引起故障的设备。(0.5)[D/]
4、 正弦波振荡器是由哪几部分组成的? 它们各在电路中起什么作用? [T/]
[D]答: ①一个正弦波振荡器由: 放大部分、 反馈部分和选频部分组成。( 0.4) ②在电路中, 放大部分利用晶体管的放大作用, 使电路有足够大的放大倍数, 维持电路振荡。( 0.2) ③反馈部分是把输出信号正反馈到输入端, 作为放大电路的输入信号。( 0.2) ④选频部分的作用就是使电路仅对某种频率的信号能满足自激振荡条件, 从而产生振荡。( 0.2) [D/]
5、 直流放大器中的零点漂移是怎样产生的? [T/]
[D]答: ①在多极直接藕合放大电路中, 零点漂移的产生是由于温度的变化引起晶体管参数的变化, 以及电源电压波动、 电阻元件阻值的变化等引起的。( 0.5) ②其中主要是温度变化引起晶体管参数变化而引起的静态工作点的变化( 特别是前级) , 这些变化经各级放大, 在输出端就出现了零点漂移电压, 即产生了零点漂移。( 0.5) [D/]
6、 线路电流速断保护的动作电流如何整定? 电流速断保护为什么会出现”死区”? 如何弥补? [T/]
[D]①线路电流速断保护的动作电流应按躲过所保护线路未端的最大短路电流来整定。( 0.4) ②由于电流速断保护的动作电流是按躲过线路末端的最大短路电流来整定的, 因此在靠近线路末端的一段线路上发生的不一定是最大短路电流时, 速断保护就不能动作, 也就是说速断保护不能保护全长。保护装置不能保护的区域就称为”死区”。( 0.3) ③弥补的方法: 一般规定, 凡装有电流速断保护的线路, 都必须装设带时限的过电流保护, 且过电流保护的动作时间比电流速断保护至少长一个时间级差△t=0.5~0.7s, 而且前后级的过电流保护的动作时间应符合”阶梯原则”, 以保证选择性。( 0.3) [D/]
7、 简述信号联锁在生产中的作用。[T/]
[D]①信号联锁是有用来自动监视并实现自动操作的一个重要措施。( 0.3) ②当设备或管道中的某些工艺参数超限或运行状态发生异常时, 以灯光和音响引起操作人员注意, 必要时联锁动作实现紧急操作, 以确保生产过程处于安全状态。(0.5)③这是确保产品质量及设备和人身安全所必须的。(0.2)[D/]
8、 变压器短路阻抗的意义是什么?[T/]
[D]答: 变压器短路阻抗百分数也叫短路电压百分数。( 0.4) 把变压器的二次线圈短路, 在一次线圈上慢慢的升高电压, 当二次线圈的短路电流等于额定电流时, 此时在一次侧所施加的电压UDL, 与额定电压之比叫额定电压百分数叫短路电压百分数, 也称之为短路阻抗百分数。(0.6)[D/]#13

四、 计算题
1、 有一三相全控桥式整流电路接感性负载, 接在二次电压为的 三相变压器上。求: ( 1) 控制角时, 整流输出电压平均值=?
( 2) 控制角时, 整流输出电压平均值?[T/]
[D]解: (1)
(2)
答: 控制角时, 整流输出电压平均值=; 控制角时, 整流输出电压平均值。
评分标准: 要点( 1) 、 ( 2) 正确各占0.45, 答正确占0.1。[D/]#13

2、 如图所示, 已知E1=18V, E2＝6V, R1＝3Ω, R2＝2Ω, R3＝6Ω, RL＝5Ω, 试用戴维南定理求电流IL的值。

[T/]
[D]解: 将RL拆去, 得: (V)
再将E1、 E2短路, 得:
(A)
答: IL的值为2A。
评分标准: 方法正确占0.4; 公式正确占0.3; 答案正确占0.2; 答正确占0.1。[D/]#13

五、 程序设计
根据如图Y/△降压启动控制电路及相应的PLC控制I/O连接图, 编制符合控制要求的PLC梯形图程序。

[D]( 此答案对应三菱FX2N系列PLC)

评分标准: 要点①正确占0.2; 要点②正确占0.75; 图形整洁占0.05说明: 要点①不唯一, 但与②之间必须对应。[D/]#13
