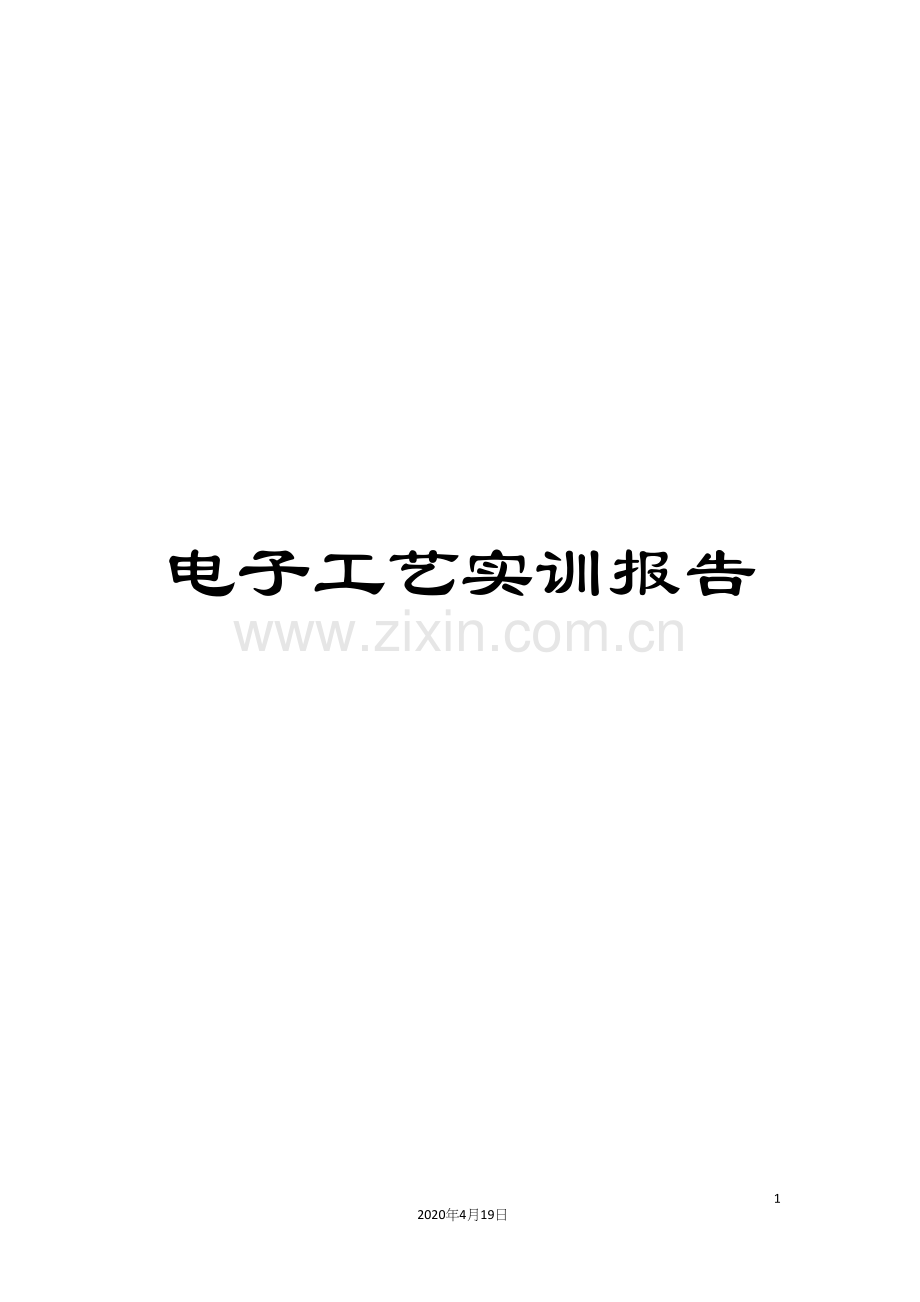

电子工艺实训报告

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。

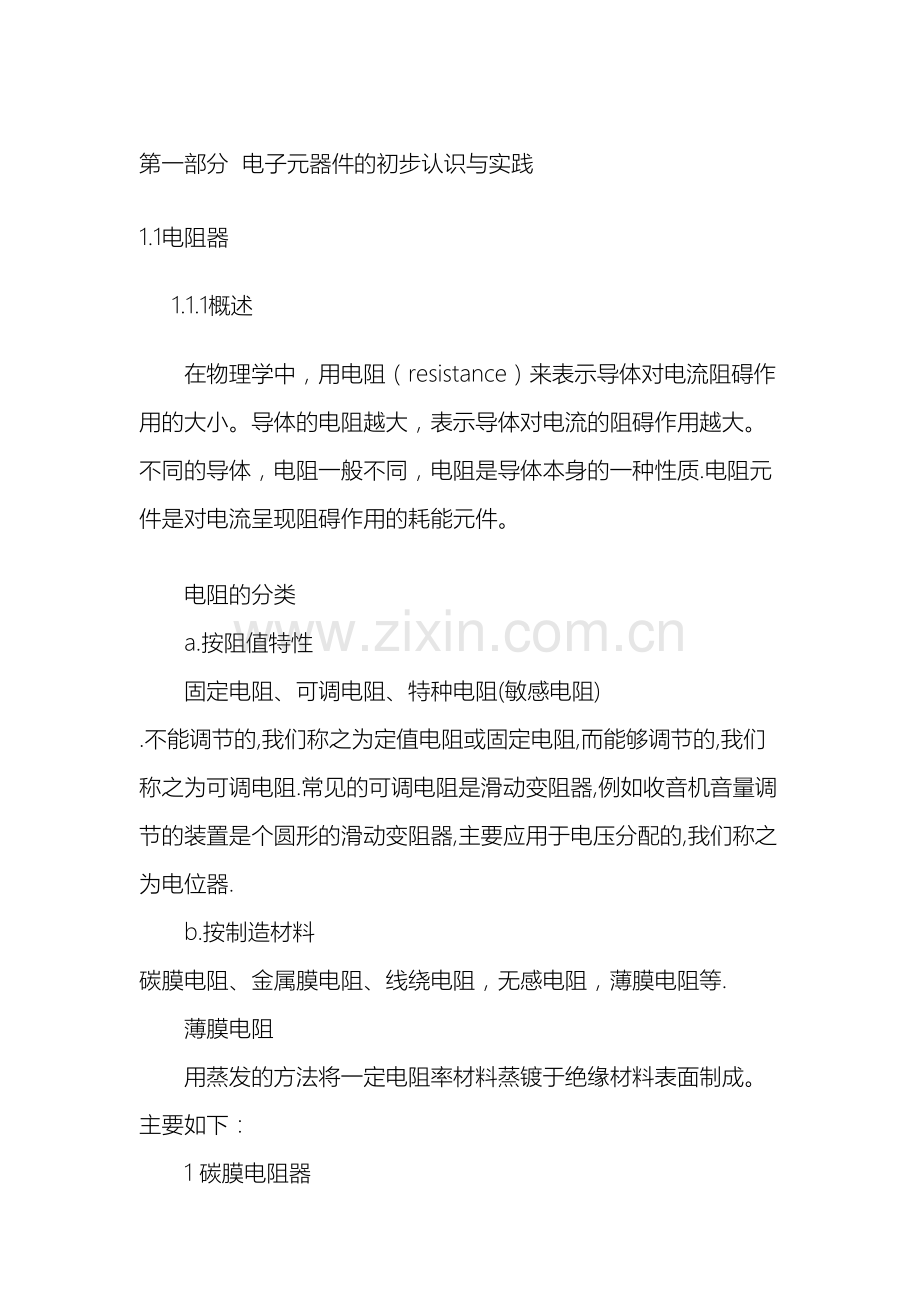

第一部分 电子元器件的初步认识与实践
1.1电阻器
1.1.1概述
在物理学中，用电阻（resistance）来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质.电阻元件是对电流呈现阻碍作用的耗能元件。

电阻的分类
a.按阻值特性
固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而能够调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.
b.按制造材料
碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等.
薄膜电阻
用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下：
1 碳膜电阻器
将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是当前应用最广泛的电阻器。
2 金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用。
3 金属氧化膜电阻器
金属氧化膜电阻器是用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。其性能与金属膜电阻器类似，但电阻值范围窄。其典型的特点是金属氧化膜与陶瓷基体结合的更牢，耐酸碱能力强，抗盐雾，因而适用于在恶劣的环境下工作。
4 合成膜电阻
将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，因此其噪声大，精度低，主要用她制造高压， 高阻， 小型电阻器。
绕线电阻
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高， 稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
实芯碳质电阻
用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，当前较少用。
金属玻璃铀电阻
将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
耐潮湿， 高温， 温度系数小，主要应用于厚膜电路。
贴片电阻SMT
片状电阻是金属玻璃铀电阻的一种形式，她的电阻体是高可*的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，因此高频性能好。
无感电阻
无感电阻常见于做负载,用于吸收产品使用过程中产生的不需要的电量,或起到缓冲,制动的作用,此类电阻常称为JEPSUN制动电阻或捷比信负载电阻。
C.按安装方式
插件电阻、贴片电阻
d.按功能分
负载电阻，采样电阻，分流电阻，保护电阻等

电阻器的主要用途：
控制某一部份电路的电压和电流比例。
如果该段电路的电压是固定的，电阻器能制造固定电流；
如该段电路的电流是固定的，则电阻器能制造固定的电压。
分配电路不同部份的电压比例。
限制流经某一段电路的电流。
释放热能。发热线便是根据电阻器的这个特性而产生出来的。

1.1.2电阻器的主要参数

标称阻值
用数字或色标在电阻器上标志的设计阻值。单位为欧（Ω）、千欧（kΩ）、兆欧（MΩ）、太欧（TΩ）。阻值按标准化优先数系列制造,系列数对应于允许偏差。
允许偏差 　
实际阻值与标称阻值间允许的最大偏差，以百分比表示。常见的有±5％、±10％、±20％,精密的小于±1％，高精密的可达0.001％。精度由允许偏差和不可逆阻值变化二者决定。
误差等级
允许误差
±0.5%
±1%
±2%
±5%
±10%
±20%
级 别
005
01
02
Ⅰ
Ⅱ
Ⅲ
   额定功率
电阻器在额定温度（最高环境温度）tR下连续工作所允许耗散的最大功率。对每种电阻器同时还规定最高工作电压，即当阻值较高时即使并未达到额定功率，也不能超过最高工作电压使用。

1.1.3电阻器的标识方法
　电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上一般只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。它们的标志方法分为下列４种。
　　1.直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。
　　2.文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。
　　3.色标法：普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。色标法在电容器上也常见。使用者需熟记表示数字0－９的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。
颜色参数对照表

　　4.数码表示法：在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电 阻几乎无一例外地用数码表示法。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，笼三位数为倍率10^n的n(即在前两位数后加 0的个数），单位为Ω。

1.1.4电阻器的测量
1.模拟万用表：将电阻从电路拆下，万用表打道任意电阻挡，将电阻两端与两表笔接触，根据读数选择合适档位，使读数接近该档位的1/2，然后就可读取最终数据。如果指针式表读数前先调零。
2.数字万用表
首先切换到适当范围Ω，到V /Ω孔，黑洞成红色的COM格式的文件表文件。如果数字万用表测量的电阻超过所选范围的最大值，数字万用表将显示“1”，那么应该选择更高的范围。测量电阻，红表笔是积极的，为阳极，这是相反的模拟万用表黑表笔。因此，测量晶体管，电解电容器两极化组件，您一定要注意表的文件极性。

1.2电位器
1.2.1概述
电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器一般由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器。
符号：
国内：W-H-Y-201，其中，W：电位器，H：材料，合成碳膜，Y：类别，表示旋转预调类，201表示序号。
国外：R-V-15-2A-B-B-S-S，R：电位器，V：材料，碳质，15：电位器尺寸，2B：功率为1W，B：电阻是直线函数调节，B：误差允许0.1%，S：转轴为槽型方式，S：开关是单刀单掷式。
电位器的分类：

1.2.2电位器的主要参数
滑动噪声是电位器特有的噪声。在改变电阻值时，由于电位器电阻分配不当、转动系统配合不当以及电位器存在接触电阻等原因，会使动触点在电阻体表面移动时，输出端除有有用信号外，还伴有随着信号起伏不定的噪声。
对于线绕电位器来说，除了上述的动触点与绕组之目的接触噪声外，还有分辨力噪声和短接噪声。分辨力噪声是由电阻变化的阶梯性所引起的，而短接噪声则是当动触点在绕组上移动而短接相邻线匝时产生的，它与流过绕组的电流、线匝的电阻以及动触点与绕组间的接触电阻成正比。
