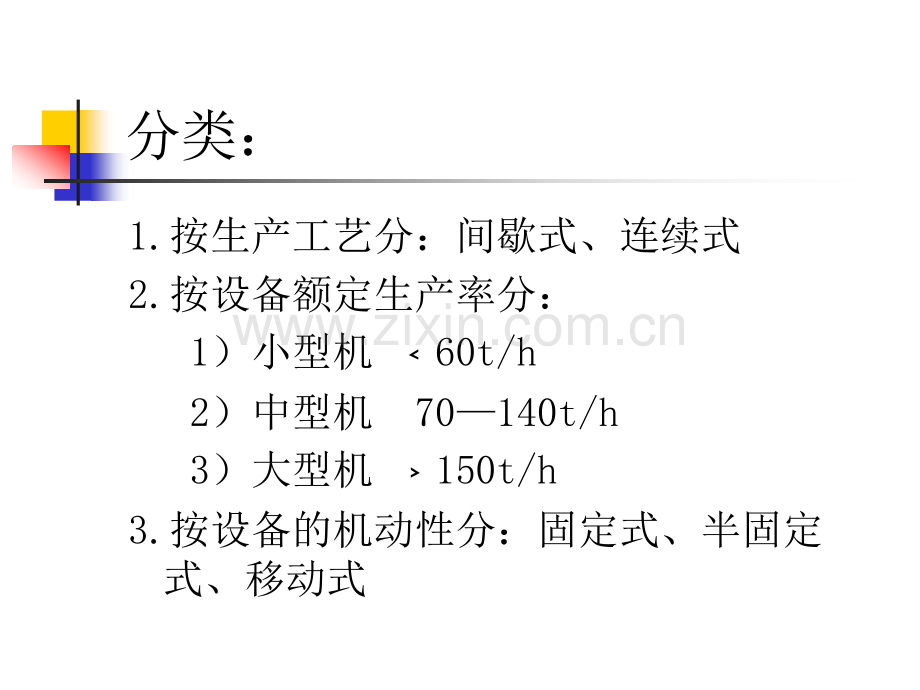

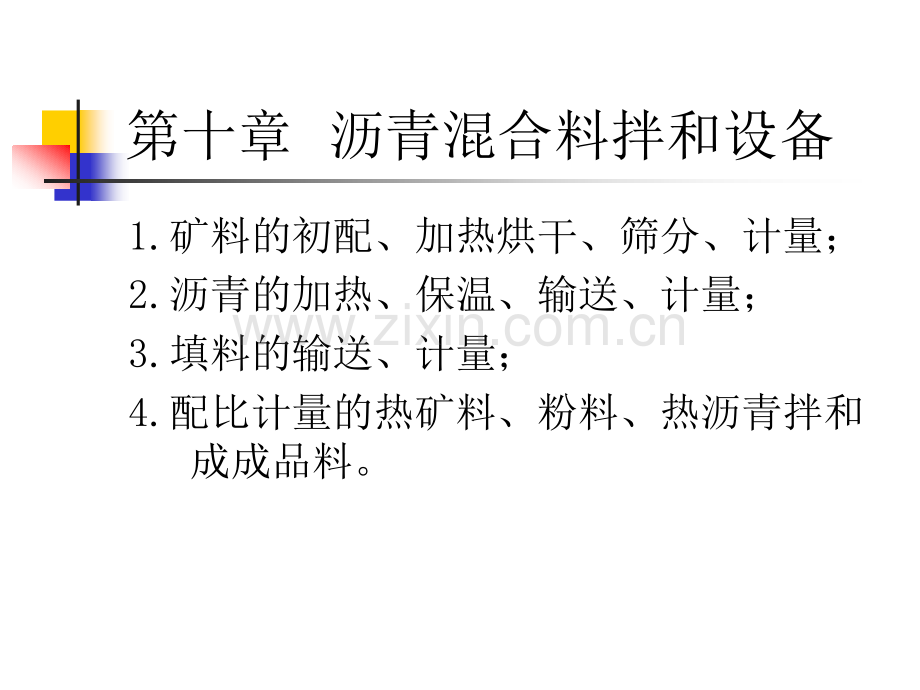

第十章 沥青混合料拌和设备1.矿料的初配、加热烘干、筛分、计量；2.沥青的加热、保温、输送、计量；3.填料的输送、计量；4.配比计量的热矿料、粉料、热沥青拌和成成品料。分类：1.按生产工艺分：间歇式、连续式2.按设备额定生产率分：1）小型机 60t/h 2）中型机 70140t/h 3）大型机 150t/h3.按设备的机动性分：固定式、半固定 式、移动式间歇式沥青混合料拌和设备移动式拌和设备滚筒式沥青混合料拌和设备第十一章 沥青混合料摊铺机n1.用途n2.分类：（1）按行走装置分：履带式、轮胎式（2）按传动系统分：机械、液压机械、液压传动（3）按熨平板加宽形式分：机械有级加宽、液压无级伸缩（4）按振捣装置的不同分：单振捣梁式、双振捣梁式 3.总体构造n动力系统动力系统四冲程柴油机功率储备大，额定扭矩与工作扭矩匹配合理，输出转速稳定，可靠性高、寿命长.n履带行走系统履带行走系统由液压元器件组成的高效可靠工作系统。采用驱动链轮、马达、减速机三位一体结构，方便维修，简化结构。n螺旋分料系统螺旋分料系统采用螺旋布置技术，将离析控制到最小。分料功率大，功率储备充足，螺旋及料槽设计合理，可进行大小叶片组合，组装方便。n刮板输送系统刮板输送系统刮板速度快，提高输料速度，提高工作效率。n集中润滑系统集中润滑系统集中润滑系统是摊铺机工作高可靠性的保证。n清洗系统清洗系统清洗系统是摊铺机工作效率的保证。采用专用清洗系统，清洗过程简便、清洗效率高。n料斗料斗料斗是摊铺机接收自卸车运卸混合料的装置。n机身机身高强度的机身，最大限度的提高工作可靠性。n电气系统电气系统采用专用控制器，将物料供给、振动、振捣、找平纳入自动控制系统中，自动化程度高、操作简便。n液压系统液压系统均衡的液压系统产生了稳定、精确和响应快速的控制。n熨平板熨平板熨平板能最大限度地提高摊铺质量。设置了外置多点式丙烷气加热装置，点火可靠，加热速度快热量分布均匀；配置熨平板涨紧装置，减小熨平板工作变形及扭转，提高摊铺平整度、使用寿命。n顶棚、围栏顶棚、围栏顶蓬、围栏可以提供劳动保护，提高操作者的工作效率。n找平系统找平系统n具有自动调平功能 n大臂大臂 n推辊推辊推辊是工作高可靠性的保证。推辊的弹簧阻尼装置，可以减小与卡车对接时的冲击，提高摊铺路面平整度。HA60C轮式沥青摊铺机第十二章 水泥混凝土搅拌设备n一.搅拌机n1.按工作性质分：周期式、连续式n2.按搅拌原理分：自落式、强制式n3.按搅拌筒形状分：鼓筒、锥式、圆盘式n4.按搅拌轴分：卧轴式、立轴式二.搅拌站n搅拌主机：1.自落式 2.强制式（立轴、卧轴）一罐9立方米第十三章 滑模式水泥混凝土摊铺机n一.用途n二.分类n1.履带式 （滑动模板）n2.轨道式 （固定模板）
