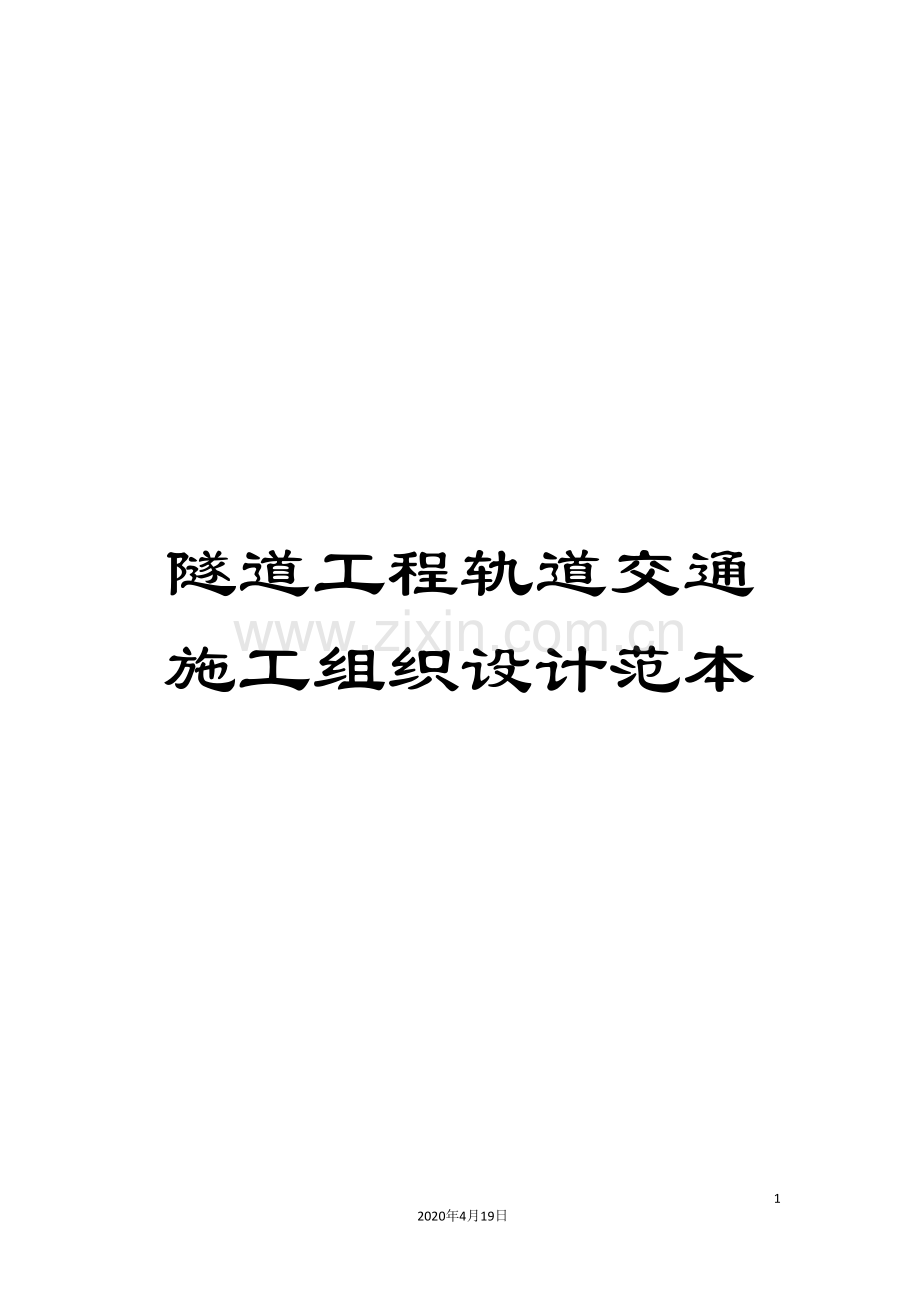

隧道工程轨道交通施工组织设计范本.doc

隧道工程轨道交通施工组织设计范本- 92 -2020年4月19日文档仅供参考第一章 编制说明及编制依据一、编制说明本施工组织设计编制的目的是用来指导工程施工的全过程,根据各种具体的施工条件、特点和现场实际情况进行统筹兼顾,为工程施工提供较为完整的纲领性文件,我们将以本组织设计为纲要并在此基础上进行深化,同时应做好以下几项工作,使本施工组织设计具有技术先进性,安排合理性、经济实用性和操作简易性的特点,用以指导工程施工与管理。1、拟定工程施工方案,确定施工程序、施工方法、劳动组织、技术组织措施。2、合理安排施工进度,特别是对安装工程的网络节点,土建总包进度计划的具体形象部位和时间,各专业设备安装交付时间作出具体部署。3、明确劳动力、机具、材料、构件及各种半成品的供应计划。4、对运输道路、场地利用,水电能源保证等现场设施的布置和建设作出规划,以便预计施工中的各种需要及其变化,做好事前准备。5、重点推广应用建设部提出建筑业10项新技术,为全面提高工程质量提供技术保证。6、建立完善的工程质量保证体系和确保工期的技术措施。本施工组织设计的编制是针对本工程的具体特点和环境因素,结合我公司多年来在类似工程施工过程中所积累的实践经验,本着以技术先进、优质、高速、安全、文明的施工组织为指导思想,从而编制成本工程的施工组织设计。二、编制依据1、国家及上海市建设工程强制性条文;2、本工程的有关设计施工图纸;3、本工程施工现场的自然条件及实际情况;4、国家及上海市现行施工规范及验收规范;5、国家及上海市现行安全生产、文明施工的规定;6、本公司ISO9002质量手册、程序文件、工程管理条例等有关文件;7、本公司自有的项目队伍素质和技术管理能力;8、本公司现有机械设备状况和调度能力。第二章 工程概况及施工特点分析一、工程概况工程名称:上海市轨道交通1号线富锦路停车场工程工程地点:富锦路停车场东南侧,距离富锦路停车场约150米处建筑面积:475 M2 结构层数:变电所为地下一层;地上一层框架结构。建设单位:勘察单位:设计单位:上海市隧道工程轨道交通设计研究院监理单位:施工单位:工程概况:本工程变电所为地下一层,层高2.7米;地上一层,层高5.1米;框架结构,室内外高差为1200mm。(一)、建筑概况1、墙身材料:0.000以下墙体采用C30砼,其中与土壤接触部位的构件砼采用P6抗渗砼;出室外地坪以上(包括地下室内隔墙)采用200厚加气混凝土砌块,MU7.5混合砂浆砌筑;砌体结构的相应构造措施必须满足抗震设防烈度7度的要求,砌体施工质量控制等级为B级;砌体与梁、柱或混凝土墙体结合处(包括内、外墙)设置细钢丝网片,网片宽400mm,沿界面缝两侧各延伸200mm,填充墙防开裂。2、地面:采用50mm厚C30细石混凝土找平油光,上涂环氧自流平地坪漆二度。3、屋面:在现浇钢筋混凝土板面上做1:6水泥焦渣最低处30mm厚找2%坡度振捣密实,表面抹光后做20mm厚1:2.5水泥砂浆找平层;高分子防水涂料上面做无纺聚酯纤维布隔离层;120mm厚水泥聚苯板保温层上做25mm厚1:2.5水泥砂浆内设镀锌钢丝网一层,网孔25*25。4、外墙:外墙为砖墙;外墙面采用10厚1:1:6混合砂浆打底,外立面装饰同已建降变为外墙面砖粘贴。5、内墙:(A)墙面:a、12厚1:3水泥砂浆刮糙(内加5%防水剂);b、8厚1:2.5水泥砂浆找平;c、建筑腻子批嵌打平;d、喷防潮底漆一度,面层喷涂料两度,第一度加5%的107粘结剂。(B)顶棚:a、现浇钢砼板下刷一道纯水泥浆;b、3厚1:2.5水泥砂浆加5%的107粘结剂找平(厚度以粉平为准,越薄越好);c、建筑批嵌腻子批嵌打平;d、喷涂料两度。6、门窗:断冷桥铝合金中空玻璃门窗;甲级钢质防火门。7、栏杆、扶手:76不锈钢扶手,50不锈钢立管。9、其它:雨水管采用150U-PVC落水管为内排水。(二)、结构概况1、本工程结构形式:地下一层,层高2.7米;地上一层,层高5.1米;框架结构。0.000以下墙体采用C30砼,其中与土壤接触部位的构件砼采用P6抗渗砼;出室外地坪以上(包括地下室内隔墙)采用200厚加气混凝土砌块,MU7.5混合砂浆砌筑2、本工程抗震设防烈度为7度,为类场地土,乙类建筑,抗震等级为二级,结构安全等级为二级,设计使用年限为50年。3、本工程基础埋深为-4.250、-3.050米,基础底板顶面标高为-3.950、-2.750米。本工程砼强度等级为:基础垫层C15;其余砼强度等级为C30,其中与土壤接触部位的构件砼采用P6抗渗砼。4、钢筋采用HPB235、HRB335,钢筋接头连接均采用钢筋等强度滚直螺纹连接,连接区段接头率:柱不宜大于50%,梁、板、墙等构件不宜大于25%,且连接接头须相互错开。5、框架填充墙沿柱高每隔500mm设置26(圈梁处为212)拉筋,伸入墙内不得小于墙长的1/5且不应小于700mm;非承重隔墙中构造柱在宽度大于等于2.10m的门窗洞口两侧及沿墙长每隔34m均设置构造柱240*墙厚,内配412主筋6200箍筋,采用C25混凝土浇筑;当墙高超过4m时,须在墙高中部或门洞顶部设置圈梁,内配412主筋6200箍筋,采用C25混凝土浇筑;后砌隔墙墙长大于5m时,墙顶与梁、板有可靠连接。二、施工现场条件及总体概况本工程现场场地宽敞,现场”三通一平”已基本完成。我公司进驻施工现场后,将立即组织安设施工用水、用电管线及搭设施工用房,并按照施工总平面图的布置。修筑施工通道,并设置排水明沟和沉淀池,按标化工地的要示组织施工现场管理。具备开工条件,施工单位自现场硬地坪制作开始至土建、安装、室外总体等全部施工内容。现场施工用电、用水由甲方指定电源、水源,现场设置水表、电表计费。现场交通便捷,地理位置优越,施工条件良好,地下水位较浅,属潜水型,对砼无侵蚀性。第三章 总体目标一、指导思想我公司的质量方针是”重质量、守信誉是本公司永恒的宗旨,为业主建设满意的工程是我们鲁易人的第一使命”。树一块牌子,建一方市场,本工程规模大,质量要求高,施工配合面广,如何优质、高效低耗、按期、安全、文明地建好该工程,是我公司在强手如林的南京创业的重要里程碑,因此,我公司将非常重视该工程的施工质量,将该工程列入本公司本年度重点工程之列,在此我们派遣有经验的项目经理贺越、张长友同志担任本工程项目正、副经理,全面调度公司人、财、物,积极推广应用新技术、新材料、新设备,严格按照ISO9002质量体系运行,精心组织,科学管理,确保预期各项目标的实现。二、工程质量目标工程质量是企业的生命,本公司始终坚持走质量兴业之路,并在近几年的工程质量上取得了丰硕的成果,对创优质工程已积累了一定的经验,我们非常重视本工程的施工,决定本工程的质量目标为确保100%的质量合格率。三、现场安全、文明目标现场安全生产与文明施工是否协调直接关系到正常的生产、生活,是确保工程顺利进行的重要保障,并能树立起本公司在社会上的良好形象,增加企业的无形资产,为此,决定本工程安全、文明施工目标为达到上海市安全生产标准化管理达标工地和上海市市级文明工地;杜绝死亡及重大安全事故,轻伤率控制在万分之一以内。四、工期目标本工程的早日建成,能够降低工程成本,对建设单位与施工单位均有十分重要的意义,因此本工程施工工期目标为90日历天。计划于 10月20日开工(挖土之日),至 1月18日全部竣工。五、服务承诺为业主建设满意的工程是我们鲁易人的第一使命与责任,在狠抓质量预控与过程控制的同时,在工程竣工后我们将严格按有关国家、上海市及本公司ISO9002质量回访制度与服务计划,对回防发现的质量问题以及业主意见给予完善的处理措施,保证业主随叫随到,直到满意为止,确保工程使用功能与双方的利益和信誉。对于在保修期限内出现的质量问题,我们将在接到保修通知之日起7日内派人修理。对于涉及结构安全或者严重影响使用功能的紧急事故,我们将接到保修通知后,立即派人赶到现场进行抢修。根据中华人民共和国建设部令第80号令,在正常使用条件下,房屋建筑工程的最低保修期限为:1、地基基础工程和主体结构工程,为设计文件规定的该工程的合理使用年限。2、屋面防水工程,有防水要求房间和外墙面的防渗漏,为5年。3、电气管线、给排水管道、设备安装为2年。4、装修工程为2年。房屋建筑工程保修期从工程竣工验收合格之日起计算。第四章 施工总体规划及部署一、施工部署(1)配备严密的两级管理组织机构,施工现场组成一套充满活力,刻苦钻研,承担过类似工程施工,具有丰富施工经验,并能吃苦耐劳的项目经理部管理班子,对整个施工全过程进行科学管理。(2)在施工全过程中,从施工准备,技术方案选定,材料运输,平面布置等直到竣工,应从施工承包的角度出发,站在各专业配套施工单位的立场进行全面、综合考虑,并从工程项目管理和施工现场标准化入手。(3)为确保工程质量及施工的连续性,各专业工种之间应高度统一、相互配合、相互衔接、平等流水、交错作业。整个施工过程应遵循”先地下,后地上;先结构,后装饰;先土建,后安装;”的总原则进行。二、施工程序场地平整土方开挖垫层施工砖胎模施工基础底板、基础梁扎筋支模基础底板、基础梁砼浇筑(养护)搭设排架支设墙模、梁模、板模、柱模0.000以下部分结构浇筑砼上部主体结构施工地下部位拆模后室外回填土内、外装修工程施工室外总体施工竣工验收。(安装工程配合同步或穿插施工)三、组织机构工程实行项目法施工,现场成立项目经理部,全面履行合同,对工程进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则,组建强有力的施工队伍进行施工,同时接受业主、监理的监督,以确保质量和工期。工程有关生产、技术、质量、经济、安全的各项工作实行项目负责制实行动态管理、优化组合机制,在施工组织安排上准备采取以下相应措施:(1)为保证工期,在编制施工总进度计划的基础上再编制分阶段施工作业计划,以控制分部分项施工进度,认真组织劳力,并根据施工需要加班加点和调拨人员,保证施工进度和不产生停工、窝工现象,充分发挥参战施工人员的积极性,保证如期安全的完成业主交给的施工任务。(2)加强计划管理,做好准确的月、周和日工作计划,建立可靠的材料、后勤保证体系,随要随运,保证供应。(3)本工程结构砼全部采用商品砼,搞好与砼供应商的协作关系,加强计划调度,确保施工需要,并到商品砼管理交易市场交易,签订合同。四、施工准备1、外业准备根据业主提供的水准点及基线,先测设控制网,再引测本工程控制轴线。按照业主批准的施工平面图,平整现场,布置水、电、道路及生产和生活临建。组织施工队伍进场,并进行安全文明教育。组织设备及材料进场。张贴安民告示,建立社区共建制度,由居民代表来担任义务监督员,并及时与周边及有关工程管理部门取得联系,以便得到周边居民和上述单位对工程建设的支持。2、内业准备熟悉施工图,进行图纸会审,及时解决设计与施工之间存在的问题。组织力量编制分阶段、分专业的施工组织设计和质量保证计划及施工图预算。编制月生产计划及日作业计划,编制材料、劳动力、设备月进场计划。进行施工图翻样工作,编制钢筋、构件、模板加工计划,明确外加工构件、模板的数量、质量标准及进场时间。对工程用材料进行检测,砼强度等级进行配合比设计。进一步深化施工方案。五、施工现场总平面布置1、生活区布置因本工程地处闹市,现场场地狭小,故不予考虑生活区的布置2、办公区布置计划搭设一层办公房一幢,采用活动房搭设,每间3.66米共4间,布置施工办公室、质安管理资料室;项目经理室;监理、业主办公室;会议室。办公室前布置七牌四图黑板报、花坛、绿化及旗杆等。3、施工区布置施工区内布置钢筋加工棚及堆场、木模加工棚及堆场、搅拌机场地、土建水电物料仓库、标准养护室及各种施工机械等布置。4、施工大门、围墙布置根据甲方提供本标段基地范围,施工大门设置在工地西侧中心路道边,大门采用公司统一标准制作,并搭建12的门卫值班室。5、施工用电、用水布置(1)临时施工用电:本工程施工用电根据业主提供电源点,现场设置总配电房集中管理,从总配电房接出。(2)临时施工用水:根据业主提供水源点,接水表布置。场内定点设置消防器材。6、场内排水布置场内排水计划布置沉淀池,池壁均用砂浆抹光,沉淀池尺寸为500500500mm3,施工废、污水经过三级沉淀池沉淀后,排入城市下水管道。施工现场布置具体详见附图()六、主要施工工艺选择 土方工程:基坑开挖均采用放坡局部开挖,基土开挖采用机械开挖为主,辅以人工基底修整,配合运输车将土方运至甲方指定的土场。 钢筋工程:本工程钢筋采用现场加工制作,钢筋加工连接采用钢筋等强度滚直螺纹连接,场内运输以人工搬运为主。 模板工程:本工程模板采用五夹板拼制,支撑采用48钢管。 混凝土工程:本工程所有混凝土均采用商品砼,混凝土汽车泵泵送浇筑。 脚手架工程:本工程室外脚手架采用扣件式双排钢管落地脚手架搭设。七、施工进度计划本工程施工总工期计划为90日历天,计划于 10月20日开工(挖土之日),至 1月18日全部竣工。(具体进度计划安排详见)八、施工现场组织机构本工程现场设立项目经理部,实行项目经理负责制,下设施工技术、质量检查、安全检查、材料、预算、后勤,在项目经理统一指挥下,各组的主要职能如下(附后):施工技术:会审施工图纸,编制实施施工方案,进行模板工程翻样及钢筋翻样,进行施工测量及技术资料整理,负责向操作班组进行分部分项工程的施工技术交底,解决施工中出现的各种技术问题,以施工图纸及有关的国家规范、规程为准,组织本工程施工。质量检查:熟悉施工规程、规程及质量检查标准,进行各道工序的质量交接验收工作,对进场材料质量及现场施工质量进行检查监督。明确本工程的质量目标,开展操作班组之间的质量评比活动。安全检查:熟悉安全操作规程及职工劳动保护条例,负责工程施工过程的安全文明检查并提出整改意见。材料:熟悉材料的性能及质量要求,编制材料采购供应计划,按工程需要及时采办相应的建筑材料,并作好现场材料的入库、定点堆放等保管工作,及时向施工技术组提供材料质量书面证明资料。财务预算:作好本工程的成本核算,工作量统计,工程款收取,施工预算变更调整等工作。后勤:负责生活后勤,现场保卫,场容场貌保洁工作。本工程劳动组织按专业编制各操作班组,如木工班、钢筋班、架子班、砼工班、泥工班、安装班等,实行统一指挥,协同作业。在结构施工阶段配一个施工队,一个施工队内设相应的各种专业班组,在同一施工楼层以各工种为单位,平行流水,交叉施工。进入装修阶段后,劳动力组织形式作相应调整,专业班组配备亦作及时调整,实行专业班组分层流水作业。保证安全管理人员网络图项目经理:专职安全员 项目副经理 项目工程师施工作业班组保 证 施 工 质 量 管 理 人 员 体 系项目经理:项目副经理项目工程师预算组资料组技术组安全组材料组质量组施工组施 工 班 组全体施工人员九、施工管理机构职责保证体系(详见附表一)1、项目经理 确定项目经理组织机构并配备人员,并按工程施工进度适当组织调整,制定规章制度,明确有关人员的职责,组织项目经理部门开展工作; 实施工程合同,代表企业认真履行承包合同中的各项条款,确定工程管理总目标和阶段目标,进行目标分解,制定总体控制方案,确保项目高效、优质、低耗建设成功; 贯彻执行国家和南京市有关法律、法规和政策,执行企业的各项管理制度和规定。 负起施工总承包的职责,协调本组织机构与协作单位之间的相互配合及经济技术关系,代表企业法人进行有关签证,并进行相互监督、检查,组织全体建设者实现工期、质量、技术、成本、安全及文明施工目标; 科学、及时地作出项目管理决策,包括出现的非规范事件和下级请示的重大问题; 建立、完善内部及对外信息管理系统。协调总分包之间的关系,协调好施工作业队之间的关系,土建与安装的关系,重视公共关系; 组织及主持项目施工组织设计的编制,领导和组织项目管理工作; 坚持两个文明建设,不断提高项目部人员的思想政治素质和精神面貌。2、项目生产副经理 协助项目经理,抓好项目部施工生产管理工作,确保工程质量,形象进度,安全生产等指标的完成,使承包合同如期完成; 按施工组织设计部署,指挥施工生产,分管负责劳动力,材料机构等计划平衡,争取达到最佳组合; 熟悉图纸和了解施工现场周围情况,参加讨论施工方案,设计交底,安全现标,材料节约措施等工作,负责办理设计变更和额外签证手续。 参加项目部召开的生产例会,汇报工程进度及下一步生产工作安排,切实抓好施工生产; 协助项目经理,切实搞好施工现场文明施工标准化工作; 分管负责做好施工班组交底工作,督促施工班组严格按工艺、安全生产要求组织施工; 以包清工合同及预算量为根据,在任务单施工内容完成后签署意见,并合同有关部门进行考核; 严格执行截桩、挖土和砼浇灌令,负责做好”三令”验收准备工作,并做好无令不准施工。3、项目工程师 在项目经理领导下,对项目工程的施工技术管理工作负具体责任; 负责组织项目施工管理人员学习和贯彻执行国家、南京及公司颁发的施工技术规范、规程、规定和标准等技术文件; 组织项目管理人员,学习和熟悉施工图并按图施工。参加图纸会审,负责分部分项工程的技术质量和安全生产交底; 参与施工组织设计的编制并汇总上报,认真实施已审批的施工组织设计; 参与项目工程生产计划的安排,解决施工中的技术问题,及时办理设计变更和技术核定,并建立台帐; 负责项目工程的翻样图和外加工计划的复核工作并指导和协商项目部翻样、砌筑的施工员的技术业务工作; 具体负责截桩、挖土及砼浇灌令的送审和签发工作,负责隐蔽工程验收,自检和申请工作,并及时通知建设单位、监理单位和上级质监部门验收,并做好资料汇总工作; 负责分部分项工程技术复核及汇报工作,并督促有关人员及时做好技术复核自检和申请; 具体负责砂浆和砼级配管理工作,做好级配申请单的复核和签发,并督促试验人员做好粗细料的分析,水泥复验及试块计划的执行; 配合项目经理做好基础、结构和装饰工程的预验收及资料准备工作,负责收集整理项目工程施工技术资料,竣工后交项经部资料员; 按合同要求负责编制竣工图; 负责项目工程技术节约措施的实施,结合工程特点推广科技成果,开展技术开发、合理化建议和小改小革活动; 具体负责工作质量事故的分析和整改,以及质量返修等工作。4、施工员 在项目经理和项目工程师领导和指导下,具体负责执行项目工程施工管理和安全管理工作; 熟悉施工图纸并按图组织施工,参加图纸会审、施工技术方案讨论等各项技术环节工作; 认真实施经审批的施工组织设计,并按施工方案要求合理组织施工工序搭接,在保证工程质量的前提下,确保施工进度; 负责实施施工总平面布置,按平面图负责申请和组织力量进行临设搭建,包括施工便道、水电管线、排水管沟、现场”五有”设施的搭建工作; 以分包合同及预算工程量为依据,按要求认真签发施工作业任务单及限额领料单,并根据预算用工总量进行严格控制; 在总进度计划控制下,积极参与编制工程季、月、周、日计划,根据工程进度及时提出机械进出场时间要求,认真编制工程材料、周转设备材料使用需求计划; 负责级配申请单,未经技术负责人复核签字不准施工,并监督施工班组按级配单配料,负责督促试验员按计划做好试块; 负责做好技术复核、隐蔽工程的自检工作,会同技术负责人、翻样和砌筑进行复核和验收,并负责监督施工班组进行整改; 做好分项分部工程施工前班组的技术、质量、安全交底,检查并监督班组按操作规程、质量验收标准进行施工; 具体负责施工现场标准化管理和实施工作,认真执行施工组织设计的安全技术措施和安全生产有关规定,(动力证开具)并建立台帐; 按要求逐日记好施工日记及有关台帐。5、质量员 在项目经理和项目工程师领导下,负责整个施工过程中的质量管理工作; 熟悉施工图纸,掌握施工重点,参加施工组织设计有关条例的编制和审核,提出有关质量保证措施; 严格按现行建筑安装工程质量检验评定标准,进行产品评定,坚持原则,行使质量否决权,并按规定填写质量验评记录表; 严格执行工艺标准,加强施工过程中的质量管理工作,对影响工程质量项目及时开出整改单,并督促检查施工人员的整改; 督促做好自检、互检、专检工作,隐蔽工程验收按规定会同有关部门、单位做好验收认证工作; 参加基础验收、结构中间验收、工程验收和质量检查活动; 做好主管工作资料积累。各类验收单,评定单及有关台帐记录,填写及时正确; 贯彻质量新要求、新标准,对职工进行质量教育工作。及时做好对施工班组任务单的质量签证工作; 做好质量事故原因的分析,按”三不放过”原因处理,并及时汇报上级部门。6、安全员 认真贯彻执行国家、上海市制定的劳动保护和安全生产政策、法令和企业安全生产规章制度; 在项目经理和分管负责人的领导下,做好安全消防管理和监督检查工作,协助和参与项目安全生产检查工作,具体落实安全生产考核制度; 参加审查施工组织设计和安全技术措施计划并对贯彻执行情况进行检查; 督促有关部门在签订施工合同的同时,签订安全生产协议,发生事故及时上报上级部门; 协助项目经理,定期组织召开安全工作会议,分析安全、消防工作现状,研究工作中存在的问题,及时提出意见,向领导和上级部门汇报安全工作情况; 经常性地做好安全、消防教育,宣传巡检工作教育,操作人员遵章守纪,对违反安全、消防规定的行为坚决制止,及时汇报,并提出处理意见; 参加对施工现场搭设的脚手架、施工电梯、塔吊和安全设施及机械设备的验收工作; 负责消防器材的管理和日常检查维护工作,保持消防器材性能良好; 做好安全消防资料的积累和整理工作,认真抓好施工现场标准化管理工作,经常检查并做好内部资料台帐; 发生重大伤亡事故应立即抢救伤员,迅速上报,保护现场,参加事故调查;7、材料员 在项目经理及主管负责人的领导下,具体负责现场材料管理,制定材料管理规划,及时提供用料信息,组织料具进场,加强现场材料的验收、保管、发放、核算,保证生产需要,努力做到降低消耗,场容整洁,现场文明; 做好材料计划管理工作,及时编制材料计划并提出材料申请及加强计划,经审批后送有关部门单位,并做好供应工作; 按材料采购权限,做好选择采购方式,了解市场信息,参照项经部制定的材料单价表,实行”三比一算”的择优选购,落实采购降本的目标动态管理,参与和加强材料采购合同管理; 编制单位工程耗用材料的控制指标,提供材料的降本目标,并具体落实,进行动态控制; 各类料具进场都要认真验收入库,主要材料要附有质量证明,并做好验收日记,发现短缺、次等及时索赔; 做好材料进场调拨、转移、领用等工作,现场耗用材料都实行限额领料制,待分部分项工程结束算限额单,分析节超原因; 做好与文明施工有关的材料堆放管理工作,加强对班组落手清工作的检、督促、整改; 严格执行仓库管理制度,堆放整齐、合理,帐、物、卡相符; 做好材料核算管理工作,准确及时地完成各类报表、台帐等工作。加强三材用量核算及时登入”三材”卡,认真整理各项原始单据及原始记录,实事求是编制竣工三算对比表,核算用料节超,单位工程技术经济资料,不弄虚作假; 协助做好工程竣工工作,盘点余料要及时整理退库或转移。8、翻样员 在项目经理和项目工程师的领导下,做好木工(钢筋工)等相关工种的施工技术管理工作; 熟悉施工图,并按图施工,参加图纸会审、施工技术方案讨论等各项技术环节工作; 根据工程进度及时提出构配件、成品、半成品、工程材料及设备材料的加工、申请计划,并绘制加工详图和模板排列、支撑方案图、施工详图; 参与对进场的材料、成品、半成品的构配件质量复验以及使用监督; 负责模板或钢筋工等相关工种施工前的技术质量、安全生产等交底施工中的技术指导,并督促技术质量措施和技术节约措施的落实; 负责木工或钢筋工等相关工种的分项工程施工质量检验并会同有关人员进行质量等级评分; 主动与协作单位联系,发现加工问题应及时与厂方有关人员联系解决;9、砌筑 在项目经理及项目工程师指导下,做好泥粉工等相关工种的施工技术管理工作; 熟悉施工图并按图施工,参加图纸会审,施工方案讨论等各项技术环节工作; 应积极配合测量员做好建筑物测量定位,埋设控制桩、轴线桩和水准标高点工作,并具体一般工程上结构等引测工作; 按施工图或按组织设计规定,埋设沉降观测点,负责每加高一层或一次荷载进行沉降观测,并做好记录; 具体负责轴线、标高及皮数杆设置等有关技术复核项目的自检和申请工作; 负责泥粉工等相关工种的施工前技术质量、安全交底施工中的技术指导,督促技术质量措施和技术节约措施的落实; 负责泥粉工等相关工种的分项工程施工质量检验,并会同有关人员进行质量评分。10、后勤总务员 在项目经理的领导下,负责项目部内部后勤保障及环境卫生管理工作; 按施工现场标准化管理要求,组织参与施工现场临时生活设施的搭设和验收工作; 认真做好项目部食堂内部管理工作,严格贯彻国家卫生法和企业有关规定,严格控制污染点,搞好后勤服务工作; 负责对办公室、集体宿舍、食堂等公共场所的环境卫生进行指导整改,做好整齐干净,参与有助于项目管理的公共关系问题的处理; 有权对违反卫生规定的项目部人员及分包单位人员,责令其限期整改,或罚款处理; 做好现场”五有”齐全工作,消灭”四害”孽生地各集污水现象; 负责制定项目部生活卫生后勤服务的有关管理办法,参与签订各类服务协议,办理有关结算付款手续; 建立和健全有关帐册和台帐; 协助项目部做好项目部的防冻保暖、防暑降温工作。11、预算员 工程项目开工前必须熟悉图纸,熟悉现场,熟悉工程合同或协议; 编制预算必须获取技术部门的施工方案等资料,便于正确编制二算; 参与各类合同的洽谈,掌握有关资料,作出单价分析,供项目经理参考; 用好定额及时掌握有关经济政策、法规的变化,如人工费、材料费等费率的调整,及时分析提供调整后的数据; 正确及时编好施工图预算,正确计算工程量及套用定额,做好工料分析并提出部位总价,供项目经理参考; 施工过程中及时收集技术变更单和签证单,装订成册,并编号及时做好补充预算,作为工程竣工后决算的依据; 协助项目经理做好各类经济预测工作,对各类分包项目都要做到先算后做、边算边做,提供有关预测资料当好参谋; 正确及时编制竣工决算,随时掌握预算成本实际成本,做到胸中有数; 做好二算对比工作,经常性地结合实际开展定额分析活动,对各种资源消耗超过定额取定标准的,及时向项目经理汇报; 依照合同条款进行分析、抓好签证、消化不利因素,认真分析,为我所用; 按合同及项经部规定,做好各类台账登记及单位工程技术经济资料; 及时做好项目经理交办的其它工作;12、资料员 在项目经理及主管领导的领导下,负责本项目部的文件及有关资料、各来往信件,分包单位的业务联系单及各种业务信件的收集工作; 负责各类合同、业务信件、公函、文件的台帐登记管理工作; 负责各类合、业务信件、公函、会议纪要、合同等资料的收集、运转、催办、归档及保管工作; 负责本项目的公章保管、使用,公章签发有凭证,符合要求; 配合项目经理热情招待外来人员,并按来访事项负责联系、落实,并做好记录; 及时做好项目经理及主管领导交办的任务。第五章 各项资源计划一、机械设备使用计划(详见附表三)二、主要材料供应、使用计划 混凝土:本工程所有砼采用商品砼施工。 钢筋:钢筋采用现场加工制作,现场绑扎。 模板:模板全部采用木模五夹板拼制,现场加工制作。 周转材料:1) 计划投入本工程五夹板1700平方米。2) 计划投入48钢管30T。3) 计划投入养护麻袋100只。三、技术装备物资计划1、本工程计划配备DJ6经纬仪一台,主要用于施工测量定点,垂直度控制。2、计划投入本工程DS3水准仪二台,主要用于水平标高控制。3、计划投入砼试模2组,多功能质检尺1把,控制好砼质量及墙体质量。(详见附表) 质量检测计量器具配备一览表名 称型号规格数 量使用范围使用部门经纬仪DJ61台结构楼层轴线控制引测垂直控制测量、技术水准仪DS31台结构楼层标高水平控制、沉降观测测量、技术钢卷尺50M2把楼层弹线和模板尺寸、标高的度量复核施工员塔 尺5M1把沉降观测、标高的测量施工员砼试模15CM32组制作砼试块 送样员砂浆试模70.731组制作砂浆试块送样员磅 称1T1台控制配合比质量员多功能质检尺1套控制垂直度、平整度质量员四、劳动力资源计划我们将组织精兵强将,派遣具有丰富施工经验的项目施工队伍,优秀的领导管理班子进场施工,以确保现场各项施工管理步步到位,配备充分的劳动力是确保工程如期完工的一项有力保障。本工程劳动力组织计划详见后附表及。五、隐检验收、技术复核计划1、隐检验收各分部分项工程隐检验收,均由项目部自检合格后报公司工程部复检。复检经过后24小时内书面通知业主及监理公司和质监部门,经业主、监理单位共同验收,并做好隐检记录,验收合格后再进行下一道工序。2、技术复核本工程为框架结构,保证砼柱、墙的垂直度及轴线准确是重点之一,因此必须严格执行技术复核制度,防止出现技术差错,各级技术管理人员及班组长均须认真严格执行技术复核制度,做好技术复核记录,根据施工进度要求分段分次进行复核验收,做到施工一个分项工程,复检一次,不得遗漏,不得相互代替,不经验收,技术负责人不签署技术复核记录,不得进行下一道工序施工。第六章 施工管理措施一、技术管理 收到正式图纸后,组织力量做好图纸审查和各专业图纸会审工作,及时解决图纸上的问题,由专人负责管理洽商。 设专人负责编制施工组织设计、单项施工组织设计及新技术工艺卡,结合施工实际,严格审批、变更及检查制度,做到先有方案后施工。 除编制施工组织设计、工艺卡外,组织学习和做好各级技术交底和培训上岗教育工作。 组织加工订货翻样工作,统一管理内外加工订货事务,执行加工订货复验工作。 施工过程中要认真积累技术档案资料,明确入档项目、份数及标准。及时收集资料,按国家重点工程要求编制竣工档案。 加强原材料检验、试验及管理工作,原材料出厂合格证、准用证和现场复验证明资料。 加强特殊过程技术控制,如屋面防水、桩基施工等。 加强测量、放线、标高控制管理,加强沉降观测和联络。 成品保护的技术措施。二、质量管理 分解施工质量控制目标,明确单位工程质量目标和分部分项工程质量目标。 建立健全施工质量保证体系,落实岗位责任制,职责到人,实行考核制度。 成立创优质量领导小组,引导项目部开展创优的各项活动。 严格质量验收标准,贯彻质量样板先行制度,实行甲、乙、监理三方共同验收确定制度。 重点抓好屋面防水,桩基、钢筋对焊、混凝土振捣及主体结构工程质量。 利用信息电脑化管理程序,将信息进行汇总、对比和分析、上报,共同研究、决策以提高工程质量。 执行自检、互检、交接检验制度,并报监理进行隐蔽工程验收。 严禁执行砼浇灌令等总工程师签字制度。 定期和不定期地邀请有关专家进行现场指导。 工程竣工后,我们将派专门服务小组做好工程回访和服务工作,保证随叫随到。三、安全管理 现场成立安全生产领导小组,明确安全生产管理目标。 建立健全安全生产保证体系,落实安全生产岗位责任制和考核制度。 由主管生产的负责人主持安全活动,配备专职安全员,严格安全值班制度。 严格执行JGJ59-99。 严格执行(JGJ-46-88) 做好工人入场三级安全教育,贯彻现场各项安全管理制度。 加强对”四大伤害”事故的预防和控制。 大型施工机械的检测制度,必须由有关权威检定部门鉴定合格后挂牌使用。四、消防管理 现场成立防火领导小组,组织落实现场防火管理的各项工作。 建立义务消防队,人数不少于职工数的10%,开展经常性的活动。 除消火栓外配备必要的消防器材,并进行定期检查、维修、保养。 严格执行现场使用明火制度。 现场设置消防器材布控图,加强重点防火部位的防火管理。 加强对易燃易爆物品的管理,主要是氧气、乙炔的管理。 确保现场消防器材完整有效,消防通道畅通。五、文明施工管理 现场成立文明施工领导小组,明确分工,责任落实到人。 严格按上海市创立文明工地要求进行组织落实。 现场划分卫生包干区域,专人负责,并落实考核制度,定期检查评分考核成绩上牌公布。 宿舍建立每周考核评比制度,采用流动红旗和奖罚措施。 厕所墙沟贴白磁砖、自动冲水箱,并定人定时进行清扫和消毒,使厕所无臭味和表面清洁。 食堂卫生应符合要求,炊事人员应持证上岗和佩带”三白”。 落实切实有效的灭蝇措施,防止传染。 设置化粪池、沉淀池、排水沟和车辆进出冲洗点。 现场设置集中茶水亭、茶桶加盖上锁,茶桶边放置好消毒水。六、施工进度管理1、技术保证措施 确定施工总进度计划和单位工程施工进度计划。 编制周计划和月计划,并与单位工程施工进度计划进行比较、分析和采取必要的措施。 按区域和区域内进行组织流水施工,减少工序搭接窝工和停工现象。 合理确定施工顺序和组织施工。2、材料、设备保证 为了确保各阶段计划顺利完成,合理配置周转设备和机械设备。 根据进度需要,备足施工材料与供应商保持密切联系。 利用机械化施工和混凝土商品化的优点。 必要时多投入周转设备材料来保障。3、劳动力保证 根据方案实施要求及施工进度和劳动力需求计划,组织调动劳动力。 运用劳动力激励
