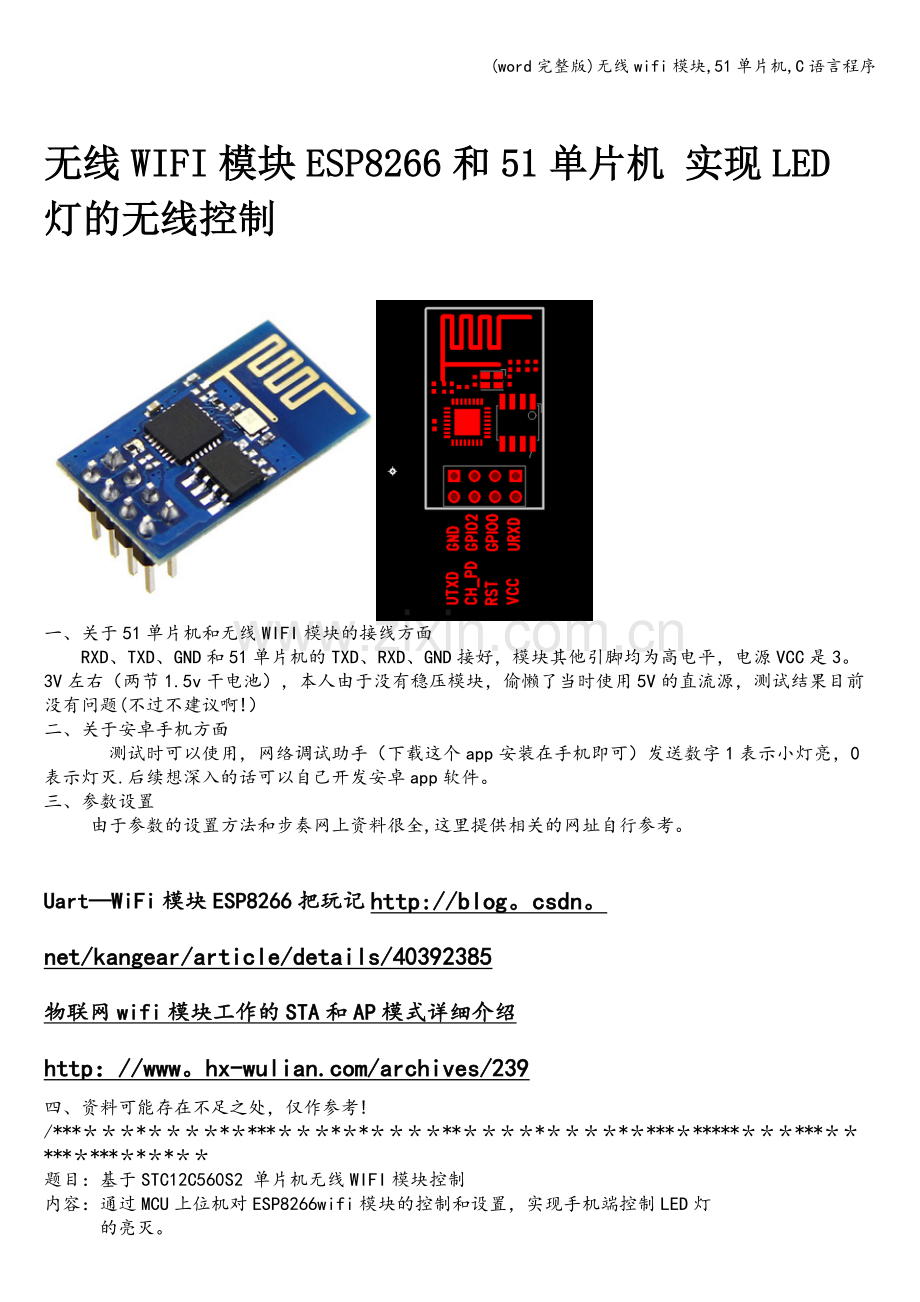

(word完整版)无线wifi模块,51单片机,C语言程序无线WIFI模块ESP8266和51单片机 实现LED灯的无线控制一、关于51单片机和无线WIFI模块的接线方面RXD、TXD、GND和51单片机的TXD、RXD、GND接好，模块其他引脚均为高电平，电源VCC是3。3V左右（两节1.5v干电池），本人由于没有稳压模块，偷懒了当时使用5V的直流源，测试结果目前没有问题(不过不建议啊!）二、关于安卓手机方面 测试时可以使用，网络调试助手（下载这个app安装在手机即可）发送数字1表示小灯亮，0表示灯灭.后续想深入的话可以自己开发安卓app软件。三、参数设置 由于参数的设置方法和步奏网上资料很全,这里提供相关的网址自行参考。UartWiFi模块ESP8266把玩记http:/blog。csdn。net/kangear/article/details/40392385物联网wifi模块工作的STA和AP模式详细介绍http：/www。hx-四、资料可能存在不足之处，仅作参考!/*题目：基于STC12C560S2 单片机无线WIFI模块控制内容：通过MCU上位机对ESP8266wifi模块的控制和设置，实现手机端控制LED灯 的亮灭。注意：该型号单片机是普通89C51单片执行速度的12倍，内含RAM1280字节，ROM为60K,PCA 计数器，PWM发生模块，ADC转换模块等,晶振一定是11.0592MHz.*/include reg52.h /包含头文件#define uint unsigned intdefine uchar unsigned char#define RELOAD_COUNT 0xFA/宏定义波特率发生器的载入值/define RELOAD_COUNT （256-（(11520000/16)/12)/9600） 也可以或波特率9600 /256晶振频率/波特率x16=BRT/*LED灯对应P0口的1个端口*/sbit LED0=P32；/*波特率发生器相关功能寄存器的定义*/sfr AUXR=0x8E；sfr BRT=0x9C；sfr AUXR1=0xA2;/*相关变量*/uchar Receive，i； uint n；uchar Recive_table15;/用于接收wifi模块反馈到MCU上的数据/*名称:延时函数作用:毫秒级延时,微妙级延时函数，为数据收发完成作等待。.。.。.*/void ms_delay（uint t)uint i,j;for(i=t；i0；i） for(j=110；j0;j-）;void us_delay（uchar t)while(t-）;/*名称:波特率发生器函数作用:波特率发生器可以是T1定时器实现，也可以是MCU内部独立的波特率发生器，各自不同的载入值计算式，具体根据寄存器相关设置来参考计算,以实现异步串行通讯。（经测试，两种设置方式均可用,可任选一种。）*/void Uart_Init(）/使用定时器1作为波特率发生器（STC89C52、STC89C51、AT89C51或者STC12C560S2等均可）SCON=0x50;/设置为串行口以方式1工作，8位异步通讯，允许接收中断。/一帧信息为10位，1位起始位，8位数据位(低位在先）,1位停止位。PCON=0x80；/SMOD波特率选择位为1，SMOD=1.TMOD=0x21；/设置定时器1为波特率发生器，工作在模式2，8位自动装载TH1=RELOAD_COUNT;/波特率9600 ，TH1=256-FOSC/16/12/波特率TL1=TH1；EA=1; /总中断打开ES=0; /关闭串口中断TR1=1; /启动定时器1/void Uart_Init(）/使用独立的波特率发生器（STC12C560S2或带有独立波特率发生器/、/的单片机均可）SCON=0x50;/设置为串行口以方式1工作，8位异步通讯，允许接收中断.PCON=0x80；/SMOD波特率选择位为1,SMOD=1.BRT=RELOAD_COUNT; /波特率9600 256晶振频率/波特率x16=BRTAUXR=0xD5;/T0、T1不12分频，速度是89C51的12倍，启动独立波特率/发生器，每个时钟计数一次/设置串口1的波特率发生器为独立波特率发生器，AUXR1=0x80;/切换到P1口ES=1;/开启串口中断EA=1；/开启总中断*/*名称：串口发送函数功能：MCU向其他与其连接的设备发送数据(此处是无线WIFI模块ESP8266)*/void Send_Uart（uchar value）ES=0；/关闭串口中断TI=0；/清发送完毕中断请求标志位SBUF=value；/发送while(TI=0）；/等待发送完毕TI=0；/清发送完毕中断请求标志位ES=1;/允许串口中断 /*名称:WIFI模块设置函数作用: 启动模块，以便可以实现无线接入和控制*/void ESP8266_Set(uchar puf) / 数组指针puf指向字符串数组 while(*puf!=0) /遇到空格跳出循环Send_Uart（puf); /向WIFI模块发送控制指令.us_delay（5）；puf+；us_delay(5);Send_Uart(r)； /回车us_delay（5)；Send_Uart(n）； /换行ms_delay(1000）；/*名称：ESP8266发送数据函数功能：用于与wifi模块相连的终端发送数据*/void ESP8266_Sent(uchar puf） / 数组指针*puf指向字符串数组 ESP8266_Set(”AT+CIPSEND=0,4)；while（*puf!=0) /遇到空格跳出循环Send_Uart(*puf)； /向WIFI模块发送控制指令。us_delay（5）；puf+;us_delay（5)；Send_Uart(n); /换行ms_delay（10）；/*名称：主函数作用：程序的执行入口*/void main()LED0=0;/关闭LED灯Uart_Init();/使用独立的波特率发生器ESP8266_Set（”AT+CWMODE=2）;/设置路由器模式 1 station模式 2 AP /点 路由器模式 3 station+AP混合模式ESP8266_Set(AT+RST”);/重新启动wifi模块 ESP8266_Set（AT+CWSAP=”WIFI，”1234567890”，11,4”）; /设置模块SSID:WIFI, PWD:密码 及安全类型加密模式（WPA2-PSK）ESP8266_Set(”AT+CIPMUX=1）；/开启多连接模式，允许多个各客户端接入ESP8266_Set（”AT+CIPSERVER=1,5000”）； /启动TCP/IP 端口为8080 实现基于网络/控制ES=1;/允许串口中断while（1）if(（Recive_table0=+)&（Recive_table1=I)(Recive_table2=P）/MCU接收到的数据为+IPD时进入判断控制01来使小灯亮与灭 if（(Recive_table3=D）（Recive_table6=，) if（Recive_table9=0)LED0=0； /0 灯灭ESP8266_Sent（”灯灭)；/wifi模块向pc端或手机端 发送”灯灭 else if （Recive_table9=1）LED0=1; /1 灯亮 ESP8266_Sent(”灯亮”）; /wifi模块向pc端或手机端 发送灯亮 /*名称：串行通讯中断作用：发送或接收结束后进入该函数,对相应的标志位软件清0，实现模块对数 据正常的收发。*/void Uart_Interrupt() interrupt 4 static uchar i=0;if（RI=1)RI=0;Receive=SBUF； /MCU接收wifi模块反馈回来的数据 Recive_tablei=Receive； i+;if(（Recive_tablei1=n)i=0； /遇到换行 重新装值else TI=0；
