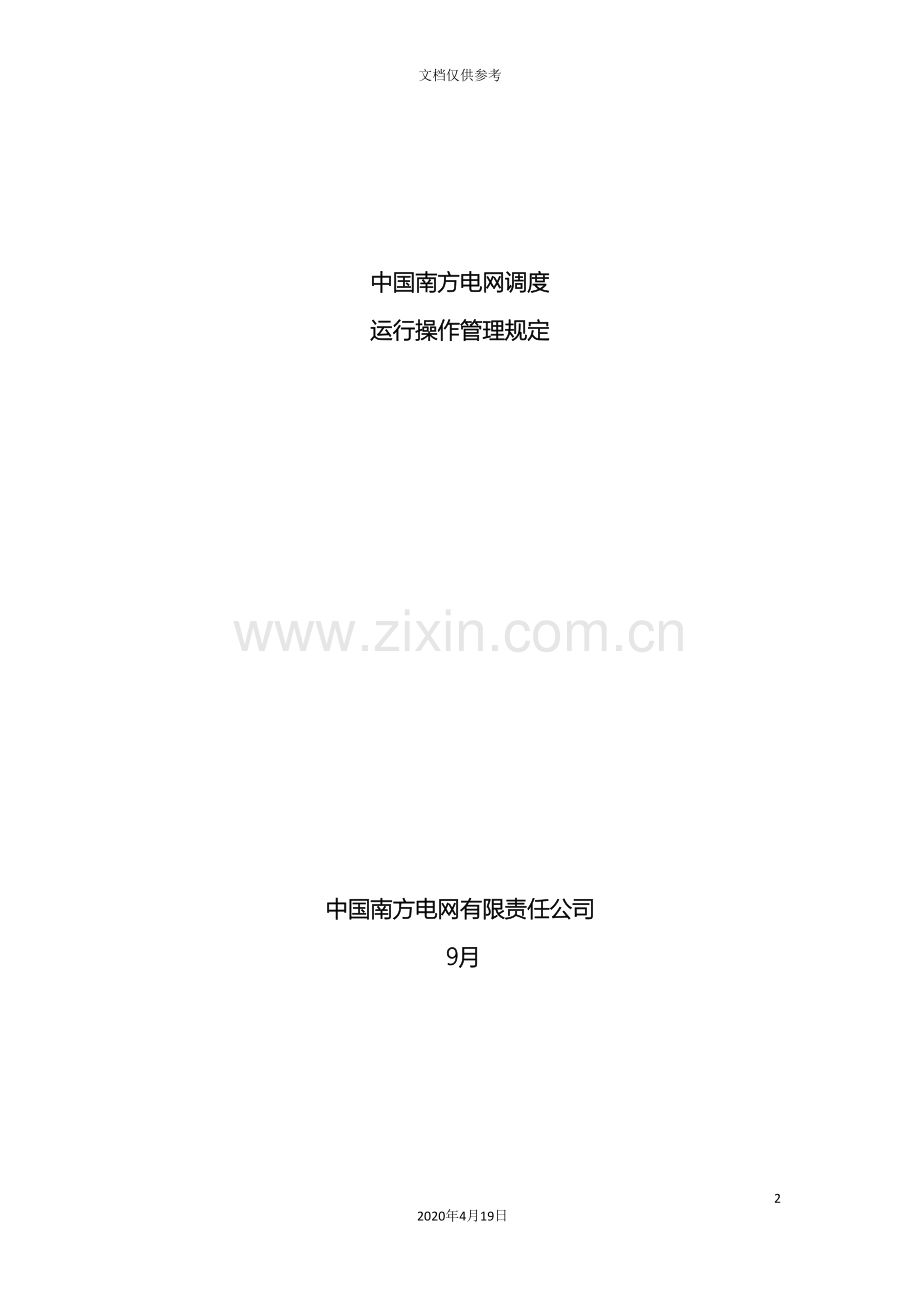

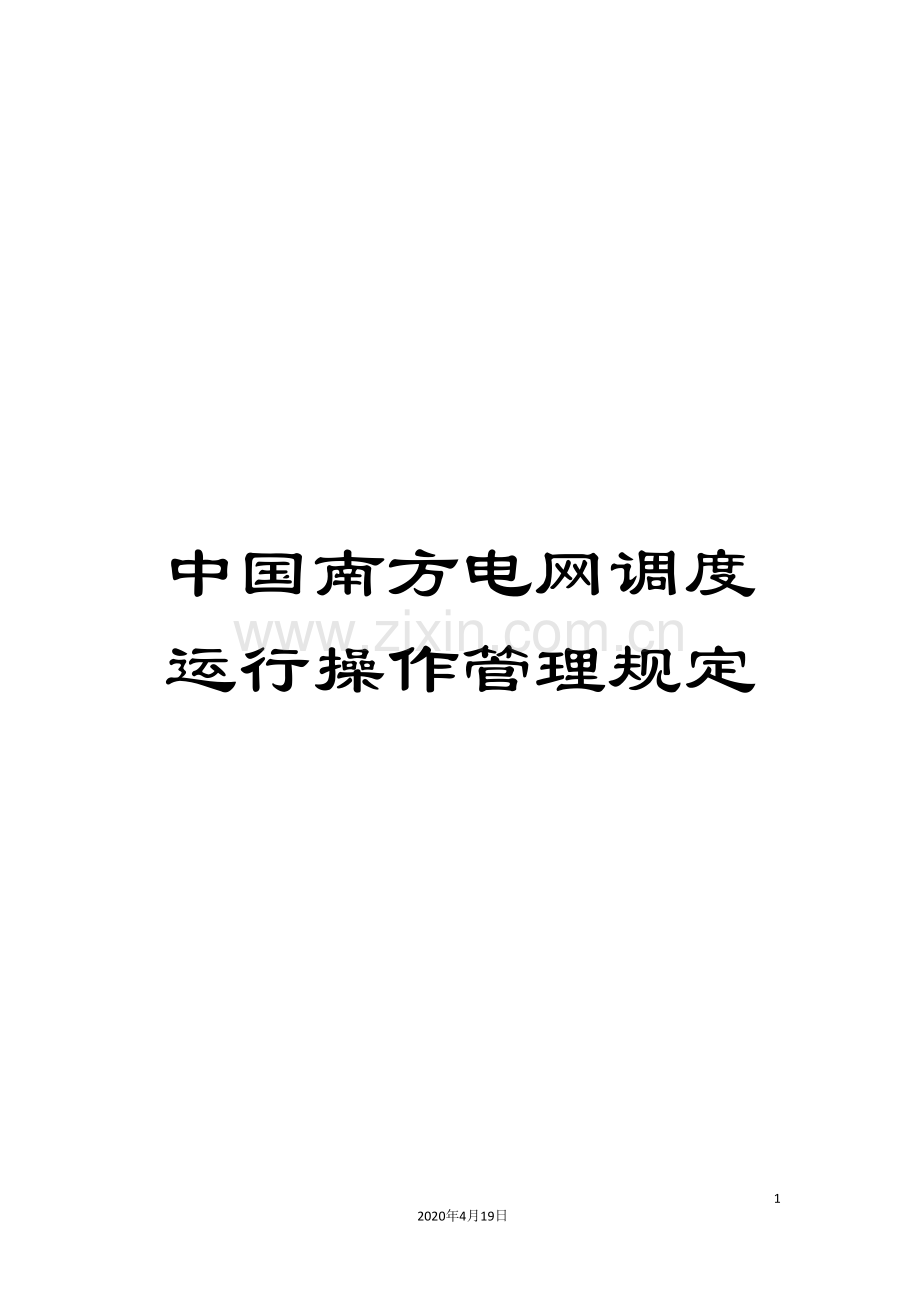

中国南方电网调度运行操作管理规定.doc

中国南方电网调度运行操作管理规定912020年4月19日文档仅供参考中国南方电网调度运行操作管理规定中国南方电网有限责任公司 9月目 录1总则12术语和定义23一般原则64操作模式105操作命令136操作管理167设备状态定义、操作命令及说明227.1 刀闸（隔离开关）、接地刀闸（接地隔离开关）227.2 开关（断路器）227.3 母线247.4 变压器297.5 高抗337.6 线路337.7 低压电容器、低压电抗器、交流滤波器407.8 倒母线操作457.9 串补467.10 电压互感器487.11 继电保护497.12 安自装置558附则58附录一 调度操作命令票典型流程59附录二 调度预令票典型流程62附录三 调度操作命令票、调度操作书面命令格式64附录四 调度操作命令票（预令票）不合格、不规范标准67附录六 交流线路停复电操作流程70附录七 典型设备调度操作命令示例721 总则1.1 为规范南方电网调度运行操作，加强南方电网调度运行操作管理，保障南方电网安全、稳定运行，根据中国南方电网调度管理规定、中国南方电网电力安全工作规程等有关规程和规定，特制定本规定。1.2 南方电网各调度、生产运行单位以及并入南方电网的各发电单位均应遵守本规定。本规定1-5章适用于南方电网各级电力调度机构调度运行操作工作。6-7章适用于南方电网500kV交流系统的调度运行操作和南网总调直接调管的220kV交流系统的调度运行操作。各省（区）中调可依据本规定自行制定其调管范围内220kV交流系统的调度运行操作规定。2 术语和定义2.1 调度管理2.1.1 调度管辖范围：是指电网调度机构行使调度指挥权的发、输、变电系统。2.1.2 运行值班员：调度管辖范围的电厂、变电站现场运行值班人员，以及负责电厂、变电站设备远方监视和控制的调控中心、监控中心、集控中心的监控人员。2.1.3 调度命令：电网调度机构值班调度员对其下级值班调度员或调度管辖运行值班员发布有关运行和操作的命令。（1） 综合令：是指发令人说明操作任务、要求、操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟定的调度命令。（2） 单项令：是指由值班调度员下达的单一操作命令。单项令适用于：a) 断合开关、拉合刀闸、拉合地刀的单一操作。b) 串补运行状态和旁路状态的相互转换。c) 单套保护装置、安全自动装置的投退。d) 发电机组启停、解并列及有功、无功功率调整。（3） 逐项令：是指根据一定的逻辑关系，按顺序下达的综合令或单项令。2.2 设备状态2.2.1 一次设备状态：交流一次设备的状态一般分为运行、热备用、冷备用及检修四种。（1） 运行：是指设备或电气系统带有电压，其功能有效。母线、线路、断路器、变压器、电抗器、电容器、及电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置按运行状态投入。（2） 热备用：是指该设备已具备运行条件，设备继电保护及自动装置满足带电要求，断路器的控制、合闸及信号电源投入，经一次合闸操作即可转为运行状态的状态。（3） 冷备用：是指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。（4） 检修：是指连接该设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备各侧已接地的状态。2.2.2 继电保护、安全自动装置状态 （1） 投入状态：装置正常运行、出口及相应功能压板正常投入。（2） 退出状态：装置出口及相应功能压板断开。（3） 投信号状态：指安全自动装置正常运行，出口压板断开，对外通信通道正常时的状态。即安全自动装置不具备就地和远方出口动作功能，但具备收信发信功能。2.3 操作常见术语2.3.1 合上：是指各种开关、刀闸、地刀经过人工操作使其由分闸位置转为合闸位置的操作。2.3.2 断开：是指各种开关经过人工操作使其由合闸位置转为分闸位置的操作。2.3.3 拉开：是指各种刀闸、地刀经过人工操作使其由合闸位置转为分闸位置的操作。2.3.4 合环：是指将线路、变压器或开关串构成的网络闭合运行的操作。2.3.5 同期合环：是指经过自动化设备或仪表检测同期后自动或手动进行的合环操作。2.3.6 解环：是指将线路、变压器或开关串构成的闭合网络开断运行的操作。2.3.7 并列：将两个独立运行的电网连接为一个电网运行，或发电机、调相机与电网连接为一个部分运行的操作。2.3.8 解列：经过人工操作或保护及自动装置动作断开开关，使发电机（调相机）脱离电网或电网分成两个及以上部分运行的操作。2.3.9 充电：是指使空载的线路、母线、变压器等电气设备带有标称电压的操作。2.3.10 送电：对设备充电并带负荷(指设备投入环状运行或带负荷)。2.3.11 停电：使带电设备转为冷备用或检修状态。2.3.12 投入、退出：是指使继电保护、安全自动装置等设备达到命令状态的操作。3 一般原则3.1 南方电网设备的运行操作应根据调度管辖范围的划分，实行统一调度，分级管理。各级调度机构值班调度员对其调度管辖范围内的设备发布调度命令，并对其正确性负责。特殊情况下，上级调度机构的值班调度员可对下级调度机构管辖的设备直接发布操作命令，但事后应及时通知下级调度机构的值班调度员。3.2 下级调度机构的操作对上级调度机构所管辖设备运行或电网安全有影响时，必须得到上级调度机构值班调度员许可后方可进行。上级调度机构的操作对下级调度管辖系统有影响时，上级调度机构值班调度员应提前通知有关下级调度机构值班人员。3.3 运行值班员接受上级调度机构值班调度员的调度命令，并对执行调度命令的正确性负责。3.4 运行值班员在接受调度命令时，如认为该调度命令不正确，应立即向发布该调度命令的值班调度员报告，当发布该调度命令的值班调度员重复该命令时，受令人必须迅速执行。如执行该命令确危及人身、设备安全时，受令人应拒绝执行，同时将拒绝执行的理由及改正命令内容的建议报告发令的值班调度员和本单位主管领导。3.5 运行值班员在遇有危及人身、设备安全的紧急情况时，可根据现场规程规定先行处理，处理后应立即报告值班调度员。3.6 倒闸操作时应使用中国南方电网调度术语及本规定所规定的标准调度术语，设备冠以电压等级、双重名称（设备名称及编号）。3.7 可不填写调度操作命令票的操作有：3.7.1 事故紧急处理；3.7.2 程序操作；3.7.3 单一操作3.7.4 许可操作；3.7.5 涉及到设备启动、调试的操作，经同级调度机构或厂局分管运行负责人批准，可用启动方案代替操作票进行操作，但在启动方案操作步骤内容的空白处，应完整准确记录涉及的发令人、操作人和操作时间。3.8 除调度规程和本规定明确可自行操作的情况外，任何单位和个人不得擅自改变调度管辖设备的状态、运行参数及定值。调度管辖设备须得到相应调度机构值班调度员调度命令或许可后才能进行操作。3.9 操作过程中如有临时变更，应按实际情况重新填写操作票后方可继续操作。受令人若有疑问，应及时向发令人报告，不得擅自更改操作票及操作顺序。3.10 正常情况下，应尽可能避免在交接班期间进行操作。如在交接班期间必须进行操作时，应推迟交接班或操作告一段落后再进行交接班。3.11 一、二次设备操作前，值班调度员和待接收调度命令的运行值班员应相互核实一、二次设备状态。3.12 一次设备送电操作前，值班调度员应核实现场工作任务已结束，作业人员已全部撤离，现场所有临时措施已拆除，现场自行操作的接地刀闸已全部拉开，设备保护装置已正常投入，设备具备送电条件。3.13 值班调度员在操作前根据操作任务需要可发布操作预令。3.13.1 运行值班员接受操作预令后，应根据操作预令要求编制好现场电气操作票。3.13.2 操作预令不具备操作效力，现场操作仍应以值班调度员正式下达操作命令为准。严禁根据操作预令进行操作。3.14 操作过程中发生异常或故障，运行值班员应根据现场规程处理并尽快汇报值班调度员。3.15 任何情况下都严禁“约时”停、送电；严禁“约时”开始或结束检修工作，严禁“约时”投、退重合闸。3.16 进行保护、安全自动装置操作时应使用其调度命名。3.17 除值班调度员明确要求外，任何安全自动装置、保护的操作涉及到相关具体压板、把手、控制字修改等方面时，由运行值班员按定值单和有关规程规定要求操作。现场运行规程中应明确安全自动装置、保护的压板、把手、控制字修改等的具体操作要求和操作细则。3.18 与上级调度机构值班调度员进行调度业务联系的各级调度机构及运行单位值班人员必须经过调度机构组织的认证培训和受令资格考核，并取得受令资格。各级调度机构及运行单位值班人员受令资格管理依据相关规定执行。3.19 集控中心、监控中心属于发电厂或变电站的异地值班单位，仍属调度系统的一部分，未经调度机构同意不得自行操作、控制调度管辖范围的任何设备。3.20 对于监控中心、集控中心、调控中心所控厂站的设备操作，值班调度员向监控人员下达调度操作命令，监控人员与现场运行人员配合完成操作任务,也可根据电网运行需要直接向现场运行人员下达调度操作命令。4 操作模式4.1 根据调管范围的划分,南方电网调度操作模式可分为直接操作、委托操作、配合操作、许可操作。4.1.1 直接操作：值班调度员直接向运行值班员发布调度操作命令的操作方式。4.1.2 委托操作：调度机构将其调管设备的操作权委托其它调度机构的操作方式。4.1.3 配合操作：不同调度机构为完成同一操作任务，根据一定的逻辑关系配合操作各自调管设备的操作方式。4.1.4 许可操作：值班调度员对下级值班调度员或运行值班员提出的操作申请予以许可（同意）。4.2 直接操作4.2.1 正常情况下，各级调度对其调管范围内设备采用直接操作模式。4.3 委托操作4.3.1 同一厂站内的设备，分属不同调度机构调管，经相关方值班调度员协商后,可采取委托操作方式将其中一方调管设备委托另一方值班调度员操作。4.3.2 委托操作前，相关方值班调度员应明确委托操作范围、操作对象目标状态及有关注意事项，并由委托方值班调度员通知相关运行单位值班人员。4.3.3 委托操作期间，如委托范围内设备发生异常，原则上由受委托方值班调度员负责处理。4.3.4 委托操作完成后，受委托方值班调度员应及时通报委托方值班调度员，委托方值班调度员应向现场核实并记录清楚。4.3.5 委托关系有效性仅限于操作过程。委托操作完成后，委托方值班调度员应及时通知受委托方值班调度员及相关运行单位值班人员委托关系结束。4.4 配合操作4.4.1 线路两侧设备由不同调度调管，且相关方调度在线路对侧厂站无调管权时，应采用配合操作。4.4.2 配合操作前，相关方值班调度员应协商一致，明确操作任务、内容、顺序及异常处理等有关事项。操作期间，相关方值班调度员应及时相互通报操作情况。4.5 许可操作4.5.1 调度许可操作适用于只涉及一个单位的操作。4.5.2 许可操作由运行值班员向值班调度员发起申请，明确设备操作前后的状态，经值班调度员许可后操作。4.5.3 以下操作能够采用许可操作模式：（1） 继电保护装置、安全自动装置等二次设备的操作。（2） 厂（站）内一次设备（不包括改变线路状态的设备）状态转换。4.5.4 许可操作原则上必须填写书面形式命令。以下许可操作可不填写书面命令，但必须进行独立的许可操作记录。（1） 厂（站）变压器中性点接地方式的调整。（2） 厂（站）变压器分接头的调整。（3） 电压互感器的操作。（4） 35kV无功补偿装置、换流站小组交流滤波器的操作。（5） AGC、一次调频、PSS、AVC功能的投退操作。（6） 线路重合闸的投退操作。4.5.5 一次和二次许可操作的书面命令或记录应相互独立。5 操作命令5.1 调度操作命令分为综合令、单项令和逐项令，逐项令中可包含综合令。5.2 值班调度员在发布调度操作命令前应先交待操作目的和任务。5.3 对于只涉及一个受令单位的操作才能使用综合令。5.3.1 值班调度员能够直接给厂（站）运行值班员下达综合令操作的设备有：变压器、母线、开关、高压电抗器、低压电抗器、低压电容器、交流滤波器、串补、电压互感器、继电保护及安全自动装置。5.3.2 交流线路两侧厂（站）属同一调控中心、监控中心（集控中心）控制，且两侧设备由同一调度机构调管时，值班调度员可向调控中心、监控中心（集控中心）的监控员下达线路综合令。5.3.3 上级调度机构可将线路操作权下放（委托）给下级调度机构，操作权下放的线路两侧站内值班员必须具备下级调度机构的受令资格。对操作权下放（委托）线路的停、送电操作，上级值班调度员可对下级值班调度员下达线路综合令。5.3.4 值班调度员下达线路综合令时，需明确操作任务、操作目的、操作对象（线路、线路高抗、串补、站内间隔开关）的起始和终结状态、线路的解合环点和充电端等要求。5.4 对于一个操作任务，凡涉及两个及以上单位共同配合，有两个及以上受令单位，并按一定逻辑关系才能进行的操作，应使用逐项令。5.5 调度操作命令应根据操作要求选用调度逐项操作命令票、调度综合操作命令票、调度书面命令。未填写调度操作票和书面命令的操作，应做好操作记录。5.6 调度操作命令票、操作预令票的操作任务及操作步骤经监护人审核，值班负责人批准，由填票人、审核人（监护人）和值班负责人共同签名后方可生效。5.7 调度书面命令可由值班调度员根据运行需要填写，也可由现场运行值班员根据操作任务填写，经填写人、调度审核人（监护人）和调度值班负责人共同签名后方可生效。5.8 调度自动化系统厂站电气接线图、一次设备状态必须与现场一致，值班调度员应对照调度自动化系统厂站接线图及一次设备状态填写、审核操作票。5.9 调度操作命令下达分为电话发令和网络发令两种方式。5.9.1 调度操作命令下达原则上必须使用调度专用电话或调度专用网络发令系统。5.9.2 使用电话发令方式时，下令前必须互报单位及姓名，全程录音。5.9.3 使用网络发令方式时，发令人员、受令人员必须经过专用数字认证系统、密码等确认身份，发令过程必须可靠存档。5.9.4 网络发令系统应部署在生产控制大区的非控制区（安全II区），提供纵向安全WEB服务，应当优先采用专用协议和专用浏览器的图形浏览技术，也能够采用安全加固且支持HTTPS的安全WEB服务。5.9.5 经过网络发令方式下达的调度操作命令，运行值班员应在15分钟内对命令进行确认回复。5.9.6 使用网络发令方式时，出现下列任一情况，运行值班员须立即暂停或终止相关操作，并使用调度电话向值班调度员汇报：（1） 调度命令内容与现场设备状态及操作要求不符；（2） 对操作目的、内容、步骤存在疑问；（3） 突发事故、电网异常或相关设备故障可能影响操作；（4） 网络发令系统运行异常；（5） 认为需要立即汇报调度员的其它信息。6 操作管理6.1 一次设备（线路除外）转冷备用状态后，除与带电系统作为明显断开点的刀闸外，停电范围内一次设备由运行值班员根据现场规程自行负责设备操作和安全管理。一次设备（线路除外）复电前运行值班员应将设备恢复至停电时的调度命令状态，并汇报值班调度员。6.2 线路操作6.2.1 值班调度员许可线路检修工作开工前应确认线路两侧有可靠接地点。未经值班调度员许可，运行值班员不得自行操作线路地刀。6.2.2 装有多把地刀的线路转检修状态时，应合上该线路的所有地刀。6.2.3 线路检修期间因工作需要拉开线路地刀时，运行值班员应自行在线路侧装设临时接地线后，向值班调度员申请拉开线路地刀，确保线路始终可靠接地。6.2.4 线路检修期间因工作需要装设或拆除临时接地线，但不改变一次设备状态时，运行值班员可自行操作。6.2.5 线路停电操作必须按照断开开关拉开线路侧刀闸拉开母线侧刀闸的顺序依次操作。某一侧由双开关供电的线路（3/2、4/3、角型等开关结线方式），停电操作应先断开重合闸后合开关，后断开重合闸先合开关。送电操作按相反的顺序进行。6.2.6 线路各侧有明显或可判断的断开点后，才允许合上线路地刀和装设接地线。6.2.7 带有串补的线路转检修时，应将线路所有串补转为隔离状态或接地状态，串补旁路刀闸在合位。6.3 一般情况下，交流母线为3/2或4/3开关接线方式的，设备送电时，应先合母线侧开关、后合中间开关；设备停电时，应先断开中间开关，后断开母线侧开关。6.4 一般情况下，变压器送电时，应先合电源侧（或高压侧）开关，后合负荷侧（或低压侧）开关。停电时操作顺序相反。若500kV变压器220kV侧有电源，必要时也可先从220kV侧充电或500kV侧解列。6.5 一般情况下，双母线并列运行，运行设备倒母线时，母线刀闸应按“先合后拉”的原则进行；热备用设备倒母线时，应先将设备操作到冷备用状态，再操作到另外一组母线热备用。根据需要，运行设备倒母线也能够采用冷倒操作，先将设备操作到冷备用状态，再操作到另外一组母线运行。6.6 无功补偿装置操作6.6.1 35kV无功补偿设备（低压电抗器和低压电容器）由运行值班员根据上级调度机构下达的本厂站电压曲线自行投退。值班调度员根据电网运行需要，也可直接下令操作35kV无功补偿设备。6.6.2 同一主变低压侧的低压电抗器和低压电容器不允许同时并列运行；主变并列运行时，各主变低压侧低压电抗器和低压电容器不允许同时运行。6.6.3 35kV无功补偿装置进行除草、喷漆、异物摘除等临时性工作时，运行值班员可自行操作设备停、复电，无需汇报值班调度员，但必须满足以下条件：（1） 站内500kV母线电压在525kV-540kV范围内。（2） 工作时间不超过4小时。（3） 同类型设备（电容或电抗）只能停运一组，且至少有一组同类型设备能够投入运行。6.7 保护操作6.7.1 一次设备处于热备用和运行状态时，设备相应保护装置应处于正常投入状态；一次设备处于冷备用和检修状态时，设备相应保护装置由现场根据检修工作需要自行退出。6.7.2 在保护装置及其二次回路上工作时，现场必须做好足够的隔离措施，确保不误跳运行开关。（1）在线路保护、辅助保护及其二次回路工作时，应视线路对侧开关为运行设备，采取退出保护通道、通道自环等通道隔离措施应，防止造成线路对侧开关跳闸。（2）保护装置定检试验时，须退出相应的失灵启动功能，防止试验时误跳其它运行设备。（3）在停运的变压器保护及其二次回路上工作时，要防止复压过流等后备保护动作出口误跳运行中的母联（分段）开关。（4）线路或主变停电后，应及时安自装置对应元件的检修压板（运行压板），防止开关分合试验期间造成安自装置的误判。6.7.3 故障录波装置、故障测距装置的投退由运行值班员自行操作，正常情况下应保持投入。6.7.4 运行设备电气量保护的投退应征得值班调度员许可。6.7.5 运行设备非电气量保护（包括重瓦斯保护等），由运行维护单位负责，正常情况下应保持投入，经运行维护单位主管领导许可后可由运行值班员自行投退。6.7.6 短引线保护投退由运行值班员按定值单要求和现场规程规定执行。现场规程规定应明确短引线保护的具体操作细则。6.7.7 3/2、4/3开关接线的线路停运而对应开关恢复运行时，运行值班员应在开关处于热备用状态时先自行退出该线路辅助保护中的收信直跳功能。线路复电前，运行值班员应先自行投入该线路辅助保护中的收信直跳功能。6.7.8 线路重合闸退出时，如对应线路保护中有勾三跳压板时，运行值班员应先自行投入该勾三跳压板。线路重合闸恢复后，运行值班员应先自行退出所投勾三跳压板。6.7.9 两条运行线路共用一个开关（如3/2结线方式的中开关），运行值班员在操作投入其中一条线路的重合闸时，不得改变另一条线路的重合闸状态。6.7.10 500kV线路纵联保护全部退出运行，应停运线路。6.7.11 220kV线路纵联保护全部退出运行时，原则上停运线路。因系统原因无法停运时，由方式专业提出满足稳定要求的保护动作时间，并经总调主管领导批准后执行。6.7.12 交流线路两侧纵联保护装置必须同时投入或退出。（1） 若线路单侧更改线路后备保护定值，且1小时内能够完成，对侧对应的纵联保护可不退出。待更改定值的保护装置除退出跳闸出口压板外，还应退出该纵联保护功能压板。（2） 若线路两侧均需更改后备保护定值，应先更改线路一侧定值，全部完成后再更改另一侧定值。（3） 线路保护中纵联保护定值（如差动保护变比系数、纵联地址码等）更改时必须两侧对应保护同时投退。 （4） 现场在退出线路保护更改定值前，必须先确认另外一套线路纵联保护正常运行无告警，否则须暂停更改定值，并汇报值班调度员。6.7.13 3/2、4/3开关接线的开关保护退出运行时，原则上应将开关停运。开关保护因更改定值退出，超过1小时以上该开关应停运。6.7.14 保护装置在运行中切换已固化好的成套定值时，无需退出保护装置，现场运行规程中应明确保护定值切换的具体操作细则。6.8 AGC、一次调频、AVC、PSS功能操作6.8.1 发电机组正常开机时，运行值班员应自行操作投入机组AGC、一次调频、AVC、PSS功能；发电机组正常运行时，退出需征得值班调度员许可，发电机组停机时，应自行操作退出。6.8.2 采用厂级AGC控制的水电厂在严格执行调度机构下达的开机方式和计划曲线的前提下，可自行执行机组启、停操作。6.8.3 火电机组低负荷运行AGC投入条件不具备时，运行值班员可自行退出机组AGC功能，机组具备AGC投入条件时，可自行投入，但事后应汇报值班调度员。6.8.4 现场条件具备的情况下，运行值班员应自行投入变电站AVC功能。6.9 对于影响本厂（站）用电的设备操作，运行值班员在操作前应先按有关规程自行倒换好本厂（站）用电。7 设备状态定义、操作命令及说明7.1 刀闸（隔离开关）、接地刀闸（接地隔离开关）7.1.1 刀闸单项令拉开刀闸合上7.1.2 地刀单项令拉开地刀合上7.2 开关（断路器）7.2.1 状态定义开关相连刀闸相连接地刀闸相应保护装置运行合上合上断开投入热备用断开合上断开投入冷备用断开断开断开检修断开断开合上7.2.2 单项令断开开关合上用开关同期合环同期并列7.2.3 综合令将开关由运行转检修热备用冷备用冷备用热备用检修运行7.2.4 状态转换操作（1） 将开关由运行转热备用【说明】执行这一操作命令，即要求：断开该开关。（2） 将开关由运行转冷备用【说明】执行这一操作命令，即要求：断开该开关，拉开该开关两侧刀闸。（3） 将开关由运行转检修【说明】执行这一操作命令，即要求：断开该开关，拉开该开关两侧刀闸，合上该开关两侧地刀。（4） 将开关由热备用转运行【说明】执行这一操作命令，即要求：合上该开关。（5） 将开关由热备用转冷备用【说明】执行这一操作命令，即要求：拉开该开关两侧刀闸。（6） 将开关由热备用转检修【说明】执行这一操作命令，即要求：拉开该开关两侧刀闸，合上该开关两侧地刀。（7） 将开关由冷备用转运行【说明】执行这一操作命令，即要求：合上该开关两侧刀闸，合上该开关。（8） 将开关由冷备用转热备用【说明】执行这一操作命令，即要求：合上该开关两侧刀闸。（9） 将开关由冷备用转检修【说明】执行这一操作命令，即要求：合上该开关两侧地刀。（10） 将开关由检修转运行【说明】执行这一操作命令，即要求：拉开该开关两侧地刀，合上该开关两侧刀闸，合上该开关。（11） 将开关由检修转热备用【说明】执行这一操作命令，即要求：拉开该开关两侧地刀，合上该开关两侧刀闸。（12） 将开关由检修转冷备用【说明】执行这一操作命令，即要求：拉开该开关两侧地刀。【以上操作应注意：用开关进行合环或并列操作时，应使用同期装置。】7.3 母线7.3.1 状态定义相连开关相连接地刀闸相应保护装置运行至少有一个相连开关为对应的运行、热备用状态（有特殊要求的开关状态可处于冷备用或检修，下令时须在操作命令中明确）断开投入热备用断开投入冷备用冷备用（有特殊要求的开关状态可为检修，下令时须在操作命令中明确）断开检修合上7.3.2 综合令将母线由运行转检修开关（热备用/冷备用）【对开关状态有特殊要求时使用】热备用冷备用冷备用热备用检修运行母线开关中有特殊要求的开关（见状态定义），其状态须在操作命令中明确。如果母线存在母联开关，母联开关的状态须在操作命令中明确。7.3.3 3/2或4/3接线母线状态转换操作（1） 将母线由运行转为热备用【说明】执行这一操作命令，即要求：断开该母线所有开关。（2） 将母线由运行转冷备用【说明】执行这一操作命令，即要求：断开该母线所有开关。将该母线所有开关转为冷备用状态，拉开母线PT一次侧刀闸。（3） 将母线由运行转检修【说明】执行这一操作命令，即要求：断开该母线所有开关。将该母线所有开关转为冷备用状态，拉开母线PT一次侧刀闸。合上该母线地刀或装设接地线。（4） 将母线由热备用转运行【说明】执行这一操作命令，即要求：确认母线在热备用状态，相关保护已投入。合上该母线开关使母线处于带电状态（不能投运的开关除外）。（5） 将母线由热备用转冷备用【说明】执行这一操作命令，即要求：确认母线在热备用状态。将该母线所有开关及PT转为冷备用状态。（6） 将母线由热备用转检修【说明】执行这一操作命令，即要求：确认母线在热备用状态。将该母线所有开关及PT转为冷备用状态。合上该母线地刀或装设接地线。（7） 将母线由冷备用转运行【说明】执行这一操作命令，即要求：确认母线在冷备用状态，相关保护已投入。将母线PT转为运行状态，将该母线所有开关转为热备用状态（不能投运的开关、刀闸除外）。合上该母线开关使母线处于带电状态。（不能投运的开关除外）（8） 将母线由冷备用转热备用【说明】执行这一操作命令，即要求：确认母线在冷备用状态，相关保护已投入。将母线PT转为运行状态，将该母线所有开关转为热备用状态（不能投运的开关、刀闸除外）。（9） 将母线由冷备用转检修【说明】执行这一操作命令，即要求：确认母线在冷备用状态。合上该母线地刀或装设接地线。（10） 将母线由检修转冷备用【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线上接地线。（11） 将母线由检修转热备用【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线上接地线。相关保护已投入。将母线PT转为运行状态，将该母线所有开关转为热备用状态（不能投运的开关、刀闸除外）。（12） 将母线由检修转运行【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线上接地线。相关保护已投入。将母线PT转为运行状态，将该母线所有开关转为热备用状态（不能投运的开关、刀闸除外）。合上该母线开关使母线处于带电状态。（不能投运的开关除外）【以上操作应注意：用开关进行合环或并列操作时，应使用同期装置。不能投运的开关、刀闸，在操作的过程中状态保持不变，由值班调度员在下达操作命令时说明，并在操作命令票、调度书面命令中备注。】7.3.4 双母线接线的母线状态转换操作（1） 将母线由运行转热备用【说明】执行这一操作命令，即要求：确认该母线上所有开关倒至运行母线，断开母联开关。（2） 将母线由运行转冷备用【说明】执行这一操作命令，即要求：确认该母线上所有开关倒至运行母线，断开母联开关，拉开母联开关两侧刀闸以及该母线PT一次侧刀闸。（3） 将母线由运行转检修【说明】执行这一操作命令，即要求：确认该母线上所有开关倒至运行母线，断开母联开关，拉开母联开关两侧刀闸以及该母线PT一次侧刀闸，合上母线地刀或装设接地线。（4） 将母线由热备用转运行【说明】执行这一操作命令，即要求：投入母联开关的充电保护，合上母联开关充电该母线，充电正常后退出母联开关的充电保护。（5） 将母线由热备用转冷备用【说明】执行这一操作命令，即要求：拉开母联开关两侧刀闸以及该母线PT一次侧刀闸。（6） 将母线由热备用转检修【说明】执行这一操作命令，即要求：拉开母联开关两侧刀闸以及该母线PT一次侧刀闸，合上母线地刀或装设接地线。（7） 将母线由冷备用转运行【说明】执行这一操作命令，即要求：合上该母线PT一次侧刀闸以及母联开关两侧刀闸，投入母联开关的充电保护，合上母联开关充电该母线，充电正常后退出母联开关的充电保护。（8） 将母线由冷备用转热备用【说明】执行这一操作命令，即要求：合上该母线PT一次侧刀闸以及母联开关两侧刀闸。（9） 将母线由冷备用转检修【说明】执行这一操作命令，即要求：合上该母线地刀或装设接地线。（10） 将母线由检修转运行【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线接地线，合上该母线PT一次侧刀闸以及母联开关两侧刀闸，投入母联开关的充电保护，合上母联开关充电该母线，充电正常后退出母联开关的充电保护。（11） 将母线由检修转热备用【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线接地线，合上该母线PT一次侧刀闸以及母联开关两侧刀闸。（12） 将母线由检修转冷备用【说明】执行这一操作命令，即要求：拉开该母线地刀和拆除该母线接地线。【以上操作应注意：母线PT及母差保护运行方式的切换】7.4 变压器7.4.1 状态定义相连开关相连出线刀闸相连接地刀闸机组相应保护装置运行至少有一个相连开关为对应的运行、热备用状态（有特殊要求的开关状态可为冷备用或检修，下令时须在操作命令中明确）合上断开投入热备用合上断开投入冷备用可为任一种状态，但下令时须在操作命令中明确断开断开冷备用（有特殊要求的开关状态可为检修，下令时须在操作命令中明确）未装设检修可为任一种状态，但下令时须在术语中明确断开合上冷备用（有特殊要求的开关状态可为检修，下令时须在操作命令中明确）未装设7.4.2 综合令将主（联）变由运行转检修开关（运行/热备用/冷备用），开关在母线运行/热备用。【对开关状态有特殊要求时使用】热备用冷备用冷备用热备用检修运行主变相连开关有特殊要求的（见状态定义），其状态须在操作命令中明确。主变装设出线刀闸，主变操作目标状态为冷备用或检修时，主变相连开关状态须在操作命令中明确。若主变某一侧为双母线接线方式，主变操作目标状态为运行或热备用时，应明确主变这一侧开关在哪个母线上运行。（例如500kV主变220kV侧双母线接线方式，主变操作到运行状态时，需明确220kV开关在220kV#1母线还是#2母线上运行。）7.4.3 状态转换操作（1） 将主变由运行转热备用【说明】执行这一操作命令，即要求：断开该变压器各侧开关。（2） 将主变由运行转冷备用【说明】执行这一操作命令，即要求：断开该变压器各侧开关，拉开该变压器各侧刀闸，变压器各侧有可判断的断开点。（3） 将主变由运行转检修【说明】执行这一操作命令，即要求：断开该变压器各侧开关，拉开该变压器各侧刀闸，变压器各侧有可判断的断开点，在该变压器各侧合上地刀或装设接地线。（4） 将主变由热备用转运行【说明】执行这一操作命令，即要求：合上该变压器各侧开关。（不能投运的开关除外）（5） 将主变由热备用转冷备用【说明】执行这一操作命令，即要求：拉开该变压器各侧刀闸，变压器各侧有可判断的断开点。（6） 将主变由热备用转检修【说明】执行这一操作命令，即要求：拉开该变压器各侧刀闸，变压器各侧有可判断的断开点，在该变压器各侧合上地刀或装设接地线。（7） 将主变由冷备用转运行【说明】执行这一操作命令，即要求：合上该变压器各侧刀闸，合上该变压器各侧开关。（不能投运的开关、刀闸除外）（8） 将主变由冷备用转热备用【说明】执行这一操作命令，即要求：合上该变压器各侧刀闸。（不能投运的刀闸除外）（9） 将主变由冷备用转检修【说明】执行这一操作命令，即要求：在该变压器各侧合上地刀或装设接地线。（10） 将主变由检修转运行【说明】执行这一操作命令，即要求：将该变压器各侧地刀拉开或接地线拆除，合上该变压器各侧刀闸，合上该变压器各侧开关。（不能投运的开关、刀闸除外）（11） 将主变由检修转热备用【说明】执行这一操作命令，即要求：将该变压器各侧地刀拉开或接地线拆除，合上该变压器各侧刀闸。（不能投运的刀闸除外）（12） 将主变由检修转冷备用【说明】执行这一操作命令，即要求：将该变压器各侧地刀拉开或接地线拆除。【以上操作应注意：如变压器某一侧没有出线刀闸，在停电时将该侧开关转冷备用状态。用开关进行合环或并列操作时，应使用同期装置。不能投运的开关、刀闸，在操作的过程中状态保持不变，由值班调度员在下达操作命令时说明，并在操作命令票、调度书面命令中备注。】7.5 高抗7.5.1 状态定义高抗相连开关高抗刀闸高抗接地刀闸相应保护装置运行运行合上断开投入热备用热备用合上断开投入冷备用冷备用断开断开检修冷备用断开合上高压侧未装设开关但装设刀闸的高抗，只有运行、冷备用、检修三种状态。高压侧未装设开关及刀闸的高抗，只有运行、检修两种状态。未装设高抗接地刀闸的高抗，当其高抗连接开关为检修状态时，即高抗处于检修状态。7.5.2 综合令将高抗由运行转检修热备用冷备用冷备用热备用检修运行7.6 线路7.6.1 线路单侧状态定义（仅对线路单侧站内设备进行定义）线路开关线路刀闸线路接地刀闸线路高抗相应保护装置运行至少有一个线路开关为对应的运行、热备用状态（有特殊要求的开关
