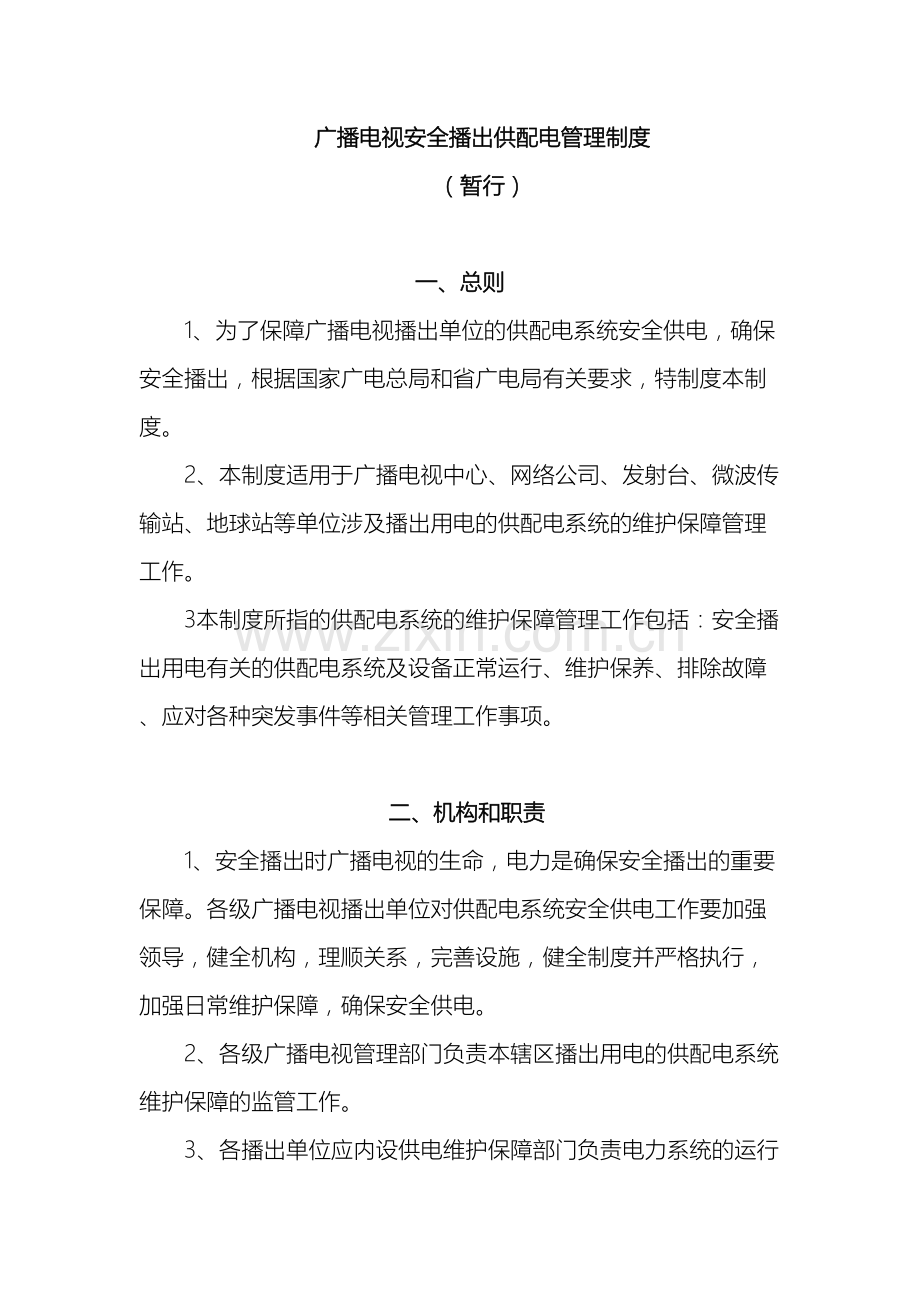

广播电视安全播出供配电管理制度
（暂行）

一、总则
1、为了保障广播电视播出单位的供配电系统安全供电，确保安全播出，根据国家广电总局和省广电局有关要求，特制度本制度。
2、本制度适用于广播电视中心、网络公司、发射台、微波传输站、地球站等单位涉及播出用电的供配电系统的维护保障管理工作。
3本制度所指的供配电系统的维护保障管理工作包括：安全播出用电有关的供配电系统及设备正常运行、维护保养、排除故障、应对各种突发事件等相关管理工作事项。

二、机构和职责
1、安全播出时广播电视的生命，电力是确保安全播出的重要保障。各级广播电视播出单位对供配电系统安全供电工作要加强领导，健全机构，理顺关系，完善设施，健全制度并严格执行，加强日常维护保障，确保安全供电。
2、各级广播电视管理部门负责本辖区播出用电的供配电系统维护保障的监管工作。
3、各播出单位应内设供电维护保障部门负责电力系统的运行维护和保障工作（或委托外单位的供电维保专业部门负责）。要配备足够的专业维护保障人员专职负责，并要持有相应电工证上岗。在播出期间，安排电工上岗值班。
4、各播出单位要明确分工，责任到人，避免维护保障工作的交叉和断层。要建立供电维护保障的岗位责任制。要以播出机房供电为重点维护保障区域，明确播出单位内电力系统的维护保障责任区。供电维护保障部门与播出部门分设的，要建立维护保障工作协调机制。
5广播电视台责任落实足够财力，保障供配电系统正常运行维护工作。

三、技术保障措施
1、省、广州市、深圳市广播电视中心、网络公司、地球站播出工艺供配电系统，应按下列要求配置技术保障设施，确保播出使用的供电安全：
（1）设有两路及以上不同变电站电网的外电专线供电，自投不自复。
（2）工艺负荷均由两台专用工艺变压器提供双路专线供电，互为备份，每台均能全工艺负荷供电。
（3）为各类工艺专线为各类工艺专线设置UPS不间断供电系统，UPS不间断供电应能供给全部播出设施用电。
（4）播出机房采用双母线供电系统（双路分列独立供电系统）规范配电给主备播出设备和双电源播出设备。分设电路在公共敷设通道时应采取重点保护措施。一路失电能保障播出。
（5）配置自发电应急备份供电系统，系统应能供给播出设施及相关的空调、消防、电梯、照明等安全设施用电。
（6）变电配电设备、设施应有较完善的实时监控、报警系统。
2、上述其它单位的播出工艺供配电系统，应按下列要求配置技术保障设施，确保播出使用的供电安全：
（1）设有一路及以上稳定可靠的市电供电，并配置自发电应急备份供电系统，自动倒换或人工倒换，市电为主用，一旦中断能维持播出。
（2）广播电视中心、网络公司、微波站播出系统设备供配电主供线路配置UPS不间断供电系统保障播出用电。
3、播出供配电系统及设备配置应能在保证播出的情况下可进行停电检修。
4、在供配电系统中，应消除单节点故障隐患。存在单节点情况的，要尽快整改。（整改期间要落实故障隐患的应急措施；单节点是指单一故障点造成供配电系统停电事故情况）
5、合理设置分级保护开关，避免越级跳闸。三相电负荷要平衡分配。
6、重要播出设备、设施应由配电柜专路、专线供电。关键的公用播出设备、停电再启需要长时间自检的重要播出设备应选用双供电模块或配置专用UPS。

四、运行维护 管理
1、播出单位要完善本单位的供配电系统常规值班管理制度，包括：值班工作流程、巡机巡线、交接班、值班日志、值班检修和故障事故记录、事故报告等制度。领导逐日审阅值班日志和记录，重要问题随时解决。
2、各项操作都应有相应的操作规程。建立配电制度工作票制度、操作票制度、停电检修申请制度，确保安全操作。机房配电设备、线路的改造，应服从供电维护保障管理部门的监督管理，履行相应程序。
3、建立供配电设备定期检修、测试制度。包括：日检、周检、月检、季检、年检制度；设备维修保养制度；设备维护记录；设备维修单；用料登记表。
4、建立UPS日常维护检修规程。包括：日检、周检、月检、季检、年检项目。要进行UPS电源定期维护放电、蓄电池定期检查维护，及时更新UPS电池，确保UPS不间断有效工作。
5、建立供配电设备管理、技术管理及播出机房管理规定。做好有关技术图纸与资料档案管理工作。供配电室挂：电气设备一次系统模拟图板；电气设备平面布置图板；电力设施巡视检查路线图；用电负荷运行状况曲线图、表等。机房挂：电气设备平面布置图；供电线路和设备接线图；应急处理操作流程图。
6、遇有涉及电力系统改造和供电要害部位的重大维修调试等情况，要进行安全评估，并制定安全操作和保障方案，按规定程序提前向安全播出指挥中心报告，经批准后才实施。施工时有技术主管在现场监护。
7、重要播出保障期前，全面开展供配电系统安全大检查，排查安全隐患，及时整改。
8、建立定期供配电系统功能的测试和试验制度，确保各种主备用电力设备，切换开关等在规定参数上工作稳定可靠，确保运行安全，保障有力。
9、播出单位要保持与当地外电供电部门密切联系，保障外电安全供电。

五、应急管理
1、建立紧急情况下安全播出管理机构、相关负责人的统一管理、协调供配电系统的应急处理机制。确保反应快速、信息畅通，把不安全的影响减少到最低。
2、设置在特殊情况下应急播出的应急供电系统。
3、对发电机、UPS等应急供电设备定期进行启动带载等功能试验。要为发电机设备油机连续运行的供油保障措施。4、制定发电系统、UPS等应急设备操作规程。定期开展应急预案演练和补充修订工作。
5、建立相应的突发事件供配电应急预案。包括：水灾、地震、火灾、区域性供电系统瘫痪等各种极端情况，以及外电停电、电力设备突发故障等各种可能影响安全供电的应对措施。
6做好应急物资储备和应急使用的图纸资料准备，确保齐全、与实际配置和操作相符。

六、培训管理
1、建立供配电系统业务培训制度，定期开展供配电业务培训和考核。应急处理范围、措施及操作。
2、运行维护人员和播出值班人员均要熟悉掌握机房的内配电设备、设施的各项应急操作；应急操作应在明显部位张贴简明操作提示。

七、安全生产用电管理
1、电力设备陈旧老化应及时更新改造，确保用电安全。
2、电力设备配置及电力布线要符合相关电力设计规范。供配电设备和电路安装完成后，要按照电气装置安装工程施工验收规范进行验收移交，才正常投入使用，确保用电安全。
3、供配电系统要按照规范安装防雷、接地系统，保证用电安全，避免雷电击毁设备的危险。
4、建立供配电机房和播出机房消防管理制度，规范设置安全防火设施。
5、电力设备操作人员必须执行GY63-89《广播电视中心和台、站电气工作安全规程》，保障工作人员的人身安全。

八、奖惩管理
1、对于供配电系统维护保障管理工作优秀、能及时有效排除可能发生的重大安全播出供配电隐患的单位，省广电局视情况给予表扬。
2、对于供配电系统维护保障管理工作问题较多，没有及时排除重大安全播出供配电隐患、事故的单位，省广电局视情况给予通报批评，并责令限期整改。
