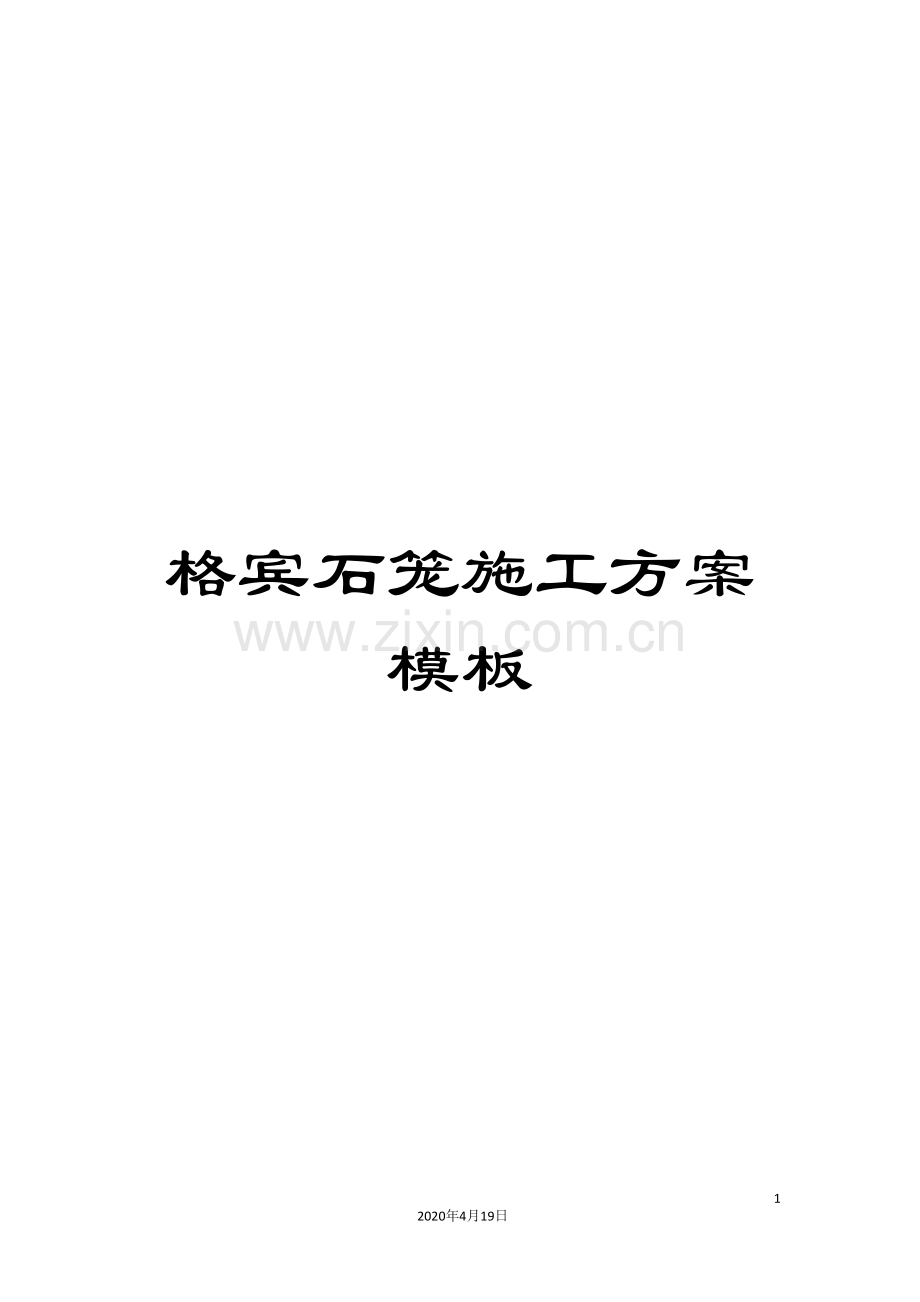

格宾石笼施工方案模板.doc

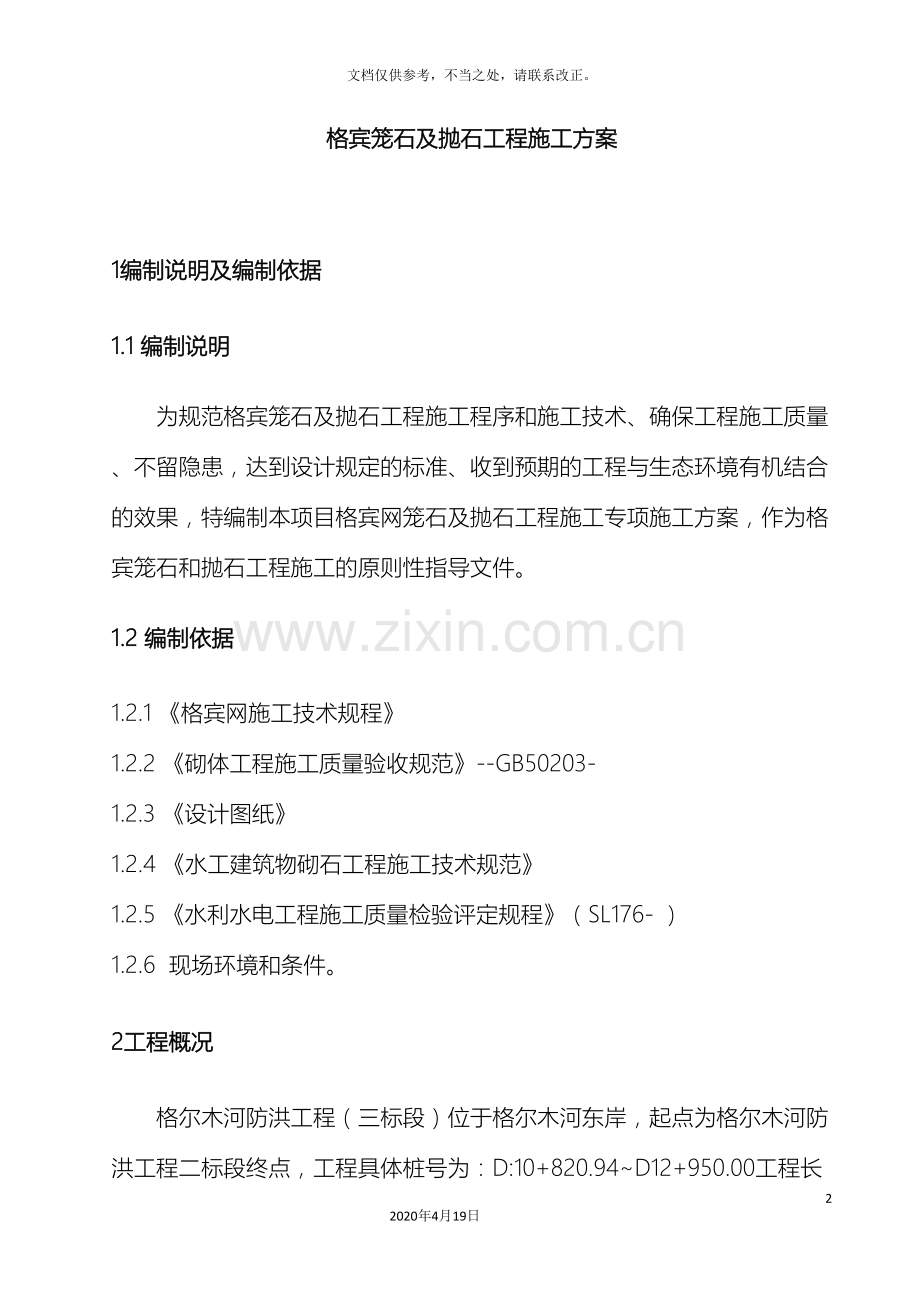

格宾石笼施工方案模板122020年4月19日文档仅供参考，不当之处，请联系改正。格宾笼石及抛石工程施工方案1编制说明及编制依据1.1 编制说明为规范格宾笼石及抛石工程施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目格宾网笼石及抛石工程施工专项施工方案，作为格宾笼石和抛石工程施工的原则性指导文件。1.2 编制依据1.2.1 格宾网施工技术规程1.2.2 砌体工程施工质量验收规范-GB50203- 1.2.3 设计图纸1.2.4 水工建筑物砌石工程施工技术规范1.2.5 水利水电工程施工质量检验评定规程（SL176- ）1.2.6 现场环境和条件。2工程概况格尔木河防洪工程（三标段）位于格尔木河东岸，起点为格尔木河防洪工程二标段终点，工程具体桩号为：D:10+820.94D12+950.00工程长度为：2.13km，本标段断面采用复式断面，护坡采用预制水工连锁块护坡，护坡下设一3m宽人行步道，人行步道采用透水砖铺装，外侧设防护栏杆。基础采用抛石、圆枕格宾笼石与格宾笼石相结合的方式；堤身采用沙砾石料填筑、水工连锁砖护坡。 本标段工程包括2.13km的堤防工程及其它附属工程。附属工程包括临背河台阶踏步、消浪平台防护栏杆及铺装和守险房设施等。3、 施工部署3.1 质量标准严格按照砌体工程施工质量验收规范-GB50203- 及格宾网施工技术规程进行验收。3.2 材料计划表1：格宾箱笼及材料计划表序号材料名称型号规格单位数量1格宾箱笼3m*1m*1m（3m*1m*1.5m）个23962块石30cm 50cm M3503703圆枕格宾笼石2m*0.948m(直径)个264833.3 劳动力计划表2：劳动力计划表序号工种数量(人)工作内容1砌石工50块石砌筑2普工200配合砌石工作业3.4 材料来源施工现场布置 工程所需格宾网及块石都用外购方式解决，前期基础开挖用反铲挖掘机开挖，材料进场道路使用上游进河道坑道路，施工过程中所需机械均采用此道路进场。4格宾箱笼施工41材料要求4.1.1 格宾网箱材料（1） 格宾网箱的材料为异形截面的热镀锌合金钢丝，钢丝材质必须符合GBT700-228标准规定，热镀锌必须符合GBT15393-1993中的3.2条和3.3条规定。（2）格宾网必须为由专用机械纺织成的热镀锌合金钢丝格宾网片组装而成，确保稳固性和抗拉性。（3）格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的5%。（4）格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求。（5）网片抗拉强度不小于430MPa，网孔为90120mm及140160mm，网丝不小于2.5 mm，边丝不小于3.2 mm。（6）格宾网必须有质量证书以及出厂合格证。4.1.2 填充料 填充料必须是坚固密实、耐风化好的石料，网箱内填充石直径不小于12cm，每块石头质量不小于5kg，70%以上宜采用大于30 kg的块石，严禁使用风化石。网箱石料必须有80%以上大于网孔孔径，且满足设计规定的粒径要求。4.2 施工准备4.2.1一般规定（1）施工前，应对设计文件进行深入研究，根据本施工方案搞好技术交底。（2）根据水文气象资料和工地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划。（3）做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。4.2.2 施工质量（1） 各分项须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。（2）指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料。（3）格宾网施工基面施工测量的精度指标应符合以下要求： 平面位置允许误差30mm -40mm 高程允许误差30mm 坡面不平整度的相对高度差允许范围30mm（4） 施工中对设置的施工控制标志、高程点，必须严加保护，并定期检测、校正。4.2.3 机械、设备及材料准备（1） 施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。（2） 根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验。（3） 进场原材料和半成品必须经检验合格后，方可使用。 4.3格宾网箱施工4.3.1 一般规定（1） 格宾笼箱的基底及其密实度、轮廓线长度及宽度，要按图施工，符合设计要求。（2） 现场如遇较差的地基时，另作地基处理，处理后的地基必须符合设计要求。（3） 格宾网箱砌体应符合下列要求： 网箱组砌体平面位置必须符合设计图纸要求。 砌体外露面应平整美观。4.3.2 组装格宾箱（1） 间隔网与网身应成90相交，经绑扎形成长方形网箱组或网箱。（2） 绑扎线必须是与网线同材质的钢丝。（3） 每一道绑扎必须是双股线并绞紧。（4） 构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求： 间隔网与网身的四处交角各绑扎一道； 间隔网与网身交接处每间隔25cm绑扎一道； 间隔网与网身间的相邻框线，必须采用组合线联结。即用绑扎线孔绕圈接孔绕二圈呈螺旋状穿孔绞绕联结。4.3.3 网箱组间连接绑扎、应符合下列要求：（1） 相邻网箱组的上下四角各绑扎一道；（2） 相邻网箱组的上下框线或折线，必须每间隔25cm绑扎一道；（3） 相邻网箱组的网片结合面则每平方米绑扎2处。（4） 裸露部位的网片，应在每次箱内填石1/3高后设置拉筋线，呈八字形向内拉紧固定。4.3.4 填充料施工（1） 格宾网箱内填充料的规格质量，必须符合设计要求（2） 必须同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满。（3） 填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分四层投料为宜。（4） 顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞。（5） 填充材料容重应不小于1.70吨/立方米。（6） 裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。4.3.5 网箱封盖施工（1） 封盖必须在顶部石料砌垒平整的基础上进行。（2） 必须先使用封盖夹固定每端相邻结点后，再加以绑扎。（3） 封盖与网箱边框相交线，应每相隔25cm绑扎一道。5抛石工程（一）工艺流程块石分检块石运输圆枕格宾笼石安装基础开挖、修整抛填石体测量放线基础验收格宾网箱笼石及土工膜安装（二）抛填块石要求石材质选用质地坚硬、不易分化、无剥落层或裂纹，抛石体块石单体直径应在30cm50cm， 格宾网笼石块单体直径不得小于10cm。不符合施工设计要求的石料决不容许抛填。（三）块石抛填工艺首先人工整修基础，待各个断面几何尺寸符合设计要求后。进行块石抛填，采用机械配合人工抛填，人工找坡，对机械抛填不稳定的块石人工现场调整。确保块石实落稳定，以确保抛石体的稳定性。抛石施工时应注意以下几点：1、抛石时要求表面平整、稳定、错缝平整：抛石表面应大致摆平；稳定：石块安置自身必须稳定，适量摇动或敲击，使其稳定；错缝：同一抛石层内相邻石块应错缝放置，不得存在横向整体平面。上下相邻石块，也应错缝搭接，避免纵向整体平面；3、抛石体的接合缝和沉陷缝应保持平整竖直。6圆枕格宾笼石施工圆枕格宾石笼和格宾网笼石同时施工，圆枕格宾笼石采取就地人工安装，与抛石体同步进行施工，并用吊车进行安装，具体的施工工艺同格宾笼石的施工工艺7质量要求7.1 格宾笼箱质量要求7.1.1一般规定（1） 建立健全完整的质量保证体系，实行全面质量管理。（2）工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求、均应符合水利水电工程施工质量检验评定规程（SL176- ）规定。（3） 应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍充成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。（4）格宾防护工程质量应包括内在质量和外观质量。（5） 必须在第一道工序进行自检、抽查合格后，方可继续下道工序。（6） 质量检测部位应有代表性，且应均匀分布，不得随意挑选。（7） 隐蔽工程验收应会同业主、监理一起检验，验收合格后进行下道工序。7.1.2 材料质量控制（1） 格宾网的规格质量应重点检查下列内容：格宾网的材料的化学性能，力学指标符合设计要求； 网孔孔径是否符合要求。（2）填充料的质量及规格应重点检查下列内容：填充料的质量；填充料的粒径。7.1.3 格宾笼箱施工质量控制（1） 检验格宾笼箱基面、高程、位置是否符合设计要求。（2） 需地基处理的、检查地基承载力是否满足要求。（3） 检查网箱组拼装工艺、拼装程序是否符合4.3条规定。（4） 抽查网箱组几何尺寸是否符合下列要求： 高度（H）允许偏差：5%； 宽度（B）允许偏差：+3%； 长度（L）允许偏差：3%。（5） 检查填充石料施工工艺，程序是否符合4.3条规定。（6） 抽查笼箱基础面平整度是否符合允许偏差5cm规定。
