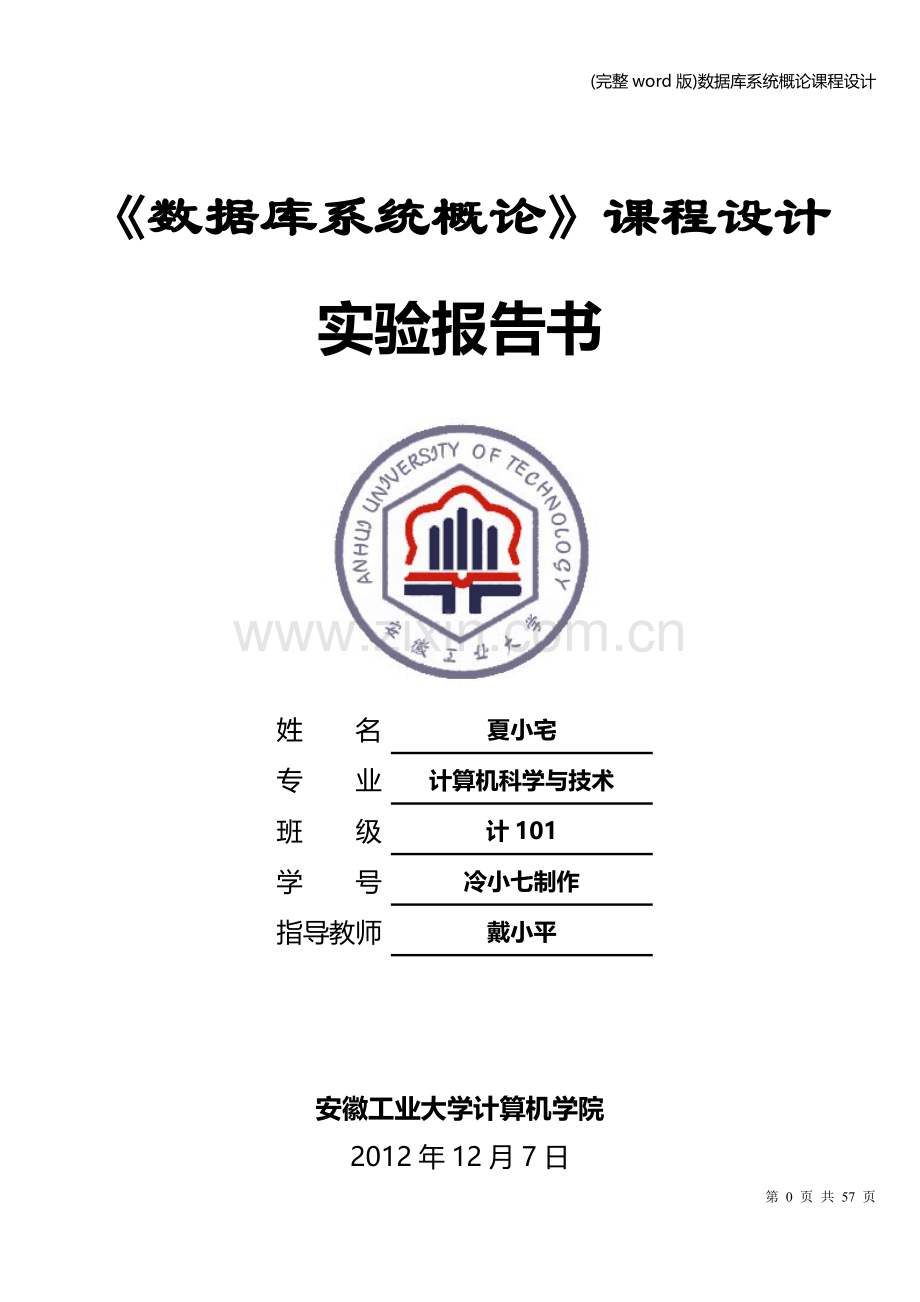

《数据库系统概论》课程设计
实验报告书

姓 名
夏小宅
专 业
计算机科学与技术
班 级
计101
学 号
冷小七制作
指导教师
戴小平

安徽工业大学计算机学院
2012年12月7日

第 1 页 共 57 页

摘 要

随着信息技术在教务管理上越来越深入而广泛的应用，教务管理系统的实施在技术上已逐步成熟。教务管理系统是一个不断发展并创新的具有潜力的系统，任何一个学校要生存要发展，要高效率地把内部活动有机地组织起来，就必须建立与自身特点相适应的教务管理系统。
本文介绍了在VS2012 C#.NET环境下采用“自上而下地总体规划，自下而上地应用开发”的策略开发一个简单的教务管理信息系统的过程。通过根据本学校的教务管理，模仿了一套行之有效的计算机管理学生、教师和课程的方案。文章介绍了教务管理系统的系统分析部分，包括可行性分析、业务流程分析等；系统设计部分主要介绍了系统功能设计和数据库设计及代码设计；系统实现部分说明了几个主要模块的算法，本系统界面友好，操作简单，比较实用。

关键词:
管理员管理、教师管理、学生管理、C#与SQL Sever 应用

教务管理系统
1.系统概述
此系统模拟了学校的教务管理系统，具有管理员、教师和学生的独自登陆界面，并分别为其服务。
1.1系统需求及分析
经过调查，要求系统具有一下几个基本功能：
(1) 由于操作人员的计算机知识普遍较差,要求有良好的人机界面;
(2) 由于该系统的使用对象多,要求有较好的权限管理;
(3) 原始数据修改简单方便,支持多条件修改;
(4) 方便的数据查询，支持多条件查询;
(5) 在相应的权限下，删除数据方便简单，数据稳定性好；

因为此系统主要面对学校的教务管理人员、教师和学生，所以管理员具有增删改自己信息、教师信息、课程信息、学生信息的基本功能，教师要具有修改个人信息、学生成绩录入、修改和管理、课程的管理等基本功能，学生具有修改个人信息、查看成绩、选课情况等基本功能。这些功能都在VS2010.NET C# 语言和SQL Sever 2008 数据库下可以实现。
1.2系统的功能简介
管理员：管理员管理、教师管理、学生管理、课程管理、特殊管理；
窗体界面如下:

教师:挂机、个人信息、个人课程、成绩管理；
窗体界面如下:

学生:个人信息、个人课程、个人成绩；
窗体界面如下:

1.3系统开发目标
出于本系统是学校教务管理的一个综合性的系统，本系统的设计目标将最终定位于完成以上所述的系统主要业务的基本模型上。

2. 系统设计
系统设计包括系统模块设计和数据库设计。
2.1系统模块设计
主要功能模块如图所示：

公共模块:密码修改、用户登录
如图所示:

2.2数据库设计
数据库设计的任务是确定系统所需要的数据库。数据库是表的集合，通常一个系统只需要一个数据库。设计的任务是根据需求分析，确定数据库所包含的表及字段、表间的关系，然后具体确定表的结构，包括字段名、字段类型及宽度，需要的索引等。
根据对需求得到的数据结构进行分析，按数据输入输出的要求，确定表和表之间的关系，并进行验证、调整、修改、完善，使其能够实现用户对数据和功能的要求。
数据库在SQL Sever 2008下创建，数据库名为Infor_System_School。

2.2.1本项目根据分析确定系统要设置如下表：

1. User_admin表、User_Stu表和User_Teach表：
属性名
含义
数据类型
限制条件
User_ID
编号
Char(3)
PRIMARY KEY
User_name
姓名
Varchar(20)
NOT NULL
User_password
密码
Varchar(10)
NOT NULL

2. Admin 表：
属性名
含义
数据类型
限制条件
Admin_no
编号
Char(3)
PRIMARY KEY
Admin_name
姓名
varchar(10)
NOT NULL
Admin_position
职务
varchar(10)
NOT NULL
Admin_sex
性别
char(2)
NOT NULL
Admin_age
年龄
int
NOT NULL
Admin_tel
联系方式
char(11)

Admin_mail
邮箱
varchar(20)

Admin_addr
住址
varchar(50)

3. Student表
属性名
含义
数据类型
限制条件
Stu_no
学号
Char(9)
PRIMARY KEY
Stu_name
姓名
varchar(10)
NOT NULL
Stu_sex
性别
Char(2)
NOT NULL
Stu_bir
出生日期
date

Stu_class
班级
varchar(10)
NOT NULL
Stu_dept
专业
varchar(20)
NOT NULL
Stu_prof
学院
varchar(20)
NOT NULL
Stu_tel
联系方式
Char(11)

Stu_addr
宿舍地址
varchar(6)

Stu_mail
邮箱
varchar(20)

Stu_rtime
入学时间
date

4. Teacher表：
属性名
含义
数据类型
限制条件
Teach_no
工号
Char(5)
PRIMARY KEY
Teach_name
姓名
varchar(10)
NOT NULL
Teach_photo
照片
varbinary(MAX)

Teach_sex
性别
Char(2)
NOT NULL
Teach_bir
出生日期
date

Teach_prof
学院
varchar(20)
NOT NULL
Teach_ttime
入校时间
date

Teach_tel
联系方式
char(11)

Teach_mail
邮箱
varchar(20)

Teach_addr
住址
varchar(50)

5. Course表：
属性名
含义
数据类型
限制条件
Cou_no
课程号
Char(5)
PRIMARY KEY
Cou_name
课程名
varchar(20)
NOT NULL
Cou_redit
学分
float
NOT NULL
Cou_time
学时
int
NOT NULL
Cou_type
学科类型
varchar(4)
NOT NULL

6. TeachCou表：
属性名
含义
数据类型
限制条件
Cou_no
课程号
Char(5)
PRIMARY KEY
Teach_no
教师工号
Char(5)
PRIMARY KEY

7. Score表：
属性名
含义
数据类型
限制条件
Cou_no
课程号
Char(5)
PRIMARY KEY
Stu_no
学号
Char(9)
PRIMARY KEY
Teach_no
教师工号
Char(5)
PRIMARY KEY
grade
成绩
float

注：各表内容见附录1.
2.2.2数据表间的逻辑关系
为了能使用户更直观地了解数据库中的个表之间的关系，可以通过建立关系图，如下图所示:

3.系统的代码实现
本系统采用的是C#语言和SQL Sever数据库服务器。

3.1 C# 与SQL Sever 的基本介绍与连接
3.1.1 SQL Sever 简介
SQL Sever 数据提供程序只能用于SQL Sever，在System.Data.SqlCilent命名空间中实现。
3.1.2 ADO.NET 介绍
ADO（ActiveX Data Objects）是一个用于存取数据源的COM组件，用于实现访问关系或非关系数据库中的数据。ADO为编程语言和统一数据访问方式OLE DB提供了一个中间层。开发人员在访问数据库是只需要关心到数据库的连接，而不需要知道关系数据库是如何实现的。
ADO.NET提供了平台互用性和可伸缩的数据访问，支持对数据的松耦合访问，增强了对非连接编程模式的支持。ADO.NET 中主要包含的对象包括SqlConnection 对象、Command 对象、SqlDataReader对象、DataSet 对象和SqlDataAdapter 对象等。
此外，ADO.NET还提供了脱机访问模式，及提供了断开连接的数据访问模型，也就是说，首先连接数据库，获取需要的数据，然后断开与数据库的连接，在DataSet或DataTable组件中脱机处理数据，这位应用程序提供了很高的可伸缩性，因为该模型允许多个客户连接数据库，检索数据。在Web应用程序中，这是很重要的，因为可能同时有成千上万个客户请求数据，这样，通过脱机访问模式，就可以在DataSet或DataTable组件中脱机处理数据，减少了对服务器端的压力。
3.1.3 C#与SQL Sever 连接
在进行SQL Sever数据库连接的时候，首先要使用数据库连接的提供者，因此在程序的开始要使用以下代码:
using System.Data;
using System.Data.SqlClient;
接下来要连接数据源，这需要使用连接字符串创建一个连接对象。连接字符串中包含希望链接的数据库提供者名称、登录信息以及希望使用的数据库名称。
创建连接对象的代码如下：
string source = "Server=SQL Sever 名称;Initial Catalog=数据库名称;Integrated Security=SSPI;";
SqlConnection conn= new SqlConnection(source)；
这样，就有了一个为计算机和数据库配置的连接对象了，但是该对象还未激活，因此必须打开连接。再有了对象之后就可以打开它，建立与数据库的连接 conn.Open();如果Open方法未成功，那么就会抛出SqlException异常。

3.2 系统中只要窗体和代码
3.2.1 登录窗体
功能实现：输入用户名和密码，登录教务管理系统。
窗体：

主要代码:lab_error1.Text = "";
lab_error2.Text = "";
if (comboB_name.Text == "")
{
lab_error1.Text = "用户名不能为空!";
}
else if (textB_password.Text == "")
{
lab_error2.Text = "请输入密码!";
}
else
{
try
{
string source = "Server=姜梦龙-;Initial Catalog=Infor_System_School;Integrated Security=SSPI;";
string select;
SqlConnection conn = new SqlConnection(source);
conn.Open();
if (radioB_stu.Checked)
{
select = "select User_ID,User_name,User_password from User_Stu Where [User_ID]='" + comboB_name.Text + "' AND [User_password]='" + textB_password.Text + "'";
}
else if (radioB_teach.Checked)
{
select = "select User_ID,User_name,User_password from User_Teach Where [User_ID]='" + comboB_name.Text + "' AND [User_password]='" + textB_password.Text + "'";
}
else
{
select = "select User_ID,User_name,User_password from User_admin Where [User_ID]='" + comboB_name.Text + "' AND [User_password]='" + textB_password.Text + "'";
}
SqlCommand cmd = new SqlCommand(select, conn);
SqlDataReader dr = cmd.ExecuteReader();
if (!dr.HasRows)
{
textB_password.Text = "";
MessageBox.Show("用户名或密码错误!", "错误提示:", MessageBoxButtons.OK, MessageBoxIcon.Warning);
}
else
{
dr.Read();
string name = dr.GetString(1);
if (radioB_stu.Checked)
{
MessageBox.Show("欢迎 " + name + " 同学使用教务管理系统","提示:");
this.Hide();
学生 F = new 学生();
F.Show();
}
else if (radioB_teach.Checked)
{
MessageBox.Show("欢迎 " + name + " 教师使用教务管理系统", "提示:");
this.Hide();
教师 F = new 教师();
F.Show();
}
else
{
MessageBox.Show("欢迎 " + name + " 管理员使用教务管理系统", "提示:");
this.Hide();
管理员 F = new 管理员();
F.Show();
}
dr.Close();
}
conn.Close();
}
catch (Exception ex)
{
MessageBox.Show(ex.Message);
}
}
3.2.2 管理员窗体框架
功能实现:管理员具有增加、查询、修改、注销管理员、教师、学生、课程，授课课程管理，还有特殊服务：密码服务等基本功能。
窗体:

主要代码:代码太多，只选其中一部分代码。
private void button_save_导入_Click(object sender, EventArgs e)
{
SqlConnection conn = new SqlConnection(source);
char sex;
if (radioB_男.Checked)
{
sex = '男';
}
else
{
sex = '女';
}
string insert_admin = "insert into Admin values('" + textB_no_导入.Text + "','" + textB_name_导入.Text + "','" + textB_posi_导入.Text + "','"+sex+"','" + textB_age_导入.Text + "','" + textB_tel_导入.Text + "','" + textB_mial_导入.Text + "','" + textB_addr_导入.Text + "')";
string insert_user = "insert into User_admin values('" + textB_no_导入.Text + "','" + textB_name_导入.Text + "','" + 123456 + "')";
SqlCommand cmd_admin = new SqlCommand(insert_admin, conn);
SqlCommand cmd_user = new SqlCommand(insert_user, conn);
try
{
conn.Open();
cmd_admin.ExecuteNonQuery();
cmd_user.ExecuteNonQuery();
}
catch(Exception ex)
{
MessageBox.Show(ex.Message);
MessageBox.Show("录入出现异常！", "提示", MessageBoxButtons.OK, MessageBoxIcon.Stop);
}
finally
{
conn.Close();
}
MessageBox.Show("录入成功！", "提示");
}

private void button_查询_admin_Click(object sender, EventArgs e)
{
ds = new DataSet();
ds.Clear();
string select;
SqlConnection conn = new SqlConnection(source);
conn.Open();
if (textB_查询_admin.Text == "")
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin";
}
else if (radioB_编号_admin.Checked)
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin Where Admin_no='" + textB_查询_admin.Text + "'";
}
else if (radioB_姓名_admin.Checked)
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin Where Admin_name like '%" + textB_查询_admin.Text + "%'";
}
else if (radioB_职务_admin.Checked)
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin Where Admin_position = '" + textB_查询_admin.Text + "'";
}
else
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin Where Admin_age = '" + textB_查询_admin.Text + "'";
}
da = new SqlDataAdapter(select, conn);
SqlCommandBuilder admin = new SqlCommandBuilder(da);
da.Fill(ds);
this.DataGV_admin.DataSource = ds.Tables[0];
conn.Close();
}
private void button_delete_admin_Click(object sender, EventArgs e)
{
ds = new DataSet();
ds.Clear();
string select, delete_admin,delete_user;
SqlConnection conn = new SqlConnection(source);
if (textB_delete_admin.Text == "")
{
MessageBox.Show("请输入你要删除管理员的编号！", "提示", MessageBoxButtons.OK, MessageBoxIcon.Warning);
}
else
{
select = "select distinct Admin_no AS 编号,Admin_name AS 姓名,Admin_position AS 职务,Admin_sex AS 性别,Admin_age AS 年龄,Admin_tel AS 联系方式,Admin_mail AS 邮箱,Admin_addr AS 住址 from Admin";
delete_admin = "delete from Admin Where Admin_no='" + textB_delete_admin.Text + "'";
delete_user = "delete from User_admin Where User_ID='" + textB_delete_admin.Text + "'";
SqlCommand cmd_admin = new SqlCommand(delete_admin, conn);
SqlCommand cmd_user = new SqlCommand(delete_user, conn);
try
{
conn.Open();
cmd_admin.ExecuteNonQuery();
cmd_user.ExecuteNonQuery();
}
catch (Exception ex)
{
MessageBox.Show(ex.Message);
MessageBox.Show("注销出现异常！", "提示", MessageBoxButtons.OK, MessageBoxIcon.Stop);
}
finally
{
conn.Close();
}
MessageBox.Show("注销成功！", "提示");
da = new SqlDataAdapter(select, conn);
SqlCommandBuilder admin = new SqlCommandBuilder(da);
da.Fill(ds);
this.DataGV_admin.DataSource = ds.Tables[0];
}
}

3.2.3教师窗体框架
功能实现:教师具有修改个人信息，学生成绩录入、修改、查看、管理，还有查看课程等基本功能。
窗体:

主要代码:注：代码太多，只选取其中一部分。
private void button_score_in_确定_Click(object sender, EventArgs e)
{
ds = new DataSet();
ds.Clear();
string select;
SqlConnection conn = new SqlConnection(source);
conn.Open();
if (textB_score_in.Text == "")
{
select = "select C.Cou_no AS 课程号,Cou_name AS 课程名,S.Stu_no AS 学号,Stu_name AS 姓名,grade AS 成绩 from Score,Course C,Student S Where Teach_no='" + textB_logn_name.Text + "' AND S.Stu_no=Score.Stu_no AND Score.Cou_no=C.Cou_no ORDER BY Score.Cou_no ASC,S.Stu_no ASC";
}
else if (radioB_score_in_cno.Checked)
{
select = "select C.Cou_no AS 课程号,Cou_name AS 课程名,S.Stu_no AS 学号,Stu_name AS 姓名,grade AS 成绩 from Score,Course C,Student S Where Teach_no='" + textB_logn_name.Text + "' AND Score.Cou_no='" + textB_score_in.Text + "' AND S.Stu_no=Score.Stu_no AND Score.Cou_no=C.Cou_no";
}
else if (radioB_score_in_cnam.Checked)
{
select = "select C.Cou_no AS 课程号,Cou_name AS 课程名,S.Stu_no AS 学号,Stu_name AS 姓名,grade AS 成绩 from Score,Course C,Student S Where Teach_no='" + textB_logn_name.Text + "' AND C.Cou_name like '%" + textB_score_in.Text + "%' AND S.Stu_no=Score.Stu_no AND Score.Cou_no=C.Cou_no ORDER BY C.Cou_no ASC";
}
else if (radioB_score_in_dept.Checked)
{
select = "select C.Cou_no AS 课程号,Cou_name AS 课程名,S.Stu_no AS 学号,Stu_name AS 姓名,grade AS 成绩 from Score,Course C,Student S Where Teach_no='" + textB_logn_name.Text + "' AND S.Stu_dept like '%" + textB_score_in.Text + "%' AND S.Stu_no=Score.Stu_no AND Scor
