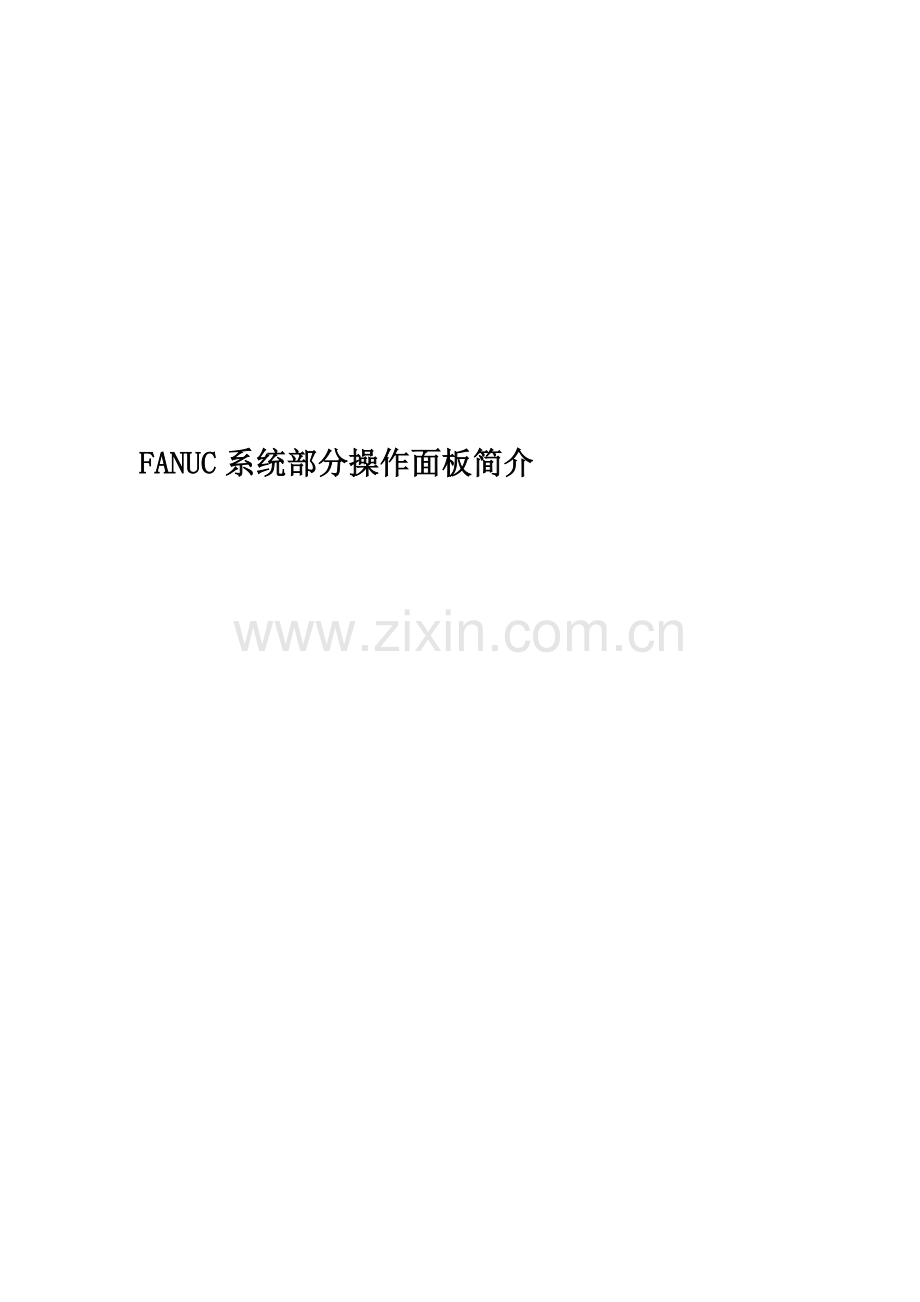

FANUC系统部分操作面板简介.doc

资源描述

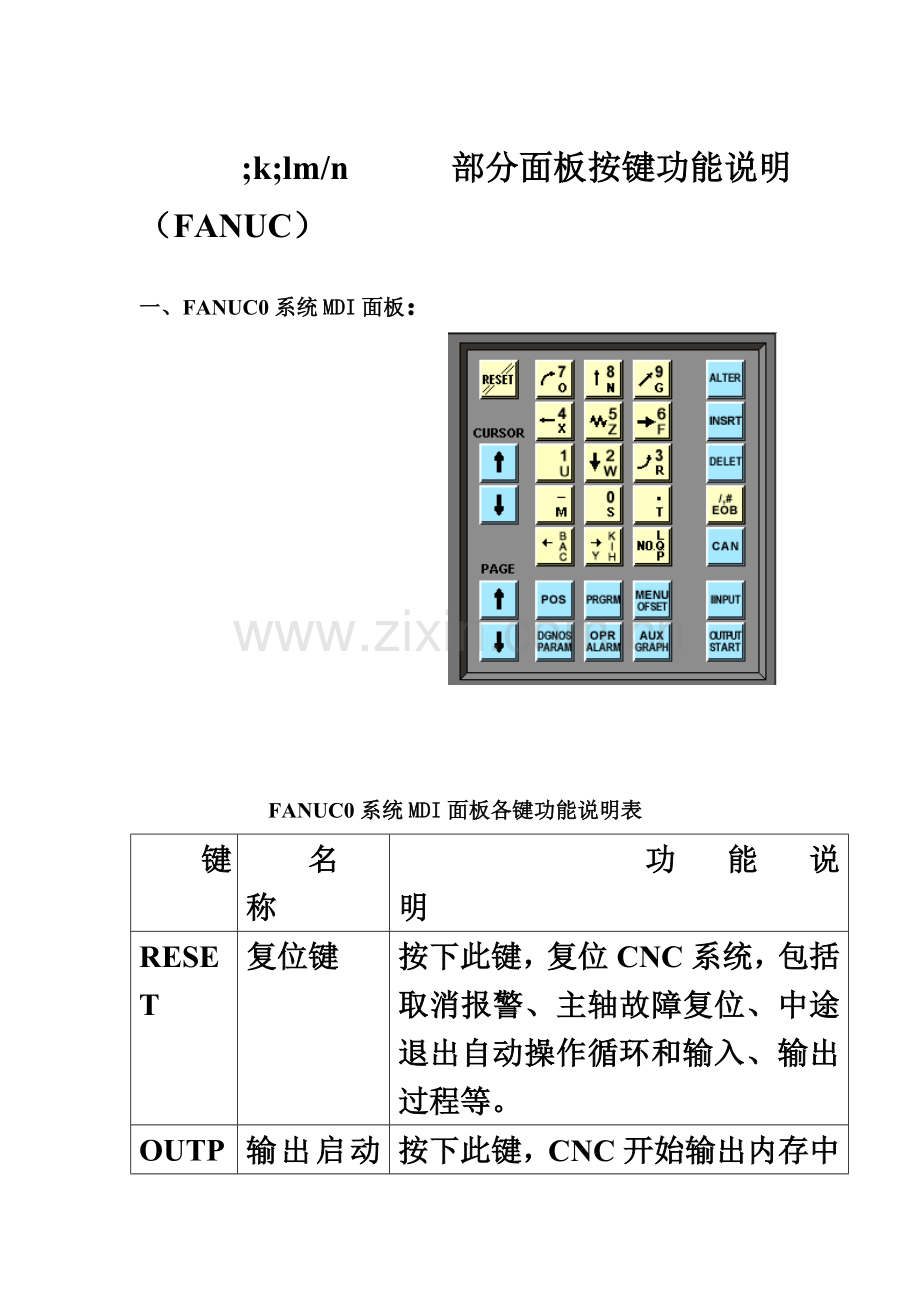

FANUC系统部分操作面板简介 ;k;lm/n 部分面板按键功能说明（FANUC）一、FANUC0系统MDI面板： FANUC0系统MDI面板各键功能说明表键名称功能说明 RESET 复位键按下此键，复位CNC系统，包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等。 OUTPT START 输出启动键按下此键，CNC开始输出内存中的参数或程序到外部设备。地址和数字键按下这些键，输入字母、数字和其它字符。 INPUT 输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才能输入到CNC内。另外，与外部设备通信时，按下此键，才能启动输入设备，开始输入数据到CNC内。 CURSOR 光标移动键用于在CRT页面上，移动当前光标。 PAGE 页面变换键用于CRT屏幕选择不同的页面。 POS 页面切换键位置显示键在CRT上显示机床当前的坐标位置。 PRGRM 程序键在编辑方式，编辑和显示在内存中的程序。在MDI方式，输入和显示MDI数据。 MENU OF SET 参数设置键刀具偏置数值和宏程序变量的显示的设定。 DGNOS PRGRM 自诊断的参数键设定和显示参数表及自诊表的内容 * OPRALARM 报警号显示键按此键显示报警号 * AUXGRAPH 辅助图形图形显示功能，用于显示加工轨迹。 ALTER 编辑键替代键用输入域内的数据替代光标所在的数据。 DELET 删除键删除光标所在的数据。 INSRT 插入键将输入域之中的数据插入到当前光标之后的位置上。 CAN 取消键取消输入域内的数据。 EOB 回车换行键结束一行程序的输入并且换行。 *表示尚未开发的功能键二、FANUC0系统车床标准面板 FANUC0系统车床标准面板功能说明表按钮名称功能说明 MODE（模式选择旋钮） EDIT 编辑模式用于直接通过操作面板输入数控程序和编辑程序。 AUTO 自动模式进入自动加工模式。 REF 回零模式机床回零；机床必须首先执行回零操作，然后才可以运行。 MDI MDI模式单程序段执行模式。 STEP/HANDLE 单步/手轮方式手动方式，STEP是点动；HANDLE是手轮移动。 JOG 手动方式手动方式，连续移动。 DRY RUN 空运行模式按照机床默认的参数执行程序 DNC DNC模式从计算机读取一个数控程序。运行控制按钮 START 循环启动程序运行开始；模式选择旋钮在“AUTO”或“MDI”位置时按下有效，其余模式下使用无效。 HODE 进给保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按“START”恢复运行。 STOP 停止运行程序运行停止，在数控程序运行中，按下此按钮停止程序运行 SINGLE BLOCK 单步开关置于“ON”位置，运行程序时每次执行一条数控指令。 OPT SKIP 选择跳过开关置于“ON”位置，数控程序中的跳过符号“/”有效。 M01 STOP M01开关置于“ON”位置，“M01”代码有效。 EMERGENCY STOP 急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。 SPINDLE START 主轴转动按下此按钮主轴开始转动。 STOP 主轴停止按下此按钮主轴停止转动。 FEEDRATE OVERRIDE 进给速度调节旋钮调节数控程序自动运行时的进给速度倍率，调节范围为0~150%。置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。 AXIS 移动轴选择旋钮置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。 JOG FEEDRATE OVERRIDE 连续移动速率调节旋钮调节手动（点动）移动台面的速度，速度调节范围为0~2000mm/min。进给量选择旋钮在手动方式或手轮方式下的移动量；X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm 移动按钮此组按钮在模式选择旋钮处在“STEP/HANDLE”或“JOG”位置有效。正方向移动按钮；负方向移动按钮；三、FANUC0系统宝鸡机床厂SK50型车床面板： FANUC0系统宝鸡机床厂SK50型车床面板功能说明表按钮名称功能说明 MODE SELECT （模式选择旋钮） EDIT 编辑模式用于直接通过操作面板输入数控程序和编辑程序。 AUTO 自动模式进入自动加工模式。 MDI MDI模式单指令段操作模式。 HX /HZ 手轮方式 JOG 手动方式手动方式，连续移动。 RAPID 快速方式 ZRN 回零模式机床回零；机床必须首先执行回零操作，然后才可以运行； FEED RATE OVERRIDE 进给速度调节旋钮调节数控程序自动运行时的进给速度倍率，调节范围为0~150%。置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。 OVERRIDE(%) RAPID 快速倍率在快速方式下，通过此旋钮来调节快速移动的倍率。 HANDLE 手轮的移动量在手轮方式下的移动量；X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm。 SPINDLE OVERRIDE 主轴倍率选择将光标移至此旋钮上后,通过点击鼠标的左键或右键来调节主轴倍率。 NC开关 ON 系统开程序可进行编辑、删除等操作。 OFF 系统关无法对程序进行编辑操作。 MLK 机床锁定 X、Y、Z三方向轴全部被锁定，当此键被按下时，机床不能移动。 DRN 空运行按照机床默认的参数执行程序 BDT 选择跳过开关当此按钮按下时，程序中的“/”有效。 SBK 单段按钮将此按钮按下后，运行程序时每次执行一条数控指令。 OSP M01开关当此按钮按下时,程序中的“M01”代码有效。 AUX-LOCK 辅助功能锁 M、S、T指令被锁定 COOLANT 冷却液开关 SPINDLE MANUAL FOR 主轴正转 STOP 主轴停止 REV 主轴反转 CYCLE START 循环启动程序运行开始；模式选择旋钮在“AUTO”或“MDI”位置时按下有效，其余模式下使用无效。 HOLE 进给保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按“START”恢复运行。 EMERGFNCY STOP 急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。四、FANUC0系统云南机床厂车床面板： FANUC0系统云南机床厂车床面板功能说明表按钮名称功能说明 BDT 选择跳过开关当此按钮按下时，程序中的“/”有效。 DRN 空运行按照机床默认的参数执行程序 SBK 单段按钮将此按钮按下后，运行程序时每次执行一条数控指令。模式选择旋钮 EDIT 编辑模式用于直接通过操作面板输入数控程序和编辑程序。 AUTO 自动模式进入自动加工模式。 MDI MDI模式单指令段操作模式。 STEP 单步方式 STEP是点动方式，主要有*1、*10、*100等。 JOB 手动方式手动连续进给 ZRN 回零模式机床回零；机床必须首先执行回零操作，然后才可以运行； TRST 换刀按钮手动换刀按钮。倍率旋钮 NOR 主轴正转 STOP 主轴停止 REV 主轴反转电源开点击此按钮用于打开机床总电源。电源关点击此按钮用于关闭机床总电源。循环启动程序运行开始；模式选择旋钮在“AUTO”或“MDI”位置时按下有效，其余模式下使用无效。停止运行程序运行停止，在数控程序运行中，按下此按钮停止程序运行。冷却液开冷却液关超程释放急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。五、FANUC0-PM0系统MDI面板 FANUC0-PM0系统MDI面板各键功能说明表键名称功能说明 RESET 复位键按下此键，复位CNC系统，包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等。地址和数字键按下这些键，输入字母、数字和其它字符。 INPUT 输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才能输入到CNC内。另外，与外部设备通信时，按下此键，才能启动输入设备，开始输入数据到CNC内。 CURSOR 光标移动键用于在CRT页面上，移动当前光标。 PAGE 页面变换键用于CRT屏幕选择不同的页面。 POS 位置显示键在CRT上显示机床当前的坐标位置。 PROG 程序键在编辑方式，编辑和显示在系统中的程序。在MDI方式，输入和显示MDI数据。 OFFSET SETTING 参数设置刀具偏置数值和宏程序变量的显示的设定。 DGNOS PRARM 自诊断的参数键设定和显示参数表及自诊表的内容。 OPRALARM 报警号显示键按此键显示报警号。 CUSTOM GRAPH 辅助图形图形显示功能，用于显示加工轨迹。 SYSTEM MESSAGE ALTER 编辑键替代键用输入域内的数据替代光标所在的数据。 DELET 删除键删除光标所在的数据。 INSRT 插入键将输入域之中的数据插入到当前光标之后的位置上。 CAN 取消键取消输入域内的数据。 EOB 回车换行键结束一行程序的输入并且换行。六、FANUC-PM0系统车床标准面板： FANUC-PM0系统车床标准面板功能说明表键名称功能说明 OVERRIDE（%） RAPID 快速进给倍率 SPINDLE 主轴倍率 MODE SELECT EDIT 编辑方式用于直接通过操作面板输入数控程序和编辑程序。 AUTO 自动方式进入自动加工模式。 MDI MDI方式单程序段执行模式。 JOG 手动方式手动方式，连续移动。 ZRN 回零方式机床回零；机床必须首先执行回零操作，然后才可以运行。 X1、X10、X100 移动量选择 X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm FEED RATE OVERRIDE 进给速度调节旋钮调节数控程序自动运行时的进给速度倍率，调节范围为0~150%。置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。 COOLANT 冷却液开关 CYCLE START 循环启动程序运行开始；模式选择旋钮在“AUTO”或“MDI”位置时按下有效，其余模式下使用无效。 FEED HOLE` 进给保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按“START”恢复运行。 SPINDLE REV 主轴反转 STOP 主轴停止 FOR 主轴正转 MTCH 手动换刀 DRN 空运行按照机床默认的参数执行程序 MLK 机床锁定 X、Y、Z三方向轴全部被锁定，此键按下时机床不能移动。 SBK 单步开关当按下此按钮时，运行程序时每次执行一条数控指令。 JBK 选择跳过开关当按下此按钮时，数控程序中的跳过符号“/”有效。七、FANUC0I系统MDI面板： FANUC0I系统MDI面板各键功能说明表键名称功能说明 RESET 复位键按下此键，复位CNC系统，包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等。地址和数字键按下这些键，输入字母、数字和其它字符。 INPUT 输入键除程序编辑方式以外的情况，当面板上按下一个字母或数字键以后，必须按下此键才输入CNC内。另外，与外部设备通信时，按下此键，才能启动输入设备，开始输入数据到CNC内。 CURSOR 光标移动键用于在CRT页面上，移动当前光标。 PAGE 页面变换键用于CRT屏幕选择不同的页面。 POS 位置显示键在CRT上显示机床当前的坐标位置。 PROG 程序键在编辑方式，编辑和显示在系统的程序。在MDI方式，输入和显示MDI数据。 OFFSET SETTING 参数设置刀具偏置数值和宏程序变量的显示的设定。 DGNOS PRARM 自诊断的参数键设定和显示参数表及自诊表的内容。 OPRALARM 报警号显示键按此键显示报警号。 CUSTOM GRAPH 辅助图形图形显示功能，用于显示加工轨迹。 SYSTEM 参数信息键显示系统参数信息。 MESSAGE 错误信息键显示系统错误信息。 ALTER 编辑键替代键用输入域内的数据替代光标所在的数据。 DELET 删除键删除光标所在的数据。 INSRT 插入键将输入域之中的数据插入到当前光标之后的位置。 CAN 取消键取消输入域内的数据。 EOB 回车换行键结束一行程序的输入并且换行。八、FANUC0I系统JOHNFORD VMC-850型立式加工中心面板： FANUC0I系统JOHNFORD VMC-850型立式加工中心面板功能说明表按钮名称功能说明单节此按钮被按下后，运行程序时每次执行一条数控指令。试运行按照机床默认的参数执行程序单节忽略此按钮被按下后，数控程序中的注释符号“/”有效。选择性停止置于“ON”位置，“M01”代码有效。机床锁定 X、Y、Z三方向轴全部被锁定，按下此键时机床不能移动。辅助功能锁定此按钮被按下后，辅助指令M、S、T代码被锁定（不起作用）。 Z轴锁定 Z方向轴被锁定，按下此键时Z轴不能移动。门互锁开数控机床的机床门是否允许被打开。系统启动模式选择旋钮编辑方式用于直接通过操作面板输入数控程序和编辑程序。自动方式进入自动加工模式。在线加工 MDI模式 MDI操作模式。手轮方式手轮方式，连续移动。手动方式手动方式，连续移动。快速方式手动方式，快速连续移动。回零模式机床回零；机床必须首先执行回零操作，然后才可以运行；进给倍率快速倍率在快速方式下，通过此旋钮来调节快速移动的倍率。主轴倍率将光标移至此旋钮上后,通过点击鼠标的左键或右键来调节主轴倍率。超程释放主轴控制按钮从左至右分别为：正转、停止、反转。冷却液控制按钮吹屑开关循环启动程序运行开始；模式选择旋钮在“”或“”位置时按下有效，其余模式下使用无效。暂停程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按“”恢复运行。启动控制系统关闭控制系统急停按钮按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭。手轮显示按钮按下此按钮，则可以显示出手轮。
