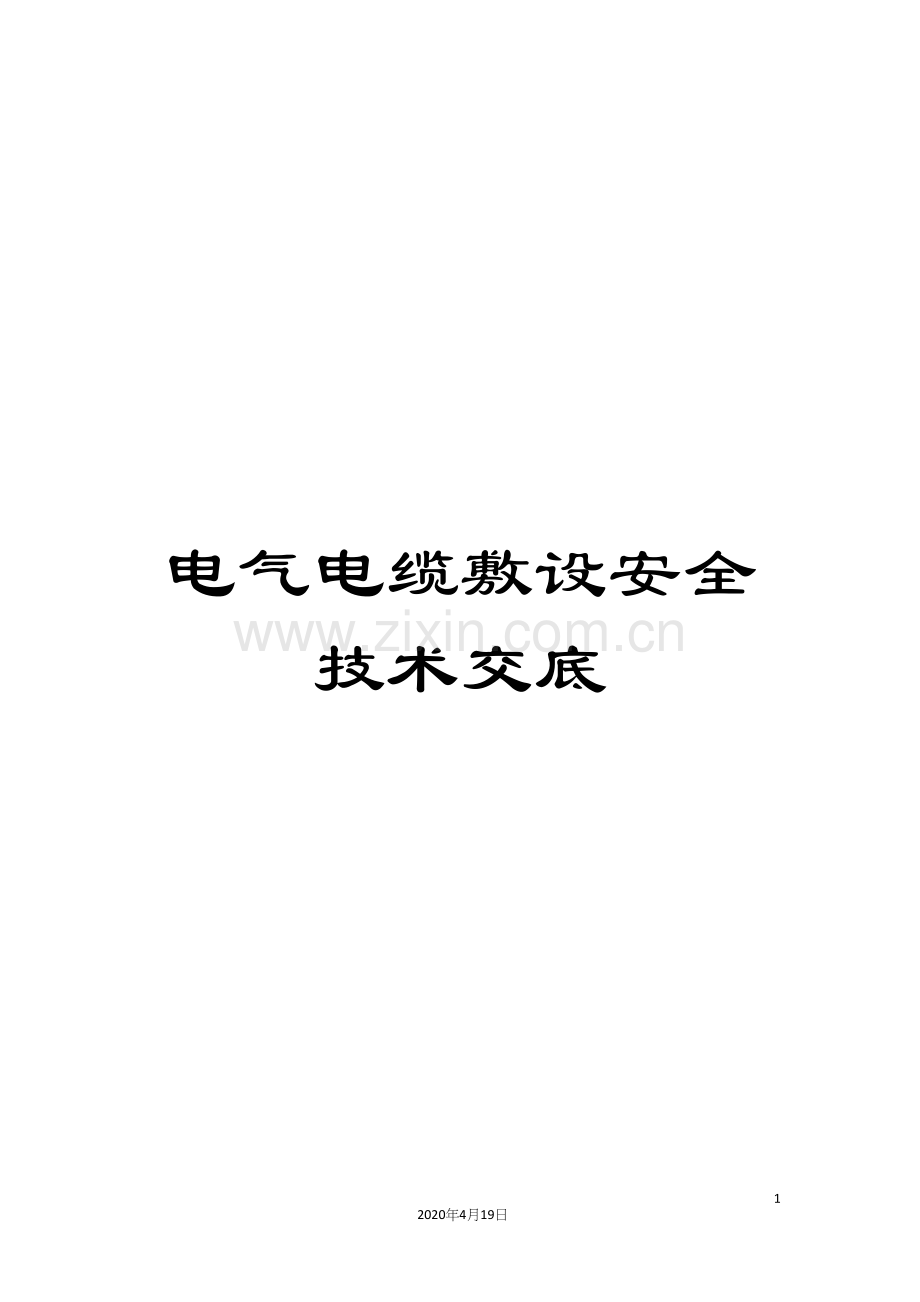

电气电缆敷设安全技术交底.docx

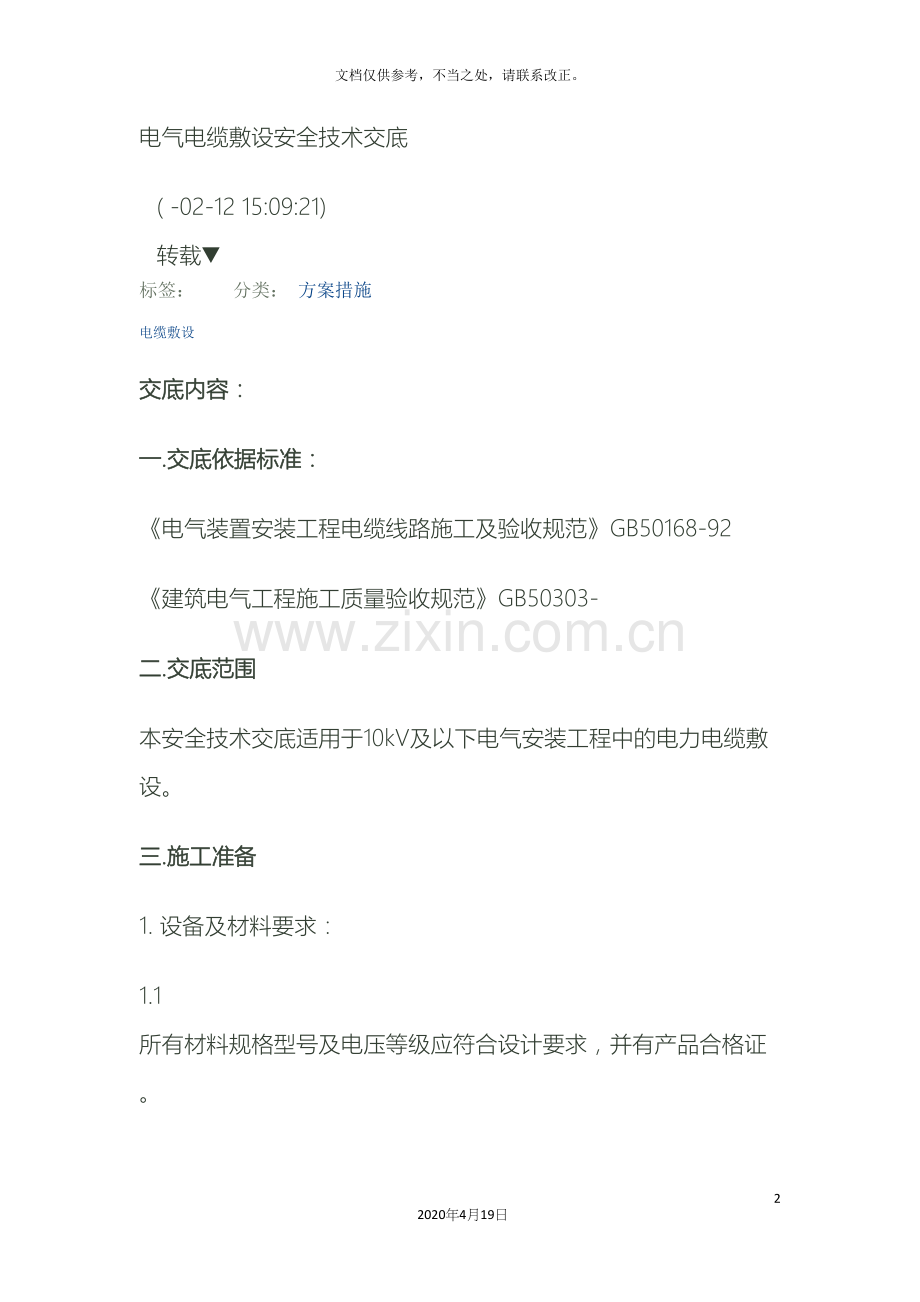

电气电缆敷设安全技术交底142020年4月19日文档仅供参考，不当之处，请联系改正。电气电缆敷设安全技术交底( -02-12 15:09:21) 转载标签： 电缆敷设分类： 方案措施 交底内容：一.交底依据标准：电气装置安装工程电缆线路施工及验收规范GB50168-92建筑电气工程施工质量验收规范GB50303- 二.交底范围本安全技术交底适用于10kV及以下电气安装工程中的电力电缆敷设。三.施工准备1. 设备及材料要求：1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。1.2 外观检查：包装完好，抽检的电缆绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。电缆外护层有明显标识和制造厂标；1.3 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。1.4 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。密封良好，塑料电缆外皮及绝缘层无老化及裂纹。1.5 电缆应在到达作业现场及电缆敷设前进行绝缘检测，绝缘测试应合格；1.6 电缆桥架及型钢不应有明显锈蚀，电缆保护管管内无毛刺。所有紧固螺栓，均应采用镀锌件。2. 电缆敷设所需主要机具：2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、麻绳、千斤顶。完好无损。 2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。2.3无线电对讲机、手持扩音喇叭。3.作业条件：3.1土建工程应具备下列条件：3.2预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。3.3电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。3.4电缆沿线桥架周围的影响电缆敷设的设施应拆除完毕。场地清理干净、道路畅通，沟盖板齐备。3.5放电缆用的电缆支架应搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。3.6直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。4.设备安装应具备下列条件:4.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。4.2电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，通路顺畅并检验合格。四.作业工序五.敷设电缆前准备工作：5. 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。6. 电缆敷设前进行绝缘摇测。7.1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10M。8. 10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。9. 电缆测试完毕，电缆应用橡皮包布密封后再用黑包布包好。10. 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。11. 临时联络指挥系统的设备应完备：电缆敷设时，应用无线电对讲机联络，手持扩音嗽叭指挥。12. 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。六.电缆的搬运及支架架设1. 电缆在二次运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。2. 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。3. 电缆支架的架设地点应选好，以敷设方便为准。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。七.电缆敷设1. 电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动卷扬机。电缆敷设时，应注意电缆弯曲半径应符合规范要求。图3.3.2.1.1人力牵引示意图图 3.3.2.1.2机械牵引示意图2. 电缆在桥架及沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。3. 电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行质量验收。4. 直埋敷设的电缆敷设后应及时填写隐蔽工程记录并报请监理检查合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。5. 电缆沿桥架内敷设时敷设方法可用人力或机械牵引。机械牵引的电缆最大牵引强度应符合下表要求。电缆最大牵引强度(N/mm2) 6. 机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器，其牵引速度不宜超过15m/min。7. 电缆敷设时，电缆应从盘的上端引出，不应使电缆在桥架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。8. 电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。电 缆 最 小 弯 曲 半 径 注：表中D为电缆外径。9. 在下列地方应将电缆加以固定：9.1.垂直敷设或超过45倾斜敷设的电缆在每个支架上；桥架上每隔2m处；9.2.水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔510m处；10. 电缆在保护管内敷设前应检查电缆保护管内无积水，且无杂物堵塞。穿电缆时，不得损伤护层。穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内。11. 切断电缆时不应有金属屑及污物进入电缆12. 电缆敷设时应挂标志牌，标志牌规格应一致，并有防腐性能，挂装应牢固。标志牌上应注明电缆编号、规格、型号起止点及电压等级。八.成品保护1. 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。2. 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。3. 室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。4. 沿桥架或托盘敷设电缆、宜在管道及其它工程基本施工完毕后进行，防止其它专业施工时损伤电缆。5. 电缆两端头处的门窗装好，并加锁、防止电缆丢失或损毁。九.应注意的质量问题1. 直埋电缆铺砂盖板或砖时应防止不清除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。施工负责人应加强检查。2. 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。应严格按规范和工艺要求施工。3. 沿桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。电缆敷设时，应敷设一根整理一根，卡固一根。4. 沿桥架或托盘敷设的电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。5. 防止电缆标志牌挂装不整齐，或有遗漏。应由专人复查。十.安全注意事项1. 敷设电缆时，应设安全员一名，具体负责电缆敷设全过程的安全工作。2. 敷设电缆工程应专设现场指挥一名，对电缆敷设进行统一指挥及调度。3. 参加电缆敷设的施工人员，应听出现场指挥的调度指挥，各就各位，作业期间不能擅自离开岗位。4. 敷设电缆的作业现场，应无影响作业的障碍物，与其它专业交叉作业时应戴好安全帽。5. 在高空电缆桥架上作业时，应穿防滑鞋，并系好安全带，避免高空坠落。6. 电缆敷设时，作业人员应站在电缆外侧，并站稳用力。7. 敷设电缆时，严禁打闹嬉笑，并决不允许醉酒上岗。8. 参加作业人员，应身体健康，无心脏、脑血管性疾病及高空作业不适性疾病。9. 采用电动机械设备配合作业时，电动设备的供电应可靠，电源应加装漏电保护装置，并应有良好的接地。安排熟悉设备的人员专人操作，附近其它人员应与电动设备保持足够的安全距离。10.高空电缆桥架上进行电缆敷设时，施工机具物品的传递应用传递绳进行传递，严禁抛掷，地面人员应避开高空作业面，防止物品砸伤。11.安全员应认真负责，及时发现安全隐患，并予以排除及纠正。对拒不听从指挥，违规操作的人员应给予警告及制止。避免安全事故的发生。确保电缆敷设作业安全顺利的进行。
