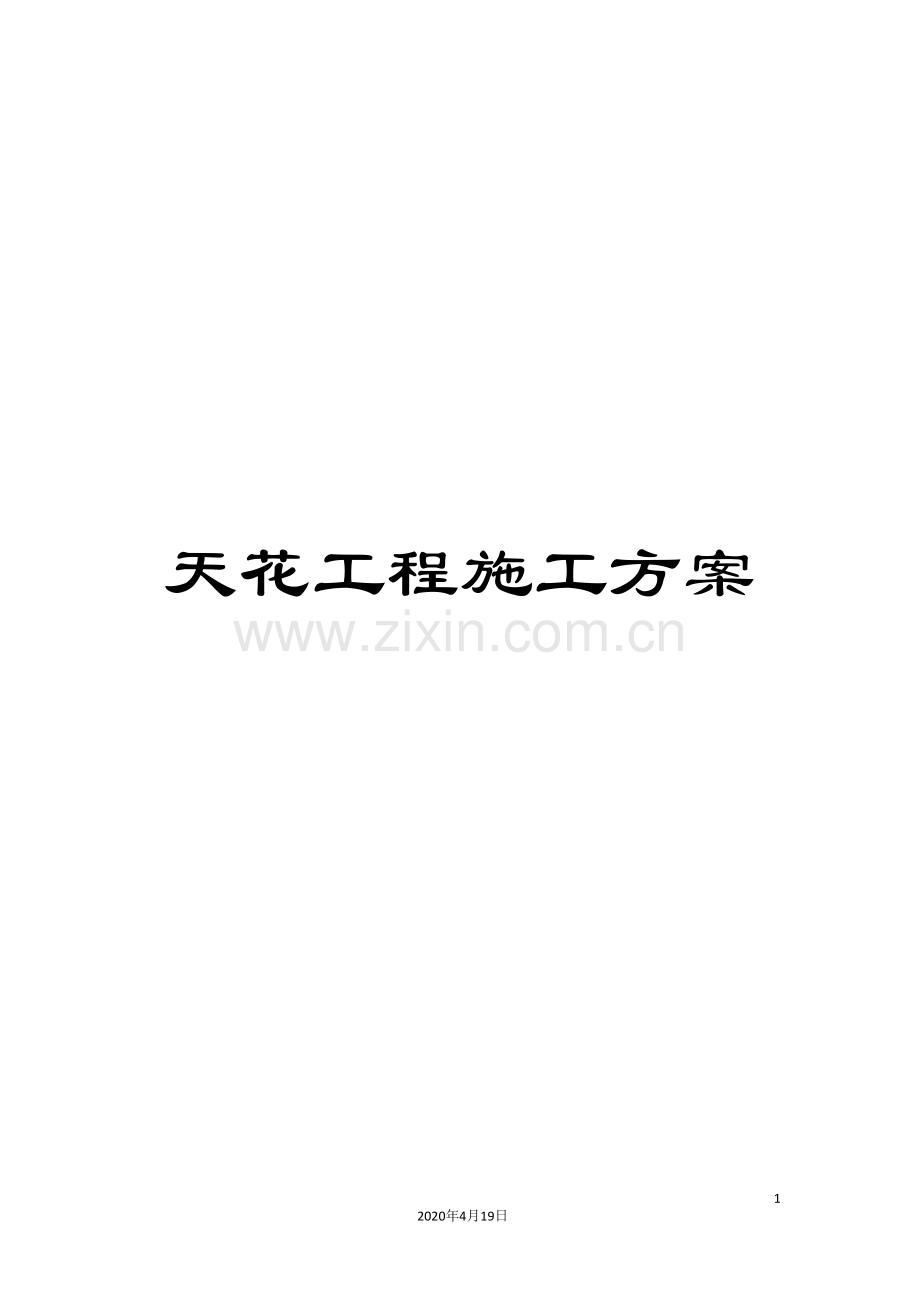

天花工程施工方案.doc

天花工程施工方案

14
2020年4月19日
文档仅供参考，不当之处，请联系改正。

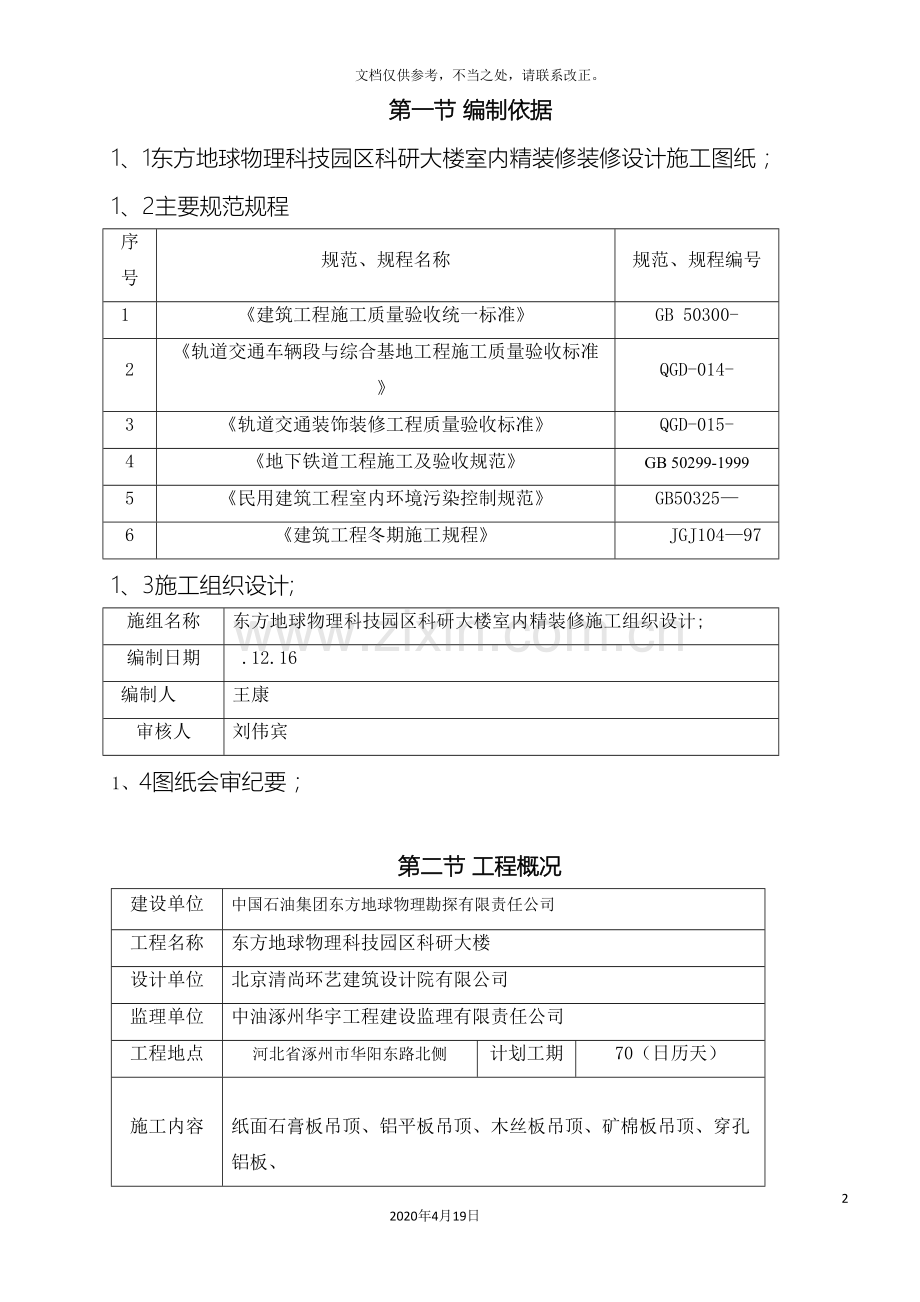

第一节 编制依据
1、1东方地球物理科技园区科研大楼室内精装修装修设计施工图纸；
1、2主要规范规程
序号
规范、规程名称
规范、规程编号
1
《建筑工程施工质量验收统一标准》
GB 50300-
2
《轨道交通车辆段与综合基地工程施工质量验收标准》
QGD-014-
3
《轨道交通装饰装修工程质量验收标准》
QGD-015-
4
《地下铁道工程施工及验收规范》
GB 50299-1999
5
《民用建筑工程室内环境污染控制规范》
GB50325—
6
《建筑工程冬期施工规程》
JGJ104—97
1、3施工组织设计;
施组名称
东方地球物理科技园区科研大楼室内精装修施工组织设计;
编制日期
.12.16
编制人
王康
审核人
刘伟宾
1、 4图纸会审纪要；

第二节 工程概况
建设单位
中国石油集团东方地球物理勘探有限责任公司
工程名称
东方地球物理科技园区科研大楼
设计单位
北京清尚环艺建筑设计院有限公司
监理单位
中油涿州华宇工程建设监理有限责任公司
工程地点
河北省涿州市华阳东路北侧
计划工期
70（日历天）
施工内容
纸面石膏板吊顶、铝平板吊顶、木丝板吊顶、矿棉板吊顶、穿孔铝板、

第三节 施工部署
1、按照土建及各专业施工进度，施工进程中按照22层、裙楼3层、裙楼2层、首层进行分段进行流水作业，合理安排劳动力。由项目经理负责整个工程的质量、进度及安全问题，下设执行经理代表项目经理行使职权，项目经理部人员熟悉图纸，认真学习理会本工程执行标准、规范、规程文件、公司质量管理体系程序文件。该分项工程根据工程总体进度计划需70天完成。
2、成立健全有效的质量与安全领导小组及有效的组织安排：
2、1质量领导小组的组成：
组长：宋书转
副组长：王康
组员：雷昆仑 张国清 刘涛 李海涛
2.2 安全领导小组成员：
组长：乔安升
副组长：张国清
组员：雷昆仑 张国清 刘涛 李海涛
3、进行技术交底
向项目经理部管理人员、施工员（工长）、劳务负责人进行施组交底、按公司质量管理体系文件《技术交底/施工作业指导书》管理程序的要求，将天花分项工程在施工前按河北省地方标准《建筑安装分项工程施工工艺规程》要求结合实际情况进行技术交底，并分解各自的质量目标，明确责任人。
施工过程中，严格执行技术交底制度，必须做到先交底，后施工，无交底，不施工。交底要到位、可行和具有针对性，保证工程质量，减少不必要的返工，杜绝质量事故的发生。

第四节 天花工程施工
天花吊顶为纸面石膏板吊顶工程、铝条板吊顶、木丝板吊顶、乳胶漆工程，充分考虑设备及管线的检修需要，检修单元块可开启，其它单元块可单独自由拆卸。天花的组合式金属吊顶可自由拆卸体系要求双人可完成拆装过程，同时应保证安全可靠，要求抗震，防止脱落。
因设备管线原因，天花组合式金属吊顶吊杆在管线处吊杆大于1200 mm时，增设角钢转换吊架引接天花吊杆，具体位置应根据现场及施工图纸确定。
挡烟垂壁按装修施工图要求安装，管线穿过挡烟垂壁应进行封堵。装修天花材料预留挡烟垂帘伸出所需宽度80mm。
天花吊顶组合式金属吊顶体系的设计以基本模数组合为主。如因现场情况导致安装方式变化，必须由项目技术负责人根据现场情况调整安装方案，提交设计确认后，方可施工，但天花模数的尺寸不变。
天花组合式金属吊顶吊杆长度超过1500mm时，应按施工验收规范要求增设反向支撑（具体做法设计重新出图）。
天花上的设备管道、管线和吊杆均喷防潮防霉涂料，要符合技术要求和检验标准。
二、天花体系
1、金属吊顶及龙骨系统
第一部分天花吊顶为不上人方通（30*70*1*N）、铝质多孔天花（600*600*1.5）、铝质花纹天花（2565*1000*1.5）、铝质天花（600*600*1.5）基本尺寸有四种材料。
第二部分：M10拉爆锚栓、∮10通丝吊杆、吊顶天花主（含辅助主）和次龙骨及零配件。
第三部分：车站的异型天花通风带。
第四部分：细部收口处理。
第五部分：施工工艺；
车站分为站厅层、站台层、出入口通道三个区域分部施工，天花施工主要分四个工序：①：吊杆安装；顶部基层障碍物等处理、放线、打孔、安装拉爆锚栓（拉爆锚栓按要求做拉拔试验,天花胀栓拉拔力检测值满足设计值8KN）和吊杆，主龙骨间距与吊杆间距均为900～1200mm，但要保障主龙骨两端要按设计接点图纸施工。
②：主龙骨、辅助主龙骨安装；安装主龙骨和辅助主龙骨，要保障主龙骨与辅助主龙骨之间稳定性。
③：次龙骨和铝合饰金板安装；组装次龙骨和铝合饰金板后，然后组装体一起安装（吊顶饰面工程应在顶棚内吊杆、转换龙骨、设备管道、检修通道照明、广播及通风等其它设备的所有管线敷设完工并验收合格后安装）。
④：细部收口处理；安装吊杆时注意，在检查口处吊杆、主龙骨和挂件在一条线，即在主龙骨的端点处。T8灯池与方通间距是470㎜，组装体安装时预留好尺寸。
第六部分、接口处理工艺
由于吊顶、设备等分项由不同的专业安装，各项目之间存在接口处理。铝板吊顶和封口板的接口工程如下：
（1）、吊顶铝方通的设备与天花接口安装原则：原则上各专业设备与吊顶无连接，由独立吊杆、挂件在方通间隙中固定吊装。
（2）、吊顶铝合金板材上的设备与天花接口安装原则：导向、通信、信号、PIS、FAS、BAS动照等专业设备安装，由我单位配合设备专业要求在吊顶板上预留孔洞，相应设备供应商提供独立的固定挂件，设备安装单位负责最终的设备安装。
（3）、各专业系统管线桥架、风口底标高不低于装修天花完成面标高200mm。
（4）、暖通专业在站台天花的侧送风口与两侧装饰板应连接牢固，由暖通专业施工单位配合吊顶安装单位整体安装。
（5）、吊顶龙骨上按设计要求设置吊杆，如龙骨上方有风管等设备阻挡无法直接吊挂，则应增加附加龙骨（过桥）。
（6）、吊顶上的设备安装在固定板位置，设备旁应设置检修活动板。

2、挡烟垂壁
2.1施工工艺流程
预埋件（或￠8镀锌膨胀螺栓）安装→镀锌龙骨架安装→防火材料按设备管线要求位置开孔→防火材料安装、固定→管线开孔位置防火封堵
2.2、接口处理工艺
（1）、负责挡烟垂壁的施工安装，配合电动电动挡烟垂帘设备安装并做装饰工作，与天花吊顶留缝处理。
（2）、在有设备和管线穿越时，需要选择一种合适的防火封堵系统，同时也需要考虑设备及管线可能产生的位移的影响，确保不会有荷载施加到挡烟垂壁上。

3、防潮防霉涂料
3.1基本要求
（1）、拉毛增加吸音效果
（2）、透底、流坠、皱皮：大面无，小面明显处无。
（3）、色泽均匀一致、糙面亚光
3.2施工工艺流程
基层清理→滚刷底料→滚刷面料

第五节、质量控制及标准
按GB50300－ 《建筑工程施工质量验收统一标准》和GB50209－ 《建筑地面工程施工质量验收规范》、GB50210－ 《建筑装饰装修工程质量验收规范》、GB50303－ 《建筑电气安装工程施工质量验收规范》的要求，做好质量控制工作，按照施工组织设计中的“施工进度计划”制定质量检验计划，确定检验仪器、设备、工具并进行控制，同时运用计算机信息化管理系统做好进度计划里程碑控制点和质量检验控制点的埋点工作，按质量控制点运用正确的检查方法把好检验放行关，做好材料报验、到场验收、预检、隐检、检验批验收等环节的具体控制工作。
1、金属吊顶及龙骨系统检验标准
(1)、吊顶饰面材料与龙骨固定牢固，装饰完成面平整，间距纵横直宽窄均匀一致。
(2)、吊顶饰面材料与灯口、风口等相交处，套割尺寸应正确，边缘整齐，不得露缝。
(3)、吊顶饰面材料应平整，条缝应直顺，相邻接头位置应相互错开，接缝严密，不得有错台和错位。
（4）、铝板吊顶安装的允许偏差和检验方法应符合下表规定。
检验项目
检验要求
检验方法
板面平整度
2mm
用2m靠尺和塞尺检查
龙骨平整度
1mm
用2m靠尺和塞尺检查
龙骨阴阳角方正
1mm
用直角检测尺检查
缝隙直线度
2mm
拉5m线，不足5m拉通线，用钢直尺检查
缝隙高低度
1mm
用钢直尺和塞尺检查
缝隙宽度
2mm
用钢直尺检查
（5）、吊顶工程按照GB/T 50210- 《建筑装饰装修工程质量验收规范》的规定进行施工及验收。
（6）、所有材料外观良好，无变形，没有容易造成手部受伤的毛口、毛刺、尖角存在，零配件中不能有妨碍组装的缺陷。
（7）、吊顶的整体材料燃烧性能符合《建筑材料燃烧性能分级方法》（GB 8624）的A级标准。

2、挡烟垂壁检验标准
(1)、挡烟部件与框架的接触部分应密封。
(2)、挡烟垂壁金属部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、空洞等缺陷。 (3)、挡烟垂壁的挡烟部件必须安装牢固，不可出现留缝、松动现象。
(4)、挡烟垂壁的挡烟部件不允许出现撕裂、缺角、挖补等缺陷。
(5)、安装大样详见设计图纸相关要求。
(6)、挡烟垂壁的各项指标及检验标准参照《挡烟垂壁》GA533- 标准执行。

3、防潮防霉涂料检验标准及相关要求
项目
施工方法及稀释
表干时间
重涂间隔
施工条件
指标
滚筒、清水、最大量15%
1h/25℃
6h/25℃
5℃以上，相对湿度85%以下施工
检验标准按《建筑装饰装修工程质量验收规范》（GB50210－ ）中的涂饰工程。
所有使用的材料应符合国家有关标准和设计要求。
（1）、本涂料为合成树脂乳液外墙涂料。
（2）、防潮防霉性能好。
（3）、符合国家环境标准相关要求，水性涂料无污染。
（4）、施工工艺：表面采用大拉毛面处理；大拉毛面是采用大拉毛纹路的滚筒辊涂。
（5）、要求有良好的附着力。
（6）、具备一定的弹性，防止墙体轻微开裂，增强防水性能。
（7）、具备一定的吸音或隔音功能。
（8）、良好的透气、透湿性。室内/墙体温气、水分子能够穿墙而出，而漆膜外水滴等不能进入墙体。
（9）、具备一定的阻燃/隔燃效果，且材料燃烧应低烟无毒。
（10）、涂料必须满足相关国家防火和环保的要求。

第六节、安全施工措施
l、进人现场必须戴安全帽。严禁穿拖鞋、高跟鞋或光脚迸人施工现场。现场禁止吸烟，严禁酒后作业。
2、现场临时水电设专人管理，不得有长流水、长明灯，现场设备及照明用电，应严格按规程操作。
3、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。
4、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。
5、中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
6、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
7、使用人字梯攀高作业时只准一人使用，禁止同时两人作业，且应注意防滑。
8、施工过程中，上下传递材料或工具时不得抛掷。
9、电焊机必须有防护措施，焊接时必须开动火证，并做动“三有”即有看火人、灭火器、水。
10、用电采用三级保护，定期检验漏电保护器，非机电人员不得擅自动用机电设备。
11、切割机、冲击钻、自攻螺丝枪必须按规程操作，所使用的移动式手提电箱必须有漏电保护开关。
12、脚手架搭设后，应进行检查，符合要求后方可上人操作。
13、高空操作时应注意物体坠落伤人。
14、在吊顶作业时，应搭设马道，非上人吊顶严禁上人。
15、现场注意防火、防毒。
16、施工中应遵守操作规程。

第七节、文明施工措施
一、工完场清和文明施工责任区制度
1、施工过程中最容易产生大量的建筑垃圾并给清洁的环境造成“二次污染”。工完场清制度必须认真贯彻执行，在现场施工中，每一道施工工序，除了进行安全、技术交底外，还要有文明施工内容，工作完成以后，必须对施工中造成的污染进行认真的清理。否则，由此产生的费用就要该班组承担，真正做到谁污染、谁清理的原则。
2、各施工班组在作业面（站厅、站台、通道）中产生的垃圾必须在当天下班前清运至指定地点，由项目保洁队伍统一运送场外。施工后期，我司还将成立专门的看护队伍，每人每天负责巡视施工作业地面，对安全、文明施工、成品保护等工作进行巡查。
3、除了严格执行工完场清以外，我公司在现场还建立文明施工责任区制度，根据安全主管、材料组长、各施工工长具体的工作区域，将整个施工现场划分为若干个责任区，实行挂牌制，使各自分管的责任区达到文明施工的各项要求，项目定期进行检查，发现问题，立即整改，使施工现场保持整洁。
4、由安全员贾存虎定期对员工进行文明施工教育、法律和法规知识教育，以及遵章守纪教育。提高大家的文明施工意识和法制观念，要求现场做到“五有、四整齐、三无”，以及“四清、四净、四不见”，每月按项目劳动竞赛制度，将文明施工列入重点进行检查、评比、考核，评出优劣班组进行奖罚，并张榜公布。

第八节、环保措施
1、施工现场道路
为降低施工现场扬尘发生，每天派专人随时清扫材料运输产生的垃圾。
2、施工现场地面
要进行洒水防尘，要及时清走作业垃圾，保持作业面清洁；
3、区域清理
施工现场的区域施工过程中要作到工完场清；各区域内的建筑垃圾随着区域施工的进展及时清理，要求活完底清。
4、防尘措施
（1）各施工作业面清扫建筑垃圾，应先洒水湿润后，才能清扫。
（2）禁止在施工现场焚烧有毒、有害和有恶臭气味的物质。
（3）装卸有粉尘的材料时，应洒水湿润并在仓库内进行。
5、垃圾堆放
由于施工现场场地有限，故施工垃圾从作业面清除出去之后，要立即安排车子清除去工地。

第九节、施工资料
按DBJ01－51－ 《北京市建筑工程资料管理规程》的要求做好检验批之前施工全过程资料的收集整理工作，按DBJ/T01－27－ 《高级建筑装饰工程质量验收标准》做好评定工作。同时按GB/T50323－ 《城市建设档案著录规范》、GB/T50328－ 《建设工程文件归档整理规范》的要求做好施工资料的整理工作。
（1） 工程资料管理，应按其专业分部、分项工程收集整理。做到分类整理、按序排列、目录清晰、页码完整、层次清楚、内容齐全、管理有序。
（2） 工程资料内容，应简明准确，数据可靠，结论清楚有据，符合签认程序，审批手续齐备，内容真实有效，不留疑问争议。
（3） 工程资料不得无据涂改或撤换，不得弄虚作假，不得用其它资料复印代替，不得回避问题不填写，她人未受委托不得代替审签。
（4） 工程资料管理人员，应熟悉资料管理业务和管理规定，经过专业培训合格，持证上岗。

第十节、成品保护
因本工程交叉施工作业多的特点，造成交叉污染、影响装修质量的因素很多，因此成品保护工作很重要。要注意做好工种、班组之间的交接检，安排成品保护巡检员，完成一间封闭一间，完成一段封闭一段等成品保护措施，在竣工交验前，整体做好竣工保洁。（见本施组成品保护措施）

第十一节、竣工验收
竣工验收除满足验收统一标准及其系列验收规范外，竣工时还要达到GB50325－ 《民用建筑工程室内环境污染控制规范》（ ）中规定的要求。
