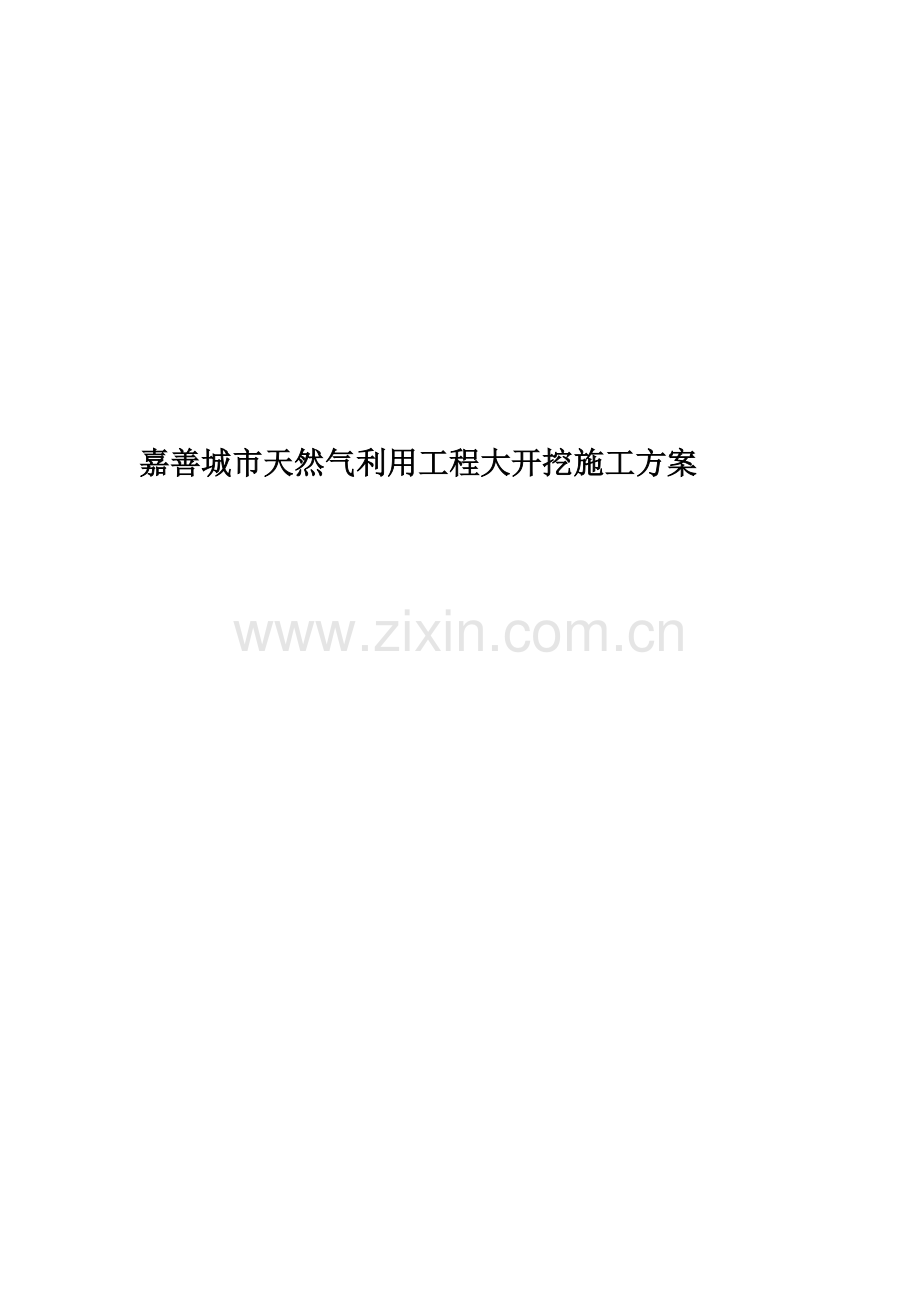

嘉善城市天然气利用工程大开挖施工方案.doc

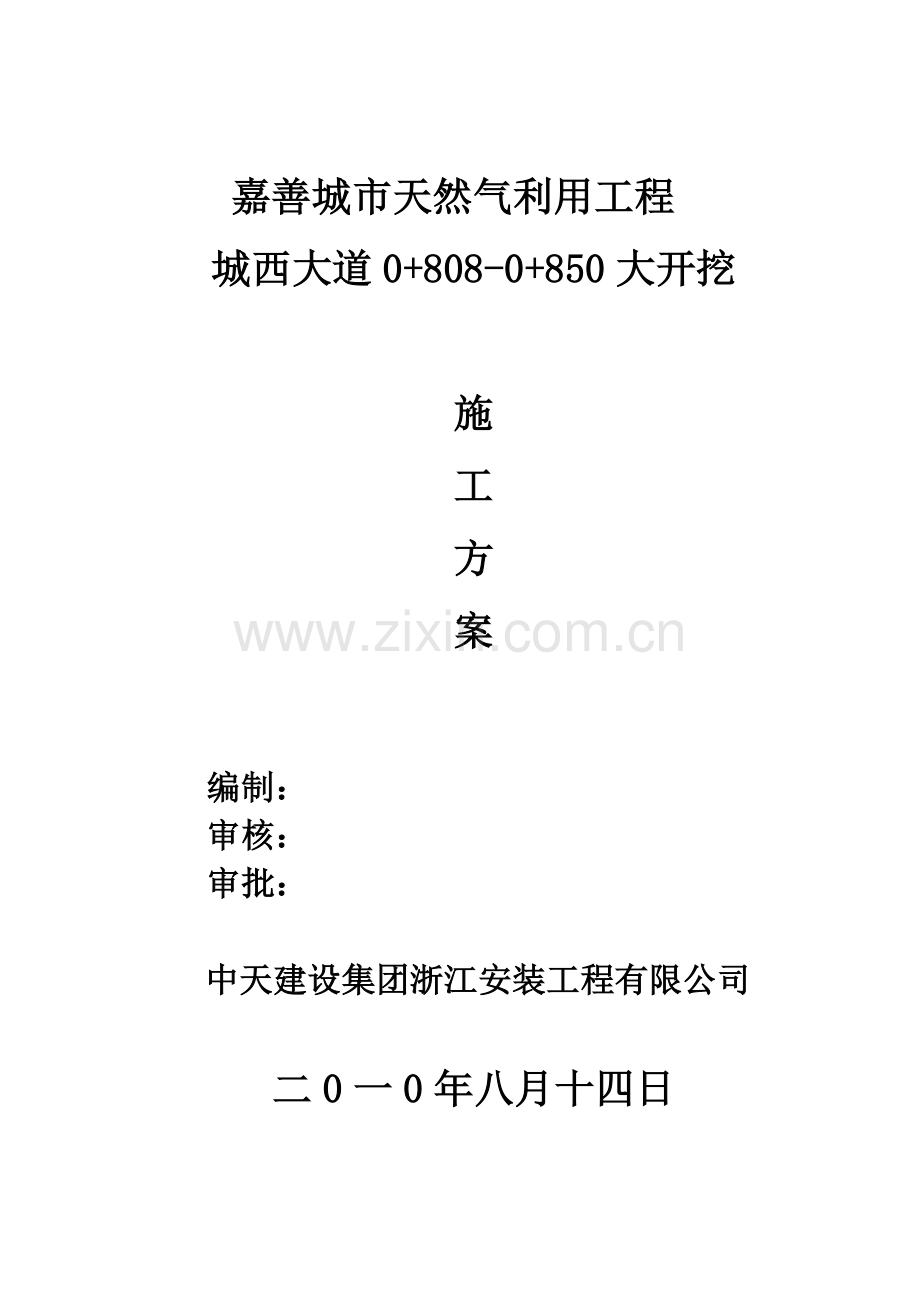

嘉善城市天然气利用工程大开挖施工方案

嘉善城市天然气利用工程
城西大道0+808-0+850大开挖

施
工
方
案

编制：
审核：
审批：

中天建设集团浙江安装工程有限公司

二0一0年八月十四日

目 录

1、 工程概况
2、 执行规范
3、 施工步骤
4、 施工方法及技术措施
5、 质量保证措施
6、 安全措施
7、 工期
8、组织机构、人员、设备配备

一、 工程概况：
本工程起点在嘉善县门站起至白水塘阀室再至T2调压站结束，次高压管线、中压管线。其中次高压管线DN200，12800m，大开挖过河2处。中压管线7215m，大开挖过河1处。
二、 执行规范：
《城镇燃气设计规范》GB50028-2006
《城镇燃气输配工程施工及验收规范》CJJ33-2005
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《油气长输管道工程施工及验收规范》GB50369-2006
《油气输送管道穿越工程施工规范》GB50424-2007
《油气管道焊接工艺评定工艺方法》SY/T4103-2006
《承压设备无损检测》JB/T4730-2005
《埋地钢制管道阴极保护技术规范》GB/T221448-2008
《埋地钢质管道交流排流保护技术标准》SY/T0032-2000
《埋地钢质管道直流排流保护技术标准》SY/T0017-2006
本工程管材选用聚乙烯燃气管，管件管材符合《燃气用埋地聚乙烯管材》GB15558.1-2003和《燃气用埋地聚乙烯管件》GB15558.2-2005
《输油气管道同沟敷设光缆设计、施工及验收规范》（SY/T4108-2005）
本工程次高压、中压采用同沟敷设，城西大道1处。根据现场测量河道宽，管底标高为-3.22米,燃气管位到河底高为2米，管道埋深2.22米.计划围堰后采取机械开挖。
三、施工步骤
施工准备——测量放线——围堰——抽水——打钢板桩—-开挖土方——管道安装、焊接——焊缝探伤——防腐—阴极保护—-吊装就位——浮力平衡压袋（块）就位——回填土夯实——资料整理归档
四、 施工方法及技术措施：
1、河道围堰
根据现场实际情况，在管位东侧4米采用土围堰，围堰底宽5-6米,顶宽3-4米,高度3.5米,总长度为28米,实际在河中围堰长度15米，在管位西侧4米采用打钢板桩巩固原河道土层,防止河道土层塌陷,围堰完毕后用多台4″以上水泵同时抽水，保证围堰河道内无积水。
2、打钢板桩
抽水完毕后，为防止两侧水流冲跨围堰，采用16#槽钢（L=6米）密排支撑围堰，使用挖机逐根打入河中原土层中，每侧需用槽钢40根。
3、土方开挖
采用多台挖机按标准放坡挖至管底设计标高-2.80（河床下2.25米）,施工中产生的余土用挖土机向施工区域外驳运,必要时装河道两岸硬土构筑围堰,更换河道淤泥软土。
4、管道安装、焊接、探伤、防腐
钢管安装：
对口严格要求按照焊接工艺规程执行，本工程在沟上组对。组对后对坡口加工，因原始管材的为无缝钢管没有坡口，所以在现场采用坡口器对管口进行加工，按照施工规范要求管口的形式应加工到300±2.50，以满足焊接施工要求。坡口加工前要求严格按照规范要求，清除坡口内外壁50mm范围内的一切污物。管端坡口不得有机械加工形式的内卷边，若有则用锉刀清除。
钢管焊接：
对于管道壁厚为6-10mm钢管,焊接层数为3-4层.打底焊:仰焊部分焊高不超过壁厚的1/2,立焊与平焊部分焊高不超 过壁厚的1/3，填充焊:焊至低于母材0.5-1mm处;盖面:高度e≤1+0.2b, b为焊口上宽(mm),本工程e控制在4-5mm间;本工程采用上向焊,左、右分别进行，即左6点 —— 左12点右6点 —— 右12点。钢管管道连接采用采用氩弧焊打底、电焊盖面的焊接方法，坡口采用v型坡口。
钢管吊运、探伤、防腐：
沟槽开挖合格后采用2台挖机同时吊管下沟，下沟前先用点火花测试仪对钢管管道进行防腐层质量检测。下沟时注意避免沟壁刮碰，防止擦伤防腐层。焊接完毕后进行外观检查，合格后按《承压设备无损检测》JB/T4730-2005Ⅱ级焊缝进行X射线无损探伤，比例100%。探伤合格后使用电火花检漏仪，环形圈检漏，检查电压15KV，发现漏点，标记明显，留待补伤人员及时补伤，管口采用热收缩套进行接口防腐。同时作好牺牲阳极保护。
PE管：
电熔连接：电熔连接机具与电熔管件应正确连通，连接时，通电加热的电压和时间应符合电熔连接机具和电熔管件厂家的规定；电熔连接冷却期间，不得移动连接件或在连接件上施加任何外力；电熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上污物，并标出插入深度，刮除其表皮；电熔承插前，应校直两对应的待连接件，使其在同一直线上。因大开挖管线与埋地管线碰接口因受到场地条件因素采用电熔连接。
热熔连接：热熔连接前、后，连接工具加热面上的污物应用洁净棉布擦净，热熔连接加热时间和温度应符合热熔连接工具生产厂和管材生产厂的规定；对接连接前，两管段应各伸出夹具一定自由长度，并应校直两对应的连接件，使其在同一轴线上，错边量不宜大于壁厚的10％；加热完毕，两管段应迅速脱离加热工具，并应用均匀外力将两管段结合，形成均匀凸缘；热熔连接连接保压、冷却时间，应符合热熔连接工具生产厂和管材、管件生产厂及规范里的相关规定，在保压、冷却期间不得移动连接件或连接件上施加任何外力。管道连接后，接口处须做好技术参数等记录。
6、整个管线安装完成后，做好光缆（硅芯管）敷设。
7、及时按放好浮力平衡压袋（块），每6米设置一块，浮力平衡压袋（块）下与钢管接触处使用橡胶垫隔开。PE管安放好金属示踪线。
8、管沟槽回填，在管道中心线上方距管顶0.5m处全线埋设专用警示带。
五、质量保证措施
为保证本工程能按照业主要求的工程质量标准圆满的完成，特制定质量保证体系
组 长： 李冬明
组 员： 顾兵、卢向来 、沈为民
3. 质量目标：
单位工程质量合格率：100%，验收一次性通过，争创优良工程。
质量管理机构组织图：

项 目 经 理

技 术 负 责 人

技术管理
材料管理
安全检查管理
设备管理

班组、专兼职质量

六、施工安全措施
（1）为了确保本工程顺利实施，必须认真落实国家、建设单位和本公司有关安全生产规定，严禁违章作业，完善和充实安全规章及操作规程，把安全规章制度落实到生产的全过程中，保证员工身体健康和设备在生产过程中的安全。贯彻执行“安全第一，预防为主，全员动手，综合治理”的安全方针。
（2）施工场地和区域的安全、环境保护和卫生符合国家有关的法律、法规以及地方医疗卫生、环境保护部门或其它主管部门的规定，满足业主、监理公司、地方群众的要求，并接受其监督；建立以项目经理为首的安全生产保证体系，明确岗位，落实责任。
（3）本工程施工处于野外，施工现场地形、地貌、交通、人文条件复杂，要求本公司加强现场安全，做好安全、文明施工工作；建立、执行安全管理工作制度、专职安全员深入现场，及时准确发现事故隐患，提出处理意见并监督整改，对违章作业现象，有权制止、处罚。
（4）安全责任落实到人，实行一条龙管理，在选择施工设备、施工方法、安排作业时间和施工过程中，必须考虑噪音对施工人员和周围群众的影响，并采取措施将这种影响减小到最低程度。
（5）两侧6米范围内划分为禁区，注意无关人员不得进入禁区。施工作业和射线探伤时，对现场做好必要的安全防护措施，必要时派专人看护；夜、间作业，施工现场要有足够的照明，设置适合于夜间使用的警告标志。
（6）严格执行各技术措施中提出的安全注意事项；严格执行业主招标文件中的有关安全条款，服从监理公司安全文明管理，作到安全、文明施工。施工中必须穿戴好劳动保护用品，班前严禁饮酒，上班必须坚守岗位，集中精力干好本职工作。
2. 施工中环保措施
1、 工程施工中严格执行国家和当地有关部门对环保的政策和法规，开工前必须得到甲方，方可开工作业。
2、 施工结束后，必须恢复地形地貌。
3、按质量计划和施工计划合理调度设备、配套使用，发挥其使用效能。
4、施工设备要及时维修和保养，提高设备出勤效率。
七、工期
我方计划每个大开挖部位20个工作日完成全部工作量。（本施工方案以白水塘阀室西侧大开挖为例,其它处大开挖方案类同，具体工作量按实。）
八、组织机构、人员、设备配备

（一）施工组织机构图

项目经理部

材 料员
质检员
资料员

安全员
施工员

施工班组

(二)人员配置表
项目管理人员：计6人
序号
岗位
姓名
序号
岗位
姓名
1
项目负责人
李冬明

2
技术负责人
顾 兵

3
施工负责人
沈为民

4
质量负责人
卢向来

5
安全员

6
资料员
吴超

操作人员：计7人
序号
工种
数量
序号
工种
数量
1
电焊工
2

2
电工
1

3
管工
5

施工设备
序号
名称
单位
数量
备注
1
发电机
台
1
30KW
3
氩弧焊机
台
3

4
热熔PE焊机315
台
1

5
电熔PE焊机
台
1

6
水准仪
台
1

7
磨光机
台
3

8
水泵
台
4

9
25KV电火花检漏仪
台
1
