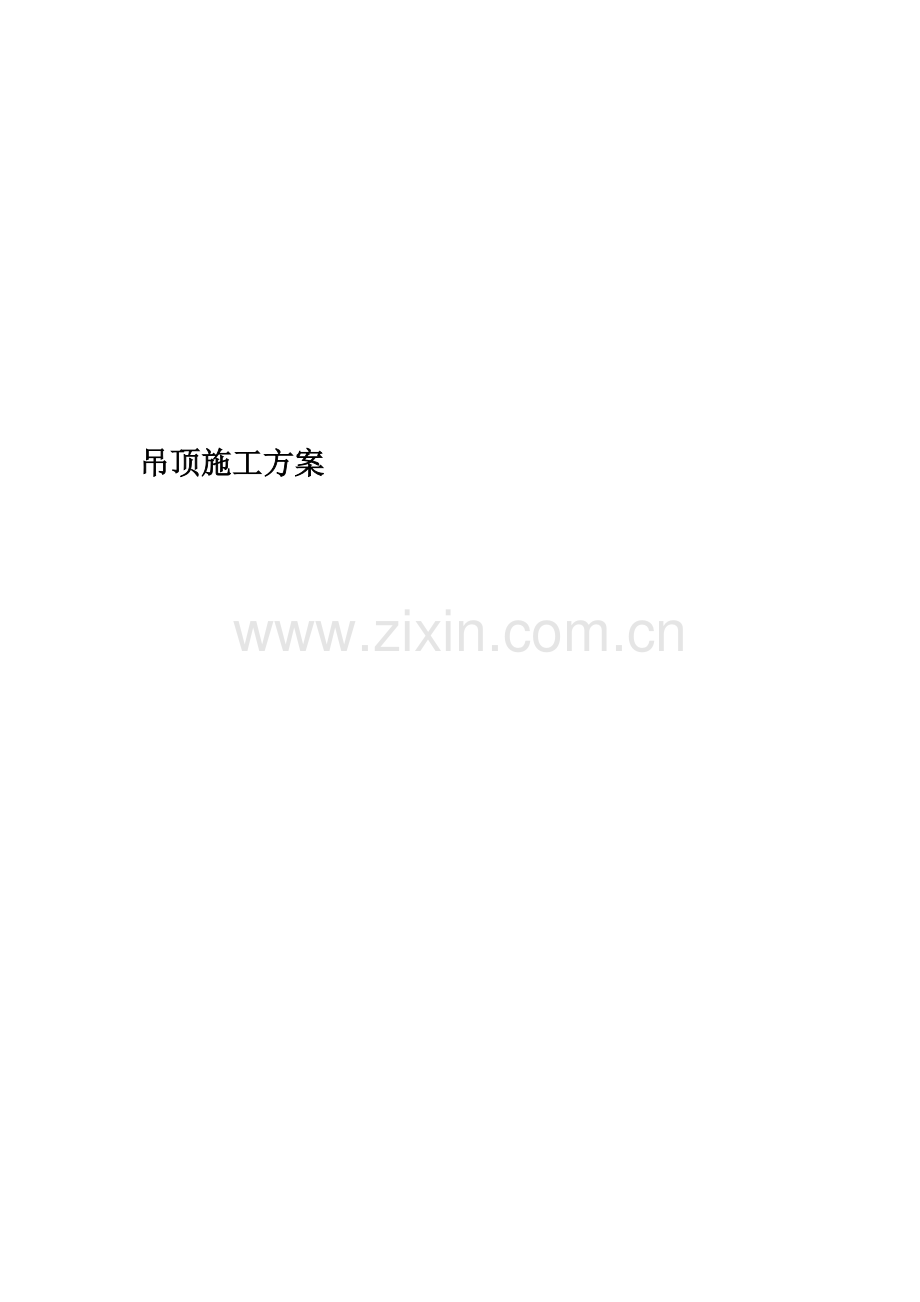

吊顶施工方案

平舆县人民医院综合病房楼
室内吊顶工程施工方案

编制：
审核：
批准：

河南五建建设集团有限公司
年 月 日
目录
一、工程概况 1
二、编制依据 1
三、施工准备 2
四、施工工序及工艺流程： 2
（一）铝单板及铝扣板 2
（二）纸面石膏板 4
五、质量要求 5
六、成品保护 5
七、安全环保措施 6

I

一、工程概况
本工程名称为平舆县人民医院综合病房楼工程，位于平舆县城，健康路北侧医院院内，场地平整，西侧为围墙，北侧为住院部，南侧为办公楼，地下设备房和裙楼主体结构已施工完成总建筑面积50430.16㎡，其中，主楼高层地下一层，地上二十六层，建筑高度约为100.5M（机房顶面标高），地下一层为人防工程，地上综合病房楼，结构采用现浇框架剪力墙结构；西南裙楼局部三层，地下室4.5M，1-3层4.5M，4-26层3.6M，主楼基础采用筏板基础，裙楼采用独立承台基础。建筑防火分类及耐火等级为一级。建筑抗震设防类别为重点设防类，抗震等级为二级，建筑结构安全等级为二级。
该装饰装修吊顶工程有河南正鼎建筑设计有限公司设计，饰面板采用铝单板和纸面石膏板配合专用吊顶龙骨吊挂成型，中间嵌固配套灯带，纸面石膏板上预留通风洞口，相应吊顶标高和龙骨吊挂节点见装饰装修施工图。
二、编制依据
1、 平舆县人民医院综合病房楼装饰装修施工图
2、 《建筑装饰工程施工及验收规范》（GB50210-2011）
3、 《施工现场临时用电安全技术规范》（JGJ46-2012）
4、 《建筑用轻钢龙骨》（GB/T11981-2008）
5、 《建筑内部装修设计防火规范》（GB50222-2007）
6、 《建筑工程施工质量验收统一标准》（GB50300-2013）
7、 建筑施工手册
8、 《工程建设标准强制性条文》（2010版）
9、 平舆县人民医院相关要求
三、施工准备
1、材料准备
铝扣板、铝单板、纸面石膏板、龙骨、吊杆、专用配套吊挂件等。
2、机具准备
主要有冲击钻、无齿锯、钢锯、射钉枪、螺丝刀、吊线锤、角尺、锤子、水平尺、白线、墨斗等。
3、作业准备
1）安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。
2）顶棚罩面板安装前，应完成墙、地湿作业工程项目。
3）轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口进行构造处理，经鉴定后再大面积施工。
4）吊顶施工前，应在上一工序完成后进行，对于原有孔洞应填补完整，无裂漏现象。
5）熟悉有关的施工规范、标准、图集、装修施工图等。
四、施工工序及工艺流程：
（一）铝单板及铝扣板
1、工艺流程：
铝单板和铝扣板吊顶安装工艺为：基层弹线→安装主龙骨吊杆→安装边龙骨→安装主龙骨→安装次龙骨→安装铝单板或者铝扣板→饰面清理。
2、施工工艺
1）基层弹线
根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上画好龙骨分档位置线。
2）安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊杆，吊杆安装用膨胀螺栓固定在顶棚上，膨胀螺栓必须要拧紧，吊杆选用通丝吊杆，吊杆间距控制在1200mm范围内，
3）安装边龙骨
按天花净高要求在墙四周用射钉枪固定25×25mm烤漆龙骨，射钉间距不大于300mm。
4）安装主龙骨
（1）主龙骨应采用专用配套吊件吊挂在吊杆上，吊杆上的固定螺栓要拧紧，主龙骨间距900㎜～1200㎜，一般取1000mm为宜。
（2）主龙骨应起拱，起拱高度为房间短跨度的1/500，主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。
（3）主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开，间距控制在1200mm范围内。
5）安装次龙骨
（1）根据铝扣板或者铝单板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上，铝扣板或者铝单板的次龙骨，应使用产品厂家提供的专用次龙骨。
（2）当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定，次龙骨的两端应搭在L形边龙骨的水平翼缘上。
（3）在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固或螺钉固定。
7）安装铝扣板及铝单板
铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。
8）饰面清理
铝扣板安装完后，需用布把板面全部擦拭干净，不得有污物及手印等。

（二）纸面石膏板
1、工艺流程：
纸面石膏板吊顶安装工艺为：基层弹线→安装主龙骨吊杆→安装边龙骨→安装主龙骨→安装次龙骨→安装纸面石膏板→涂料→饰面清理。
2、施工工艺
1）基层弹线
根据楼层标高水平线、设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。
2）安装主龙骨吊杆
在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装吊筋。一般从房间吊顶中心向两边分，间距为900-1200，吊点分布要均匀。如遇梁和管道固定点大于设计和规程要求，应增加吊杆的固定点，膨胀螺栓要拧紧。
3）安装边龙骨
按天花净高要求在墙四周用射钉枪固定25×25mm烤漆龙骨，射钉问距不大于300mm。
4）安装主龙骨
主龙骨沿房间长向布置，间距宜为900－1200mm，主龙骨用与之配套的龙骨吊件与吊筋安装。主龙骨距墙边小于等于200mm。
5）安装次龙骨
根据纸面石膏板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件吊挂在主龙骨上，纸面石膏板的次龙骨，应使用产品厂家提供的专用次龙骨，间距为300-600mm。
6)纸面石膏板的安装
纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收轻钢骨架下面（即做隐蔽验收工作）安装纸面石膏板。安装纸面石膏板用自攻螺丝（规格25*3.5mm）固定，自攻螺丝钉距板边以150－170mm为宜，板中钉距不超过200mm螺钉应与板面垂直，均匀布置，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安装螺钉。自攻螺丝钉距纸面石膏板封边10-15mm为宜，切割的板边以15-20mm，钉头嵌入纸面石膏板深度以0.5-1.0mm为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。
7) 涂料
安装完成后，应仔细检查石膏板的接缝，并做好与垂直墙面的收边后均匀的涂刷涂料，并进行板缝防裂处理。
8）饰面清理
纸面板安装完并刷好涂料后，要注意板面的清洁，不得有污物及手印等。
五、质量要求
1）吊顶施工时要严格按设计要求和相关规范标准施工。
2）对于吊杆、龙骨和饰面材料的安装必须牢固，金属吊杆表面要进行防腐处理，吊件、挂件必须拧紧牢固。
3）饰面材料的材质、品种、规格、颜色要符合设计要求。
4）吊顶标高、尺寸、起拱和造型应符合设计要求。
5）施工时要注意饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置，并预留好孔洞，保证位置合理、美观、交接严密。
吊顶工程的安装的允许偏差和检验方法如下表所示：
表1 吊顶工程安装的允许偏差和校验方法
项次
项目
允许偏差（mm）
检验方法
纸面石膏板
铝扣板及铝单板
1
表面平整度
3
2
2m靠尺，塞尺检查
2
接缝直线度
3
1.5
拉5m白线或钢尺
3
接缝高低差
1
1
钢尺、塞尺
六、成品保护
1）轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。
2）装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意后更改，不得随意改变、挪动吊杆。
3）吊顶龙骨上禁止铺设机电管道、线路。
4）轻钢骨架及罩面板安装应注意保护顶棚内各种管线，轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上。
5）为了保护成品，罩面板安装必须在棚内管道试水、保温等一切工序全部验收后进行。
6）设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。
7）工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
七、安全环保措施
1）作业人员人场前必须经人场教育考试合格后方可上岗作业，牢记“安全第一，预防为主”的安全生产方针，并服从现场管理人员的管理。
2）人员进人施工现场必须戴安全帽，系好下额带，锁好带口。
3）作业人员严禁酒后作业．严禁吸烟，禁止在施工现场追逐打闹。
4）登高作业时必须系安全带且系挂牢固，高挂低用，作业时应穿防滑鞋，使用的工具要放于工具袋内，不要乱丢乱扔，同时在楼层中作业时严禁从从上向下投掷物体，以防砸伤他人。
5）施工中使用的电动工具及电气设备均应符合国家现行标准《施工现场临时用电安全技术规范》的规定，电动工具及电气设备的安装必须由专业电工完成，严禁从配电箱中私拉乱扯。
6）吊顶的主、副龙骨与结构面要连接牢固，吊丝上连接件要拧紧，防止吊顶或者物件脱落伤人。
7）使用移动脚手架时严禁人站在脚手架上移动脚手架，脚手架上堆料量不得超过规定荷载，搬动支设时应确保底部牢固后才能上人施工，谨防脚手架不稳倾覆。
8）吊顶施工区域下方不得有其他人员来回行走，以防掉物伤人。
9）使用电气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并上报项目部按照三级动火手续施工，并设专人管护，在作业区附近存放消防器材。
10）施工过程中应采取相应的防护防止粉尘污染，有噪声的电动工具应在规定的作业时间内施工，防止噪音污染、扰民。
11）每天施工完工后必须工完场清，清扫时应洒水，不得扬尘，废弃物应按环保要求分类堆放，定期处理。
12）每天下班前应对施工施工内容进行检查，防止部分配件未固定好而脱落，不能留安全隐患。
