xxxxxxxx居住小区智能化系统 DXKCZNH-001

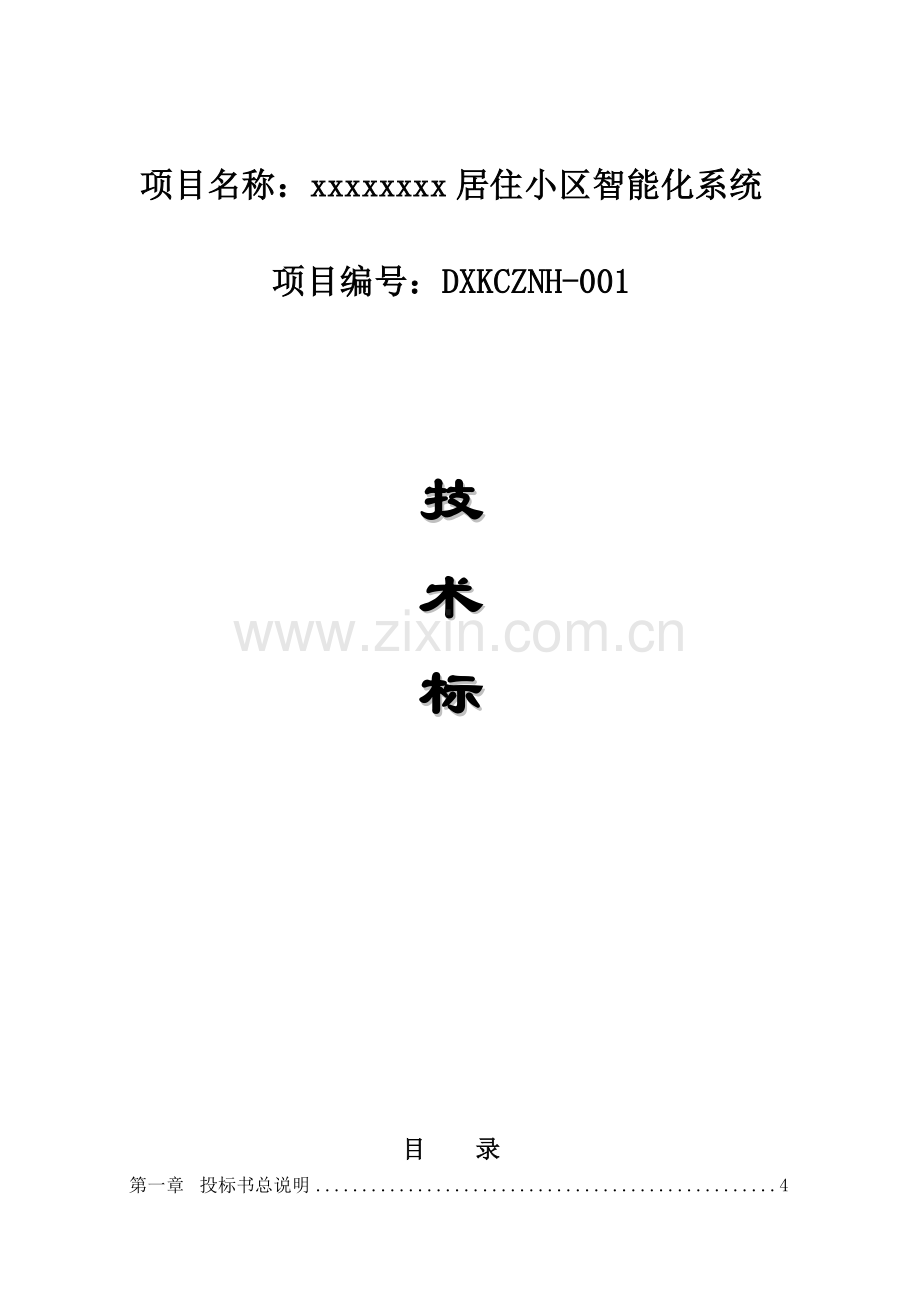

项目名称：xxxxxxxx居住小区智能化系统

项目编号：DXKCZNH-001

技
术
标

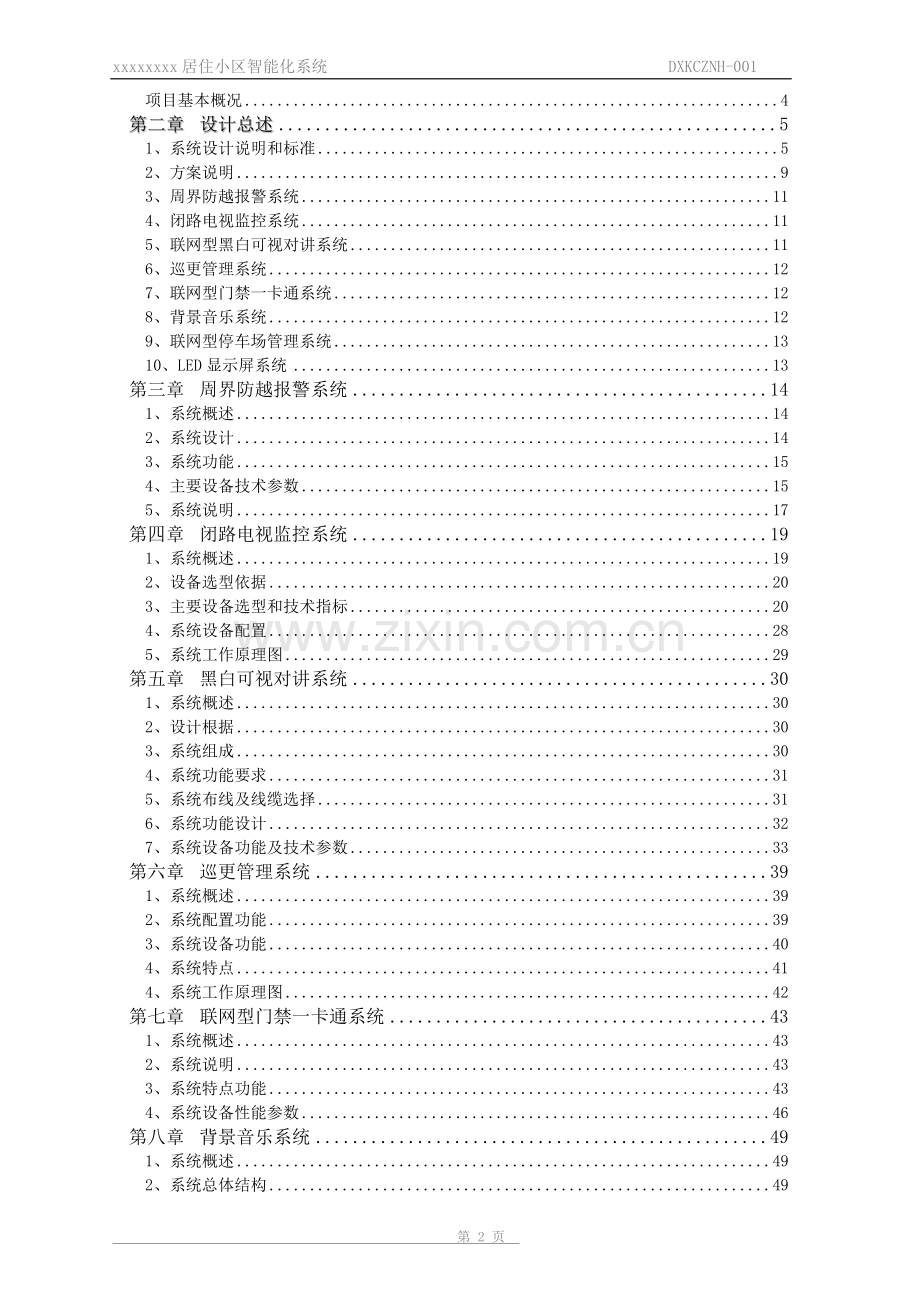

目 录
第一章 投标书总说明 4
项目基本概况 4
第二章 设计总述 5
1、系统设计说明和标准 5
2、方案说明 9
3、周界防越报警系统 11
4、闭路电视监控系统 11
5、联网型黑白可视对讲系统 11
6、巡更管理系统 12
7、联网型门禁一卡通系统 12
8、背景音乐系统 12
9、联网型停车场管理系统 13
10、LED显示屏系统 13
第三章 周界防越报警系统 14
1、系统概述 14
2、系统设计 14
3、系统功能 15
4、主要设备技术参数 15
5、系统说明 17
第四章 闭路电视监控系统 19
1、系统概述 19
2、设备选型依据 20
3、主要设备选型和技术指标 20
4、系统设备配置 28
5、系统工作原理图 29
第五章 黑白可视对讲系统 30
1、系统概述 30
2、设计根据 30
3、系统组成 30
4、系统功能要求 31
5、系统布线及线缆选择 31
6、系统功能设计 32
7、系统设备功能及技术参数 33
第六章 巡更管理系统 39
1、系统概述 39
2、系统配置功能 39
3、系统设备功能 40
4、系统特点 41
4、系统工作原理图 42
第七章 联网型门禁一卡通系统 43
1、系统概述 43
2、系统说明 43
3、系统特点功能 43
4、系统设备性能参数 46
第八章 背景音乐系统 49
1、系统概述 49
2、系统总体结构 49
3、系统主要功能 51
4、系统主要设备性能指标 51
第九章 联网型停车场管理系统 54
1、系统概述 54
2、系统设计 54
3、系统功能 54
4、主要设备功能 57
4、系统工作原理图 61
第十章 LED显示屏系统 62
1、系统概述 62
2、系统设计 62
3、系统产品选型 64
4、系统设备性能参数 64
第一章 投标书总说明
项目基本概况
1、项目名称：xxxxxxxx居住小区智能化系统
2、项目概况：
xxxxxxxx居住小区智能化系统工程位于xxxxxxxxxxxxxxxxxxxxxxxxxxx以西、319国道东北侧,总建筑面积约 182636 万平方米。小区内1至13号楼均为高层住宅，其中智能化管理中心设在2号楼1单元管理用房内。
3、项目工期：总体目标工期为:1#--7#楼目标工期定于xxxxxx年10月前交付使用；
8#--13#楼目标工期定于xxxxx年5月前交付使用。
4、交货及安装地点： 招标人指定地点
5、工程概括：
“xxxxxxxx居住小区”位于xxxxxxxxx小区，该智能化系统工程包括周界防越报警、闭路电视监控、楼宇可视对讲、电子巡更、停车场管理、背景音乐及公共广播、联网型门禁、LED显示屏等。
小区智能化系统工程的配套建设对提高小区的综合安全防范能力,方便物业日后对小区管理,为小区住户创造一个安全舒适的生活环境。
6、项目范围（本项目管理系统包括以下范围）：
1） 周界防越报警系统
2） 闭路电视监控系统
3） 联网型黑白可视对讲系统
4） 巡更管理系统
5） 联网型门禁一卡通系统
6） 背景音乐系统
7） 联网型停车场管理系统
8） LED显示屏系统

第二章 设计总述
1、系统设计说明和标准
1.1 设计概述
结合招标书的要求及通过我司实地考察，并参照公安部门最新技术防范标准，精心设计了此套小区智能化系统工程方案。旨在运用各种先进的安防技术，力求做到“人防”与“技防”相结合的高效安全防范措施。系统功能与现有智能化管理相匹配，各职能部门单独管理，强化保密性能，终端监控中心由专人进行宏观管理，从而将人员及车辆的进出情况尽收眼底，对外来作案分子具有威慑作用。
本设计方案系统中集成了楼宇可视对讲系统、周界防越报警系统、闭路电视监控系统、巡更管理系统、联网型停车场管理系统、联网型门禁一卡通系统具有技术成熟、功能齐全，数据传输量大、更新换代容易，工程施工简单、维护方便等特点。且系统运行时计算机对整个网络进行实时检测，发现问题，计算机可对故障点或故障设备及时定位，同时发出警报。
该方案中详细介绍了本套小区管理系统的组成、功能及各主要器材的性能特点，为了保证与当今高科技相匹配，系统所选用的主要设备、器材均为当今国际上被广泛采用的著名品牌，技术先进、质量可靠。考虑到以后的不断发展，系统做到组合式设计，为日后的扩展或升级作了充分预留。对系统中不同器材、设备之间的相互匹配特性作了详细的考虑，务求以最先进、最可靠、最实用的产品来满足贵方的要求。

1.2 设计标准
1. 国家标准
全国安全防范报警系统标准化技术委员会 （简称安防标委会）是经国家质量技术监督局批准成立的全国性专业标准化技术工作组织（代号为CSBTS/TC100），成立于1987年，负责我国安全防范技术领域国家标准、行业标准的制、修订工作和对国际电工委员会／报警技术委员会(IEC/TC79)的工作。
主要的设计依据和必须遵循的国家标准、行业标准如下：
l GB/T 50314-2000 智能建筑设计标准
l DBJ13-32-2000建筑智能化系统工程设计标准
l DBJ13-44-2002建筑智能化系统工程质量验收规程
l 《中国民用建筑设计规范》JGJ/T 16-92
l JGJ/45-82 民用建筑电气设计规范
l GA/T75-94 安全防范工程程序与要求
l 福建省公安厅《执行（安全防范工程程序与要求）标准实施细则》
l GA/70-74 中华人民共和国公共安全行业标准
l GB50258-96 电气装置安装工程配线工程施工及验收规范
l GA/T74-94 安全防范系统通用图形符号
l GA/T 75-1994 安全防范工程程序的要求
l GB 7450-87 电子设备雷击保护导则
l GB 7450-87 电器装置安装工程接地装置施工及验收规范
l 建设单位提供的xxxxxxxx居住小区智能化系统有关图纸

2. 产品标准
作为整体安全防护等级较高的单位，从技术角度上来讲所使用的安全防范系统所选用的系统设备、产品应至少满足以下特征：
l 设备和系统本身要具备防高温、低温、湿热、烟雾、霉菌、雨淋、防(宇宙)射线辐射、防电磁干扰(电磁兼容性)、防冲击、碰撞、跌落等性能以保证设备、系统本身的安全；
l 具备防火、防雷击、防爆、防触电等方面的性能，以保证设备、系统的运行安全和操作人员的安全；
l 产品或系统还应具有防人为破坏的功能，如：具有防破坏的保护壳体，具有防拆报警、防短路、开路、并接假负载、防内部人作案的软件等；
l 系统的平均无故障工作时间满足使用需要（有较高的MTBF值）；

1.3 系统设计原则
我司本着一切从用户利益出发的宗旨，充分注重性能价格比的优化和充分考虑融合用户的需求，保证工程的技术先进性和可行性的基础上，以“系统先进、使用方便、可靠、扩展容易、兼容性强、经济、整体”为原则，依据国家和行业标准设计一个先进、高效的小区管理系统。

先进性，实用性，可靠性，扩展性，兼容性，经济性，整体性
1、先进性－－所谓先进是指要求采用的产品和系统是当代先进电子技术的应用成果，具有一定的前瞻性，特别是符合计算机和电子通信技术最新发展潮流并且应用成熟的系统，为xxxxxxxx居住小区的进一步发展创造条件。在安防系统中采用的产品和系统必须具有智能特征，比如记忆功能、主动检测、报警联动等；前端设备与系统必须有良好而可靠的通讯能力和故障自动检测、报警功能等等。还必须应用计算机多媒体技术，具有良好的人性化的人机界面，使系统管理人员能方便地学习和操作系统完成安防值勤任务。以便能够在发生警情时，操作员可以利用最便捷的方式，以最迅速的手段操控整个安全防范系统。
2、实用性－－安防系统最重要的是应用，只有得到充分的利用才能做到杜绝安全隐患，防患于未然。我们这里讲的实用是指要求所采用的产品和技术经过了市场的考验，能满足目前安防系统的需要而无华而不实之嫌，决不搞盲目投资、浪费资金。系统设计采用的产品和系统，必须是经过了一定时间市场考验的成熟产品，特别是在国内应该有成功的应用案例。系统设计时，应对需要实现的功能进行合理的配置，并且这种配置应该是可以被改变的，甚至在工程完成后，功能、配置的改变也是可能的和方便实现的。系统的前端产品和系统软件均具有良好的学习性和操作性。特别是操作性，应使一般文化水平的管理人员，在略通电脑操作的情况下通过培训能掌握系统的操作要领，达到能完成值班任务的操作水平。
3、可靠性－－设计安防系统时的一个必须遵守的原则是保证系统的可靠稳定运行。这个原则要兼顾到两个方面：系统运行可靠－－系统的运行要求可靠。要求从计算机的配置到系统的配置、前端设备的配置都要仔细考虑这个问题，对所有的设备进行认真的可靠性认证。保存和恢复设置方便－－在实际运行中，即使系统的故障率非常低，也会因为各种意想不到的原因而出现问题。所以，在系统设计时，要考虑到系统设置数据的方便保存和快速恢复。
4、扩展性－－即使是最先进的系统，也有随时间的推移而落后的可能。在系统设计中，我们选用产品和系统时，应充分考虑系统的升级、扩展、维护问题，设计应全面、周到，注意预留到位并留有充分余量,以适应未来发展需要。为方便硬件的维护和升级，设计时采用的设备应为高度集成的模块化产品。
5、兼容性－－系统应遵循开放性原则，提供符合国际标准的软硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口与工具，使系统具备良好的灵活性、兼容性和可移植性。我们采用的设备接口应为标准的接口，使整个系统均能与其它系统达到最大的兼容性。同时可以满足实施整体弱电系统集成控制时与其它各个智能化子系统之间的通信、联动。
6、经济性－－为了确保投资合理性，要在满足其它基本原则的基础上选择性能价格比最优的系统和产品，从而使安防系统投资物有所值，不造成盲目投资。
7、整体性－－我们在设计中要把xxxxxxxx居住小区智能化系统作为一个统一的整体进行考虑，其管理系统应在相对独立的各个系统基础上，高度集中管理，协调运行。由控制中心严格控制每个操作员的控制权限，形成各子系统如电视监控系统、可视对讲系统、停车场管理系统等既相对独立运行，又能实现信息共享、多级控制。

1.4 设计特点
考虑智能小区的共性和本工程的特殊性。作为一座在新世纪建设的高档智能化小区，一般智能小区所具有的智能化功能肯定是应该具备的那些功能，就是一般智能小区的共性。而作为现代化程度高且行业性较强的小区肯定有其不同于普通小区的功能需求，这些明显有别于一般建筑的功能，就是本工程的个性。
以智能建筑的共性为基础，突出工程的个性。
作为现代化的智能小区，通过其内部的各智能化子系统的有机组合，总体功能主要可以从以下几个方面来体现：
安全
保证小区内的公用机电设备的正常运行。
为小区内人员提供人身、财产安全保障。
舒适
为内部使用者提供舒适、便捷的工作环境。
提供优美的背景音乐，营造舒适怡人的氛围。
高效
满足小区和与外部互通信息，实现信息资源共享的需要。
使用者能及时了解资讯信息。
使用者能及时得到相关服务。
为管理者提供物业管理手段。
节能
延长设备使用寿命。
节省能源。
节省人员。
提高设备利用率。

2、方案说明
2.1 小区管理系统组成
小区智能化系统设计按照国家智能化小区标准，由安全防范子系统、管理子系统两大部分组成。各子系统涉及范围如下：
1）安全防范子系统
Ø 周界防越报警系统；
Ø 闭路电视监控系统；
Ø 联网型黑白可视对讲系统；
Ø 巡更管理系统；
Ø 联网型门禁一卡通系统；
2）管理子系统
Ø 背景音乐系统；
Ø 联网型停车场管理系统；
Ø LED显示屏系统。

2.2 方案设计内容
本次方案设计在对整个居住区智能化系统工程进行统一规划设计的基础上，针对小区智能化系统工程进行规划设计和施工设计。
根据相关标准要求，本方案按安全防范子系统、管理子系统两大部分共8个分项对小区智能化系统进行规划和设计，方案包括各系统的设计方案、施工组织设计等内容。

2.3 子系统分析
（一） 小区安全防范子系统
小区安全防范子系统包括小区闭路电视监控系统、黑白可视对讲门禁系统、联网型门禁一卡通系统、电子保安巡更系统、周界防越报警系统几个分项系统，该子系统可分成小区公共区域、单元出入口与住户内部三部分。确定小区的防护范围如下：
（1）整个住宅小区的主入口、整个小区的外围周界；
（2）住宅小区的主干道、地下室通道、车库出入口；
（3）住宅楼的楼梯口；
（4）住户室内。
以上防护范围形成了四道防线：整个住宅小区的主入口、整个小区的外围周界® 住宅小区的主干道、地下室通道和车库出入口® 住宅楼的楼梯口、单元入口、电梯前厅 ® 住户室内。在整个小区形成一个由外及里，技防和人防在小区内完美结合的安全防范系统。
第一道防线
第二道防线
第三道防线
第四道防线
u 整个住宅小区的主入口、整个小区的外围周界、车库出入口
u 住户室内
u 住宅小区的主干道、地下室通道和地下室车库出入口
u 住宅楼的楼梯口、单元入口、电梯前厅

小区安防系统标准示意图
系统各部位防护措施表
防线
防范位置
防范手段
设备种类
第
一
道
防
线
小区出入口
监控、对讲门禁
摄像机、管理中心机、联网型门禁
小区外围周界
监控、电子巡更、周界报警
摄像机、离线电子巡更器红外对射探头
小区车行出入口
监控
停车场管理
彩色摄像机
车辆进出管理
第
二
道
防
线
小区内部主干道
巡更、监控
离线式电子巡更、摄像机
地下室通道
巡更、监控
离线式电子巡更、摄像机
地下车库出入口
监控
停车场管理
摄像机
车辆进出管理
第
三
道
防
线
单元楼梯口
对讲门口机
门禁
对讲门口机
联网型门禁
单元前室
监控
门禁
摄像机
联网型门禁

3、周界防越报警系统
周界防越报警采用红外对射探测器，品牌为日本艾礼富，小区高级会所内管理中心设置报警主机，配置控制键盘。系统共设置艾礼富红外探测器14对，高功率室外射灯11只，对小区周界进行防护，每对对射探测器设置一个防区，提高小区内部的安全性，采用总线式联动报警，安全可靠。采用报警联动功能、一触动报警，该防区的射灯自动打动、监控中心显示屏出自动弹出该防区图像。

4、闭路电视监控系统
根据小区特点闭路电视监控系统采用LG和深圳敏视摄像机；前端共设置摄像机87台。主要应用于小区出入口大门、周界、主要通道、地下车库出入口、电梯桥厢等处。小区广场设置智能球型万向转动变焦摄像机，内置可变镜头，进行大范围地监视；小区周界围墙设置了红外一体化摄像机，对周界的场景进行实时拍摄；另外，小区出入口、小区通道、地面停车场、地下车库出入口和通道，采用红外一体化摄像机。楼栋单元前室及电梯轿厢内，采用半球型彩色摄像机。
监控中心采用深圳敏视数字硬盘录像机数字录像技术方式，采用视频矩阵控制和数字录像技术相结合方式，与小区周界区域安装的摄像机组成一道完整的围墙。

5、联网型黑白可视对讲系统
联网型黑白可视对讲系统是目前智能化小区安全防范子系统四层安全防护体系中的第三层防线，它是小区智能化系统中投资比例较大的系统。设计针对康居定位的需求选用名牌的可视对讲产品。
在系统设计中将可视对讲系统作为各楼栋相对独立管理，中心集中控制管理的系统。即通过小区总门口的入口机呼叫住户或管理员，一次确认后进入小区。在每单元门口设立单元门口机，访客进入小区后，来到相应的单元时，通过该门口机与住户通话，由住户确认后开启单元电控门。通过确认及允许进入，可对小区的访客进行严格有效的出入控制，进一步保障小区的住户安全。
楼宇可视对讲系统选用深圳安博生产的可视对讲产品，该系统具有良好可靠的性能、优美的外观。并采用多通道技术，完全满足xxxxxxxx居住小区对讲需要。

6、巡更管理系统
该系统实现人防与技防的有机结合，有效的增强对保安人员的管理。系统利用设置在小区各重要通道位置的电子巡更信息钮进行离线巡更。巡更点主要设置在住宅楼附近、重要公共场所等处，在中心通过计算机巡更管理软件对保安巡更情况进行管理，对保安人员的巡更线路、巡更时间进行查询，对保安人员的巡逻工作进行监督，实现技防督促人防、技防和人防相补充的安保体系，保证小区内的安全和便于物业对保安人员的管理。在xxxxxxxx居住小区共设置200个巡更点，实现分区管理，责任到人的管理思想。该系统选用品牌为深圳微达斯。

7、联网型门禁一卡通系统
根据小区的特殊性，为了满足安防的需求，该系统在小区主人员出入口和地下一层各楼梯出入口设置一台刷卡门禁主机，采用联网的方式进一步加强管理进入小区的人员，增强小区的安全性。在xxxxxxxx居住小区共设置深圳饶兴REC门禁刷卡主机12台，提高了小区的安全系数。

8、背景音乐系统
为了使业主进入小区有一个温馨家庭的感觉，并进行小区新闻、科普知识、以及突发事件的紧急广播，在本小区设置一套背景音乐广播系统。背景音乐系统主要覆盖在小区内的公共区域，如小区主要出入口、广场、绿地等位置。平时用于提供人们一个幽雅的音乐环境或用于播放通知等，紧急时用于紧急或灾难时的一种疏散手段。
本方案广播系统选用的“T-KOKO”公司的最新技术产品，同时考虑到和小区环境协调问题，前端扬声器采用室外仿真园林音箱，小区内共布置13只音箱。
（1）系统采用三线制馈送回路，100V定压输送方式。
（2）与消防系统联动，消防提供24V或干触点信号，可自动触发广播主机动作，无论该扬声器处于何种状态，紧急情况下进行强切使相关的扬声器播放事故报警与疏散预警的录音。

9、联网型停车场管理系统
xxxxxxxx居住小区的3个车行出入口和地下车库出入口共设有三个出入口，设计采用三进三出自动收费管理系统，通过遥控和IC卡的识别控制道闸开启，控制出入口车辆的进出。
各出入口的所有车辆出入口均通过网络联网运行，管理业主、临时车辆，整个xxxxxxxx居住小区出入管理中心设置在保安中心内，负责对各地块的车辆出入管理系统进行统一管理，可实现数据交换、数据查询、远程控制功能。由中心读/发卡机授权发卡，实现开门、停车一卡通。

10、LED显示屏系统
xxxxxxxx居住小区在小区的内广场出入口处设立一台大屏幕LED显示屏，进行小区物业信息发布或其它信息显示，并可通过小区局域网进行远程数据传输和管理。可营造小区商业文化娱乐氛围，展示小区风采。
第三章 周界防越报警系统
1、系统概述
根据xxxxxxxx居住小区的实际情况以及对安全性的考虑，系统采用总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。
主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块,可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。人防与技防有效地结合，充分有效保障小区安全。

2、系统设计
2.1．系统前端设计
根据xxxxxxxx居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。系统前端点位设置如下：
红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上，共计14对红外探测器，其中1对200米探测器、5对100米探测器、8对60米探测器。前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。
系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的70%布置，以减少恶劣气候下的误报率。设置高度在1.8m以上，防区采用与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采用单防区的防区模块连接。在探测器之间安装模块盒，放置防区模块。探测器安装于围墙上或墙柱之上。探测器电源从控制中心提供。
产品选型时充分考虑以下因素的影响：
拐弯的地方可以作为对射的安装点；
直线铁栅栏是否存在不规则的落差；
周围的树木是否对对射效果产生影响。
本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有100倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。且对各种杂音、散光、乱光等有强大的抑制力，稳定性高，光束频率可选，适合多组安装，互不干扰，性能稳定。

3、系统功能
本系统主要由前端设备、中间传输部分、报警中心控制设备等组成。系统终端将周界报警系统接入到管理软件进行管理，当前端红外对射探测器发生报警时，室外射灯就会在相邻的防区自动开启，而声光报警器会发出报警信号，提示保安人员围墙有非法侵入的报警情况。同时可以通过隔离式串口总线模块，将该报警信号传输给监控管理计算机，调用发生报警的位置的摄像机开始录像，显示屏上自动放大该区视频图像，便于观看，发生入侵时，在物业管理中心立即能接到报警，物业管理中心以声光显示报警故障状态,同时还要能与110实现联网。

4、主要设备技术参数
4.1、四光束红外对射探测器（ABH-200L）
l 产品规格
Ø 探测方式：红外线脉冲可调式；
Ø 增益回路自动调节感应度控制，适应雨、雪、雾等天气条件；
Ø 警戒距离：200m；
Ø 光轴可调范围：垂直方向±5º; 水平方向±90º；
Ø 遮光时间调整范围：50msec/100msec/300msec /400msec 500msec/ 600msec/700msec；
Ø 脉冲：8channel；
Ø 电源电压：DC10.5-28V；
Ø 侵入警报：光线遮断时间输出(最低2秒)；
Ø 电源电压降低警报：电源电压降低时连续输出(最低2秒)；
Ø 防拆输出条件：受光器的外罩[开]时，接点[开]；
Ø 使用环境：温度:-25~+55℃湿度Rh,95%以下；
Ø 外形：490(H)*105(W)*109.5(D) (mm)；
Ø 重量：投光器1900 g、受光器：2000g；

4.2、双光束红外对射探测器（ABT-100/60）
l 产品规格
Ø 双光束室外AGC型红外线探测器；
Ø 增益回路自动调节感应度控制，适应雨、雪、雾等天气条件；
Ø 广角非球面镜头，尺寸小、有效口径大；
Ø 光轴调整角度水平±90度，垂直±10度；
Ø C型继电器触点信号输出；
Ø 光源：双光束红外LED；
Ø 报警遮光时间：50-700msec可变；
Ø 被动红外探头/对射探头/双鉴探头
Ø 探测范围 室外100/80/60/30米
Ø 有线/无线 4线
Ø 室内/外 室内/外
Ø 防拆 有

4.3、总线制报警主机（VISTA-120）
l 产品规格
Ø 总线制；子系统多功能及可扩充防区
Ø 子系统可分隔多至16个子系统，各子系统可独立操作及进行通讯
Ø 16个基本防区，可扩充至128个防区
Ø 可支持15个操作键盘
Ø 使用两线回路，双线总线制回路及无线防区
Ø 进出人员控制系统
Ø 150组使用者密码，分为7个使用者级别
Ø 以时间控制人员对系统之使用
Ø 非正常出入报告
Ø 时间控制系统
Ø 预设时间控制继电器之开关
Ø 预设时间启动系统之布防及撤防
Ø 用户可自行设置临时之进出时间表
Ø 编程式继电器模组系统
Ø 继电器可依不同系统装置自动开关
Ø 可依预定之时间表控制继电器
Ø 用户可自行编程控制继电器
Ø 可记录224宗系统事件以供参考，由键盘显示或打印机输出
Ø 报警电源输出：1.75A，12VDC
Ø 通信格式：ADEMCO CONTACT ID/高速4+2等多种格式
Ø 工作电源：18VAC，50VA

4.4、120W室外射灯
l 产品规格
Ø 可配用多种不同光源，满足不同通量、显色性或色温等要求。
Ø 配备最佳光学系统提供所需非对称型光强分布。
Ø 低眩光、散光及向上光线，减低对周围环境的滋扰。
Ø 维护简单，开启后盖便可进行维护，不会影响已设定投射角。
Ø 后盖开启后，电源将自动切断。
Ø IP65防护级别。
Ø 高品质、高效能金属卤化物泛光灯。

5、系统说明
（1）线路传输
主要采用RVV4*0.75报警线缆，红外报警探测器共需要2对信号线分别用于供电、传输报警信号。由于前端对射探测器距离主机较远，考虑到由主机供电线路较长，传输损耗比较大，本系统独立采用不间断12伏稳压变压器对前端报警探测器进行独立供电。

（2）中心信号处理
系统前端探测器接入小区控制中心的防盗报警主机，通过报警主机键盘实现对系统的设防、撤防，系统配置闪光警号及其它联动设备，当有报警发生时，通过报警输出模块发出声光报警，并可实现与前端灯光的联动。
系统防盗报警主机选用HOENYWELL（VISTA-120）防盗报警控制主机。
HOENYWELL（VISTA-120）报警控制主机，系统可靠，功能强大且简捷实用。系统利用管理主机强大的功能联动监控系统设备，当某个防区发生报警，报警区域还可以在电子地图上显示报警位置。

（3）系统特点
Ø 低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更以较高稳定和误报率极低的特点，对室外环境工作表现出极强适应性。
Ø 稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。
Ø 计算机监控集成：采用数字化处理技术，能以电子地图、数据库记录等手段对警情作出迅速反应，并可与其它安防系统联动。
Ø 反应迅速：接警时间极短，报警控制控制器检测到报警信号后，在0.5s内即可将报警信息上报至控制中心。
Ø 系统安装运行、维护成本低，使用寿命长。
Ø 在线电子地图显示报警位置：通过小区的电子地图，可直观的显示各种平面地图，发生报警时，可直观显示警情确切位置与报警类型。
第四章 闭路电视监控系统
1、系统概述
在xxxxxxxx居住小区出入口等重要区域（如小区大门出入口、中心绿化区域、通道，车库等公共区域）安装不同类型的摄像机，对各监控点进行现场、实时录像及监视。由于各个监控点范围较大且为室外安装，为了做到大范围监视及不受白天、晚上光线变化的影响，对室外的监控点安装配置彩色日夜型摄像机。可根据白天、晚上的变化自动启动红外线，以适合在白天、晚上都能摄取清晰的图像。
闭路监控系统作为安全防范系统的主体，起着极为重要的作用，它通过安装在小区内各位置的摄像机对重要路口、主要地段实施现场、时时监控，使安全保卫部门能以最简便有效的方式掌握整个小区范围内人员、车辆进出的即时情况，确保在发生紧急情况时能马上控制局面。作为管理部门控制的闭路监控系统，一方面应可能满足各种场所的不同需要，另一方面也应避免侵犯业主的隐私，因此整个闭路监控系统的设计重点在于对公共场所的监控。总之，该系统的主要目的是防范意外和人身侵害，起到对不法分子的威慑作用，防患于未然，同时在出现意外时能协助有关人员及时采取有效措施，保护国家、私人的财产和人身安全不受侵犯。
为了有效地保障小区住户的生命财产安全，我们设计在小区出入口、地下车库出入口、小区周界小区内主干道、小区中心绿化区域等安装号称“24小时电子眼”的摄像机，组成一道电子安全防护线。保安人员在警卫管理室可监视出入人员和四周情况，以防突发事件的发生，并通过硬盘录像机进行24小时的录制。一旦发生盗情，有证可查，可以协助公安机关快速破案，有效挽回小区住户的损失。
1.1．警情复核功能：配合周界红外线对射防越报警系统，警报发生时可通过监视器图像进行认真核查，以确认是否确有警情或属偶然误报。
1.2．安防资料存档功能：通过使用电脑硬盘录像机录像，每天24小时，每周7天，所有监控场所的影像资料皆毫发无损的保留在案，即便事发当时疏于防范，事发之后亦有证可查，可以协助公安部门快速破案以挽回业主损失。
1.3．设计依据
本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，
包括：
Ø 安全防范工程程序与要求 GA/T75-94
Ø 安全防范系统通用图形符号 GA/T74-94
Ø 安全防范工程费用概预算编制办法 GA/70-94
Ø 电子设备安装工程费用定额 HYD41-01-1999
Ø 风险等级和防护级别的规定 GA/T38-92
Ø 民用建筑闭路监视电视系统工程技术规范 GB50198-94
Ø 防盗报警控制器通用技术条件 GB12663-90
Ø 民用建筑电气设计规范 JGJ/T16-92
Ø 中国电气装置安装工程施工及验收规范 GBJ232-82

2、设备选型依据
结合xxxxxxxx居住小区闭路监控系统的具体需要，采用高科技电子、计算机处理及现代化通道技术，选用高性能优秀器材和先进设备，使系统达到安全可靠、技术先进、功能齐全、性价比高、操作维护简便，设计了本方案。
本系统在充分满足xxxxxxxx居住小区闭路监控要求的前提下，始终坚持以下设计原则：
2.1、系统安全性、可靠性----所有监控产品均为成熟稳定的产品，在实现无人职守和远程控制的情况下，系统能够长时间安全、稳定可靠工作；
2.2、系统先进性、易用性----该系统设计采用全面数字化和网络化的方式，为用户提供一个直观、简单、大方的操作平台；
2.3、系统开放性----该系统设计充分考虑系统的功能扩充能力，前端监控和报警功能可以很方便地扩充。
2.4、系统可扩展性----系统集中管理、监控，分散控制，总体结构具有较强的兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。

3、主要设备选型和技术指标
3.1 彩色变焦一体化摄像机（深圳敏视MS-820R）
设备技术参数：
Ø 外型尺寸 104mm×58mm×67mm
Ø 成像器件 1/4＂SONY  CCD
Ø 感光面积 3.6mm(H)×2.7mm(V)
Ø 图像像素 PAL:500(H)×582(V) NTSC:510(H)×492(V)
Ø 电视系统 PAL/NTSC
Ø 水平解析度 420TV Lines
Ø 最低照度 0.01Lux/F1.2
Ø 信 噪 比 More than 48dB
Ø 自动电子快门 PAL:1/50s-1/100,000s NTSC:1/60s-1/100,000s
Ø 自动光圈镜头 3.9~85.8mm
Ø 伽玛校正 0.45
Ø 增益控制 ON/OFF Switchable
Ø 白 平 衡 ON/OFF Switchable
Ø 背光补偿 ON/OFF Switchable
Ø 同步系统 Internal Synchronization
Ø 视频输出 1.0Vp-p,75Ω，BNC Connector
Ø 电    源 DC 12V
Ø 电    流 150mA(200mA Control)
Ø 工作温度 -10℃~+50℃
Ø 重  量 350g
Ø 材  质   铝合金
Ø 镜头配置 4～16㎜可选

3.2 红外线一体化摄像机（深圳敏视MS-1080S/A、MS-1040S/A）
设备技术参数：
Ø 成像器件 1/3＂SONY  CCD
Ø 感光面积 4.9mm(H)×3.7mm(V)
Ø 电视系统 PAL/NTSC
Ø 水平解析度 420TV Lines
Ø 最低照度 IR ON 0Lux
Ø 图像像素 PAL:500(H)×582(V) NTSC:510(H)×492(V)
Ø 信 噪 比 More than 48dB
Ø 自动电子快门 PAL:1/50s-1/100,000s NTSC:1/60s-1/100,000s
Ø 伽玛校正 0.45
Ø 增益控制 Auto
Ø 白 平 衡 Auto
Ø 背光补偿 Auto
Ø 同步系统 Internal Synchronization
Ø 镜头安装 Board Lens:3.6/6/8/12/16mm
Ø 视频输出 1.0Vp-p,75Ω，BNC Connector
Ø 红外灯距离 80M/40M
Ø 红外等级 IP66
Ø 电    流 120mA(IR ON MAX160mA)
Ø 工作温度 -10℃~+50℃
Ø 电    源 DC12V
Ø 重   量 250g
Ø 材   质 铝合金
Ø 镜头配置 4～16㎜可选

3.3、室外球型万向云台（台湾VISTA-V3909F）
设备技术参数：
Ø 旋转角度 水平350゜，垂直90゜
Ø 速度 水平6゜/秒，垂直3゜/秒
Ø 工作方式 水平持续旋转，垂直间断。
Ø 马达输出 6W；
Ø 最大载重量 6公斤
Ø 输入电压 220VAC、110VAC、24VAC任选
Ø 机身尺寸 φ272mm×332mm（H）
Ø 自动云台选用台湾VISTA电机，运行平稳可靠
Ø 工程ABS材料外罩，抗老化，抗盐碱，耐高温，耐低温。

3.4 LG彩色半球摄像机（LVC-DX420HP）
设备技术参数：
Ø 采用DPS数字处理影像更清晰自然，外壳带反强光功能。
Ø 总象素 811（H）x508（V）
Ø 图象元件 1/3″Super HAD CCD
Ø 镜头 带3.0mm自动光圈镜头宽达115度
Ø 镜头视角 92ºf＝3.7mm
Ø 同步系统 内同步
Ø 行频 15.625KHz
Ø 场频 50Hz
Ø 清晰度 480线
Ø 信躁比 不小于52dB
Ø 最低照度 0.5 Lux（F1.2）
Ø 视频输出 复合视频1Vp-p（75Ω）
Ø 增益控制 自动
Ø 白平衡 自动
Ø 自动曝光 自动
Ø 电源 DC12V
Ø 功率 2.2W
Ø 工作温度 -10℃～50℃(湿度：0%RH～6
