先张法预应力砼砼简支梁施工技术祥解.pptx

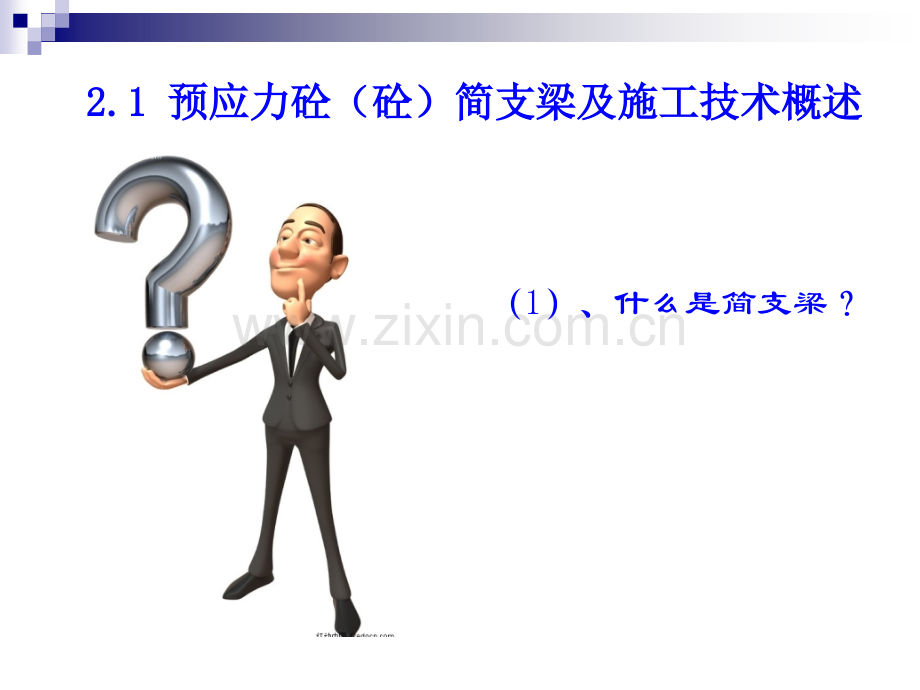

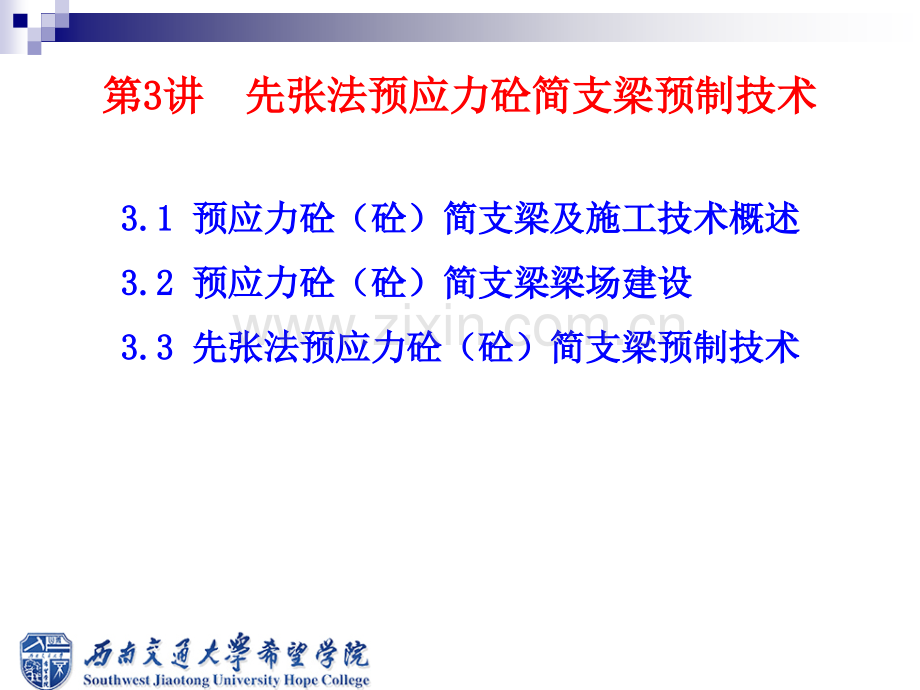

第第3 3讲讲 先张法预应力砼简支梁预制技术先张法预应力砼简支梁预制技术3.1 3.1 预应力砼（砼）简支梁及施工技术概述预应力砼（砼）简支梁及施工技术概述3.2 3.2 预应力砼（砼）简支梁梁场建设预应力砼（砼）简支梁梁场建设3.3 3.3 先张法预应力砼（砼）简支梁预制技术先张法预应力砼（砼）简支梁预制技术（1）、什么是简支梁？2.1 2.1 预应力砼（砼）简支梁及施工技术概述预应力砼（砼）简支梁及施工技术概述（1）、什么是简支梁？点击播放简支梁受力动画（1）、什么是简支梁？（1）、什么是简支梁？3.2 3.2 预应力砼（砼）简支梁梁场建设预应力砼（砼）简支梁梁场建设场地选择场地选择考虑的因素考虑的因素场地面积场地面积运输运输外部环境外部环境1 1）砼梁预制场地选择）砼梁预制场地选择2 2）砼梁预制场地建设）砼梁预制场地建设覃塘制梁场覃塘制梁场3.3 3.3 先张法预应力砼（砼）简支梁预制技术先张法预应力砼（砼）简支梁预制技术（1 1）先张法梁体预制施工技术）先张法梁体预制施工技术底模安装底模安装钢筋制作钢筋制作钢筋骨架安装钢筋骨架安装钢绞线安装张拉钢绞线安装张拉侧、内、端模安装侧、内、端模安装混凝浇筑混凝浇筑砼养护砼养护放放 张张配合比设计配合比设计原材复试原材复试原材检测原材检测混凝拌制混凝拌制点击播放先张法动画移梁存放移梁存放砼试块制作及养护砼试块制作及养护1 1）先张法梁体预制台座）先张法梁体预制台座为保证梁底光洁、平整，因此在台座顶部设置钢板底为保证梁底光洁、平整，因此在台座顶部设置钢板底模，每次移梁后将钢板打磨干净并涂刷脱模剂。模，每次移梁后将钢板打磨干净并涂刷脱模剂。1 1）先张法梁体预制台座）先张法梁体预制台座放张后，由于预应力作用会使梁产生向上的预拱度，放张后，由于预应力作用会使梁产生向上的预拱度，因此台座需根据设计或计算预留向下的反拱度。因此台座需根据设计或计算预留向下的反拱度。2 2）先张法梁体张拉机构）先张法梁体张拉机构预应力筋3 3）先张法梁预应力筋安装及张拉）先张法梁预应力筋安装及张拉力筋在张拉端的接长3 3）先张法梁预应力筋安装及张拉）先张法梁预应力筋安装及张拉3 3）先张法梁预应力筋安装及张拉）先张法梁预应力筋安装及张拉3 3）先张法梁预应力筋安装及张拉）先张法梁预应力筋安装及张拉钢绞线一端3 3）先张法梁预应力筋安装及张拉）先张法梁预应力筋安装及张拉 绑扎钢筋4 4）先张法梁钢筋绑扎）先张法梁钢筋绑扎4 4）先张法梁钢筋绑扎）先张法梁钢筋绑扎4 4）先张法梁钢筋绑扎）先张法梁钢筋绑扎空心板梁的内衬气囊安放气囊的位置气囊4 4）先张法梁钢筋绑扎）先张法梁钢筋绑扎5 5）先张法梁体侧、内模）先张法梁体侧、内模外模一般采用钢模板，内模可采外模一般采用钢模板，内模可采用钢模或充气胶囊和抽拔管。用钢模或充气胶囊和抽拔管。液压钢内模液压钢内模充气胶囊内模充气胶囊内模涂脱模剂5 5）先张法梁体侧、内模安装）先张法梁体侧、内模安装立模板5 5）先张法梁体侧、内模安装）先张法梁体侧、内模安装6 6）先张法梁体砼浇筑）先张法梁体砼浇筑绑扎后底板和腹板钢筋后安装内模板，然后绑扎顶板，最后安绑扎后底板和腹板钢筋后安装内模板，然后绑扎顶板，最后安装侧模板后浇筑砼，由于先张法梁跨度及砼放量较小，因此一般装侧模板后浇筑砼，由于先张法梁跨度及砼放量较小，因此一般采用龙门吊配合灰斗浇筑，当然也可以采用布料机或泵车。以插采用龙门吊配合灰斗浇筑，当然也可以采用布料机或泵车。以插入式振捣为主，附着式振捣为辅。入式振捣为主，附着式振捣为辅。养 生7 7）先张法梁体砼养护）先张法梁体砼养护拆 模8 8）先张法梁体拆模）先张法梁体拆模9 9）先张法梁体放张）先张法梁体放张放张预应力筋时，混凝土强度必须符合设计要求。放张过早由放张预应力筋时，混凝土强度必须符合设计要求。放张过早由于混凝土强度不足，会产生较大的混凝土弹性回缩而引起较大的于混凝土强度不足，会产生较大的混凝土弹性回缩而引起较大的预应力损失或钢丝滑动。预应力损失或钢丝滑动。放张预应力筋的方法：千斤顶放张；砂筒（箱）放张；滑楔放张；螺杆、张拉架放张等。砂筒放松示意图 9 9）先张法梁体放张）先张法梁体放张1-横梁;2-夹具;3-螺杆;4-张拉架;5-预应力筋;6-构件;7-承力架螺杆、张拉架放松示意图 钢滑楔9 9）先张法梁体放张）先张法梁体放张切割预应力筋（不能一次性割断一束，必须分批割断）9 9）先张法梁体放张）先张法梁体放张1010）凿出连接钢筋）凿出连接钢筋质量检查检查外观检查弯拱度检查梁体变形1111）质量验收）质量验收放张后可利用场内龙门吊将板梁移至存梁场存放，堆放高度不放张后可利用场内龙门吊将板梁移至存梁场存放，堆放高度不宜超过三层（同时应满足存梁台座设计要求），支点应设置在支宜超过三层（同时应满足存梁台座设计要求），支点应设置在支座位置。座位置。1212）移梁存放）移梁存放
