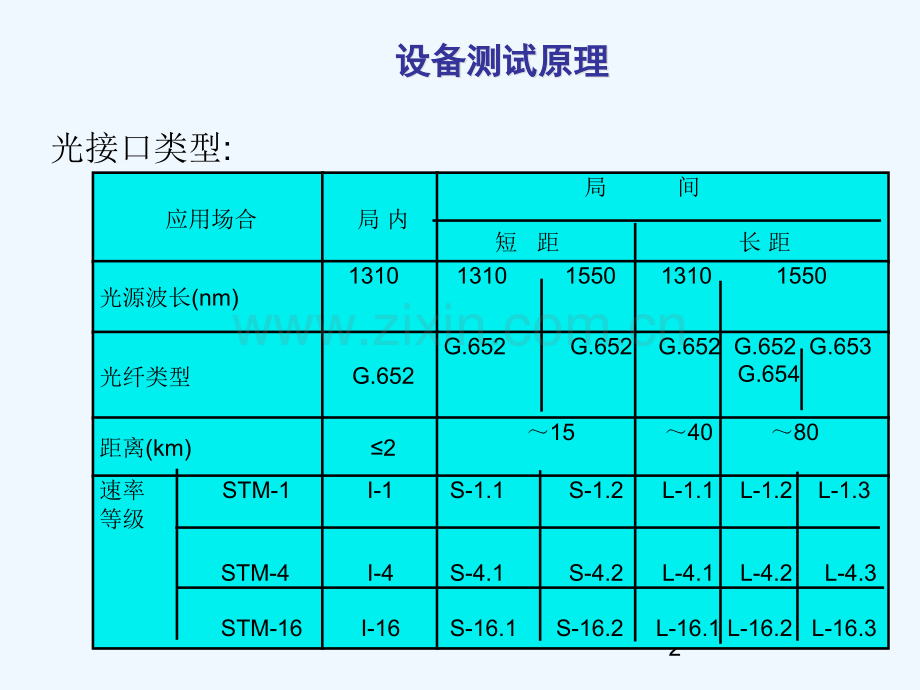

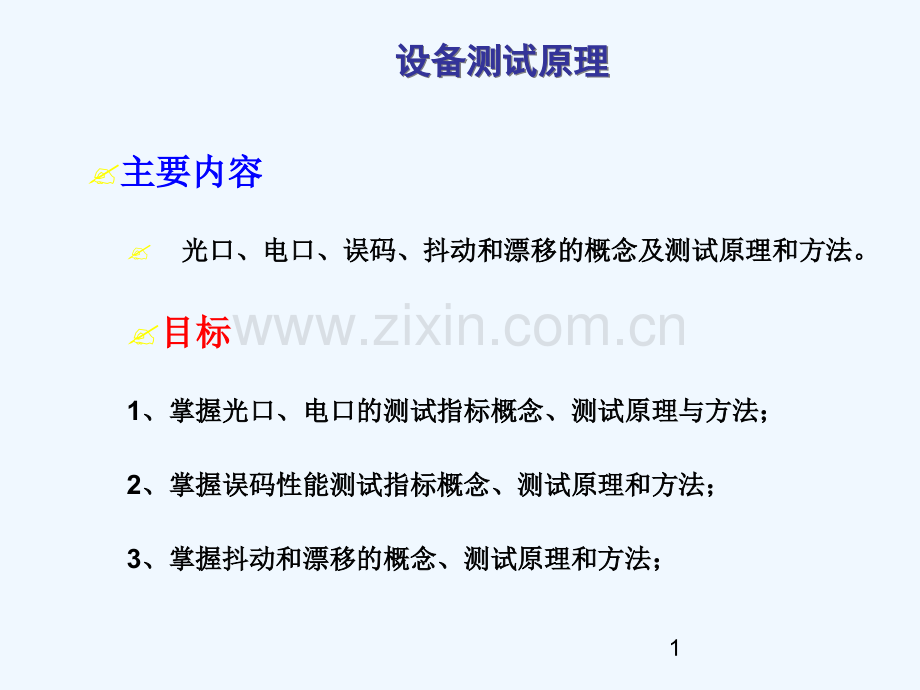

1、1?主要内容主要内容?光口、电口、误码、抖动和漂移的概念及测试原理和方法。光口、电口、误码、抖动和漂移的概念及测试原理和方法。?目标目标1、掌握光口、电口的测试指标概念、测试原理与方法;、掌握光口、电口的测试指标概念、测试原理与方法;2、掌握误码性能测试指标概念、测试原理和方法;、掌握误码性能测试指标概念、测试原理和方法;3、掌握抖动和漂移的概念、测试原理和方法;、掌握抖动和漂移的概念、测试原理和方法;设备测试原理设备测试原理设备测试原理设备测试原理2光接口类型:应用场合局 内 局 间 短 距 长 距光源波长(nm)1310 1310 1550 1310 1550光纤类型G.652G.652

2、G.652 G.652 G.652 G.653 G.654距离(km)2 15 40 80速率 STM-1等级 STM-4 STM-16 I-1 I-4 I-16 S-1.1 S-1.2 L-1.1 L-1.2 L-1.3 S-4.1 S-4.2 L-4.1 L-4.2 L-4.3 S-16.1 S-16.2 L-16.1 L-16.2 L-16.3 设备测试原理设备测试原理设备测试原理设备测试原理3规定系统工作波长范围的目的:1、实现横向兼容时有足够的灵活性;2、当使用波分复用时,能够提供尽可能多的工作波长 系统工作波长选择的制约条件:模式噪声影响传输质量 光纤衰减导致功率下降 光纤色散引起

3、码间干扰设备测试原理设备测试原理设备测试原理设备测试原理41、850nm:用于多模传输2、1310nm:用于单模传输,光传输时色散最小(0色散)3、1550nm:用于单模传输,光传输时衰耗最小光纤传输的三个“窗口”:设备测试原理设备测试原理设备测试原理设备测试原理51、G.652光纤(色散未位移光纤):在1310nm波长窗口色散性能最佳,可传1310nm和1550nm两个波长区域的光信号2、G.653光纤(色散位移光纤):在1550nm波长窗口色散性能最佳,可传1550nm波长区域的光信号,适合传输单波高速光信号3、G.655光纤:在1550nm波长窗口衰耗性能最佳,有少量色散,可传1550n

4、m波长区域的光信号和DWDM光信号光纤种类:设备测试原理设备测试原理设备测试原理设备测试原理6光接口参数定义:光发送端光接收端光缆CTXCRXSR三类光参数:S点光发送参数R点光接收参数S-R之间的光参数参数指标规定的标准:衰减、色散最坏条件下,再生段BER110-10设备测试原理设备测试原理设备测试原理设备测试原理7S点参数点参数-发光机参数发光机参数1、最大-20dB带宽 单纵模激光器主要能量集中在主模,所以它的光谱宽度是按主模的最大峰值功率跌落到-20dB时的最大宽度来定义的其光谱特性如下图PAA2A1-20dB最大-20dB带宽为A2-A1设备测试原理设备测试原理设备测试原理设备测试原

5、理8S点参数点参数-发光机参数发光机参数2、最小边模抑制比(SMSR)最坏反射条件时,全调制条件下主纵模的平均光功率P1与最显著的边模的平均光功率P2之比的最小值.SMSR10lg(P1/P2)30dB3、消光比EX1定义为信号“1”的平均发光功率A与信号“0”的平均光功率B比值的最小值.EX10lg(A/B)ITU-T建议长距时 EX10dB其它情况下为8.2dB设备测试原理设备测试原理设备测试原理设备测试原理9S点参数点参数-发光机参数发光机参数4、标称光源类型光发送机使用的激光器件类型:发光二极管LED 多纵模激光器MLM 单纵模激光器SLM 防止接收机灵敏度过分劣化,要对发送信号的波形

6、加以控制,用发送机眼图模框来规范光发送信号的脉冲形状。5、发送信号波形(眼图)设备测试原理设备测试原理设备测试原理设备测试原理10R点参数点参数-接收机光参数接收机光参数BER接收光功率AB110-10A点为接收灵敏度点B点为光功率过载点设备测试原理设备测试原理设备测试原理设备测试原理11S-R之间的光通道参数之间的光通道参数1、衰减降低光功率2、色散1dB光通道功率代价3、反射引入干涉噪声设备测试原理设备测试原理设备测试原理设备测试原理12?光口指标光口指标1、平均发送光功率平均发送光功率概念:是指发送机耦合到光纤的伪随机数据序列的平均功率在S参考点上(光板OUT口)测试值。说明:发送机发送

7、的光功率与所传送的数据信号中“1”所占的比例有关,“1”越多发送光功率大。当传送的数据信号是伪随机序列时,“1”和“0”大致各占一半,将这种情况下的光功率定义为平均发送光功率。设备测试原理设备测试原理设备测试原理设备测试原理13?光口指标光口指标?1、平均发送光功率平均发送光功率?测试框图:测试步骤:按上图接好电路;对于SDH设备一般输入口不需要送信号;如要送则送伪随机码;光功率计设置在被测波长上,待输出功率稳定,从光功率计上读出平均发送光功率。设备测试原理设备测试原理设备测试原理设备测试原理14?光口指标光口指标2、接收机灵敏度接收机灵敏度定义:是在R参考点(光板IN口),达到规定的误码率(

8、BER=110-10)所能接收到的最低平均光功率。设备测试原理设备测试原理设备测试原理设备测试原理15?光口指标光口指标2、接收机灵敏度接收机灵敏度测试步骤:1)按上图接好电路2)按监视误码的通道等级,SDH分析仪发送PRBS,向2M支路输入口(或线路输入口)送测试信号;3)调整光衰减器,逐渐加大衰减值,使SDH分析仪测到误码尽量接近,但不大于规定的BER(通常规定BER=10-10),观测时间10分钟;4)断开R点,将光衰减器与光功率计相连读出R点的接收光功率即接收机灵敏度。设备测试原理设备测试原理设备测试原理设备测试原理16?光口指标光口指标3、接收机过载功率接收机过载功率定义:是在R参考

9、点(光板IN口),达到规定的误码(BER=10-10)所能接收到的最高平均光功率。测试方法:同接收灵敏度测试方法。总结:接收机正常工作的范围是有限制的:光功率太强,会产生误码甚至可能毁坏收光模块;光功率太弱,也会产生误码或者收无光。光板接收到的信号太强、太弱都不行。接收光功率只有在一定的范围内,光板才能稳定工作。设备测试原理设备测试原理设备测试原理设备测试原理17?光口指标光口指标4、光输入口允许频偏光输入口允许频偏定义:是指光输入口在接受信号正常时,能够允许输入光信号最大频偏范围。指标要求:再生器的内部振荡器在自由运行方式下的长期频率稳定度不得劣于2010(ppm),下游SDH设备输入口接收

10、到这样的信号应能正常工作。测试配置:设备测试原理设备测试原理设备测试原理设备测试原理18?光口指标光口指标4、光输入口允许频偏光输入口允许频偏测试步骤:按图接好电路(要进行误码监视的支路通道应环回,同步源设置跟踪线路时钟)。按被测接口速率等级SDH分析仪(发送)送适当的测试信号(不加频偏、抖动)。在被测设备输出口用SDH分析仪(接收)接收测试信号并检测误码。仪表应无告警、误码。SDH分析仪(发送信号)加入正或负的频偏(范围20ppm),整个过程中被测设备不应出现误码。设备测试原理设备测试原理设备测试原理设备测试原理19?光口指标光口指标5、光输出口光输出口AIS速率速率:(输出频偏)定义:是指

11、SDH设备在输入口光信号丢失等故障情况下,输出口向下游发AIS信号的速率范围。?指标:速率偏差20ppm内。设备测试原理设备测试原理设备测试原理设备测试原理20测试配置:同光输入口允许频偏测试配置。测试步骤:按图接好电路;按被测接口速率等级,SDH分析仪(发送)送适当的测试信号。在被测设备输出口,用SDH分析仪(接收)接收测试信号。断开输入光信号,SDH分析仪(接收)应收到AIS信号。从SDH分析仪(接收)上读出AIS的速率。设备测试原理设备测试原理设备测试原理设备测试原理21?抖动和漂移抖动和漂移定义:抖动和漂移与系统的定时特性有关。定时抖动(抖动)是指数字信号的特定时刻(例如最佳抽样时刻)

12、相对其理想时间位置的短时间偏离。所谓短时间偏离是指变化频率高于10Hz的相位变化。而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离,所谓长时间是指变化频率低于10Hz的相位变化。设备测试原理设备测试原理设备测试原理设备测试原理22抖动性能规范:抖动性能规范:1)输入抖动容限:)输入抖动容限:输入抖动容限分为PDH输入口的(支路口)和STM-N输入口(线路口)的两种输入抖动容限。a、对于PDH输入口则是在使设备不产生误码的情况下,该输入口所能承受的最大输入抖动值。b、线路口(STM-N)输入抖动容限定义为能使光设备产生1dB光功率代价的正弦峰峰抖动值。这参数是用来规范当SDH网元互连在

13、一起接传输STM-N信号时,本级网元的输入抖动容限应能包容上级网元产生的输出抖动。设备测试原理设备测试原理设备测试原理设备测试原理23?抖动与漂移性能抖动与漂移性能2)输出抖动)输出抖动与输入抖动容限类似,也分为PDH支路口和STM-N线路口。定义为在设备输入无抖动的情况下,由端口输出的最大抖动。SDH设备的PDH支路端口的输出抖动应保证在SDH网元下PDH业务时,所输出的抖动能使接收此PDH信号的设备所承受。STM-N线路端口的输出抖动应保证接收此STM-N信号的SDH网元能承受。设备测试原理设备测试原理设备测试原理设备测试原理24?抖动与漂移性能抖动与漂移性能3)映射和结合抖动)映射和结合

14、抖动因为在PDH/SDH网络边界处由于指针调整和映射会产生SDH的特有抖动,为了规范这种抖动采用映射抖动和结合抖动来描述这种抖动情况。映射抖动指在SDH设备的PDH支路端口处输入不同频偏的PDH信号,在STM-N信号未发生指针调整时,设备的PDH支路端口处输出PDH支路信号的最大抖动。结合抖动是指在SDH设备线路端口处输入符合G.783规范的指针测试序列信号,此时SDH设备发生指针调整,适当改变输入信号频偏,这时设备的PDH支路端口处输出信号测得的最大抖动就为设备的结合抖动。设备测试原理设备测试原理设备测试原理设备测试原理25?抖动和漂移指标抖动和漂移指标4)抖动转移函数)抖动转移函数抖动转移

15、特性在此处是规范设备输出STM-N信号的抖动对输入的STM-N信号抖动的抑制能力(也即是抖动增益),以控制线路系统的抖动积累,防止系统抖动迅速积累。?抖动转移函数定义为设备输出的STM-N信号的抖动与设备输入的STM-N信号的抖动的比值随频率的变化关系,此频率指抖动的频率。设备测试原理设备测试原理设备测试原理设备测试原理26电口指标电口指标1、输入口允许频偏输入口允许频偏定义:是指电输入口在接受信号正常时,能够允许输入电信号最大频偏范围 指标要求:|50|ppm,(详见G.703 6.1条,8.1条,9.1条,12.1条)测试配置:设备测试原理设备测试原理设备测试原理设备测试原理27?电口指标

16、电口指标测试步骤:?a)按上图连接电路;?b)在PDH/SDH分析仪发端(或图案发生器)发送侧接符合G.703规范的衰减电缆,调节PDH/SDH分析仪输出信号频偏至相应规范值,接收侧应不出现误码。设备测试原理设备测试原理设备测试原理设备测试原理28?电口指标电口指标2、PDH输入口抖动容限:输入口抖动容限:?为保证电信设备正常工作,传输设备应能容忍信号传输过程中可能出现的最大抖动?方法:在PDH/SDH分析仪发端(或图案发生器)发送侧接符合G.703规范的衰减电缆,调节PDH/SDH分析仪输出信号抖动幅值,接收侧处于产生误码的临界值。设备测试原理设备测试原理设备测试原理设备测试原理29?电口指

17、标电口指标3、PDH输出抖动:输出抖动:?为保证电信设备正常工作,传输设备输出信号的抖动值不应大于接收侧设备的最大抖动容限。?方法:在PDH/SDH分析仪发端(或图案发生器)发送侧接符合G.703规范的衰减电缆,调节PDH/SDH分析仪使输出信号无抖动幅值,查看输出抖动值。设备测试原理设备测试原理设备测试原理设备测试原理30?误码性能指标误码性能指标定义:误码是指经接收、判决、再生后,数字码流中的某些比特发生了差错,使传输的信息质量产生损伤。误码性能的度量:传统的误码性能的度量(G.821)是度量64kb/s的通道在27500km全程端到端连接的数字参考电路的误码性能,是以比特的错误情况为基础

18、的。当传输网的传输速率越来越高,以比特为单位衡量系统的误码性能有其局限性。目前高比特率(2M及2M以上电路)通道的误码性能是在ITU-T G.826建议和M.2100建议规定,以块为单位进行度量的(B1、B2、B3监测的均是误码块),由此产生出一组以“块”为基础的一组参数。这些参数的含义如下:设备测试原理设备测试原理设备测试原理设备测试原理31?误码性能指标误码性能指标 误块误块当块中的比特发生传输差错时称此块为误块。?误块秒(误块秒(ES)和误块秒比()和误块秒比(ESR)当某一秒中发现1个或多个误码块时称该秒为误块秒。在规定测量时间段内出现的误块秒总数与总的可用时间的比值称之为误块秒比。设

19、备测试原理设备测试原理设备测试原理设备测试原理32 严重误块秒(严重误块秒(SES)和严重误块秒比()和严重误块秒比(SESR)某一秒内包含有不少于30%的误块或者至少出现一个严重扰动期(SDP)时认为该秒为严重误块秒。其中严重扰动期指在测量时,在最小等效于4个连续块时间或者1ms(取二者中较长时间段)时间段内所有连续块的误码率10-2 或者出现信号丢失。在测量时间段内出现的SES总数与总的可用时间之比称为严重误块秒比(SESR)。严重误块秒一般是由于脉冲干扰产生的突发误块,所以SESR往往反映出设备抗干扰的能力。设备测试原理设备测试原理设备测试原理设备测试原理33?误码性能指标误码性能指标

20、背景误块(背景误块(BBE)和背景误块比()和背景误块比(BBER)扣除不可用时间和SES期间出现的误块称之为背景误块(BBE)。BBE数与在一段测量时间内扣除不可用时间和SES期间内所有块数后的总块数之比称背景误块比(BBER)。若这段测量时间较长,那么BBER往往反映的是设备内部产生的误码情况,与设备采用器件的性能稳定性有关。电口误码测试配置:设备测试原理设备测试原理设备测试原理设备测试原理34测试步骤1)按上图接好电路;2)按被测系统接口速率等级,图案发生器选择适当的PRBS向被测系统输入口送测试信号。3)24小时后,从测试仪表上读出(打印)测试结果。电口误码测试配置:设备测试原理设备测

21、试原理设备测试原理设备测试原理35?保护倒换测试保护倒换测试?保护倒换准则是出现下列情况之一:(1)信号丢失(LOS)(2)帧丢失(LOF)(3)告警指示信号(AIS)(4)超过门限的误码缺限 (5)指针丢失(LOP)常见的保护倒换测试:1、支路保护倒换测试;2、线路保护倒换测试;3、交叉保护倒换测试;?4、二纤单向通道保护环测试;?5、二纤双向复用段保护环测试。设备测试原理设备测试原理设备测试原理设备测试原理36?公务测试公务测试1、选呼功能测试;2、群呼功能测试;3、音质、音量测试 设备测试原理设备测试原理设备测试原理设备测试原理37?网管功能测试网管功能测试测试项目:1、配置管理2、故障管理3、性能管理4、报表管理5、安全管理6、其它管理 设备测试原理设备测试原理设备测试原理设备测试原理38?总结总结本节内容需要重点掌握的是光口、电口、抖动和漂移以及误码性能等测试指标的概念、测试原理和测试方法。设备测试原理设备测试原理设备测试原理设备测试原理39
