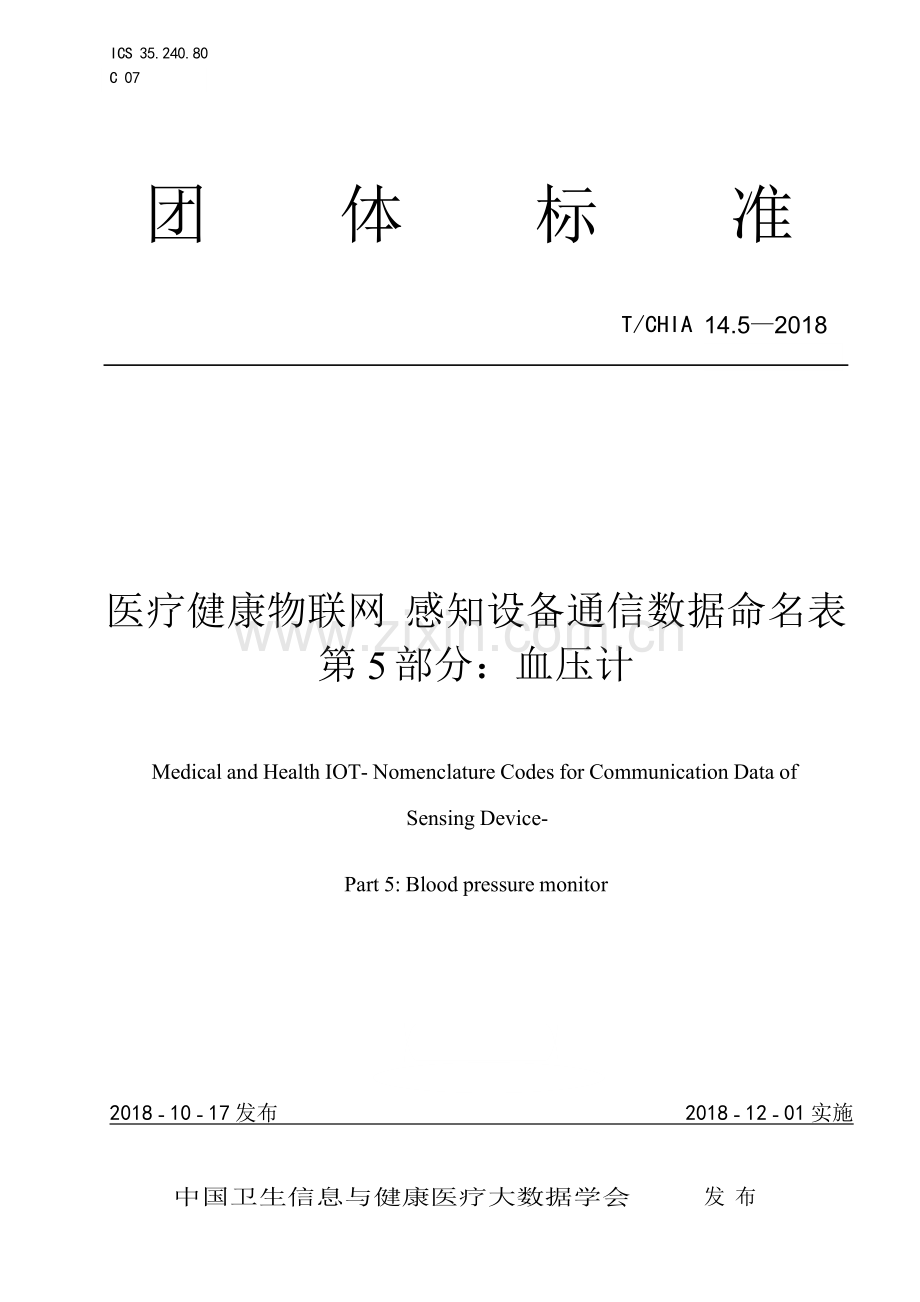

ICS  35.240.80
C  07

团 体 标 准

T/CHIA  14.5—2018

医疗健康物联网  感知设备通信数据命名表
第 5 部分：血压计

Medical and Health IOT- Nomenclature Codes for Communication Data of

Sensing Device-

Part 5: Blood pressure monitor

2018 - 10 - 17 发布 2018 - 12 - 01 实施

中国卫生信息与健康医疗大数据学会 发  布

T/CHIA  14.5—2018

目 次

前言 .................................................................................   II
1 范围 ..............................................................................   1
2 规范性引用文件 .....................................................................   1
3 术语和定义 .........................................................................   1

4 通信数据命名表元数据  ...............................................................   2

5 数据元属性 .........................................................................   2
5.1  数据元公用属性 ................................................................   2
5.2  数据元专用属性 ................................................................   2
5.3  数据元值域代码表  ..............................................................   6

I

前 言

《医疗健康物联网  感知设备通信数据命名表》分为以下各部分：
——第 1 部分：总则；
——第 2 部分：位置标识；
——第 3 部分：体温计；
——第 4 部分：血氧仪；
——第 5 部分：血压计；
——第 6 部分：血糖仪；
——第 7 部分：能量检测仪；
本标准为 T/CHIA 14-2018 的第 5 部分。
本标准按照 GB/T 1.1-2009 给出的规则起草。
本标准由国家卫生计生委统计信息中心医疗物联网无锡研究院提出并由中国卫生信息与健康医疗
大数据学会归口。
本标准主要起草单位：江苏曼荼罗软件股份有限公司、南京盟联信息科技股份有限公司、无锡医疗
物联网研究院、国家卫生计生委统计信息中心、无锡市卫生和计划生育委员会。
本标准主要起草人：张斌、叶凯、鲁冰青、张春明、陆洵蔚、宋洪建、陶贝贝、沈盟、雷元淮、潘
日劲、汪丰、朱乃松、童建国、张学高、胡建平、周恭伟、李岳峰、徐勇勇、沈丽宁、董方杰、兰青、
刘晓强、韩晓枫、刘星宇、沈崇德、刘丽、钟代笛、吴明娟、董驰、陈健、李征、冯海玲。
本标准参与起草单位：无锡市人民医院、无锡市第四人民医院、无锡物联网产业研究院、华中科技
大学同济医学院、重庆大学、医惠科技有限公司、上海恩谷信息科技有限公司、苏州极致医疗技术有限
公司、重庆如泰科技有限公司。

II

T/CHIA  14.5—2018

医疗健康物联网  感知设备通信数据命名表  第 5 部分：血压计

1 范围

本标准规定了血压计类医疗健康感知设备在对外数据通信中所涉及的数据制定命名方法和编码规
则。
本标准适用于具备外部数据通信功能的血压计类感知设备的命名与编码工作。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 33474-2016  物联网  参考体系结构
WS/T 303-2009  卫生信息数据元标准化规则
WS/T 305-2009  卫生信息数据集元数据规范
WS/T 306-2009  卫生信息数据集分类与编码规则
WS/T XXX-2009  健康档案基本数据集编制规范
WS 363-2011  卫生信息数据元目录
WS 364-2011  卫生信息数据元值域代码
WS 365-2011  城乡居民健康档案基本数据集
WS/T 483-2016  健康档案共享文档规范
T/CHIA 14.1-2018  医疗健康物联网  感知设备通信数据命名表  第 1 部分：总则

3 术语和定义

3.1

血压计  blood pressure monitor

是指一种测量血压的仪器。血压计从工作原理上分为直接测量法和间接测量法两种。
直接测量法又叫有创测量法，也就是通过穿刺在血管内放置导管后测得的血压；间接测量法又叫无
创测量法，也就是不通过穿刺在血管内放置导管后而是通过间接测得的血压。
间接测量法又分为听诊法和示波法。听诊法也叫柯氏音法，听诊方式可分为人工听诊法和自动听诊法。
示波法又叫振荡法，简单说就是获取在放气过程中产生的振荡波，通过一定的算法换算得出血压值。绝
大多数的电子血压计均是采用示波原理来设计的。

1

元数据子集
元数据项
元数据值
标识信息子
集
数据命名表名称
医疗健康物联网  感知设备通信数据命名表  第 5 部分：血压计
数据命名表标识符
MHIOT.005
数据命名表发布方－单位名称
中国卫生信息与健康医疗大数据学会
关键词
血压计
数据命名表语种
中文
内容信息子
集
数据命名表摘要
使用准确而可靠的方法进行对血压计相关信息进行命名和标记。
通信数据命名表特征数据元允
许值值域代码表
CV MHIOT.01.005.003 血压计类型值域代码表
CV MHIOT.03.005.002 血压计设备故障代码值域代码表
CV MHIOT.04.005.007 血压计测量人体部位值域代码表

属性种类
数据元属性名称
属性值
标识类
版         本
V1.0
注册机构
中国卫生信息与健康医疗大数据学会
相关环境
医疗健康物联网
关系类
分类模式
分类法
管理类
主管机构
中国卫生信息与健康医疗大数据学会
注册状态
标准状态
提交机构
江苏曼荼罗软件股份有限公司

数据元标识
符（DEI）
数据元名称
定义
数据元值的数
据类型
表示格
式
数据元允许值
约束
性
MHIOT.01.0
05.001
感知设备标识
标识该感知设备的
唯一编码
S
AN..72
GB/T 30269.501-2014 信
息技术  传感器网络  第
必选

T/CHIA  14.5—2018

4 通信数据命名表元数据

表 1  血压计通信数据命名表元数据

5 数据元属性

5.1  数据元公用属性

表 2  血压计通信数据命名表数据元公用属性表

5.2  数据元专用属性

表 3  血压计通信数据命名表标识类数据元专用属性表

2

501 部分：  标识：传感器
节点标识符编制规则  5.2
传感节点身份标识符

MHIOT.01.0
05.002
感知设备中文名
称
描述医疗器械产品
在其上市的注册证
书中商品名
S
AN..10
0

必选
MHIOT.01.0
05.003
感知设备类型
标识该感知设备在
此类设备中的所属
种类
N
N2
CV MHIOT.01.005.003血
压计类型值域代码表
必选
MHIOT.01.0
05.004
感知设备描述
描述设备的基本信
息、功能等
S
AN..20
0

可选
MHIOT.01.0
05.005
感知设备品牌
描述设备使用的品
牌
S
AN..50

必选
MHIOT.01.0
05.006
感知设备制造单
位名称
生产厂商的名称
S
AN..10
0

必选
MHIOT.01.0
05.007
感知设备制造日
期
描述设备制造的公
元纪年日期
D
DT8

必选
MHIOT.01.0
05.008
感知设备制造地
点
设备制造的地点
S
AN..10
0

必选
MHIOT.01.0
05.009
感知人体标识类
型
标识感知人体的身
份证件类别的编码
N
N2
ws364.3-2011卫生信息数
据元值域代码第3部分
CV 02.101身份证件类别
代码表
可选
MHIOT.01.0
05.010
感知人体标示号
标识感知人体身份
证件的编号
S
AN..18

必选
MHIOT.01.0
05.011
感知人体属性
描述感知人体的生
理属性：包括既往
史、过敏史和家族
史等
S
AN..30
0

必选
MHIOT.01.0
05.012
感知物体说明
描述被感知物体的
定义
S
AN..30

可选
MHIOT.01.0
05.013
感知物体标示号
特定的应用中，标
识感知物体的唯一
编码
S
AN..30

可选

数据元标识
符（DEI）
数据元名称
定义
数据元值的数
据类型
表示
格式
数据元允许值
约束
性
MHIOT.02.
005.001
感知设备计量精
度
描述设备测量所达到
的精确程度
S
AN..20
0

必选
MHIOT.02.
005.002
感知设备数据传
输途径
标识设备上传数据的
方式的编码
N
N2
CV MHIOT.02.001.002  数
据传输方式值域代码表
必选

T/CHIA  14.5—2018

表 4  血压计通信数据命名表技术类数据元专用属性表

3

数据元标
识符（DEI）
数据元名称
定义
数据元值的数
据类型
表示
格式
数据元允许值
约束
性
MHIOT.03.
005.001
感知设备状态
代码
标识感知设备自身工
作状态的编码
N
N2
CV MHIOT.03.001.001 感知
设备状态值域代码表
必选
MHIOT.03.
005.002
感知设备故障
代码
当感知设备工作状态
为故障时可用于标识
设备的具体故障编码
N
N2
CV MHIOT.03.005.002
血压计设备故障代码值域代
码表
必选
MHIOT.03.
005.003
感知设备管理
命令代码
标识感知设备运维、管
理等控制命令编码
N
N2
CV MHIOT.03.001.003 设备
管理命令值域代码表
可选
MHIOT.03.
005.004
感知设备电量
状态
描述感知设备自身电
量状态
N
N3

可选
MHIOT.03.
005.005
感知对象测量
状态
标识感知对象测量时
所处的测量状态编码
N
N2
CV MHIOT.03.002.005 血压
计感知对象测量状态值域代
码表
必选
MHIOT.03.
005.006
应用场景
标识感知设备提供服
务的地点和对应的医
疗卫生服务行为分类
编码
N
N2
01 医疗卫生服务
02 自主健康管理
99 其他
必选

数据元标
识符（DEI）
数据元名称
定义
数据元值的
数据类型
表示
格式
数据元允许值
约束
性
MHIOT.04.
005.001
测量名称
描述测量值的名称
S
AN..3
0
收缩压
必选
MHIOT.04.
005.002
测量结果
（数值）
感知设备的测量值
N
N

必选
MHIOT.04.
005.003
测量结果
（分类）
感知设备的测量值类别
S
AN..3
0

可选
MHIOT.04.
005.004
测量单位
感知设备的测量值表示
单位
N
N2
01 mmHg(毫米汞柱)
02 kPa（千帕）
99  其他
必选

MHIOT.02.
005.003
感知设备级别
标识设备所属医疗器
械分类级别的编码
N
N2
CV MHIOT.02.001.003 感知
设备级别值域代码表
必选
MHIOT.02.
005.004
测量方法
标识感知设备在测量
时所采用的测量和数
据通信模式（或方法）
N
N2
CV MHIOT.02.001.004 测量
方法值域代码表
必选

T/CHIA  14.5—2018

表 5  血压计通信数据命名表状态类数据元专用属性表

表 6  血压计通信数据命名表测量类数据元专用属性表

4

MHIOT.04.
005.005
测量结果参
考标准
描述测量结果正常值范
围
S
AN..5
00

可选
MHIOT.04.
005.006
测量结果解
释
对测量结果的解释分析
S
AN..1
000

可选
MHIOT.04.
005.007
测量部位
（或位置）
标识感知设备在采集感
知对象数据时的采集位
置
N
N2
CV MHIOT.04.005.007 血压计测
量人体部位值域代码表
必选
MHIOT.04.
005.008
测量名称
描述测量值的名称
S
AN..3
0
舒张压
必选
MHIOT.04.
005.009
测量结果
（数值）
感知设备的测量值
N
N..10

必选
MHIOT.04.
005.010
测量结果
（分类）
感知设备的测量值类别
S
AN..3
0

可选
MHIOT.04.
005.011
测量单位
感知设备的测量值表示
单位
N
N2
01 mmHg(毫米汞柱)
02 kPa（千帕）
99  其他
必选
MHIOT.04.
005.012
测量结果参
考标准
描述测量结果正常值范
围
S
AN..5
00

可选
MHIOT.04.
005.013
测量结果解
释
对测量结果的解释分析
S
AN..1
000

可选
MHIOT.04.
005.014
测量部位
（或位置）
感知设备在采集感知对
象数据时的采集位置
N
N2
CV MHIOT.04.005.007 血压计测
量人体部位值域代码表
必选
MHIOT.04.
005.015
测量名称
描述测量值的名称
S
AN..3
0
脉搏（心率）
必选
MHIOT.04.
005.016
测量结果
（数值）
感知设备的测量值
N
N..10

必选
MHIOT.04.
005.017
测量结果
（分类）
感知设备的测量值类别
S
AN..3
0

可选
MHIOT.04.
005.018
测量单位
感知设备的测量值表示
单位
N
N2
01 bpm（次/分）
99  其他
必选
MHIOT.04.
005.019
测量结果参
考标准
描述测量结果正常值范
围
S
AN..5
00

可选
MHIOT.04.
005.020
测量结果解
释
对测量结果的解释分析
S
AN..1
000

可选

T/CHIA  14.5—2018

5

数据元标识符
（DEI）
数据元名称
定义
数据元值的
数据类型
表示格式
数据元允许       约束
值                   性
MHIOT.05.005.001
开始时间
描述测量开始时的完整公元
纪年日期和时间
DT
DT15
必选
MHIOT.05.005.002
结束时间
描述测量结束时的完整公元
纪年日期和时间
DT
DT15
可选
MHIOT.05.005.003
持续时间
描述测量从开始时间到结束
时间的时间间隔
S
AN..10
可选
MHIOT.05.005.004
传输时间
描述测量数据发送成功的完
整公元纪年日期和时间
DT
DT15
必选

数据元标识符（DEI）
数据元名称
定义
数据元值的
数据类型
表示格
式
数据元允许         约束
值                    性
MHIOT.06.005.001
物理位置经度
描述经线所对应的数值
S
AN..30
可选
MHIOT.06.005.002
物理位置纬度
描述纬线所对应的数值
S
AN..30

可选
MHIOT.06.005.003
物理位置高度
描述海拔高度对应的数值
S
AN..30

可选
MHIOT.06.005.004
位置描述
描述测量时对象所处的相对
位置，如病房号、床位号等
S
AN..50

必选

值
值含义
说         明
01
水银听诊法

02
电子示波法

03
电子柯式音法

04
电子脉搏波速法

05
电子脉搏波形法

06
电子有创法

99
其他

T/CHIA  14.5—2018

MHIOT.04.
005.021


测量部位
（或位置）


感知设备在采集感知对
象数据时的采集位置        N


N2


CV MHIOT.04.005.007 血压计测
量人体部位值域代码表               必选

表 7  血压计通信数据命名表时间类数据元专用属性表

表 8  血压计通信数据命名表位置类数据元专用属性表

5.3  数据元值域代码表
CV MHIOT.01.005.003 血压计类型值域代码表

6

值
值含义
说明
01
RFID

02
NFC

03
WiFi

04
蓝牙

05
ZigBee

06
RF433/315M

07
Z-Wave

08
IPv6/6Lowpan

09
LoRa

10
以太网

11
GPRS

12
3G/4G/5G

13
NB-IoT

14
RS232 串口

15
RS-485 总线

16
USB

17
手工记录

99
其他

值
值含义
说明
01
居民身份证

02
居民户口簿

03
护照

04
军官证

05
驾驶证

06
港澳居民来往内地通行证

07
台湾居民来往内地通行证

99
其他法定有效证件

值
值含义
说         明
01
第一类医疗器械

02
第二类医疗器械

03
第三类医疗器械

99
其他

T/CHIA  14.5—2018

CV02.01.101 身份证件类别值域代码表

CV MHIOT.02.001.002  数据传输方式值域代码表

CV MHIOT.02.001.003 感知设备级别值域代码表

CV MHIOT.02.001.004 测量方法值域代码表

7

值
值含义
说         明
00
未知
未知故障
01
电量不足
电池电量低于 10%
02
气路系统漏气

03
压力传感器异常

04
控制电路异常

05
气泵加压异常

06
未检测到心跳

07
环境温度低

08
环境温度高

09
网络校时错误

10
网络口令错误

11
网络匹配错误

12
读卡失败

13
SIM 卡故障

14
蓝牙故障

15
WiFi 故障

16
NFC 故障

17
ID 冲突

18
设置失败

99
其他

值
值含义
说         明
01
正常

02
离线

03
休眠

04
故障

05
维修

99
其他

值
值含义
说         明
01
自动单次

02
自动连续

03
手工测量

04
异常上报

99
其他

T/CHIA  14.5—2018

CV MHIOT.03.001.001 感知设备状态值域代码表

CV MHIOT.03.005.002 血压计设备故障代码值域代码表

8

值
值含义
说         明
00
未知
设备反馈未知错误
01
联网测试
调试设备在线状态的测试命令
02
读当前结果
调试设备是否正常读取当前结果的测试命令
03
读历史结果
调试设备是否正常读取历史结果的测试命令
04
读设备 ID
调试设备是否正常读取设备 ID 的测试命令
05
立即校时
调试设备时间同步
06
休眠
发送休眠命令
07
关机
发送关机命令
08
激活
发送激活命令
99
其他

值
值含义
说明
01
静止
是指保持相对静止不动的状态 30 分钟以上，如静坐或平躺等。
02
轻度运动
是指强度低且富韵律性的运动，其运动时间较长（约 30 分钟或以上），运动强
度在中等或中上的程度(最大心率值的 60%至 80%)。如快走、慢跑、游泳等。
03
激烈运动
是指肌肉在“缺氧”的状态下高速剧烈的运动，其运动负荷强度高、瞬间性强。
如举重、百米冲刺、摔跤等。
04
运动后
是指运动后 30 分钟以内的状态。
99
其他

值
值含义
说         明
01
左臂

02
右臂

03
左腕

04
右腕

05
有创血管内

99
其他

T/CHIA  14.5—2018

CV MHIOT.03.001.003设备管理命令值域代码表

CV MHIOT.03.002.005血压计感知对象测量状态值域代码表

CV MHIOT.04.005.007 血压计测量人体部位值域代码表

9
