一、RNC 3810概述：
在爱立信3G R4阶段，RNC和MGW，NODE B等网元一样，采用了基于CPP（Cello Packet Platform）的硬件平台。

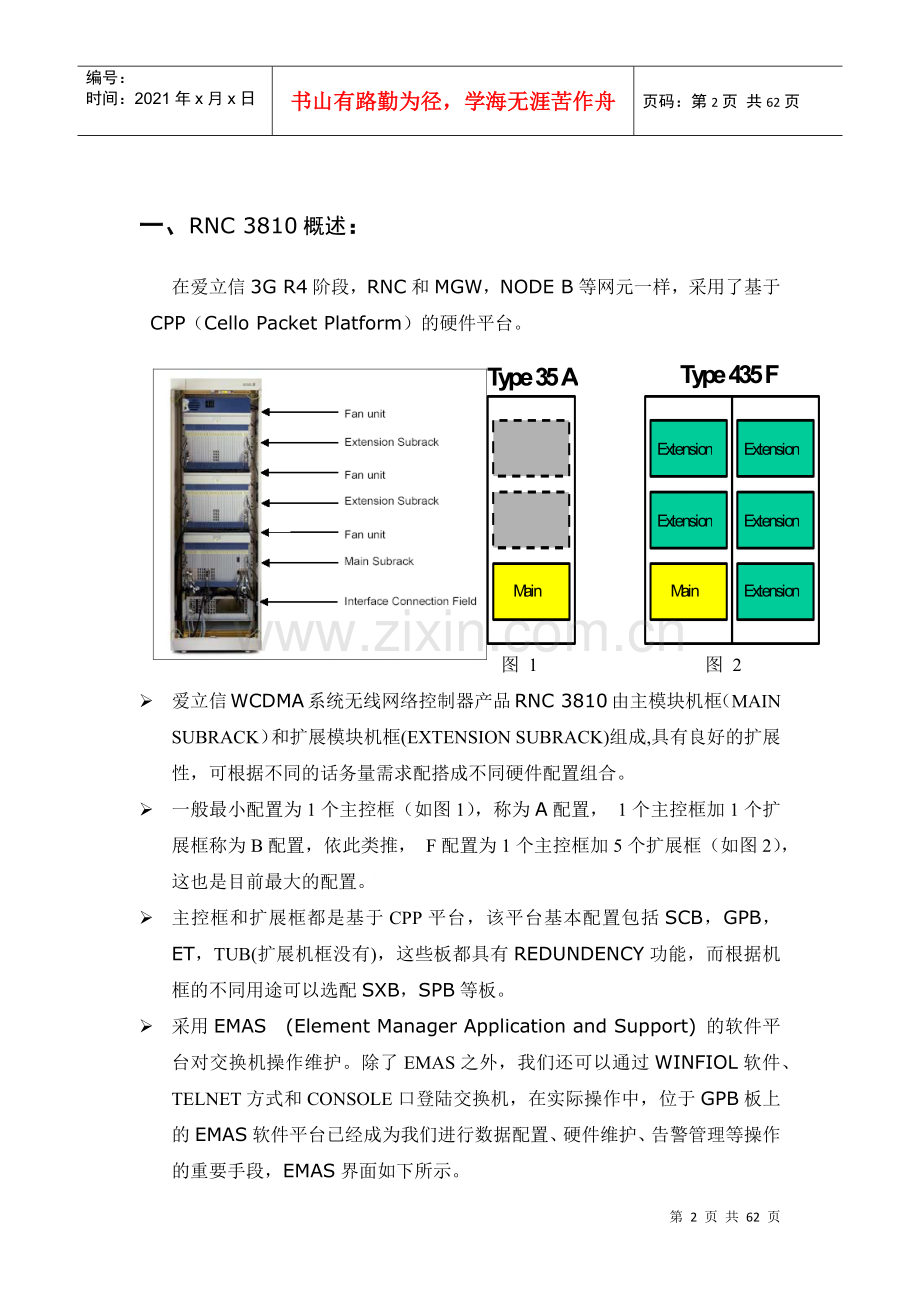

图 1 图 2
Ø 爱立信WCDMA系统无线网络控制器产品RNC 3810由主模块机框（MAIN SUBRACK）和扩展模块机框(EXTENSION SUBRACK)组成,具有良好的扩展性，可根据不同的话务量需求配搭成不同硬件配置组合。
Ø 一般最小配置为1个主控框（如图1），称为A配置， 1个主控框加1个扩展框称为B配置，依此类推， F配置为1个主控框加5个扩展框（如图2），这也是目前最大的配置。
Ø 主控框和扩展框都是基于CPP平台，该平台基本配置包括SCB，GPB，ET，TUB(扩展机框没有)，这些板都具有REDUNDENCY功能，而根据机框的不同用途可以选配SXB，SPB等板。
Ø 采用EMAS (Element Manager Application and Support) 的软件平台对交换机操作维护。除了EMAS之外，我们还可以通过WINFIOL软件、TELNET方式和CONSOLE口登陆交换机，在实际操作中，位于GPB板上的EMAS软件平台已经成为我们进行数据配置、硬件维护、告警管理等操作的重要手段，EMAS界面如下所示。

（添加图上符号的解释或重新加图）
Element Manager具有友好用户界面, 通过选择不同的视图窗口, 可以对RNC进行配置，视图窗口包括。
² Equipment : 用于硬件 (Subrack, Board) 配置和维护

² Software : 用于CV的管理和软件升级

² ATM : 用于ATM承载配置和维护

² SIGNALLING: 用于信令的配置和维护

（更换成SIGNALLING的图）
² IP : 用于IP路由和IP承载配置和维护

² Radio Network : 用于无线网络配置和维护

² Area : 用于对LA，SA，RA的配置和维护

Ø RNC3810基于CPP平台开发, 采用MO SCRIPT代替2G时代的DT。MO非常类似于程序中的一个封装对象，它可以被别的MO引用，也可以引用别的已经创建的MO。各类MO根据交换机数据定义的规律形成了一定的层级关系。MO Script由一些基本的语句构成，例如以下某个Subrack（机框）的MO如下。
ECHO "==>> Creating MAIN Subrack"
CREATE
(parent "ManagedElement=1,Equipment=1"
identity 1
moType Subrack
exception none
nrOfAttributes 4
userLabel String "MAIN Subrack"
switchModule Reference "ManagedElement=1,SwitchFabric=1,SwitchModule=1"
subrackType Integer 0
administrativeProductData Struct
nrOfElements 5
productNumber String "SXK1078234/2"
productRevision String "R1A"
productName String "Hub"
productInfo String "CPP 5 HW"
productionDate String "01W05"
)
（换成较简单的例子）
对该MO参数的解释如下：
² ECHO：text marked in quotes is displayed注释语句，用于对MO SCRIPT的
作用进行描述。
² CREATE：表明是该SCRIPT的功能是创建MO，（除CREATE外，还有SET，修改
MO参数）
² parent：Defines name of the parent under which the MO has to be created
表明该MO的父MO是谁。
² identity：Identify MO of a specific type, is an unique alphanumeric string
(not used before for an MO of this type).给MO一个标识，用于表明作用及引用。需要按照局数据标准进行设置。
² moType ：表明This MO is used to represent a subrack.
² nrOfAttributes：有关该MO的属性描述项的数量
² 剩下的部分为该MO的各项属性内容，包括机框类别，管理状态，生产日期，机框硬
件类型，版本号等。
² 每个MO都由以上七部分组成。
Ø 脚本运行方式：编制好的MO Script, 使用EMAS来运行。

Ø 由于采用CPP硬件平台，没有2G中单独的CP硬件，因此也没有CP备份的概念，现在我们把类似功能的文件叫做CV（Configuration Version，即系统配置文件版本）。

新建RNC的调测，一般包括四个步骤，即：硬件调测，联网调测，用户功能测试，系统功能测试。下面我们详细每一个步骤。
二、硬件调测
1. 调测工具要求（包括硬件及软件工具要求）
进场测试进行硬件调测前需要准备以下工具：
1）文档资料：设计文件（各接口VPI/VCI，IP地址，ATM地址等的设计，机房平面图等常规文件），C-MODULE，相关人员名单和联系方式，调测进度计划等。
2）硬件工具：数字万用表（电池充足），T8/T9螺丝刀，六角螺丝刀，LOCAL PORT线两条（LOCAL CONSOLE串口线（一头为插GPB板的特殊端口，另一头为连个人电脑的RS232串口），GPB网线（非普通网线，一头插GPB板的特殊端口，一头连个人电脑的普通网口）各1条）。
3）软件工具：FTP SERVER软件，WINFIOL6.0（或超级终端）以上软件，JAVA 1.3，升级版本包（假如需要升级的话）
2. 调测时间要求
RNC的硬件数据出厂时已经配置，在安装现场对设备进行加电基本就可以正常工作。没有坏板的情况下，硬件调测可以安排7-8个工作日，具体时间分配可以参考下面的表格。
项目
时间(天)
检查线缆连接和设备配置
0.5
加电
0.5
检查设备状态（包括灯的状态和交换机上显示的状态）
1
版本升级
1
硬件测试
2
故障处理
不确定（预留2-3天）

3．实施流程（图表形式）

故障处理
入场前的准备工作
根据C-MODULE核对硬件
设备加电
设备状态是否正常
NO
YES
是否需要版本升级
版本升级
硬件调测完成
是
否

硬件测试

4．操作步骤
1）进场准备：进场前需要提前准备前面列举的文档资料，软件工具，硬件工具；并尽早阅读设计文件，熟悉工程内容；了解各相关联系人的职责和联系方式（如监理公司，厂家督导，施工单位，移动工程管理中心责任人等）与各公司责任人进行充分的沟通，确定机房地理位置、硬件安装情况、进场时间（必要的时候需要向当地局方了解交通和食宿情况）和其他未尽事宜。
2）开工会（如有必要的话）：主要内容包括人员介绍，机房管理条例学习，硬件安装情况介绍，进度计划讨论，数据参照网元的确定。
3）根据C-MODULE核对硬件：首先大体上核对机柜，机框的位置和数量是否和机房平面图，C-MODULE一致；其次仔细核对各机框中单板的数量，位置，类型是否和C-MODULE一致；最后更仔细的核对线缆（电源线，SCB板的级联线，GPB板的LOCAL PORT线，ETB板的传输线）的连接和C-MODULE是否一致。这个硬件核查的目的一方面是可以初步核查硬件数量，提前发现硬件安装的错误，减少后续调测中出现的故障，以免影响工程进度；另一方面也是调测人员尽快了解本次工程硬件情况的有效途径。
4）加电；RNC机框的电源系统也是主备两路供电，电源线分别接在位于机框两侧的SCB板的电源接口。电源线不再是蓝色粗线，而是黑色粗线，不太容易分辨，但电源线的标签颜色比较特殊，为黄色，标签上还有三角形中间放置惊叹号的醒目电源提示符号。加电的过程和2G基本一样，先量感应电压，范围也是（-10V~-53V），接着合上一个电源开关，量相关电源端子电压，范围是(-48±6V),一般是-53点几伏，再合第二个电源开关，如此类推将所有电源开关量完，假如没有发现问题，可以将电源端子全部插入单板相应位置（一般是SCB板的最上面的端口），（各机框设备加电没有先后顺序）。唯一不同的可能是RNC的电源端口比较窄（采用CPP平台的硬件可能都存在这个问题），万用表的表笔可能插不进去，建议大家准备两条细的导电的丝缠在两个表笔上进行测量(但要注意不能将导电丝短路).
5）检查设备状态：检查设备状态是否正常主要有查看设备指示灯和EMAS系统查看两种方法。第一种方法：设备加电之后，各机框的风扇首先转动，而且速度很快，在现场可以听见风扇的声音很大，主要是由于系统启动时发热量较大，风扇转速也会相应加快（RNC在现场没有声光告警，也许大家可以以此作为设备RESTART的标志性现象），之后转速恢复正常，风扇变得较安静；各单板的指示灯（每块板都有三盏灯，分别是F（FAULT），O（OPERATION），I（INFORMATION））状态在快速变化，最后除了TUB板的灯在闪以外（灯闪为丢失同步的指示），所有板都只有O灯（绿色）亮，表明各单板正常工作了。第二种方法：通过LOCAL PORT我们登陆到RNC的主控框第10槽的GPB板（该板的初始IP地址是169.254.1.1,子网掩网为255.255.255.0,登录EMAS前计算机必须先安装JAVA　1.3软件），通过调用该板上装载的EMAS系统的EQUIPMENT选项，我们可以查看各单板的状态，正常的单板状态应该是OK或ENABLE。我们还可以采用该系统检查各单板出厂配置的类型，版本是否与实际硬件相同。
6）版本升级：假如设备状态正常，没有故障，我们将对出厂配置的软件包版本和督导提供的软件包的版本进行对比，以决定是否升级，假如需要升级，最好是在未加载局数据前进行软件升级，按照以下流程操作。
①打开EMS的SOFTXWARE—UPGRADE 　PACKAGES，里面包含当前系统装载的版本（ACTIVE栏为YES是系统当前装载的版本，NAME栏或FILENAME栏下面包含版本的内容），

②打开版本包的XML文件，里面包含目标版本号，和可以从哪些版本升级到该目标版本，确定升级时采用哪个XML文件（通常XML文件包含小版本升级XML，也包括大版本升级。
③创建一个CV，设置为STARTABLE，即把CV设成系统装载的首选版本。

④进行FTP SERVER的设置。
a)打开FTP SERVER ，先断开FTP SERVER。

b)单击USER GROUP SETTINGS

c)点击ADD USER，弹出如下窗口：

d)设置用户名和登陆的用户名和PSSWORD（也可以不设置登陆的用户名和PASSWORD）

e)点击FILE ACCESS RIGHTS，进入设置版本包所在路径的窗口。

f)右键单击NEW USER（即刚才新建的用户），在弹出的菜单中选择SET THE REAL PATH THE DIRECTORY IS POINTING TO，

g)选择版本包所在的路径，按确定后，关闭窗口。

h)重新连接FTP SERVER。

i)FTP SERVER 设置好了。
⑤进行版本升级。
a)登陆EMAS，选择maintenance->software->upgrade packages->install，弹出升级窗口。

b)在弹出的窗口填写file path and name和ftp server ip address（XML文件名，FILEPATH:\XXX.XML）。

c)单击CREAT PACKAGE，会在CENTRAL MP的GPB板上的C\UP\路径下创建版本包文件夹，并将需要用到的XML文件从FTP SERVER download下来。
d)创建完毕，单击INSTALL PACKAGE，系统按照XML文件的指引，把升级包的文件读入\load module等文件夹中。
e)INSTALL PACKAGE后，单击VERIFY PACKAGE，系统会检查版本包的软件与系统原有硬件是否兼容。
f)假如VERIFY PACKAGE没有问题，单击UPGRADE NODE，系统弹出UPGRADE窗口，选择SOFT UPGRADE，这时候新的软件会中对整个系统进行更新。（这个过程会对话务造成影响），在UPGRADE的过程中，系统会创建一个临时生成的CV，状态是UPGRADE；同时，打开EMS-SOFTWARE-UPGRADE PACKAGES，会看见一个新的PACKAGE（即新版本包），它的状态是UPGRADE EXCUTED，UPGRADE执行完毕，系统将会进行用刚生成的临时CV重新装载系统，升级窗口也会自动关闭。
g)装载成功后，打开EMS-SOFTWARE-UPGRADE PACKAGES，会看见新版本包的状态变成AWAITING CONFIRM，选中新版本包，并单击右键，在弹出的菜单中选择CONFIRM，CONFIRM执行完成，升级也算完成了，这时候检查CV，会发现其中创建了一个以FI开头的CV，同时EMS-SOFTWARE-UPGRADE PACKAGES中新版本的状态是UPGRADE EXCUTED变成UPGRADE completed.
h)检查系统运行是否正常，检查CV中的版本是否和版本包一致，检查EMS-EQUIMENT SOFTXWARE ALLOACTION中各个单板的软件版本是否和版本包一致。至此升级全部完成。
7）硬件测试。
硬件测试主要是根据RNC的测试方案中的硬件测试部分进行测试，包括a)RNC加电测试，b)网同步测试，c)系统启动测试 d)单板闭锁测试。具体测试流程请参照《爱立信CNCS5 0 RNC测试方案》中硬件功能测试部分。
5．实施过程的故障记录及解决方法
故障一：在升级过程中，到VERIFY PACKAGE的步骤中，系统提示FAN的版本不匹配，通过检查硬件实际版本配置（板的标签上有说明）和EMAS中查看到的版本（EMAS-EQUIPMENT-FAN-PROPERTY-PRODUCT DATA）发现，标签上是R3，但EMAS中配置的是R8，因此导致升级的告警（不过，还不会影响升级）。
解决办法：在EQUIPMENT上删除风扇单元（EQUPIMENT—PROPERTY-DELETE），重新制作FAN的MO（将版本换成R3），用EMAS进行加载，加载后风扇的状态还不正确，制作CV后，用该CV重新RELAOD系统，风扇正常。
6、测试心得
RNC的硬件调测相对其他网元，不需要在现场配置硬件数据，加电之后设备就可以正常工作了。这种特性的优点就是节约了工程时间，提高了调测效率。缺点是不利于调测人员了解硬件数据，一旦出现硬件故障（例如出厂配置的硬件类型，版本与实际硬件不匹配），调测人员能做的可能非常有限。
三、联网功能测试
1. 概述
RNC的调测和SERVER、MGW相比，少了很多内容，既没有局数据的配置，也没有承载资源的配置，所以硬件调测完毕后，就直接进入联网调测阶段了。联网调测顾名思义就是和周边相关网元进行接口配置，包括Iu-cs,Iu-ps,Iub,mub,mur等接口，还有一个重要的环节就是无线参数的配置。
联网调测数据配置有两种方法，一种是通过EMAS运行编辑好的MO SCRIPT的方式，另一种则是通过EMAS本身的图形界面（GUI）进行配置的方式；前者适用于大批量的数据配置，比如我们新建RNC的工作，后者适用于少量数据配置或修改，比如维护和无线网优阶段。通过EMAS的图形界面修改的方式在本手册不做具体介绍，推荐大家查阅RNC3810_enlzn734_1_r4h2.alx-- Radio Network Configuration User Guide,加载MO的方式本手册没有提供制作MO的具体方法，只是对涉及到MO的SCRIPT文件做了指示，本手册重在对调测做提纲挈领的介绍，如果想了解MO的各项参数的含义，建议大家查阅RNC3810_enlzn734_1_r4h2.alx库中-- CPP Managed Object Model.pdf和RNC Managed Object Model and Parameters Description.pdf文件。
2. 调测工具要求（包括硬件及软件工具要求）
联网调测需要准备以下工具：
1）文档资料：RNC调测指导书（H-MODULE），RNC测试方案，RNC局数据标准，RNC设计文件，C-MUDULE，参照网元数据（MO SCRIPT），本工程实施MO SCRIPT。
2）硬件工具：T8/T9螺丝刀，LOCAL CONSOLE线，普通网线，HUB（选用）。
3）软件工具：WINFIOL 6.0或以上，ALEX安装工具，参考数据获取工具或指令集，MO和DT生成工具。
3. 调测时间要求
联网调测的时间机动性比较大，一方面受传输工程进度的影响，另一方面受对接网元数据配合的影响，所以时间的安排需要考虑充分，具体可以参考如下时间表。
项目
时间（天）
前期准备工作
1
Mur接口数据配置
2
Iu-Cs接口数据配置
1.5
Iu-Ps接口数据配置
1.5
Iur接口数据配置
1.5
Mub接口数据配置
每个RBS 1天（每增加一个RBS时间要相应增加）
Iub接口数据配置
每个RBS 1天（每增加一个RBS时间要相应增加）
小区参数配置
每个RBS 1天（每增加一个RBS时间要相应增加）
故障处理
不确定（可预留2天）

4. 实施流程（图表形式）

前期准备工作
Mur接口数据配置
Iu-Cs接口数据配置
Iu-Ps接口数据配置
Iur接口数据配置
Mub接口数据配置
Iub接口数据配置
无线参数配置
配置结束

5. 操作步骤
1）接口介绍。

说明：
Mur接口是RNC与网管OMC的接口，一般没有直连，需要MGW做转接，主要传送的是RNC的操作维护O&M消息。
① Iu-Cs是RNC与CS域 （MGW，MSC SERVER）的接口，主要传递的是RANAP，Q.AAL2消息和低速数据、话音业务。
② Iu-Ps是RNC与PS域（SGSN，GGSN）的接口，主要传递的是RANAP消息和高速数据业务。
③ Iur接口是RNC与其它相邻RNC之间的接口，主要传递RNSAP，Q.AAL2消息和数据业务，是UE在RNC间做软切换的时候用到的接口。
④ Mub接口是NODE B与OMC的接口，主要传递NODE B的O&M消息。
⑤ Iub接口是RNC与NODE B之间的接口，主要传递NBAP，Q.AAL2消息和数据，话音业务。
2） 前期准备。参与联网调测的工程师要提前准备好前面提到的工具，并认真学习RNC的调测实施手册，掌握调测方法；仔细研究RNC的数据规范，参考数据（MO SCRIPT）和设计文件，按照数据规范进行数据的制作。
3）Mur接口数据配置。
① 配置文件介绍：该部分的数据采用XML文件格式，在EMAS中有专门的菜单进行文件的装载。数据配置包括IP over ATM数据，网络同步数据，时间同步数据。
a)举例：RNC4的O&M数据经过的路经如下（红线表示连接路径）。

网
管
平
台
10.1.8..1
10.1.8..6
10.1.8..2
10.1.8..5

b)XML文件参数介绍
<ConfigureOAMAccess>
<IPoverEthernet ethernetIpAddress="10.1.8.9"(central gpb板的IP地址，一般不用执行XML文件的方法修改IP，而是在EMS中手动修改IP，再将个人电脑的IP修改到同一网段进行重连)。
ethernetSubnetMask="255.255.255.248" />广播地址为GPB板IP地址+（254-子网掩码248=6）=10.1.8.15，广播地址是一个网段IP地址中最后的一个地址。
<IPoverATM>
<Connection name="firstOAMatm" etbSlot="1-B-6"(1为机柜号，B为机架在机柜中的位置，6为槽位号)
terminationType="STM1_ETSI" physicalLine="1"（=“1“表明是上面的口，=”2“表明是下面的口）
externalVpi="4" externalVci="32" vpPeakCellRate="353000" atmIpAddress="10.1.8.2" atmSubnetMask="255.255.255.252" />，广播地址为10.1.8.3，所以路由器的下一跳地址定义只能是10.1.8.1
<Connection name="secondOAMatm" etbSlot="1-B-7" terminationType="STM1_ETSI" physicalLine="1" externalVpi="4" externalVci="33" vpPeakCellRate="353000" atmIpAddress="10.1.8.6" atmSubnetMask="255.255.255.252" />广播地址为10.1.8.7, 所以路由器的下一跳地址定义只能是10.1.8.5
</IPoverATM>
<Servers primaryNtpServerIpAddress="10.0.2.5" primaryNtpServiceActive="YES" localTimeZone="CTT"(ctt=CHINA标准时间，NTP为时间同步源)
daylightSavingTime="NO" />
<StaticRouting>
<Route routeIpAddress="10.0.2.0"（代表的是一个网段地址，而不是具体的一个网络IP地址）
routeSubnetMask="255.255.255.0" hopIpAddress="10.1.8.1" routeMetric="1" redistribute="YES" />
<Route routeIpAddress="10.0.2.0" routeSubnetMask="255.255.255.0" hopIpAddress="10.1.8.5" routeMetric="5" redistribute="YES" />
<Route routeIpAddress="0.0.0.0" routeSubnetMask="0.0.0.0" hopIpAddress="127.0.0.1" routeMetric="10" redistribute="YES" />
</StaticRouting>
<NetworkSynch synchSlot="1-B-6" synchPort="1" synchPriority="1" />（网同步）
<NetworkSynch synchSlot="1-B-7" synchPort="1" synchPriority="2" />
</ConfigureOAMAccess>
</SiteBasic>
②装载方法介绍：
a) 采用EMS-CONFIGURATION—SITE BASIC CONFIGURATION WIZARD进行装载（与其他MO文件的方法不同）。系统提醒你，假如采用与同步不同的板，则需要先定义IP OVER ATM所用的端口的物理层，ATM PORT数据//物理层，假如同步和Mu接口板相同，则可以直接装载该文件(该文件执行的时候会自动定义所用到的VPLTP，VPCTP，VCLTP，ATM DESCRIPTION，所以假如后面的接口定义和ATM DESCRIPTION文件有用到同样的配置，可删除该部分内容)。
b) 选择该菜单执行XML文件，系统会自动读取XML文件的相应内容，按照EMAS自定的流程进行数据配置，在执行的过程中，EMAS会不断弹出窗口，显示配置的数据，你只需阅读这些数据，并判断数据的正确性，根据判断结果，选择“NEXT”继续执行，或“CANCLE”放弃执行。直到全部执行完毕。
c) 执行完成后，检查执行结果。通过EQUIPMENT查看板上的物理端口定义，通过ATM –》AAL5查看ATM的VPI/VCI数据配置。ATM-ATM DESCRIPTION查看ATM流量资源配置。IP 查看GPB网口IP状态，IP OVER ATM状态以及静态路由数据配置。
③接口联调介绍：联调的的原则就是，假如IP over ATM LINK状态不好，则要逐段逐段进行检查，每一段都从ATM层到IP层进行检查，假如看不出数据有什么问题，还要查看设计文件，看是否是设计相同，或设计存在问题。
4)Iu-Cs接口调测。
①接口协议栈。
AAL5
AAL5

②配置步骤。从上面的接口协议栈可以看出，Iu-Cs接口水平方向分成三部分，即A，B，C部分，垂直方向分成物理层，ATM层和用户层。我们对MO的配置一般遵循从左往右，从下往上的顺序。下面我们按照该顺序描述一个完整的Iu-Cs接口数据配置（具体数据以RNC4为参考）。
a)RNC基本数据配置，
包括RNC ID，MCC，MNC LENGTH，MNC的配置

b)A部分（RANAP和承载部分）数据配置。MO配置顺序为：1、物理层—>2、ATM层—>3、AAL5—>4、SAAL-NNI—>5、MTP3B—>6、SCCP—>7、RANAP。MO的关系图为：
信令链路
信令路由
信令链路集
对端信令点
本局信令点
5.MTP3B层
4.SAAL-NNI层
3.AAL5层
2.ATM层
1.物理层
⑦Ranap
③AtmPort
⑤SccpScrc
④SccpSp
⑤Mtp3bAp
⑥Mtp3bSr
④Mtp3bSrs
⑧NniSaalTp
①NniSaalProfile
⑥VclTp
①atmTrafficDescriptor
④VplTp
⑤Mtp3bSls

6.SCCP层

②Os155SpiTtp
①PlugInUnit

②ReliableProgramUniter

③Mtp3bSpItu
⑤VpcTp

⑦Aal5TpVccTp
①PlugInUnit

⑨Mtp3bSlItu

⑥SccpApRemote (ssn=142)
⑥SccpApLocal（ssn=142）
7.RANAP层

说明:上图中箭头方向代表MO引用关系,例如建立Vpltp,需要引用AtmPort,所以需要先定义AtmPort

c)B部分（Q.AAL2和承载部分）数据配置。MO配置顺序为：物理层—》ATM层—》AAL5—》SAAL-NNI—》MTP3B—》Q.aal2。MO的关系图如下所示.
信令链路
信令路由
信令链路集
对端信令点
本局信令点
5.MTP3B层
4.SAAL-NNI层
3.AAL5层
2.ATM层
1.物理层
③AtmPort
⑥Aal2ap
⑤Mtp3bAp
⑥Mtp3bSr
④Mtp3bSrs
⑧NniSaalTp
①NniSaalProfile
⑥VclTp
①atmTrafficDescriptor
④VplTp
⑤Mtp3bSls

②Os155SpiTtp
①PlugInUnit

②ReliableProgramUniter

③Mtp3bSpItu

⑤VpcTp

①PlugInUnit
⑦Aal5TpVccTp

⑥Mtp3bSlItu

④Aal2Sp(a2ea)

②ReliableProgramUniter
①Aal2QosCodePointProfile

⑦Aal2RoutingCase

6.Q.AAL2层层

说明:上图中箭头方向代表MO引用关系,例如建立Vpltp,需要引用AtmPort,所以需要先定义AtmPort

d)C部分(AAL2用户和承载部分)数据配置。MO数据配置顺序为：物理层àATM层àAAL2层

①PlugInUnit
②Os155SpiTtp

③AtmPort
⑥VclTp
①atmTrafficDescriptor
④VplTp
1.物理层

⑤VpcTp

2.ATM层

⑦Aal2PathVccTp
①Aal2QosProfile

⑨Aal2PathDistributionUnit
⑧Aal2Ap
3.AAL2层

Iu-Cs的MO数据可参考附录RNC4 MO SCRIPT中rnc4.rar文件中的03_rnc_iu.mo文件：
③接口联调介绍。数据配置好与对方对接时,可通过EMAS的EQUIPMENT，ATM和Signalling部分查看各层的状态。
a)根据协议栈我们先查看EQUIPMENT中用于开接口的ETB板上的端口状态是否ENABLE，假如为DISABLE，则先查物理传输是否对通。

b)物理层通了之后，查看ATM层的AAL5端点数据是否ENABLE（RNC的EMAS设计中，没有对VP，VC的管理菜单，所以直接查看AAL5层配置），假如为DISABLE，则先和对方检查VPI，VCI数据是否一致。

c)AAL5层通了后，查看Signalling层的NNI-SAAL层数据是否对通，假如不通，则和对方检查NniSaalProfile和VCLTP数据是否一致。

d)NNI-SAAL数据对通之后，在Signalling部分查看SCCP层的SCCPSP，SCCPAP状态是否为ENABLE，假如为DISCABLE，则和对方检查SSN等数据是否一致。

e)SCCP层数据通了后，通过Radio Network检查RANAP-CS状态是否ENABLE，否则检查双方数据。

5)Iu-Ps接口调测。
①接口协议栈。
AAL5
AAL5
STM1
STM1

②MO关系图和简要说明。
a)通过和Iu-Cs协议栈的对比你会发现，Iu-Ps的用户信令部分和Iu-Cs部分完全相同，所以该部分（即A部分）的数据可以完全参照Iu-Cs的数据定义。需要注意的是，由于CS和PS采用的VCI的ATM DESCRIPTOR不同（不知道是否必须），所以不能象Q.AAL2那样共用Iu-Cs物理层àMTP3B层数据，因此只能另起炉灶，重建物理层àRANAP的所有数据（不排除个别数据可以利用，例如MTP3B本局信令点等）。
b)Iu-Ps没有Q.AAL2部分，因此没有B部分的定义。
c)用户承载方面不再使用AAL2，而是和信令面一样采用AAL5，且采用IP OVER ATM方式,数据制作仍然采用MO文件，而不是XML文件。MO的顺序从物理层到AAL5层和Iu-Cs信令部分基本类似，唯一不同的是Iu-Cs的Aal5TpVccTp中processorId是第8和第9块GPB板（Central Module），而Iu-Ps采用的是第19和第22块SPB板（RNC MODULE　1&8的第一块SPB板，一般这两块板上配置PDR单元），另外AAL5之上是IP层，所以增加了PacketDataRouter这个MO，该MO中定义了RNC的IP地址和SGSN的IP地址。IP层之上的数据无需配置。Iu-Ps的MO数据可参考附录RNC4 MO SCRIPT中rnc-ps.rar文件：
③接口联调介绍。
Iu-Ps的联调可以参照Iu-Cs接口，信令部分除RANAP部分为RANAP-PS外，其它都相同。用户承载面的PDR部分通过EMAS的Radio NetworkàRNC FUNCTION查看。
6)Iur接口调测。
①接口协议栈。
（STM1）
AAL5
AAL5

②MO关系图和简要说明。通过对比Iur和Iu-Cs协议栈，你不难发现，Iur除了采用的用户信令为RNSAP外，其他和Iu-Cs完全相同，所以我们可以参照Iu-Cs接口数据配置对Iur进行配置。令人高兴的是，Iur可以共用Iu-Cs接口中从物理层到SCCP的所有数据（和MSC SERVER相关的MTP3B和SCCP数据不能利用），因此，假如之前已经配置了Iu-Cs接口，则只需增加少量的数据配置即可。增加的数据为：
①Mtp3bSrs（增加外部RNC的MTP3B目的信令点，例如：RNC1，3-6，RNC2，3-7，RNC3，3-8）
②Mtp3bSr（增加到RNC1，RNC2，RNC3的路由，都采用到MGW3的LNKSET）
③Mtp3bAp（增加到RNC1，RNC2，RNC3的接入点）
④SccpAp
SccpAp rnsap local：SSN=143（RNSAP）
SccpApRemote（增加到RNC1：r1，RNC2:r2，RNC3:r3的SSN=143，且分别采用各自的MTP3BAP）
⑤IurLink 增加RNC1，RNC2，RNC3的网元标识
RNC1：MCC=460，MNC=05，RNCID=1401；
RNC2：MCC=460，MNC=05，RNCID=1402；
RNC3：MCC=460，MNC=05，RNCID=1403；
⑥Rnsap
⑦分别增加RNC1，RN
