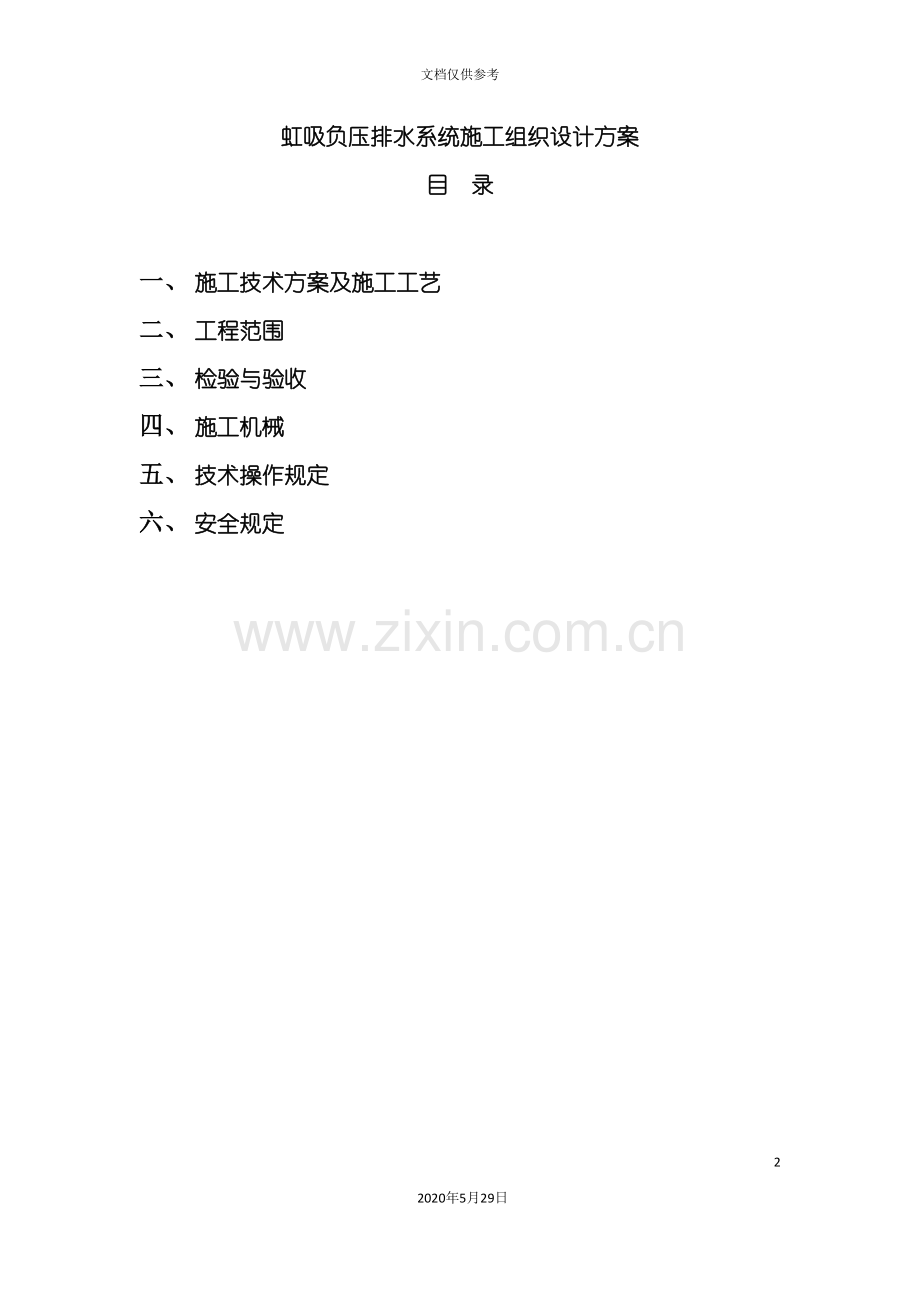

钢结构屋面施工方案培训资料402020年5月29日文档仅供参考虹吸负压排水系统施工组织设计方案目 录一、 施工技术方案及施工工艺二、 工程范围三、 检验与验收四、 施工机械五、 技术操作规定六、 安全规定一、 施工技术方案及施工工艺1.1虹吸排水系统施工流程方框图 施工准备工作 管道、管件、设备器具的检 验测量与定位 预留孔洞处理 埋地排水管道安装与试验支、吊、托架的安装立管及水平总支管预制屋面雨水斗就位安装立管及水平总支管安装排水管道试验交工验收1.2施工准备工作1.2.1 管道在施工前,必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。编制施工预算、工程进度计划与施工方案,制定材料供应、机具配备与劳动力需求计划,确保工程顺利开工。1.2.2 按设计施工图进行管道预制工作,必须按照设计坐标、标高位置进行,套管平直,固定牢固,同时做好套管的封堵,防止混凝土及垃圾的进入。1.2.3 排水系统管道施工时,先进行埋地管道的敷设,然后进行垂直立管的安装,最后安装支管、水平支管和排出管。立管安装必须执行”下开上堵”的施工原则,确保管道畅通。1.2.4为确保配管正确,须做好与土建、装潢施工单位的配合,及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸,做好道毛坯管道的安装敷设,确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管要固定牢固,在土建作业时做好出墙与出地坪的管口加堵保护工作。并根据土建、装饰的进度要求及时对管道进行检验与试验。1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。管材和管件上应标明规格、压力和生产厂名或商标,并应标明生产日期和检验代号。HDPE管道采用热熔连接时,应采用安全可靠的配套专用的热熔连接工具。1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷,管件应完整、无缺损、无变形。1.2.7施工人员须经过HDPE管道、不锈钢管道安装的技术培训。1.3系统的安装3.1雨水斗的安装要求1.3.2不锈钢雨水斗在金属天沟的安装、在金属天沟上测量定位、开孔HT56,HT90,HT110开孔220mm);、安装金属天沟、安装底盘和压环金属天沟底盘配垫圈和橡胶密封圈的M6螺丝 EPDM 密封圈压环、安装铝合金空气挡板 铝合金空气挡板金属天沟底盘EPDM 密封圈压环说明:若金属天沟为不锈钢天沟,则不锈钢雨水斗底盘与不锈钢天沟之间采用焊接方式安装,如下图:1.3.3管道的安装2.2 HDPE管道安装施工技术要求2.2.1 HDPE管道热熔连接应按下列步骤进行:2.2.1.1 热熔工具接通电源,到达工作温度指示灯亮后方能开始操作。（1） 切割管材,必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯,但切割后管材断面应去除毛边和毛刺。（2） 管材与管件连接端面必须清洁、干燥、无油。（3） 用卡尺和合适的笔在管端测量并标绘出热熔深度,热熔深度应符合规范和设计要求。（4） 熔接弯头或三通时,按设计图纸要求,应注意其方向,在管材和管材的直线方向上,用辅助标志标出其位置。（5） 连接时,无旋转地把管端导入加热套内,插入到所标志的深度,同时,无旋转把管件推到加热头上,达到规定标志。加热时间必须满足热熔工具生产厂家的规定。（6） 达到加热时间后,立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地直线均匀插入到所标刻度,使接头处粘接均匀牢固。2.2.2 HDPE管的焊接方式和方法在负压虹吸雨水排放系统工程中,HDPE管的焊接方式和方法主要分为热熔对焊和电焊管箍连接法,其方法如下:2.2.2.1 热熔对焊(1)电焊机由加热片、切割器以及钳夹器组成。电焊机可用于连接管径40315mm的管件。电焊机: 直径40mm-160mm(2)把需要连接的两管件放置在钳夹器间。确保管道尾端与钳夹器之间的 差距大约2cm。锁紧扣把手。(3) 将管件顶在切割盘上、切割管道直到两个将被连接的管端都完全一 样、平直以及无缝于管端合拢之间。(4)把电焊机的温度稳定在210 0C。将两管件仔细地放置于电焊机熔焊片上,直到焊接表面的凸出达到相等于管壁厚1/3的厚度为止。(5)将两管按焊接所需要的压力(参阅刻度)仔细的拼拢。在焊接处完全冷却前,不要松开锁扣把手。(6) 要达到完好的焊接,两管件的焊连面需要有正确的切割角度。电焊机 也必须维持在2100C 5 0C 的温度下。 *焊接时要求的压力如下:外径加热 时间加热时需要表面凸出的高度加热与管道连接间所需停留的时间达到焊接压 力允许的时间要求保持压力的时间冷却时间(毫 米)( 秒)( 毫 米)( 秒)( 秒)(分 钟)( 秒)32405063759011012516020025031530/4030/4030/4030/4030/4030/4040/7040/7040/7040/7070/12070/120111111111.51.51.51.53/53/53/53/53/53/54/84/84/84/86/106/104/64/64/64/64/64/66/86/86/86/88/128/125679101522284557901404/54/54/54/54/54/56/106/106/1010/1610/1610/16*注:使用不同的热熔焊机时,上述参数应做相应调整2.2.2.2电焊管箍连接法当平焊连接法无法进行时,电焊管箍便是最好的连接法。它适用于现场焊接、改装、加补安装、修补。管箍在加热后的收缩效应提供了焊接所需的压力。管箍的加热与熔融区分 开,其中央部分以及外表不会被熔融,据此提供了安全的焊接。电焊管箍连接法如下 : (1)管件端须磨 砂纸或刮削器除去氧化表层。 (2)管箍内侧保持干净 、无油脂。(3)把管件嵌入管箍连接。 (4)接通电熔焊机(220V 5060Hz),开始焊接直至红色显示灯停止亮 起。电熔焊机会自动切断电源。 (5)电焊管箍不能被连续使用两次。如想重复使用, 必须等到整个管箍完全冷 却为止。电 熔 焊 机与电 焊 管 箍电 焊 管 箍 (直径40-160 mm)电 熔 焊 机(直径40-160mm)电 焊 管 箍 (直径200-315 mm)电 熔 焊 机(直径200-315mm)3.3.2 HDPE管道固定方法3.3.2.1在安装管道系统以前,按照设计位置把固定系统安装好。首先,对于悬吊管道的消能悬吊系统,按照设计的数量和位置先把安装片焊接在钢结构上,如果是钢筋混凝土结构,则用钢膨胀螺栓把安装片固定在钢筋混凝土上,用螺杆、管卡紧固装置把型号为30*30的镀锌方钢固定起来,水平度调整至符合设计要求。以便进行水平管道的安装。(如下图)HDPE管(管径250)横管安装示意图3.3.2.2对于立管的固定装置,同样按照设计要求和规范规定把安装片固定在柱子上或墙壁上,以便进行立管管卡的安装。(如图)立管安装示意图3.3.2.3 HDPE管本身具有良好的抗震性能,但其材质柔软,膨胀教其它管材大,因此应针正确采取相应措施。下面就安装中的具体措施做简要说明。HDPE管管道支架最大间距:管径(mm)50637590110125160200250水平管(mm)1.01.11.21.351.551.752.02.252.5立管(mm)1.01.01.01.21.51.51.52.02.0注:此表依据GB50242- 表3.3.9扩展部分数据而成3.3.2.4消能悬吊系统消能悬吊系统如下图所示,在悬吊管上每间隔一定距离设置一个固定支(吊)架,此点与悬吊梁固定,为不可移动的。因为HDPE管具有膨胀系数较大,但膨胀应力小的特性,因此固定支(吊)架的设置将整段悬吊管的膨胀变形分解到各固定支(吊)架之间,变形无法目测察觉,起到美观作用,膨胀应力由固定支(吊)架传递到消能悬吊梁上被消解,对建筑的结构本体不会造成影响。同样悬吊管的震动也经过支(吊)架传递到消能悬吊梁上,利用悬吊梁的钢性消解,限制HDPE管的振动。悬吊管及立管均设有固定支架,其间距,具有防晃抗震作用。消能支吊架系统能够保证管道不下垂,不产生水流阻塞,防晃,抗震,并固定于本体结构柱墙或顶板上。(支架固定在钢结构大梁上,防止管道晃动,减轻领条受力)HDPE管横管锚固管卡安装示意图3.3.2.5直接悬吊在无法制作消能悬吊系统的情况下,或者管径250mm的HDPE管的固定应采用直接悬吊。(如图)吊管安装与屋面安装公司配合,按支吊架间距要求设置支(吊)架。(如图)HDPE管(管径250)横管安装示意图2.4安装中其它要求 2.4.1 管道穿墙方法2.4.2管路过伸缩缝,消减管路应力的方法为使系统美观、耐用,在设计时将尽量避免系统跨伸缩缝安装,如不可避免,则采用如下方法消减管路应力。消减管路应力示意图2.4.3防止管道横向、切向振动的方法防止管道横向、切向振动示意图2.5埋地管道的设置2.5.1管沟开挖2.5.1.1施工前,应对开槽范围内的地上地下障碍物进行现场检查及坑探,逐项查清地下基础的构造情况,再进行开挖的定位。2.5.1.2在开挖时一定要认真仔细,同时挖出的渣土要马上运出现场。2.5.1.3土方施工时,为保护开槽范围内的各种管线而制定的技术措施,应分别取得所属单位的同意和配合。并应符合下列要求:（1） 排水、煤气管道及各种地下构筑物的正常使用和安全;（2） 各种电缆的正常使用和安全;（3） 经采取加固措施后的电杆、树木等的稳固;（4） 各相邻建筑物在施工中和施工后,不至发生沉降、倾斜、坍陷。（5） 土方开挖中出现事先未查到的障碍物并将影响安全时应停止施工。经采取措施并经有关单位检查同意后,再行施工。（6） 管沟开挖及管沟的开挖措施:管道的放线,测量从定位点沿管道线路临时水准点,并用水准导线与固定水准点连接起来,测定好管道中心线和折点的坐标和标高后用水石灰作记号。最后请监理和甲方进行复测,确认后才能进行开挖。机械挖土应有200mm预留量,保护原土层不受破坏,宜人工配合机械挖掘,挖平至槽底标高。根据本工程的特点,管沟采用机械开挖为主,人工开挖为辅。挖土深度符合设计规范。挖土深度控制在离设计标高50-100mm之间,再由人工清理至设计标高。当采用挖掘机挖土时,管沟修理和工作坑均采用人工挖土。必要时需加支撑物。土方开挖至槽底后,应由设计人验收地基。管沟底应平整,无积水,无杂物,对槽底的坑穴洞进行挖填夯实。已挖至槽底的沟漕,后续工序应安排紧密,连续。尽量缩短晾槽时间,并注意不使槽底土壤结构遭受扰动及破坏。不能连续施工的土槽,应留出150200mm的预留量,待施工前再开挖。土方开挖过程中,对土质的情况,地下水位、标高的变化和施工现场突发性变化,随时测量记录,若发现问题及时提出,研究处理。管道的沟槽底部应密实,不允许因水而损坏沟槽,排水系统应能够排除开挖区的地下水和地面水。（7） 当管线沿临时道路开挖,一边临建筑物时当管线沿建筑物边缘敷设,靠建筑物较近,且管线埋深超过建筑物基础时,对建筑物基础采取打钢板桩加固。当管线沿原排水沟,电缆沟边敷设时,必须进行人工开挖,并在电缆沟边做好明显的标志。当管线沿临时道路敷设,如果沟槽影响公路路基时,采取打钢板桩加固基础。当沟槽开挖靠近电线杆且埋深度超过电线杆埋地深度时,沿管线沟槽方向的电线杆一侧长1.5米范围内打25#槽钢钢板桩,钢板桩入土深度超过排水沟浓度不小于3m,并在电线杆地面上房一半处三方支撑,加强电线杆稳定性。土方施工必须保证施工范围内的排水畅通,应先设置临时排水设施,解决排水出路,要防止地面水、雨水入槽。为保证作业安全,管沟两侧地面应保有一定空间,并设警示标志和警示灯光,必要时应设回栏。2.5.2管沟回填土2.5.2.1在回填土前先通知业主征询是否需要进行现场测绘,如需要,本公司负责进行配合,在测绘结束后进行回填土施工准备工作。2.5.2.2回填应按设计要求先填砂,捣实后填土,分层夯实。回填土中不得含有碎砖、石块及大于100mm的硬土块。2.5.2.3回填土首先进行胸腔回填砂,填砂前应先将槽底杂物清除干净,如有积水应先排除。2.5.2.4管沟按照设计要求制作混凝土基础,制作完表面应平整,应能达到当地地耐力标准要求,无水,管道作业完成检验合格后,先回填砂,管项上砂厚应大于200mm,然后回填原土分层夯实,回填砂、土中不得有砖、石、瓦、铁器等。2.5.2.5回填前应作好隐蔽工程记录,标明管道水平、竖向坐标,管件位置,焊口位置。同时应埋设标志。1.4试水验收根据”BBA”规范和”国家给排水施工规范”,”建筑工程安装质量验收标准规范”,抽取总系统的20%,不低于3个以上。1.4.1试验可选”流量法”或”容积法”两种方法之一来做。1.4.1.1流量法(1)消除天沟和管道内的杂物和垃圾,检查雨水斗及管道出水是否畅通无阻。(2)检查所有安装的虹吸系统的水平,垂直管道,以及各种接头,弯头,管件是否有焊接缺陷和渗漏水现象。(3)用水枪或接管不断的向天沟内放水。(水量以系统最大设计排量;连续稳定供水达五分钟)观察虹吸的产生;观察天沟内最高水位;观察并记录天沟水平误差;观察各接口是否有渗漏;观察出水口排水顺畅;(4)以确定管道内无阻塞;接口无渗漏;在稳定最大设计排量下天沟不泛水为合格。(注:流量法必须确保供水量得以证实)1.4.1.2容积法:间接虹吸模拟试验,利用天沟和系统管道作为储水的容器。(1)先在系统管道的出水口安装蝶阀,并将蝶阀关闭。(或者在出水口安装铸铁法兰和将出水口堵住。)(2)将系统内注水,直至管道内充满水且天沟内水位达到形成时吸的最低水位为止。(3)打开放水蝶阀(或迅速抽出封板),并立即开始计时。观察出水口是否形成虹吸。以检验系统的虹吸排水系统的可行性。(4)重复容积法的步骤,向系统内注水直至天沟内水位达到最高极限。测量天沟的水平误差,计算天沟的容积和系统容积,并做好记录。(5)打开放水蝶阀(或迅速抽出封板)立即开始计时。观察出水口虹吸现象的连续性;直到天沟水位降至空气挡板;空气开始进入系统停止计时。以天沟内的水容量/时间=排量。1.4.1.3以上所有工作都必须在监理和业主的统一领导、指挥下进行。并由她们确定时间、系统、上水设备和足够水量。1.4.1.4安装公司应做好配合准备工作,如安装蝶阀(或安装法兰和堵水封板)、清理管道、天沟、隔断天沟、配备人力、设备、工具和通讯设备等。注:该项试验发包方提供足够的水源供应及良好的室外排水系统,否则只能进行闭水试验。1.5 其它相关单位的要求和配合1.5.1系统对雨水井的要求1.5.1.1雨水窨井可能回妨碍虹吸系统的操作,以下为几个可参考的相关原理:雨水井必须是透气的。1.5.1.2在下雨的前阶段(最少5分钟)内,地下排出管需保持于雨水窨井内的水位以上。被淹没的排水出管将可能影响虹吸系统的运作。1.5.1.3雨水窨井必须由能承受虹吸系统的高流速排水的建材所建造。钢筋混凝土雨水窨井为首选。1.5.1.4在设计雨水窨井时,需计算有虹吸系统所排出至该窨井的总雨水量以及来源于其它的水量。1.5.2 雨水井的施工要求雨水井型号代号GY-201、GY-202,附井壁及底板配筋图,主要材料表中的材料用量是按h最大值计算的。附:室外钢筋混凝土雨水井示意图附:GY-201配筋图GY-202配筋图附:GY-201井圈配筋图GY-202井圈配筋图二、工程范围本工程项目安装范围包括屋面虹吸雨水排放系统的方案设计、屋面虹吸雨水排放系统的深化设计、材料供应、屋面虹吸雨水排放系统的安装、屋面虹吸雨水排放系统的调试、屋面虹吸雨水排放系统保养及维修。三、检验与验收1.1主要检验器具一览表序号仪器设备名称规格型号单位数量备 注1塞尺150mm0.016把22铁水平尺300mm把33铁水平尺1500mm把34卷尺5m把35卷尺20m把36万用表MF30;MF14只2各1只7游标卡尺0-200mm把18钢直尺300mm把29压力表1.6mPa只110氧气表YZY-12/2.5 2.5mPa只511乙炔表YQY-222/.0254mPa只51.2工程的最终验收与交付交工验收是工程施工的最后一个阶段。经过交工验收,本工程将由公司交付业主方使用,并办理各项工程移交手续,这标志着本工程施工的结束,同时由此进入工程的保修过程。1.2.1 交工验收的主要依据交工验收主要依据如下文件:1.2.1.1业主与施工单位签订的工程施工合同;1.2.1.2施工图纸和技术资料;1.2.1.3国家或部委颁发的施工及验收规范、建筑安装工程质量检验评定标准。1.2.2 交工验收组织机构本工程项目规模大,交工验收阶段仍有大量繁杂和琐碎的收尾工作和验收工作要做,这要求先做好组织管理工作。为此我们将成立交工领导小组,由项目经理任组长,各专业技术人员及其它有关人员。1.2.3交工领导小组的主要任务1.2.3.1与业主、监理及总包进行交工业务联系,制定交工计划,协商交工工作流程,申报交工项目,讨论交工验收过程中的特定事项和制定规章制度等工作。1.2.3.2组织系统试验。1.2.3.3组织清理施工遗留下来的未完项目。1.2.3.4组织完成交工资料和技术文件的汇总整理,装订成册,向业主移交。1.2.3.5办理交工验收证书和资料签证手续。1.2.4 交工验收步骤1.2.4.1准备:交工前,由交工领导小组组织有关人员根据施工图及其它有关资料对工程进行预验收,作一次彻底清查,并及时处理发现的问题。同时对所有的技术文件和资料进行全面系统的整理,为工程交工创造条件。1.2.4.2提交竣工报告:具备竣工验收条件后,项目部向业主提交书面通知即竣工报告。在交工验收领导小组领导下,开展工程交工验收的各项工作。1.2.4.3竣工检查:由交工验收领导小组根据施工图纸、其它有关资料和施工验收规范的要求,会同业主、监理、总包进行技术检查,经双方确认合格后,即可签署竣工报告。1.2.4.4单体试验:竣工报告签署后,按试车规程进行单体试验,经双方确认单体试车合格后,即可签署单体试验合格证。1.2.4.5全面检查、收尾清理:在进行系统试验的同时,交工验收领导小组应会同业主、监理、设计院等对工程再进行一次全面检查,把影响生产或使用的问题进行整理,列出清单。凡是我们造成的施工遗留问题,项目部立即组织人力,限期整改处理完毕。1.2.4.6办理交工手续:以上工作完成后,即请业主签署交工验收证书,工程正式交付生产使用。此时,工程的营运、警卫工作也移交业主负责。1.2.5 交工资料的编制及交付1.2.5.1交工资料的编制及整理1)交工资料由项目工程技术人员在施工过程中编制、收集,由项目资料员积累、保管、整理而成;竣工后,先经项目工程师审核,再由项目部资料员整理装订成册,必要时由专门的档案管理员指导、帮助项目部资料员整理。2)交工资料所包含的内容及采用的标准或规定应在”施工组织设计”中给予明确。3)交工资料整理时做到分类科学、规格统一、便于查找、字迹清晰、图形规整、尺寸齐全、签章完整、没有漏项,且不得使用铅笔、一般圆珠笔和易褪色的墨水填写和绘制,便于工程归档。1.2.5.2竣工图的编制1)凡在施工中无修改的图纸、由项目技术人员在施工图上加盖竣工图章;2)在施工中无重大变更的图纸,由项目技术人员将修改的内容改在原蓝图上,并在蓝图醒目处(如右上角)汇总标出变更单号,加盖竣工图章。3)对于因重大修改,需重新绘制施工图时,必须在得到建设单位确认后再由项目技术人员负责绘制,并在此图的右上角注明原图编号,经有关单位审核无误后,加盖竣工图章。4)所有竣工图都必须经项目总工程师审核,重新绘制的施工图还必须有设计代表签章。1.2.5.3交工资料交付1)在办完工程交工手续后,项目部在两个月内向业主提交装订成册的全套交工资料,并办理交接手续。2)竣工图纸也同时交付业主。资料移交负责人为项目工程师,资料移交人为项目资料员。四、施工机械施工机具设备一览表序号名 称规格数量单位备注1手提电焊机20KW,10KW3台交直流2电焊缩节焊机2台交直流3氩弧焊机WSM-4002台直流4等离子切割机LGK8-4002台交直流5手工氩弧焊机NSA4-3003台直流6热熔焊机4台交流7便携式焊接电源9台8焊条、焊剂烘干箱2台9钢管切割机1台10PE管切割机4台11角向磨光机4台12管子割刀2台13管子铰板2台14管子板牙2台15吊管钳4个16手枪钻5把17冲击钻3把五、技术操作规程施工队是我司产品得到最终表现的直接实施者,队伍素质的好坏,施工水平的高低,责任心的强弱,将直接影响工程质量和产品声誉,因此,各施工队应加强管理,严格按我司制定的下列各技术要求组织实施。1. 遵守我司的各项规章制度2. 服从我司的领导,听从我司的安排,积极配合我司工程部的工作,施工中无条件服从现场主管或项目经理的指挥。若有顶撞现场主管或项目经理的现象,现场主管或项目经理有权对施工队、施工队长处以200500元罚款。情节严重者,有权责令其停工,直至建议公司与其终止承包合同,各项损失均由该承包队承担。3. 所有施工队人员必须遵章守纪,做守法公民,不得参与打架、斗殴,不得有赌博、偷窃等违法行为,每发现一次,对当事人处以50200元罚金,情节严重者,送公安机关查处。4. 各施工队相对独立,施工责任人必须对下属人员的行为负全部责任。5. 施工队成员应相对稳定,施工责任人每天均应在现场,有事须向我司现场主管或项目经理请假,若擅自离开,每次处以100元罚金,各施工队组成人员名单及身份证复印件(无身份证的必须提供外出劳务证)交我司工程部存档。施工责任人负责对工人的技术指导、培训以及安全生产知识的教育,提高工人的质量观和自我防护的安全意识。承包队的人员素质、技术应符合我司要求。6. 施工管理中的有关规定:施工责任人在接到我司的开工指令后,应及时赴现场了解情况,按我司要求,组织人员、材料进场,做好施工前的准备工作。1） 会同现场主管或项目经理对现场情况进行了解对施工中可能存在的问题应及时以书面形式向我司现场主管或项目经理提出整改建议。凡施工责任人能整修预留的小问题小缺陷,应主动及时修整预留。2） 施工责任人负责对现场脚手架的安全进行全面检查,有隐患的区域决不允许施工。所属人员进入现场必须戴好安全帽,未戴安全帽带的处以每人每次50元的罚款。登高作业,未戴安全帽及系安全带的处以每人每次100元罚款。施工队在施工过程中所造成的一切安全事故均由施工责任人负责。注:上述工序中的配比,施工责任人应派专人预制管材(每队共两人),焊接用专用焊板进行施工。每发现一次非专人调配,处以100元罚金3） 材料的采购、保管及使用:（1） 管材和构件:一般情况由我司组织进货,省外地区不是公司进货的,必须由施工责任人及现场主管一起采购。所有材料必须为公司设计生产,有特殊要求的由公司指定厂家生产或由公司统一从国外订购,所有产品的质保书、合格证在货到现场后必须得到现场主管或项目经理的验收,并做质量检查,质量低劣的材料决不允许用到工程中去。（2） 我司材料送到现场后,应认真核对数量、批号、规格是否有误,并办理手续后,应派专人保管,以防损失。更不允许未经我司许可的情况下,自作主张,将材料流失,一经发现,公司将处以五倍的罚金。（3） 保管、保养好公司器材,若有损坏或损失,按价赔偿。4） 现场做到文明施工,不乱到垃圾,若发现不文明行为,处以每次50元罚金;不随地大小便,发现有此现象的按500元罚款,一切后果自负,施工责任人必须每天督促、检查。5） 加强成品保护意识,对成品和半成品造成的损坏,将按价赔偿。对成品和半成品造成的污染,应及时给予清理。7. 施工责任人必须具有通讯工具,确保通讯畅通,每发现一次通讯工具不通,将处以每次50元的罚金,并视情节及所产生的后果承担责任。8. 施工责任人应有始有终把工程做完,严禁半途而废。否则一切损失均由承包责任人承担,同时扣除该承包队全年工程余款。9. 加强管理,提高工程质量,合理施工,做到节支省料。对于管理不善,造成工程质量低劣,不能一次性经过验收的工程,将按损失大小予以处罚,我司将中止其承包合同,所有损失由该承包责任人承担。10. 施工责任人必须完成我司分派的各项任务,保管好公司发放的工具并予以签收,工程结束后退还仓库,如发现丢失、损坏的予以照价赔偿。在特殊情况下车旅费由公司报销。11. 施工责任人应致力于队伍内部的管理,以提高工程质量来确保自身效益,不得以不正当行为拉拢、腐蚀现场主管或项目经理,一经发现有不良行为的我司将立即中止承包合同,并处以同等价值五倍罚金。12. 上述所有罚金由现场主管或项目经理缴财务部专门帐户,由财务部开具收款收据,年底由我司统一奖励给优胜承包队。13. 本附件作为合同,具有同等效力,承包队必须严格执行。14. 我司保留对以上新有条款的解释权。六、安全规定1. 我司负责对施工人员进行施工前的安全知识教育、安全技术培训。2. 我司提供相应的安全技术操作规程。3. 施工队必须制定自己的安全生产管理制度和安全操作制度,实行安全生产责任制、检查制等。4. 在实施一定的施工方案以前,乙方必须审定有关安全技术措施的方案,使之符合安全施工的要求。5. 施工队长在施工期间负责在现场组织、监督施工,发现隐患,随时限期解决,对违章作业立即制止。6. 针对施工中的不安全因素,应该研究并采取有效的安全技术措施,改进劳动条件,消除不安全因素,防止工伤事故的发生,做好安全控制监督检查工作。7. 进入施工现场必须戴好安全帽,穿好防护鞋,不允许穿拖鞋进行施工。8. 进入施工现场严禁赤膊施工,高空作业必须穿好衣服,系好安全带。9. 滑绳作业必须绑结牢靠,经常检查其牢固程度,晴天进行翻晒,倒挂梯必须假设安全。10. 施工用料、机具必须放置稳妥,以防落物伤人。11. 电焊机线应定期检查,以防漏电,并设有漏电保护装置。12. 施工现场不允许带小孩进入,不允许使用童工。13. 施工人员严禁携带易燃、易暴危险品进入施工现场,对有盗窃行为和在逃犯应扭送公安机关;并追究施工队长和当事人责任。14. 严禁打架、斗殴、酗酒等违反社会管理处罚条例的行为。15. 现场施工人员严禁私拉、私接电源,以防止火灾事故的发生。16. 自觉爱护工地所有公共财产和设备,自觉维护工地的卫生,严禁乱扔弃物,乱倒污水及随地大小便。17. 施工现场的材料和工具,应有专人负责保管和发放,及时清点和放置,防止失窃事故的发生。18. 严禁带病、带伤和带有思想情绪进行现场施工。
