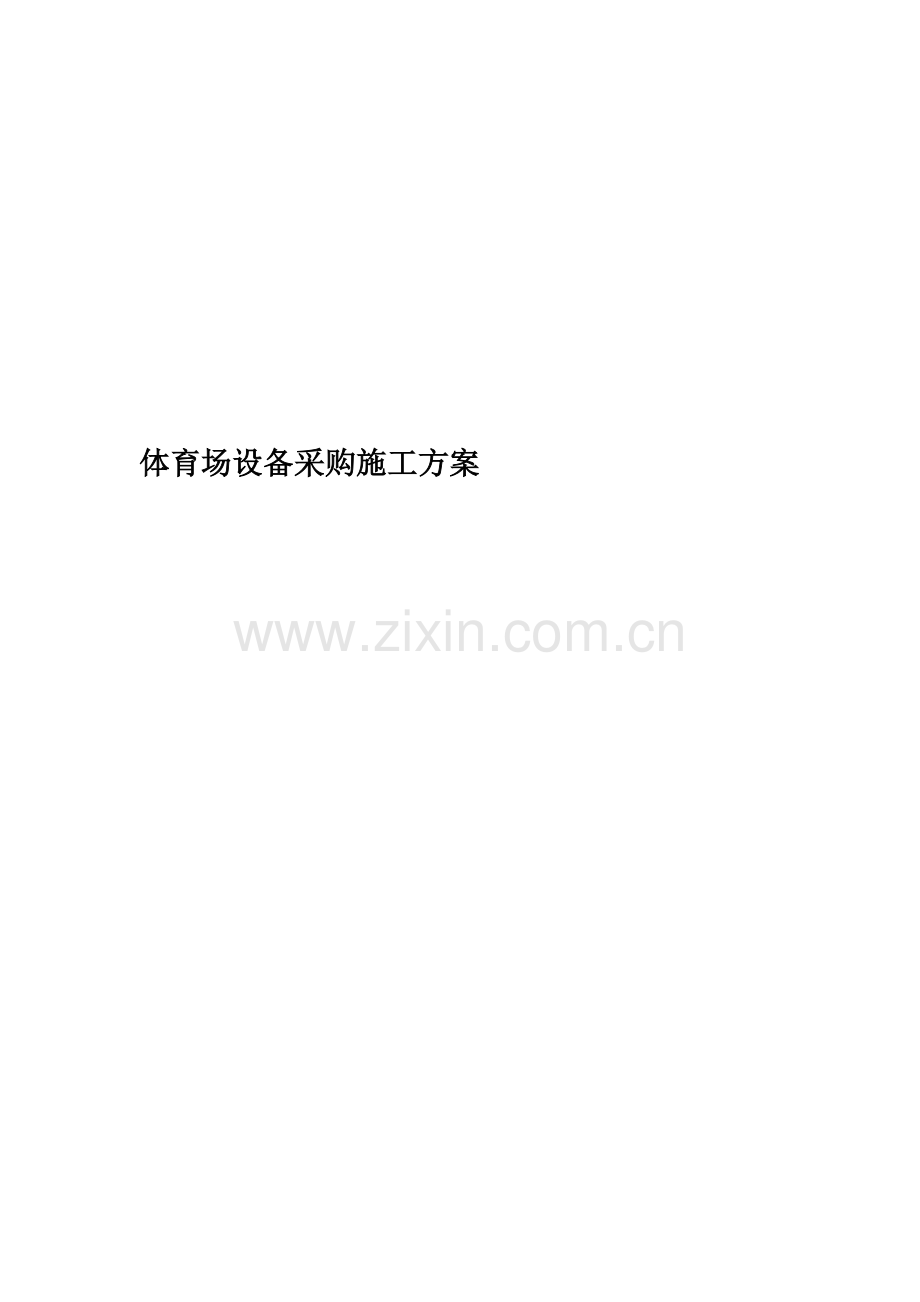

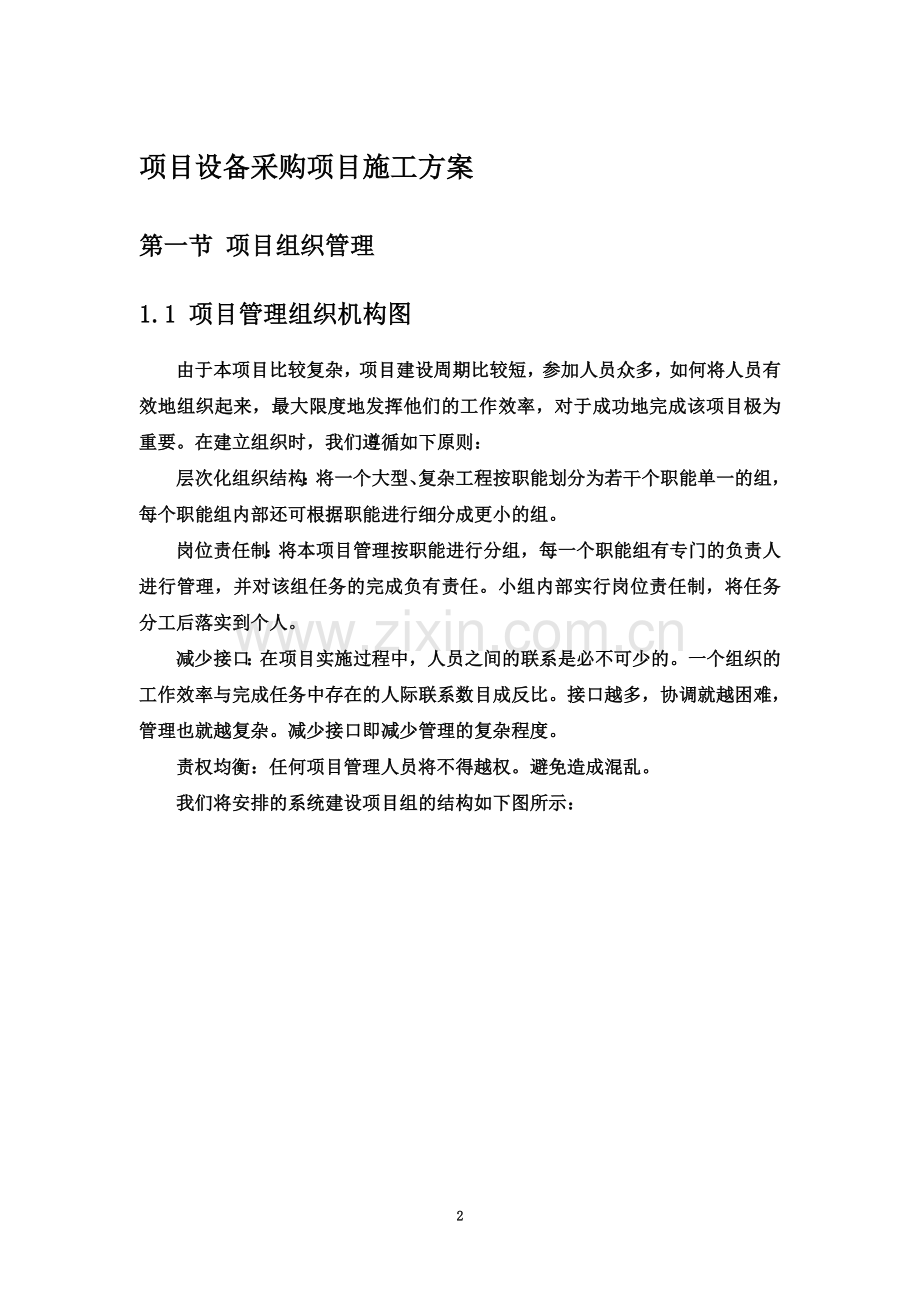

1、体育场设备采购施工方案项目设备采购项目施工方案第一节 项目组织管理1.1 项目管理组织机构图由于本项目比较复杂,项目建设周期比较短,参加人员众多,如何将人员有效地组织起来,最大限度地发挥他们的工作效率,对于成功地完成该项目极为重要。在建立组织时,我们遵循如下原则:层次化组织结构:将一个大型、复杂工程按职能划分为若干个职能单一的组,每个职能组内部还可根据职能进行细分成更小的组。岗位责任制:将本项目管理按职能进行分组,每一个职能组有专门的负责人进行管理,并对该组任务的完成负有责任。小组内部实行岗位责任制,将任务分工后落实到个人。减少接口:在项目实施过程中,人员之间的联系是必不可少的。一个组织的工作
2、效率与完成任务中存在的人际联系数目成反比。接口越多,协调就越困难,管理也就越复杂。减少接口即减少管理的复杂程度。责权均衡:任何项目管理人员将不得越权。避免造成混乱。我们将安排的系统建设项目组的结构如下图所示:项目经理现场经理施工队6质检员安全员材料员项目总负责人项目技术负责人秘书员施工员预算员项目质量负责人施工队1现场工程师技术工程师项目管理组织机构图1.2 整体项目领导小组职责为保证项目建设工作的顺利进行,我们特为该项目成立了整体项目领导小组并制定了项目管理和工程实施方案。项目领导小组成员构成与职责如下:项目领导小组由我公司负责人组成,其职责为:确定和审核项目需求,技术难点,工程进度,测试标
3、准,测试结果。协调并领导多个职能小组的工作与关系。整体项目领导小组的人员构成如下:u 组长:项目负责人。u 副组长:我方项目负责人。u 工作人员:我方技术负责人,建设单位联络人。1.3 项目小组职责确定和审核项目需求;组织解决技术难点;控制工程进度;制定测试标准及测试手段;验证测试结果;协调并领导多个职能小组的工作与关系。1.4其他小组职责u 验收测试组职责:协助业主单位完成整个系统的测试、验收等工作,负责网络检测工作,协助业主单位验收工程。u 培训管理组职责:按照工程培训计划,组织培训工作,安排。u 质量监督组职责:全程监督工程的质量,定期向中电提交工程质量报告。并对工程出现的问题提出改进和
4、解决的方案。u 应用开发组职责:负责应用软件的需求调研及分析、设计、开发、测试、文档及验收,并由开发组负责人定期向领导小组汇报工程进展情况。为了将人员有效地组织起来,最大限度地发挥他们的工作效率,成功地完成该项目,在建立组织时,我们遵循如下原则:u 岗位责任制:将本项目管理按职能进行分组,每一个职能组有专门的负责人进行管理,并对该组任务的完成负有责任。小组内部实行岗位责任制,将任务分工后落实到个人。u 减少接口:在项目实施过程中,人员之间的联系是必不可少的。一个组织的工作效率与完成任务中存在的人际联系数目成反比。接口越多,协调就越困难,管理也就越复杂。减少接口即减少管理的复杂程度。u 责权均衡
5、:任何项目管理人员将不得越权。避免造成混乱。第二节 显示屏安装调试2.1 编制依据及技术指标2.1.1 编制说明及依据:(1)智能建筑工程质量验收规范 GB50339-2003(2)建筑电气安装工程施工质量验收规范 GB50303-2002(3)建筑与建筑群综合布线系统工程验收规范GB/T50312-2000(4)液晶显示屏通用规范SJ T-11141-2003(5)体育场馆设备使用要求及检验方法 第一部分:液晶显示屏TY/T 1001.1-20052.1.2 显示屏构成1、显示屏体主要由显示屏模块、安装箱体、钢架结构等组成2、显示屏控制系统包括:控制主机及通讯系统、计算机及计算机外设、视频外
6、设、传输系统等组成。3、显示屏应用软件包括计算机系统软件、控制系统软件、视频处理软件、屏体状态监控软件等组成。2.1.3 管线敷设方案1. 电缆的弯曲半径大于电缆直径的15倍;2. 电源线宜与信号线、控制线分开敷设;3. 室外设备连接电源线时,宜从设备的下部进线;4. 电缆长度应逐盘核对并根据设计图上各段线路长度来选配电缆,宜避免电缆的接续;视频传输线选用SYV75-5专业电缆;控制传输线选用超五类网线;电源传输线选用RVV3*2阻燃电源线。5、系统通讯线、控制线采用带屏蔽的双胶线,其外套采用单点接地,视频信号的传送,采用75欧姆同轴电缆,对易受干扰的部件采用铁质屏蔽外壳,并且合理接地。2.1
7、.4 远程智能上电控制系统 显示屏是一个较大的电子设备,良好、安全的配电设备是系统实现可靠工作的重要条件之一。为了方便用户对液晶显示屏的使用,进一步提高系统的智能化管理和动力电源的集成度与稳定性,采用PLC控制技术 “显示屏智能上电系统”。通过该系统可以实现对液晶显示屏的远程有线控制上电,实现定时开关屏体,极大的方便了用户的使用。此外,屏体采用“分步加电”的上电方式,既避免了大负载对电网瞬间的冲击,又有效地保护了显示屏体的工作元件,延长了屏体的使用寿命。配电系统设计如下:(1)控制前端采用远程RS485计算机信号控制,由弱电光纤传输系统将信号送至屏体配电柜处,由A/D转化模块将RS485信号控
8、制多路24V弱电输出。(2)由PLC可编程控制器接收24V弱电信号,通过固态继电器转换成220V小电流控制信号输出。从而控制交流接触器的吸合。(3)供电末端采用多个交流接触器,通过PLC分时输出24V弱电控制固态继电器转换成220V控制强电,这样就具有错峰分时分步上电功能,这样可以大大减低屏体启动负荷对电源系统的波动冲击;(4)同时当交流接触器吸合后,通过一路附加的线圈输出220V,经过PLC的转换成24V弱电信号返回给A/D转换模块的反馈端,进而通过RS485返回计算机端,可以实时了解当前屏体强电通断情况。(5)同时在现场将A/D转换模块的输入端并联一路RS485的输入端接至现场控制柜处,这
9、样在现场也可实时进行屏体强电控制。2.1.5 显示屏安装及规格一、显示屏硬件安装显示屏硬件安装包括显示屏控制系统安装、显示屏箱体安装以及显示模块的安装。二、主控系统的安装SCREEN CONTROL UNIT AZ-1、显示屏系统主要组成:(1)屏幕控制装置(SCU);(2)屏幕操作面板(SOP);(3)线驱动单元(LDU;(4)SD-DEC板卡(5)IF/SC板卡2、显示屏主要功能:屏幕控制装置(SCU)是一个视频信号处理装置,可根据NTSC/PAL制式或HDTV制式(可选)输入视频信号并提供图像信号以显示全彩色LED屏幕上的视频。SCU可根据屏幕大小执行缩小等视频处理,控制亮度和颜色温度,
10、以及监视警告状态。n 安装了动态自适应数字3D Y/C分离电路,可侦测动画和静像,并用高精度分离亮度信号和色度信号以减少颜色交叉或频点干扰,从而产生清晰视频。根据NTSC/PAL制式采用了非隔行扫描技术,以提供无抖动高质量画面的视频。可根据HD制式输入视频信号,从而实现高质量画面的视频。(可选)n 提供数字噪音减弱功能可真实再现视频的细节和纹理,同时提供图像增强功能以校正视频边缘。此外,还可调节图像的对比度、亮度、颜色强度和色彩。利用虚拟采样系统可提供具有卓越图像质量的显示屏幕,即使是在小尺寸屏幕的情况下,该屏幕也可将图像质量降低程度减为最小。在缩小和放大处理中执行适当的校正处理可将图像质量降
11、低程度减为最小。缩放比率可在0%200%的范围内进行设置。显示位置则可用一个点确定。此外,可在垂直方向上单独实现缩小、放大和位置的规定,从而根据屏幕大小实现宽屏显示并根据生成的图像实现有效显示。采用10位元图像处理可实现具有1024灰度级的高水平色彩再现,这样即使在低灰度区域也能提供平滑图像。此外,采用色彩校正电路可校正LED明显的阴影,从而真实再现逼真的颜色。3、界面接口和连接方式:n RGB 下表为带有EXT PC模拟显示器输出的界面接口,用于输入CG视频。插芯编号名称I/O描述接口1RED输入红色信号输入微型D-sub15S2GREEN输入绿色信号输入3BLUE输入蓝色信号输入4NC13
12、62749851011121315181419162120172223245GND6GND输入接地7GND输入接地8GND输入接地9+5V10GND输入接地11NC12SDA13HSYNC输入水平同步信号输入14YSYNC输入垂直同步信号输入15SCLn DVI 下表为带有EXT PC数字显示器输出的界面接口,用于输入CG视频。插芯编号名称I/O描述接口1T.M.D.S.数据2-输入数据频道2-DVI2T.M.D.S.数据2输入数据频道2+3T.M.D.S.数据2/4屏蔽输入数据频道2/4 GND4T.M.D.S.数据4-输入数据频道4-5T.M.D.S.数据4+输入数据频道4+6DDC时钟输
13、入DDC时钟7DDC数据输入DDC数据8NC9T.M.D.S.数据1-输入数据频道1-10T.M.D.S.数据1+输入数据频道1+11T.M.D.S.数据1/3屏蔽输入数据频道1/3接地12T.M.D.S.数据3-输入数据频道3-13T.M.D.S.数据3+输入数据频道3+14+5输入+5V15GND输入接地16热插拔侦测输入连接侦测17T.M.D.S.数据0-输入数据频道0-18T.M.D.S.数据0+输入数据频道0+19T.M.D.S.数据0/5屏蔽输入数据频道0/5接地20T.M.D.S.数据5-输入数据频道5-21T.M.D.S.数据5+输入数据频道5+22T.M.D.S.时钟屏蔽输入
14、时钟接地23T.M.D.S.时钟+输入时钟+24T.M.D.S.时钟-输入时钟-4、 EXT设备控制当UPS安装在外部时,下表为EXT设备发出输入警告信号的界面接口。插芯编号名称I/O描述接口2UPS AC-ALARM输入当UPS的交流电源关闭时警告输入。HIGH:正常LOW:警告HR10-7R-6S1432563UPS LOW-BATT输入当UPS的电池量减少时警告输入。HIGH:正常LOW:警告4UPS ALARM输入当UPS中发生错误时警告输入。HIGH:正常LOW:警告6GND接地1EXT PW-A(+)输出当外部电源开启/关闭时进行接触。OPEN:控制关闭CLOSE:控制开启5EXT
15、 PW-B(-)输出5、SOP通信控制下表为带有屏幕操作面板(SOP)可实现通信的界面接口。插芯编号名称I/O描述接口1(9V)输出SOP的电源136274985D-sub9S2TX输出发送信号、差分-输出3RX输入接收信号、差分+输入4RESET输入CPU复位信号输入5EMERGENCY输入显示板紧急停止信号输入6COM输入通常用于RESET和EMERGENCY7TX输出发送信号、差分+输出8RX-输入接收信号、差分-输出9GND输出接地三、显示屏幕的安装方法及指导措施1). 0Installing the display unit安装显示装置Attach the drop preventi
16、on wire to the display unit.在显示装置上安装一根防止其跌落的金属丝。(Figure 3-1)0Wire the handle of the display unit to be installed and the handle of a display unit installed above or right or left the installation position and secure them with hooks.用金属丝绑住将要安装的显示装置把手和上面已安装的显示装置把手(或者左侧或右侧的安装点),并用吊钩加固。Before installing
17、 the display unit, be sure to attach the drop prevention wire.安装显示装置前,请务必确保安装好防止其跌落的金属丝。Because the display unit may be installed at high elevations in most cases, terrible accidents can occur in case of dropping.因为在大多数情况下,显示装置安装在高处,因此跌落会导致严重的事故。In accordance with the installation conditions, consid
18、erations such as placing a field supervisor under the screen should be required.根据安装条件,需要在屏幕下的工地上安排一个监工。Install the display unit.安装显示装置(Figure 3-1)When installing the display unit, temporally push the unit forward in a slanting direction and install it as shown in Figure 3-2.安装显示装置时,请暂时向前斜推显示装置并按图所示
19、安装。Secure the display unit until the fitting latches snap on.加固显示装置直至安装好闭锁 。Do not touch nor bend LED when installed.安装时,请勿触摸或弯曲LED。0(3).拧紧显示装置后面板的四个螺丝。 请确保在加固显示装置时,以指定的转矩拧紧四个螺丝。否则防水能力可能不会生效,导致机器故障或严重的事故。安装显示装置时,请小心勿丢落螺丝。否则可能会导致接线板短路。(4). 连接电缆至显示装置。 连接电源线至电源连接器(1)。 按配线图顺序从显示装置(DTU)或LDU连接电缆至安装在DTU(2)
20、上的图像信号连接器(4)。2.1.6 显示屏调试方案一、控制系统和显示屏主要技术参数 1、控制系统SCU技术参数:部分项目规格备注一般规格额定功率交流100120 V 10%单相5060 Hz自动开关交流100240 V 10%单相5060 Hz功耗最大400 W重量10 kg外部尺寸480(宽)132(高)400(深)mmEIA 3U尺寸环境温度0+40工作时间连续安装室内、机架固定件显示控制输入视频信号制式NTSC/PAL/HDTV额定60/50帧秒非隔行灰度约1024灰度级控制画面元素的最大数量1366*768亮度控制16级颜色和温度控制约6000k9500k、8级视频特性采样频率13.
21、5MHz量子化10位采样I/O信号视频输入信号NTSC/PAL复合1.0 Vp-p (75)两个系统(BNC)S-VIDEOY: 1.0 Vp-p (75) C: 0.7 Vp-p (75)单一系统(S端子)D20.7 Vp-p (75)单一系统(D端子)D1串行0.8 Vp-p (75)单一系统(BNC)EXT同步0.3 Vp-p (75)单一系统(BNC)CG可选RGB0.7 Vp-p (75)至SXGA两个系统(D-sub15)DVIT、M、D、S信号至XGA单一系统(DVI端子)HDTV可选:1080i/720p分量Y、Pb、Pr 0.7 Vp-p (75)两个系统(BNC)HDSDI
22、0.8 Vp-p (75)单一系统(BNC)EXT同步0.3 Vp-p (75)单一系统(BNC)以太网10BaseT单一系统(RJ45)EXT设备控制UPS显示器:负逻辑TTL输入交流电源:无电压接触输出单一系统(循环型6S)LDU图像信号输出专用串行数字输出符合SMPTE295M (540 Mbps)最多10个系统(BNC)带LDU的接收信号专用串行数字输入单一系统(BNC)SOP通信控制RS-455A I/F:数据两个系统(D-sub9)接触输入:RESETEMERGENCY用于工厂调节串行通信RS-232C三个系统(D-sub9)二、显示屏的调试及使用步骤第一步:连接屏幕控制装置(SC
23、U)到屏幕控制操作面板(SOP)的信号线、电线线;第二步:连接屏幕控制操作面板(SOP)到线驱动单元(LDU)信号线;第三步:连接线驱动单元(LDU)到显示模块的信号线;第四步: 连结数字视频发送光端机到数字视频接收光端机之间的光纤线及信号线;第五步:连结每行箱体及模块与模块之间的信号线和电源线;第五步:连结配电柜到显示屏箱体之间的电源线;第六步:检查强电每相负载电路,排除短路/断路情况并作绝缘测试;第七步:检查整个系统的数据连线;确保可靠连接;第八步: 连接控制计算机和远程上电系统;第九步:打开发送光端机和接收光端机电源,检测控制数据正数传输;第十步: 打开屏幕控制装置(SCU)和屏幕控制操
24、作面板(SOP)电源并将需要调试的内容通过播放软件在显示屏对应位置内播放第十一步:打开显示屏电源,进入调试并作记录。第十二步:根据调试规范及要求进行下一步系统调试(详见下面显示屏调试及操作手册)第三节 中心设备安装本着先进性、科学性、实用性、安全性、灵活性等原则,结合斐讯设备的特点,建议选择斐讯的6850作为核心交换机,配置了VPN模块、防火墙模块支持建立安全、高速的数据网络。楼层的双绞线接入交换机采用斐讯的3800,提供24口10/100/1000M BaseT接入,满足不同信息点数量的要求。光纤到桌面的光缆直接接入核心交换机6850上。采用斐讯灵活、安全的无线局域网解决方案集中式组网的瘦接
25、入点(Thin AP或Fit AP)无线交换机,Fit AP 无线交换机适用于规模较大,要求集中管理和控制,对安全性和漫游要求比较高的场合,典型代表是斐讯的3800无线交换机AP2800BG系列解决方案。无线交换机3800作为AP控制器,控制AP。斐讯是IP V6技术规范领导小组的主要成员,本次项目所提供的斐讯网络设备,充分考虑了将来技术的发展,核心设备6850支持IPV6,并基于硬件实现IPv4/v6包转发。3.1 施工部署总体部署原则:1) 集中力量保质量、保工期。在人力、物资、机具上给工程施工以充分保证。各项管理工作应着眼于促进项目经理部组织好施工工作;2) 分阶段施工。由于施工工序多,
26、我们把整体项目分阶段实施,力争做到忙而不乱,疏而不漏。3) 推行先进施工方法,提高作业水平;4) 按照ISO9001的质量标准进行全过程的质量监督,不留任何质量隐患。施工阶段划分第一阶段:线缆敷设施工(综合布线系统);第二阶段:楼层交换机、核心交换机安装;第三阶段:主机房服务器等设备安装、网络管理软件、无线网络管理软件和网络安全认证等软件安装;第四阶段:设备加电测试,系统调试;第六阶段:系统试运行;第七阶段:系统验收;第八阶段:售后服务。3.2 施工准备施工准备工作基本任务:为拟建工程的施工建立必要的技术和物质条件,统筹安排施工力量和施工现场。施工准备工作内容:技术准备、物资准备、劳动组织准备
27、、施工现场准备和施工场外准备。1、施工准备流程图2、技术准备熟悉、审查施工图纸和有关的设计资料。使工程技术管理人员充分地了解和掌握设计图纸的设计意图,工艺特点和技术要求;为工程项目的施工提供一份准确齐全的设计图纸。从而使施工单位能够按照设计图纸的要求顺利地进行施工,生产出符合设计要求的最终产品。3、物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础,这些物资准备工作必须在工程开工之前完成。根据各种物资的需要量计划,分别落实货源,安排运输和储备,使其满足连续施工的要求。1) 物资准备工作程序2) 材料、设备准备按照施工进度计划要求,按材料、设备名称、规格、使用时间,根据储备、消耗情
28、况,编制出材料需要量计划,储运方式安排,需用储存面积和构筑物要求。3) 配件、制品的加工准备按照配件、制品的名称、规格、质量和消耗情况,编制出需要量计划,确定加工方案和供应渠道及储运方式安排,需用储存面积和构筑物要求。4) 施工机具的准备根据施工方案、施工进度,按照施工机械的类型、数量、进场时间等,编制建筑安装机具的需要量计划,确定施工机具供应办法和储运方式安排,需用储存面积等。机具及、设备、仪器仪表材料配置计划,如下表:序号名 称单 位数 量1梯子把22万用表块53兆欧表块24通断测试仪块25对讲机台86接线工具套37电烙铁把28光纤熔接机台19场强仪台110逻辑笔台311网络分析仪台112
29、笔记本电脑台113接地电阻测试仪台13.3 主要施工方法1、施工工艺流程2、设备安装准备1) 保持机箱清洁、无尘。2) 安装和维护时,不要穿宽松的衣服、首饰(包括戒指和项链),或者其他可能被机箱挂住的东西。3) 仔细检查在工作区域内是否存在潜在的危险,比如电源未接地、电源接地不可靠,地面潮湿等。4) 在安装前,要知道交换机所在房间的紧急电源开关的位置,当发生意外时,要先切断电源开关。5) 在移动机箱前一定要拔掉所有电源线和外部电缆。6) 不要将交换机放置在潮湿的地方,也不要让液体进入交换机。7) 搬运交换机时,不要抓电源把手、机箱通风孔。8) 在安装各种交换机的部件,特别是电路板时,必须佩带防
30、静电手腕。9) 拿电路板的时候,最好拿电路板边缘,不要接触元器件和印制电路。10) 尽量把交换机安装在敞开的机柜内。如果安装在密闭的机柜内,请确认机柜有良好的通风散热系统。11) 确认机柜足够牢固,能够支撑交换机及其安装附件的重量。12) 确认机柜的尺寸适合交换机的安装。交换机的左右面板外有一定的空间,以利于机箱的散热。3、线缆绑扎1) 电缆在机柜中捆扎后,应平直、捆扎整齐,不得有电缆缠绕、弯曲等现象。2) 在电缆中间其弯曲半径应不小于电缆直径的2 倍,在接插件的出线处,其弯曲半径应不小于其直径的5 倍。3) 不同类型的电缆(电源线、信号线、地线等)在机柜中应分开走线、绑扎。不得混扎在一起。当
31、距离较近时,可采取十字交叉布线。当平行走线时,电力电缆与信号线的间距应不小于30mm。4) 机柜内外的绑线架及走线槽应光滑,并且无锋利的棱角。5) 电缆穿越的金属孔应具有光滑的、经过充分倒圆的表面,或装有绝缘衬套。6) 绑扎电缆应选取适当规格的线扣,不得使用两根或两根以上的线扣连接后用于扎线。华为技术有限公司现有线扣的规格如下:1002.5mm,1503.6mm,3003.6mm,5309mm,58013mm。7) 用线扣将电缆绑扎好后,应将多余的部分剪去,切口要平滑整齐,不得留有尖脚。8) 在电缆需要弯曲时,需在电缆进行弯曲前进行绑扎。但线扣不能绑扎在弯曲的区域内,以免在电缆中产生较大的应力
32、,而使电缆芯线断裂。9) 对于在装配中,不需要装配的电缆,或者电缆长出的部分,应将其折叠起来,绑扎在机柜或线槽的适当位置上。适当位置是指在调试中,不会影响设备运行,不会造成设备损伤,亦不会造成线缆损伤的位置。10) 220V 电源线、-48V 电源线不得绑扎在运动部件的导轨上。11) 对于连接活动部件的电源线,如门接地线等,装配后应留有一定的余量,以免电缆承受应力;当活动部件到达安装位置时,应保证多余出来的电缆不会接触到热源、尖角、锐边等。当无法避免热源时,电缆应是高温电缆。12) 用螺纹固定的电缆连接端子,其螺钉或螺母应牢固固定,并需采取防松措施。13) 对于较硬的电源线,应在端接处附近对电
33、缆进行固定,以防止在端接处及电缆上产生应力。14) 请勿用自攻螺钉来紧固接线端子。15) 同一类型、同一方向走线的电源线应捆扎成电缆束,电缆束内的电缆应清洁、平直。16) 任何电缆走线或者捆扎不得打结。17) 对于压接冷压端子类的接线端子座(如空气开关等),装配时冷压端子的金属部分不要露在端子座外。4、机柜(19寸)安装安装过程如下:1) 机柜、安装时根据图纸及现场条件布置,事先编好设备号、位号,按顺序将机柜安放到设备基础上;2) 单独机柜找正面板与侧面两端的垂直度。成列机柜柜按顺序就位后,先找正两端,然后挂小线逐台找正,以机柜面为准。找正时,采用0.5mm铁片调整,每处垫片最多不超过3片;3
34、) 机柜找正找平后,柜体与基础固定、柜体与柜体、柜体与侧面挡板均应用镀锌螺栓连接。4) 调整机柜的垂直偏差及各机柜的间距偏差,水平度、垂直度偏差不应大于1.5。5、交换机安装1) 第一步:安装前确认,确认交换机机柜已被固定好,机柜内交换机的安装位置已经布置完毕,机柜内部和周围没有影响交换机安装的障碍物。要安装的交换机已经准备好,并被运到离机柜较近,便于搬运的位置。2) 第二步:根据交换机的安装位置,在交换机机柜上安装档板。3) 第三步:交换机上安装自带的走线架及挂耳。4) 第四步:两个人从两侧抬起交换机,慢慢搬运到安装机柜前。5) 第五步:将交换机抬到比机柜的档板略高的位置,将交换机放至在安装
35、档板上,调整其前后位置。6) 第六步:用固定螺钉将机箱挂耳紧固在交换机机柜立柱方孔上,将交换机固定到机柜上。6、工作台安装1) 第一步:安装前请确认,确认安装工作台足够牢固,足以承担服务器或工作站(计算机)及电缆的重量;工作台及周围没有影响交换机安装的障碍物;要安装的服务器或工作站(计算机)已经准备好,并被运到离机柜较近,便于搬运的位置。2) 第二步:两个人从两侧抬起服务器或工作站(计算机),慢慢搬运到工作台前。3) 第三步:将服务器或工作站(计算机)抬到比工作台略高的位置,将服务器或工作站(计算机)放到工作台上。7、交换机检测1) 所有单板安装正确;2) 所有通信电缆、光纤以及电源线和地线连
36、接正确;3) 供电电压是否与设备的要求一致;4) 配置电缆连接正确,通过Console 口或Telnet 搭建配置环境;5) 设置各个LAN口的IP,并划分VLAN;6) 检查加电后设备运行是否正常;7) 通风系统工作,是否正常;8) 系统指标灯是否正常。8、网路连通检测1) 使用TCP/IP协议网络的连通性测试方法2) 使用ping命令进行测试。具体测试方法为在dos命令窗口中输入ping命令,格式为“ping x.x.x.x” ,“x.x.x.x” 为网络中机器或设备的网络地址。如返回信息为“Reply from x.x.x.x:bytes= m timen TTL=y”, 则表明可以连通
37、;同时还应考查返回信息中的响应时间和丢包率等信息。在局域网中,正常情况下响应时间应符合设计要求,丢包率应符合设计要求或为0。,测试TCP/IP网络与公共网连通性时,响应时间和丢包率的数值应比在局域网内的测试数值略高,但不应高于设计规定值。如返回信息为“Request time out”或其他信息时,则表明无法连通。专用网络测试仪是指网络协议分析仪和网络流量分析仪等。3) 使用TCP/IP协议网络的路由测试方法4) 使用 traceroute命令进行测试。具体测试方法为在dos命令窗口中输入“tracert x.x.x.x” ,输出为到达“x.x.x.x” 节点所经过的路由,如返回信息与定义的路
38、由表相符,则路由设置正确。9、软件检测1) 将网管及服务软件正确安装于服务器端和客户端;2) 检查网管框架配置数据是否准确;3) 检查服务器端能否生成整网框架及下载配置数据;4) 测试软件能否提供拓扑管理、用户管理、性能管理、告警管理、操作日志以及设备日志管理等基础功能;第四节 电视监控系统4.1 工艺流程管线敷设分线箱安装线缆敷设终端设备安装机房设备安装系统调试4.2 施工方法1) 管路敷设管道的敷设工艺流程保护接地焊接管道安装盒、箱安装支、吊架安装测定盒、箱固定位置预制加工弯管、支吊架 施工方法钢管煨弯可采用冷煨弯法,管径20 mm及以下可采用手板煨弯器,管径25mm及其以上采用液压煨管器
39、;管道明敷时必须弹线,管路应做到横平竖直;管道支架间距必须按规范执行,不得有下垂情况;过线盒、箱处须用支架或管卡加固。盒箱安装应牢固平整,开孔整齐并与管径吻合,要求一管一孔不得开长孔,铁制盒、箱严禁用电气焊开孔;盒箱稳定要求灰浆饱满、平整固定、坐标正确;管路敷设前应检查管路是否畅通,内侧有无毛刺,有毛刺应吹洗。明敷管路连接应采用丝扣连接或压扣式连接;暗埋管应采用焊接;管路敷设应牢固畅通,禁止做成拦腰管或拌管;管子进入箱盒处应顺直,在箱盒内露出的长度应小于5mm;管路应做整体接地连接,采用跨接方法连接。2) 线缆敷设线管配线前应清除管内的小杂物;缆线布放前应核对型号规格、程式、路由及位置应与设计
40、规定相符。在同一线管内(包括绝缘在内)的导线截面积总和应该不超过线管内部截面积的70%;缆线的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压而受损伤。缆线在布放前,两端应贴有标签,以表明起始和终端位置,标签书写应清晰,端正和正确。对绞电缆、光缆及建筑物内其他弱电系统的缆线应分开布放。各缆线间的最小净距应符合设计要求。缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度一般为12米;工作区为0.20.3米;光缆在设备端预留长度一般为12米,有特殊要求的应按设计要求预留长度。缆线布放,在牵引过程中,吊挂缆线的支点相隔间距不应大于1.5m。布放缆线的牵引力,应小于缆线允许张力的80%,对光
41、缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时,主要牵引力应加在光缆的加强芯上。对绞电缆与电力电缆最小净距应符合下表规定。最小净距(mm)条件2KVA(380V)2-5KVA(380V)5KVA(380V)对绞线缆与电力线平行敷设130300600有一方在接地的槽道或钢管中70150300双方均在接地的槽道或钢管中注80150注:双方均在接地的槽道和钢管中,且平行长度小于10m时,最小间距可为10mm.3) 终端设备安装(1) 云台、解码器安装 云台应稳固安装在支吊架上,且位置应保持水平,转动时无晃动。 根据产品的技术条件和系统设计要求,检查云台的转动角度范围是否满足要求。 解
42、码器应安装在云台附近或吊顶内,并留有检修孔。(2) 摄像机安装摄像机的安装:在主体钢架结构外侧安装用于监控场外区域的室外快球摄像机,高度距地5m左右。尽量远离音响等震动源和强光源,且要求安装维护方便,设计的点位可根据实际情况进行适当调整,调整距离10米。安装前,摄像机应逐一加电进行检测、调整,工作正常后才可安装。 检查云台的水平,垂直转动角度和定值控制是否正常,并根据要求定准云台转动的起点和方向。 从摄像机引出的电缆应留有约1m的余量,外露部分用软管保护,并不影响摄像机的转动。 摄像机安装在监视目标附近,且不影响现场人员的正常活动和工作。 安装高度,室外以3.510m为宜, 摄像机镜头应顺光源方向监视目标,避免逆光安装;当需要逆光安装时,应降低监视区的对比度。 监控室设备安装 监控室内的电缆地槽位置应和机柜、控制台、电视墙位置相适应,所有线缆应排列、捆扎整齐和编号,并应有永久性标志。 机柜、控制台的底座应与地面固定,放置应当平直整齐、美观。 几个机架并排放置在一起时,面板应在同一平面上,并与基准线平行,前后偏差不大于2mm,两个机架间隙不大于2mm。 一般将监视器、操作控制器集中安装在控制台上,若装在柜内时,应有通风散热孔。 控制台正面与墙的净距离不应小于1.2m,侧面与墙或其他设备的净距离,
