创建建筑平面图形.pptx

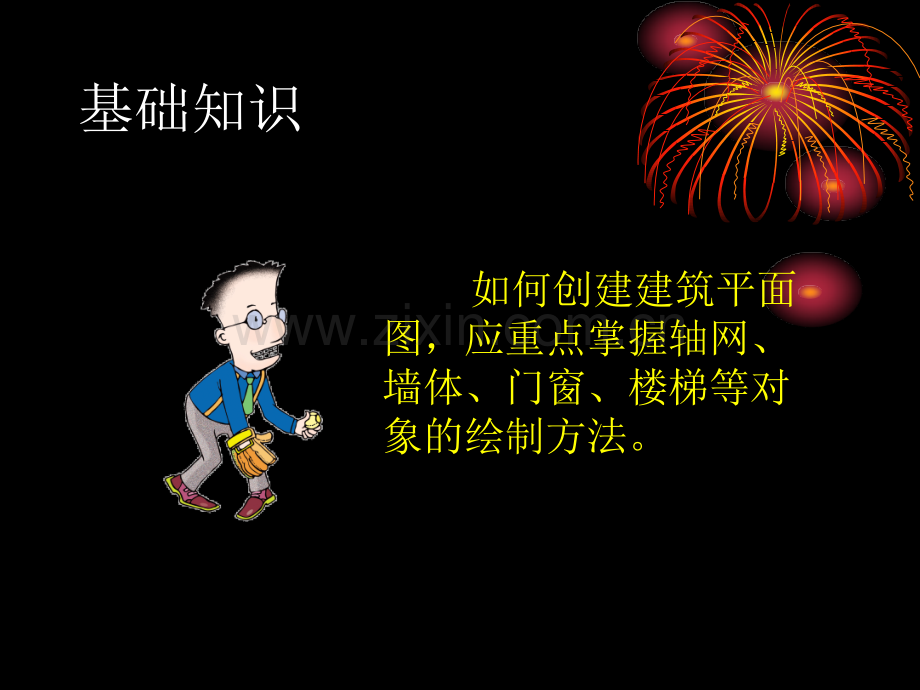

课前导读基础知识重点知识了解知识基础知识 如何创建建筑平面图，应重点掌握轴网、墙体、门窗、楼梯等对象的绘制方法。重点知识 绘制一层、二层平面图。了解知识 什么是建筑平面图，包括建筑平面图绘制的3个阶段，各阶段的绘制要求及内容。课堂讲解什么是建筑平面图如何进行建筑平面设计什么是建筑平面图方案设计阶段初步设计阶段施工图设计阶段 建筑平面图是表示建筑物水平方向房屋各部分内容及其组合关系的图纸。由于建筑平面图能突出地表达建筑的组成和功能关系等方面的内容，因此一般建筑设计都先从平面设计入手。在建筑平面设计时还应从建筑整体出发，考虑建筑空间组合的效果，照顾建筑剖面和立面的效果和体型关系。建筑平面设计又可分为方案设计、初步设计及施工图设计3个阶段。方案设计阶段 在最初的建筑方案设计阶段，计算机只能作为一种绘图辅助设计工具，用户不能指望输入几个数据，计算机就帮助您完成所有的设计工作。因为计算机不能代替人进行思维和创造。我们最好是用头脑和草图构思完成草图图纸，有了整体的构思方案后，再用计算机来进行绘制和修改。如利用AutoCAD绘制建筑物的墙体、柱网、轴线、楼梯、门窗、阳台及绿化设施等来反映建筑的功能分区、房间布置、空间组织建筑等平面设计要素。计算机的优点是能方便地生成多种方案加以比较和选择，我们可以从中选取设计功能合理、技术先进、造价低廉、造型优美的最佳方案。而且用计算机计算各方案的面积、容积率、绿化率、各项经济指标（如使用系数、有效系数、空间容量等）、质量目标函数、声、光、日照、强弱电、水、交通联系等指标值，分析结构布置、经济性、施工方案等都非常方便快捷，使用户从繁琐而沉重的大量计算工作中解脱出来。方案设计阶段的平面图一般在头脑和草图构思完成草图图纸，然后再到计算机上绘图。方案设计阶段表达的内容比较简单，主要表达的内容是柱网、墙体、门窗、阳台、楼梯、雨篷、踏步、散水等主要建筑部件，确定各部件的初步尺寸和形状，这些尺寸可以不必十分准确，柱网可以用点表示、墙体可以画单线、门窗可以留空不画或简单表示、楼梯可以简单示意、其他次要部分部件可以不画而在初步设计阶段绘制。初步设计阶段 初步设计阶段的建筑平面设计是以方案设计阶段的平面图、建筑环境及总体初步方案造型为根据，对单体建筑的具体化。设计师应该仔细分析甲方及规划建筑主管部门提出的具体面积指标，分析建筑周围环境、文化因素、气候因素、交通组织等，进行大的功能分区，然后再进行平面功能的具体划分以及开启门窗洞口、布置家具、设计楼梯等。设计绘图过程中，利用AutoCAD可以绘制出各功能块，然后进行拼装组合、调整尺寸、协调相互之间的关系，使之组合成一个有机整体。在充分分析和比较的基础上，建筑师就应该有一个该建筑的初步轮廓，并对平面布局及总体尺寸有大致的把握。此时，即可上机进行细致的平面图绘制，利用AutoCAD初步确定柱网、墙体、门窗、阳台、楼梯、雨篷、踏步、散水等建筑部件，确定各部件的初步尺寸和大体形状。与方案设计阶段的平面图相比，初步设计阶段的建筑平面设计的尺寸应该基本准确，可以只标注两道尺寸，即轴线尺寸和轴线总尺寸。柱网需要用相应比较准确的形状表示、墙体须画双线、门窗必须用标准的门窗形式表示、楼梯必须基本绘制准确、其他次要部件也必须准确表达。施工图设计阶段 施工图设计阶段是指在方案设计阶段及初步设计阶段的基础上确定柱网、墙体、门窗、阳台、楼梯、雨篷、踏步、散水等建筑部件的准确形状、尺寸、材料、色彩及施工方法。建筑平面图设计只是停留在可行性研究后的基础上，它仅仅是把建筑生产的设想反映到图纸上，还不能把它用于建筑施工。要把设计方案图付诸实践，就必须进行建筑施工图设计。建筑施工图必须表明建筑各部分的构造做法、材料、尺寸、细部节点，文本说明也要十分详尽，注明建筑所采用的标准图集号或做法。如何进行建筑平面设计轴网设计墙体设计门窗设计交通组织与设计室内家具及设备布置其他设施 建筑平面图绘制的一般方法是：根据要绘制图形的方案设计对绘图环境进行设置，然后确定柱网，再绘制墙体、门窗、阳台、楼梯、雨篷、踏步、散水、设备、标注初步尺寸和必要的说明文字等。建筑的平面设计绘图一般从定位轴线开始。建筑的轴线主要用于确定建筑的结构体系，是建筑定位最根本的依据，也是建筑体系的决定因素。建筑施工的每一个部件都是以轴线为基准定位的，确定了轴线，也就决定了建筑的承重体系和非承重体系；决定了建筑的开间及进深；决定了楼板、柱网、墙体的布置型式。因此，轴线一般以柱网或主要墙体为基准布置。正交轴网的绘制 正交轴网是指以水平轴线（纵轴）与垂直方向轴线（横轴）之间的夹角为直角的轴线网络，其一般绘制方法是用line命令绘制第一条水平轴线（纵轴）与垂直方向轴线（横轴）；再用offset命令偏移生成其他轴线；用二维命令绘制一个标准柱截面后直接多次执行copy或array命令完成，也可将标准柱截面做成块以备插入；用circle命令绘制轴线符号；用text命令标注轴线编号；最后用dim命令标注轴线之间距离尺寸。方柱可用rectang、line命令绘制标准方框后，用bhatch命令填实；也可用trace、pline等命令绘制；圆柱可用donut（取其内径为0）命令绘制；其他柱截面可用pline等命令绘制。正交轴网有两种，一是正交正放（即纵轴与横轴与X、Y轴平行），如图所示；二是正交斜放（即纵轴与横轴与X、Y轴成一定角度），如图所示，其绘制方法与正交正放轴网相似，只是在正交正放轴网绘制完成后应用rotate命令将其旋转到合适的角度，如轴网具有对称性或单元性，可在作为对称部分或单元轴网后用mirror或copy命令绘制相同的轴网，这样可大大减少工作量。另外，建筑制图规范规定，轴圈的直径为8mm。（a）正交正放轴网示意图 （b）正交斜放轴网示意图 图14-5墙体设计直线墙的绘制曲线墙的绘制 建筑空间的划分绝大部分是用墙体来组织的，在砖混结构体系中，墙体更是承重体系。在高层建筑中，剪力墙不但要承重，还要抵抗水平推力。墙体设计是根据平面功能和轴网来布置的，它的主要任务是对总体设计的单体模型外轮廓进行调整和具体化，绘出建筑的外围护墙、补充绘制内部墙体。建筑制图规范规定，墙体以粗实线绘制。在方案设计阶段，可以用单线（line、pline、trace）绘制墙体，此时，应打开轴线层作参考，将当前层设定为“墙体（Wall）”层并关闭无关图层。墙体按照外形分为直线墙、曲线墙和不规则的扭曲组合墙体。在墙体设计中，可以单独为墙设计设置绘图环境，打开轴线层和墙体层，设定栅格间距和光标捕捉模数为300（因为建筑设计规范规定建筑结构体系如开间和进深的模数一般为300）并启用捕捉功能（F9），坐标处于跟踪状态（F6），打开正交状态（F8）。下面我们将具体讲解绘制墙体的方法与技巧。直线墙的绘制 大多数民用建筑中使用的都是规则的直线型墙体，它的绘制方法比较简单，用基本的二维绘图和编辑命令即可完成，其绘制方法如下：建筑设计以100为基本模数，建筑的结构体系模数一般为300，因此可设定绘图栅格间距和捕捉模数为300，运用目标捕捉热键快速准确定位。水平和垂直墙可在正交状态下以模数在轴网或网点上定位。进行墙体设计时，只考虑墙体本身是不够的，建筑师还应考虑门窗、阳台、楼梯及结构布置等相关因素，为进一步深入细部打下基础。斜墙线可根据已知墙线两端点的情况下，用目标捕捉完成，也可使用rotate命令；若已知墙线端点坐标则可用极坐标、相对坐标定位。曲线墙的绘制 建筑设计中为了功能和造型的需要，我们也经常运用曲线墙体，其绘制方法如下：完整的圆墙一般直接用基本的二维绘图circle命令以圆心、半径、两点，圆心或三点定圆的方法绘制；对于可以用circle命令定义的规则的一段圆弧墙，则可用circle、arc命令或pline命令的“圆弧”选项绘制，通常用三点法或两点圆心法绘制。另外，在圆弧墙绘制时应注意起点和终点的顺序。由一段圆弧或多个圆弧组成的墙称之为曲线墙。两条直线墙与一条圆弧墙相切可用fillet命令完成，多个圆弧墙组成的曲线墙应多运用对象捕捉模式准确定位，并灵活运用弧线的多种绘制方式。可采用绘辅助线或采用已知墙线定位的方法绘制一些难以定位的弧线墙，绘制过程中要灵活运用编辑、查询和构造命令。在建筑设计中，上一层平面总是基于下一层平面的结构体系，因此在完成一层平面后，可以复制后进行修改得到二、三、四乃至其他层平面。直接用绘图命令来绘制墙体的方法在墙线有规律地重复出现时显得复杂而效率低下，利用AutoCAD中的图素复制工具，如复制、阵列复制、镜像复制、偏移复制等可以方便快速地大量复制有规律排列的墙线。在用各种方法绘出墙线后，还需要对墙线进行编辑，如墙线的接头、断开、延伸、删除、圆角、移动、旋转等。对于墙线的接头、圆角都可以使用fillet命令，赋以圆角半径为0时，两线接直角，半径大于0时，两线接圆角；墙线倒斜角用chamfer命令可作不同斜度的切角；其他如extend、trim、break、erase命令也都是十分常用的编辑命令，读者应熟练掌握。要在平面图中画出门窗，只要知道门窗与墙线间的距离后，用offset命令将墙线偏移，再修剪掉多余的墙线即可形成门窗洞口，插入门窗。在绘制方案设计草图时，我们多用绘制的单线表达墙体，进入初步设计阶段，墙体就应该根据比例用双线绘出。AutoCAD提供了一个绘制多线的mline命令，可直接用这个命令来绘制双线墙。墙体单线变为双线后并不是墙体的绘制就算完成了，在这个过程中往往会有几种墙线交错的现象，需要用trim、extend、chamfer及mledit编辑命令修改。用户在对使用mline命令绘制的墙线进行编辑操作之前，需要先使用explode命令将墙线分解，然后才能按照相应的方法进行编辑操作。门窗设计制作门窗块门窗的插入 在方案草图设计过程中，门窗可能只是一些标明的位置或洞口，进入建筑初步设计阶段，在绘制完墙线后，就需要将门窗仔细绘制出来。门的宽度、高度及门的用材与形式设计是根据空间的使用功能、人流量、防火疏散要求而定的；窗的大小及种类是根据建筑房间的采光系数、空间的使用功能要求及建筑造型要求确定。在门窗设计中还应考虑施工的方便性、结构的明确性及其他设计要求。门窗的大小应符合建筑模数。在工程项目的设计中，建筑师应尽量减少其种类和数量。在用AutoCAD绘制门窗时，最佳办法是事先根据不同种类的门窗制作一些标准门、窗块，在需要时根据实际尺寸指定比例缩放插入，或直接调用建筑专业图库的图形。制作门窗块窗块的制作门块的制作 在绘图环境设置中，最好为门窗专门设置一个图层并命名为“门窗”层。在制作门窗块时，就打开该图层进行编辑。门窗块最好用wblock命令做成外部块并存于一个专门的图库目录（如“门窗”目录）中，以备在其他的工程项目中调用。窗块的制作 窗共有11种：单层固定窗、单层外开上悬窗、单层中悬窗、单层内开下悬窗、单层外开平窗、立转窗、单层内开平窗、单层内外开平开窗、左右推拉窗、上推窗、百叶窗。它们的平面表示方式共6种，如图所示。（a）单窗 （b）单层外开平窗 （c）内外开平窗（d）立转窗 （e）左右推拉窗 （f）外开平窗建筑设计绘图规范规定建筑中的门窗用细实线绘制，以上窗的分类是按照GBJ104-87建筑制图标准进行分类的。用户可以发现，以上6种窗完全可以用普通的绘图命令circle、line、trim等命令完成。所绘制的标准窗块的插入点一般可定于标准块左端竖线中心（或两端），插入时便于定位。在进行插入时，往往要对墙线进行修剪，为便于修剪，在制作窗标准块时可绘制好辅助线，如单窗，可制成如图所示的带辅助线的图块，AB、CD即为辅助线。（a）单窗 （b）带辅助线的单窗门块的制作 按照GBJ104-87建筑制图标准进行分类，门共有14种：单扇（平开或弹簧）门、双扇（平开或单面弹簧）门、对开折叠门、墙外单扇推拉门、墙外双扇拉门、墙内双扇推拉门、单扇双面弹簧门、双扇双面弹簧门、单扇内外开门（包括平开或单面弹簧）、双扇内外双层门（包括平开或单面弹簧）、转门、折叠上翻门、卷门和提升门，归纳起来，它们的平面表示方法共11种，如图所示。（d）单扇内外双层门 （e）旋转门 （f）提升门（a）单扇门 （b）双扇门 （c）弹簧门（g）墙外双扇拉门 （h）墙内双扇拉门 （i）双扇内外双层门（j）推拉门 （k）卷帘门 建筑设计中不是每一种门都会涉及到，常用的有平开门、弹簧门、推拉门及卷帘门，可以用普通的绘图命令将这些门制成标准块以备调用，门块可制成宽度为1000的标准块，插入时便于输入比例，插入点宜位于左端点，在进行门的插入时，往往还要对墙线进行修剪，为便于修改，还可在制作门的图块时绘好辅助线，如单扇门，可绘制成如图所示的3种方式，其中（b）为带辅助线的图块，AB、CD即为辅助线。（a）单线门块 （b）带辅助线的门块 （c）双线的门 在建筑施工图中，往往要求精细地绘制双线门（如综合楼的施工图），用户可以先绘制双线门，并将其制成一个与原来块同名的块，新块替代旧块，图中相应的图形也会全部更改。门窗的插入 完成建筑初步设计的墙体绘制并制作门窗图块后，就可以根据需要用insert等命令插入门窗，深入建筑细部进行设计。在建筑平面初步设计阶段，门窗标号可以不标，但施工图中必须要标明并进行门窗统计。交通组织与设计单跑楼梯设计双跑及多跑楼梯设计弧形楼梯的设计异形楼梯设计电梯设计台阶及坡道设计 在建筑设计中，交通设计分为平面交通设计和垂直交通设计。平面交通设计是指建筑水平方向的空间联系和通道设计（如门厅、过道、走廊等），垂直交通设计是指建筑竖向空间的联系和竖向空间的通道的设计（如楼梯、电梯、自动扶梯、升降机、坡道、踏步等）单跑楼梯设计 建筑楼梯设计是建筑构造设计的重点和难点，有一整套的计算公式和设计规范。但总的说来，楼梯设计要先以层高及使用性质大致确定楼梯的开间和进深，然后初步假定踏步高和踏步宽，并计算出踏步数、梯段总长、楼梯井宽度、梯段宽和休息平台宽度，最后验算是否符合规范，如不符合规范则进行调整重复前述步骤直至满足要求。例如，绘制某商场的室外楼梯（如图14-11所示），建筑的进深为7200，一层层高为3900，室内外高差为600，梯段宽为3000，两边扶手各宽50。其绘制过程是：经计算该楼梯总高为4500，设定踏步高为150，踏步宽为300，计算得出踏步总数为30步，设为两个梯段，第一段15步，第二段15步，楼梯休息平台宽1500。楼梯总长为9900。经验算符合要求；用line命令绘制出第一级踏步线长1500；用array命令阵列第一级踏步15列1行，列距300；用offset命令向上偏移第15级踏步1500，用array命令阵列第15级踏步15列1行，列距300；绘制楼梯扶手，先绘制一条直线后，用offset向上偏移线段50，用mirror命令绘制楼梯的另一边扶手，用line命令和目标捕捉方式封闭扶手端头；用line命令绘制出踏步剖断线，用line命令绘制楼梯方向箭头，用文本标注上下行方向，用户可将踏步剖断线和楼梯方向箭头做成块以备调用；用extend、trim、stretch、move、rotate等命令编辑楼梯，修剪多余部分，并将其移动定位到需要的位置。双跑及多跑楼梯设计 由于建筑空间的有限性，大量民用建筑采用的是双跑及多跑楼梯。它们的设计方法与单跑楼梯相似，但设计时要清楚楼梯的剖切位置、楼梯上下起止方向及剖切线方向。双跑及多跑楼梯的绘制通常是在绘制一段楼梯后，再用mirror、copy、offset、stretch、rotate等编辑命令绘制其他楼梯段。例如，绘制某综合楼的主楼梯，如图所示，综合楼层高3600，楼梯间开间2700、进深5200。图14-12 其绘制过程是：先进行设计计算，楼梯间进深5200，设计为单跑楼梯是不可能的，只能设计为双跑楼梯，首先假定踏步宽300，踏步高150，则踏步共计24步，每跑楼梯为12步，梯段总长为3300，楼梯井宽60，设计梯段净宽1200。楼梯休息平台宽度达到1780，符合设计要求；用line命令绘制出起步踏步线，线长1350；将起步踏步线用array命令阵列13行1列，行距300；用line命令绘制楼梯扶手，用offset命令绘制扶手另一边，用mirror命令镜像另一跑梯段；楼梯起跑方向线和剖断线可进行绘制或直接调用（已作块），但必须注意其上、下行方向及起止梯段，一般起跑剖断部分较下行部分短；然后进行编辑调整，如用trim、chamfer、erase等命令编辑完成细部轮廓，并将其准确定位于设计位置。用户也可阵列13行2列，行距300，列距1410，则两跑踏步均画出，此时只需用line、offset命令绘制扶手即可，也可用mline命令直接绘制扶手双线，双线宽为50，转折长为110，然后将其准确定位即可。弧形楼梯的设计 弧形梯（含旋转楼梯）主要用于非疏散楼梯，主要用于建筑室内大厅，起到装点空间、引导人流等作用。弧形楼梯仍然是具有规律性的，其绘制方法与直线型楼梯基本相同，只是在计算上较为麻烦。例如，绘制如图14-13（a）所示弧形梯，在计算和验算完成踏步高、梯段宽、踏步数等参数后，便可用AutoCAD绘制弧形楼梯。（a）某大厅内弧形楼梯 其绘制过程是：先用circle命令绘制出外侧扶手弧线，再用offset命令绘制内侧扶手线；打开osnap模式，用line命令绘制第一级踏步线并用trim命令修剪；将第一级踏步线用array命令的“环形阵列”功能在需要的弧度内阵列完成所计算的踏步数；用circle命令或offset命令绘制踏步剖断线及上下方向线。也可在专业图库中直接调用踏步剖断线及上下方向线图块；用trim、erase、extend等命令修整梯段踏步线及扶手线，完成圆弧楼梯，如图所示。若弧形梯梯段间有休息平台，则可删去平台所在处踏步线，或用rotate命令以圆心为基点，旋转出平台宽度后再用array命令阵列另一部分楼梯。异形楼梯设计 异形楼梯是指那些梯段由一段或几段直线型楼梯段以及一段或几段弧线型楼梯段组合而成的曲折多跑楼梯。异形楼梯的绘制方法并不困难复杂，只需重复使用上述直线型楼梯段或弧线型楼梯段的绘制方法即可，需要注意的是要处理好楼梯的结构体系，仔细计算楼梯的各项参数，认真检查梯段交界处扶手的连接。如图1（b）所示的楼梯即可用如图（a）所示绘制弧形楼梯的方法将楼梯分为ABEF、ABCD、CDEG 3段进行绘制。（b）异形楼梯设计电梯设计 如今，电梯已越来越普遍地应用到各种建筑中，电梯可以按照不同划分标准分为许多种类（如可分为载客电梯和货运电梯等），但在建筑设计中，各类电梯的表示方法基本一致，如图所示即为建筑设计中电梯平面的表示图样。电梯规格是固定的，有特殊用途的电梯也可要求厂家定做。在建筑设计中，我们只需制定出电梯在建筑中的平面位置，其他的细部设计一般由电梯公司或专业安装公司来设计完成。电梯平面绘制要表达清楚轿箱、电梯门、平衡锤及控制电梯大小规格。图14-14台阶及坡道设计台阶的设计与绘制坡道的设计绘制在建筑设计中，台阶及坡道设计也尤为重要。台阶是指为处理楼面或地面的高差设置的踏步。坡道常用于在有车、货物上下或满足残疾人特殊通行要求时设置。台阶的设计与绘制 台阶的阶数一般不会很多，但不宜少于3步，但也有较多踏步的。踏步的设计根据空间和实际需要，其形式变化丰富多样，但万变不离其宗，它们总是由直线和弧线组成的，只要掌握了单跑直梯或异形楼梯的设计绘制方法，台阶的设计绘制也就变得非常容易了。台阶可用offset命令偏移第一级踏步线或墙线即可完成；若台阶较多则可综合使用array、offset、copy等命令完成。室外台阶没有踏步剖断线，只有踏步方向线，其绘制方法在前面已讲述。另外，还需注意台阶的挡墙宽度及其投影的平面绘制。如图所示是建筑设计中3种常见的台阶形式。（a）普通台阶 （b）圆弧台阶（c）异形台阶 坡道的设计绘制 坡道的坡长、坡宽、坡度都有一系列的建筑规范，坡道的设计在满足规范规定的前提下要综合考虑建筑的功能和视觉景观的需要。坡道的绘制用AutoCAD的基本绘图命令按设计尺寸在完成坡道轮廓线后，注明坡道上行或下行方向及坡道坡度即可。坡度值的标注方向应与坡度方向一致。一般应在双线墙绘制完成后再绘制室外台阶和坡道，因为坡道大都是从外墙边线开始计算其宽度的，因此，它们与双线墙墙体宽度有关。如图所示是常见的两种坡道形式。另外，在建筑的水平交通及垂直交通设计中，还有自动扶梯等其他交通部件的设计，对于这类部件可以参照上述方法进行设计绘图。例如，自动扶梯可按照其选用规格，以无平台单跑直梯的绘制方法绘制即可。（a）普通坡道（b）台阶带坡道 室内家具及设备布置 为表达符合人的行为心理的建筑设计空间组织、房间的使用性质、人流线路的清晰性和空间使用的合理性，在建筑平面方案初步设计阶段，还要进行常用家具和设备的设计与布置。因为这些家具和设备一般均有规格尺寸，所以可以事先把常用家具（如桌、椅、床、沙发、柜、书架、茶几、花瓶等）和设备（如冰箱、洗衣机、电视机、洗手盆、拖布池、污水池、灶台、炉具、碗框、操作台、大便器、浴盆等）做成块放在专门的图库目录下，这些块只需按实际尺寸，用普通的二维绘图命令如pline、line、trace、arc、circle、rectang、ellipse、polygon等即可绘制。如设计设备和家具与标准块有出入时可适当调整比例插入；如有专业软件，可直接调用专业软件的家具及设备。另外，市面上有一些带建筑图形库的光盘，可直接从光盘上调用。设备和家具块的插入与编辑方法与门窗相似，如图所示即为使用上述方法绘制的某住宅楼的客厅家具布置图。在许多标准化大型建筑设计中，如住宅小区设计，我们可将卫生间及厨房做成一个图块，只要尺寸及周围墙线门窗基本相同，一般卫生间及厨房的家具设备布置也基本相同，在以后相同的设计中调入并适当修改即可。其他设施 对于建筑中的其他附属构件（如阳台、雨篷、散水、花台、室外环境和布置等），由于这些附属构件的设计与墙体的厚度有一定关系（包括前面讲述的室外台阶和坡道），并且都是从外墙边线开始计算其构件宽度的。所以可在完成方案设计的主要部分平面功能分析、平面轴线、柱网、墙体、交通联系的设计后，在初步设计中进一步设计。如外墙宽度已明确，在方案设计阶段绘制这些构件应考虑其外墙宽度。这些建筑构件的边线一般与外墙都是平行的，它们的绘制很简单，可以用墙线偏移，然后用line、extend、trim、stretch、rotate等命令修改完成。实际整体的具体操作步骤绘制轴网绘制墙体绘制过道（走廊）及台阶绘制柱绘制门、窗绘制楼梯绘制其他设施文字标注标注标高及剖切符号
