建筑装饰定额速查手册.docx

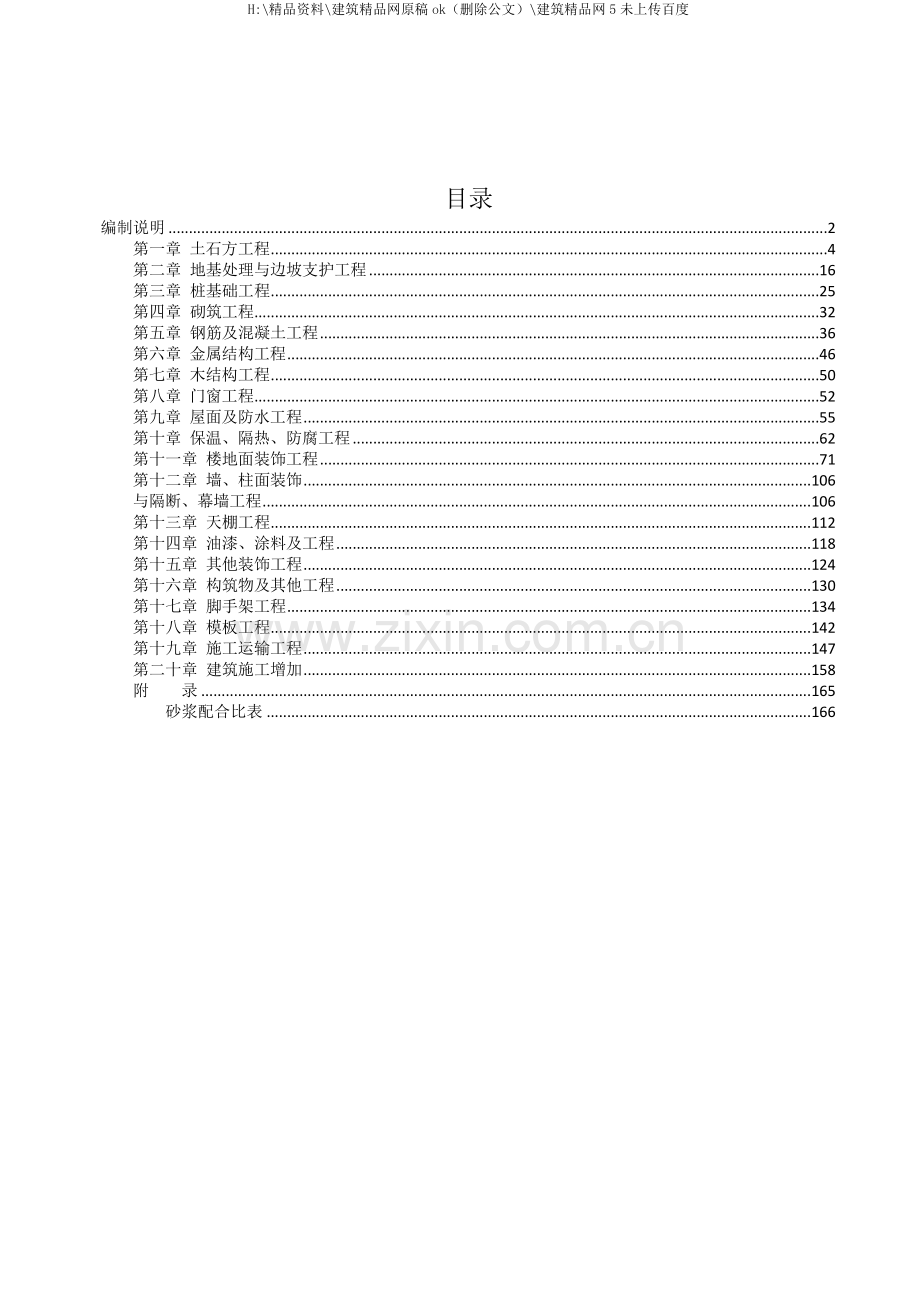

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度目录编制说明2第一章 土石方工程4第二章 地基处理与边坡支护工程16第三章 桩基础工程25第四章 砌筑工程32第五章 钢筋及混凝土工程36第六章 金属结构工程46第七章 木结构工程50第八章 门窗工程52第九章 屋面及防水工程55第十章 保温、隔热、防腐工程62第十一章 楼地面装饰工程71第十二章 墙、柱面装饰106与隔断、幕墙工程106第十三章 天棚工程112第十四章 油漆、涂料及工程118第十五章 其他装饰工程124第十六章 构筑物及其他工程130第十七章 脚手架工程134第十八章 模板工程142第十九章 施工运输工程147第二十章 建筑施工增加158附录165砂浆配合比表166编制说明一、 山东省建筑工程消耗量定额SD01-31- 包括土石方工程, 地基处理与边坡支护工程, 桩基础金属结构工程, 木结构工程, 门窗工程, 屋面及防水工程, 保温、 隔热、 防腐工程, 楼地面装饰工程, 墙、 柱面装饰与隔断、 幕墙工程, 天棚工程, 油漆、 涂料及裱糊工程, 其它装饰工程, 构筑物及其它工程, 脚手架工程, 模板工程, 施工运输工程, 建筑施工增加共二十章。二、 本定额适用于我省行政区域内的一般工业与民用建筑的新建、 扩建和改建工程及新建装饰工程。三、 本定额是完成规定计量单位分部分项工程所需的人工、 材料、 施工机械台班消耗量的标准, 是编制招标标的( 招标控制价) 、 施工图预算、 确定工程造价的依据, 以及编制概算定额、 估算指标的基础四、 本定额以国家和有关部门发布的国家现行设计规范、 施工验收规范、 技术操作规程、 质量评定标准、 产品标准和安全操作规程, 现行工程量清单计价规范、 计算规范, 并参考了有关地区和行业标准定额为依据编制的。五、 本定额是按照正常的施工条件, 合理的施工工期、 施工组织设计编制的, 反映建筑行业平均水平。六、 本定额中人工工日消耗量是以全国建筑安装工程统一劳动定额为基础计算的, 人工每工日按8小时工作制计算, 内容包括: 基本用工、 辅助用工、 超运距用工及人工幅度差。人工工日不分工种、 技术等级, 以综合工日表示。七、 本定额中材料( 包括成品、 半成品、 零配件等) 是按施工中采用的符合质量标准和设计要求的合格产品确定的, 主要包括: ( 一) 本定额中的材料包括施工中消耗量的主要材料、 辅助材料和周转性材料。( 二) 本定额中材料消耗量包括净用量和损耗量。损耗量包括: 从工地仓库、 现场集中堆放点( 或现场加工点) 至操作( 或安装) 点的施工场内运输损耗、 施工操作损耗、 施工现场堆放损耗等。( 三) 本定额中所有( 各类) 砂浆均按现场拌制考虑, 若实际采用预拌砂浆时, 各章定额项目按以下规定进行调整: 1.使用预拌砂浆( 干拌) 的, 除将定额中的现拌砂浆调换成预拌砂浆( 干拌) 外, 另按相应定额中每立方米砂浆扣除人工0.382工日、 增加预拌砂浆罐式搅拌机0.041台班, 并扣除定额中灰浆搅拌机台班的数量。2.使用预拌砂浆( 湿拌) 的, 除将定额中的现拌砂浆调换成预拌砂浆( 湿拌) 外, 另按相应定额中每立方米砂浆扣除人工0.58工日, 并扣除定额中灰浆搅拌机台班的数量。八、 本定额中机械消耗量( 一) 本定额中的机械按常见机械、 合理机械配备和施工企业的机械化装备程度, 并结合工程实际综合确定。( 二) 本定额的机械台班消耗量是按正常机械施工功效并考虑机械幅度差综合确定, 以不同种类的机械分别表示。( 三) 除本定额项目中所列的小型机具外, 其它单位价值 元以内、 使用年限在一年以内的不构成固定资产的施工机械, 不列入机械台班消耗量, 作为工具用具在企业管理费中考虑。( 四) 大型机械安拆及场外运输, 按山东省建设工程费用项目组成及计算规则中的有关规定计算。九、 本定额中的工作内容已说明了主要的施工工序, 次要工序虽未说明, 但均已包括在定额中。十、 本定额注有”以内”或”以下”者均包括本身; ”以外”或”以上”者则不包括本身。十一、 凡本说明未尽事宜, 详见各章说明。第一章 土石方工程定额说明一、 本章共四节, 第一节单独土石方 24 个子目, 第二节基础土方 63 个子目, 第三节基础石方 48 个子目, 第四节平整场地及其它 16 个子目, 共 151 个子目。本章第一节单独土石方子目, 适用于自然地坪与设计室外地坪之间、 挖方或填方工程量5000m3 的土石方工程; 且同时适用于建筑、 安装、 市政、 园林绿化、 修缮等工程中的单独土石方工程。二、 本章除第一节外,均为基础土石方子目, 适用于设计室外地坪以下的基础土石方工程, 以及自然 地坪与设计室外地坪之间、 挖方或填方工程量5000m3 的土石方工程。 本章不包括施工现场障碍物清除、 边坡支护、 地表水排除以及地下常水位以下施工降水等内容, 实际发生时, 另按其它章节相应规定计算。 三、 土壤、 岩石类别的划分: 03 定额将土石划分为: 普通土、 坚土、 松石、 坚石共 4 类。 13 计量规范附录 A 口径, 将土石划分为: 一二类土、 三类土、 四类土; 极软岩、 软岩、 较软岩、 较硬岩、 坚硬岩, 共 8 类。( 详见土壤、 岩石分类表) 本章依然坚持了 03 定额的土石分类, 即: 普通土、 坚土、 松石、 坚石共 4 类。( 详见土壤、 岩石分类表) 四、 干土、 湿土、 淤泥的划分: ( 1) 干土、 湿土的划分, 以地质勘测资料的地下常水位为准。地下常水位以上为干土, 以下为 湿土( 与 03 定额相同) 。 ( 2) 地表水排出后, 土壤含水率25%时为湿土。这是本章新增加的说明, 用以解决雨季自然降水排除( 由冬雨季施工增加费解决) 后的挖运湿土的问题。 ( 3) 含水率超过液限, 土和水的混合物呈现流动状态时为淤泥。这是本章新增加的说明, 用以 解决湿土、 淤泥的划分问题。 同一种粘性土随其含水量的不同而分别处于固态、 半固态、 可塑状态及流动状态。土由可塑状态 到流动状态的界限含水量称为液限。土的液限可经过试验得到。 ( 4) 温度在 0及以下, 并夹含有冰的土壤为冻土。本定额中的冻土, 指短时冻土和季节冻土。 这是本章新增加的说明, ( 5) 土方子目按干土编制。人工挖、 运湿土时, 相应子目人工乘以系数 1.18( 03 定额无此系数) ; 机械挖、 运湿土时, 相应子目人工、 机械乘以系数 1.15( 与 03 定额相同) 。采取降水措施后, 人工挖、 运土相应子目人工乘以系数 1.09( 03 定额为 1.10) , 机械挖、 运土不再乘系数( 与 03 定额相同) 。 以上针对湿土的系数, 03 定额仅适用于挖土。本章规定, 挖湿土、 运湿土都要乘以上列系数。 土壤的含水率, 在清单计价中属于项目特征。13 计量规范附录 A 没有对土壤的含水率做出任何说明和要求。五、 沟槽、 地坑、 一般土石方的划分: 03 定额规定, 底宽3m, 且底长3 倍底宽, 为沟槽; 坑底面积20m2, 且底长3 倍底宽, 为地 坑; 超出上述范围, 又非平整场地的, 为一般土石方。 13 计量规范附录 A 规定, 底宽7m, 且底长3 倍底宽, 为沟槽; 坑底面积150m2, 且底长3 倍底宽, 为地坑; 超出上述范围, 又非平整场地的, 为一般土石方。 新定额中本章的规定, 与 03 定额相同。很明显, 本章的规定, 与 13 计量规范不一致。 沟槽、 地坑、 一般土石方的划分, 在 13 计量规范附录 A 中, 不是工程量计算规则, 是编码列项规则。就编码列项而言, 定额的划分、 与规范的划分不交叉、 不冲突、 并在规范的涵盖之下, 这就足够了。定额的窄槽小坑用规范宽槽大坑的清单编码, 列为规范宽槽大坑的清单项目, 这对于定额的执行和综合单价组价都没有丝毫影响。特殊情况下, 编制工程量清单时, 应注意到这一差别。六、 .桩间挖土: 03 定额规定, 桩间挖土, 系指桩顶设计标高以下的挖土及桩顶设计标高以上 0.5m 范围内的挖土。 挖土时不扣除桩体体积, 相应子目人工、 机械乘以系数 1.30。该规定仅界定了竖直方向的挖土范围。( 0.5m 尺寸偏小) , 没有界定水平方向的挖土范围。 桩间挖土, 系指桩承台外缘向外 1.20m 范围内、 桩顶设计标高以上 1.20m( 不足时按实计算) 至基础( 含垫层) 底的挖土; 但相邻桩承台外缘间距离4.00m 时, 其间( 竖向同上) 的挖土全部为桩间挖土。桩间挖土不扣除桩体和空孔所占体积, 相应子目人工、 机械乘以系数 1.50。七、 机械挖土方、 以及机械挖土后的人工清底修边: 03 定额规定, 机械挖土方, 应满足设计砌筑基础的要求, 其挖土方总量的 95%, 执行机械土方相 应项目; 其余为人工挖土。人工挖土执行相应项目时乘以系数 2。 本章规定, 人工清理修整, 系指机械挖土后, 对于基底和边坡遗留厚度0.30m 的土方, 由人工 进行的基底清理与边坡修整。 机械挖土、 以及机械挖土后的人工清理修整, 按机械挖土相应规则一并计算挖方总量。其中机械挖土按挖方总量执行相应子目, 乘以下表规定的系数; 人工清理修整, 按挖方总量执行下表规定的 子目、 并乘以相应系数。 基础类型 机械挖土 人工清理修整 执行子目 系数 执行子目 系数 一般土方 相应子目 0.95 1-2-3 0.063 沟槽土方 0.90 1-2-8 0.125 地坑土方 0.85 1-2-13 0.188 机械挖土及人工清理修整系数表注: 人工挖土方, 不计算人工清底修边。 八、 土石方运输: 03 定额针对不同的运输方式, 限定了运距的上限: 人工 200, 人力车 500, 推土机 100, 装载机 200, 铲运机 500, 机动翻斗车 500, 拖拉机、 自卸汽车虽未限定运距上限, 但仅适用 于 2以内的土石方运输, 运距超过 2时, 全部运距执行当地有关部门相应规定。 ( 1) 本章调整了部分运输方式的运距上限: 人工 100, 人力车 200, 装载机 100。其余运 输方式运距上限的规定, 与 03 定额相同。 ( 2) 本章明确规定, 土石方运输按施工现场范围内运输编制。在施工现场范围之外的市政道路上运输, 不适用本定额。 本章认为, 汽车在城市市政道路上行驶, 无论道路的平整度、 开阔度、 弯曲度、 道路标识等各个方面, 都与施工现场内的道路条件大不相同。只要汽车按相关规定洁净出场、 规范覆盖, 与运输其它 货物基本没有区别。因此, 自卸汽车、 拖拉机运输子目, 本章设置了基本运距1km、 和每增加 1km( 含 1km 以内) 两个子目, 虽未设定运距上限, 但仅限于施工现场范围内增加运距。弃土外运、 以及弃土处理等其它费用, 按各地的有关规定执行。九、 平整场地: 03 定额规定, 若挖填土方厚度超过30cm 时, 挖填土方工程量按相应规定计算, 但仍应计算平整场地。 本章规定, 挖填土方厚度超过30cm 时, 全部厚度( 含 30cm) 按一般土方相应规定另行计算, 但仍应计算平整场地。 任何情况下, 总包单位均应全额计算一次平整场地。 13 计量规范附录 A 规定, 建筑物场地厚度30cm 的挖、 填、 运、 找平, 应按平整场地编码列 项。 本章的规定, 与 13 计量规范附录 A 的主要区别, 就在于是不是”就地”、 是不是包括”运”。两 处规定不交叉、 不冲突, 后者的范围更宽泛, 前者完全在后者的涵盖之下。因此, 这个区别和不一致, 对于定额的执行、 清单的编制都没有丝毫影响。 十、 竣工清理: 03 定额规定, 竣工清理, 系指建筑物内、 外围四周 2范围内建筑垃圾的清理、 场内运输和指定 地点的集中堆放。 本章规定, 竣工清理, 系指建筑物( 构筑物) 内、 四周外围 2范围内建筑垃圾的清理、 场内运 输和场内指定地点的集中堆放, 建筑物( 构筑物) 竣工验收前的清理、 清洁等工作内容。 任何情况下, 总包单位均应全额计算一次竣工清理。 十一、 基础( 地下室) 周边回填材料: 03 定额设置了基础周边回填砂、 石屑、 石渣三个子目。 基础( 地下室) 周边回填材料与第二章地基处理与边坡支护工程中换填材料, 劳动对象、 施工方式几近相同。为避免项目雷同, 本章未设置基础( 地下室) 周边回填材料的定额子目。 回填, 也需要压实, 也有相应的质量要求, 但施工难度小于换填。 实际需要时, 按第二章地基处理与边坡支护工程第二节填料加固相应子目, 人工、 机械乘以系数 0.90。 十二、 本章其它人材机调系数的说明: (1)人工挖一般土方、 沟槽土方、 基坑土方, 6m深度7m 时, 按深度6m 相应子目人工乘以系 数 1.25; 7m深度8m 时, 按深度6m 相应子目人工乘以系数 1.252; 以此类推。 (2)在强夯后的地基上挖土方和基底钎探, 相应子目人工、 机械乘以系数 1.15。 (3)满堂基础垫层底以下局部加深的槽坑, 按槽坑相应规则计算工程量, 相应子目人工、 机械乘以系数 1.25。 (4)小型挖掘机, 系指斗容量0.30m3 的挖掘机, 适用于基础( 含垫层) 底宽1.20m 的沟槽土方 工程、 或底面积8m2 的地坑土方工程。 (5)推土机推运土( 不含平整场地) 、 装载机装运土土层平均厚度0.30m 时, 相应子目人工、 机 械乘以系数 1.25。 (6)挖掘机挖筑、 维护、 挖掘施工坡道( 施工坡道斜面以下) 土方, 相应子目人工、 机械乘以系数 1.50。 工程量计算规则变化一、 基础施工的工作面宽度: ( 1) 工作面宽度的含义: 构成基础的各个台阶( 各种材料) , 均应按下列相应规定, 满足其各自工作面宽度的要求。 各个台阶的单边工作面宽度, 均指在台阶底坪高程上、 台阶外边线至土方边坡之间的水平宽度。 如图 C1、 C2、 C3。 基础的工作面宽度, 是指基础的各个台阶( 各种材料) 要求的工作面宽度的”最大者”( 使得 土方边坡最外者) 。如中图。 在考查基础上一个台阶的工作面宽度时, 要考虑到由于下一个台阶的厚度所带来的土方放坡 宽度( Kh1) 。如中图。 土方的每一面边坡( 含直坡) , 均应为连续坡( 边坡上不出现错台) 。如中图。 ( 2) 工作面宽度的规定: 03 定额和 13 计量规范附录 A 规定的工作面宽度( 详下表) 基本一致。多数意见认为, 该尺寸稍 小, 要求工作面宽度的具体情况涉及面太窄, 满足不了基础施工的实际需要。 本章规定, 基础施工的工作面宽度, 按设计规定计算; 设计无规定时, 按施工组织设计规定计算; 施工组织设计无规定时, 自基础( 含垫层) 外沿向外, 按下列规定计算: 基础材料不同、 或做法不同时, 其工作面宽度按下表计算。 基础施工单面工作面宽度计算表基础材料 单面工作面宽度( mm) 本章 03 定额 砖基础 200 200 毛石、 方整石基础 250 150 混凝土基础( 支模板) 400 300 混凝土基础垫层( 支模板) 150 100、 300 基础垂直面做砂浆防潮层 400( 自防潮层外表面) 基础垂直面做防水层或防腐层 1000( 自防水、 防腐层外表面) 800 支挡土板 100( 在上述宽度外另加) 100 基础施工需要搭设脚手架时, 其工作面宽度, 条形基础按 1.50m 计算( 只计算一面) ; 独立基 础按 0.45m 计算( 四面均计算) 。 基坑土方大开挖需做边坡支护时, 基坑内施工各种桩时, 其工作面宽度均按 2.00m 计算。 管道施工的工作面宽度, 按下表计算。 管道施工单面工作面宽度计算表管道材质 管道基础( 含垫层) 宽度( 无基础时指管道外径) ( mm) 500 1000 2500 2500 混凝土管、 水泥管 400 500 600 700 其它管道 300 400 500 600 二、 基础土方放坡: ( 1) 土方的放坡坡度: 03 定额规定的土方放坡坡度, 没有下表中的机械槽坑上作业一列。 13 计量规范附录 A 的土壤分为三类, 因此, 其放坡坡度也与本章不同。 本章规定, 土方放坡的起点深度和放坡坡度, 设计、 施工组织设计无规定时, 按下表计算: 土方放坡起点深度和放坡坡度表土壤类别 起点深度( m) 放坡坡度 人工挖土 机械挖土 基坑内作业 基坑上作业 槽坑上作业 普通土 1.20 10.50 10.33 10.75 10.50 坚土 1.70 10.30 10.20 10.50 10.30 ( 2) 土方放坡的起点深度: 03 定额规定, 土类为混合土质时, 开挖深度大于 1.5m, 允许放坡。其放坡系数按不同土类厚度, 加权平均计算综合放坡系数。 本章规定, 混合土质的基础土方, 其放坡的起点深度和放坡系数, 按不同土类厚度加权平均计算。 ( 3) 土方放坡的坡脚位置: 03 定额规定, 计算土方放坡深度时, 垫层厚度小于 200 mm 时, 不计算垫层的厚度, 如( a) 图; 垫层厚度大于 200 mm 时, 应计算垫层的厚度, 如( b) 图。 13 计量规范附录 A 规定, 槽、 坑做基础垫层时, 放坡自垫层上表面开始计算。 根据施工现场土方开挖的实际情况, 同时为了简化工程量计算, 本章规定, 基础土方放坡, 自基础( 含垫层) 底标高算起。 ( 4) 土方开挖实际未放坡、 或实际放坡小于本章相应规定时, 仍应按规定的放坡系数计算土方工程量。 三、 条形基础的沟槽长度: 关于条形基础的沟槽长度, 03 定额规定: ( 1) 外墙沟槽, 按外墙中心线长度计算。 ( 2) 内墙沟槽, 按设计图示( 相交墙体) 基础( 含垫层) 底面之间的净长度计算。 ( 3) 框架间墙沟槽, 按柱基础( 含垫层) 底面之间的净长度计算。如下图。 04 清单计价办法、 08 计量规范附录 A 均规定, 挖基础土方按设计图示尺寸以基础垫层底面积乘以挖土深度计算。13 计量规范附录 A 规定, 挖沟槽土方按设计图示尺寸以基础垫层底面积乘以挖土 深度计算。 即 沟槽土方体积= 基础垫层底面积挖土深度 =( 基础垫层长度基础垫层宽度) 挖土深度 = 基础垫层长度( 基础垫层宽度挖土深度) = 基础垫层长度沟槽断面面积 本章按 13 计量规范附录 A 的口径规定, 条形基础的沟槽长度, 设计无规定时, 按下列规定计算: ( 1) 外墙条形基础沟槽, 按外墙中心线长度计算。 由于第二章规定, 外墙条形基础垫层, 按外墙中心线长度计算。因此, 本条规则与”外墙条形基础沟槽, 按外墙条形基础垫层净长度计算”等价。 ( 2) 内墙条形基础沟槽, 按内墙条形基础的垫层( 或基础底坪) 净长度计算。 ( 3) 框架间墙条形基础沟槽, 按框架间墙条形基础的垫层( 基础底坪) 净长度计算, 显然, 本章的规定, 与 03 定额的规定是不同的。如下图。 四、 岩石爆破后的人工检底修边: 03 定额针对岩石爆破, 设置了修整基底、 修整边坡共 6 个子目。实际工程中, 对于修整边坡的面积比重和修整工作量大小, 时有争议。 本章删除了 03 定额的修整边坡子目, 将其工作量按占坑底面积的一定比重、 综合进了检底子目, 形成了检底修边综合子目。因此, 本章规定, 爆破岩石清渣后的人工检底修边, 按岩石爆破的规定尺 寸( 含工作面宽度和允许超挖量) , 以基坑底面积计算。 五、 平整场地: ( 1) 03 定额规定, 平整场地按建筑物首层结构外边线, 每边各加 2m 计算。 为与 13 计量规范附录 A 统一计算口径, 本章平整场地子目, 综合了建筑物周边外扩 2m 的人工、 或机械消耗。 因此, 本章规定, 平整场地按设计图示尺寸, 以建筑物首层建筑面积计算。建筑物地下室结构外边线突出首层结构外边线时, 其突出部分的建筑面积合并计算。 ( 2) 建筑物首层外围, 若计算 1/2 面积、 或不计算建筑面积的构造需要配置基础、 且需要与主体结构同时施工时, 计算了 1/2 面积的( 如: 主体结构外的阳台、 有柱混凝土雨篷等) , 应补齐全面 积; 不计算建筑面积的( 如: 装饰性阳台等) , 应按其基准面积合并于首层建筑面积内, 一并计算平 整场地。 基准面积, 是指同类构件计算建筑面积( 含 1/2 面积) 时所依据的面积。如, 主体结构外阳台的 建筑面积, 以其结构底板水平投影面积为基准, 计算 1/2 面积, 那么, 配置基础的装饰性阳台也按其 结构底板水平投影面积计算平整场地等。 六、 竣工清理: 03 定额规定, 竣工清理按建筑物勒脚以上外墙外围水平面积乘以檐口高度, 以立方米计算。 本章规定, 竣工清理, 按设计图示尺寸, 以建筑物( 构筑物) 结构外围( 四周结构外围及屋面板顶坪) 内包的空间体积计算。 具体地说, 建筑物内、 外, 凡产生建筑垃圾的空间, 均应按其全部空间体积计算竣工清理。这主要包括: ( 1) 建筑物按全面积计算建筑面积的建筑空间, 如: 建筑物的自然层等,按下式计算: 竣工清理 1=( 建筑面积相应结构层高) ( 2) 建筑物按 1/2 面积计算建筑面积的建筑空间, 如: 有顶盖的出入口坡道等, 按下式计算: 竣工清理 2=( 建筑面积2相应结构层高) ( 3) 建筑物不计算建筑面积的建筑空间, 如: 挑出宽度在 2.10m 以下的无柱雨篷, 窗台与室内 地面高差0.45m 的飘窗等, 按下式计算: 竣工清理 3=( 基准面积相应结构层高) ( 4) 不能形成建筑空间的设计室外地坪以上的花坛、 水池、 围墙、 屋面顶坪以上的装饰性花架、 水箱、 风机和冷却塔配套基础、 信号收发柱塔( 以上仅计算主体结构工程量) 、 道路、 停车场、 厂区 铺装( 以上仅计算面层工程量) 等, 应按其主要工程量乘以系数 2.5, 计算竣工清理。即 竣工清理 4=( 主要工程量2.5) ( 5) 构筑物, 如: 独立式烟囱、 水塔、 贮水( 油) 池、 贮仓、 筒仓等, 应按建筑物竣工清理的 计算原则, 计算竣工清理。 ( 6) 建筑物( 构筑物) 设计室内、 外地坪以下不能计算建筑面积的工程内容, 不计算竣工清理。七、 基底钎探: 03 定额仅在定额表中设置了基底钎探( 不含灌砂) 和钎探灌砂 2 个子目, 虽然没有基底钎探的定额说明和工程量计算规则, 但定额单位为 10 眼, 即, 按探孔的眼数计算。 本章按探眼布置的一般规律, 测算了每定额单位的探眼数量, 将 03 定额的钎探和灌砂合并为 1 个子目。故本章规定, 基底钎探按垫层( 或基础) 底面积计算。 本章定额使用中应注意的问题1. 沟槽土方, 按设计图示沟槽长度乘以沟槽断面面积, 以体积计算。 等坡沟槽土方体积的计算公式, 如下: 设, B 设计图示条形基础( 含垫层) 的宽度( ) C 基础( 含垫层) 工作面宽度( ) H 沟槽开挖深度( ) L 沟槽长度( ) K 土方综合放坡系数( 等坡) V 沟槽土方体积( 3) 则, V =( B + 2C + KH) H L 显然, S =( B + 2C + KH) H , 是等坡沟槽梯形断面的断面面积 若, 沟槽为混合土质, 则, V 坚=( B + 2C + KH 坚) H 坚 L V 普=( B + 2C + 2KH 坚+ KH 普) H 普 L 式中, H 坚 坚土深度( ) H 普 普通土深度( ) 2.地坑土方, 按设计图示基础( 含垫层) 尺寸、 另加工作面宽度、 土方放坡宽度, 乘以开挖深度, 以体积计算。 矩形等坡地坑土方体积的最直观、 最简单的计算公式, 如下: 设, A、 B 分别为设计图示矩形基础( 含垫层) 长边、 短边的宽度( ) C 矩形基础( 含垫层) 工作面宽度( ) H 地坑开挖深度( ) K 土方综合放坡系数( 等坡) V 地坑土方体积( 3) 则, V =( A2CKH) ( B2CKH) H1/3 K2H3 正方形( 矩形的特殊情况) 等坡地坑的土方体积, 也可用棱台体积公式计算。圆形等坡地坑的土方体积, 可用圆台体积公式计算。 应用式计算地坑土方体积, 不但计算结果准确, 而且公式中的数据直接来自于施工图纸、 或工 程量计算规则, 不需要任何中间计算, 计算过程简便。 地坑的土方体积, 也能够利用梯形体( 两底平行、 四个侧面均为梯形) 的体积计算公式计算。 即, V =1/6A1B1( A1A2) ( B1B2) A2B2H 应用式计算地坑土方体积, 首先要计算出地坑上底的两个边长, 然后才能利用公式, 很显然, 这要比直接利用式计算来得繁琐。 地坑的土方体积, 还能够利用拟柱体( 两底平行、 棱的顶点都在两平行平面内) 的体积计算公 式计算。 即, V =1/6( S14S 中S2) H 应用式计算地坑土方体积, 首先要计算出地坑上、 中、 下三个底面积才能利用公式, 很显然, 这比利用式计算繁琐, 比直接利用式计算来得更加繁琐。 矩形等坡地坑的土方体积, 下列计算方法, 理论上是错误的: 体积=中截面面积深度 少算约 35% 体积=( 上底面积下底面积) /2深度 多算约 610% 体积=1/3上底面积( 上底面积下底面积) 1/2下底面积深度 少算1 前两种算法不能满足 13 计量规范对工程量计算精度的要求; 用棱台体积公式计算误差率很小, 几乎接近于正确, 但要首先计算出基坑上、 下两个底面的面积才能利用公式。 3.一般土方, 按设计图示基础( 含垫层) 尺寸、 另加工作面宽度、 土方放坡宽度, 乘以开挖深 度, 以体积计算。 例如, 地下车库的土方, 实际上就是一个坑底面积大于 20m2 的大地坑。因此, 以上 关于矩形等坡地坑的体积计算方法, 均适用于矩形等坡的一般土方的体积计算。 4.土方运输, 按挖土总体积减去回填土( 折合天然密实) 总体积, 以 体积计算。 由于土石方开挖、 运输, 均按开挖前的天然密实体积计算。土方回填, 按回填后的竣工体积计算。因此, 上式中, 回填土总体积, 应折算为天然密实体积。 即: 余土运输体积=挖土总体积回填土总体积 =挖土总体积回填土( 折合天然密实) 总体积 若所有回填均为夯填, 则: 余土运输体积=挖土总体积夯填土总体积1.15 上式计算结果, 为正值时, 为余土外运; 为负值时, 为取土内运。第二章 地基处理与边坡支护工程定额说明一、 本章共三节, 第一节地基处理 104 个子目, 第二节基坑与边坡支护 37 个子目, 第三节排水与降水 31 个子目, 共 172 个子目, 适用于本省区域内的工业与民用建筑的新建、 扩建、 改建工程。二、 新增的机械碾压垫层子目适用于厂区道路垫层采用压路机械的。 垫层说明第2条, ”垫层定额按地面垫层编制。若为基础垫层, 人工、 机械分别乘以下列系数: 条形基础1.05, 独立基础1.10, 满堂基础1.00。若为场区道路垫层, 人工乘以系数0.9。” 此说明中的垫层, 指的是机械振动方式铺设的垫层, 机械碾压垫层子目本就适用于厂区道路垫层, 因此人工不需要乘以0.9。三、 新增的土工合成材料子目适用于软弱地基加固工程。 根据实际施工需要, 增加土工布、 土工格栅共4个子目, 适用于厂区路基加固, 或调整渗透系数的基础工程设施。四、 本章桩基础相关说明仅适用于支护桩, 工程桩相关说明详见相应章节。 五、 新增的地下连续墙适用于黏土、 砂土及冲填土等软土层; 导墙土方的运输、 回填, 套用”第一 章土石方工程”相应项目; 废泥浆处理及外运套用”第一章土石方工程”相应项目; 钢筋加工套用”第 五章钢筋及混凝土工程”相应项目。 六、 关于排水与降水子目: 根据实际施工需要, 增加大口径深井打井及降水共2个子目。工程量计算规则变化一、 增加填料加固计算规则: 按设计图示尺寸以体积计算。 二、 增加土工合成材料计算规格: 按设计图示尺寸以面积计算, 平铺以坡度15%为准。 三、 增加注浆地基计算规则: ( 1) 分层注浆钻孔按设计图示钻孔深度以长度计算, 注浆按设计图纸注明的加固土体以体积计 算; ( 2) 压密注浆钻孔按设计图示深度以长度计算。注浆按下列规定以体积计算: a.设计图纸明确加固土体体积的, 按设计图纸注明的体积计算; b.设计图纸以布点形式图示土体加固范围的, 则按两孔间距的一半作为扩散半径, 以布点边线 各加扩散半径, 形成计算平面, 计算注浆体积; c.如果设计图纸注浆点在钻孔灌注桩之间, 按两灌注桩间距的一半作为每孔的扩散半径, 依此 圆柱体积计算注浆体积。 四、 定额凿桩头子目适用于工程桩凿桩头, 本章的凿桩头子目适用于深层搅拌水泥桩、 三轴水泥搅拌桩、 高压旋喷水泥桩定额子目, 按凿桩长度乘以桩断面面积以体积计算。工程桩凿桩头详见”第 三章桩基础工程”。 五、 定额规定”灰土桩、 砂石桩、 水泥桩, 均按设计桩长( 包括桩尖) 乘以设计桩外径截面积, 以立方米计算。”本定额把灰土桩、 砂石桩归为填料桩小节, 增加三轴水泥搅拌桩、 预钻孔道高压旋喷桩( 摆喷) 水泥桩, 计算规则改为: 填料桩、 深层水泥搅拌桩按设计桩长( 有桩尖时包括桩尖) 乘以设计桩外径截面积, 以体积计算。填料桩、 深层水泥搅拌桩截面有重叠时, 不扣除重叠面积。 ( 2) 预钻孔道高压旋喷( 摆喷) 水泥桩工程量, 成( 钻) 孔按自然地坪标高至设计桩底的长度 计算, 喷浆按设计加固桩截面面积乘以设计桩长以体积计算。 ( 3) 三轴水泥搅拌桩按设计桩长( 有桩尖时包括桩尖) 乘以设计桩外径截面积, 以体积计算。 ( 4) 三轴水泥搅拌桩设计要求全断面套打时, 相应定额的人工及机械乘以系数 1.5, 其余不变。六、 对深层搅拌水泥桩、 三轴水泥搅拌桩、 预钻孔道高压旋喷( 摆喷) 水泥桩的说明: ( 1) 深层水泥搅拌桩是利用水泥、 石膏粉等材料作为固化剂, 采用深层搅拌机械, 在地基深处 就地将软土和固化剂强制搅拌, 利用固化剂和软土之间所产生的一系列物理、 化学反应, 使软土硬结 成具有整体性、 水稳定性和一定强度的地基。水泥搅拌桩互相搭接形成搅拌桩墙, 既能够用于增加地 基承载力和作为基坑开挖的侧向支护, 也能够作为抗渗漏止水帷幕。 ( 2) 三轴水泥搅拌桩是以多轴型钻掘搅拌机在现场向一定深度进行钻掘, 同时在钻头处喷出水 泥系强化剂而与地基土重复混合搅拌, 在各施工单元之间则采取重叠搭接施工, 然后在水泥土混合体 未结硬前插入 H 型钢或钢板作为其应力补强材, 至水泥结硬, 便形成一道具有一定强度和刚度的、 连 续完整的、 无接缝的地下墙体。 ( 3) 预钻孔道高压旋喷( 摆喷) 水泥桩分为单重管法、 双重管法、 三重管法。双重管旋喷是在 注浆管端部侧面有一个同轴双重喷咀, 从内喷咀喷出 20MPa 左右的水泥浆液, 从外喷咀喷出 0.7MPa 的压缩空气, 在喷射的同时旋转和提升浆管, 在土体中形成旋喷桩。三重管旋喷使用的是一种三重注 浆管, 这种注浆管由三根同轴的不同直径的钢管组成, 内管输送压力为 20MPa 左右的水流, 中管输送 压力为 0.7MPa 左右的气流, 外管输送压力为 25MPa 的水泥浆液, 高压水、 气同轴喷射切割土体, 使 土体和水泥浆液充分拌和, 边喷射, 边旋转和提升注浆管形成较大直径的旋喷桩。 高压旋喷桩适用 于地基加固和防渗, 或作为稳定基坑和沟槽边坡的支挡结构。 七、 03 定额没有地下连续墙子目, 根据实际施工需要本定额增加地下连续墙相应子目, 增加地下 连续墙相关计算规则: 现浇导墙混凝土按设计图示, 以体积计算; 现浇导墙混凝土模板按混凝土与模板接触面的面积, 以面积计算。成槽工程量按设计长度乘墙厚及成槽深度( 设计室外地坪至连续墙底) , 以体积计算; 锁扣管以”段”为单位( 段指槽壁单元槽段) , 锁口管吊拔按连续墙段数计算, 定额中已包括锁口管 的摊销费用; 清底置换以”段”为单位( 段指槽壁单元槽段) ; 连续墙混凝土浇注工程量按设计长度乘以墙厚及墙身加 0.5m, 以体积计算; 凿地下连续墙超灌混凝土设计无规定时, 其工程量按墙体断 面面积乘以 0.5m, 以体积计算。 八、 根据实际施工需要增加大口径深井降水相应子目, 大口径深井降水打井按设计文件( 或施工 组织设计) 规定的井深, 以长度计算。降水抽水按设计文件或施工组织设计规定的时间, 以台日计算。 本章定额使用中应注意的问题1.垫层: 地面垫层按室内主墙间净面积乘以设计厚度, 以体积计算。计算时应扣除凸出地面的构筑物、 设备基础、 室内铁道、 地沟以及单个面积0.3 的孔洞、 独立柱等所占体积; 不扣除间壁墙、 附墙烟 囱、
