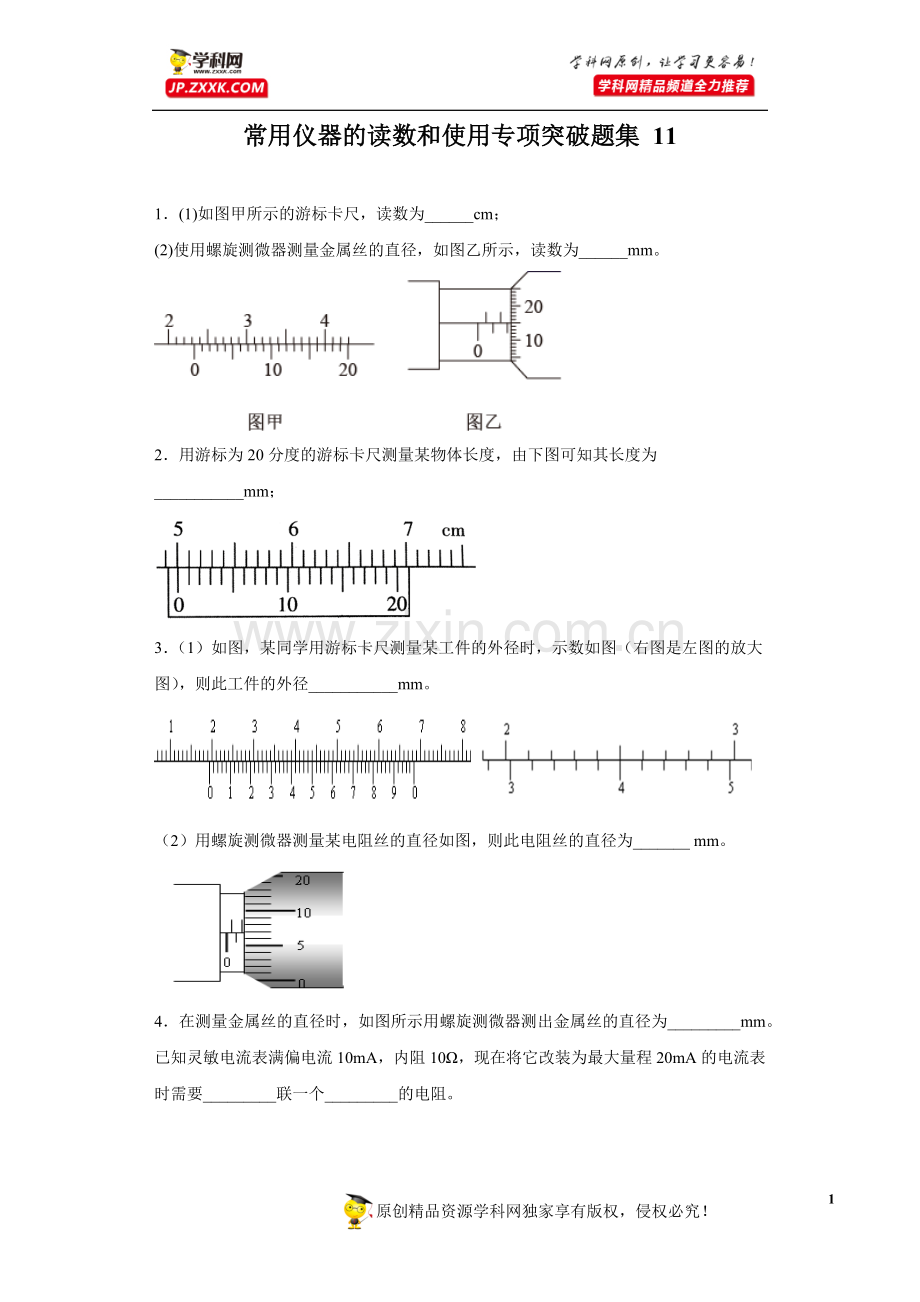

常用仪器的读数和使用专项突破题集 11

1．(1)如图甲所示的游标卡尺，读数为______cm；
(2)使用螺旋测微器测量金属丝的直径，如图乙所示，读数为______mm。

2．用游标为20分度的游标卡尺测量某物体长度，由下图可知其长度为___________mm；

3．（1）如图，某同学用游标卡尺测量某工件的外径时，示数如图（右图是左图的放大图），则此工件的外径___________mm。

（2）用螺旋测微器测量某电阻丝的直径如图，则此电阻丝的直径为_______ mm。

4．在测量金属丝的直径时，如图所示用螺旋测微器测出金属丝的直径为_________mm。已知灵敏电流表满偏电流10mA，内阻10Ω，现在将它改装为最大量程20mA的电流表时需要_________联一个_________的电阻。

5．如图所示的螺旋测微器的读数是___________。

6．正确读出图中各表的读数：

（1）如图1，接0-3V量程时读数为________V；接0-15V量程时读数为_____V。
（2）如图2，接0-0.6A量程时读数为___________A。
（3）螺旋测微器的读数是___________mm，游标卡尺的读数是________cm。

7．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
(1)如图甲所示，用游标为20 分度的卡尺测量其长度，可知其长度为___________mm。

(2)用螺旋测微器测量其直径，如图乙所示，可知其直径为___________mm。
(3)用多用电表的电阻“×10”挡，按正确的操作步骤测量此圆柱体的电阻，表盘的示数如图所示，则该电阻的阻值约为___________Ω。
8．一同学用螺旋测微器测量金属丝的直径，其示数如图甲所示，读数为___________；某同学在一次电学实验测量电压时，电压表的表盘及指针位置如图乙所示，其读数为___________V。

9．完成下列读数：如图所示，螺旋测微器的示数为______mm。用游标为50分度的游标卡尺测量某工件的长度时，此示数为______mm。

10．(1)已知用不同的工具测量某物体的长度时，有下列不同的结果：
A．3.4cm B．3.37cm C．3.372cm D．3.3721cm
其中，用最小分度值为厘米的刻度尺测量的结果是_____________。用游标尺上有10个等分刻度的游标卡尺测量的结果是__________。（填相应选项的字母）
(2)如图为一简易多用表的内部电路原理图，其中G为灵敏电流计，S为单刀多掷电键（功能键）表内两恒压直流电源的电动势不相等，且E1＜E2。由图可知，欲测电压时，应将功能键置于________位置；欲测电阻时，应将功能键置于________位置。在测电流的两个位置中，将功能键置于___________位置时电流的量程较大。

11．某同学用螺旋测微器测量一圆柱形金属工件的直径，测量结果如图所示，该工件的直径为___________mm。

12．(1)如图所示的两把游标卡尺，它们的读数依次为______mm，________mm。

(2)使用螺旋测微器测量两个金属丝的直径，示数如图所示，则图（a）、（b）金属丝的直径分别为_____mm，________mm。
