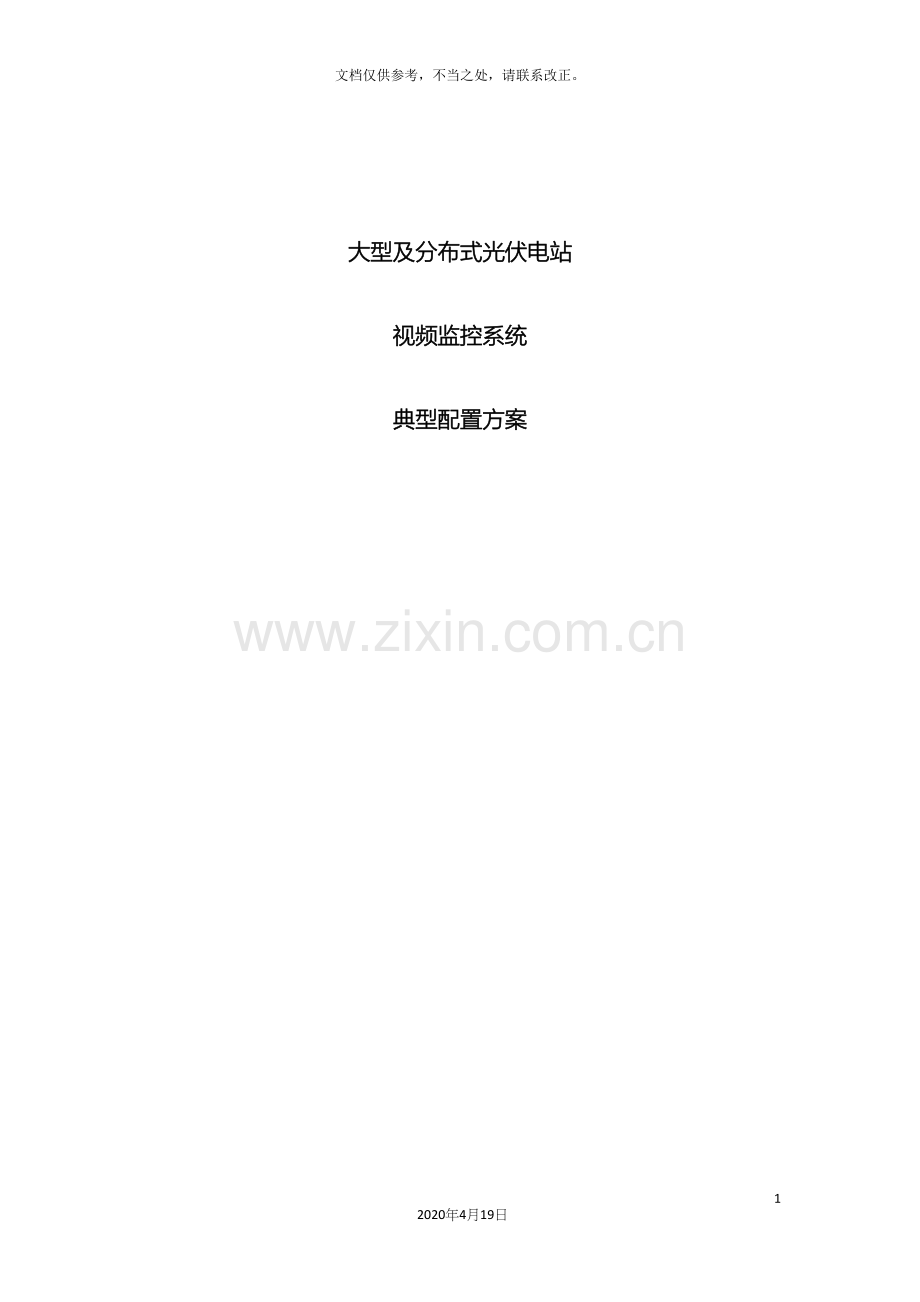

大型及分布式光伏电站视频监控典型配置方案.docx

大型及分布式光伏电站视频监控典型配置方案642020年4月19日文档仅供参考，不当之处，请联系改正。大型及分布式光伏电站视频监控系统典型配置方案目 录（一）大型光伏电站视频监控系统1一、概述11.1项目概述11.2设计依据11.3设计原则2二、系统概述32.1 概述32.2建设原则32.3 功能概述4三、供货范围53.1 供货范围53.2视频监控点分布61）监控点分布62）摄像机选型73）监控点部署8四 系统技术方案94.1 系统结构94.2系统组成及功能104.2.1 前端监控点104.2.2 传输通信网104.2.3 监控中心114.3 设备功能及技术参数114.3.1设备功能114.3.2设备技术参数154.4配套工程204.4.1 供电电源及接地204.4.2 防雷要求204.4.3 工作环境条件214.4.4 存储环境条件21（二）分布式光伏电站视频监控系统22一、概述221.1 总述221.2 视频监视范围22二、供货范围22三、系统功能25四 设备性能参数27（三） 视频选型原则33（一）大型光伏电站视频监控系统一、概述1.1项目概述根据“无人值班，少人值守”的需要，为了提高对XX太阳能光伏电站工程现场监控的能力，最大程度的掌握现场的实时情况，保障安全生产和规范化管理，在重点区域建设公共安全视频监控系统。视频监控系统主要考虑对全站主要电气设备、关键设备安装地点以及周围环境进行全天候的图像监视，以满足电力系统安全生产所需的监视设备关键部位的要求，同时，该系统可实现光伏电站安全警卫的要求。环境条件：XX地区。1.2设计依据设计按国家和地方相关规范与标准，详细如下：标准号标准名称DB33- 安全防范系统GA308- 安全防范系统验收原则GBJ115-87工业企业通信接地设计规范GBJ16-87建筑设计防火规范GB50174-93电子计算机机房设计规范GBJ57-83建筑防雷设计规范GB50198民用闭路监视电视系统工程技术规范GA/T75-94安全防范工程程序与要求JGJ/Tl6-92民用建筑电气设计规范GBJ42-84建筑结构设计统一标准GBJ115-87工业电视系统工程设计规范GB8566-88计算机软件开发规范GB50168-92电气装置安装工程电缆线路施工及验收规范GB3047.1 面板、架和柜的基本尺寸系列GA 27-92对风险等级和安全防护级别的规定GA/T 74-94安全防范系统通用图形符号1.3设计原则系统总的设计方针是“连续、实用、可靠、先进、标准、开放”。为贯彻和落实这一方针，在进行系统设计时要充分遵循综合比较、统筹兼顾的原则，质量第一、可靠性第一的原则和标准化、规范化、局部视频监控系统服从视频监控中心平台的原则，同时还要做到因地制宜、经济实用，在系统设计阶段就应处理好本系统的先进性和实用性之间的关系、系统建设和系统管理之间的关系，以确保本系统能完全达到预期的建设目标。1、安全性原则：采用多种防范措施，防止误操作、漏操作和随意破坏，2、可靠性原则：为了整个系统能够长期稳定、高效可靠地正常运行，采用国际上知名厂商的产品，并能及时实现对故障的分析、隔离和排除。3、先进性原则：采用国际上先进的、成熟的数字技术，使整个系统的设计建立在高起点上。系统设计要有一定的超前性，不但能够满足当前的实际需要，而且要满足将来进一步发展的需要。4、实用性原则：整个系统简单、经济、实用，不作过多复杂和设计，能完全满足当前的实际需求，而且极易操作。5、开放性原则：整个系统均支持现有新改进的国际工业标准，而且是为支持多厂家的产品而设计的。6、兼容性：便于今后设备的增加和升级，更能保障系统的耐用和系统的更新。7、实用性原则：实用是指要求所采用的产品和技术经过了市场的考验，能满足当前信息建设系统的需要。具体体现为：8、标准化：采用采用符合现行国家和行业有关标准的产品、设备和器材，系统的建设符合有关标准。9、开放性和可扩展性原则：为了保证已有投资以及户不断增长的业务需求，系统须具有灵活的结构并留有合理的扩充余地。系统采用开放性硬件平台，标准化和模块化部件，以便用户根据需要进行适当的变动与扩充。10、兼容性：对系统原有的设备可互联兼容。11、共享性：系统的数据能够共享。具体体现为：能够经过计算机网络浏览和存储安防监控系统的图像，实现远程操控。12、安全性：安全性是指系统自身必须安全。具体体现为：产品或系统自身的安全设备和系统本身要能防高温、低温、温热、烟雾、霉菌、雨淋，并能防辐射、防电磁干扰（电磁兼容性）、防冲击、防碰撞、 防跌落等。设备和系统的运行安全包括防火、防雷击、防爆、防触电等，设备和系统在合理的运行环境下运行。对操作者的安全设备和系统应该保证对操作者不产生安全威胁或采取了安全防范措施尽量减少安全威胁。13、经济性：在满足系统性能、功能以及考虑到在可预见期间内仍不失其先进性的前提下，尽量使整个系统所需投资合理。14、可维护性：即使是最先进的系统，也有随时间的推移而落后的可能。二、系统概述2.1 概述XX太阳能光伏并网电站工业电视系统，包括前端摄像机、中间传输线缆及传输方案、后台的设备组成及运行方式等，满足的各项要求，同时具备后续扩充与升级的功能。XXX管理者在调度办公室能够远程监控、调取画面。2.2建设原则视频监控系统本着总体设计与分处实施相统一，改进完善与新建扩建相统一，先进性、实用性、可靠性和安全性相统一的原则。视频监控系统的前端监控现场和信息传输部分的设计除了遵守总的设计原则外，还遵守以下建设原则：（1）采用世界上先进的视频监控技术、方法和设备，以及先进的网络通信的技术、方法和设备，并考虑其发展趋势，选用与网络技术发展潮流相一致的产品，保持技术上的先进性和延伸性，保证系统具有较长的生命周期。（2）在前端监控现场和信号传输设计中，要紧密结合XX 10MW太阳能光伏并网电站信息化建设的实际要求，充分考虑系统的实用性和可操作性。（3）本次所选的品牌将选用美国佳普斯Kinpus，建设方案中采用的前端设备和编码设备和后台设备的编码相一致，而且能满足中控室及厂区后台控制的要求。（4）前端设备技术规格和功能参数等需达到招标要求，具备远程访问、远程控制、多种录像方式、设备管理、日志管理、本地储存等基本功能。（5）前端监控现场和信号传输的设计要考虑到投入使用后的情况，如无人值班、人员维护等，要求视频采集设备具有自动故障报警、视频丢失报警等功能。（6）设备安装现场的立杆要求安装避雷针，对视频采集和发射接收设备需要安装防雷设施，要求具备视频防雷、电源防雷、信号防雷。（7）要求实现网络视频实时传输，视频图像达到PAL制每秒25帧，NTSC制每秒30帧，远程图像要求采用MPEG4算法或H.264+等先进压缩算法，图像分辨率需达到CIF或D1。（8）在各区域针对现场实际情况进行方案设计和设备选型时，选用符合国际标准的软件和设备，需要充分考虑系统扩充和升级的要求，以保证系统具有较强的扩展能力和良好的可伸缩性，保护用户的投资。2.3 功能概述视频监控系统应用：（1）视频监控系统现场的安装以有线传输方式为主，同时利用现有的升压站网络进行远程的监控，能实现其它地方各级之间的互联互通。（2）建设视频监控系统，实时传输机房设备直观清晰的画面，并具备相关远程控制等功能。电站视频监控系统的功能：（1）实时视频监视功能。（2）前端云台及球机具备镜头变焦、水平360度方位监控，后台平台及监控客户端能实现远程监控等功能。（3）录像和画面捕捉功能。（4）系统管理维护功能。（5）监视告警功能。（6）前端编码器经过网络实现与远程WEB平台的互联互通的功能。视频监控系统工程前端视频监控点分散、环境条件差，满足以下性能：（1）所采用的设备是当前行业最先进的设备。（2）所选择的通信方式，满足视频图像清晰度高、实时性强、信道传输稳定等要求。（3）采用的设备应具有管理、维护和自启动能力，监控现场设备功耗低且适合在水电站周围的环境气候条件下长期连续运行。（4）采用传输的特点。（5）设备运行可靠，故障率低。三、供货范围3.1 供货范围根据施工现场的环境与需求，在XX 太阳能光伏并网电站完成视频监控系统前端15个监控点的设备供货和安装施工等工作，前端设备包括室外云台摄像机5套，室内一体化球机10套，配置机柜安装视频处理机DVR。在开关站室外安装5套摄像机，在机房、配电房安装11套摄像机。供货范围序号名称型号品牌数量单位备注一、前台设备1液晶监视器ML22(22液晶）TCL1套面板类型:22英寸高清液晶屏,物理分辨率:16801050, 2 视频处理机KP-CN3416BKINPUS1套16路输入（含一分四分配器与2T硬盘）3 一体化彩色摄像机KP-1150NB-2LKINPUS5套27倍光学变焦10倍电子放大4 红外球型云台（配上面的14台一体机）KP-CK63307IKINPUS5套统一用红外球型云台含架，护罩，80米红外灯5 一体化球型彩色摄像机KP-CK6016NBKINPUS10套室内6主动红外对射报警器ABH-100S艾礼富1对围墙7三合一防雷器CV3-220雷迅5套室外摄像机用8机柜2200*600*600许继1套颜色RAL70359电源线RVV2*1.0易初3000米建议长度10 控制线RVVP2*1.0易初3000米建议长度11视频线75-5 128#易初3000米建议长度12安装支架0套室外摄像机使用，现场施工提供，按实际所需二、后台设备1图像监控主机HP COMPAQ8000HP1套2T硬盘（选用速度较快的服务器）2系统软件KINPUSKINPUS1套3交换机（带防火墙功能）ASA5505-UL-BUN-K9思科1套8个端口 具有端口映射、域名解析功能4投影仪EH-TW3700C爱普生1套投影技术：3LCD ，亮度： ，流明 对比度：50000:1， 标准分辨率：19201080， 屏幕比例：16:10， 投影尺寸：30-300英寸， 灯泡寿命：4000小时 ，整机功率：284W，待机功率：0.4W ，产品重量：7.5kg ，投影距离：0.87-19.15m 灯泡类型：超高压汞灯 ，区域：应用高海拔模式5四维矩阵键盘KP-CK6023JKINPUS1套6操作台3联1套国产，定做7协议转换器2M-ETH许继1对2M转ETH3.2视频监控点分布站端摄像机是整个综合监控系统的视频信号源，主要负责对全站主要电气设备、安装地点及周边环境进行全天候的视频监视，同时能与其它子系统进行报警联动，满足生产运行对安全、巡视的要求。1）监控点分布升压站是输变电网的枢纽，安装有大量一次设备，还配套有二次设备、计算机设备、通信设备，任何设备都关系到升压站的安全运行，同时场地环境也影响着设备的运行状况。升压站的建议摄像机数量为15个左右，可采用如下分布：l 升压站大门：监视进出升压站人员及车辆的情况。l 升压站围墙：对升压站周界进行防入侵监视，安防设备报警能联动视频。l 升压站全景：全面了解升压站的现场情况，监视进出升压站、建筑物、设备场地的人员、车辆，监视设备场地的环境状况。l 主变场地：监视升压站主变的外观状态、油位、档位、套管、瓷瓶、渗漏油、风扇状态等。l 110kV场地：监视该区域断路器、隔离开关、接地刀闸的外观状态、分/合状态；监视该区域CT、PT、避雷器和瓷瓶等的外观状态。l 35kV场地：监视该区域断路器、隔离开关、接地刀闸的外观状态、分/合状态；监视该区域电容器、CT、PT、避雷器和瓷瓶等的外观状态。l 高压室：监视升压站内高压室（所用变室）的环境情况，运行设备的外观状况。l 室内重要区域：监视进出室内（主控室、主控楼继保室、就地继保室、通信室、蓄电池室）的人员情况及室内设备的外观状态。2）摄像机选型站端摄像机的监控范围大小、视频采集质量将影响整个视频监控系统的质量，应结合升压站实际监控需要选择合适的产品和技术方法，保障视频监控的效果，我们在选择摄像机时可参考以下原则：l 围墙监控可采用智能跟踪球，越界报警联动平台弹视频窗口时，由于围墙范围广，智能跟踪球有助于及时定位并自动变焦看清可疑目标。l 大门及出入口监控可采用固定红外枪机，具备红外夜视功能，满足全天候24小时监控的需要。l 全景监控（主控楼顶）可采用高清球机，实现大范围监控的需要；根据客户需求，也可选用智能跟踪球。l 场地监控，可采用高速球机，实现大范围监控的需要；如需对细节（油位、油温）进行监控，也可选用高清球机或高清一体机。l 小范围的室内（通信室、蓄电池室）监控可采用固定枪机。l 大范围的室内（主控室、继保室、高压室）监控可采用高速球机，实现大范围监控的需要。l 模拟摄像机的清晰度应达到540线以上，网络标清有效像素达752*582，网络高清有效像素达720p以上。l 需要夜间摄像的监控点，为保障夜间低照度条件下的清晰度，采用的摄像机应具有彩转黑、低照度（彩色1.0LUX、黑白0.01LUX）功能。l 室外枪机需配置IP66等级的室外型防护罩。l 室外球需达到IP66防护等级。l 网络摄像机应具备开关量输出功能，以控制补光灯开启。l 所有IP摄像机除了网络口还需具备BNC接口，以便接入智能视频服务器。3）监控点部署序号监控位置部署摄像机类型1围墙一体化红外彩色摄像机2大门及出入口一体化红外彩色摄像机3全景（主控楼顶）一体化红外彩色摄像机4场地一体化红外彩色摄像机5室内（小范围）一体化球型彩色摄像机四 系统技术方案4.1 系统结构视频监控系统是对工作现场进行监视、录像，同时经过通信网络将实时图像或录像记录传回监控中心，为监控中心人员提供直观的现场视频信息，并经过远程访问的方式对前端现场的监控设备进行控制。系统结构图见下图：系统结构图电站视频监控系统包括前端监控现场、中心机房、传输系统、客户端、显示设备5部分，各自实现功能如下：（1）前端监控现场：主要由摄像机、云台等设备组成，实现视频信息的采集。（2）中心机房： 配置硬盘录像机进行录像存储，监视器进行实时显示以及回放等，配置监控主机进行整个系统管理。（3）传输系统：厂房范围内直接视频线传输，视频信息在本地进行压缩，然后经过以太网光猫将数据送到主控室。（4）客户端：主要为各局域网内用户，被授权用户可经过客户端软件或IE浏览器方式进行视频图像选择观看和控制。各用户能够拥有不同的权限，实现对各监视点的图像进行选择观看、查询、录像、回放等操作。 （5）显示设备：显示设备主要包括监视器、PC终端等。4.2系统组成及功能4.2.1 前端监控点4.2.1.1 前端监控点布置光伏阵列区域及开关站室外安装14套摄像机，在机房、配电房各安装11套摄像机。4.2.1.2 监控现场功能 前端监控现场设备由摄像机、视频服务器和其它配套设备组成，各设备的功能如下：（1）摄像机主要进行实时视频信息的采集，还具备镜头变焦、多方位监控等功能。（2）视频服务器接收摄像机的采集信息，并对其进行视频压缩及IP数据包处理，然后将处理完成后的数据经过网络端口传输给当地的IP网。（3）对每个室外一体化球型摄像机配置一个红外灯，满足监控现场夜间可监视的要求。（4）防止野外防雷击干扰等问题，为每个视频采集点安装电源、信号防雷模块，并构建可靠的接地网，实现前端设备的防雷保护功能。4.2.2 传输通信网为实现远程实时图像传输以及远程控制的要求，视频图像信号传输可采用光纤、同轴传输方式。传输过程能够采用不同的连接方式、或者集合几种不同的传输方式。了解每一种传输方式的特点对选择哪种网络传输方式来传输视频信息有指导作用。光纤传输是解决长距离视频监控传输系统的最佳解决方式，经过把视频及控制信号转换为光信号在光纤中传输。光纤传输具有衰减小、频带宽、不受电磁波干扰、重量轻、保密性好等一系列优点，主要应用于有线电视网络及高速宽带计算机网络，而在视频监控系统中，光纤传输也已成为长距离视音频及控制信号传输的首选方式。图 编码设备选用DVR的连接方式采集、编码设备选用网络摄像机的连接方式4.2.3 监控中心包括中控室和厂区，主要完成以下功能：（1）管理功能：包括用户管理、设备管理、任务管理、日志管理，并对所有客户端访问提供安全可靠的中心授权认证手段。（2）监控现场的实时数字图像、并进行图像切换控制、前端云台和镜头控制等。（3）存储功能：监控数据存储以前端分布式存储为主，满足监控中心保存重要数据的需求以及远程数字录像资料的检索与调用。（4）显示功能：支持多种画面浏览模式（大小画面，1/4/6/8/9/13/16屏画面、自定义）和多层多画面视频检索阅览方式，并满足在电子地图上直接调用视频监控图像的功能。4.3 设备功能及技术参数4.3.1设备功能1、彩色摄像机根据监控现场环境和监控范围合理选择摄像机，保证监控区域不留死角。摄像机必须能全天候工作，白天和晚上都能够拍摄清晰的录像。摄像机设备可选模拟或数字网络摄像机，有低照度的适应能力，具有超级动态功能，根据环境确定是否需要带有逆光自动补偿功能。具有电子光线控制、自动增益、白平衡选择、电子灵敏度提升等功能。具有浪涌保护和防雷击保护功能。所配解码器应具有开放的或兼容的控制协议以及标准控制接口。摄像机的技术参数应满足下列要求：固定摄像机图像传感器：CCD分辨率：彩色470电视线，黑白560电视线。最低照度：彩色0.1LUX, 黑白0.02LUX。信噪比50dB2、球形摄像机变焦镜头：变焦倍数18倍内置云台： 360连续旋转分辨率：彩色470电视线最低照度：彩色0.1LUX, 黑白0.01LUX网络传输清晰度：宽带情况下为D1(720576)或4CIF(704576)；窄带情况下为CIF（352288）水平。传输协议：支持TCP/IP、HTTP（超文本传输协议）、RTSP（实时流媒体传输协议）、SMTP（传递电子邮件协议）、FTP（文件传输协议）、NTP（网络时间协议）、DNS（网域名称系统）、DHCP（动态主机配置协议）等协议。采用MPEG4，高配置采用MPEG2或MPEG4第10部分H.264的视频压缩标准。控制方式：适合于任何PTZ控制协议。功能：支持移动侦测、侦测告警、报警触发联动，音频、本地视频存储可选。3、云台云台解码器可支持多种协议，至少包括Pelco-D和Pelco-P协议。供电电压：AC24V，50/60Hz最大负载：18kg水平旋转角度：0 355垂直旋转角度： +20 -90水平旋转角速度不小于6/s，垂直面旋转角速度不小于3/s转到次数不小于50万次传动方式：齿轮减速传动工作温度：-20 - +65防护等级室内不低于IP54标准，室外露天环境不低于IP66标准。支持内置自动加热（可选）。支持自定义巡视及多种扫描模式。支持编程预置位功能。4、防护罩室内摄像机防护等级不低于IP54标准。室外露天场所防护等级不低于IP66标准。可根据使用地域的气候条件，选配加热器、风扇、除霜器、雨刷、遮阳罩等。5、红外灯照射距离不小于80米。照射角度不小于30度。波长：850nm（有红爆）、940nm（无红爆）。支持光控功能，根据光照度高低自动开启、关闭。MTBF不小于10000小时。摄像机电源技术要求根据摄像机的布局，可采取就近取电（与电力部门进行协调）、分区供电、集中供电分别控制等多种形式，原则是方便施工和日后的长期管理。摄像机宜选用220V转24V交流或12V直流供电方式。重点监控点应配置备用电源，延长供电时间不低于8小时。6、摄像机立杆技术要求焊接要求符合国标GBJ205-83规程，所有焊缝要求平整、表面光洁、美观。杆体加工后进行热镀锌处理，杆体表面喷涂户处耐候涂料。达到足够的机械强度，满足抗风8级、防震、摆动幅度不超过15mm。设计风阻：35m/s。杆体均需接地，地阻不大于4欧姆，且设置避雷针。连接板必须与一体化球机或分体式云台规格配套。7、摄像机布线系统防雷、接地技术要求室外各式摄像机安装在立杆或路灯杆上时，应采取防雷和接地措施。在其底部有良好的防雷接地线，接地母线应采用铜质线，接地线不得形成封闭回路，不得与强电的电网零线短接或混接，接地电阻4。8、红外灯产品特性独有的防雷设计，保护整个系统免受雷击损失。电源软启动，使产品的使用寿命更长。内有温度控制系统，保持工作温度恒定金属防水外壳，美观大方，安装方便。红外波长为850nm，稍有红暴，更有利于提高摄像机灵敏度。电源AC220V/DC12V可选，耗电小，发光效率高。开关由CDS自动控制，环境照度低于50Lux时自动开启，反之自动关闭。灵敏度高，节能效率好。采用铸铝外壳，带有各种支架，安装方便，室内外可用。防护等级可达IP65。9、数字硬盘录像设备（DVR）数字硬盘录像设备应采用工控式或嵌入式的数字硬盘录像机，硬盘录像机应考虑散热设计，持续工作，内部温升不应超过65。在温度为-540，相对湿度为3580%环境条件下，应能正常工作。技术要求如下：采用MPEG4，高配置采用MPEG4第10部分H.264的视频压缩标准。实时25帧/秒/路录像回放分辨率720576、704576、528348、352288、176144可调。8路以上同时实时录像，录像保存15天以上。内部监控部分的DVR要求的30天录像。在出现断电、死机、电源波动、输入/输出通道干扰等各种情况下，系统具有自动恢复功能，恢复时间不大于5分钟。支持多用户同时登录，具有多级用户权限管理，全中文菜单操作界面。每路录像及远程显示与回放必须要达到25帧/秒，本地显示时延0.5秒，远程浏览显示时延3秒。回放能以不同速度（1倍、2倍）放像，支持两路以上录像同时回放，能前放、倒放。可按录像文件名称、时间段、录像通道、录像种类等方式检索，检索时不影响正在进行的录像。根据需要，支持一个或若干个RS-485、RS-232接口和以太网端口，支持TCP/IP协议。支持多种云台解码器或智能球控制协议；能够经过主机的SCSI接口外挂硬盘阵列或光盘刻录机；具备WEB SERVER功能，能够经过浏览器访问。具有声音与视频同步和报警联动功能；具有可供二次开发的计算机SDK软件包。应得到DVR资源表，包括音/视频通道、通道名称、DIO通道数、DVR主机名、录像及报警复位状态、编码动态改变参数、录像列表及下载文件信息。在统一的客户端查询、浏览平台能够查询或浏览到录像阵列任一台录像机的视频源。不用手动登陆到待查询或浏览的视频图像所属录像机专用IP地址；至少具备2个以上的视频输出口（BNC）。支持集中网管功能。4.3.2设备技术参数（1）视频处理机：KP-CN3404A/KP-CN3408B/KP-CN3416B产品特点：1、4路音视频同步,H.264压缩格式 2、支持双码流3、最多支持16路同时回放. 4、支持JPEG抓图功能5、三维智能定位功能 6、视频输出支持TV/VGA/HDMI同步输出7、D1、HD1、CIF录像分辨率可调,最高可达1080P分辨率 8、支持环通功能,最多16路环通, 9、支持1路RCA语音对讲输入. 10、支持多种云台、镜头、一体化快球和报警主机11、最多16路报警输入，2路报警输出12、支持USB、光盘刻录备份 13、支持多种网络功能,14、支持3G手机客户端软件. 15、工业级1.5U机箱16、具有断电保护和来电重启功能参数型号KP-CN3404AKP-CN3408BKP-CN3416B压缩格式H.264H.264H.264录像分辨率D1、HD1、CIF可调,最高可达1080P分辨率第一路可做D1D1、HD1、CIF可调,最高可达1080P分辨率第一路可做D1D1、HD1、CIF可调,最高可达1080P分辨率第一、九路可做D1视频输入4 BNC8 BNC16 BNC视频输出TV、VGA、HDMITV、VGA、HDMITV、VGA、HDMI音频输入444音频输出111数据备份2*USB2.02*USB2.02*USB2.0录像回放支持4路同时回放支持8路同时回放支持16路同时回放环通功能支持支持支持网络接口一个10M/100M自适应以太网端口(RJ45)一个10M/100M自适应以太网端口(RJ45)一个10M/100M自适应以太网端口(RJ45)通讯接口1个RS232口1个RS485口1个RS232口1个RS485口1个RS232口1个RS485口可接硬盘数4*SATA4*SATA4*SATA尺 寸1.5U机箱1.5U机箱1.5U机箱备 注带鼠标带鼠标带鼠标（2）一体化彩色摄像机：KP-1150NB-L产品特点： 采用高性能的Sony CCD，可感应红外 分辨率高，480TVL，图像高清晰、细腻；27倍光学变焦，快速聚焦，性能稳定；超低照度，0.01Lux/F1.2；自动彩转黑，实现昼夜监控；支持OSD英文菜单； 适合客户自定义设置；支持背光补偿功能；画面亮度可调；支持自动白平衡功能，色彩还原度高，图像逼真；信噪比高，图像画面干净、悦目；支持自动电子快门功能，适应不同监控环境；支持自动电子增益功能，亮度自适应；安装操作方便，工程设计先进，可靠性高；传感器1/4 Sony Super HAD CCD制式PAL水平解析度彩色480TVL像素752(H) X 582(V)最低照度彩色0.7Lux/F1.6，黑白0.05Lux/F1.6镜头27倍光学（f=3.25mm-88.0mm）数字放大10倍数字放大快门防闪烁，1/50秒至1/30,000秒聚焦模式自动/手动/按键光圈控制自动/手动同步方式内同步视频输出1Vp-p Composite(75)/BNC信噪比大于48dBOSD（在屏幕上显示）ON/OFF白平衡自动/手动/室内/室外背光补偿ON/OFF（区域可选，灵敏度可调高中低）增益控制自动/手动，可调（1dB-26dB）正负片ON/OFF工作温度/湿度-10-50/0%RH-80%RH电源DC12V10%尺寸(长宽高mm)1045865（3）一体化球型彩色摄像机：KP-CK6016NB产品特点： 5寸彩色智能室内高速球，1/4sony Exview HAD CCD; 分辨率高，480TVL，图像高清晰、细腻；光学27倍,数字10倍（F=3.25-88.0mm）精密步进电机驱动，运行平稳无抖动快速聚焦，性能稳定；照度0.7LUX-0.07LUX,红外ICR自动切换高强度铝合金精铸上罩，耐高温、抗腐蚀，无噪音，发热量小360度无限位旋转，上下角度：90，水平转动：0300/s上下转动：0120/s，128个预置位6条巡航轨迹，3条自动学习功能，最大地址10244路报警输入，2路输出，内置1.5KW防雷、防浪涌和瞬间过压保护；128个预置位，6条巡航轨迹，3条自动学习功能，最大地址1024；内置自动恒温装置内置1.5KW防雷、防浪涌和瞬间过压保护传感器1/4 Sony Ex-view HAD CCD制式PAL水平解析度彩色480TVL像素752(H) X 582(V)最低照度彩色0.7Lux/F1.6，黑白0.07Lux/F1.6变倍27倍光学，10倍数字放大快门1/50秒至1/10,000秒聚焦模式自动/手动 光圈控制自动/手动视频输出1Vp-p Composite(75)/BNC信噪比大于50dB白平衡自动/自动跟踪背光补偿ON/OFF增益控制ON/OFF水平范围及速度360，水平键控最快速度300/ 秒垂直范围及速度0-90自动翻转，0120/s预置点数支持128个云台协议PELCO-D/ PELCO-P自适应报警输入输出及联动4路输入，2路输出工作温度/湿度-10-50电源AC24V 安装方式臂装/吊装（4）一体化球型彩色摄像机：KP-CK6012NB产品特点： 采用高性能的1/4 Sony Ex-view HAD CCD; 分辨率高，480TVL，图像高清晰、细腻；270倍变焦，快速聚焦，性能稳定；照度，0.7LUX-0.07LUX；自动彩转黑，实现昼夜监控；精密步进电机驱动，速度无极控制，最高可达300/秒；传感器1/4 Sony Ex-view HAD CCD制式PAL水平解析度彩色480TVL像素752(H) X 582(V)最低照度彩色0.7Lux/F1.6，黑白0.07Lux/F1.6变倍27倍光学，10倍数字快门1/50秒至1/10,000秒聚焦模式自动/手动 光圈控制自动/手动视频输出1Vp-p Composite(75)/BNC信噪比大于50dB白平衡自动/自动跟踪背光补偿ON/OFF增益控制ON/OFF水平范围及速度360，水平键控最快速度300/ 秒垂直范围及速度0-90自动翻转，最大90/秒预置点数支持128个云台协议PELCO-D/ PELCO-P自适应报警输入输出及联动4路输入，2路输出其它功能6条巡航轨迹，3条自动学习功能工作温度/湿度-35-55电源AC24V 安装方式臂装/吊装（5）红外球型云台KP-CK63307I产品特点：采用ABS材料双护罩结构，内罩随机芯一起转动24颗大功率850nm LED，有效距离80米以上内置解码器，RS485，多种协议可选水平：0-355 垂直：0-90旋转速度：水平：10/S 垂直：5/S可安装固定枪机或一体化摄像机，上罩：高强度阻燃ABS，下罩：耐能不变形亚克力光学材料最大负载3.5kg；双电压输入：云台24V AC,50-60Hz红外灯距离80米,DC12V/3.2A4.4配套工程4.4.1 供电电源及接地（1）交流电源单相：AC 220V10；频率：50Hz5；功率: 500W。（2）直流电源主电源： 24V；电压波动范围：21V27V；最大电流： 20A。（3）前端视频采集传输设备室外一体化球型摄像机为交流24V供电，功耗为40W；视频服务器为交流220V供电，功耗为26W。4.4.2 防雷要求雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度（2530kV/cm）时，所发生的猛烈放电现象。一般雷击有三种形式，直击雷、感应雷、球形雷。直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。避雷针等装置可将“直击雷”产生的高电压、强电流迅速引入大地，消除雷击的影响，从而起到保护设施的作用。感应雷是当直击雷发生以后，云层带电迅速消失，地面某些范围由于散流电阻大，出现局部高电压，或在直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。球形雷是球状闪电的现象。针对处于雷电多发地区的水库、闸坝，能够经过以下防雷保护措施，避免监控系统遭受雷电的破坏。（1）环境防雷：完善闸坝避雷针、避雷带，以及地网系统，防止直击雷的破坏。（2）动力电源防雷：在电源总入口处的三相动力线上，安装大电流“电源防浪涌保护器”，防止直击雷或感应雷经动力电源线串入监控系统。（3）数据网络防雷：在数据线接口处加装“数据网络避雷器”，裸露于室的设备外壳加屏蔽罩并可靠接地。本方案将采用（电源、信号、视频）三合一防雷器，在接入视频采集设备线缆前先接入三合一防雷器，在采用数字微波网桥、光端机设备时，对接收端和发射端都要接入三合一防雷器设备。（4）由于采集点大多设置在空旷地或制高点，因此容易造成雷电直接击中而严重损毁。其解决方法是在摄像机所在立杆安装避雷针，然后将避雷针的地线经过地针导到地上，摄像机在避雷针的有效范围内就减少了遭雷电直接击中的危险。在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，接地极采用50X50X5mm镀锌角钢，长度为2.5米，挖土沟深0.5-0.8米，宽度以方便焊接操作为宜，一般为0.2米，然后将接地极打入地下，地极间距为3米，上端部用40X4mm镀锌扁钢相焊接，并与云台机安装立柱焊接，焊接处进行防锈、防腐处理。由于各点情况不同，须打入多少根接地极须视具体情况而定，地网接地电阻值须小于4。4.4.3 工作环境条件 （1）机房环境温度长期工作条件：1530；短期工作条件：050。（2）湿度长期工作条件：4065；短
