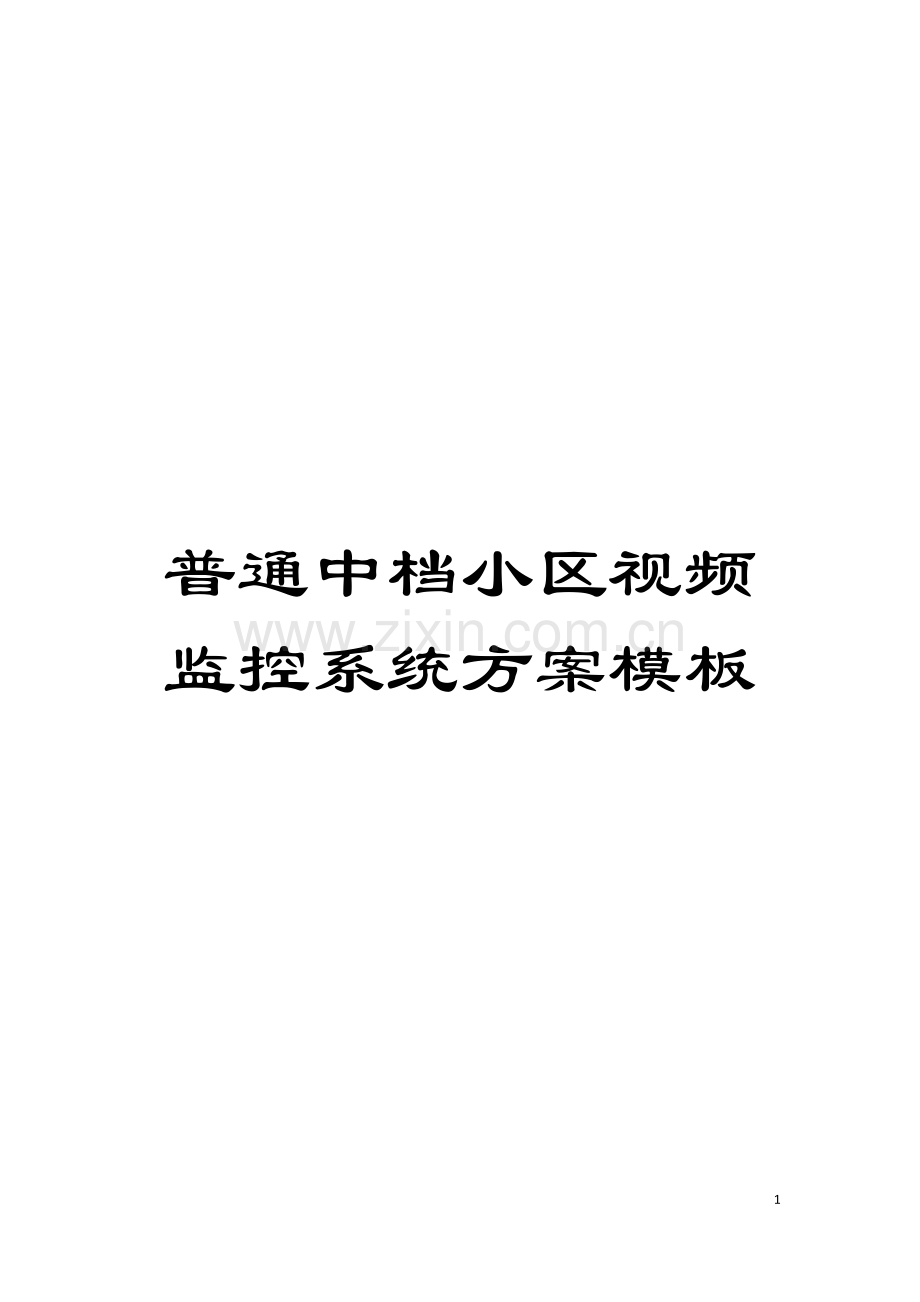

普通中档小区视频监控系统方案模板

22

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
视频监控系统方案

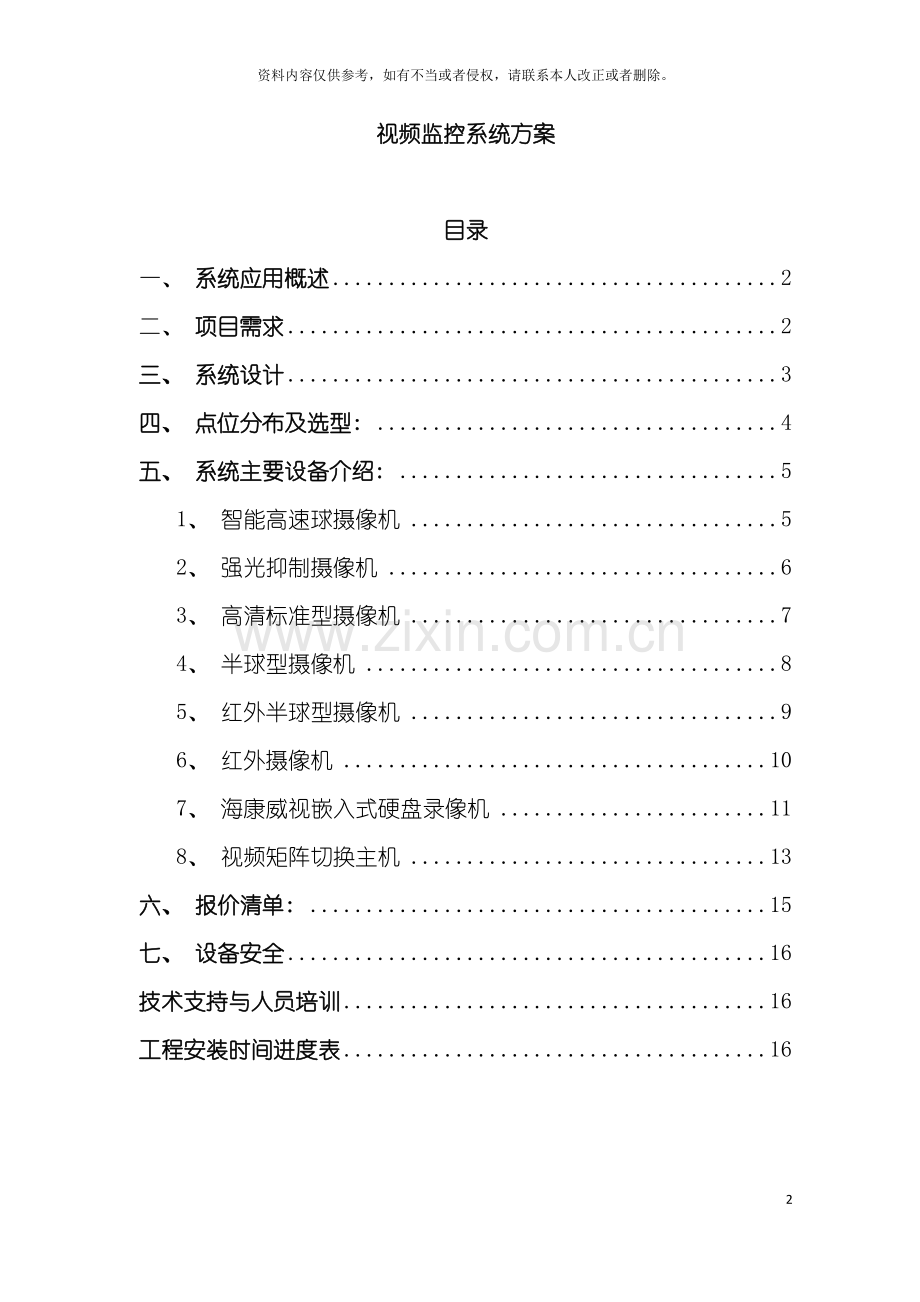

目录
一、 系统应用概述 2
二、 项目需求 2
三、 系统设计 3
四、 点位分布及选型: 4
五、 系统主要设备介绍: 5
1、 智能高速球摄像机 5
2、 强光抑制摄像机 6
3、 高清标准型摄像机 7
4、 半球型摄像机 8
5、 红外半球型摄像机 9
6、 红外摄像机 10
7、 海康威视嵌入式硬盘录像机 11
8、 视频矩阵切换主机 13
六、 报价清单: 15
七、 设备安全 16
技术支持与人员培训 16
工程安装时间进度表 16

一、 系统应用概述
视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、 防范能力极强的综合系统, 它能够经过嵌入式硬盘录像机及辅助设备( 云台、 镜头等) 直接观看被监视场所的情况, 一目了然; 同时它能够把监视场所的图像和声音全部或部分记录下来, 这样就为日后对某些事件的处理提供了方便条件及重要依据。

二、 项目需求
系统是将各摄像机的图像接入本地录像设备( 即嵌入式硬盘录像机) , 经过嵌入式硬盘录像机将模拟图像进行数字化压缩处理后经过专线或ADSL网络上传到远程监控中心; 远程监控中心配备一定数量的监控管理电脑, 执行监控、 录像、 管理等功能。
系统主要实现基本功能如下:
1) 图像摄取功能
² 图象质量好、 画面质量清晰逼真
² 对重要部位进行实时远程监控录像
² 可进行多画面分割和单画面显示。
² 可对整个场所进行全方位视频监控。
2) 录像功能
单路和多路图像信号同步录入, 本地能保持将近30天的录像时间。
录像方式有以下几种:
A、 手动录像: 人工操作录像;
B、 全天候录像: 一天24小时不间断的录像;
C、 移动侦测录像: 当有移动物体时开始录像, 移动物体离开时停止录像;
D、 报警联动录像: 当有传感报警时开始录像;
E、 事件录像: 当发生某些事件时, 系统自动开始录像。
录像的存储介质是硬盘, 所有资料都存储在硬盘中, 当硬盘存满时, 系统会自动覆盖之前的录像, 以最新的代替最老的, 一天覆盖一天的覆盖过去。
3) 显示功能
本地经过显示器,用于终端显像,每一个监视器可显示4/9/12/16分割画面。监控中心可配备电视墙、 视频矩阵和控制键盘, 能够控制任意画面的任意切换, 对监控范围内的所有摄像机进行切换监看。
4) 图像检索功能
对录像能方便检索回放; 可指定某个时间段任意回放。
录像存储在硬盘录像机的硬盘里, 用户能够在任意时间调查录像, 能够选择任意一个通道、 任意一个时间段的录像, 再进行回放查看, 如果录像存在疑问, 还能够经过USB设备将录像直接拷贝下来。
5) 远程传输功能
可将本地的硬盘录像主机的图像经过网络传输到有关部门进行远程监看。
系统中所用的嵌入式硬盘录像机具有网络功能, 将录像机接入到网络上, 无论是局域网里的用户还是广域网的用户, 都能够经过网络录像机, 查看现场的情况。
6) 联动录像
经过前端探测器, 触发报警主机, 进而联动硬盘主机进行录像、 报警声音输出。
前端能够是红外探测器等报警设备, 连接到硬盘录像机, 触发探测器产生的报警信号传输到录像机, 录像机会运行之前设置好的程序, 进行录像、 报警输出等。
三、 系统设计
前端设计
根据现场的实际情况及甲方的需求, 设计在前端, 需要监控点区域, 安装摄像机, 能够更加全面的监控现场的任意场所;
传输部分
传输介质采用同轴线缆, 前端摄像机的输出模拟视频信号经过同轴线缆直接传输, 将视频信号直接传输到监控中心, 在进入监控中心的图像处理设备;
控制部分
控制部分的主要设备是嵌入式硬盘录像机、 矩阵视频切换主机和控制键盘; 视频信号进入嵌入式硬盘录像机进行录像机, 因为嵌入式硬盘录像机带有环通, 因此输出与输入相同的视频信号, 视频信号直接输入进入矩阵控制主机, 经过控制键盘能够控制画面的切换, 控制键盘还能够控制前端的摄像机运行各种功能;
记录和显示部分
记录部分的主要设备是嵌入式硬盘录像机。前端的视频信号进入嵌入式硬盘录像机后, 所有的录像资料将全部存放在录像机的硬盘里面, 能够随时检索查看;
显示部分的主要设备是监视器、 显示器和电视墙。前端输送过来的视频信号, 输入到显示设备上直接显示出来, 我们能够经过这些画面直接了解监控现场的情况。

四、 点位分布及选型:
安装位置
设备选型
数量
智能球型摄像机
半球摄像机
红外半球摄像机
红外摄像机
标准型摄像机
空中花园
7

7
停车场出入口

3
3
停车场
14

14

28
电梯

12

12
各栋电梯间

24

24
摄像机总数
21
12
24
14
3
74
监控室
彩色监视器
10
监控室
视频矩阵主机
1
监控室
16路嵌入式硬盘录像机
5

视频信号经过数MPEG-4方式或其它方式压缩后经过网络接口传送到监控中心电脑或局域网上的任何电脑。

五、 系统主要设备介绍:
1、 智能高速球摄像机

★ 性能特点
水平360°连续旋转, 无监视盲区; 垂直180°自动翻转连续监视;
最高巡航速度240°/秒;
旋转速度根据镜头变倍倍数自动调整;
自动光圈, 自动聚焦, 自动白平衡;
自动识别( LG、 SONY、 HITACHI、 CANON、 CNB) 五种摄像机;
采用RS485控制;

128个预置位任意存储, 定位准确; 精密电机驱动, 运行平稳, 反应灵敏;
4组巡视组, 2点线扫描随意可设;

★ 技术参数
型号
SY-5518DW/S
环境温度
室外球-35℃-+65℃ 室内球-10℃—+40℃
供电电源
DC14V(2A)～DC30V(2A) AC18-30V(2A)
环境湿度
≤95%无结露现象
功率消耗
24W( 不含温控12W)
通信方式
RS485总线
通信波特率
1200(19200)/2400/4800/9600bps
手动速度
0.5°-200°/秒 最高巡航速度350°, 64级变速
水平旋转范围
360°无限位
俯仰范围
90°
自动翻转功能
垂直90°时可自动翻转180°
变焦速度自动控制
云台控制速度根据变焦的长短自动调节
2点扫描
随意可设
本机预置位数量
128个
每个预置位停留时间
1-255秒可设
巡视组
4组
各巡视组巡视点数量
16个预置位
报警功能
4路报警输入、 1路报警输出
风扇、 加热器
风扇, 加热器自动启动( 配有温控的高速球)
摄像机参数
1/4" Exview HAD CCD, 彩色480线/黑白570线, 0.1Lux彩色/0.001Lux黑白, 18倍光学变焦( f＝4.1-73.8mm)

2、 强光抑制摄像机

★ 性能特点
1/3" SONY Super HAD CCD
480线, 1.0Lux/F1.2
提供更高质量的图像
抑制强光效果好
画面细腻, 真实还原图像色彩

★ 技术参数
型号
SY-3027GA
图像传感器
1/3″SONY Super HAD CCD
制式
PAL/NTSC制式
像素
PAL:752(H)×582(V) NTSC:768(H)×494(V)
水平清晰度
480TV Lines
最低照度
1.0Lux/F1.2
信噪比
> 48dB
镜头接口
C/CS接口
伽玛校正
0.45
同步系统
Internal Synchronization
增益控制
ON/OFF Switchable 开启/关闭可选择
白平衡
自动跟踪白平衡
背光补偿
ON/OFF Switchable 开启/关闭可选择
视频输出
1.0Vp-p 复合输出, 75Ω, BNC端子
自动电子快门
1/50～1/100,00s
电源
DC12V/AC24±0.5V
重量
360g

3、 高清标准型摄像机

特性
★ 1/3"SONY CCD
★ 彩转黑,日夜两用型
★ 500线
★ 0.1Lux/F1.2

技术参数特性
图像传感器
1/3" SONY CCD
制式
PAL/NTSC制式
像素
PAL: 752(H)× 582(V) NTSC: 768(H)×492(V)
水平清晰度
500TVL
最低照度
0.1Lux/F1.2
信噪比
> 48dB
自动电子快门
1/50(1/60) ~1/100,000(秒)NTSC:1/60-1/100,000s
自动光圈驱动方式
视频/直流驱动 可切换
镜头
C/CS
曝光模式
电子曝光EE/自动光圈AI
伽玛校正
0．45
背光补偿
ON/OFF 可切换
白平衡
AWB ON( 自动跟踪) /OFF( 快捷跟踪) 可切换
增益控制
AGC ON( 低) /OFF( 高) 可切换
同步系统
内同步
视频输出
1.0Vp-p 复合输出, 75Ω, BNC端子
所需电源
DC12V/1A
工作温度
-10℃-+50℃

4、 半球型摄像机

特性
★ 1/3"SONY CCD;
★ 420线
★照度:0.8Lux/F1.2

技术参数特性
型号
SY-6026M
图像传感器
1/3" SONY CCD
制式
PAL/NTSC制式
像素
PAL: 500(H)× 582(V) NTSC: 510(H)×492(V)
快门速度
1/50(1/60) ~1/100,000(秒)NTSC:1/60-1/100,000s
水平清晰度
420TVL
最低照度
0.8Lux/F1.2
信噪比
> 48dB
镜头
标称3.6mm
背光补偿
Auto
白平衡
Auto
增益控制
Auto
同步系统
内同步
视频输出
1.0Vp-p 复合输出, 75Ω, BNC端子
自动电子快门
1/50～1/100,000s
所需电源
DC12V/1A
工作温度
-10℃-+50℃

5、 红外半球型摄像机

特性
★ 1/3"SONY CCD;
★  可自动切换日夜彩转黑功能
★ 21PCS IR LED;
★ 红外可视距离标称20米

技术参数特性
型号
SY-2021IR/L
图像传感器
1/3" SONY CCD
制式
PAL/NTSC制式
像素
PAL: 512(H)× 582(V) NTSC: 512(H)×492(V)
水平清晰度
420TVL
快门速度
1/50(1/60) ~1/100,000(秒)NTSC:1/60-1/100,000s
最低照度
0 Lux (IR ON)
红外灯数
21Units
红外可视距离
Up to15 meters
信噪比
> 48dB
镜头
标称3.6mm
背光补偿
Auto
白平衡
Auto
增益控制
Auto
视频输出
1.0Vp-p 复合输出, 75Ω, BNC端子
所需电源
DC12V/1A
尺寸
94.1(V)*70.7(H)

6、 红外摄像机

特性
★ 1/3"SONY CCD;
★  可自动切换日夜转换功能
★ 36PCS IR LED;
★ 红外可视距离标称30米

技术参数:
型号
SY-3036IR/M
图像传感器
1/3" SONY  CCD
感光面积
4.9mm(H)×3.7mm(V)
信号系统
PAL/NTSC
有效像素
PAL: 500(H)×582(V)    NTSC: 510(H)×492(V)
水平清晰度
420TVL
内置镜头
标配: 6mm 3.6mm/6mm/8mm可选
白平衡
自动跟踪白平衡
增益控制
AUTO
逆光补偿
AUTO
快门速度
1/50(1/60) ~1/100,000(秒)NTSC:1/60-1/100,000s
信噪比
大于48dB( AGC OFF/B/W OFF)
最低照度
0Lux( 红外灯开启)
τ伽玛特性
0.45
红外线波长
850nm
红外灯照射距离
30m
视频输出
1.0Vp~p75Ω(BNC)
所需电源
DC12V/2A
操作温度
-10~+50℃

7、 海康威视嵌入式硬盘录像机

DS-8000HS-S系列嵌入式网络硬盘录像机除本地录像、 控制功能外, 还具备强大的网络功能。该系列产品是面向低成本应用领域推出的全新产品解决方案。在这一产品系列中, 全部使用了高端嵌入式机型的成熟技术, 如嵌入式技术、 DSP压缩技术、 H.264先进视频压缩标准等等。DS-8016HS-S系列网络硬盘录像机的典型应用场景包括小区、 工厂、 智能楼宇、 小型商场、 超市、 连锁店、 别墅、 小型企业和校园等。

前面板:

后面板:

详细参数
型号
DS-8016HS-S
视频压缩标准
H.264
实时监视图像分辨率
PAL: 704*576
NTSC: 704*480
回放分辨率
QCIF/CIF
视频输入
16路
视频输入接口
BNC( 电平: 1.0Vp-p, 阻抗: 75Ω) , PAL、 NTSC制自适应
视频输出
1路
视频环通输出
16路
视频输出接口
BNC( 电平: 1.0Vp-p, 阻抗: 75Ω)
视频帧率
PAL: 1/16--25帧/秒, NTSC: 1/16--30帧/秒
压缩输出码率
32K--2M可调, 也可自定义。( 单位: bps)
通讯接口
1个RJ45 10M/100M自适应以太网口, 1个RS232口, 1个RS485口
键盘
1个, 支持键盘控制( 总线模式、 网络模式)
SATA硬盘接口
8个SATA接口, 每个硬盘容量最大支持2TB
USB接口
1个, 支持U盘, USB硬盘, USB刻录机
VGA接口
1个, 分辨率: 800×600/60Hz, 1024×768/60Hz, 1280×1024/60Hz
报警输入/输出
16路开关量入/4路开关量出
电源
AC220/110V( ±10％) , 47--63 HZ
功耗( 不含硬盘)
20－35W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准机箱
尺寸( mm)
89mm高×442mm宽×470mm深
重量( 不含硬盘)
≤8Kg

8、 视频矩阵切换主机

经济型视、 音频矩阵主机采用大规模音视频切换专用芯片作为音、 视频切换矩阵电路的多路
多通道切换设备, 溶合了先进的矩阵切换技术和计算机技术, 能够给用户提供卓越的整体性能。经济型视音频矩阵主机采用模块化插板结构, 具有视频输出、 视频输入、 音频输出、 音频输入等多种模块化插板, 用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音频切换、 视频切换、 报警输入及警后联动录像功能等多种功能, 大大简化了系统的构成, 提高了用户系统的可靠性。
经济型视、 音频矩阵主机具有完备的矩阵切换能力, 能够在任意监视器上显示任意摄像机的图像和监听与之对应的声音, 而且这种控制能够经过手动操作和自动切换方式来实现, 用户可使用一个功能完备、 按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多能够使用16个键盘或多媒体终端。
经济型矩阵主机经过控制码转换器可直接控制ROBOT、 SENSORMATIC等多画面分割录像处理器。
设备特性:
u 配置面板键盘, 液晶显示屏, 变速操纵杆
u 监视器屏幕无摄像机标题显示
u 单机显示64台摄像机和10台监视器
u 菜单综合设置, 中英文菜单显示可选择
u 自由、 程序、 同步、 群组切换多种切换方式
u 视频切换、 报警控制一体化
u 控制恒速或变速云台/控制电动镜头
u 内置16路报警输入/2路报警联动输出
u 警后联动视频切换、 自动录像
u 兼容多种数字录像机操作

设备参数:
供电电源
<30W AC220V±10% / 50Hz
视频输入
1Vp-p(75欧姆负载, 不平衡)
视频输出
1Vp-p(75欧姆负载, 不平衡)
视频信噪比
50db( 加权)
视频隔离度
50db (加权)
视频带宽
17MHz(-3db)
差分相位
典型值为2%
差分增益
典型值为2%
视频制式
CCIR和PAL制
音频输入幅值
0-2Vp-p
音频输出功率
0.5W(8W)
音频信噪比
48db( 加权)
音频隔离度
48db( 加权)
音频带宽
20KHz(-3db)
切换时间
<1毫秒
视音频接口
视频: BNC插座/音频: RCA插座
环境温度
-10℃~55℃
环境湿度
≤90℅RH(无凝结)
外形尺寸
483mm(L)×310mm(W)×89 mm (H)
重量
4.2Kg( 装满模块的大概重量)

六、 报价清单:
视频监控系统报价清单
一、 视频监控系统
序号
名称
型号
单位
数量
单价
总价格
备注
前端接入设备
1
半球摄像机
SY-6026M
个
12

Seeyou
2
红外半球型摄像机
SY-2021IR/M
个
24

Seeyou
3
强光抑制摄像机
SY-3027GA
支
2

Seeyou
4
红外摄像机
SY-3036IR/M
支
14

Seeyou
5
智能高速球型摄像机
SY-5518DW/S
个
7

Seeyou
6
智能球型摄像机
SY-5370DW
个
14

Seeyou
7
一体化摄像机
SY-2248B
支
14

Seeyou
8
高清标准型摄像机
SY-3028D
支
1

Seeyou
9
合计

资料中心设备
10
16路嵌入式硬盘录像机
DS-8016HS-S
台
5

海康威视
11
21寸液晶监视器
SY-2100P
台
10

Seeyou
12
视频矩阵切换主机
MV3650V80-12
台
1

智敏( 80进12出)
13
控制键盘

台
1

矩阵主机标配
14
电视墙

套
1

安保 5联2层
15
控制台

台
1

安保 4位操作台
16
1000G大容量硬盘

个
10

希捷
17
合计

线缆传输设备
18
电梯专用视频线

米
600

0
自购
19
视频线
SYV75-5-128
米
24000

江苏众程
20
电源线/电源线
RVV2×1.0
米
5000

江苏众程
21
合计

配件部分
22
摄像机镜头
BL-0358V
个
3

23
室外防水护罩
BL-30W
个
3

24
摄像机电源
BL-1210SW
个
53

25
摄像机支架
502+502夹
支
16

26
BNC接头
BNC-11
个
350

27
合计

28
产品总价(9+17+21+27)

147875

大写(人民币):壹拾肆万柒仟捌佰柒拾伍元整

七、 设备安全
本安防系统使用电气设备和主机的电气安全和防雷安全指标符合国家和行业的相关标准, 为确保使用人员和设备的安全可选用先进的防雷设备( 可选) , 整体防雷设施采用前端设备防雷、 机房设备防雷。

技术支持与人员培训
1.  提供核心设备用户手册, 外购设备与器材的使用说明书和软件的操作使用说明书, 并免费提供软件升级版本。
2.  现场安装由本公司派相关技术人员现场指导, 包括设备安装、 分系统调试和系统联调等。
3.  负责对甲方操作使用和维护人员进行免费培训。使其基本了解产品的功能和相关技术指标, 并能初步操作使用; 在设备调试和系统联调过程中使其能够熟练操作使用, 并能进行简单的维护。
4.  提供完善的技术支持和服务, 设备终身维护。
工程安装时间进度表
双方合同签订7天内设备进场, 次日开始安装, 我公司在15个工作日内( 雨天除外) 完成安装调试, 并交付使用。
预计工程进度表
日期
项目
1
2
3
4
5
6
7
8
9
10..
13
14…
16
17
18
外围布管

外围布线

内部布管

内部布线

机房设备的安装

安装调试摄像机

其它

各项目所需日期
3天
2天
2天
2天
4天
3天
2天
完工日期
共18天完工
主要影响工程进度有:
1、 厂方在生产中, 施工 过程会有出现一些其它阻碍:
２、 与厂方存在一些沟通上的问题, 如厂方的上下班等, 休息日与节假日
3.、 雨天等自然天气影响。
