地下防水工程施工质量验收规范模板.doc

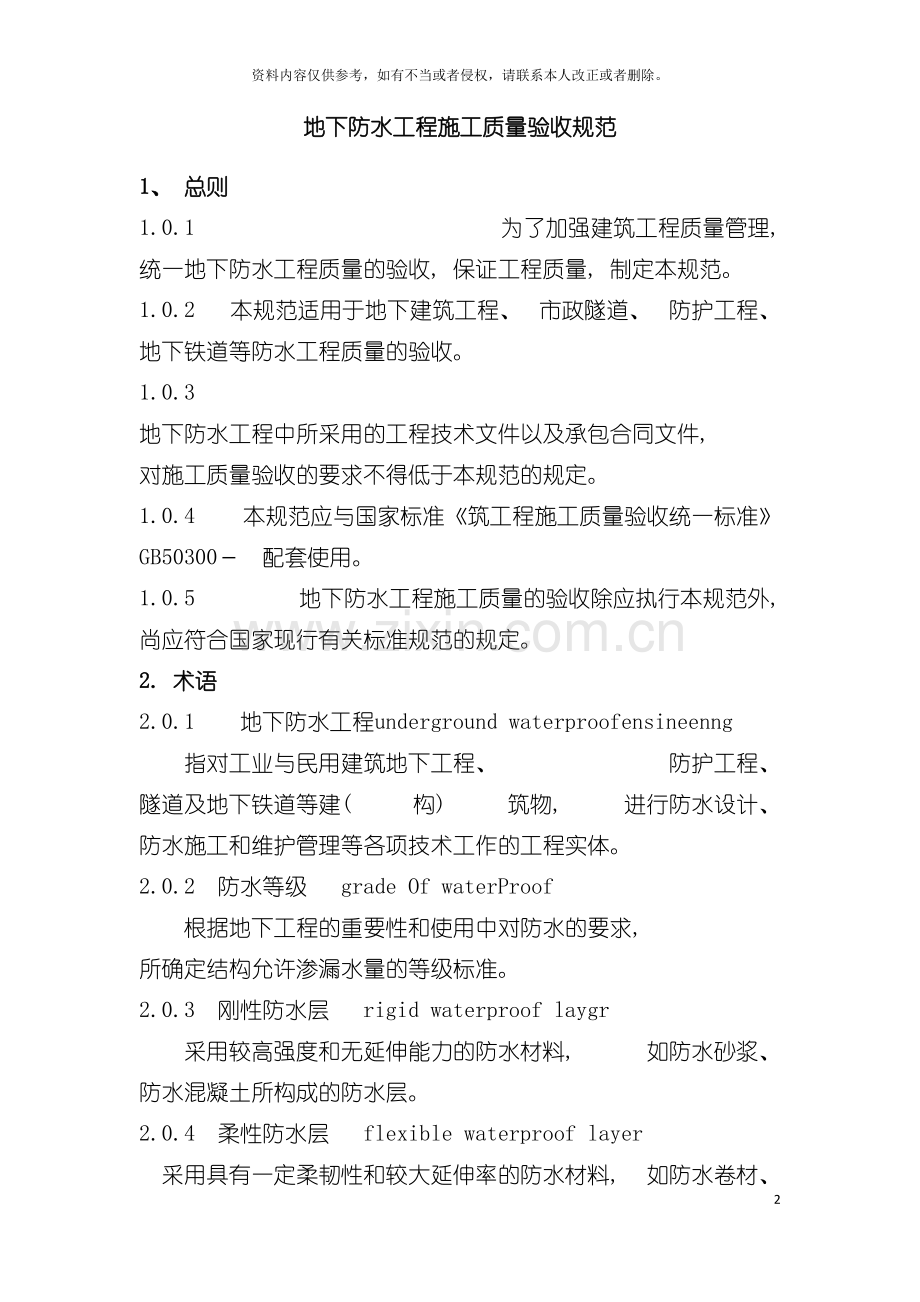

地下防水工程施工质量验收规范51资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。地下防水工程施工质量验收规范1、 总则1.0.1 为了加强建筑工程质量管理, 统一地下防水工程质量的验收, 保证工程质量, 制定本规范。1.0.2 本规范适用于地下建筑工程、 市政隧道、 防护工程、 地下铁道等防水工程质量的验收。1.0.3 地下防水工程中所采用的工程技术文件以及承包合同文件, 对施工质量验收的要求不得低于本规范的规定。1.0.4 本规范应与国家标准筑工程施工质量验收统一标准 GB50300 配套使用。1.0.5 地下防水工程施工质量的验收除应执行本规范外, 尚应符合国家现行有关标准规范的规定。2. 术语2.0.1 地下防水工程underground waterproofensineenng 指对工业与民用建筑地下工程、 防护工程、 隧道及地下铁道等建( 构) 筑物, 进行防水设计、 防水施工和维护管理等各项技术工作的工程实体。2.0.2 防水等级 grade Of waterProof 根据地下工程的重要性和使用中对防水的要求, 所确定结构允许渗漏水量的等级标准。2.0.3 刚性防水层 rigid waterproof laygr 采用较高强度和无延伸能力的防水材料, 如防水砂浆、 防水混凝土所构成的防水层。2.0.4 柔性防水层 flexible waterproof layer 采用具有一定柔韧性和较大延伸率的防水材料, 如防水卷材、 有机防水涂料构成的防水层。2.0.5 初期支护 Primary linning 用矿山法进行暗挖法施工后, 在岩体上喷射或浇筑防水混凝土所构成的第一次衬砌。2.0.6 盾构法隧道 shield tunnelling method 采用盾构掘进机进行开挖, 钢筋混凝土管片作为衬砌支护的隧道暗挖施工法。2.0.7 土工合成材料 geosynthetics 指工程建设中应用的土工织物、 土工膜、 土工复合材料、 土工特种材料的总称。 3 基本规定3.0.1 地下工程的防水等级分为4级, 各级标准应符合表3.0.1的规定。3.0.2 地下工程的防水设防要求, 应按表3.0.21和表3.0. 2-2 选用。3.0.3地下防水工程施工前, 施工单位应进行图纸会审, 掌握工程主体及细部构造的防水技术要求, 并编制防水工程的施工方案。表3.0.1地下工程防水等级标准防水等级标准1级不允许渗水, 结构表面无湿渍2级不允许漏水, 结构表面可有少量湿渍工业与民用建筑: 湿渍总面积不大于总防水面积的1, 单个湿渍面积不大于0.1m2,任意100 m2防水面积不超过1处 其它地下工程: 湿渍总面积不大于总防水面积的6, 总个湿渍面积不大于0.2 m2,任意100 m2,防水面积不超过4处3级 有少量漏水点, 不得不 线流和漏泥砂 单个湿渍面积不大于0.3 m2,单个漏水点的漏水量不大于2.5L/d,任意100 m2防水面积不超过7处 4级有漏水点, 不得有线流和漏泥砂 整个工程平均漏水量不大于2L/ m2d, 任意100 m2,防水面积的平均漏水量 不大于4 L/ m2d3.0.2 地下工程的防水设防要求, 应按表3.0.2-1和表3.0.2-2选用表3.0.2-1 明挖法地下工程防水设防工程部位主体施工缝防水措施防水混凝土防水砂浆防 水卷材防水涂料塑料防 水板金属板 遇水膨胀止水条中埋 式止水带外贴式止水带外抹防水砂浆外涂 防水涂料防水等级1级应选应选一至二种应选二种 2级应选应选一种 应选一至二种3级应选应选一种应选一至二种4级宜选应选一种工程部位后浇带变形缝、 诱导缝防水措施膨胀混凝土遇水膨胀止水条外贴式止水带防水嵌缝材料中埋式止水带外贴式止水带可卸式止水带防水嵌缝材料外贴防水卷材外涂防水涂料遇水膨胀止水条防水等级1级应选应选 二种应选应选 二种2级应选应选一至二种应选应选一至二种3级应选应选一至二种应选应选一至二种4级应选宜选一种应选宜选一种表3.0.2-2 暗挖法地下工程防水设防工程部位 主体内衬砌施工缝内衬砌变形缝、 诱导缝防水措施复合式衬砌离壁式衬砌、 衬砌 贴壁式衬砌喷射混凝土外贴式止水带遇水膨胀止水条防水嵌缝材料中埋式止水带外涂防水涂料中埋式止外贴式止水带可卸式止水带防水嵌缝材料遇水膨胀止水条防水等级1级应选一种应选二种 应选应选二种 2级应选一种应选一至二种应选应选一至二种3级应选一种宜选一至二种应选宜选一至二种4级应选一种宜选一种应先宜选一种3.0.3 地下防水工程施工前, 施工单位应进行图纸会审, 掌握工程主体及细部构造的防水技术要求, 并编制防水工程的施工方案。3.0.4 地下防水工程的施工, 应建立各道工序的自检、 交接检和专职人员检查的”三检”制度, 并有完整的检查记录。未经建设( 监理) 单位对上道工序的检查确认, 不得进行下道工序的施工。3.0.5地下防水工程必须由相应资质的专业防水队伍进行施工; 主要施工人员应持有建设行政主管部门或其指定单位颁发的执业资格证书。3.0.6地下防水工程所使用的防水材料, 应有产品的合格证书和性能检测报告, 材料的品种、 规格、 性能等应符合现行国家产品标准和设计要求。对进场的防水材料应按本规范附录A和附录B的规定抽样复验, 并提出试验报告; 不合格的材料不得在工程中使用。3.0.7地下防水工程施工期间, 明挖法的基坑以及暗挖法的竖井、 洞口, 必须保持地下水位稳定在基底0.5m以下, 必要时应采取降水措施。3.0.8地下防水工程的防水层, 严禁在雨天、 雪天和五级风及其以上时施工, 其施工环境气温条件直符合表3.0.8的规定。表3.0.8 防水层施工环境气温条件防水层材料施工环境气温高聚物改性沥青防水卷材冷粘法不低于5, 热熔法不低于-10合成高分子防水卷材冷粘法不低于5, 热风焊接法不低于-10有机防水涂料溶剂型-535, 水溶性535无机防水涂料535防水混凝土、 水泥砂浆5353.0.9地下防水工程是一个子分部工程, 其分项工程的划分应符合表3.0.9的要求。表3.0.9 地下防水工程的分项工程 子分部 工程分项工程地下防水工程 地下建筑防水工程:防水混凝土,水泥砂浆防水层,卷材防水层,涂料防水层,塑料板防水层,金属板防水层,细部构造特殊施工法防水工程:锚喷支护 ,地下连续墙,复合式衬砌,盾构法隧道排水工程:渗排水、 盲沟排水, 隧道、 坑道排水注浆工程: 预注浆、 后注浆, 衬砌裂缝注浆3.0.10地下防水工程应按工程设计的防水等级标准进行验收。地下防水工程渗漏水调查与量测方法应按本规范附录C执行。4 地下建筑防水工程 41 防水混凝土4.1.1 本节适用于防水等级为14组的地下整体式混凝土结构。不适用环境温度高于80或处于耐侵蚀系数小于0.8的侵蚀性介质中使用的地下工程。 注: 耐侵蚀系数是指在侵蚀性水中养护6个月的混凝土试块的抗折强度与在饮用水中养护6个月的混凝土试块的抗折强度之比。4.1.2 防水混凝土所用的材料应符合下列规定: 1 水泥品种应按设计要求选用, 其强度等级不应低于32.5级, 不得使用过期或受潮结块水泥; 2 碎石或卵石的粒径宜为540mm, 含泥量不得大于 1.0, 泥块含量不得大于 0.5; 3 砂宜用中砂, 含泥量不得大干3.0, 泥块含量不得大于1.0; 4 拌制混凝土所用的水, 应采用不含有害物质的洁净水; 5 外加剂的技术性能, 应符合国家或行业标准一等品及以上的质量要求; 6 粉煤灰的级别不应低于二级, 掺量不宜大于20; 硅粉掺量不应大于3, 其它掺合料的掺量应经过试验确定。4.1.3 防水混凝土的配合比应符合下列规定: 1 1 试配要求的抗渗水压值应比设计值提高0.2MPa; 2 水泥用量不得少于300kg/m3; 掺有活性掺合料时, 水泥用量不得少于280kgm3; 3 砂率宜为3545, 灰砂比直为1: 21: 2.5; 4 水灰比不得大于055; 5 普通防水混凝土坍落度不宜大于50mm, 泵送时入泵坍落度直为100140mm。4.1.4 混凝土拌制和浇筑过程控制应符合下列规定: 1 拌制混凝土所用材料的品种、 规格和用量, 每工作班检查不应少于两次。每盘混凝土各 组成材料计量结果的偏差应符合表4.1.4-1的规定。表 4.1.4-1 混凝土组成材料计量 结果的允许偏差(%)混凝土组成材料每盘计量累计计量水泥、 掺合料21粗、 细骨料32水、 外加剂21注: 累计计量仅适用于微机控制计量的搅拌站。2 2 混凝土在浇筑地点的坍落度, 每工作班至少检查两次。混凝土的坍落度试验应符合现行普通混凝土拌合物性能试验方法 GNJ80的有关规定。混凝土实测的坍落度与要求坍落度之间的偏差应符合表4.l.42的规定。表 4.1.4-2 混凝土坍落度允许偏差要求坍落度( ) 允许偏差( ) 4010509015100204.1.5 防水混凝土抗渗性能, 应采用标准条件下养护混凝土抗渗试件的试验结果评定。试件应在浇筑地点制作。 连续浇筑混凝土每500m3应留置一组抗渗试件( 一组为6个抗渗试件) , 且每项工程不得少于两组。采用预拌混凝土的抗渗试件, 留置组数应视结构的规模和要求而定。 抗渗性能试验应符合现行普通混凝土长期性能和耐久性能试验方法 GBJ82的有关规定。4.1.6 防水混凝土的施工质量检验数量, 应按混凝土外露面积每 100m2抽查1处, 每处10m, 且不得少于3处; 细部构造应按全数检查。 主控项目4.1.7 防水混凝土的原材料、 配合比及坍落度必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告、 计量措施和现场抽样试验报告。4.1.8 防水混凝土的抗压强度和抗涉压力必须符合设计要求。 检验方法: 检查混凝土抗压、 抗渗试验报告。4.1.9 防水混凝土的变形缝、 施工缝、 后浇带、 穿墙管道、 埋设等设置和构造, 均须符合设计要求严禁有渗漏。 检验方法: 观察检查和检查隐蔽工程验收记录。 一般项目4.1.10 防水混凝土结构表面应坚实、 平整, 不得有露筋、 蜂窝等缺陷; 埋设件位置应正确。 检验方法: 观察和尺量检查。4.1.11 防水混凝土结构表面的裂缝宽度不应大于0.2mm, 并不得贯通。 检验方法: 用刻度放大镜检查。4.1.12 防水混凝土结构厚度不应小于250mm, 其允许偏差为十15mm、 -10mm; 迎水面钢筋保护层厚度不应小于 50mm, 其允许偏差为 10mm。 检验方法: 尺量检查和检查隐蔽工程验收记录。 4.2 水泥砂浆防水层4.2.1 本节适用于混凝土或砌体结构的基层上采用多层抹面的水泥砂浆防水层。不适用环境有侵蚀性、 持续振动或温度高于80的地下工程。4.2.2 普通水泥砂浆防水层的配合比应按表4.2.2选用; 掺外加剂、 掺合料、 聚合物水泥砂浆的配合比应符合所接材料的规定。表4.2.2 普通水泥砂浆防水层的配合比名称配合比(质量比)水灰比适用范围水泥砂水泥浆10.550.60水泥砂浆防水层的第一层水泥浆10.370.40水泥砂浆防水层的第三、 五层水泥砂浆11.52.00.400.50水泥砂浆防水层的第二 、 四层4.2.3 水泥砂浆防水层所用的材料应符合下列规定; 1 水泥品种应按设计要求选用, 其强度等级不应低于32.5级, 不得使用过期或受潮结块水泥; 2 砂宜采用中砂, 粒径3mm以下, 含泥量不得大于1, 硫化物和硫酸盐含量不得大于1; 3 水应采用不含有害物质的洁净水; 4 聚合物乳液的外观质量, 无颗粒、 异物和凝固物; 5 外加剂的技术性能应符合国家或行业标准一等品及以上的质量要求。4.2.4 水泥砂浆防水层的基层质量应符合下列要求: 1 水泥砂浆铺抹前, 基层的混凝土和砌筑砂浆强度应不低于设计值的80; 2 基层表面应坚实、 平整、 粗糙、 洁净, 并充分湿 润, 无积水; 3 基层表面的孔洞、 缝隙应用与防水层相同的砂浆填塞抹平。4.2.5 水泥砂浆防水层施工应符合下列要求: 1 分层铺抹或喷涂, 铺抹时应压实、 抹平和表面压光; 2 防水层各层应紧密贴合, 每层宜连续施工, 必须留施工缝时应采用阶梯玻形搓, 但离开阴阳角处不得小于200mm; 3 防水层的阴阳角处应做成圆弧形; 4 4 水泥砂浆终凝后应及时进行养护, 养护温度不宜低于5并保持湿润, 养护时间不得少于14d。4.2.6 水泥砂浆防水层的施工质量检验数量, 应按施工面积每100m2抽查1处, 每处10m2, 且不得少于 3处。4.2.7 水泥砂浆防水层的原材料及配合比必须符合设计要求。 检验方法; 检查出厂合格证、 质量检验报告、 计量措施和现场抽样试验报告。4.2.8 水泥砂浆防水层各层之间必须结合牢固, 无空鼓现象。 检验方法: 观察和用小锤轻击检查。 一般项目4.2.9 水泥砂浆防水层表面应密实、 平整, 不得有裂纹、 起砂、 麻面等缺陷; 阴阳角处应做成圆弧形。 检验方法: 观察检查。4.210 水泥砂浆防水层施工缝留控位置应正确, 接槎应按层次顺序操作, 层层搭接紧密。 检验方法: 观察检查和检查隐蔽工程验收记录。4.2.11 水泥砂浆防水层的平均厚度应符合设计要求, 最小厚度不得小于设计值的85。 检验方法: 观察和尺量检查。 4.3 卷材防水层4.3.1 本书适用于受侵蚀性介质或受振动作用的地下工程主体迎水面铺贴的卷材防水层。4.3.2 卷材防水层应采用高聚物改性沥青防水卷材和合成高分子防水卷材。所选用的基层处理剂、 胶粘剂、 密封材料等配套材料, 均应与铺贴的卷材材性相容。4.3.3 铺贴防水卷材前, 应将找平层清扫干净, 在基面上涂剧基层处理剂; 当基面较潮湿时, 应涂刷湿固化型胶粘剂或潮湿界面隔离剂。4.3.4 防水卷材厚度选用应符合表4.3.4的规定。表4.3.4 防水卷材厚度防水等级设防道数合成高分子防水卷材 高聚物改性沥青防水卷材1级 三道或三道以上设防 单层: 不应小于1.5; 双层: 每层不应小于1.2单层: 不应小于4; 双层: 每层不应小于32级二道设防 3级一道设防不应小于1.5不应小于4复合设防不应小于1.2不应小于34.3.5 两幅卷材短边和长边的搭接宽度均不应小于100mm。采用多层卷材时, 上下两层和相邻两幅卷材的接缝应错开1/3幅宽, 且两层卷材不得相互垂直铺贴。4.3.6 冷粘法铺贴卷材应符合下列规定: 1 胶粘剂涂刷应均匀, 不露底, 不堆积; 2 铺贴卷材时应控制胶粘剂涂剧与卷材铺贴的间隔时间, 排除卷材下面的空气, 并辊压粘结牢固, 不得有空鼓; 3 铺贴卷材应平整、 顺直, 搭接尺寸正确, 不得有扭曲、 皱折; 4 接缝口应用密封材料封严, 其宽度不应小于10mm。4.3.7 热熔法铺贴卷材应符合下列规定: 1 火焰加热器加热卷材应均匀, 不得过分加热或烧穿卷材; 厚度小于3mm的高聚物改性沥青防水卷材, 严禁采用热熔法施工; 2 卷材表面热熔后应立即滚铺卷材, 排除卷材下面的空气, 并辊压粘结牢固, 不得有空鼓、 皱折; 3 滚铺卷材时接缝部位必须溢出沥青热熔胶, 并应随即刮封接口使接缝粘结严密; 4 铺贴后的卷材应平整、 顺直, 搭接尺寸正确, 不得有扭曲。4.3.8 卷材防水层完工并经验收合格后应及时做保护层。保护层应符合下列规定: 1 顶板的细石混凝土保护层与防水层之间宜设置隔离层; 2 底板的细石混凝土保护层厚度应大于50mm; 3 侧墙宜采用聚苯乙烯泡沫塑料保护层, 或砌砖保护墙( 边砌边境实) 和铺抹30mm厚水泥砂浆。4.3.9 卷材防水层的施工质量检验数量, 应按销贴面积每100m2抽查1处, 每处10m2, 且不得少于 3处。 主控项目4.3.10 卷材防水层所用卷材及主要配套材料必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告和现场抽样试验报告。4.3.11 卷材防水层及其转角处、 变形缝、 穿墙管道等细部做法均须符合设计要求。 检验方法:观察检查和检查隐蔽工程验收记录。 一般项目4.3.12 卷材防水层的基层应牢固, 基面应洁净、 平整, 不得有空鼓、 松动、 起砂和脱皮现象; 基层阴阳角处应做成圆弧形。 检验方法: 观察检查和检查隐蔽工程验收记录。4.3.13 卷材防水层的搭接缝应粘( 焊) 结牢固, 密封严密, 不得有皱折、 翘边和鼓泡等缺陷。 检验方法: 观察检查。4.3.14 侧墙卷材防水层的保护层与防水层应粘结牢固, 结合紧密、 厚度均匀一致。 检验方法: 观察检查。4.3.15 卷材括接宽度的允许偏差为-10mm。 检验方法: 观察和尺量检查。 4.4 涂料防水层4.4.1 本节适用于受侵蚀性介质或受振动作用的地下工程主体迎水面或背水面涂刷的涂料防水层。4.4.2 涂料防水层应采用反应型、 水乳型、 聚合物水泥防水涂料或水泥基、 水泥基渗透结晶型防水徐料。4.4.3 防水涂料厚度选用应符合表4.4.3的规定: 表4.4.3 防水涂料厚度()防水等级设防道数有机涂料无 机涂料反应型水乳型聚合物水泥水泥基水泥基渗透结晶型1级三道或三道以上设防1.22.01.21.51.52.01.52.00.82级二道设防1.22.01.21.51.52.01.52.00.83级 一道设防2.02.0复合设防1.51.54.4.4 涂料防水层的施工应符合下列规定: 1 涂料涂刷前应先在基面上涂一层与涂料相容的基层处理剂; 2 涂膜应多遍完成, 涂刷应待前遍涂层干燥成膜后进行; 3 每遍涂刷应交替改变涂层的涂刷方向, 同层涂膜的先后搭茬宽度直为3050mm; 4 涂料防水层的施工缝( 甩槎) 应注意保护, 搭接缝宽度应大于100mm, 接涂前应将其甩茬表面处理干净; 5 涂刷程序应先做转角处、 穿墙管道、 变形缝等部位的涂料加强层, 后进行大面积涂刷; 6 涂料防水层中铺贴的胎体增强材料, 同层相邻的搭接宽度应大于100mm, 上下层接缝应错开1/3幅宽。4.4.5 防水徐料的保护层应符合本规范第4.3.8条的规定。4.4.6 涂料防水层的施工质量检验数量, 应按涂层面积每100m抽查1处, 每处10m2, 且不得少于3处。 主控项目4.4.7 涂料防水层所用材料及配合比必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告、 计量措施和现场抽样试验报告。4.4.8 涂料防水层及其转角处、 变形缝、 穿墙管道等细部做法均须符合设计要求。 检验方法: 观察检查和检查隐蔽工程验收记录。 一般项目4.4.9 涂料防水层的基层应牢固, 基面应洁净、 平整, 不得有空鼓、 松动、 起砂和脱皮现象; 基层阴阳角处应做成圆弧形。 检验方法; 观察检查和检查隐蔽工程验收记录。4.4.10 涂料防水层应与基层粘结牢固, 表面平整、 涂刚均匀, 不得有流淌、 皱折、 鼓泡、 露胎体和翘边等缺陷。 检验方法: 观察检查。4.4.11 涂料防水层的平均厚度应符合设计要求, 最小厚度不得小于设计厚度的80。 检验方法: 针测法或割取20mm20mm实样用卡尺测量。4.4.12 侧墙涂料防水层的保护层与防水层粘结牢固, 结合紧密, 厚度均匀一致。 检验方法: 观察检查。 4.5 塑料板防水层 4.5.1 本节适用于铺设在初期支护与二次衬砌间的塑料防水板( 简称”塑料板”) 防水层。4.5.2 塑料板防水层的铺设应符合下列规定: 1 塑料板的缓冲衬垫应用暗钉因固定在基层上, 塑料板边铺边将其与暗钉圈焊接牢固; 2 两幅塑料板的措接宽度应为10mm, 下部塑料板应压住上部塑料板; 3 搭接缝宜采用双条焊缝焊接, 单条焊缝的有效焊接宽度不应小于10mm; 4 复合式衬砌的塑料板铺设与内衬混凝土施工距离不应小于5m。4.5.3 塑料板防水层的施工质量检验数量, 应按铺设面积每100m2抽查1处, 每处10m2, 但不少于3处。焊缝的检验应按焊缝数量抽查5, 每条焊缝为1处, 但不少于3处。 主控项目4.5.4 防水层所用塑料板及配套材料必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告和现场4.5.5塑料板的搭接缝必须采用热风焊接不得有渗漏。 检验方法: 双焊缝间空腔内充气检查。 一般项目4.5.6 塑料板防水层的基面应坚实、 平整、 圆顺, 无漏水现象; 阴阳角处应做成圆弧形。检验方法: 观察和尺量检查。4.5.7 塑料板的铺设应平顺并与基层固定牢固, 不得有下垂、 绷紧和破损现象。检验方法: 观察检查。4.5.8 塑料板搭接宽度的允许偏差为-10mm。 检验方法: 尺量检查。 4.6 金属板防水层4.6.1 本节适用于抗渗性能要求较高的地下工程中以金属板材焊接而成的防水层。4.6.2 金属极防水层所采用的金属材料和保护材料应符合设计要求。金属材料及焊条( 剂) 的规格、 外观质量和主要物理性能, 应符合国家现行标准的规定。4.6.3 金属板的拼接及金属板与建筑结构的锚固件连接应采用焊接。金属板的拼接焊缝应进行外观检查和无损检验。4.6.4 当金属板表面有锈蚀。麻点或划痕等缺陷时, 其深度不得大于该板材厚度的负偏差值。4.6.5 金属板防水层的施工质量检验数量, 应按铺设面积每10m2抽查1处, 每处lm2, 且不得少于3处。焊缝检验应按不同长度的焊缝各抽查5, 但均不得少于1条。长度小于500mm的焊缝, 每条检查1处; 长度500 mm的焊缝, 每条检查2处; 长度大于 mm的焊缝, 每条检查3处。 主控项目4.6.6 金属防水层所采用的金属板材和焊条( 剂) 必须符合设计要求。 检验方法: 检查出厂合格证或质量检验报告和现场抽样试验报告。4.6.7 焊工必须经考试合格并取得相应的执业资格证书。 检验方法: 检查焊工执业资格证书和考核日期。 一般项目4.6.8金属板表面不得有明显凹面和损伤。 检验方法: 观察检查。4.6.9焊缝不得有裂纹、 未熔合、 夹渣、 焊瘤、 咬边、 烧穿、 弧坑、 针状气孔等缺陷。检验方法: 观察检查和无损检验。4.6.10 焊缝的焊波应均匀, 焊渣和飞溅物应清除干净; 保护涂层不得有漏徐、 脱皮和反锈现象。 检验方法: 观察检查。 4.7 细部构造4.7.1 本节适用于防水混凝土结构的变形缝、 施工缝、 后浇带、 穿墙管道、 埋设件等细部构造。4.7.2 防水混凝土结构的变形缝、 施工缝、 后浇带等细部构造, 应采用止水带、 遇水膨胀橡胶腻子止水条等高分子防水材料和接缝密封材料。4.7.3 变形缝的防水施工应符合下列规定: 1 止水带宽度和材质的物理性能均应符合设计要求, 且无裂缝和气泡; 接头应采用热接, 不得叠接, 接缝平整、 牢固, 不得有裂口和脱胶现象; 2 中埋式止水带中心线应和变形缝中心线重合, 止水带不得穿孔或用铁钉固定; 3 变形缝设置中埋式止水带时, 混凝土浇筑前应校正止水带位置, 表面清理干净, 止水带损坏处应修补; 顶、 底板止水带的下侧混凝土应振捣密实, 边墙止水带内外侧混凝土应均匀, 保持止水带位置正确、 平直, 无卷曲现象; 4 变形缝处增设的卷材或涂料防水层, 应按设计要求施工。4.7.4 施工缝的防水施工应符合下列规定: 1 水平施工缝浇筑混凝土前, 应将其表面浮浆和杂物清除, 铺水泥砂浆或徐刷混凝土界面处理剂并及时浇筑混凝土; 2 垂直施工缝浇筑混凝土前, 应将其表面清理干净, 涂刷混凝土界面处理剂并及时浇筑混凝土; 3 施工缝采用遇水膨胀橡胶腻子止水条时, 应将止水条牢固地安装在缝表面预留精内; 4 施工缝采用中埋止水带时, 应确保止水带位置准确、 固定牢靠。4.7.5 后浇带的防水施工应符合下列规定: 1 后深带应在其两侧混凝土龄期达到42d后再施工; 2 后浇带的接缝处理应符合本规范第4.7.4条的规定; 3 后浇带应采用补偿收缩混凝土, 其强度等级不得低于两侧混凝土; 4 后浇带混凝土养护时间不得少于28d 。4.7.6 穿墙管道的防水施工应符合下列规定: 1 穿墙管止水环与主管或翼环与套管应连续满焊, 并做好防腐处理; 2 穿墙管处防水层施工前, 应将套管内表面清理干净; 3 套管内的管道安装完毕后, 应在两管间嵌入内衬填料, 端部用密封材料填缝。柔性穿墙时, 穿墙内侧应用法兰压紧; 4 穿墙管外侧防水层应铺设严密, 不留接茬; 增铺附加层时, 应按设计要求施工。4.7.7 埋设件的防水施工应符合下列规定: 1 埋设件端部或预留孔( 槽) 底部的混凝土厚度不得小于250mm; 当厚度小于250mm时, 必须局部加厚或采取其它防水措施; 2 预留地坑、 孔洞、 沟槽内的防水层, 应与孔( 糟) 外的结构防水层保持连续; 3 固定模板用的螺栓必须穿过混凝土结构时, 螺栓或套管应满焊止水环或翼环; 采用工具式螺栓或螺栓加培头做法, 拆模后应采取加强防水措施将留下的凹槽封堵密实。4.7.8 密封材料的防水施工应符合下列规定: 1 检查粘结基层的干燥程度以及接缝的尺寸, 接缝内部的杂物应清除干净; 2 热灌法施工应自下向上进行并尽量减少接头, 接头应采用斜槎; 密封材料熬制及浇灌温度, 应按有关材料要求严格控制; 3 冷嵌法施工应分次将密封材料嵌填在缝内, 压嵌密实并与缝壁粘结牢固, 防止裹人空气。接头应采用斜槎; 4 接缝处的密封材料底部应嵌填背村材料, 外露密封材料上应设置保护层, 其宽度不得小于100mm。4.7.9 防水混凝土结构细部构造的施工质量检验应按全数检查。 主控项目4.7.10 细部构造所用止水带、 遇水膨胀橡胶腻子止水条和接缝密封材料必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告和进场抽样试验报告。4.7.11 变形缝、 施工缝、 后浇带、 穿墙管道、 埋设件等细部构造作法, 均须符合设计要求, 严禁有渗漏。 检验方法: 观察检查和检查隐蔽工程验收记录。 一般项目4.7.12 中埋式止水带中心线应与变形缝中心线重合, 止水带应固定牢靠、 平直, 不得有扭曲现象。 检验方法: 观察检查和检查隐蔽工程验收记录。4.7.13 穿墙管止水环与主管或翼环与套管应连续满焊, 并做防腐处理。 检验方法: 观察检查和检查隐蔽工程验收记录。4.7.14 接缝处混凝土表面应密实、 洁净、 干燥; 密封材料应嵌境严密、 粘结牢固, 不得有开裂、 鼓泡和下塌现象。 检验方法: 观察检查。 5 特殊施工法防水工程 5.1 锚喷支护5.1.1 本节适用于地下工程的支护结构以及复合式衬砌的初期支护。5.1.2 喷射混凝土所用原材料应符合下列规定: 1 水泥优先选用普通硅酸盐水泥, 其强度等级不应低于32.5级; 2 细骨料: 采用中砂或粗砂, 细度模数应大于2.5, 使用时的含水率直为57; 3 粗骨料: 卵石或碎石粒径不应大于15mm; 使用碱性速凝剂时, 不得使用活性二氧化硅石料; 4 水: 采用不含有害物质的洁净水; 5 速凝剂: 初凝时间不应超过smin, 终凝时间不应超过10min。 5.1.3 混合料应搅拌均匀并符合下列规定: 1 配合比; 水泥与砂石质量比直为1:44.5, 砂率宜为4555, 水灰比不得大于0.45, 速凝剂掺量应经过试验确定; 2 原材料称量允许偏差: 水泥和速凝剂2, 砂石3; 3运输和存放中严防受潮, 混合料应随拌随用, 存放时间不应超过20min。5.1.4 在有水的岩面上喷射混凝土时应采取下列措施: 1 潮湿岩面增加速凝剂掺量; 2 表面渗、 滴水采用导水盲管或盲沟排水; 3 集中漏水采用注浆堵水。5.1.5 喷射混凝土终凝2h后应养护, 养护时间不得少于14d; 当气温低于5时不得喷水养护。5.1.6 喷射混凝土试件制作组数应符合下列规定: 1 抗压强度试件: 区间或小于区间断面的结构, 每20延米拱和墙各取一组; 车站各取两组。 2 抗渗试件: 区间结构每40延术取一组; 车站每20延米取一组。5.1.7 锚杆应进行抗拔试验。同一批锚杯每100根应取一组试件, 每组3根, 不足100根也取3根。同一批试件抗拔力的平均值不得小于设计锚固力, 且同一批试件抗拔力的最低值不应小于设计锚固力的90。5.1.8 锚喷支护的施工质量检验数量, 应按区间或小于区间断面的结构, 每20延米检查1处, 车站每10延术检查1处, 每处10m2, 且不得少于3处。 主控项目5.1.9 喷射混凝土所用原材料及钢筋网、 锚杆必须符合设计要求。 检验方法: 检查出厂合格证、 质量检验报告和现场抽样试验报告.5.1.10 喷射混凝土抗压强度、 抗渗压力及锚杆抗拔 力必须符合设计要求。 检验方法: 检查混凝土抗压、 抗渗试验报告和锚杆抗拔力试验报告。一般项目5.1.11 喷层与围岩及喷层之间应粘结紧密, 不得有空鼓现象。 检验方法: 用锤击法检查。5.1.12喷层厚度有60不小于设计厚度, 平均厚度不得小于设计厚度, 最小厚度不得小于设计厚度的 检验方法: 用针探或钻孔检查。5.1.13 喷射混凝土应密实、 平整, 无裂缝、 脱落。漏喷、 露筋、 空鼓和渗漏水。 检验方法: 观察检查。5.1.14 喷射混凝土表面平整度的允许偏差为30mm, 且矢弦比不得大于1/6。 检验方法: 尺量检查。5.2 地下连续墙5.2.1 本节适用于地下工程的主体结构、 支护结构以及遂道工程复合式衬砌的初期支护。5.2.2地下连续墙应采用掺外加剂的防水混凝土, 水泥用量: 采用卵石时不得少于370kg/m3, 采用碎石时不得少于400kg/m3, 坍落度宜为180220mm。5.2.3地下连续墙施工时, 混凝土应按每一个单元槽段留一组抗压强度试件, 每五个单元槽段留置一组抗渗试件。5.2.4地下连续墙墙体内侧采用水泥砂浆防水层、 卷材防水层、 涂料防水层或塑料板防水层时, 应分别按本规范第4.2节、 第4.3节、 第4.4节和第4.5节的有关规定执行。5.2.5单元槽段接头不宜设在拐角处; 采用复合式衬砌时, 内外墙接头宜相互错开。5.2.6地下连续墙与内衬结构连接处, 应凿毛并清理干净, 必要时应做特殊防水处理。5.2.7地下连续墙的施工质量检验数量, 应按连续墙每10个槽段抽查1处, 每处为1个槽段, 且不得少于3处。主控项目5.2.8防水混
