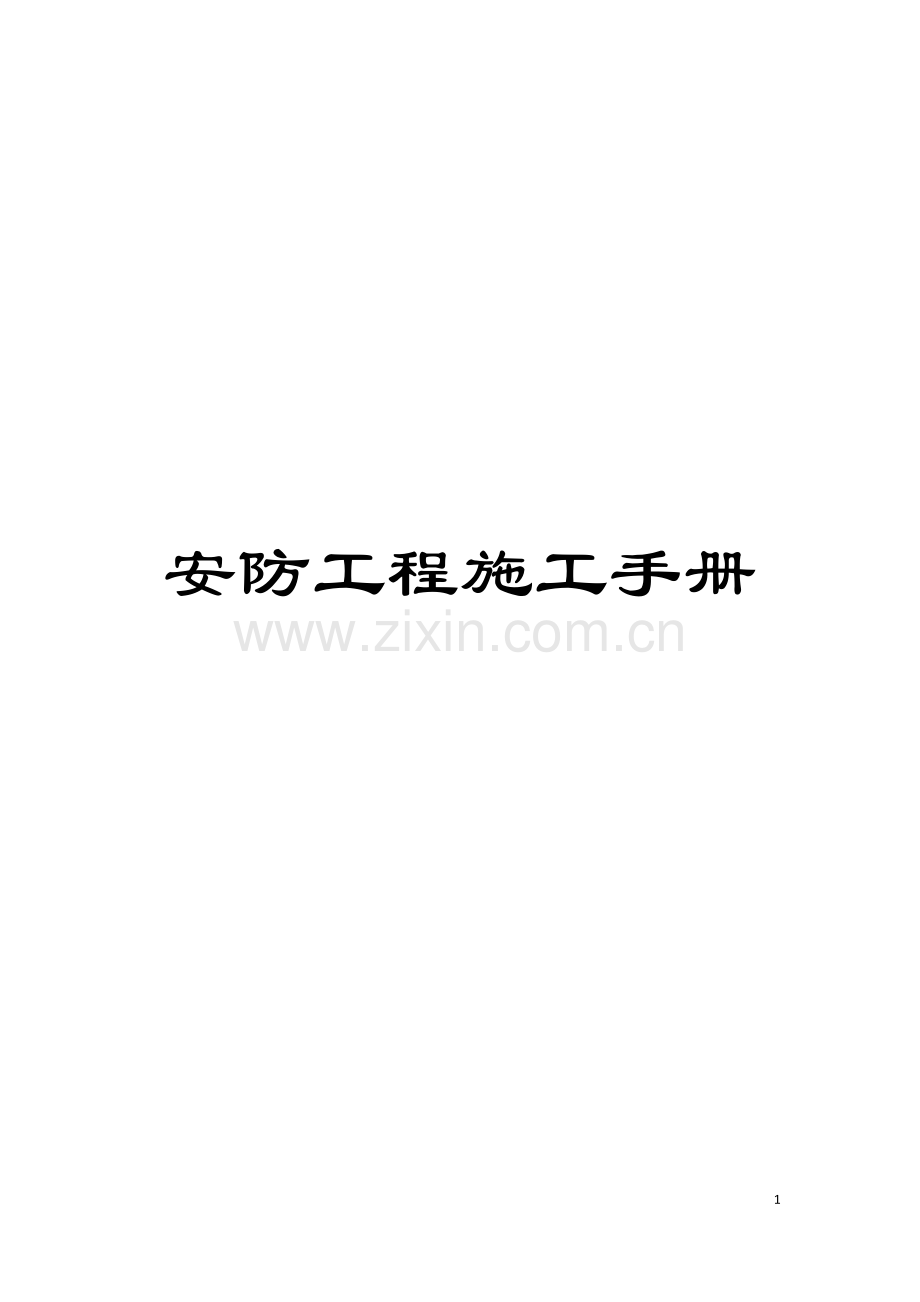

安防工程施工手册模板.doc

安防工程施工手册23资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。工程施工手册厦门瑞科技术有限公司目 录一、 对施工人员的要求1二、 工程施工的程序与步骤21. 施工准备阶段22. 施工实施阶段23. 工程调试验收阶段34. 工程移交与系统使用培训阶段3三、 防盗报警系统施工41一般要求42布线53、 入侵探测器的安装64、 报警控制器的安装: 85、 报警系统的调试: 9四、 楼寓对讲系统的施工111、 一般要求: 112、 门口主机的安装113、 室内分机的安装124、 电源的安装125、 锁具的安装126、 闭门器的安装127、 隔离器的安装138、 视频放大器的安装13五、 电视监控工程施工131一般要求: 132电缆敷设: 143光缆敷设: 154前端设备的安装: 165中心控制设备的安装176供电与接地187电视监控系统的调试18一、 对施工人员的要求安全防范工程是以维护社会公共安全, 保护国家和人民生命财产为目的的入侵报警、 电视监控、 出入口控制、 防爆排爆及安全检查等工程。工程建设单位多为党政首脑机关、 国家重点文物系统、 重要金融系统等要害单位或部门。为此, 要求安防工程施工人员不但有较高的技术水平, 还要有良好的政治素质, 避免施工环节造成的漏洞。安防工程施工人员应符合下列条件: 1遵守国家法律, 无犯罪历史。2严守工程保密制度。3接受施工主管部门的管理, 遵守各项规章制度。4带班长及主要施工人员必须持有电工资格证书, 或具备相应专业知识及技能, 并有三年以上施工经验。二、 工程施工的程序与步骤根据工程的特点我们将工程施工的实施过程分为四个阶段: 施工准备阶段 施工实施阶段工程调试验收阶段工程移交与系统使用培训阶段1. 施工准备阶段组建项目经理部, 根据工程管理的需要建立机构确定人员。编制施工组织计划, 施工方案, 施工进度计划和施工平面图, 用以指导施工准备和施工, 在这一阶段中重点是对工程图纸进行审核和确认, 统一图纸标准, 进行管线综合。制订施工项目管理规划, 以指导施工项目管理活动。在管理中将每一个工程项目进行细化, 制订阶段完成目标, 提出具体方案和实施手段。根据合同组织系统所需设备及各种配套材料, 列出系统配套清单, 由质量管理部门对设备进行测试、 老化, 并出具测试报告, 由公司领导签字认可后进行设备进场前的调试工作。 进行施工现场准备。使现场具备施工条件( 包括水、 电、 安保等) 。2. 施工实施阶段这个阶段是工程中最重要的阶段, 首先必须保证按照组织规划的安排进行施工, 严格监督工程进度, 控制阶段目标, 将月进度、 周进度、 日进度控制在计划时间范围内, 用保证阶段进度的方法保证工程进度指标。严格履行工程承包合同, 协调好各方面的关系, 管理合同更改和现场变更, 及时解决工程中出现的问题, 建立相应的制度, 保证问题反馈的时间, 减少工程的延误。严格质量控制, 及时掌握质量状况, 施工负责小组将随时检查工程质量, 发现质量问题, 并尽早解决, 以减少返工和不必要的损失。做好记录检查, 并及时进行分析总结, 管理好工程中的文件档案、 会议记要。加强工程现场管理, 实行安全文明施工。3. 工程调试验收阶段工程调试阶段首先进行分系统及单机的运行调试, 在此基础上进行系统的联调和试运转, 组织相关人员进行系统验收。验收严格遵照合同和国家的有关规定, 对各分系统的全部指标进行检验, 并出具验收测试报告。整理移交竣工文件, 编制竣工报告, 标准化文件格式, 并对照实际工程进行审核, 保证文件与实际情况相吻合。4. 工程移交与系统使用培训阶段在系统运行之前, 公司将对交付方的操作人员进行必要的培训, 使其熟悉设计资料和图纸文件夹, 掌握系统配置、 设备的各方面情况: 如每天的操作和监视, 故障如何排除, 损坏如何维修及系统设备的维护保养等。三、 防盗报警系统施工1一般要求( 1) 入侵报警工程施工现场必须设一名现场工程师, 以指导施工进行, 并协同建设单位做好施工中的隐蔽工程检测与验收。( 2) 入侵报警工程施工前应具备下列图纸资料: 探测器布防平面图、 中心设备布置图、 系统原理及系统连接图。管线要求及管线敷设图。设备、 器材安装要求及安装图。( 3) 入侵报警系统施工应按图纸进行, 不得随意更改。确需更改原设计图纸时, 应按程序进行审批, 审批文件( 通知单等) 需经双方授权人签字后方可实施。( 4) 入侵报警系统竣工时, 施工单位应提交下列图纸资料: 施工前全部图纸资料。工程竣工图。设计更改文件。检测记录。包括绝缘电阻、 接地电阻等测试数据。隐蔽工程的验收记录。2布线( 1) 报警系统布线, 应符合现行国家标准电气装置工程施工及验收规范( 注: 此为相关标准汇编码方案本名称, 以下延用) 的要求。( 2) 报警系统的各种导线原则上应尽可能缩短。( 3) 在管内或槽内积水及杂物清除干净。穿线时宜抹黄油或滑石粉。进入管内的导线应平直、 无接头和扭结。( 4) 导线接头应在接线盒内焊接或用端子连接。( 5) 不同系统、 不同电压等级、 不同电流类别的导线, 不应穿在同一管内或同一线槽内。( 6) 明装管线走向及安装位置应与室内装饰布局协调。( 7) 在垂直布线与水平布线的交叉处要加装分线盒, 以保证接线的牢固和外观整洁。( 8) 当导线在地板下、 天花板内或穿墙时, 要将导线穿入管内。( 9) 在多尘或潮湿场所, 管线接口应作密封处理。( 10) 一般管内导线( 包括绝缘层) 总面积不应超过管内截面的2/3。( 11) 管线两固定点之间的距离不能超过1.5m。下列部位应设置固定点: 管线接头处。距接线盒0.2m处.管线转角处.(12)在同一系统中应将不同导线用不同颜色标志或编号。如电源线正端用红色, 地端用黑色, 共用信号线用黄色, 地址信号线用白色等。在报警系统中地址信号线较多, 可将每个楼层或每个防区的地址信号线用同一颜色标志, 然后逐个编号。( 13) 对每个回路的导线用500V兆欧表测量绝缘电阻, 其对地绝缘电阻值不应小于20M。3、 入侵探测器的安装( 1) 入侵探测器( 以下简称探测器) 安装前要通电检查其工作状况, 并作记录。( 2) 探测器的安装应符合电器装置安装施工及验收规范的要求。( 3) 探测器的安装应按设计要求及设计图纸进行。( 4) 室内被动红外探测器的安装应满足下列要求: 壁挂式被动红外探测器应安装在楼道端, 视场沿楼道走向, 高度2.2m左右。吸顶式被动红外探测器, 一般安装在重点防范部位上方附近的天花板上, 必须水平安装。楼道式被动红外探测器, 必须安装在楼道端, 视场沿楼道走向, 高度2.2m左右。被动红外探测器一定要安装牢固, 不允许安装在暖气片、 电加热器、 火炉等热源正上方; 不准正对空调机、 换气扇等物体; 不准正对防洪区内运动和可能运动的物体。防止光线直射探测器, 探测器正前方不准有遮挡物。( 5) 主动红外探测器的安装应满足下列要求: 安装牢固, 发射机与接收机对准, 使探测效果最佳。发射机与接收机之间不能有可能遮挡物。如: 风吹树摇的遮挡等。利用反射镜辅助警戒时, 警戒距离较对射时警戒距离要缩短。安装过程中注意保护透镜, 如有灰尘可用镜头纸擦干净。( 6) 微波被动红外双技术探测器的安装应满足下列要求: 壁挂式微波被动红外双技术探测器应安装在与可能入侵方向成45角的方位( 如受条件限制应优先考虑被动红外单元的探测灵敏度) , 高度2.2m左右, 并视防范具体情况确定探测器与墙壁倾角。吸顶式微波被动红外双技术探测器, 一般安装在重点防范部位上方附近的天花板上, 必须水平安装。楼道式微波被动红外双技术探测器的其它安装注意事项可参考被动红外探测器的安装。( 7) 声控振动双技术玻璃破碎探测器的安装应满足下列要求: 探测器必须牢固地安装在玻璃附近的墙壁上或天花板上。不能安装在被保护玻璃上方的窗帘盒上方。安装后应用玻璃破碎仿真器精心调节灵敏度。( 8) 磁开关探测器的安装应满足下列要求: 磁开关探测器应牢固地安装在被警戒的门、 窗上, 距门窗拉手边的距离不大于150mm。舌簧管安装在固定的门、 窗框上, 磁铁安装在活动门、 窗上, 两者对准, 间距在0.5cm左右为宜。安装磁开关探测器的( 特别是暗装式磁开关) 时, 要避免猛烈冲击, 以防舌簧管破裂。( 9) 电缆式振动探测器的安装应满足下列要求: 在网状围栏上安装时, 需将信号处理器( 接口盒) 固定在栅栏的桩柱上, 电缆敷设在栅网2/3高度处。敷设振动电缆时, 应每隔20cm固定一次, 每隔10m做一半径为8cm左右的环。若警戒周界需过大门时, 可将电缆穿入金属管中, 埋入地下1m深度。在周界拐角处须作特殊处理, 以防电缆弯成死角和磨损。施工中不得过力牵拉和扭结电缆, 电缆外皮不可损坏, 电缆末端处理应符合电气装置安装工程施工及验收规定的要求, 并加防潮处理。( 10) 电动式振动探测器的安装应满足下列要求: 远离振源和可能产生振动的物体。如: 室内要远离电冰箱; 室外不要安装在树下等。电动式探测器一般安装在可能发生入侵的墙壁、 地面或保险柜上, 探测器中传感器振动方向尽量与入侵可能引起的振动方向一致, 并牢固连接。埋在地下时, 需埋10cm深处, 并将周围松土砸实。4、 报警控制器的安装: ( 1) 报警控制器的安装应符合电气装置工程施工及验收规范的要求。(2)报警控制器的安装在墙上时, 其底边距地板面高度不应小于1.5m,正面应有足够的活动空间.( 3) 报警控制器必须安装牢固、 端正。安装在松质墙上时, 应采取加固措施。( 4) 引入报警控制器的电缆或导线应符合下列要求: 配线应排列整齐, 不准交叉, 并应固定牢固。引线端部均应编号, 所编序号应与图纸一致, 且字迹清晰不易退色。端子板的每个接线端, 接线不得超过两根。电缆芯和导线留有不小于20cm的余量。导线应绑扎成束。导线引入线管时, 在进线管处应封堵。( 5) 报警控制器应牢固接地, 接地电阻值应小于4( 采用联合接地装置时, 接地电阻值应小于1) 。接地应有明显标志。5、 报警系统的调试: ( 1) 一般要求报警系统的调试, 应在建筑物内装修和系统施工结束后进行。报警系统调试前应具备该系统设计时的图纸资料和施工过程中的设计变更文件( 通知单) 及隐蔽工程的检测与验收记录等。调试负责人必须有中级以上专业技术职称, 并由熟悉该系统的工程技术人员担任。具备调试所用的仪器设备, 且这些仪器设备符合计量要求。检查施工质量, 做好与施工队伍的交接。( 2) 调试调试开始前应先检查线路, 对错接、 断路、 短路、 虚焊等进行有效处理。调试工作应分区进行, 由小到大。报警系统通电后, 应按防盗报警控制器通用技术条件的有关要求及系统设计功能检查系统工作状况。主要检查内容为: A报警系统的报警功能, 包括紧急报警、 故障报警等功能。B自检功能。C对探测器进行编号, 检查报警部位显示功能。D报警控制器的布防与撤防功能。E监听或对讲功能。F报警记录功能。G电源自动转换功能。调节探测器灵敏度, 使系统处于最佳工作状态。将整个报警系统至少连续通电12个小时, 观察并记录其工作状态, 如有故障或是误报警, 应认真分析原因, 做出有效处理。调试工作结束后, 填写调试报告。调试报告可用本手册绘声绘色制的”入侵报警、 电视监控系统调试报告”, 也可由调试单位自行制表。( 3) 写竣工报告。四、 楼寓对讲系统的施工1、 一般要求: 布线所用线材均应选用有双层胶皮, 达到市电要求的绝缘强度多股铜芯线并达到规定线径, 所布的线路均应走暗线或线槽(特别注意220V交流电源线一定要用三芯线, 并接入总地线, 接线要牢固。)布线时, 视频线、 信号线不能与220V交流电源线并行走线, 以免线间干扰。主干线、 支干线的接头应采用接线盒处理, 以免线头过于集中造成无法放入线槽内或毛刺短路, 接线头用螺丝锁紧或焊接方式处理, 保证接线处牢固可靠、 无毛刺。进电锁的连接线必须采用达到一定线径的软线。电源输出线到主机一般不超过5m, 一保证系统正常工作。2、 门口主机的安装( 1) 门口机的安装应符合电气装置工程施工及验收规范的要求。(2) 门口机安装防盗门上或墙上时, 其底边距地板面高度应在1.5m,正面应有足够的活动空间, 方便操作。( 3) 门口机必须安装牢固、 端正。( 4) 引入门口机的电缆或导线应符合下列要求: 配线应排列整齐, 不准交叉, 并应固定牢固。引线端部均应编号, 所编序号应与图纸一致, 且字迹清晰不易退色。端子板的每个接线端, 接线不得超过两根。电缆芯和导线留有不小于20cm的余量。导线应绑扎成束。导线引入线管时, 在进线管处应封堵。3、 室内分机的安装安装在室内门口处, 便于操作, 安装牢固、 端正; 安装高度距地面1.5m左右; 分机接线采用接线端子, 连接禁固。4、 电源的安装安装在到主机不超过5m处, 距地面高度2m左右。进出线孔加防护口, 交流220V电源线需用三芯线, 并接入总地线, 接线要牢固。5、 锁具的安装锁具有引线的一端安装在门的不常开面上或门框上, 另一端安装在活动扇上。电控锁的锁舌与门扣壳两端的间隙不得大于0.5cm, 通电时间不应超过8秒。电磁锁两极片间保证接触吻合, 无缝隙。6、 闭门器的安装闭门器一般由闭门器主体、 主摇臂、 副摇臂等组成。闭门器的安装位置根据开门的角度、 开门的方向等来确定。闭门器上有两个可调旋钮来调整关门速度, 一般”1”旋钮控制开关门角度约为100度左右,”2”旋钮控制30度左右。7、 隔离器的安装隔离器起到信号放大、 故障隔离、 保障系统可靠运行的作用。隔离器可根据设计安装于每一层楼或某几层楼安装一个, 隔离器需单独供电。8、 视频放大器的安装视频放大器起到信号放大、 视频隔离作用, 防止因线路过长、 分机多、 信号衰减过大及视频线短路而影响整个系统。一般12台分机配一台视频放大器。五、 电视监控工程施工1一般要求: ( 1) 施工现场必须设一名现场工程师以指导施工进行, 并协同建设单位做好隐蔽工程的检测与验收。( 2) 电视监控工程施工前应具备下列图纸资料: 系统原理及系统边线图。设备安装要求及安装图。中心控制室的设计及设备布置图。管线要求及管线敷设图。( 3) 电视监控系统施工应按设计图纸进行, 不得随意更改。确需更改原图纸时, 应按程序进行审批, 审批文件( 通知单等) 经双方授权人签字, 方可实施。( 4) 电视监控系统工程竣工时, 施工单位提交下列图纸资料: 施工前所接的全部图纸资料。工程竣工图。设计更改文件。2电缆敷设: ( 1) 必须按图纸进行敷设, 施工质量应符合电力工程电缆设计规范的要求。( 2) 施工所需的仪器设备, 工具及施工材料应提前准备就绪。施工现场有障碍特时应提前清除。( 3) 根据设计图纸要求, 选配电缆, 尽量避免电缆的接续。必须接续时应采取焊接方式或采用专用接插件。( 4) 电源电缆与信号电缆应分开敷设。( 5) 敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。( 6) 远离高压线或大电流电缆, 不易避开时应各自穿配金属管, 以防干扰。( 7) 随建筑物施工同步敷设电缆时, 应将管线敷设在建筑物体内, 并按建筑设计规范选用管线材料及敷设方式。( 8) 有强电磁场干扰环境( 如电台、 电视台附近) 应将电缆穿入金属管, 并尽可能埋入地下。( 9) 在电磁场干扰很小的情况下, 可使用PVC阻燃管。( 10) 电缆穿管前应将管内积水, 杂物清除干净, 穿线时宜涂抹黄油或滑石粉, 进入管口的电缆应保持平直, 管内电缆不能有接头和扭结, 穿好后应做防潮、 防腐等处理。( 11) 管线两固定点之间距离不得超过1.5m。( 12) 电缆应从所接设备下部穿出, 并留出一定余量。( 13) 在地沟或天花板内敷设的电缆, 必须穿管( 视具体情况选用金属管或PVC阻燃管) , 并固定在墙上。( 14) 在电缆端作好标志和编号。3光缆敷设: ( 1) 敷设光缆前, 应检查光纤有无断点、 压痕等损伤。( 2) 根据施工图纸选配光缆长度, 配盘时应使接头避开河沟、 交通要道和其它障碍物。( 3) 光缆的弯曲半径不应小于光缆外径的20倍。光缆可用牵引机牵引, 端头应作好技术处理, 牵引力应加于加强芯上, 牵引力大小不应超过150kg, 牵引速度宜为10m/min; 一次牵引长度不宜超过1km。( 4) 光缆接头的预留长度不应小于8m。( 5) 光缆敷设一段后, 应检查光缆有无损伤, 并对光缆敷设损耗进行抽测, 确认无损伤时, 再进行接续。( 6) 光缆接续应由受过专门训练的人员操作, 接续时应用光功率计或其它仪器进行监视, 使接续损耗最小。接续后应做接续保护, 并安装好光缆接头护套。( 7) 光缆端头应用塑料胶带包扎, 盘成圈置于光缆预留盒中, 预留盒应固定在电杆上。地下光缆引上电杆, 必须穿入金属管。( 8) 光缆敷设完毕时, 需测量通道的总损耗, 并用光时域反射计观察光纤通道全程波导衰减特性曲线。( 9) 光缆的接续点和终端应作永久性标志。4前端设备的安装: ( 1) 一般要求按安装图纸进行安装。安装前应对所装设备通电检查。安装质量应符合电气装置安装工程及验收规范的要求。( 2) 支架、 云台的安装检查云台转动是否平稳、 刹车是否有回程等现象, 确认无误后, 根据设计要求锁定云台转动的超点和终点。支架与建筑物, 支架与云台均应牢固和安装。所接电源线及控制线接出端应固定, 且留有一定的余量, 以不影响云台的转动为宜。安装高度以满足防范要求为原则。( 3) 解码器的安装解码器应牢固安装在建筑物上, 不能倾斜, 不能影响云台( 摄像机) 的转动。( 4) 摄像机的安装安装前应对摄像机进行检测和调整, 使摄像机处于正常工作状态。摄像机应牢固地安装在云台上, 所留尾线长度以不影响云台( 摄像机) 转动为宜, 尾线须加保护措施。摄像机转动过程尽可能避免逆光摄像。室外摄像机若明显高于周围建筑物时, 应加避雷措施。在搬动、 安装摄像机过程中, 不得打开摄像机镜头盖。安装固定摄像机时, 可参考以上要求。5中心控制设备的安装( 1) 监视器的安装监视器应端正、 平稳安装在监视器机柜( 架) 上。应具有良好的通风散热环境。主监视器距监控人员的距离应为主监视器荧光屏对角线长度的46倍。避免日光或人工光源直射荧光屏。荧光表面背景光照度不得高于100Lx。监视器机柜( 架) 的背面与侧面距墙不应小于0.8m。( 2) 控制设备的安装控制台应端正、 平稳安装, 机柜内设备应安装牢固, 安装所用的螺钉、 垫片、 弹簧、 垫圈等均应按要求装好, 不得遗漏。控制台或机架柜内插件设备均应接触可靠, 安装牢固, 无扭曲、 脱落现象。监控室内的所有引线均应根据监视器、 控制设备的位置设置电缆和进线孔。所有引线在与设备连接时, 均要留有余量, 并做永久性标志, 以便维修和管理。6供电与接地( 1) 测量所有接地极电阻, 必须达到设计要求。达不到要求时, 可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。( 2) 系统的防雷接地安装, 应严格按设计要求施工。接地安装最好配合土建施工同时进行。7电视监控系统的调试( 1) 一般要求电视监控系统调试应在建筑物内装修和系统施工结束后进行。电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。调试负责人必须有中级以上专业技术职称, 并由熟悉该系统的工程技术人员担任。具备调试所用的仪器设备, 且这些设备符合计量要求。检查施工质量, 做好与施工队伍的交接。( 2) 调试前的准备工作电源检测。接通控制台总电源开关, 检测交流电源电压; 检查稳压电源上电压表读数; 合上分电源开关, 检测各输出端电压, 直流输出极性等, 确认无误后, 给每一回路通电。线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量, 线芯与线芯、 线芯与地绝缘电阻不应小于0.5M; 用500V兆欧表对电源电缆进行测量, 其线芯间、 线芯与地间绝缘电阻不应小于0.5M。接地电阻测量。监控系统中的金属护管、 电缆桥架、 金属线槽、 配线钢管和各种设备的金属外壳均与地连接, 保证可靠的电气通路。系统接地电阻应小于4。( 3) 摄像机的调试闭合控制台、 监视器电源开关, 若设备批示灯亮, 即可闭合摄像机电源, 监视器屏幕上便会显示图像。调节光圈( 电动光圈镜头) 及聚集, 使图像清晰。改变变焦镜头的焦距, 并观察变焦过程中图像清晰度。遥控云台, 若摄像机静止和旋转过程中图像清晰度变化不大, 则认为摄像机工作正常。( 4) 云台的调试遥控云台, 使其上下、 左右转动到位, 若转动过程中无噪音( 噪音应小于50dB) 、 无抖动现象、 电机不发热, 则视为正常。在云台大幅度转动时, 如遇以下情况应及时处理。a摄像机、 云台的尾线被拉紧。 b转动过程中有阻挡物。如: 解码器、 对讲器、 探测器等是否阻挡了摄像机转动。 c重点监视部位有逆光摄像情况。( 5) 系统调试系统调试在单机设备调试完后进行。按设计图纸对每台摄像机编号。用综合测试卡测量系统水平清晰度和灰度。检查系统的联动性能。检查系统的录像质量。在现场情况允许、 建设单位同意的情况下, 改变灯光的位置和亮度, 以提高图像质量。( 6) 在系统各项指标均达到设计要求后, 可将系统连续开机24小时, 若无异常, 则调试结束。( 7) 填写高度报告。高度报告可用本手册绘制的”入侵报警、 电视监控系统调试报告”( 见54页) ; 也可由调试单位自行制表。( 8) 写竣工报告。
