斗轮堆取料机设备 招标文件 技术规范书.pdf

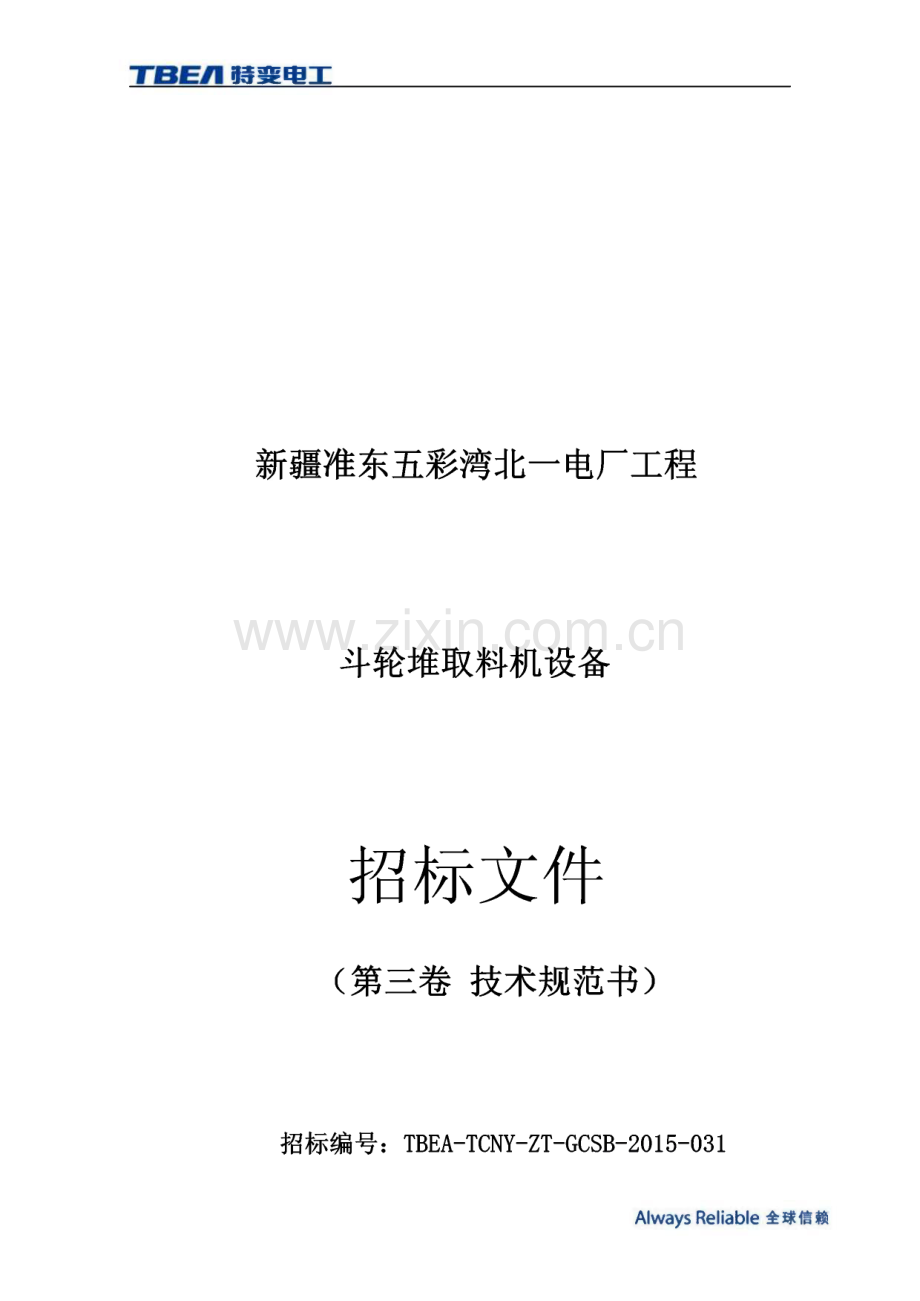

特变电工新疆准东五彩湾北一电厂工程斗轮堆取料机设备招标文件（第三卷技术规范书）招标编号：TBEA-TCNY-ZT-GCSB-2015-031Always Reliable 全球信赖招标人：特变电工股份有限公司 日期：二零一五年十月TBEILBMSX目 录附件1技术规范.1附件2供货范围.23附件3技术资料及交付进度.26附件5性能验收试验.35附件6性能保证违约金.37附件7技术服务和联络.37附件8交货进度.41附件9价格表.42附件10分包商/外购部件情况.48附件n大件部件情况.49附件12附图.50附件13技术差异表（格式）.51附件14投标人需要说明的其它内容.52附件15高压电动机技术规范书.53附件16低压电动机技术规范书.65Always Reliable 全球信赖TBEA暗变电工总体说明1.本技术规范书适用于新疆准东五彩湾北一电厂1号2号机组工程的悬臂式斗轮 堆取料机设备，本次招标范围为2X660MW机组所配备的1台臂式斗轮堆取料机。本规范书包括臂式斗轮堆取料机的功能设计、结构、性能、安装和试验等方面的技 术要求。2.招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节 作出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本招 标文件和工业标准的功能齐全的优质产品。投标人须执行本招标文件所列标准。有 矛盾时，按较高标准执行。3.如投标方未对本卷招标文件提出偏差，将认为投标人提供的设备符合本规范、范围和标准的要求。若有偏差，无论多少都必须清楚地列在投标文件的附件13“差异表”中。4.在签订合同之后，招标方有权提出因规范标准、规程发生变化以及初设审查报 告的要求而产生的一些补充要求，具体项目由投标、招标双方共同商定。5.产品应在相同容量机组或相似条件下的两个电厂成功运行超过两年，且已证明安 全可靠。6.所配套的电动机要求投标方按两家及以上生产厂家投标及报价，并经招标方确 认。7.本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、控制设 备及I/O点等均应在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区 段由设计院提供和确认。Always Reliable 全球信赖TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）附件1技术规范1.总则1.1 设计条件与环境1.1.1 电厂和输煤系统概况本工程本期建设规模为2X660MW机组，输煤系统建设规模为2X660MW,同步建设 脱硫装置和脱硝设施。本期工程计划2015年7月开工，2017年7月第一台机组投产，2017年9月第二台 机组投产。本工程位于于新疆昌吉州吉木萨尔县准东五彩湾煤电煤化工工业园北部，直线距 离吉木萨尔县城98km。厂址东南约4.3公里为天池能源大井矿区南露天煤矿的工业场 地，西南侧约7.5km处为乌准铁路准东北站。本工程2 X660MW机组年需耗煤量约336.0万吨（设计煤种），设计煤种拟由特变 电工股份有限公司下属新疆天池能源有限责任公司吉木萨尔县南露大煤矿供应，校核 煤种拟由将军戈壁2矿供应。电厂和煤矿以煤电一体化模式建设，电厂燃煤拟采用长距离管状带式输送机运 输，运输距离约6.5公里。因锅炉掺烧需要，每年大约有40万吨煤采用汽车运输，汽 车来煤直接往煤场卸煤。煤场为1座条形封闭煤场，煤场储煤量可满足2x660 MW机组BMCR工况下 设计 煤种约4.1天的耗煤量。储煤场作业机械为1台悬臂式斗轮堆取料机，悬臂长度30m,斗轮堆取料机堆料能力为暂定1000t/h,取料能力为暂定。1000t/h可调，折返式布 置。厂外带式输送机的型式及参数暂时没有确定；厂内带式输送机除煤场单路布置 外，其余带式输送机均双路布置，一路运行，一路备用，并具备双路同时运行的条 件。带式输送机规格暂定为带宽B=1200mm,带速V=2.5m/s,出力Q=1000t/h 1.1.2气象条件本工程厂址位于新疆维吾尔族自治区吉木萨尔县五彩湾煤电煤化工产业工业园区。吉木萨尔县属于北半球中纬度地区，其特征是冬季寒冷，夏季炎热，降水量少，日照 充足，空气干燥，昼夜温差大，春夏季多风。根据吉木萨尔气象站多年实测资料统计，求得累年基本气象要素值见表1.1.2-1 o1TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）吉木萨尔气象站累年基本气象要素统计值表L L 2-1项目单位数值发生日期平均气压hPa934.3平均气温7.4最热月平均气温25.17月最冷月平均气温-14.51月极端最高气温41.62006.7.31极端最低气温-36.61969.1.30最大日温差（日较差）27.31996.8.30平均水汽压hPa6.4最大水汽压hPa23.41999.8.2最小水汽压hPa0.31984年12月出现了 5 次平均相对湿度%58最小相对湿度%0年平均降水量mm191.0最大一日降水量mm58.22007.7.17年平均蒸发量mm2046.7平均风速m/s1.8最大风速m/s24（定时2min）最大积雪深度cm352次最大冻土深度（气象站观测场 内）cm1552005年3月出现3次平均大风日数d15.1最多大风日数d351979 年平均雾日数d19.8最多雾日数d391987 年2TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第a 附件（斗轮堆取料机）1.1.3燃煤特性a）煤源本工程2 X660MW机组年需耗煤量约336.0万吨（设计煤种），设计煤种拟由特变平均雷暴日数d8.7最多雷暴日数d16.01988 年平均降水日数d74.4最多降水日数d1021987 年平均积雪日数d114.8最多积雪日数d15019791980 年平均冰雹日数d0.2最多冰雹日数d1有六年出现平均沙尘暴日数d4.1最多沙尘暴日数d14.01982 年年最多冻融循环次数times50电工股份有限公司下属新疆天池能源有限责任公司吉木萨尔县南露天煤矿供应，校核 煤种拟由将军戈壁2矿供应。b）煤质分析资料表1.1.3-1煤质资料检测项目符号单位设计煤种校核煤种1（南露天矿：将军戈壁2 矿煤=70:30）校核煤种2全水分眼%29.627.928.5空气干燥基水分Md%11.609.8212.01收到基灰分4r%4.459.035.36干燥无灰基挥发分Kaf%30.7831.9629.853TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第a 附件（斗轮堆取料机）收到基碳a%53.0450.2854.29收到基氢X%2.422.412.58收到基氮X%0.550.500.55收到基氧2%9.179.568.00全硫S,ar%0.770.320.72收到基高位发热量Qr,v,arMJ/kg19.5819.1020.61收到基低位发热量以et,v,arMJ/kg18.4017.9619.42哈氏可磨指数HGI/130102113其它%/煤中氟FarAg/g6510573煤中氯Cl a.%0.0070.0260.005煤中碑力S arAg/g364煤中汞Hg arAg/g0.150.070.21煤中游离二氧化硅SiQ(R%0.140.770.06煤的冲刷磨损指数Ke0.31.00.3LL4设备使用条件本工程厂内建设1座条形斗轮机封闭煤场，堆高12nb总储量可满足2X660MW机 组锅炉BMCR工况下燃用约4.1天。煤场带式输送机单路布置，煤场机械采用1台悬臂式斗轮堆取料机，折返式布 置，悬臂长度为30m,斗轮堆取料机堆料能力暂定为1000t/h,取料能力暂定为0 1000t/h可调。煤场长度约168米，悬臂式斗轮堆取料机行走轨道长约120nl（尺寸可 能调整，最终以施工图为准），输煤系统采用程序集中控制、就地控制两种控制方式，悬臂式斗轮堆取料机与煤场带式输送机联锁运行，并有通讯接口，把数据传输至输煤 4TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）控制室。1.2 主要技术规范投标方应填写下列规范表，但不限于此：（没有的可不填，需添加的技术参数在 表后添加投标方不得变动此表格式）L2.1整机规范（由投标方填写）表1.2-1 整机规范设备制造厂：设备型式：工作制度：出力额定/最大堆料能力：t/h额定/最大取料能力：t/h堆高轨上：10.5 m轨下：1.5 m回转半径:30 m供电方式：供电电压：10000V供电频率：Hz走行距离：m最大工作风压：N/m2最大非工作风压：N/m2装机总功率：最大负荷功率：kW设备总质量：t其中配重质量：t运输单件最大质量：t5TBEH转交电工表1.2-2悬臂式斗轮堆取料机构新疆准东五彩湾北一电厂1号2号机组工程第疆附件（斗轮堆取料机）最大分离件外形尺寸（长义宽义高）：m设备外形尺寸（长X宽义高）：m控制方式：1.2.2悬臂式斗轮堆取料机构表1.2-3仰俯机构斗轮型式：斗轮直径：m斗数：个斗容：m3斗轮转速：r/min驱动装置型式：电动机型号：电动机功率：kW制动器型号：1.2.3俯仰机构1.2.4回转机构仰俯机构型式：大臂仰角：O大臂俯角：O仰俯速度（斗轮中心）：m/s驱动装置型式：电动机型号：电动机功率：kW制动器型号：液压系统：功率：kW工作压力：MPa表1.2-4回转机构6TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第a 附件（斗轮堆取料机）1.2.5走行机构回转机构型式大臂回转角度堆料O取料O回转速度范围r/min回转调速方式驱动装置型式电动机型号：电动机功率：kW制动器型号：表1.2-5走行机构走行机构型式：最大工作轮压：kN工作走行速度：m/min非工作走行速度：m/min走行轮直径：m轮数：个驱动轮数：个轨距：m轴距：m门座型式：轨道型号：驱动装置型式：电动机型号：电动机功率：kw制动器型号：1.2.6悬臂带式输送机7TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）表1.2-6悬臂带式输送机运行方式带宽：mm带速：m/s槽角：o托辐直径：mm出力（额定/最大）：t/h拉紧方式：驱动装置型式：电动机型号：电动机功率：kW制动器型号：胶带1.2.7尾车表1.2-7尾车尾车型式：尾车最大倾角：O带宽：mm带速：m/s槽角：o托辐直径：mm变俯方式：液压变俯尾车长度：mL2.8动力电缆卷筒表1.2-8动力电缆卷筒型式：功率/堵转力矩：kW8TBEH转交电工1.3.1主要设计条件1.3.1.1悬臂式斗轮堆取料机工作制为重型工作制，使用寿命30年。斗轮机堆取料机 具有的基本功能需满足：堆、取料时单路带式输送机对应单台斗轮机。1.3.1.2主要参数控制a)堆料出力：额定 1000t/hb)取料出力：额定(TlOOOt/hc)回转半径：30m9TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程第鼻附件(斗轮堆取料机)d)回转角度：110e)堆高：轨上：10.5m轨下：1.5mf)轨距：7mg)门座型式：二支占h)最大工作风压；Pa(投标方填写)i)最大非工作风压力；Pa(投标方填写)j)最大轮压：kN(投标方填写)k)煤场长度：煤场长度约168米(悬臂式斗轮堆取料机行走轨道长120m)1)煤的冻结厚度：2000 mmm)尾车型式：单尾车，半趴式n)供电方式：电缆卷筒0)供电电压：10 kVP)供电频率：50 HZq)供电位置：煤场中部r)轨道型号：50 kg/ms)控制方式：机上半自动及集中手动控制、程序控制t)地面带式输送机：单路布置理论中心高：距基础面1200mm,距轨顶面800mmo带宽：1200mm带速：2.5 m/s槽角：35额定出力：lOOOt/h带式输送机水平长度：190.0m(最终以施工图为准)L4总的技术要求1.4.1概述1.4.1.1投标方提供的设备应功能完整，技术先进.并能满足人身安全和劳动保护条10TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）1.4.1.2所有设备均应正确设计和制造，在所有正常工况下均能安全、持续运行，而不 应有过度的应力、振动、温升、磨损、腐蚀、老化等其他问题，招标方欢迎投标方提 供优于本规范书要求的先进、成熟、可靠的设备及部件。1.4.1.3设备零部件应采用先进、可靠的加工制造技术，应有良好的表面儿何形状及合 适的公差配合。招标方一般不接受带有试制性质的部件。L4.L4易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比 较方便地拆卸、更换和修理。所有重型部件均应有便于安装和维修的起吊或搬运条 件。1.4.1.5所用的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质 的，并能满足当地环境条件的要求。外购配套件须选用优质品牌、节能、先进的产 品，并有生产许可证及检验合格证。严禁采用国家公布的淘汰产品。重要部件需取得 招标方认可或由招标方指定。目前国内产品质量尚不过关的部件，可选用进口产品。1.4.1.6所使用的零件或组件应有良好的互换性。所有设备减速器应采用进口品牌的硬 齿面减速器。减速器应转动灵活、密封良好、无冲击和渗油现象。a）进口减速机制造、验收、技术文件、备品配件、专用工具等提供应与国产减速 机相同要求（或相似）。b）减速机出厂前均应进行空车（或联动）试车，现场安装不再解体检查、清洗。出厂前应出具试验、清洗文件。c）进口品牌减速机具生产厂家选用SEW。1.4.1.7所有的驱动装置均应安装合适的制动装置。当电机功率在45kW及以上时应配 备液力偶合器。液力偶合器在广东福伊特中兴液力传动有限公司、广州液力传动设备 有限公司、大连液力有限公司等厂家中选择，分别报价，按最高价计入总价，最终由 招标方确定。1.4.1.8各外露的转动部件均应设置防护罩，且应便于拆卸；人员易于达到的运动部位 应设置防护栏，但不应妨碍维修工作。1.4.L9露天工作的电动机、制动器、电气元件、等设备均应设置防护、防雨罩并应便 于拆卸。户外安装的电动机应有防结露措施。所有外露的电气设备及元件均应有防 护、防雨水、防晒、防尘、防潮、等设施。11TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）1.4.1.10电动机、减速机重量在20kg及以上时应提供带环形螺栓、吊钩或其它能安全 起吊的装置。1.4.1.11 液压系统主要元件（泵、阀门、液压缸、密封件）采用进口优质产品，卖方应 保证其使川寿命不小于30年，易磨损件使川寿命不小于20000小时。液压系统及部件 在组装前必需进行清洗，组装后应密封良好、无冲击和漏油现象。油箱温升一般不高 于环境温度30,但油箱油温不得超过60,一般应控制在3050范围内。出厂前 应进行整机试验，接口（包括部件）出厂时应可靠防护，现场安装时不再清洗，并出 具试验、清洗文件。液压系统设备进口厂家在瑞典赫格龙、德国力士乐、美国派克三 家中确定，分别报价，按最高价计入总价，最终由招标方确定。1.4.1.12 各转动件必须转动灵活，不得有卡阻现象。润滑部分密封良好，不得有油脂 渗漏现象。轴承温升一般不得大于40,且轴承温度不得超过80。1.4.1.13外购材料及部件投标方应进行检验，并对其质量负全责。1.4.1.14控制系统主要元件、变频器采用进口产品。1.4.1.15机上配有风速计。1.4.1.16悬臂带式输送机及尾车带式输送机所采用的保护装置、受料处设置的缓冲装 置、所有漏斗、溜槽的冲刷而使用的耐磨衬板必须与输煤系统带式输送机相统一。1.4.1.17悬臂式斗轮堆取料机用钢材应满足工程所在地的气象条件的要求。1.4.1.18 悬臂式斗轮堆取料机及其配用设备应能经受得住所在地区地震力的作用。在 本工程的地震裂度级的地震作用下，设备均能承受并保持结构上的完整性。1.4.1.19 悬臂式斗轮堆取料机的设计应考虑到额定出力和最大出力工况下的压力、应 力、地震力以及悬臂式斗轮堆取料机本体自重等同时作川，并能承受瞬时最大风速20 米/秒工况所产生的风压。1.4.1.20本工程厂址所处位置最冷月平均气温为-14.5,极端最低气温为-36.6,设备部件设计时应充分考虑低温问题，如因设备部件材料因冷脆而导致故 障，投标方应负有全责。1.4.2设备标志在设备的明显部位，应装设用不锈钢板制作的铭牌，标志铭牌规格等应符合JB8-82产品标牌的要求，铭牌上至少应包括下列内容：a）设备名称12TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）b）制造厂名称c）制造厂产品编号d）制造许可证编号e）设备型号及主要参数f）标识系统编码g）重量h）制造日期1.4.3清洁和油漆1.4.3.1结构件材料在下料前需进行喷丸除锈处理。1.4.3.2组装前应从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从 内外表面清除所有渣屑、锈皮油脂等。所有设备交付时应有二层锌基打底漆涂层一道 保护漆涂层和二层覆面漆涂层。钢结构上头道漆之前要经喷砂或酸洗清理，在钢结构 发运前应上两道底漆和一道保护漆及两道面漆，面漆颜色由业主确认，保证设备供货 到现场后除个别地方面漆损坏外，设备是完整的成品，投标人提供面漆损坏补充部 分。油漆材料采用环氧富锌底漆、环氧云母中间漆、聚氨脂面漆，油漆具有耐风化的 性能，能适应当地的环境条件。油漆保证期为5年。1.5悬臂式斗轮堆取料机构悬臂式斗轮堆取料机构的驱动装置采用低速大扭矩液压马达驱动，液压马达及液 压站采用原装进口产品，进口厂家在瑞典赫格龙、德国力士乐、美国派克三家中确 定，分别报价，按最高价计入总价，最终由招标方确定。主轴采用进口剖分式轴承，设置多重安全过载保护装置及良好吸振装置。斗轮挖掘力应根据现场实际条件及有关 规范综合确定，斗轮的挖掘能力应满足挖掘冻煤、及推土机盘场后的板结煤的要求。斗轮体的结构形式为无格式，斗刃应耐磨，斗齿采用铁磁性材料制作，并应有防止其 脱落的措施。溜料板与水平面的夹角为60。，溜槽料板内衬厚度212nlm耐磨衬板，衬 板为最小布氏硬度400的合金钢板，衬板均用沉头螺栓连接，并易于更换。斗轮的联 接方式应采用花键联接，不采用涨盘联接。1.6悬臂带式输送机1.6.1悬臂带式输送机的运行方式为双向运行，并可满负荷起动。1.6.2 驱动装置应采用机械外传动方式，减速机配置进口硬齿面减速机，制动器的选型 13TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）应能满足带式输送机在最大倾角时满负荷的逆止力。制动器在意大利GALVI、德国赫杰 姆、德国克莱特三家中确定，分别报价，按最高价计入总价，最终由招标方确定。1.6.3 拉紧装置应采用重锤式。1.6.4 驱动滚筒应有菱形花纹胶面，改向滚筒（尾部）应为条形镂空胶面滚筒（有排撒 煤功能）。1.6.5上托辐间距不大于1200mm,下托辐间距不大于3000mmo受料处应设置缓冲托 辐，且间距不应大于4001ml1。上、下分支均应设置适合皮带正反转的自动调心托辐，全 部托辐直径均为133mm,托辐正常使用寿命不小于50000小时，摩擦阻力系数不大于 0.022oL 6.6受料点应有导料设施，带式输送机应不撒料，胶带跑偏量最大不得超过601Tlm。1.6.7胶带承料面和非承料面均应设置清扫装置。每个卸料滚筒处应设有一二级重载 高效清扫装置，刮刀片采用摩擦系数低、防腐蚀、防断裂的聚胺脂复合材料，设有自 动补偿及避震功能、能保持恒定接触压力的张力调整器。回程应安装空段清扫器。驱 动滚筒上的清扫器刮下的细煤应落到漏斗中。清扫装置在厦门科廷、北京雷恩、台湾 骏维中选择，分别报价，按最高价计入总价，最终由招标方确定。1.6.8落煤斗的设计应考虑到防止清扫器处积煤积粉。1.6.9斗轮溜煤板侧改向滚筒轴承座旁应有挡煤措施。1.6.10胶带采用耐寒难燃型EP带，胶带厚度上胶4.5顿+下胶1.5顿。所有托辐均应具 有很好的防水、防尘性能。滚筒、托辐的轴承选用哈尔宾轴承集团、大连瓦房店轴承 集团、洛阳LYC轴承有限公司产品，分别报价，按最高价计入总价，最终由招标方确 定。1.6.11悬臂皮带机两侧必须安装可拆卸护栏。1.6.12悬臂皮带有双向皮带自动调偏机。1.6.13悬臂带式输送机应保证在最大仰角、皮带机最大出力情况下，不出现任何打滑 现象。带式输送机上还应设置下列保护装置，但不限于此；a）跑偏信号开关；b）速度信号开关；c）双向拉绳开关；d）料流检测开关；14TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）e）胶带纵向撕裂保护开关;以上开关采用非接触式测量原理，选用优质成熟产品，由投标方推荐五个以上品 牌，最终选型由招标方确定。1.7俯仰机构1.7.1俯仰机构采用进口液压传动型式。1.7.2液压俯仰应采用双作用油缸，两油缸同时同步工作。液压站设一台供油泵，仰俯 动作由电磁换向阀控制。液压系统应设置闭锁设施，在油缸非工作期间内，油缸每小 时不应大于3mm的伸缩变化。邮箱温升一般控制在35-60范围内。整个系统均不得有 渗漏现象。液压的主要元器件（泵、阀、油缸、密封件）采用进口产品，进口厂家在 瑞典赫格龙、德国力士乐、美国派克三家中确定，分别报价，按最高价计入总价，最 终由招标方确定。1.7.3悬臂架最大变幅角度不应大于16。1.7.4悬臂梁下部设有悬臂防碰开关。1.8 回转驱动机构本机的回转支承采用圆柱滚子组合轴承支承，机械传动方式。回转速度按l/cos 无级调速。调速方式为变频调速。驱动装置配备安全型联轴器。应在适当位置设顶升 支承，并有标记显示，以便于回转轴承更换与维护。1.9 走行机构1.9.1 大车行走采用三支点、四支腿结构。同侧轨道上的两支腿之间的台车平衡梁有连 杆连接，使水平驱动力直接传递，受力更加合理。1.9.2大车行走机构，考虑悬臂在最不利位置，和最大风速逆向运动的要求，行走机构 采用4组行车台车，均有变频调速机械驱动，各个驱动装置同步运行，电动机负荷均 匀。齿轮传动均为闭式结构，油浴润滑。调速方式为变频调速，起动、运行和停车平 稳，无冲击，不啃轨。走行速度范围为515m/min。走行机构应配备夹轨器、清轨 器、锚定装置、缓冲器及两极终端限位开关。夹轨器、锚定装置应与走行机构联锁。减速机选用SEW品牌。1.9.3 同一支腿下车轮组轮压相同，为了便于拆修和保养，每条支腿设有顶起板，并给 出用途标识。1.9.4 行走机构设计考虑确保驱动机构的同步，使载荷均匀并沿轨道平行行走，以防轮 15TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）子卡住。1.9.5 行走轮轴承座采用对开式。1.10尾车1.10.1尾车型式满足折返。同轨布置1台悬臂式斗轮堆取料机，悬臂式斗轮堆取料机 对应1条固定的煤场带式输送机，斗轮机取料时能实现向地面皮带机供料。1.10.2尾车带式输送机带宽1200mm,带速2.5m/s,额定出力1000t/h,上托辐槽角 35 o尾车带式输送机最大倾斜角度不大于16。尾车的设计应能防止地面带式输送 机启动时胶带跳起，绕于地面带式输送机胶带上的改向滚筒的径向承载能力不小于 180KN（暂定）。上托辐间距不大于1200miib下托辐间距不大于3000miib上、下带面 均设置适当的自动调心托辑，全部托辑直径均应为133mm,托馄正常使用寿命不小于 50000小时，磨擦阻力系数不应大于0.022。带式输送机应不撒料，胶带跑偏量最大不 得超过60 mm。胶带承料面和非承料面均设置清扫装置。胶带清扫器采用聚氨脂清扫 器。清扫装置在厦门科廷、北京雷恩、台湾骏维中选择，分别报价，按最高价计入总 价，最终由招标方确认。1.10.3受料处应设置缓冲装置。1.10.4尾车带式输送机上设置下列保护装置：a）跑偏信号开关；b）速度信号开关c）双向拉绳开关d）料流检测开关；e）胶带纵向撕裂保护开关f）悬臂俯仰角度测量（编码器）、悬臂回转角度测量（编码器）、大车行走的 定位测量系统等。1.10.5尾车尾部设计有压轮装置，能防止地面带式输送机启动时胶带跳起。1.10.6悬臂式斗轮堆取料机所有托辐应具有很好的防尘、防水性能，所有托辐由投标 方提供不少于三家的制造厂、型号，最终由招标方确认。1.11钢结构钢结构应考虑耐寒和防腐要求，主要承载钢结构采用合理的结构型式，所用材料 的化学成分和机械性能应符合GB/T 1591-2008的规定。所用的材料在焊接前均进行喷 16TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）丸处理，所有的施焊区域在焊接前均需经清洁处理。主要角焊缝采用自动或半自动焊 的方法完成，保证具有足够的溶深，钢板的对接焊应采用埋弧焊，保证焊透。焊缝坡 口和外形尺寸应符合GB/T 985.1-2008、GB/T 985.2-2008的规定。应按等强度的原则 选用焊条，且在大批量使用前进行工艺性试验，试验合格后方可使用。所有需解体运 输的钢结构在发运前进行工厂预组装，且用高强度螺栓连接。1.12司机室司机室的位置应保证操作员视线良好，联系方便。司机室安装牢固，以防振动，且保持在垂直位置，应设有减震装置。同时要求有防止仰俯动作时造成的晃动的装 置。司机室采用隔热密封结构，三面安装玻璃窗，正面窗设雨刷器，并要维护方便。全部门窗均为铝合金结构，其玻璃应能便于清洁。司机室内设有操作、监视和信号系 统，并备有高度可调的旋转坐椅，内设冷暖空调、电热取暖器、灭火器、电话、无线 对讲机及工业电视监控等。司机室的布置应能使操作员方便、快捷、准确地进行操 作，仪表应布置在容易看到的地方。1.13 电缆卷筒装置电缆卷筒采用磁滞式方案。动力电缆、动力电缆卷筒和通讯电缆、通讯电缆卷筒 按国产优质品牌产品选型，最终由招标方确定。卷筒的直径能满足电缆曲绕能力的要 求，电缆在卷筒上缠有足够的安全圈数。整机电缆电线走向做到整齐美观，易损处均 川电缆走线槽或钢管保护。控制电缆应为不少于24芯，并留有备用芯。地面设有电缆 接线箱，接线箱为不锈钢材质，户外防雨型，防护等级不低于IP56。同时提供电缆托 架。电缆卷筒应能自动调节收放电缆张力，具有功能好、寿命长，要求5年内不川大 修。电缆卷筒收放电缆的速度应与走行速度同步，电缆近似恒张力。动力和控制电缆 卷筒设置在悬臂式斗轮堆取料机的两侧，电缆卷筒应具有足够的缠绕力矩，以防止收 放电缆时缠绕紊乱，能连续运行而不堵转，设有导向轮和电缆张力极限保护装置。投标方应详细描述防电缆接线箱被碰撞的措施。电缆托架技术要求：a）托架所用材料均采用碳素结构钢Q235-A,钢板厚度不得小于2.5mm。b）焊接处要求焊接牢固、正面连续焊、去除焊渣。c）通用组件应平整，无裂痕、锐边和毛刺，尖角处应有不小于3mm的圆角。17TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）d）所有钢制材料表面必须进行防腐处理，均采用热镀锌。e）螺栓连接处均采用M8螺钉连接。f）水平支撑跨距一般为2米，垂直支撑跨距一般为1.5米。g）托架除包括其本身的重量外,还应包括其所能承受的电线电缆的机械负载。h）电缆托架及其附件的耐火极限不应低于30minoi）电缆托架及其附件的使用寿命应不小于30年。电缆技术要求：高压、动力和控制电缆均采用船用电缆，要求控制电缆内要有屏 蔽层保护。L13漏斗、溜槽、悬挂缓冲装置和导料槽所有漏斗、溜槽的冲刷面均衬有厚度不小于12mm,且便于更换的耐磨衬板。耐磨 衬板的使用寿命不小于50000小时。所有漏斗、溜槽的倾斜面与水平面的夹角应为 60在布置困难时不小于55。并应设置悬挂缓冲装置，皮带机受料处应设有摩擦系 数低、耐冲击的缓冲装置，悬挂结构导料槽长度适当，且不引起胶带跑偏。在落煤 斗、中心落煤管的适当部位应设置大小合适、密封良好的检查门。以便于检查料流及 人工疏导堵塞。在落煤斗（管）易堵煤处设有堵料信号开关。供方要根据需方物料的 特性来设计漏斗、溜槽，必要时应设置振打装置。导料槽应有足够的刚度和强度，导料槽的防溢结构采用专业裙板密封形式，其制 造误差不得超过有关标准的要求。1.14 抑尘装置悬臂式斗轮堆取料机上各转运点应设置喷雾抑尘装置，采用定点上水。喷雾系统 包括上水管、水箱、洒水管、控制元件和喷嘴等。并能满足当地冬季运行要求，要有 相应保证措施。水箱容积不小于7/。用带快速接头的消防水管将水引入机上水箱，经 洒水泵加压再通过喷嘴洒到各转运点，喷雾水点包括：a）悬臂带式输送机头部b）斗轮溜槽c）中部料斗d）下部料斗1.15润滑机上各转动部位均有相应的润滑设施，悬臂式斗轮堆取料机构、仰俯机构、分别 18TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）采用手动集中润滑，回转机构、走行机构自动集中润滑，润滑油泵及相关配件均要求 进口。其它部分可采用手动分散润滑。L 16平台扶梯1.16.1对于经常操作、检查或维修的场所，包括司机室周围均应设置大小合适的永久 性钢制平台，其负载能力不应小于4000N/m2o平台台而采用热镀锌防滑格栅板，一切 敞开的边缘均应设置高度不小于1050mm的安全防护栏杆和高度不小于100mm的踢脚 板。1.16.2平台的大小应适合于进行维修工作，至少应能并排容纳两人，最窄不小于 600mmo在驱动装置周围的平台宽度不应小于1000mmoL163每个平台至少装设一部易于达到的钢制扶梯，其安装位置即方便人员上下，又 不妨碍设备维修和材料搬运。扶梯和步道的最小宽度为800mm,扶梯与水平面的夹角一 般不大于60（跨越梯除外），扶梯两侧均设有扶手。扶梯应有足够的刚度并牢固装 设以防晃动。所有平台、栏杆和扶梯的尺寸均应符合电力系统安规中的相关要求，扶 梯踏板采用热镀锌防滑格栅板。1.17安全保护措施除设置常规保护设施外，悬臂式斗轮堆取料机还设置下列安全保护装置，但不限于 此：1.17.1行走机构保护装置超风速报警和保护（配有风速计）大车行走与锚定装置联锁；行走轨道两端各设有两个限位开关设备走行时的声光报警1.17.2旋转机构保护装置旋转角度极限限位器旋转限矩联轴器旋转锚定装置与仰俯、回转、行走机构联锁旋转角度位置显示器1.17.3仰俯机构保护装置仰俯角度极限限位19TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）仰俯角度位置显示当臂架跨越地面皮带机时,旋转机构与仰俯安全高度联锁,正常工作时联锁解除1.17.4悬臂式斗轮堆取料机构保护装置1.17.5悬臂带式输送机保护装置（见悬臂带式输送机技术要求）悬臂带式输送机与地面带式输送机联锁，以防堵料1.17.6尾车带式输送机保护装置（见尾车带式输送机技术要求）悬臂式斗轮堆取料机终点极限位置应提供可靠的缓冲止挡1.17.7变压器设短路、过负荷及过热保护；1.17.8所有的电动机均设有过负荷、短路及断相保护；1.17.9检修电源总开关上设置漏电保护和显示装置；1.17.10本机设置安全、完整、规范的接地系统。1.17.11 其它前臂架防碰撞保护防雷电保护设置火灾自动报警、配备适当的灭火工具设置电子皮带秤装置1.18电气及控制1.18.1斗轮机供电电压为10000 V,装机总功率（kW）W300k肌供电频率为50Hz,供 电方式为磁滞式电缆卷筒。1.18.1 10KV电动机采用高效节能电动机。1.18.2 电动机效率（满载）三95%,功率因数（满载）0.85。1.18.3 应采用技术先进、高效低耗、安全可靠的电气设备。电气一、二次元件采用优 质的元件。电气系统采用PLC控制，电源开关、继电器、交流接触器选用西门子、ABB 或施耐德产品。主要元器件和变频器由投标方提供不少于三家的制造厂、型号，最终 由招标方确认。1.18.4 机上应设置电气室，电气室应为全封闭机构，吊挂于回转钢结构的上部应具有 防尘、防水、隔热等功能，电气室的大小和布置应方便操作与检修，其内除安装必要 的电气设备外，还应配置电话、冷暖空调、加热器、灭火器等。电气室内壁应装设阻 燃材料。两侧壁配有玻璃窗，室内配有冷暖空调机，以保证室内电气元件工作的可靠 20TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）性。配电装置和控制室内电气设备（部件）外壳的防护等级必须达到IP42。电动机就 地控制柜等电气设备（部件）外壳防护等级必须达到IP54（户内），户外露天布置防 护等级必须达到IP65。熔断器及断路器必须按回路可能发生的最大短路电流，校验其 允许的额定短路分断能力。交流电动机必须装设相间短路保护、过载保护及断相保 护。1.18.5 机上应分别设置动力变压器和控制、照明专用变压器。控制、照明变压器应装 设在真空断路器之前。变压器应选用环氧树脂浇注干式自冷型，其绝缘等级应不低于 F级，防护等级应不低于IP23O所有的接线端子应有安全可靠的防护罩。1.18.6所用交流电机均应为全封闭风冷型异步防爆电动机，电动机详细要求相见附件一 高压电动机技术规范及附件二低压电动机技术规范。电机至少为满足国家n 级能效电机，并提供“节能产品惠民工程”资质证明。1.18.7 司机室有齐全的仪表、信号装置，用以显示相应的运行、故障及保护信号。1.18.8 各平台、梯子及操作点均应设置技术先进、高显色指数、高效低耗的照明设 施，走道、平台、悬臂式斗轮堆取料机构及其工作域的照明强度不应小于50Lx,其它 部位不应小于30 Lxo司机室、电气室、主要通道等处应设置应急照明灯，当交流电 源消失后，其自备蓄电池应至少能维持60分钟。机器的主要部分灯具采用防水、防 尘、储能型铺灯，室内可选用荧光灯，走道选用船用防震、防水型灯具。1.18.9 司机室、电气室、悬臂式斗轮堆取料机构、回转机构、仰俯机构、走行机构等 处应设置电压分别为380V、220V和24V的安全型检修插座，其安装位置应便于使用，安装在室外的插座还应密封防水。电气室设专用检修工具箱，总容量为80KVA,并提供 检修电源盘，馈线开关电流为20A。1.18.10悬臂式斗轮堆取料机控制系统的设计主要应鉴于下述几方面的考虑：悬臂式斗轮堆取料机上采用PLC集中控制管理,在司机室可实现自动、机上半自 动、手动操作，三种方式之间应能灵活、可靠、方便地切换。PLC按GE、AB公司 ControlLogix,MOD ICON公司QUANTUM系统，SIEMENS S7系列，最终由招标方确认。悬臂式斗轮堆取料机的工作位置能在控制室内显示，司机室内应配有操作台、液晶触 摸屏两种操作方式，触摸屏选用进口设备。PLC应能适应粉尘、震动、潮湿和电噪声等恶劣的工作环境中，系统应有可靠的电 源故障保护。PLC装置应为框架式,各功能模块应制成插件板式，便于扩展、更换和维 21TBEH转交电工新疆准东五彩湾北一电厂1号2号机组工程 第鼻 附件（斗轮堆取料机）修保养。PLC的CPU速度和内存,应满足堆取料机控制和管理的要求，PLC的卡件I/。点及槽位应留有10%的裕量，系统内存至少有40%以上的裕量，以保证系统的可靠运 行及将来必要的扩展。PLC的输出信号电磁阀和接触器等采用中间继电器隔离，以保护 PLC模块。PLC配有不间断电源，并能实现不间断供电，容量至少满足1小时供电需求。PLC系统需要提供通讯组态的软件及通讯电缆，PLC的程序对外开放，可以进行程 序备份。每种方式均既要可内部联锁运行，又要留有与输煤主系统联锁运行的接口，其接 口的接点数不应少于15对，接点容量为220V,5A o但检修调试时应能解除联锁。悬臂式斗轮堆取料机控制系统按输煤程控系统的要求提供硬接线（平接点）接口和通 信口联系或其它可靠的通讯方法并单独报价，能接受输煤程控系统的启、停指令，并 向输煤程控系统提供运行、停机、故障报警等必要的信号。以上所有程控接口点为无 源接点。应具有自我诊断能力及紧急情况发生时的快速报警，使操作者能通过具有汉字显 示或打印功能的人机显示接口和打印机来监视、控制、记录运行故障，并能将故障信 息反馈至输煤系统控制室。应有较严格的防误操作系统，当运行人员误操作时应拒绝执行，并发出警告信号，最 大限度地减少由于误操作给设备造成的损害。配置完整的监视系统，堆取
