android开发音乐盒的实验报告.doc

. . .

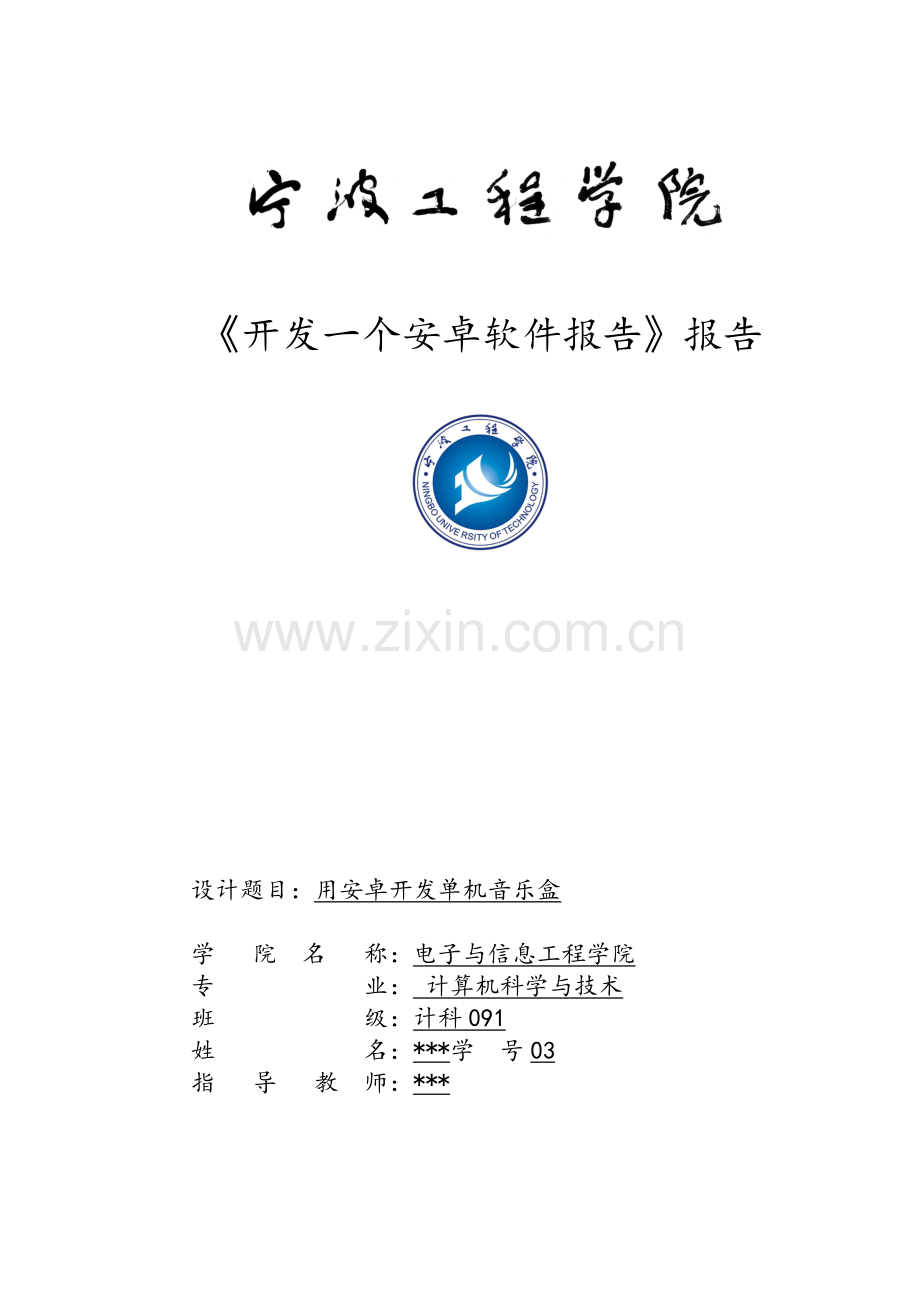

《开发一个安卓软件报告》报告

设计题目：用安卓开发单机音乐盒

学 院 名 称：电子与信息工程学院
专 业： 计算机科学与技术
班 级：计科091
姓 名：***学 号03
指 导 教 师：***

定稿日期： 20XX12月 26日

一、 设计任务与要求
1、设计目标：
〔1了解Java编程的基础知识和数据库知识
〔2 掌握用android开发应用软件的的一般步骤和方法。
<3> 能够利用所学的基本知识,设计一个完整的音乐播放盒,还可以实现后台播放声音,并且在播放过程中可以通过前台的按钮控制声音的播放、暂停与关闭。
〔4在以上基础上再加一个界面,能够实现跳转,出现一个歌词界面。
2、课程设计的要求：
1、用Service组件、BroadcastReceiver组件、Intent、菜单对话框来完成音乐的播放等操作。
2、提交设计报告一份〔需求分析、设计的基本思路、设计的步骤及主要代码、心得体会。
二、系统分析
1、需求分析
随着android手机的普及和一些小游戏的流行,android开发也日益high了。现在,大家也都是用手机听音乐了,一个绚丽的、酷酷的音乐盒就可以成为我们炫耀的资本了。为了符合更多人的喜欢,设计的界面要清晰、美观、大方、并且操作方便。所以我设计的界面也一定要清晰、美观、大方、并且操作方便。
2、模块分析
〔1在layout文件中增加一个歌词的界面songwords.xml并画好界面,还要在mail.xml中画好界面。
〔2在raw文件中放入歌曲。
<stringname="myTextView1">我爱他</string>
<stringname="myTextView2">叮当</string>
<stringname="swords">歌词</string>
<stringname="words">他的轻狂留在 某一节车厢 地下铁里的风 比回忆还重
···省部分歌词···
若那一刻重来 我不哭 让他知道我可以 很好</string>
〔3在values文件中的string中添加所要用到的字符串。
〔4在src文件中的文件中的Sample_9_3.java中定义一些按钮和转换的方法,在MyService.java中实现了按钮,在songwords.java中实现了歌词那个界面的功能。
三、系统设置
1、功能设计
这个播放器可以实现播放,暂停,停止和歌词界面跳转功能。在刚打开音乐盒的时候,是播放状态,按一下暂停按钮,音乐停止播放,且暂停按钮的图像变为播放按钮的图像；此时再按一下播放按钮,音乐继续；无论音乐在播放状态还是暂停状态,只要按一下停止按钮,音乐就会被关闭；当音乐在播放时,按歌词按钮,就会跳转到当前播放的歌的歌词界面,且音乐继续在播放；如果退出音乐盒这个界面,音乐也还是再继续的。而且在还没有跳转的时候,按菜单栏就会出现退出前台的按钮了。
2、界面设计
第一个界面总体分为上、下两层,第一层主要分三个部分,把播放按钮和暂停按钮重叠的放在第一部分,把停止按钮放在第二部分,第三部分又划分成上、下两个部分,上面放歌曲的名称,下面放歌曲的演唱者；第二层只有一个按钮,跳转到歌词界面的功能。
<?xmlversion="1.0"encoding="utf-8"?>
<LinearLayoutxmlns:android="
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<LinearLayoutxmlns:android="
android:orientation="horizontal"
android:layout_width="fill_parent"
android:layout_height="wrap_content">
<ImageButton
android:id="@+id/start"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/png2"/>
<ImageButton
android:id="@+id/stop"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/png1"/>
<LinearLayoutxmlns:android="
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<TextView
android:id="@+id/textView1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:textSize="25px"
android:textColor="#ffffff"
android:ellipsize="marquee"
android:layout_weight="1"
android:marqueeRepeatLimit="marquee_forever"
android:text="@string/myTextView1"/>
<TextView
android:id="@+id/textView2"
android:textSize="15px"
android:gravity="center_vertical"
android:layout_weight="1"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/myTextView2"/>
</LinearLayout>
</LinearLayout>
<Button
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="@string/swords"
android:id="@+id/swords"></Button>
</LinearLayout>
第二个界面也分为上、下两层,第一层就是用来放歌词的；第二层有一个返回按钮,可以返回到第一个界面。
<LinearLayout
xmlns:android=
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent">
<TextView
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="@string/words"
android:textSize="15px"
android:textColor="#FF00FF"
android:id="@+id/words">
</TextView>
<Button
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="返回"
android:id="@+id/back"
android:onClick="@string/swords">
</Button>
最终的效果是：

四、个人总结
这个音乐盒虽然比较简单,但是是我自己用这个学期所学到的知识来完成的,有我自己的心血,让自己觉得自己还不错。在做实验的过程也遇到了问题,毕竟所学的知识不是很深,问了在暑假所过的同学很多问题,终于完成了。
在做音乐盒的过程中,先前想得很简单,只要它能播放、暂停、停止就可以了。后来想想要是可以看到歌词就好了,所以才加的歌词那个界,还把字体设置成了自己喜欢的枚红色。本来还想在歌词按钮的下面再加一个列表,来显示所有的歌曲名及其演唱者,但是自己的知识还是太少了,没能把它实现。不过还是会再接再砺的。
五、附录：代码
4、修改Music.java源代码：
publicclassMusicextends Activity implements OnClickListener{
ImageButton start;//播放、暂停按钮
ImageButton stop;//停止按钮
private Button swords;
ActivityReceiver activityReceiver;
intstatus = 1;//当前的状态,1没有声音播放 ,2 正在播放声音,3暂停
/** Called when the activity is first created. */
@Override
publicvoid onCreate<Bundle savedInstanceState> {//重写的onCreate方法
super.onCreate<savedInstanceState>;
setContentView<R.layout.main>;//设置当前的用户界面
start = <ImageButton> this.findViewById<R.id.start>;//得到start的引用
stop = <ImageButton> this.findViewById<R.id.stop>;//得到stop按钮的引用
swords = <Button> this.findViewById<R.id.swords>;
start.setOnClickListener<this>;//为按钮添加监听
stop.setOnClickListener<this>;//为按钮添加监听
swords.setOnClickListener<this>; activityReceiver = new ActivityReceiver<>;//创建BroadcastReceiver
IntentFilter filter = new IntentFilter<>;//创建IntentFilter过滤器
filter.addAction<"wyf.ytl.update">;//添加Action
registerReceiver<activityReceiver, filter>;//注册监听
Intent intent = new Intent<this, MyService.class>;//创建Intent
startService<intent>;//启动后台Service
}
publicclass ActivityReceiver extends BroadcastReceiver{//自定义的BroadcastReceiver
@Override
publicvoid onReceive<Context context, Intent intent> {//重写的onReceive方法
// TODO Auto-generated method stub
int update = intent.getIntExtra<"update", -1>;//得到intent中的数据
switch<update>{//分支判断
case 1://没有声音播放
status = 1; //设置当前状态
break;
case 2://正在播放声音
start.setImageResource<R.drawable.png3>;//更换图片
status = 2; //设置当前状态
break;
case 3://暂停中
start.setImageResource<R.drawable.png2>;//更换图片
status = 3; //设置当前状态
break;
}
}
}
@Override
publicvoid onClick<View v> {//接口中的方法
// TODO Auto-generated method stub
Intent intent = new Intent<"wyf.ytl.control">;//创建Intent
switch<v.getId<>>{//分支判断
case R.id.start://按下播放、暂停按钮
intent.putExtra<"ACTION", 1>;//存放数据
sendBroadcast<intent>;//发送广播
break;
case R.id.stop://按下停止按钮
intent.putExtra<"ACTION", 2>;//存放数据
sendBroadcast<intent>;//发送广播
break;
case R.id.swords:
Intent intent2=new Intent<>;
intent2.setClass<this, Songwords.class>;
startActivity<intent2>;
}
}
@Override
protectedvoid onDestroy<> {//释放时被调用
// TODO Auto-generated method stub
super.onDestroy<>;
Intent intent = new Intent<this, MyService.class>;//创建Intent
stopService<intent>;//停止后台的Service
}
@Override
publicboolean onCreateOptionsMenu<Menu menu>{//弹出菜单
menu.add<0,Menu.FIRST,0,"退出">
.setIcon<R.drawable.ic_menu_delete>;//设置图标
returntrue;
}
@Override
publicboolean onOptionsItemSelected<MenuItem item>{//选择的菜单项
switch<item.getItemId<>>{//分支判断
case Menu.FIRST:
showDialog<1>;//显示对话框
break;
}
//将来可在此进行扩展
returnfalse;
}
@Override
protected Dialog onCreateDialog<int id>{//创建对话框
switch<id>{//判断
case 1:
returnnew AlertDialog.Builder<this>
.setTitle<"您确定退出？">
.setPositiveButton<"确定", new android.content.DialogInterface.OnClickListener<>{
@Override
publicvoid onClick<DialogInterface dialog, int which> {
// TODO Auto-generated method stub
System.exit<0>;//直接退出
}
}>
.setNegativeButton<"取消", null>//取消按钮
.create<>;
default:
returnnull;
}
}
}
5、修改Myservice.java源代码：
package wyf.ytl;
publicclass MyService extends Service{
MediaPlayer mp;
ServiceReceiver serviceReceiver;
intstatus = 1;//当前的状态,1没有声音播放 ,2 正在播放声音,3暂停
@Override
public IBinder onBind<Intent intent> {//重写的onBind方法
// TODO Auto-generated method stub
returnnull;
}
@Override
publicvoid onCreate<> {//重写的onCreate方法,会在Service创建时被调用
// TODO Auto-generated method stub
status = 1;
serviceReceiver = new ServiceReceiver<>;//创建BroadcastReceiver
IntentFilter filter = new IntentFilter<>;//创建过滤器
filter.addAction<"wyf.ytl.control">;//添加Action
registerReceiver<serviceReceiver, filter>;//注册BroadcastReceiver
super.onCreate<>;
}
@Override
publicvoid onDestroy<> {//重写的onDestroy方法
// TODO Auto-generated method stub
unregisterReceiver<serviceReceiver>;//取消注册
super.onDestroy<>;
}
publicclass ServiceReceiver extends BroadcastReceiver{//自定义BroadcastReceiver
@Override
publicvoid onReceive<Context context, Intent intent> {//重写的响应方法
// TODO Auto-generated method stub
int action = intent.getIntExtra<"ACTION", -1>;//得带需要的数据
switch<action>{
case 1://播放或暂停声音
if<status == 1>{//当前没有声音播放
mp = MediaPlayer.create<context, R.raw.nx>;
status = 2;
Intent sendIntent = new Intent<"wyf.ytl.update">;
sendIntent.putExtra<"update", 2>;
sendBroadcast<sendIntent>;
mp.start<>;
}
elseif<status == 2>{//正在播放声音
mp.pause<>; //停止
status = 3;//改变状态
Intent sendIntent = new Intent<"wyf.ytl.update">;
sendIntent.putExtra<"update", 3>;//存放数据
sendBroadcast<sendIntent>;//发送广播
}
elseif<status == 3>{//暂停中
mp.start<>;//播放声音
status = 2;//改变状态
Intent sendIntent = new Intent<"wyf.ytl.update">;
sendIntent.putExtra<"update", 2>;//存放数据
sendBroadcast<sendIntent>;//发送广播
}
break;
case 2://停止声音
if<status == 2 || status == 3>{//播放中或暂停中
mp.stop<>;//停止播放
status = 1;//改变状态
Intent sendIntent = new Intent<"wyf.ytl.update">;
sendIntent.putExtra<"update", 1>;//存放数据
sendBroadcast<sendIntent>;//发送广播
}
}
}
}
}
6、增加Songwords.java的源代码：
publicclass Songwords extends Activity implements OnClickListener{
private TextView view_words;
private Button back;
privatevoid findViews<>{
back = <Button> findViewById<R.id.back>;
view_words = <TextView> findViewById<R.id.words>;
}
@Override
protectedvoid onCreate<Bundle savedInstanceState> {
// TODO Auto-generated method stub
super.onCreate<savedInstanceState>;
setContentView<R.layout.songwords>;
findViews<>;
showSongwords<>;
Intent intent =getIntent<>;
}
privatevoid showSongwords<>{
Bundle receive = this.getIntent<>.getExtras<>;
view_words.setText<R.string.words>;
back.setOnClickListener<this>;

}
@Override
publicvoid onClick<View v> {
Intent intent=new Intent<>;
intent.setClass<this, Sample_9_3.class>;
startActivity<intent>;
}
}
