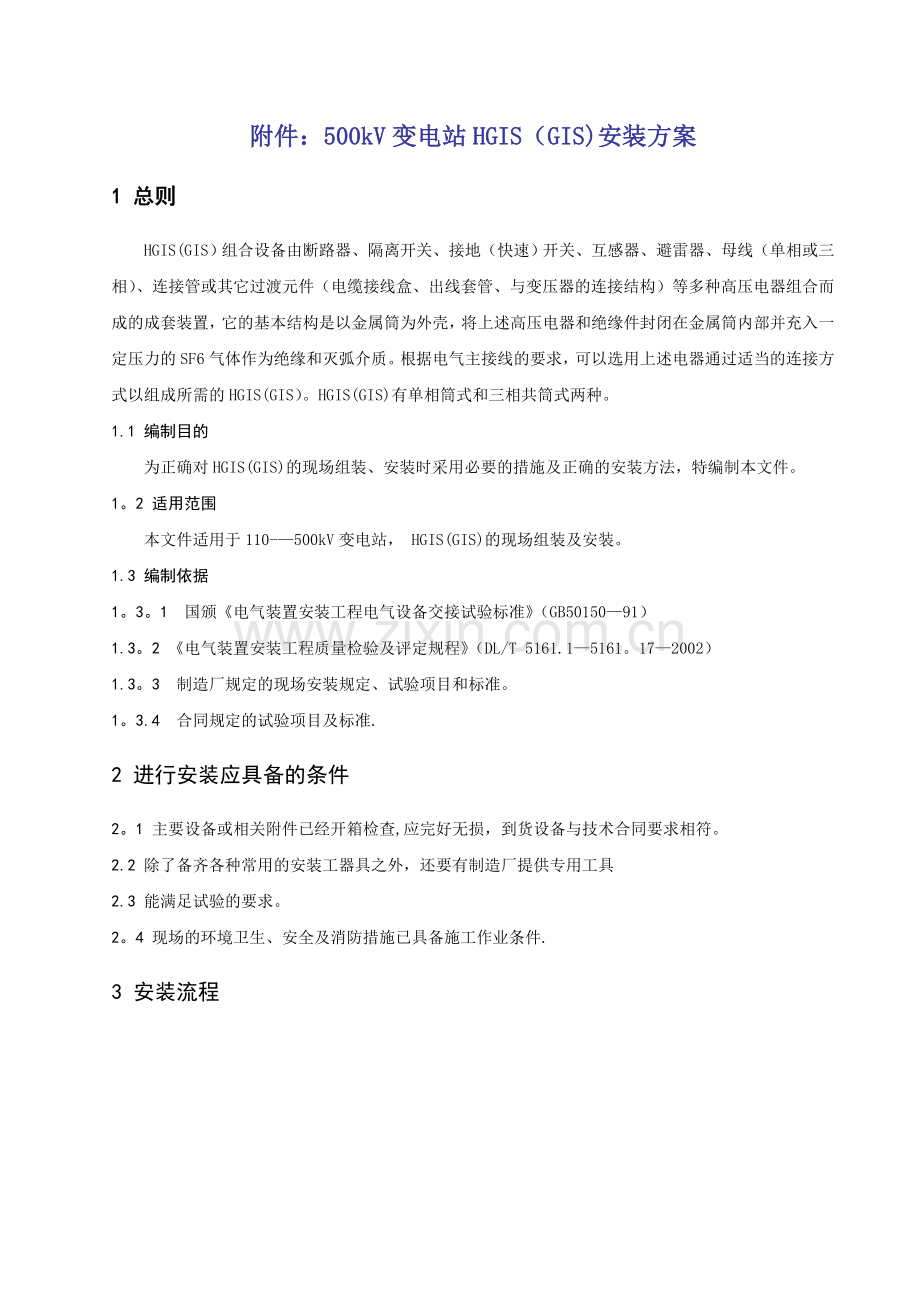

附件:500kV变电站HGIS(GIS)安装方案
1 总则
HGIS(GIS)组合设备由断路器、隔离开关、接地(快速)开关、互感器、避雷器、母线(单相或三相)、连接管或其它过渡元件(电缆接线盒、出线套管、与变压器的连接结构)等多种高压电器组合而成的成套装置,它的基本结构是以金属筒为外壳,将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的SF6气体作为绝缘和灭弧介质。根据电气主接线的要求,可以选用上述电器通过适当的连接方式以组成所需的HGIS(GIS)。HGIS(GIS)有单相筒式和三相共筒式两种。
1.1 编制目的
为正确对HGIS(GIS)的现场组装、安装时采用必要的措施及正确的安装方法,特编制本文件。
1。2 适用范围
本文件适用于110-—500kV变电站, HGIS(GIS)的现场组装及安装。
1.3 编制依据
1。3。1 国颁《电气装置安装工程电气设备交接试验标准》(GB50150—91)
1.3。2 《电气装置安装工程质量检验及评定规程》(DL/T 5161.1—5161。17—2002)
1.3。3 制造厂规定的现场安装规定、试验项目和标准。
1。3.4 合同规定的试验项目及标准.
2 进行安装应具备的条件
2。1 主要设备或相关附件已经开箱检查,应完好无损,到货设备与技术合同要求相符。
2.2 除了备齐各种常用的安装工器具之外,还要有制造厂提供专用工具
2.3 能满足试验的要求。
2。4 现场的环境卫生、安全及消防措施已具备施工作业条件.
3 安装流程
HGIS(GIS)安装流程图
抽真空与初充气
密度计核验
密度计与防
燥筒的安装
地
王 莉
脚螺栓紧固
更换吸附剂
充SF6气体至最终压力
检 漏
元件现场测试
SF6气体含水量测试
高压耐压试验
PT与避雷器安装
主变套管连接
清理外壳与补漆
验 收
出线套管吊装
接地线安装
断路器就位
元件拼装
施工准备
验收土建砼基础
基础划线
试运行
就地控制柜安装
就地控制柜安装
本体电缆敷设
二次线连接
控制回路的
检查与调度
试操作
4安装项目、方法和标准
4.1 安装前的准备
4。1。1 技术准备
(1)熟悉制造厂提供的技术资料;
(2)熟悉施工设计图纸;
(3)编制施工作业指导书;
(4)组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。
(5)邀请厂方HGIS(GIS)指导人员进行开工前的交底、答疑。
4.1。2 施工机具准备
安装HGIS(GIS)前,除了备齐各种常用的安装施工机具之外,还要有制造厂提供专用工具(合同谈判时应向厂家提出)。
4。1.3 SF6气体和N2的准备和检验
●进口的HGIS(GIS)设备一般采用进口的SF6气体,N2气体可使用当地的,但其纯度不应低于99。99%.气体必须在施工前准备好,环境湿度也不宜大于80%。
●SF6气体质量必须符合表2—3标准
杂质
名称
IEC标准
日本旭硝
子公司标准
西德标准
kal—ichemies
苏联MEK标准
意大利
美国ASTMP2472-71
我国暂
行标准
空气
(氮氧)
<0。05%(重量)
(0.25%体积)
<0.05%
0。02%
<0。05%
<0。05%
<0.05%
≤0。05%
CF4
<0。05%(重量)
(0。25%体积)
<0.05%
<10ppm
(重量)
0.05~0.1%
≤0.05%
≤0。05%
≤0.05%
水
<15ppm
8ppm
5pp
<0。0015ppm
露点
-55℃*
露点-55℃**(-58F)
≤8ppm
游离酸(用
HF表示)
<0.03ppm
0。3ppm
<0。1ppm
3×10-6%
0。3ppm
≤0.03ppm
可水解氟
化物(用
HF表示)
<1.0ppm
5pp
≤0。3ppm
—
≤1.0ppm
矿物油
<10ppm
5ppm
<1ppm
0。010%
≤10ppm
SF6纯度
-
99。8%以上
—
≥99。8%
4.1。4 劳动保护用品的准备
序 号
名 称
用 途
1
工作服、工作鞋
施工人员用
2
薄塑料手套
施工人员清理盆式缘绝子用
3
专用鞋
施工人员专用
4
防毒口罩
回收、注入SF6气体用
4。1。5 土建工程验收及基础的复核
户内外工程的HGIS(GIS)在安装前应对HGIS(GIS)室和配电装置进行如下检查。
① 检查HGIS(GIS)室和配电装置完工情况是否符合《电气装置安装工程质量检验及评定规程》(DL/T 5161。8-2002)有关条款的规定和有无影响安装的遗留工程,如粉刷、清扫、照明、积水等.
② 核对HGIS(GIS)室大门尺寸应保证产品顺利进入。
③ 核对HGIS(GIS)分支母线伸向室外窗口尺寸,该窗口除了要保证分支母线能够伸向室外,同时应保证分支母线安装程序的正常进行。
4。1。5.2户外式的HGIS(GIS)土建工程验收可参照a条。
4。1.5。3基础的复核
① 厂房地坪标高误差不得大于5mm,同相地脚螺栓处地坪标高不得大于2mm。
② 预埋燕尾槽钢,相间标高误差不得大于5mm;同相燕尾槽钢标高误差应在2mm以内。
③ HGIS(GIS)室内的x、y轴线,与主变压器基础的x、y轴线误差不得大于5mm;标高误差不得大于10mm。
④ HGIS(GIS)室的y轴线距HGIS(GIS)套管出线孔的y轴线误差不得大于5mm;地坪标高至套管出线孔的x轴线误差不得大于5mm
⑤ HGIS(GIS)室内的y轴线距地坪出线孔y轴线误差不得超过5mm;x轴线之间误差不得大于5mm。
⑥ HGIS(GIS)室的x、y轴线与户外出线套管基础的x、y轴线误差不得大于10mm
4。2 安装前设备开箱检查
HGIS(GIS)在装配前,应按《电气装置安装工程质量检验及评定规程》(—2002)有关条款进行下列检查,并做相应的记录.
① 核对到货设备及部件是否与厂家提供的装箱清单及设计型号相同。
② 瓷件应无裂纹,绝缘件应无受潮,变形,剥落及破损。
③ HGIS(GIS)元件的接线端子,插接件及载流部份应光洁,无锈蚀现象。
④ 各分隔气室气体的压力值和含水量应符合产品的技术规定。
⑤ 各元件的紧固螺栓应齐全,无松动。
⑥ 连接件、附件及装置性材料的材质,规格及数量应符合产品的技术规定。
⑦ 支架及接地引线应无锈蚀和擦伤。
⑧ 密度继电器和压力表应经检验合格。
⑨ 防爆膜应完好。
4。3 HGIS(GIS)的安装
4。3。1 HGIS(GIS)本体安装
4.3。1.1 基础操平划线
① 在划线前应将地坪中基础清洗干净。划线时所用的经纬仪,钢皮尺等应经检查合格(不得使用皮带尺划线)。
② 卧式断路器各组中相x、y轴线与HGIS(GIS)室x、y轴线间的误差不得大于5mm。本组各相的x、y轴线误差不得大于1mm。
③ 立式断路器x、y轴线与HGIS(GIS)室的x、y轴的误差应在5mm之内;本组各相断路器x、y轴线之间的误差不得大于1mm。每组断路器中相x、y轴线之间误差不得大于10mm。
4。3.1。2 元件的拼装
1) 一般规定
① HGIS(GIS)拼装前要用抹布将元件表面抹干净.
② 安装时才允许松掉运输盖.
2) 法兰的连接
① 密封圈必须存放在无尘和避光地方.折开后检查其表面有否刮伤、裂隙、刷毛及其他杂物。用双手拉一拉测试有无无弹性。
② 在作密封处理前要仔细检查封槽和法兰面是否光洁,有无伤痕,对轻微伤痕可用细砂纸油石打磨,用浸有无水酒精(或香焦水)的白布擦纸(厂家提供的、一种浸无水酒精、遇蕉水后不溶化、不起毛的皱纹纸或白布(无毛边)擦净法兰和密封圈。对大尺寸的密封圈应挽三道圈擦拭,避免擦拭时拉伸变形。
③ 将密封圈放于封槽内,然后在空气一侧均允地涂密封剂,薄薄地均匀涂到气室外侧法兰面上,涂完密封剂后应立即接口或盖封板。注意,不得使密封剂流入密封圈内侧,从涂密封剂到紧固螺柱全部拧紧为止。宜在一小时内完成,(施工时应记录各接口的这一时间),否则会降低密封效果。密封剂的作用是使密封圈与空气隔绝,防止密封圈老化,保护金属法兰面不生锈。
④ 法兰合拢前,检查母线筒内应清洁(符合厂家技术要求)、无异常、无工具等遗物在内,并做好施工记录,办理隐蔽签证手续,此后方能合拢.
⑤ 法兰连接时,先将四根导销对称地插入法兰孔中,导销应能全部长度自如地插入,没有卡阻现象,如发现导销插入困难,表明法兰面没有对平,此时应使法兰左、右,上、下动一下,将法兰面对平,使导销自如地插入法兰孔中,然后慢慢地将法兰靠拢,在与导销对称的四个螺孔中插入螺栓,用手相应的拧紧,然后用力矩扳手紧固.螺拴的紧固力矩值按厂家提供数据。
⑥ 当两法兰靠不拢时,用两个法兰夹,对称地夹住法兰两侧,收紧法兰夹,使法兰靠拢.螺栓紧固压力以厂家出厂要求值为
表2-5列出了不同厂家的螺柱紧固力矩值 表2—5
螺栓直径(mm)
瑞土ABB公司钢螺栓力矩值(N/M)
日本三菱公司钢螺栓力矩值(N/M)
M6
11.0
5。9
M8
26.0
13。7
M10
50.0
27。5
M12
85。0
47.1
M16
186。0
118.0
M20
355。0
215.0
M24
630。0
382。0
4。3。1。3安装时应注意以下事项
① 安装工作应在无风沙,无风雪,空气相对湿度小于80%的条件下进行。
② 安装现场或HGIS(GIS)室可采用地面铺塑料薄膜防尘;户外式的还可以采用悬挂标示牌,禁止周围300m内任何产生灰尘的作业,搭制临时安装用工棚,将正在施工的接口加围拦等措施.
③ 保护施工场地的清洁,施工人员应穿清洁的专用工作服,任何人进入施工范围内,应换专用鞋.
④ 所有触及设备的吊套和绑扎绳应全部为尼龙绳,吊具与吊点的选用应符合产品的技术规定.
4。3。2 更换吸附剂、抽真空、充注SF6气体
① 在抽真空前,必须对现场安装的气室进行吸附剂更换,吸附剂更换不能在雨天和相对湿度大于80%的情况下进行。吸附剂从包装箱中取出到装入产品的时间不应超过2小时.更换后应尽快进行抽真空。装吸附剂的孔的密封及清洁工艺与法兰连接的工艺相同。密封处理需记录和办隐蔽签证。对安装完的密封段气室及时抽真空和充气的目的,是为了防止水分进入HGIS(GIS)内部.
② 由于HGIS(GIS)内、外之间存在着水蒸汽压力差,因此充入HGIS(GIS)内部的气体压力不能太大。同时考虑到盆式绝缘子单测受压能力不高,为此初充气体的压力一般为额定压力的一半。
③ 抽真空时间和真空度
④ 抽真空时间:断路器室8--12小时。其它气室6——8小时 。真空度:在133Pa以下保持4小时,如真空度没变化,即可充入合格的SF6气或N2气;若有变化,则应重复抽真空。现场的环境相对湿度控制在小于85%。注意:若是采用真空泵抽真空时,必须防止真空泵突然停止或因误操作引起真空泵中的润滑油倒灌事故。
⑤ 抽真空与充气的操作
⑥ 抽真空与充气其系统见图,充气前先抽真空,将所有的阀门关闭,取下过滤器⑻,将管道与HGIS(GIS)气室接通,启动真空泵,打开阀门⑹和⑷,对气门,保持真空4小时,真空值不下降,即可向气室充气体(SF6或N2气).充气前装上过滤器⑻,打开阀⑹、⑼、⑺、⑵、⑷再抽真空5分钟,关闭阀⑹停真空泵。打开阀⑴、⑼、⑺、⑵、⑷向气室充气,当气室压力达到额定压力时,停止充气。
真空泵
过滤器
GIS
配
电
装
置
真空、压力表
SF6
安全阀
减压阀
4.4 工程交接验收
4。4。1 根据《电气装置安装工程质量检验及评定规程》(DL/T 5161.1—5161.17—2002)有关条款,在工程交接验收时,应检查下列项目.
① HGIS(GIS)应安装牢靠,外表清洁完整,动作性能符合产品的技术规定。
② 电器连接应可靠,且接触良好。
③ HGIS(GIS)及其传动机械的联动应正常,无卡阻现象;分、合闸指示正确,辅助开关及电气闭锁应动作正确可靠.
④ 支架及接地引线应无锈蚀和损伤,接地应良好。
⑤ 密度断路器的报警,闭锁值应符合规定,电气回路传动正确。
⑥ SF6气体漏气率和含水量应符合规定(GB50150-91 第13。0.4条、第13.0。5条)有关条款。
⑦ 油漆应完整,相色标志正确。
⑧ 各种表计、继电器、指示标志、信号灯按钮均处于正常位置、动作正常
4。4.2 验收时应提交下列资料和文件;
① 变更设计的证明文件.
② 制造厂提供的产品说明书,试验记录,合格证件及安装图纸等技术文件.
③ 安装技术记录。
④ 调整试验记录.
⑤ 备品、备件专用工具清单。
5 安全注意事项及质量标准
5。1安全注意事项
5.1.1 安装区域应加设安全围拦,并有专人监视。
5。1.2 安装技术负责人应进行安全和技术交底。
5。2 质量记录 目前国家尚无检验表格记录,可引用厂家的记录表格
6附录
6。1附录1 主要施工机具一览表
序号
名称
规格
数量
备 注
1
汽车液压吊
20t
1台
租用
2
汽车液压吊
16t
1台
租用
序号
名称
规格
数量
备 注
3
汽车液压吊
8t
1台
租用
4
气体处理车
Dilo-3-020(德国)
Gby25/40(国产)
1台
抽真空、回收SF6气体、充气
5
充气车
Dilo-3—eleR1
1台
抽真空、充气
6
烘箱
温度400℃
1台
烘干燥剂
7
大直径母线装置车
1台
专用工具
8
小直径母线装置车
1台
专用工具
9
母线插入工具
1个
安装母线(专用工具)
10
法兰连接导销
4根
法兰连接时导向(专用工具)
11
锥形法兰连接导销
4根
专用工具
12
接地带抛光轮
50个
抛光接地带接触面(专用工具)
13
电缆接线间隔安装架
1套
安装避雷器室母线(专用工具)
14
避雷器间隔安装架
1套
安装避雷器室母线(专用工具)
15
法兰夹
2个
夹紧法兰(专用工具)
16
手动操作柄
5个
操作手动操作机构(专用工具)
17
活动脚手架
2套
安装HGIS(GIS)
18
梯子
高4M
3把
安装HGIS(GIS)
19
力矩扳手
16-70N.M
2把
紧固螺栓
20
力矩扳手
30-140N.M
2把
紧固螺栓
21
力矩扳手
60-280N。M
2把
紧固螺栓
22
力矩扳手
100—500N。M
1把
紧固螺栓
23
力矩扳手
100—600N.M
1把
紧固螺栓
24
尼龙吊绳
3t,1—10m
1对
吊装HGIS(GIS)
25
尼龙吊绳
3t,1-6m
2对
吊装HGIS(GIS)
26
尼龙吊绳
3t,1-4m
2对
吊装HGIS(GIS)
27
尼龙吊绳
3t,1—8m
1对
吊装HGIS(GIS)
28
尼龙吊绳
3t,1—6m
2对
吊装HGIS(GIS)
29
尼龙吊绳
3t,1—4m
1对
吊装HGIS(GIS)
30
冲击钻
Hi1ti TE—72
1把
钻地脚螺栓孔
31
冲击钻
Hi1ti TE—92
1把
钻地脚螺栓孔
32
冲击钻
3把
配M12、M16、M20、M20mm钻头
33
吸尘器
220V,2kw~4kw
2个
清洁HGIS(GIS)内部灰尘、铁屑等
34
活动升降车
2台
6。2附录2 安装主要测量仪器
序号
名 称 与 规 格
数量
备 注
1
SF6气体检漏仪LF-1型DILO3-003—R001
1个
2
SF6含水量测量仪WSI-1A型DILO—3-031—R001
1台
3
密度继电器检验工具
1台
4
麦氏真空表
1台
5
高真空表
1只
6
湿度计
1只
7
微欧计BIDDLE247100-47(0-600μΩ)
1台
6.3附录3 施工材料的准备
在HGIS(GIS)安装前应准备表2-2所示的施工材料:
序号
名 称 与 规 格
数量
用 途
1
法兰密封胶
涂于法兰密封面与“0”形上环
2
无水酒精(化学试剂)
涂于触头的导电面上
3
清洁剂
HGIS(GIS)内部清洁剂
4
白细擦布(不起毛、脱线)
清洁HGIS(GIS)内部
5
细砂布
清除HGIS(GIS)内部毛刺、划痕
6
地脚螺栓凝固剂
固定地脚螺栓用
7
塑料薄膜
100m
封口用
* 其物理、化学性能应符合制造厂规定.
6。4附录4
施工人员组织
1
施工负责人
1名
2
技术负责人
2-—3名
3
安全负责人
1名
4
质量负责人
1名
5
起重指挥
1名
6
记录及工具保管
1名
7
油务、抽真空
6名
8
安装技工
根据工作量定
9
普工
根据工作量定
10
电力专业翻译
1-—2名
500kV变电站UPS电源屏更换施工方案
500kV变电站UPS电源屏I、II更换作业施工方案
工作日期: 2013年12月17日07时至2013年12月 18 日22时
1 工作总体安排
计划12月17 日至18日更换变电站UPS1、2电源屏~原东方电子的UPS拆除~更换为北京瑞迅通宇生产的UPS。
因UPS带省调的计量、远动、计费、监控等重要负荷~为保证重要负荷不断电~现场采取带电给重要负荷接临时电源、带电恢复重要负荷电源作业方式.
现场运行方式:母联开关在合位~I、II母负荷由UPS1带出~UPS2因故障停运。先换UPS2、后换UPS1,步骤如下:
1,UPS1供电方式由交流输出切换至维修旁路,市电,供电状态下。
2)用缠绕的方式将临时电源,市电,线并联到UPS2上的重要负荷。
3,安装新2号UPS屏切换试验合格后,切换到维修旁路状态,带电恢复重要负荷电源.
4) 新屏切换到交流运行状态.
5,UPS1的更换步骤与上面大致相同。
2 UPS负荷情况表
1,UPS1带负荷
序号 空开名称 所接业务 临时电源
2
1 数据网二平面屏 数据网屏 接 2 主控操作员机电源I 根据现场情况待定 3 主控消防小室报警电源 不接 4 数据网接入屏电源 数据网接入设备屏 接 5 电度表处理器屏电源 电度表处理屏 接 6 视频监控电源 不接 7 监控系统服务器I段 待定
2,UPS2带负荷
序号 空开名称 所接业务 临时电源 1 500kV保护打印机 500千伏保护间内测控屏 接 2 220kV保护打印机 远动通信屏、公共接口及网络屏、GPS接
主机屏、220千伏测控屏
3 主控操作机电源II 待定
3
4 消防智能电源 不接 5 计费表屏I电源 关口计费表屏I 接 6 计费表屏II电源 关口计费表屏II 接 7 主控GPS时钟 不接
数据网设备电源 8 监控系统告警直传屏、电量数据采集接
转换屏
监控系统服务器II段 9 待定
220kV开关场大门 10 不接
3 引用文件
下列标准及技术资料所包含的条文~通过在本作业指导书中引用~而构成为本作业指导书的条文。本作业指导书出
版时~所有版本均为有效。所有标准及技术资料都会被修订~使用本作业指导书的各方应探讨使用下列标准及技术资料
最新版本的可能性。
国家电网安监【2009】664号电力安全工作规程(变电部分)
4
国家电网生[2004]503号现场标准化作业指导书编制导则
国家电网生技[2005]400号国家电网公司十八项重大反事故措施(试行)
供电企业作业安全风险辨识防范手册 第二册 变电专业
3 检修任务及工作环境
3.1 检修任务
变电站内UPS电源屏I、UPS电源屏II更换
3.2 停电时间
停电时间
停电设备间隔/设单位 停 电 送 电 备
月 日 时 分 月 日 时 分
UPS电源屏I、
变电站
UPS电源屏II
3。3 组织分工
工作负责人: 安全员: 专责监护人:
序号 时 间 工 作 任 务 工作小组
5
UPS电源屏上的重要负荷接临时电源~UPS电源屏I、UPS电源屏II小组负责人: 1 第1天 成员: 更换。
小组负责人: 2 第2天 测试、信号接入监控系统、收尾 成员:
4 检修装备、检测仪器的配臵
4。1 检修备品备件及材料
序号 名 称 规 格 单位 数量 备注
1 UPS电源屏 110KVA 面 2
2 电缆 4平 米 15 接临时电源
3 电缆 2.5平 米 100 接临时电源
4 尼龙扎带 袋 1
5 临时电源柜 自制、可接8个临时电源 个 1
6 绝缘胶布 个 10
7 白布带 米 10
8 热缩胶带 米 10
9 白胶布 医用 盘 3
10 通信电缆 米 30 4。2 仪器仪表和工具的配臵
序号 名 称 规 格 单 位 数 量 备 注
1 万用表 块 1
2 电源盘 220V 个 2
3 电钻 个 1
4 套筒扳手 10,42 套 1
6
5 螺丝刀 4″、6″ 把 5 6 尖嘴钳子 把 4 7 剥线钳子 把 2 8 手锤 2.5磅 只 1 9 开口扳手 17、19、24、27mm 套 1 10 摇表 500V 块 1 11 符号笔 根 2 12 扁口钳子 把 1 13 热风枪 把 1
5 危险点分析及预控措施
序防范类型 危险点 预控措施 号
1 穿绝缘鞋、垫好绝缘垫。
工作前检查隔离措施~检修设备停电~必须把各方面电源完全断开。
人身伤害 工作前~设立警示标志,工作中~加强工作监护。 工作过程中交流感电
检修人员应在工作负责人的带领下进入施工现场~并在规定的工作范围内工作。
无票或未办理许可手续严禁进入现场、进行工作。
工作前~工作负责人要合理分工,搬运物料时~注意脚底的物品和四周环境~还应特别注意脚底的
地板是否已被拆下~防止跌倒或掉入电缆沟。 2 物体打击 屏体倾倒的危险 制订搬运工作方案和安全措施~正确选择搬运路线。
安装屏体过程中~注意人员的配合。
3 静态切换开关自动切换时存
在省、网调监控业务瞬间中断出现断电情况应立即合上380V交流输入开关QF1
的危险 其他
带电接临时电源、恢复电源存做好临时过引技术措施:做好防止电源断路、短路、接地的措施~如摘掉UPS金属门、
在省、网调监控业务瞬间中断金属柜用布遮挡住、工具用绝缘胶布抱住、缠绕处应连接牢固。
7
的危险
6 检修内容
QF6
检修
QF3
QF4220V输入隔离变输出隔离变滤波器旁路输入220VQF1交流输出整流器滤波器逆变器380V交流输入
DF0510QF2静态切换开关
220V/110V防反二极管直流输入
检修供电状态下的能量流动如下图所示。
在DF0523B逆变模块或DF0510静态切换开关需要检修时,请严格按照下述步骤操作和恢复.
1)依次断开交流输入开关和直流输入开关,逆变器自动关机,DF0510静态切换开关显示AC1故障并自动切换到AC2供电。
2)闭合机柜背面的检修开关。
3)断开旁路输入开关和交流输出开关,此时,DF0523B电源模块和DF0510静态切换开关已经与母线完全脱离,可单独进行试验和检修。注意:在此状
态试验时一定不要闭合交流输出开关。
交流??直流 0ms 转换时间 逆变??旁路 ?4ms
8
根据上述厂家提供的操作过程及技术参数,结合变电站UPS现状:建议操作过程如下:
拆除前应在电源进线上标明电缆名称、相别或“正”、“负”极,出线电缆上标明负荷
名称以及火线和零线,电缆拆除前应使用数码相机拍照或画图
2号UPS更换
操作步骤 操作对象 操作结果 1 从交流屏旁路电源处备用空开接入临时电源 2 关闭:监控系统服务器I、II(有一台损坏)及操作员站 3 关掉UPS QF2直流输入开关 4 关掉UPS QF1交流输入开关 5 合上UPS QF6检修(旁路)开关 6 合上:监控系统服务器及操作员站 7 将2号UPS屏的监控系统服务器II带电接入临时电源 8 将2号UPS屏的关口表I电源带电接入临时电源 9 将2号UPS屏的关口表II电源带电接入临时电源 10 将2号UPS屏的主控操作电源II带电接入临时电源 11 将2号UPS屏的远动电源带电接入临时电源 12 将220千伏打印机电源带电接入临时电源 13 500千伏打印机电源带电接入临时电源 14 拆除2号UPS屏的消防智能电源、变送器电源、温度巡检仪电源。
上述电源做好标记,包好头退出电缆沟待用。
15 断开2号UPS屏的QF203旁路输入开关和QF204交流输出开关 16 拆除1号UPS屏XT1:母线联络端子排(从)MX-L和MX—N端子,在
2号UPS屏XT2:母线联络端子排(从)MX-L和MX-N端子用万用表
电压档验电.
17 拆除遥信线及信号线做好标记退入电缆沟。
9
18 拆除2号UPS屏 19 安装新2号UPS屏,接入交流三相电源线、直流线和旁路线.进行
切换试验。合格后,切换到旁路状态。
20 将2号UPS屏的监控系统服务器II带电接入新屏。 21 将2号UPS屏的关口表I电源带电接入新屏. 22 将2号UPS屏的关口表II电源带电接入新屏。 23 将2号UPS屏的主控操作电源II带电接入新屏。 24 将2号UPS屏的远动电源带电接入新屏. 25 将新屏切换到交流运行状态.
1号UPS更换
操作步骤 操作对象 操作结
果 1 从交流屏旁路电源处备用空开接入临时电源 2 关闭:监控系统服务器I及操作员站 3 根据现场实际情况决定监控系统服务器I及操作员站是否接入临时电源 4 将1号UPS屏的数据网接入屏带电接入临时电源 5 将1号UPS屏的电度表处理器屏带电接入临时电源 6 将1号UPS屏的东北数据网二平面带电接入临时电源 7 拆除号UPS屏的消防监控报警、视频监控电源.上述电源做好标记,包
好头退出电缆沟待用。
8 断开1号UPS屏的QF103旁路输入开关和QF6检修开关 9 拆除遥信线及信号线做好标记退入电缆沟。 10 拆除1号UPS屏 11 安装新1号UPS屏,接入交流三相电源线、直流线和旁路线。进行切换
试验.合格后,切换到旁路状态。
12 将1号UPS屏的数据网接入屏带电接入新1号UPS屏
10
13 将1号UPS屏的电度表处理器屏带电接入新1号UPS屏 14 将1号UPS屏的东北数据网二平面带电接入新1号UPS屏 15 将新屏切换到交流运行状态。
1号、2号UPS屏间连线及信号连线
操作步骤 操作对象 操作结
果 1 接入1号、2号UPS屏间连线 2 接入信号线R232 3 接入测控线,并按新屏要求更改信号名称
7 竣工
序号 内 容
1 清理工作现场~将工器具全部回收并清点~废弃物按相关规定处理~材料及备品备件回收清点。
2 做好检修记录~变更设备参数~记录本次检修内容~反措或技改情况~有无遗留问题。
3 会同验收人员验收~对各项检修、试验项目进行验收.
4 会同验收人员对现场安全措施及检修设备的状态进行检查~要求恢复至工作许可时状态。
5 经全部验收合格~做好检修记录后~办理工作票结束手续。
8 检修记录及结论
8.1 检修记录
11
记录改进和更换的零部件 自验收
记录 存在问题及处理意见
检修班组自评价及签字 验收单
位意见 运行单位验收意见及签字
8.2 检修结论
优 可操作项
符合性
良 不可操作项 评估内容
优 建议修改项
可操作性
良 遗漏项
存在问题
改进意见
12
,英文版 ,
Two regulations promulgated for implementation is in the party in power for a long time and the rule of law conditions, the implementation of comprehensive strictly strategic plan, implementation in accordance with the rules and discipline to manage the party, strengthen inner-party supervision of major initiatives. The two regulations supporting each other, the 〈 code > adhere to a positive advocate, focusing on morality is of Party members and Party leading cadres can see, enough to get a high standard; < rule > around the party discipline, disciplinary ruler requirements, listed as "negative list, focusing on vertical gauge, draw the party organizations and Party members do not touch the” bottom line ”。 Here, the main from four square face two party rules of interpretation: the first part introduces two party Revised regulations the necessity and the revision process; the second part is the interpretation of the two fundamental principles of the revision of laws and regulations in the party; the third part introduces two party regulations modified the main changes and needs to grasp several key problems; the fourth part on how to grasp the implementation of the two regulations of the party. < code > and 〈 Regulations > revised the necessity and revised history of the CPC Central Committee the amendment to the Chinese Communist
13
Party members and leading cadres honest politics several guidelines 〉 and < Chinese Communist Party discipline and Punishment Regulations 〉 column 1 by 2015 to strengthen party laws and regulations focus。 Two party regulations revision work lasted a Years, pooling the wisdom of the whole party, ideological consensus, draw historical experience, respect for the wisdom of our predecessors, which reflects the unity of inheritance and innovation; follow the correct direction, grasp the limited goals, adhere to the party’s leadership, to solve the masses of the people reflect a focus on the problem. The new revision of the 〈 code > and < rule >, reflects the party's 18 and the eighth session of the third, the spirit of the fourth plenary session, reflecting the experience of studying and implementing the General Secretary Xi Jinping series of important speech, reflects the party's eighteen years comprehensive strictly practice. (a) revised two regulations of the party need of 〈 the ICAC guidelines > in < in 1997 Leaders as members of the Communist Party of China clean politics certain criteria (Trial) 〉 based on revised, the promulgation and implementation of January 2010, to strengthen the construction of the contingent of leading cadres play an important role。 But with the party to manage the party strictly administering the deepening, has not been able to fully me
展开阅读全文
