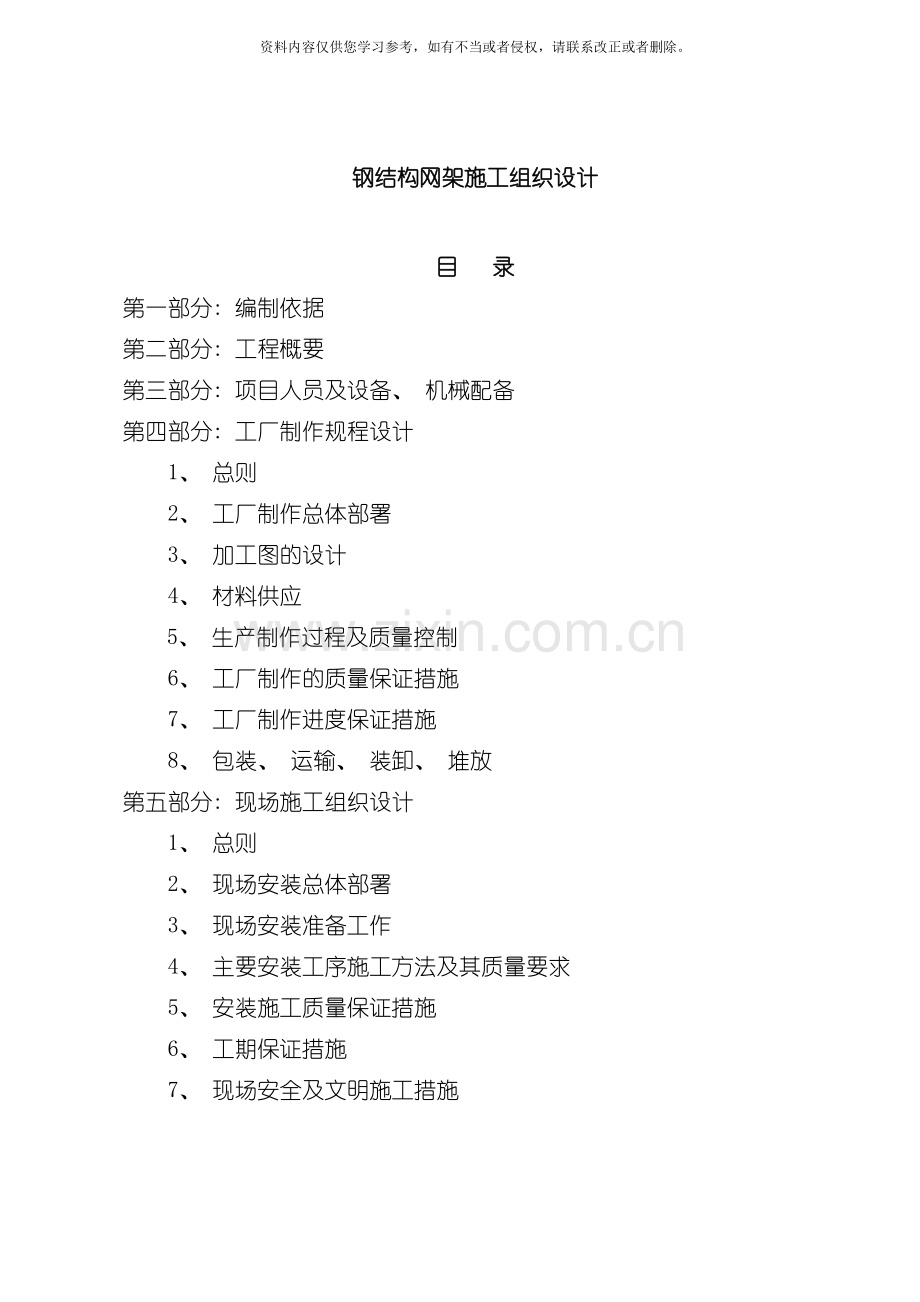

1、资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。钢结构网架施工组织设计目 录第一部分: 编制依据 第二部分: 工程概要 第三部分: 项目人员及设备、 机械配备 第四部分: 工厂制作规程设计 1、 总则 2、 工厂制作总体部署 3、 加工图的设计 4、 材料供应5、 生产制作过程及质量控制 6、 工厂制作的质量保证措施 7、 工厂制作进度保证措施 8、 包装、 运输、 装卸、 堆放第五部分: 现场施工组织设计 1、 总则 2、 现场安装总体部署 3、 现场安装准备工作 4、 主要安装工序施工方法及其质量要求 5、 安装施工质量保证措施 6、 工期保证措施 7、 现场安全及文明施工措

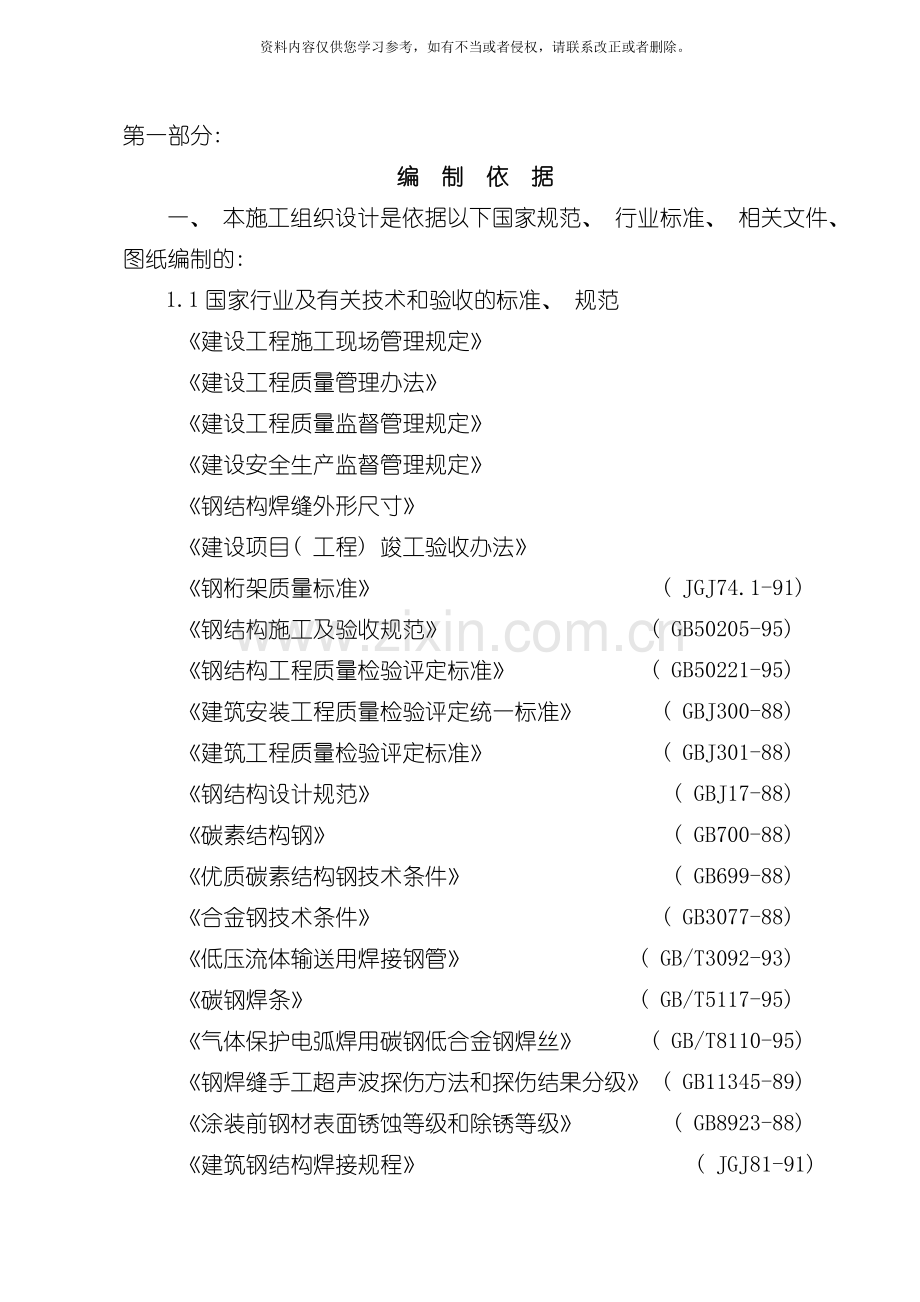

2、施第一部分: 编 制 依 据一、 本施工组织设计是依据以下国家规范、 行业标准、 相关文件、 图纸编制的: 1.1国家行业及有关技术和验收的标准、 规范建设工程施工现场管理规定建设工程质量管理办法建设工程质量监督管理规定建设安全生产监督管理规定钢结构焊缝外形尺寸建设项目( 工程) 竣工验收办法钢桁架质量标准 ( JGJ74.1-91) 钢结构施工及验收规范 ( GB50205-95) 钢结构工程质量检验评定标准 ( GB50221-95) 建筑安装工程质量检验评定统一标准 ( GBJ300-88) 建筑工程质量检验评定标准 ( GBJ301-88) 钢结构设计规范 ( GBJ17-88) 碳素
3、结构钢 ( GB700-88) 优质碳素结构钢技术条件 ( GB699-88) 合金钢技术条件 ( GB3077-88) 低压流体输送用焊接钢管 ( GB/T3092-93) 碳钢焊条 ( GB/T5117-95) 气体保护电弧焊用碳钢低合金钢焊丝 ( GB/T8110-95) 钢焊缝手工超声波探伤方法和探伤结果分级 ( GB11345-89) 涂装前钢材表面锈蚀等级和除锈等级 ( GB8923-88) 建筑钢结构焊接规程 ( JGJ81-91) 紧固件机械性能、 螺栓和螺钉 ( GB3098.1-82) 热轧钢板和钢带的尺寸、 外形、 重量及允许偏差( GB709-88) 钢结构用高强度大六
4、角头螺栓 ( GB1228-91) 钢结构高强度螺栓连接设计、 施工验收规程 ( JGJ82-91) 网架结构设计与施工规程 ( JGJ7-91) 网架结构工程质量检验评定标准 ( JGJ78-91) 钢网架 ( JGJ75.1/75.3-91) 1.2广东第十六冶深圳公司的有关文件 质量手册 DN/QA/00/001 程序文件 DN/QB/00/001020 作业指导书 DN/QC/12/001019, DN/QC/13/001017 1.3本公司设计的招港新4#闸网架雨篷施工图。 工 程 概 况一、 工程概况1、 工程名称: 招港新4#闸网架雨篷工程。2、 工程规模: 雨棚、 网架水平投影
5、面积为1494.80平方米。二、 工程特点及规范1、 工程生产施工内容多,结构复杂, 施工生产各工序交错繁杂, 主要包括钢结构、 网架、 屋面系统的生产、 运输、 安装等各个环节; 2、 工程结构复杂, 现场安装难度高, 要求生产、 运输、 安装同步协调交叉进行, 确保工程工期质量满足要求; 3、 鉴于该工程以上特点, 就要求总体工程在生产、 运输、 施工安装等各个环节中必须穿插交叉进行, 对各阶段制订科学而又周密的进度计划, 人员安排计划, 对厂内现有人力、 物力资源进行优化配置, 加强管理监督, 在保证按业主规定的工期完成工程的前提下, 确保施工质量一次到位。4、 设计与施工技术规范: (
6、1) 网架结构设计与施工规程 JGJ7-91(2) 钢结构设计规范GB50017- (3) 钢结构工程施工质量验收规范GB50205- (4) 钢网架螺栓球节点用高强度螺栓GB/T16939(5) 建筑结构荷载规范GB50009- (6) 建筑抗震设计规范GB50011- (7) 建筑结构哥靠度设计统一标准GB50068- (8) 网壳结构技术规程JGJ61- (9) 冷弯薄壁型钢结构技术规范50018- 项目人员及设备、 机械配备一、 项目人员及设备、 机械配备原则 针对本项目的特点及本项目对于本公司今后发展重要性,公司将拿出全部努力来保质、 保量、 保工期、 保安全来完成工程的制作、 安装
7、任务, 为此, 公司将组建本工程项目领导小组来综合管理本工程的业务、 技术、 制作加工、 运输、 安装、 质量保证等工作, 以充分保证本工程所需的一切资源, 包括设计、 技术翻样、 工艺、 原材料供应、 制作加工设备、 劳动力组织安排、 质量控制、 运输、 安装及与业主、 设计单位、 监理单位及兄弟施工单位等的配合, 具体由本公司派一位副总经理专门担任本工程项目总指挥, 具体计划和落实各项具体工作, 各职能部门均必须满足本工程所需的资源及严格完成本工程的所有任务, 并派遣一名经验丰富的项目经理及技术纯熟的技术队伍负责现场安装施工, 以确保工程制作加工和安装任务的顺利完成, 确保业主满意。二、
8、工程总体组织结构及职责 业务部业务联系及处理业务问题 财务部财务结算 供应部保证材料供应和运输 生产部生产计划及生产进度控制, 保证 生产制作进度和产品保管 质管部质量控制, 确保产品质量总经理总负责 技术部设计、 翻样、 工艺及技术问题的 处理, 确保技术文件准确、 合理。 板材公司屋面、 墙面板生产 网架工厂网架生产 计划部进行总体计划、 调度 安装组现场安装 现场项目经理现场施工, 安装总负责 三、 现场主要人员岗位职责: 一旦我公司中标, 我公司将建立强有力的项目管理班子, 选择合适的施工管理和技术管理人员组建项目部。在人员组成上, 不但要考虑能覆盖项目的各项管理业务, 同时必须兼顾项
9、目部技术力量的专业覆盖率, 保证项目管理工作的科学性、 有效性、 合理性, 主要人员配置如下: 序号工程职务责 任 担 当人数01项目经理对工程施工全面管理和负责102项目副经理协助项目经理对施工全面负责103队 长工程现场施工与安装的指挥与协调304技术工程师工程施工安装技术指导105质量工程师工程质量监督与检查106质 安 员现场安全负责107施 工 员现场安装施工测量负责208材 料 员进场原材料的准备和管理109后勤综合管理员生活保障及治安的管理1四、 现场劳动力计划名 称人 数钢结构吊装及组装组24人网架安装组12人屋面安装组18人涂 装 组8人装饰系统施工组12人电 焊 工5人机
10、电 工1人合 计80人( 说明: 以上每组人数为计划安排数, 每组人员可由项目经理、 队长( 组长根据需要灵活安排, 又以上人数为总体合计数, 由于各安装时段工序的不同, 人数为有适当的增减, 实际及现场人数为少于80人) 五、 钢结构主要制造设备清单 表一 序号设备名称型 号数量制造厂家用 途一下料设备1切割机管子仿形剖口机等离子切割机ZINSR3005(CNC)CNG-4000(数控)CG1-400CG1-30HID600EHSKLG-4090111312德国新莎设备制造公司无锡华联焊割设备厂无锡华联焊割设备厂杭州焊割机械厂日本丸秀机器株式会社常州东方焊剂设备厂钢板任意形状切割钢板任意形状
11、切割钢板切割钢板切割钢管相贯面切割钢板切割2剪板机PC11y-125/3500Q11-8200QC11Y-12/3200QNY-12800001111江都机床总厂江宁冲剪机床厂如皋剪床厂黄石锻压机床有限公司钢板剪切钢板剪切钢板剪切8米长钢板剪切3带锯床ST-60903日本大东精机株会社型材定长切断二组立设备12组立机钢板对接站台HB-6080-200HG-1500HG-18001114套日本精密机器株式会社无锡华联焊割设备厂无锡华联焊割设备厂美国FMI公司H型钢拼装组立H型钢拼装组立H型钢拼装组立钢板对接焊接三焊接及矫正设备123456789101112H型钢自动生产线门焊机埋弧焊机悬臂埋弧焊
12、机小车式埋弧焊机自动化焊接系统CO2气保护焊机交流焊机电渣焊机矫正机钢板校平机碳弧气割MZG-21000MZ-1000MZG-11000DC-1000CV400-1BX3-200BX3-300BX3-500SESNET-W2THR6080FSS6301条3套2221301020206套213美国FMI公司无锡华联焊割设备厂上海电焊机厂无锡华联焊割设备厂无锡华联焊割设备厂美国FMI公司美国林肯焊接设备制造公司浙江电焊机厂浙江电焊机厂浙江电焊机厂美国林肯焊接设备制造公司日本精密机器株式会社日本精密机器株式会社唐山松下焊接设备厂H型钢生产H型钢焊接一般构件焊拉特高H型钢焊接箱形梁等焊接构件焊缝焊构件
13、手工焊手工焊箱形梁隐蔽焊焊接H型钢矫正钢板矫正 续表一序号设备名称型 号数量制造厂家用 途四表面处理及涂装设备123钢结构抛丸清理机钢结构自动喷涂线电动高压无气喷涂机ES-1848-821条6美国潘邦机器制造公司南京振晨涂装有限公司美国固瑞克涂装设备公司各种构件抛丸除锈构件自动涂装生产线各种构件涂装喷漆五檩条加工设备12Z型、 C型檩条成型机组折弯机C80-240WB67y-125/3500WB67y-125/3200WMZ400/80002111台湾江都机床部总厂江都机床总厂湖北黄石锻压设备厂檩条成型机钢板弯折钢板弯折钢板弯折六机加工设备123456789剖口机摇臂钻机数控弯管机型材弯曲机三
14、维钻孔机锁口机数控平面钻孔机大台面数控液压折弯机PX-90W-1 Z3080161Z32xDB275CNCCDW275-180DNF1050HQB-1255MPCM-1600L1600LW67Y-12221121211日本精密机器株式会社中捷友谊厂桂林机床厂长治锻压设备厂长治锻压设备厂日本大东精机株式会社日本精密机器株式会社日本精密机器株式会社各种钢板剖口加工钻孔钻孔各种钢管弯曲成形型材、 板材弯曲成形构件连接孔加工梁、 柱连接节点加工节点板连接孔加工各种板材弯折六、 网架厂内生产主要制造设备序号 设 备 名 称 型 号数量 制 造 厂 家 用 途一下料设备123456789 管子车床自动切管
15、机切管机切管剖口机剪板机小车式火焰切割机液压弓锯床 管子仿形等离子切割机管子相贯面剖口切割机HID600EHSQ1319-1AQZ11-16QJ1111QCKY-162500DCC2-100CG-150Q72 HID600EHS2131133511 沂水机床厂 唐山自动焊接设备厂 上海第十一机床厂 无锡阳能机械厂 江都机床总厂 杭州焊割机械厂 常州东方焊割设备厂 日本丸锈机器株式会社日本丸秀机器株式会社杆件下料杆件下料杆件下料钢板下料钢板下料 圆钢下料 钢管相贯面切割钢管下料二锻造设备123456液压机液压机液压机空气锤空气锤空气锤YA32-315YX32-500YF32-630BC41-15
16、0C41-250C41-750111222湖州机床厂徐州锻压机厂球、 套筒、 封板、 锥头等锻压、 锻打三金加工设备123456普通车床摇臂锯床平衡吊万能回头铣床数控铣床PDJ225XQ6225Z305016XK716503311131桂林机床厂阳泉市机械厂浙江启新机械厂江东机床厂平台铣金加工吊装平台铣铣各种复杂曲面四焊接设备123整流弧焊机交流弧焊机CO2半自动弧焊机CO2半自动焊机网架杆件自动焊接机床ZXG1-300ZXG1-500BX3-300-1BX3-400BX3-500NB-500YD500KR1TANZC3-250010120191048浙江电焊机厂 浙江电焊机厂浙江电焊机厂合肥
17、电焊机厂浙江电焊机厂浙江电焊机厂唐山松下产业机器公司唐山松下产业机器公司杆件、 焊接球、 支座支托等焊接五除锈油漆设备1234抛丸除锈机抛丸除锈机空压机喷油漆枪Z062-BQG03HV-0.6/7ST3951117青岛锻造机械厂青岛黄河机械厂镇海第一空压机厂美国固端克除锈及表面处理涂装除锈及表面处理涂装除锈及表面处理涂装 除锈及表面处理涂装 工厂制作规程设计一、 总则 1.1本工厂制作规程设计主要目的是使广东十六冶深圳公司( 下简称: 十六冶) 在合同履行时, 在构件的工厂制作过程中的进度及质量控制有章可循。 1.2本工厂制作规程设计中的各项条款在本项目进行的整个工程中, 均对十六冶具有约束作
18、用。 1.3本工厂制作规程设计中的各项条款如与最终的合同条款有冲突, 以合同条款为准。 1.4本工厂制作规程设计仅在与合同条款矛盾时, 或十六冶被业主或监理通知修改时, 或十六冶与业主、 监理单位双方协商修改时, 方准修改。二、 工厂制作总体部署我公司经过对本项目工厂制作工程量的计算与分析,并结合我公司现有的生产制作能力, 同时考虑到在生产过程中一些不可预见因素, 制订了一套完整的生产制作进度计划。本工程加工图的设计将安排多位工程师负责, 预计钢结构厂内生产制作总工期为32天, 其中: 加工图设计时间为15天, 生产制作时间为20天内完成; 预计网架厂内生产制作总工期为12天, 其中: 加工图
19、设计时间为8天, 生产制作时间为4天内完成; 预计板材厂内生产制作总工期为13天( 详见项目总体计划进度表) 。三、 加工图的设计加工图的设计工作是构件加工的基础, 加工图的准确度直接影响工程的质量及进度。我公司一贯重视加工图的设计工作, 公司技术部设有翻样科专门从事加工图的设计工作, 并由工艺科负责加工图的工艺审查。本项目钢结构部分、 网架部分都将安排2名技术人员负责加工图的设计, 2名技术人员校对, 并有技术、 质量、 生产、 安装等部门的有关人员审核, 确保图纸的准确性、 完整性、 工艺性。四、 材料供应4.1各部门职责 本公司严格按ISO9002质量体系程序, 依据受控的作业指导书进行
20、原材料采购和质量控制。 对本工程的材料供应, 各部门履行以下职责, 以充分保证材料的及时供应和质量控制。 ( 1) 技术部根据标准及设计图及时算出所需原辅材料和外购零配件的规格、 品种、 型号、 数量、 质量要求以及设计或甲方指定的产品, 送交综合计划部。 ( 2) 综合计划部根据公司库存情况, 及时排定原材料及零配件的采购需求计划, 并具体说明材料品种、 规格、 型号、 数量、 质量要求、 产地及分批次到货日期, 送交供应部。 ( 3) 供应部根据采购需求计划及合格分承包方的供应能力, 及时编制采购作业任务书, 责任落实到人, 保质、 保量、 准时供货到厂。对特殊材料应及时组织对分承包方的评
21、定, 采购文件应指明采购材料的名称、 规格、 型号、 数量、 采用的标准、 质量要求及验收内容和依据。( 4) 质管部负责进厂材料的及时检验、 验收, 根据作业指导书的验收规范和作业方法进行严格的进货检验, 确保原材料的质量。( 5) 公司检测中心应及时作出材料的化学分析、 机械性能的测定。( 6) 材料仓库应按规定保管好材料, 入库材料必须分类、 分批次堆放, 做到按产品性能进行分类堆放标识, 确保堆放合理, 标识明确, 做好防腐、 防潮、 防损坏、 防混淆工作, 做到先进先出, 定期检查。特别是对焊条、 焊丝做好防潮和烘干处理。对油漆进行保质期控制。3.2原材料及来源: 本工程所采用的原材
22、料的大多数品种本公司都有贮备, 所供应的材料来源均为经ISO9002认证的公司的合格分承包方, 均为国内外大型企业, 都有多年的业务关系, 能充分保证原材料的供应。五、 生产制作过程及质量控制5.1生产制作的次序及进度安排 网架的生产次序为: 螺栓球套筒、 封板、 锥头杆件支座支托檩条屋面板。网架的生产可同时交叉进行, 其制作进度见施工进度计划总表。5.2网架构件的生产 本工程网架制作的零部件主要有螺栓球、 杆件、 套筒、 封板、 锥头、 支座、 支托。 5.2.1螺栓球的生产 5.2.1.1螺栓球的生产流程: 45#圆钢经模锻工艺孔加工编号腹杆及弦杆螺孔加工涂装包装。 5.2.1.2圆钢下料
23、采用锯床下料,坯料相对高度H/D为22.5,禁用气割。 5.2.1.3锻造球坯采用胎模锻, 锻造温度在12001150下保温, 使温度均匀, 终段温度不低于850, 锻造设备采用空气锤或压力机。锻造后, 在空气中自然正火处理。 5.2.1.4螺纹孔及平面加工应按下述工艺过程进行:劈平面钻螺纹底孔孔口倒角丝锥攻螺纹。 5.2.1.5螺纹孔加工在车床上配以专用工装,螺纹孔与平面一次装夹加工。5.2.1.6在工艺孔平面上打印球号、 加工工号。5.2.1.7螺栓球的主要检测控制有: a.过烧、 裂纹: 用放大镜和磁粉控伤检验。b.螺栓质量: 应达到6H级, 采用标准螺纹规检验。c.螺纹强度及螺栓球强度
24、: 采用高强螺栓配合用拉力试验机检验, 按600只为一批, 每批取3只。d.允许偏差项目的检查。检验标准如下: 项次项 目允许偏差检 验 方 法1球毛坯直径D120+2.0-1.0用卡钳、 游标卡尺检查D120+3.0-1.52球的圆度D1201.5D1202.53螺栓球螺孔端面与球心距0.20用游标卡尺、 测量芯棒、 高度尺检查4同一轴线上两螺孔端面平行度D1200.20用游标卡尺、 高度尺检查D1200.305相邻两螺孔轴线间夹角30用测量芯棒、 高度尺、 分度头检查6螺孔端面与轴线的垂直度0.5%r用百分数 5.2.2杆件生产5.2.2.1杆件由钢管、 封板或锥头、 高强螺栓组成, 其主
25、要工艺过程有: 钢管下料坡口并编号钢管与封板或锥头, 高强螺栓配套并点焊全自动或半自动二氧化碳气体保护焊接抛丸除锈( Sa2.5级) 涂装包装。 5.2.2.2钢管下料、 倒坡口采用管子切割机床一次完成。 5.2.2.3杆件组装点焊:按翻样图规定取配正确钢管、 锥头或封板以及高强螺栓采用胎具上装点焊。 5.2.2.4杆件连接焊接采用二氧化碳气体保护焊或手工电弧焊。 5.2.2.5杆件与锥头或封板焊接的焊条采用E4303,焊丝采用H08Mn2siA。5.2.2.6杆件施焊应按GB50205-95钢结构工程施工及验收规范和JGJ81-91建筑钢结构焊接规程规定执行。5.2.2.7杆件的主要检验控制
26、有: a. 杆件的坡口及坡口后杆件的长度, 要求达到1mm。b. 编号及焊缝质量, 焊缝质量采用超声波探伤, 抽查30%。c. 焊缝的强度破坏性试验, 采用拉力试验机, 抽样数量为300根为一批, 每批抽查3根。d. 涂装质量: 涂装环境温度为大于5, 湿度为小于80%, 采用温湿度计控制并测厚仪检查, 厚度为每遍25m5。e. 允许偏差项目的检验: 长度: 允许偏差1mm。轴线不平直度: 允许偏差L/1000, 且不大于5mm。杆件左端面与轴线垂直度: 允许偏差为端头面半径的0.5%。g.杆件钢管架捆装装运, 以利搬运、 堆放, 保管。 5.2.3封板、 锥头、 套筒的生产 5.2.3.1封
27、板的生产 5.2.3.1.1封板的加工按下述工艺过程进行: 圆钢下料机械加工。 5.2.3.2.2封板下料采用锯床下料。 5.2.3.3.3按封板标准图在车床上加工。 5.2.3.2锥头的生产 5.2.3.2.1锥头的加工工艺过程: 圆钢下料胎模锻造毛坯正火处理机械加工。 5.2.3.2.2圆钢下料采用锯床下料 5.2.3.2.3锥头锻造毛坯采用压力机胎模锻造,锻造温度在12001150下保温,终锻温度不低于850,锻造后在空气中自然正火处理。 5.2.3.2.4按锥头标准图在车床上加工。 5.2.3.3套筒的生产 5.2.3.3.1套筒制作按下述工艺过程进行,圆料胎模锻造毛坯正火处理机械加工
28、防腐首处理(除锈) 5.2.3.3.2圆钢下料采用锯床下料。 5.2.3.3.3来用压力机胎模锻造毛坯,锻造温度在12001150时保温,使温度度均匀,终段温度不低于850,锻造后在空气中自然正火处理。 5.2.3.3.4按套筒标准图要求车加工。 5.2.3.3.5根据设计要求进行除锈处理。5.2.3.4封板、 锥头、 套筒的主要检验控制内容有: a. 过烧、 裂纹、 氧化皮等外观缺陷, 用放大镜等采用10%数量抽查。b. 套筒按5压力承载试验, 封板或锥头与杆件配合进行强度( 拉力) 试验。c. 允许偏差项目的检验项次项 目允许偏差( mm) 检 验 方 法1封板、 锥头孔径+0.5用游标卡
29、尺检查2封板、 锥头底板厚度+0.5-0.23封板、 锥头底板二面平行度0.3用百分表、 V型块检查4封板、 锥头孔与钢管安装台阶同轴度0.5用百分表、 V型块检查5锥头壁厚+0.50用游标卡尺检查6套筒内孔与外接圆同轴度1用游标卡尺、 百分表、 测量芯棒检查7套筒长度0.5用游标卡尺检查8套筒两端面与轴线的垂直度0.5%r用游标卡尺、 百分表、 测量芯棒检查9套筒两端面的平行度0.5 5.2.4支座的生产 5.2.4.1支座加工按下述工艺过程进行:支座的肋板和底板下料支座底板钻孔支座肋板与底板,肋板与肋板,肋板与球的组装焊接防腐前处理(除锈)防腐处理(涂装)。 5.2.4.2支座的肋板和底板
30、的下料采用气割下料。 5.2.4.3支座底板采用摇臂钻床加工。 5.2.4.4肋板与底板、 肋板与肋板的焊接采用CO2气体保护焊或手工电弧焊焊接, 焊接材料为焊丝: H08Mn2SiA, 焊条E4303。肋板与螺栓球的焊接采用手工电弧焊, 选用E5016电焊条焊接, 焊接前预热处理, 然后分层焊接, 要求焊缝保温缓冷。 5.2.4.5按设计要求进行防腐前处理和防腐处理。 5.2.5支托 5.2.5.1支托加工按下述工艺过程进行,支托管及支托板下料,焊接。 5.2.5.2支托管下料采用管子切割机下料。 5.2.5.3支托管与支托板的连接采用E4303手工电弧焊接。 5.2.5.4根据设计要求进行
31、防腐前处理和防腐处理 5.2.6支座的生产 支座、 支托都是在球加完毕的基础进行制作加工, 其主要过程 是: 钢板切割钢板间底座或托架焊接与球焊接表面处理包装, 其检验的主要内容有: a.钢板间的焊接: 均为角焊缝, 应达到3级以上焊缝质量, 焊缝高度应满足设计及规定要求。 b.与球的焊接: 采用E50系列焊条, 焊接质量应达到了3级以上高度必须满足设计要求。 c.底座支托板的平整度应不大于3mm。 d.螺栓球弦杆孔( 或腹杆孔) 与底座底板或托板的角度位置误差应不大于20。 e.螺栓球中心与支座底板中心偏移应不大于5mm。 六、 生产制作的质量保证措施 针对本工程的重要性, 集团公司领导决定
32、采取进一步的质量保证措施从根本上确保工程质量。 6.1以现行ISO9002质量保证体系为基础,对每道工序的生产人员和检验人员制订质量责任制, 对违反作业程序、 工艺文件的每发现一次扣发责任人当月奖金的30%, 对造成批量报废的责任事故, 对责任人扣发当月奖金。 6.2严格按规定要求进行检验,每道工序生产过程都需有车间检验员首检, 巡检和完工检,生产人员必须全过程全检, 加工完毕后由专职检验员专检, 确保加工的几何尺寸、 形位公差等符合规定要求。 6.3每道工序检验完毕后由检验员贴上”零部件合格证”后才准转序。 6.4严格按规定进行试验、 化验, 特别是对原材料, 高强螺栓、 电焊等应进行必要的
33、工艺评定, 机械性能测试。 6.5对檩条流水线生产应进行首检, 定时抽检, 确保其几何尺寸, 外观质量符合规定要求。 6.6对翻样质量进一步进行控制。具体要求技术部做到翻样、 校对、 批审各负其责。翻样次序及方案有以技术部主持下, 召集生产、 质量、 安装等部门会审。6.7对原材料采用必须满足用户和规范要求,除用户规定的原材料外,其余都必须从合格分承包方处采购,对到厂的材料均应严格按程序审核质保资料、 外观、 检验、 化验、 力学性能试验, 且抽样比例必须达到规范要求。 6.8厂内制作应严格管理,质量应达到内控标准要求,用户指定的特殊精度要求应充分满足,因此生产装备应全面检查和测试,有关机床和
34、夹具、 模具的加工精度须评定其工艺能力,确保工艺能力满足精度要求。 6.9工艺科对本工程钢柱及其零部件加工等工艺文件进行传达和指导。 6.10检验人员应严格把关,工艺人员在加工初期勤指导,多督促。 6.11严格按规定要求进行焊接探伤试验,节点抗拉强度试验,磨擦面试验。 6.12对编号、 标识、 包装、 堆放进行规划, 应做到编号准确、 包装完好、 堆放合理、 标识明确。七、 工厂制作进度保证措施 本工程的生产进度必须按总体计划执行,生产必须满足安装的要求,因此总体进度计划应得到生产、 质量、 安装等部门的论证和认可, 其它部门应密切配合, 各司其责, 具体应做到: 7.1由综合计划部精心计划,
35、 计划做到周密、 仔细、 可行、 及时, 保证各部门工作协调一致。 7.2技术部从现在开始起对本工程提出的特殊要求制订工艺文件和进行工艺评定, 确保加工进度和产品质量。 7.3生产动力部准备好各工种技术及工人, 维护好生产设备, 确保生产顺利进行。 7.4生产科把生产作业计划、 工作量、 定额、 作业次序排定到各个零部件、 各工序, 确保工作量按计划执行, 关键时刻适当加班加工点。以及时调整生产能力和进度计划。 7.5各工种、 各工序的先后加工及穿插、 交叉作业次序尽可能合理化, 以减少不必要的停机和变换生产产品。7.6质管部保证质检随时完成, 及时转序。生产材料及时供应。八、 包装、 运输、
36、 装卸、 堆放8.1包装: 出厂产品( 零部件、 构件等) 均按功能要求进行包装, 其中: 螺栓球采用铁桶或铁箱包装; 网架杆件采用钢管架捆装; 封板、 锥头均与杆件焊接后, 随杆件包装, 六角套筒则采用铁桶密封包装; 支座、 支托用钢箱包装; 檩条加工后采用钢带捆轧包装; 屋面板自动生产线自动采用塑料薄膜包装。在包装物外进行编号, 记录包装物内产品规格、 零件编号、 数量清单, 以便核对和现场验收。 8.2运输: 根据产品的特性长度确定运输工具, 确保产品质量和运输安全, 梁、 柱尽量采用长货车, 特殊长度应对车厢进行适当改装。应与运输公司签订行车安全责任协议, 严禁野蛮装卸。 8.3装卸:
37、 原则上柱、 大型构件都用吊车或行车装运, 其它杆件和零件有外包装的可用铲车装卸。卸货时, 均应采用机械卸货, 严禁自由卸货, 装卸时应轻拿轻放, 车上堆放合理, 绑扎牢固, 装车时有专人检查。8.4堆放: 产品堆放尽可能堆放室内、 平直不积水的场地, 高强螺栓连接副在现场必须室内干燥的地方堆放, 厂内、 外堆放都必须整齐、 合理、 标识明确, 必要时做好防雨、 雾处理, 连接磨擦面应得到确实保护。第五部分: 安装施工组织设计一、 总则 1.1本安装施工组织设计主要目的是使xx十六冶xx公司( 下简称: 十六冶) 在项目现场安装过程中的进度及质量控制有章可循。 1.2本安装施工组织设计中的各项
38、条款在项目进行的整个工程中, 均对十六冶具有约束作用。 1.3本安装施工组织设计中的各项条款如与最终的合同条款有冲突, 以合同条款为准。 1.4本安装施工组织设计仅在与合同条款矛盾时, 或十六冶被业主或监理通知修改时, 或十六冶与业主、 监理单位双方协商修改时, 方准修改。二、 现场安装总体部署 我公司经过对本项目安装工程量的计算与分析,并结合我公司现有的生产制作能力, 同时考虑到在生产过程中一些不可预见因素, 初步决定本项目钢结构部分( 包括钢构及板材) 的现场安装时间为22天; 网架部分( 包括网架结构及玻璃顶) 的现场安装时间为60天; 两个部分可同时进行以保证工期。网架部分则采用满堂脚手架。待业主通知进场, 安装队伍即可进行现场安装。三、 现场安装准备工作项目经理、 项目经理部有关人员将提前进行施工前的准备, 准备工作的具体内容如下: 3.1对将去现场施工的技术、 管理人员进行技术交底, 并编制相应的施工计划, 交底的主要内容有: 工程概况及施工部署; 合同及有关协议; 施工现场平面布置; 质量、 安全及组织纪律, 具体见下图: 熟悉图纸、 会审、 计算工作量 编制施工计划 工艺流程及作
