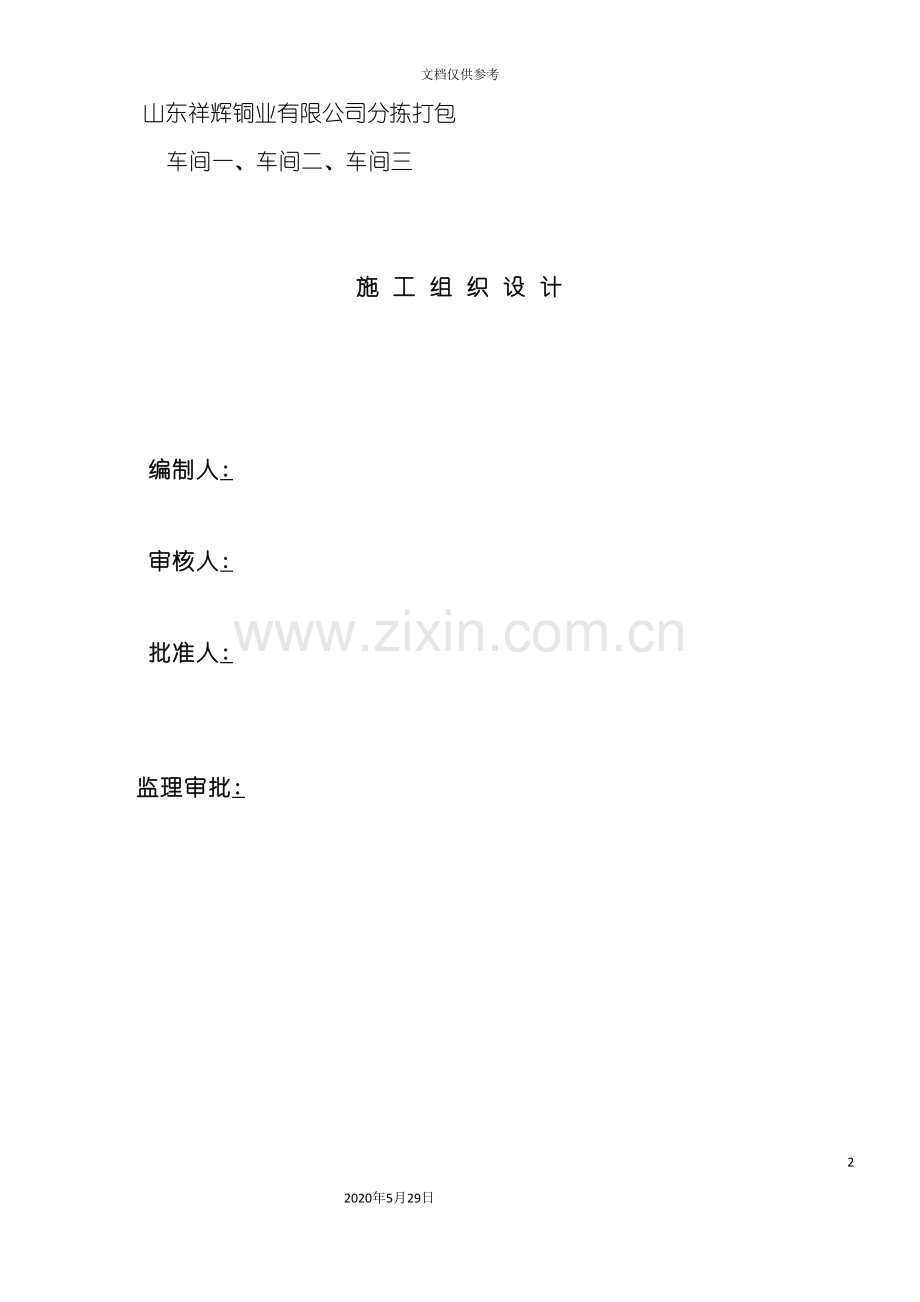

钢结构厂房含土建施工组织设计范本602020年5月29日文档仅供参考山东祥辉铜业有限公司分拣打包车间一、车间二、车间三施 工 组 织 设 计 编制人: 审核人: 批准人: 监理审批: 目 录第一章 编制依据及原则第二章 工程概况第一节 工程概况第二节 现场施工平面布置第三章 总体施工方案、主要施工方法、主要管理措施第一节 总体施工方案第二节 主要管理措施第四章 施工顺序、总进度安排及总形象进度网络第五章 主要分部分项工程的施工工艺第一节 基础土方挖运工程第二节 钎探、回填灰土第三节 工程测量放线第四节 模板、钢筋、混凝土工程施工方案第六章 钢结构工程第一节 钢结构生产制作第二节 钢结构吊装第三节 主钢结构安装第四节 铺钢结构安装第五节 钢结构涂装第六节 彩钢板安装第七章 装饰工程第一节 砖砌体工程第二节 抹灰工程第三节 门窗安装工程第八章 质量通病的防治措施第一节 土建工程质量通病的防治措施第二节 钢结构工程质量通病的防治措施第九章 主要施工技术质量管理第一节 技术质量管理保证体系第二节 施工准备工作中的管理措施第三节 施工中的管理措施第十章 安全生产管理措施第一节 安全生产保证体系第二节 现场施工安全工作第三节 安全生产施工措施第四节 消防管理措施第十一章 文明施工管理措施第一节 文明施工管理措施第二节 现场总平面管理第三节 粉尘控制、环境保护、噪音控制第四节 现场文明施工管理第十二章 施工工期保证措施第一章 编制依据及原则一、编制依据1. 山东祥辉铜业有限公司分拣打包车间一、车间二、车间三招标文件和图纸;2.国家省有关施工验收规范、标准;3.国家、省、市有关文件、规定。 (GB50009- ) (GB500017- ) (GB50018- ) (CECS102: ) (JGJ81- ) (GB50205- )( ) (GB50011- ) (GB50003- ) (JGJ82- ) (JGJ79- ) (GB50068- ) (GB50223- ) (GB50007- ) (GB50010- ) (GB50021- ) (GB14907 ) (CECSS24:90) (GB8923-88)(GB/T1231-91) (GB3098 1- ) (GB/T1591- ) (GB/T700- ) (GB/T5117-1995) (JBT56097-1999) (GB/T5293-1999) (GB/T5118-1995) (GB50202- ) (GB50204 ) (GB/50202- ) (GB50221-95) 4.其它相关的规范、规程第二章 工程概况第一节.工程概况(1)建设单位:山东祥辉铜业有限公司(2)工程名称:山东祥辉铜业有限公司车间一、车间二、车间三(3)工程地点:山东省德州市庆云县高速连接线以东,尚堂镇以北(4)建筑面积: 25776(5)建筑高度:10.3m 建筑层数:一层。 材料选用:本工程主钢架用钢材,钢号采用Q235B,钢材质量标准应符合GB/T700- 的规定要求;次要连接板件钢材,钢号可采用Q235A,檩条采用薄钢板冷弯成型,材质Q235;普通螺栓采用;高强螺栓性能等级为10.9级,其技术要求机械性能应符合GB/T3623- 要求;外维护墙240厚烧结煤矸石砖,外包一层铁皮;屋面为80厚不锈钢彩钢岩棉夹芯板,窗采用铝合金推拉窗. 第二节.现场施工平面布置2.1临建项目安排根据本工程场地特点,施工现场设办公室、会议室及材料、工具堆放场等。办公室及会议室等办公用房采用彩板房,主路采取硬化措施。第三章.总体施工方案、主要施工方法、主要管理措施第一节、总体施工方案1.1施工管理机构和劳动力组织:根据工程的特点,成立工程项目经理部,选派素质好、协调能力强、创优能力强的项目部承担本工程的施工任务;调入装备优良的施工机械设备,采用先进的施工工艺,以确保该工程的工期、质量及安全文明施工目标的实现。1.2施工方案概述:根据工程地基实际情况,工期短、工序多,包括土建、钢结构、装饰,在施工过程中交叉施工,确保工期。第二节、主要管理措施2.1项目经理部由具有丰富工程施工管理经验的同志组成,实行系统化管理。2.2项目经理部对该工程的施工准备、计划统计、生产调度、技术管理、质量控制及检查、计量试验检测、安全生产、经济核算、文明施工、材料供应、设备运转到竣工验收及工程回访全面负责,对建设单位全面负责,形成强有力的管理层。2.3为保证该工程的顺利施工,确保工期、质量、安全等目标的完成,成立该工程项目经理部,对工程实行全过程总承包管理。第四章 施工顺序、总进度安排及总形象进度网络图1、总体施工顺序2、土建工程土建工程本着先地下、后地上的施工顺序。3、装饰工程按照先室外后室内,先上后下,依据网络计划要求及时组织各工种施工力量进场施工。在此阶段的施工中,工种较多,一定要组织好各工序的穿插和各工种之间的协调,并制定切实可行的成品保护措施,加强成品保护工作。4、进度计划根据本工程设计图纸、招标文件,参照建设单位对工期的要求,初步制定了该工程总的施工进度计划(见附图)。 第五章 主要分部、分项工程的施工工艺、方法现场防护:1、根据勘察部门提供的地形图及有关的批建文件,在施工过程中合理安排施工程序,防止施工用水和场地雨水流入建筑物地基引起湿陷。2、临时用水、水池、搅拌站应远离地基至少十米以上。3、在现场堆放材料和设备时,应采取有效措施,保持场地排水通畅。4、对场地给水、排水、防水应有专人负责管理,经常维护。5、现浇钢筋混凝土结构的模板支撑,应设在整平夯实的地面上。在浇灌与养护过程中,应随时检查,防止地面浸水湿陷和模板下沉走动。第一节.基础土石方挖运工程1.施工工艺根据岩土工程勘察报告,用1台挖掘机开挖基槽,挖至距槽底约30cm时,改为人工清槽,随时用水准仪抄测开挖深度,确保槽底达到规范要求。2.质量要求2.1土石方开挖允许偏差(单位:mm):表面标高:0,50;长度、宽度:0;边坡偏陡:不允许。2.2合理安排开挖顺序,严格按施工工艺顺序施工,合理的分层分段开挖,解决好空间效应问题。2.3技术人员注意监督检查各工序的控制标准,发现问题及时处理。保护好基坑的测量系统,保证测量坐标、水准点稳定、准确,现场设专职资料员,认真做好施工现场的技术资料, 保证资料详实、准确。2.4减少基坑顶边缘的地面荷载,严禁超载。第二节.钎探、回填土1.钎探:土方挖完后,按照施工规范要求进行钎探,探孔间距1.5,钎探深度2.1,呈梅花状布置,钢钎直径25mm,钎探深度满足设计要求。钎探时认真做好记录,并绘制钎探平面布置图;钎探完毕钎孔进行灌砂处理,每灌30cm左右,水冲后用钢钎捣实,以减少钎探对基土的影响。2.基坑回填土2.1回填前,清除槽内积存杂物,槽回填时两侧同时均匀下土。2.2基础土方回填时每层虚铺厚度最大0.25米,用砸夯机分层夯实。第三节.工程测量放线1.场内控制点设置定位轴线的测设,根据建设单位要求,使用经纬仪依建筑物外轮廓座标将线引至工程轮廓外不被碰压处,设轴线控制桩。地面以上定位轴线的测设使用经纬仪进行测设。2.高程传递基础施工完,用精密水准仪在建筑物周围合适位置测出高程为0.000的水准点,重复校核无误后,做为基准点,利用这些点将高程向上传递。第四节.模板、钢筋、混凝土工程施工方案4.1模板分项工程本工程模板设计原则:为保证施工质量和工期,应提前按图纸设计要求配置相应的模板,并保证控制好模板标高、截面尺寸等。4.1.2模板注意事项:a.基础、梁等模板支撑系统,首先进行计算,满足强度、刚度、稳定性要求后方可支设。b.模板拆除时,将支撑件和连接件逐件拆卸,模板应逐块拆卸传递,拆除时不得损伤模板和砼,拆下的模板和配件均应分类堆放整齐。c.砼浇筑前,认真检查复核摸板的位置,柱模板的垂直度和梁板标高,预留孔洞的位置及尺寸,检查支撑是否牢固,接缝是否严密,发现问题立即整改。d.浇注砼过程中安排木工看模,发现问题及时处理。4.2钢筋分项工程4.2.1钢筋加工a.钢筋加工采用场内集中统一配料,集中机械加工成半成品后运到指定位置再绑扎成型入模的生产方法。b.钢筋加工前先熟悉图纸和配料单,钢筋加工的形状、尺寸必须符合要求,钢筋的表面应洁净,无损伤、油渍、漆污和铁锈等。在加工过程中,发生脆断、焊接性能不良或机械性能显著不正常等现象时,应进行化学成份分析,或其它专项检验。钢筋应平直无局部曲折,级钢末端作180弯钩,弯曲直径不小于2.5d,平直部分不小于5d;级钢末端作90或135弯折,弯曲直径不小于4d,平直段按设计。箍筋末端作135弯钩,弯曲直径不小于2.5d,且不大于受力筋直径,平直段不小于10d。4.2.2钢筋安装a.钢筋绑扎时,要按照设计和规范要求选用绑丝规格和绑扎形式。b.为确实保证钢筋绑扎成品质量,对顶板、梁等水平构件钢筋,及时铺设木板,做为行人通道,钢筋绑扎完毕后,必须及时检验,并办理隐蔽工程验收记录手续和挂牌标识。c.浇注砼时,尽量避免上人踩踏钢筋,并派专人跟踪检查修整钢筋。4.2.3钢筋工程施工注意事项:a.钢筋进场前首先由资料员核实备案证、合格证等有关证件,符合要求后,再签订合同和组织进场,进场后按规定批量进行取样复验合格后,方可进行使用。b.钢筋制作必须按图纸、规范要求编制下料计划单。C.绑扎必须按轴线和图纸上的梁、柱编号,对照下料牌上的标注无误后,放入梁、柱内,看其尺寸是否相符后,再按规定划好箍筋间距,方可进行绑扎。d.钢筋入模前,应认真清理好模板内的杂物,放好垫块,以保证浇出的砼底面不夹渣,无杂物。4.2.4钢筋保护层控制: a.钢筋保护层:板、梁、柱保护层采用预制水泥垫块或塑料定位卡控制,砂浆垫块的厚度按设计或规范要求,其强度同砼强度。垫块的平面尺寸:当保护层厚度小于或等于20mm时为30mm30mm,大于20mm时为50mm50mm。当在垂直方向使用垫块时,可在垫块中埋入20号铁丝,用铁丝把垫块固定在钢筋上。b.板保护层采用预制砼垫块,纵横间矩600mm,楼板上部受力筋采用钢筋马凳架立,保证钢筋位置,控制保护层的厚度,间距每米一个,呈梅花形布置。马凳设置在楼板上下两层钢筋之间,不得支撑在模板上,且应牢固固定在下部钢筋上。c.钢筋位置的控制:划出钢筋位置线:平板的钢筋,在模板上划线,柱的箍筋在两根对角线主筋上划点,梁的箍筋则在架立筋上划点。d.钢筋的检查及验收:钢筋绑扎完毕后,根据施工图检查钢筋的位置、直径、型号、根数及间距是否正确,特别要注意检查负弯矩钢筋的位置是否正确。检查钢筋接头的位置是否符合规定,保护层是否够,绑扎是否牢固,有无松动现象,表面不允许有油浸,漆污和颗粒铁锈。钢筋工程属隐蔽工程,为确实保证钢筋保护层厚度,在安装和绑扎钢筋时,不得脚踏钢筋,钢筋绑扎完毕后,在砼浇筑前应对钢筋及预埋件进行验收,并做好隐蔽工程验收记录并归档。e.浇筑混凝土时,派专人跟踪检查修整钢筋。f.拉伸试验:抗拉强度不得低于该级别钢筋的规定的抗拉强度;试样应是塑性断裂并断于焊缝外。g.冷弯试验:弯心直径依据规定选取,弯到90度时,接头外侧不得出现宽度大于0.15mm的横向裂纹。h.钢筋绑扎:钢筋十字交叉点采用铁丝绑扎,现浇板的双向受力钢筋网必须每扣全部绑扎,且铁丝呈八字形;钢筋搭接绑扎时,应在搭接两端和中心三点扎牢。4.3.混凝土工程工程所使用的混凝土均采用商品混凝土,必须由实验室出具配合比实验报告。4.3.1普通混凝土工程施工方案a.施工前的准备工作:及时了解当前气象资料,协同甲方与供电、供水、环保、环卫等部门取得联系,施工过程中确保砼浇筑的连续性。浇筑前必须完成各种技术交底,请甲方、监理人员对需要隐蔽的部位进行验收,签好隐蔽验收记录。4.3.2混凝土的输送:a.为保证混凝土坍落度,混凝土的供应必须保证连续浇筑。b.现场浇筑时要观察砼的质量,并检测其坍落度,对有质量问题的砼一律不得使用。c.混凝土浇筑前的准备工作:检查模板及其支撑,钢筋、预留孔洞、预埋管件等进行交接检查及验收。d.检查混凝土浇筑机械设备的完好性,以及材料是否准备充分。e.对施工操作人员进行技术质量安全交底,确定浇灌顺序和施工缝的留设位置和方法。f.清理模板内的杂物及钢筋上的油污,对模板的缝隙和孔洞应堵严,木模板应浇水湿润,但不能有积水。g.在浇筑竖向结构混凝土前,在底部填充好50100mm厚与砼配合比相同的水泥砂浆或细石子混凝土,以防”烂根”。h.混凝土的浇筑方向按施工段划分,由远及近。浇筑时要检查模板预埋管线、预留孔洞的位置,若发生偏移,要在混凝土初凝前纠正,然后继续浇筑。j.混凝土浇筑时必须保证两层混凝土之间不出现施工冷缝,因此在前一车混凝土入模后的砼初凝时间内,须有第二层混凝土覆盖上去,要保证以上混凝土浇筑要求,必须认真控制混凝土的厚度,结合泵送能力,计算出确保混凝土浇筑中所需用的泵车数量,来保证混凝土在连续浇筑中不停歇和不出现冷缝。安排振捣棒要充分,并配备一定数量的操作工进行混凝土面的整平和覆盖养护工作。4.3.3 混凝土浇筑方式:混凝土浇筑必须连续进行,当必须间歇时,其间歇时间在低于25不超过210min,高于25时不超过180min,并在混凝土初凝前将下层混凝土浇筑完毕。4.3.3.1混凝土的振捣:a.柱、梁砼采用插入式振动棒振捣,楼板混凝土采用平板振动器振捣。b.采用振动棒振捣时浇筑层厚度不大于其作用部分长度的1.25倍;要做到快插慢拔,插点要均匀排列。其移动间距不大于作用半径的1.5倍,与模板的距离不大于其作用半径的0.5倍,并避免碰撞钢筋、模板和预埋件等;插入下层混凝土的深度不小于50mm。c.混凝土的振捣,以其表面呈水平并出现均匀的水泥浆和不再冒气泡、表面不再下沉为宜。4.3.3.2混凝土的养护:混凝土浇筑完后12小时内即加以养护,平面混凝土安排专人采用覆盖塑料薄膜或棉毡的方法进行养护,立面混凝土采用喷混凝土养护剂进行养护,并均在外层覆盖适当厚度的草帘保温养护。养护时间据气温决定,一般不少于7昼夜。4.3.3.3.施工缝的留置:按施工规范及设计留置。施工缝处继续浇筑时的处理方法:施工缝处混凝土的继续浇筑,必须待已浇筑砼抗压强度达1.2Mpa后方可进行。表面清理干净,除掉松动的石子和软弱层砼及浮浆,并充分湿润和冲洗干净且无积水。接触面铺一层2050mm(根据经验,视具体情况确定)厚与砼配比相同的砂浆或减石子砼。加强施工缝处的振捣,由下而上精心操作。浇筑后10-12小时后开始覆盖保温。混凝土浇灌时从高处下落时,其自由下落高度不应大于米,当可能发生离析时,应采用串筒或斜槽下落,串筒的最下两节应保持与混凝土浇灌面垂直。4.3.3.4混凝土工程施工注意事项:浇筑时尽量避免操作人员踩踏钢筋,振捣人员应注意好梁内的钢筋,不得任意踩踏,铺设架板,现场钢筋班组的值班人员应及时进行整修钢筋,以保证构件的质量。第六章 钢结构工程 第一节.钢结构生产制作6.1.1钢材检验钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;钢材应有明显的屈服台阶,且伸长率不应小于20%;钢材应有良好的可焊性和合格的冲击韧性。建筑结构钢材必须具有足够的强度、良好的塑性、韧性、耐疲劳性及优良的焊接性能。必须符合以下要求:(1)牌号:钢材主要是焊接H型钢,除应符合相应的技术标准的要求外,尚需进行必要的工艺性能试验。(2)证书:钢材应附有符合设计文件要求的质量证明书,如对钢材的质量有疑义时,应抽检,其结果应符合国家标准的规定和设计文件的要求。(3)表面质量:钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半;断口处如有分层缺陷,应会同有关单位研究处理。(4)平直度:钢材矫正后应符合下列的允许值项 目允许偏差钢板、型钢的局部挠曲失高FL/1000且不应大于5.0厚度T失高F14mm1.5mm14mm1.0mm 6.1.1.2材料进场管理(1)材料进厂,按品种、规格、数量,会同供应人员清点入库。并应认真核对镑码单、装箱单、运单、材质证明书及合格证等,并详细做好入库时的质量记录。(2)对入库材料按其性能做到下垫、上盖、中通风,按规范进行堆放,材料员应随时检查落实情况。(3)材料使用应按节约原则实行定额领料,由工段长根据加工预算和材料损耗系数签发定额限料卡。(4)在使用材料时,必须做到专料专用,其原则是该工程材料必须用于该工程中。6.1.2主要工艺流程及质量控制工艺流程:钢材复验钢材矫正放样号料切割下料组装成型部件焊接变形矫正划线钻孔喷砂除锈油漆结构验收提议安装6.1.2.1钢材的复验:为确保焊接质量, 在备料前对所用的钢材进行化学成分、机械性能复验,保证符合图纸要求的材质。6.1.2.2钢材矫正:根据本工程的设计,轻钢用板多为薄型钢板,在焊接钢柱、钢梁要求板材平直,但由于薄型钢板易产生凹凸不平再加之剪切下料也易变形,焊接面型时必须进行矫正。6.1.2.3放样号料:钢结构下料是第一道工序, 该工程采取图纸下料法,直接按图纸所示的尺寸在钢材上按1:1的比例划线下料,允许偏差不超过1mm。(1)号料前必须了解原材料的钢号及规格,检查原材料的质量,如有疤痕、裂纹、夹灰、厚度不足的现象时应调换材料或取得技术人员同意后方可使用。(2)加强计量管理,严禁使用未检验、检验超期、无检验合格证的计量器具和非法计量单位。(3)钢板或型材采用气割切割时,要放出手动气割或自动气割的割缝宽度: 自动气割割缝宽度为3mm 手动气割割缝宽度为4mm(4)在号料的过程中,应随时在样板、样杆上记录下已号料的数量,号料完毕则应在样板和样杆上记下实际数量,写上”完”或”全”字样和号料日期。并妥善保存好样板和样杆。(5)号料所画的石笔线粗细以及在弹线时的粗细不得超过1mm。号料允许的公差如下表:号 料 公 差序号项 目公差值(mm)1长 度1.02两端孔心距0.53对角线差1.04相邻孔心距0.55两排孔心距0.56冲点与孔心距0.56.1.2.4切割(1)下料前必须按图纸要求复查材料规格、型号、材质炉号和批号。(2)下料时必须严格按技术人员的交底下料单下料,每件料必须用工整、明显的字样标明图号、件号数量。(3)各构件下料数量一定要记录清楚、准确,并妥善保管,不得丢失。(4)切割前,应将钢板表面的油污、铁锈清除干净。切割时如发现断面裂纹或夹渣等缺陷应及时向技术人员处理。(5)零件的尺寸允许偏差,应符合以下规定: 手工切割1.5mm 自动切割1.0mm 精密切割0.5mm6.1.2.5组装成型:(1)该工程的梁、柱设计型钢,在组装前必须熟悉图纸和技术人员的技术交底。(2)零件拼装时翼板与腹板的对接焊缝要错开200mm。(3)点焊缝长度不小于40mm,间隔不大于350mm,焊脚不应小于焊缝的1/4。6.1.2.6部件焊接:焊接质量检验等级:所有工厂对接焊缝以及坡口焊缝按照(GB50205- )中的二级检验,其它焊缝按三级检验。(1)组装成型后采用门式埋弧自动电焊机MAZ-1000焊接,焊缝要求按图纸所示要求进行。(2)焊接过程中如发现气孔、夹渣、未焊满等缺陷时 应及时修补,发现裂纹及时向技术人员报告。(3)做好自检、互检、复检,准确做好记录。6.1.2.7部件装配:(1)认真熟悉图纸及有关技术资料,做好零件清点工作。(2)按图纸放样,放样后及时请技术人员检查方可进行装配。(3)放样经检查核实后,以1:1大样制作样板,测量下料尺寸,并做记录。样板必须标注明显的中心线和角度线,同时标注图号、编号、数量。(4)装配过程中应及时记录所装配件的数量,做好原始记录。6.1.2.8端板焊接:(1)焊接前需经工序交接手续,未办交接或发现装配质量不符合要求时可拒绝施焊。(2)对接焊缝须设置引弧板必须在其上进行。焊接完毕取掉引、熄弧板,并将飞溅、气孔、弧坑、咬边等缺陷修补或清除干净。(3)做好自检、互检,质检员具体监督检查。焊工必须在自己的产品上做好钢印记录。6.1.2.9变形矫正:焊接变形是钢结构的制作过程中不可避免的问题,特别是该工程大部分采用的是薄型钢板,在焊接受热后更容易造成侧向弯曲变形,给制作带来一定的难度。构件焊接后采取矫正机矫正,对腹板的变形采用加热变形法矫正。6.1.2.10划线钻孔:柱、梁矫正完成后进行螺孔的划线工序, 必须以柱、梁的轴线为基准,按图纸要求划出各部位的尺寸,并配备划线样板,采取双控,使每件梁、柱的尺寸都必须保持一致,同一尺寸的梁、柱必须达到互换要求,孔的最大偏差不得超过3mm。6.1.2.11除锈:(1)本工程采用抛丸机除锈,采用1.5-3mm丸粒,压缩空气压力为0.4-0.6MPA(不含水分和油脂),处理后基材表面粗糙度要求达到SA21/2级呈灰白色。(2)端板等除锈要求较高的产品,必须经专检员评定合格后,方能进行组装。(3)钢构件组装后再进行整体喷丸除锈。(4)喷丸后构件必须达到标准,必须经专检员评定合格,否则重新喷丸。(5)经抛丸除锈的产品原则上当班必须喷涂完毕。6.1.2.12摩擦面处理:(1)本工程使用高强螺栓连接的钢结构件,要求摩擦面具有一定的摩擦系数。工程采用抛丸处理以确保其抗滑移系数达到设计要求。(2)处理后的摩擦面要妥善保护,如有自然生锈,一般生锈期不得超过90天。(3)高强螺栓连接面应平整(不平度1.0mm)。当有间隙时,其间隙不大于1.0mm可不处理;间隙为1-3mm时应将高出的一侧磨成1:10的斜面,打磨方向与受力方向垂直。(4)出厂前做抗滑移系数试验,符合设计值要求,并按同一方法做好三件,以用做施工部门复检。6.1.2.13予拼装:(1)予拼装每批10-20%,但不少于一组,或按设计要求和规定。(2)予拼装中所有构件应按施工图控制尺寸,各杆件的重心线应交汇于接点中心并完全处于自由状态,不允许有外力强制固定。单构件支撑点应不少于二个支撑点。(3)所有进行拼装的构件,必须经专检员验收并做好验收记录。相同的构件,应能互换,而不影响几何尺寸。(4)按有关规定不能经过的孔,允许修孔(铰、磨、刮孔)。修孔后仍超过规范的,允许采用与母材材质相匹配的焊材焊补后,重新制孔。(5)质检员对予拼装的构件做好拼装记录。6.1.3构件验收在运至现场前进行全面验收,检查构件的各部分几何尺寸,以及焊接的外观检查,焊缝的高度是否符合图纸的要求,并根据国家的钢结构焊接规范、规程严格检查,经过验收合格的构件方可出厂。(组合构件尺寸的允许偏差附后)组合构件尺寸的允许偏差项 目符 号允许偏差几何形状翼缘板倾斜度A12且不大于5.0腹板偏离翼缘中心A23.0楔形构件小头截面高度H04.0翼缘竖向错位A32.0腹板横截面水平弓度A4H/100腹板纵截面水平弓度A5H/100构件长度l5.0孔位置曲度端板翼缘两端部螺孔至构件纵边距离A62.0翼缘两端部螺孔至构件端部距离A72.0翼缘中部螺孔至构件端部距离A83.0翼缘螺孔纵向间距S11.5翼缘螺孔纵向间距S21.5翼缘中部孔心的横向偏移A93.0吊车梁弯曲度CL且5(L以米计)其它构件弯曲度C2L且9(L以米计)上挠度C12L且9(L以米计)上翼缘外侧中点至边孔横距A103.0下翼缘外侧中点至边孔竖距A113.0孔间横向距离A121.5孔间纵向距离A131.5弯曲度(高度小于610MM)C+3.0(只允许凹进)-0弯曲度(高度小于610-1220mm)C+5.0(只允许凹进)-0弯曲度(高度大于1220mm)C+6.0(只允许凹进)-0第二节、钢结构吊装6.2.1钢构件验收钢构件进场后,在安装前,应由质检部门组织按施工图的要求和钢结构工种施工及验收规范的规定对成品进行检查,外形的几何尺寸允许偏差应符合GBJ50205 的规定。钢构件进入施工现场均应检查构件规格、型号、数量外,还需对运输过程中,易产生变形的构件和磨损部位检查,对已变形的构件应予矫正,并重新检查。6.2.2预埋处理(1)钢构件安装前应与基础施工人员进行交接,并对地脚螺栓的标高、轴线、栓距进行复测,放出轴线,标高和轴线并做详细记录。(2)清除预埋件的油污、泥砂等杂物。为防止予埋螺栓在安装前或安装中螺纹受损,应对螺栓进行必要的保护。(3)柱顶标高如有误差,本工程采用螺母调整法调整。吊装前在锚栓上加一螺母,吊装时能够经过调整螺母来调整标高。6.2.3吊装顺序使用汽车吊进行吊装。采用分件吊装法安装时先安装钢柱、细杆,再吊装钢梁。在其间穿插安装檩条及其它构件。现场可由吊车将檩条运至大概位置,再由人力运输至每间。6.2.4钢柱吊装(1)钢柱吊点采用吊点斜吊方法,即吊点放在柱长1/3处。(2)起吊方法采用旋转法与滑行法相结合(3)对柱的垂直度、标高及轴线位移进行复测和复校。6.2.5钢梁吊装(1)钢梁吊装前应对梁进行吊装计算(2)地面斜梁拼接。本工程钢梁采用高强螺栓进行连接,端面为型。(3)本工程钢梁吊装采用悬空吊装。在地面将梁连接固定后,用汽车吊悬空吊装。为使梁在起吊后不发生摇摆和其它构件碰撞。起吊前离支座的节点间附近用棕绳系牢,随吊随放松,以保证其正确位置。(4)钢梁吊装到位后,第一榀和第二榀应设屋架缆索固定,采用松紧缆索对其进行垂直度校正。校正完毕后用檩条及揽风绳固定,使之成为几何不变体。(5)钢梁校正易采用下弦两端拉线与上弦中央挂重锤的方法,校正完毕后拧紧连接处高强螺栓,完成吊装。第三节、主钢结构安装6.3.1高强螺栓施工6.3.1.1采购高强螺栓应以国家有关部门认可的专业生产厂家,采购时严格按照钢结构设计图纸及规范要求选用螺栓等级。6.3.1.2在高强螺栓连接施工前,应对钢结构摩擦面的抗滑移系数进行复验,在工厂处理的摩擦面试件出厂时要有三组,作为工地作复验,抗滑移系数试验的最小值 应大于或者等于设计规定。 6.3.1.3安装时高强螺栓连接紧固可采用两种方法:扭距法和转角法。扭距法应用专用的手动扭距扳手,用人力紧固高强度螺栓。转角法可采用风动扳手拧紧到预定的初拧值;终拧用风动机或者其它方法将初拧后的螺栓再转一个角度以达到螺栓予拉力的要求。6.3.1.4螺栓穿入便于操作,并力求一致。目的是使整体美观,且螺栓应自由穿入螺栓孔,对不能自由穿入的螺孔,允许孔径四周层间无间隙后用锉刀或磨头进行修整,不得将螺栓强行敲入,并不得气割扩孔。6.3.1.5高强螺栓连接的拧紧分为初拧、终拧,且在24H内完成。6.3.1.6拧紧后采用”小锤敲击法”对螺栓处逐个敲栓并进行扭矩随机抽检,以确保安装质量。6.3.1.7高强螺栓施工中紧固顺序是:先顶层后底层,最后为中间层次。同一连接面上的螺栓紧固,应由接缝中间向两端交叉进行。两个连接构件的紧固顺序为:先主要构件后次要构件。6.3.2檩条安装6.3.2.1当钢架吊装就位后,即可进行檩条的安装工作。本工程要求檩条单侧同钢架焊接,檩条安装现场焊接较多。6.3.2.2安装人员在固定的钢架上,系好安全带分列在各轴线上。6.3.2.3将檩条用螺栓与梁固定,此时,因结构尚处于未调正状态,因此,用于连接檩条、围梁及屋檐支梁的螺栓不要拧紧,以便以后校正。6.3.2.4当跨间檩条上完之后,再进行下一间檩条的安装,此时注意螺栓的安装方向与前一跨檩条搭接处的螺栓安装方向一致,做到每一轴线上的檩条搭接螺栓方向一致,不但增加美观,更保证主结构与次结构连接的稳固性。6.3.2.5所有檩条与梁的连接处安装螺栓时,螺栓向下且所有螺栓不要上紧。6.3.2.6所有的檩条安装完毕后,经调直校正,所有钢架上的次结构(檩条、斜撑等)的螺栓再进一步拧紧,达到结构稳定的状态。第四节、辅钢结构安装6.4.1系杆支撑安装6.4.1.1钢柱吊装校验后,安装柱间系杆支撑;再进行柱间剪刀撑安装。钢梁安装过程中穿插安装屋面水平支撑、檩条。6.4.12在支撑安装前应对钢梁的垂直度进行复验,待达到验收标准后,随即安装和固定支撑,使其形成刚性,减少构件竖向构件安装过程中的累计误差。6.4.1.3檩条安装后进行檩条拉条、梁上系杆安装。6.4.1.4拉条安装可使用木板、竹梯等作为二次操作平台,加快安装速度。拉条必须拉紧,使檩条顺直。6.4.2隅撑安装6.4.2.1隅撑要与檩条保证成45度,要沿梁高布置。6.4.2.2隅撑要与檩条以螺栓可靠连接,不能松动。第五节 钢结构涂装6.5.1钢架制作涂装6.5.1.1钢架制作喷丸除锈后必须经专检员评定合格后,方能进行防锈漆涂装。(1)涂装环境温度宜在538之间, 构件表面有结露时不能喷涂,喷涂后不能淋雨。(2)技术交底所规定的不涂部位不能喷涂。(3)经抛丸除锈的产品原则上当班必须喷涂完毕。(4)漆干后进行漆膜厚度检测,必须检查合格后才准进入下道工序。6.5.1.2钢架在防锈漆达到标准后,方可进行面漆涂装。(1)钢架所有没有围护覆盖的部位均需涂刷面漆。(2)面漆涂装材料需注意不得与防锈漆发生不利化学反应。(3)面漆涂装以不漏底子为直观标准,且应符合漆膜厚度检测标准。6.5.2钢架现场涂装6.5.2.1钢架二次涂装,指钢架出厂后,经过运输、吊装后产生的漆膜损坏须现场修补。(1)涂装表面需清理油污、灰土等污染,擦拭干净。(2)经清理后,再用钢丝绒等工具对漆膜进行打毛处理,同时对组装符号进行保护。(3)构件表面如露有金属表面,则先补底漆后再补面漆。标准要求按设计。6.5.2.2钢架安装补漆。(1)钢架接合部的外露部位和紧固件等部位均需涂刷面漆。(2)安装时焊接及损烧的部位,进行防锈漆、面漆涂装。(3)面漆涂装以不漏底子为直观标准,且应符合漆膜厚度检测标准。第六节.彩钢板安装6.6.1屋面彩单板安装6.6.1.1测量确认整个屋面结构系统方正后,开始屋面板安装施工。6.6.1.2本工程屋面为80厚不锈钢彩钢屋面,板厚0.6mm;运至屋面板上每隔一定距离预先堆放一定数量的屋面板,以备安装。6.6.1.3根据排版图,逐张向前铺设安装。6.6.1.4注意安装屋面板的方向性正确,相邻板扣槽要到位,钉子要垂直镶入板面,且在板面纵横方向排列顺直,扣好防水槽。6.6.1.5每天必须清除屋面杂物铁屑,不得过夜,防止锈蚀和划伤屋面板。第七章 装饰工程第一节.砖砌体工程7.1.1施工准备7.1.1.1本工程砌体墙材料为0.000以下为MU20烧结煤矸石砖,M10水泥砂浆;0.000以上为MU15烧结煤矸石砖,M7.5混合砂浆。7.1.1.2主要机具:砖刀、线绳、灰桶、手推车等。7.1.1.3作业条件:(1)砌筑施工前,应结合砌体的特点、设计图纸要求及现场具体条件,准备好施工机具,做好施工平面布置,划分施工段,安排好施工流水、工序交叉衔接施工。(2)放好砌体墙身位置线、门窗口等位置线,经验线符合设计图纸要求,预检合格。(3)按砌筑操作需要,找好标高,立好尺杆。7.1.2 操作工艺7.1.2.1工艺流程:墙体放线制备砂浆砌块排列铺砂浆砌块就位砌块浇水校正砂筑镶砖竖缝灌砂浆勒缝7.1.2.2墙体放
