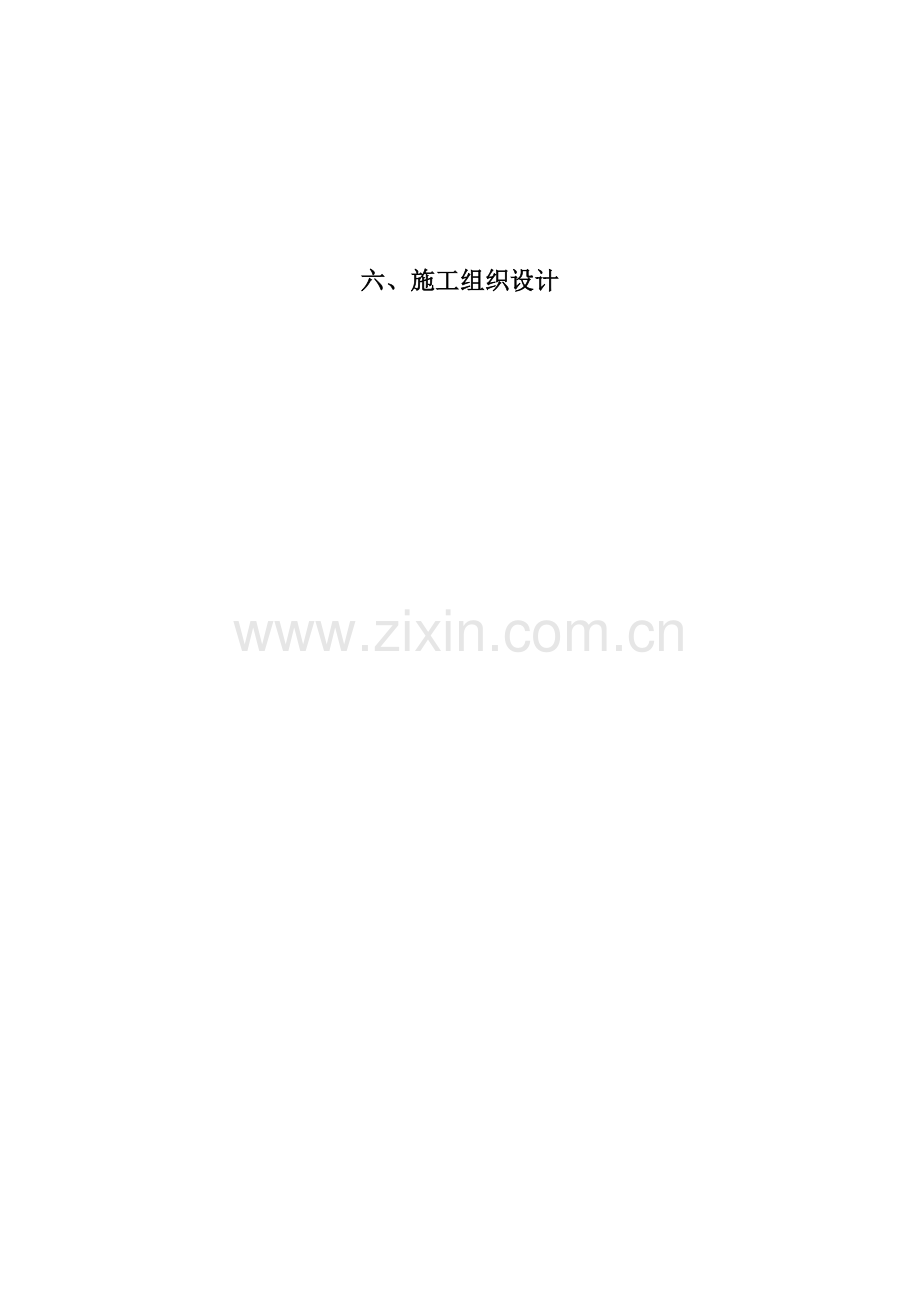

六、施工组织设计

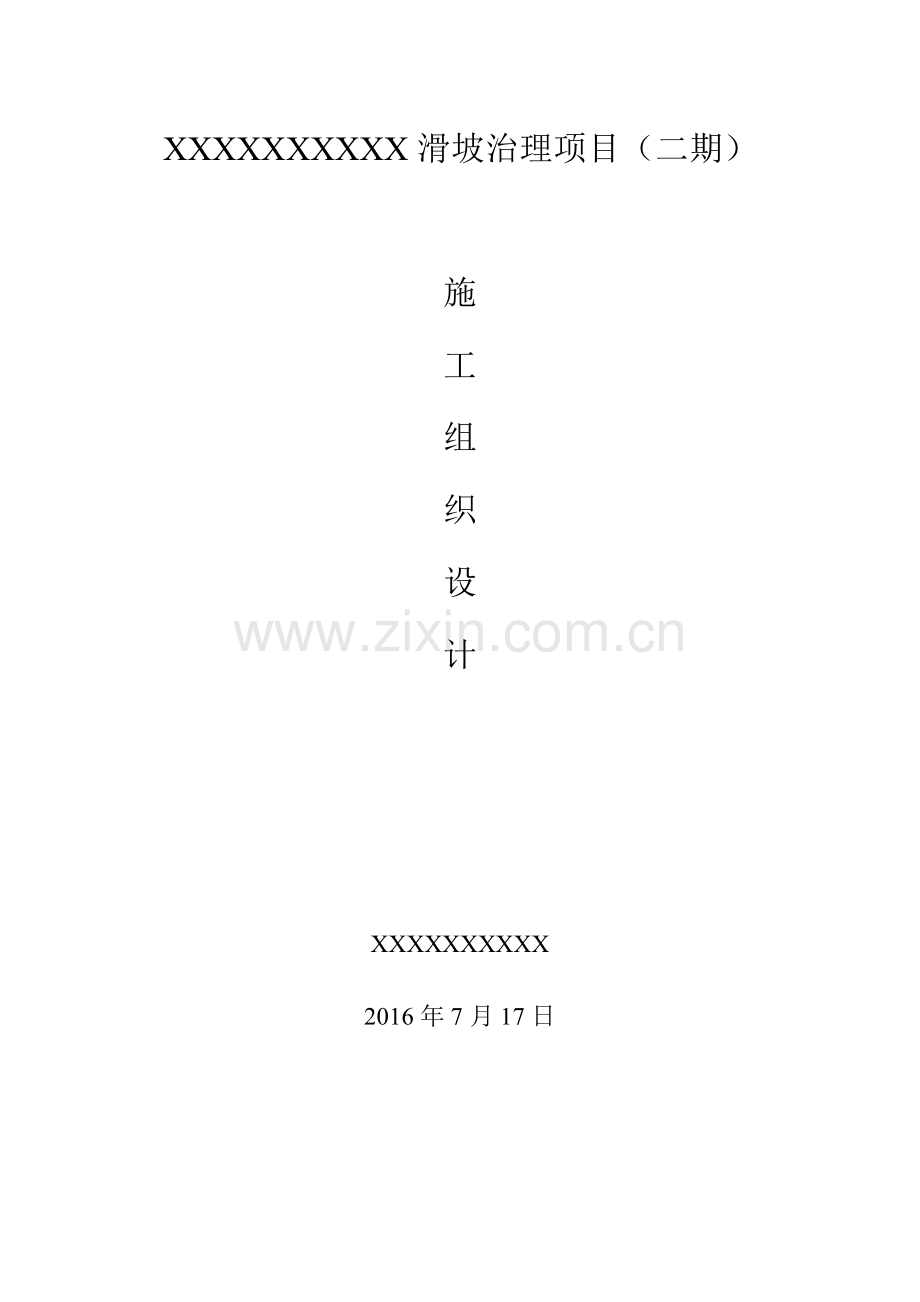

XXXXXXXXXX滑坡治理项目（二期）

施
工
组
织
设
计

XXXXXXXXXX
2016年7月17日

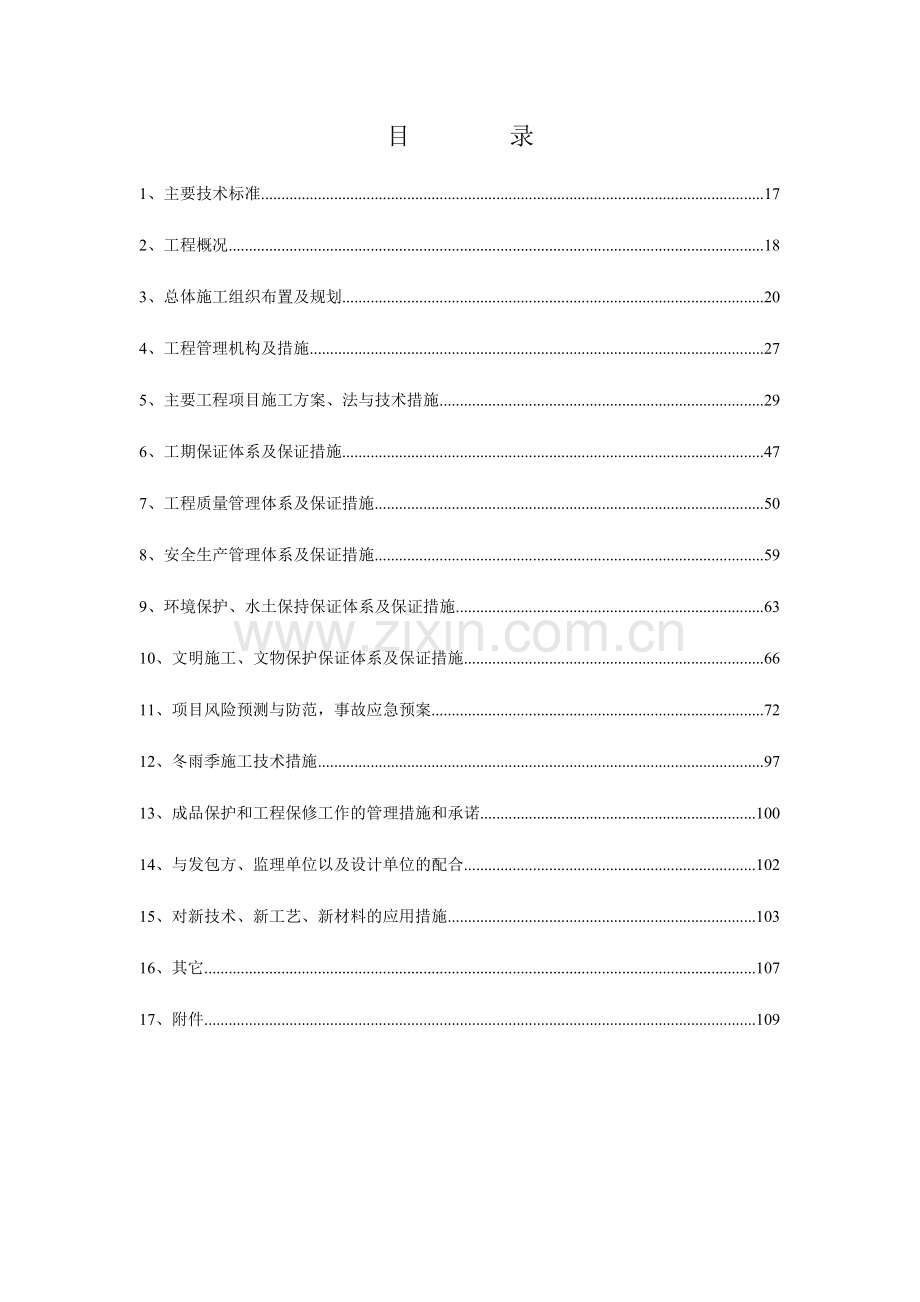

目 录
1、主要技术标准 17
2、工程概况 18
3、总体施工组织布置及规划 20
4、工程管理机构及措施 27
5、主要工程项目施工方案、法与技术措施 29
6、工期保证体系及保证措施 47
7、工程质量管理体系及保证措施 50
8、安全生产管理体系及保证措施 59
9、环境保护、水土保持保证体系及保证措施 63
10、文明施工、文物保护保证体系及保证措施 66
11、项目风险预测与防范，事故应急预案 72
12、冬雨季施工技术措施 97
13、成品保护和工程保修工作的管理措施和承诺 100
14、与发包方、监理单位以及设计单位的配合 102
15、对新技术、新工艺、新材料的应用措施 103
16、其它 107
17、附件 109

XXXXXXXXXX滑坡治理项目（二期）
施工组织设计
1、主要技术标准
本工程项目的施工必须达到下列（不限于）现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。
1.1 工程测量规范(GB50026-93)；
1.2《建筑边坡工程技术规范》（GB50330—2002）；
1.3《水土保持综合治理技术规范》（GB/T16453.1—16453.6—1996）；
1.4《土地开发整理规划编制规程》（TD/T1011-2000）
1.5《土地开发整理项目验收规程》（TD/T1013-2000）
1.6《水土保持综合治理规划通则》（GB/T15772-1995）；
1.7《水利建设项目经济评价规范》（SL72-94）；
1.8《水利水电工程施工组织设计规范》（试行）SDJ338-89编制说明；
1.9《甘肃省小流域水土流失综合防治工程建设技术规程》；
1.10《甘肃省地质灾害防治工程勘查设计技术要求》（甘国土资环发[2003]9号文）；
1.11《土层锚杆设计与施工规范》（CECS22：2005）；
1.12《崩塌、斜坡、泥石流监测规范》（DZ/T0221-2006）；
1.13《滑坡防治工程设计与施工技术规范》（DZ/T0219-2006）；
1.14《砌体结构设计规范》（GB50003-2011）；
1.15《混凝土结构设计规范》（GB50010-2010）；
1.17国家、省现行的建筑工程质量验收规范；
1.18XXXXXXXXXX所做的现场调查；
1.19招标代理机构所提供的本工程的勘察报告和施工图设计文件；
1.20其它相关规范、规程。
2、工程概况
2.1工程简介
XXXXXXXXXX滑坡位于XXXXXXXXXX的XXXXXXXXXX形成的IV级阶地边斜坡地带，斜坡坡面地形陡峭，黄土土体破碎，垂直裂缝发育，坡顶塬面地形平缓，属于城市主建区，建筑物及市政设施分布密集，斜坡坡脚紧邻202省道。受强降雨影响。该区段内局部边坡于2011年10月19日上午9时发生滑坡，但未造成人员伤亡。为此，2011年庆城县自筹经费对该危险地段进行了应急治理。2013年雨季该斜坡又发生一处滑坡及多处崩塌，灾害发生后，2013年8月庆城县国土局委托甘肃省地质环境监测院对该段不稳定斜坡进行应急排查，经过排查统计发现，此次强降雨导致斜坡坡面局部产生了崩塌、滑坡等地质灾害，威胁着斜坡坡顶的庆城中学、庆城县人民医院、县交通局、县房管局住宅、逸夫小学、县信用合作社、工行家属院、长庆公司、县文化出版局、县食品厂住宅、县砖瓦厂住宅及坡脚县屠宰场、基督教堂、县公路运输管理所等共计14家单位及652户2811名群众的生命和11500多万元财产安全，以及坡脚处的202省道和过往的行人车辆安全。
经过对XXXXXXXXXX滑坡全区内不稳定斜坡的整体调查，潜在危险区域长约2385米，因年代久远，降雨对坡面侵蚀严重，再加上人为因素改造，窑洞林立于边坡的上部、中部及下部各处，生活污水随意排放，造成台缘根部侵蚀严重，同时上部有多层建筑的加载都是造成边坡发生变形破坏的内生因素以及在地震、强降雨外生因素下，边坡发生进一步大规模滑坡、崩塌的危险可能性很高。
本次治理的XXXXXXXXXX滑坡治理工程（二期）以工程结构设计中稳定性差和威胁对象较多的X5不稳定斜坡、X6不稳定斜坡、X7不稳定斜坡、X8不稳定斜坡坡体为主展开。该区段潜在危险区域长约620米，共有县信用合作社、工行家属院、长庆公司、县文化出版局、县食品厂住宅、红太阳幼儿园、蓝天艺术幼儿所、县电力局、县交巡警大队、县邮政局等共计10家单位220户居民及1150名群众的生命和3400多万元财产安全，以及坡脚处的202省道和过往的行人车辆安全。治理工程内容包括坡面修整、护坡墙、锚索（杆）格构、截排水、安全防护工程等。通过一系列的防治措施，最终解决不稳定斜坡对当地居民造成的危害。
2.2自然环境条件
据调查：
1、XXXXXXXXXX不稳定斜坡防治工程等级为一级，以自重为设计工况一，安全系数取Kt=1.30；自重+持续暴雨为设计工况二，安全系数取Kt=1.15；自重+地震为设计工况三，安全系数取Kt=1.15。
2、勘查报告提供的不稳定斜坡岩土体工程地质参数主要包括滑体土容重等物理力学性质及滑带土的抗剪强度参数（C、φ值）等。
1）斜坡土体容重
斜坡土体天然及饱和容重按原状样室内试验成果统计分析，结合野外钻探浅井揭露的土石比及孔（井）内地下水埋深情况综合确定。斜坡土体天然容重室内测试平均值为17.5KN/m3，土体饱和容重为19.7KN/m3。
2）土体抗剪强度参数C、φ值
XXXXXXXXXX不稳定斜坡土体抗剪强度参数实验数据主要以斜坡土体原状及扰动土样进行天然状态直剪实验，属抗剪峰值强度。斜坡土体抗剪强度参数主要根据实验分析法确定，并借鉴同类黄土斜坡（《黄土高边坡设计中抗剪强度取值分析》）土体的抗剪强度参数，确定斜坡体上部马兰黄土在天然状态下C=23.5kPa，φ=21.3°，饱和状态下C=21.5 kPa，φ=20.5°；下部粉土在天然状态下C=30.5kPa，φ=25.7°，饱和状态下C=28.5 kPa，φ=24.5°。
3、根据《建筑抗震设计规范》（GB50011—2010），确定本区地震设防裂度为Ⅵ度区，地震基本加速度值为0.05g（第三组）。
2.3水文气象条件
据庆城县气象局资料，工作区多年平均气温7.8—9.6℃，多年平均降水量501.7mm，年最大降水量为852.8mm，一日最大降水量为190.2mm，1小时最大降水强度为54.6mm，10分钟最大降水强度为26.6mm。年内降水分配不均，夏季偏多，冬季偏少，夏季（5至7月）多年平均降水量为267mm，冬季（12月至翌年2月）为12mm。最大冻土深度86cm。
3、总体施工组织布置及规划
3.1总体施工组织布置
本次项目治理范围大，区域多，分项工程内容较繁杂，针对其特点，我公司重点组织技术、工程部等骨干人员，认真仔细地研究图纸，在确定主要施工方法和治理工程顺序后，正确选用施工方案，达到招标文件所需要的各种需要。本次主体治理工程主要针对XXXXXXXXXXX5-X8各段不稳定斜坡的具体情况提出工程治理措施，并进行整体规划、布局。 根据XXXXXXXXXX各段不稳定斜坡体的地质环境、坡体结构、岩土体工程地质特性及成因和变形因素等条件，提出地表排水+削坡修整+锚索框架+坡脚护坡墙+坡顶砖砌防护栏+格构内砌砖的综合治理措施。由于分成4个斜坡段来治理，且四个斜坡段不存在交叉影响，可同时按工序施工。
统筹规划，合理安排，除注意各工序见的衔接，还需保证各分项内容之间的衔接，做到不窝工，各种机械效能最大化。从而达到质量、安全、工期、环保目标。
3.2总体施工组织规划
根据该工程施工区域划分和施工总部署，成立项目部，成立项目部下设的计划统筹部、材料采购供应部、安全质量检查部、财务部、工程部、设备维护组和试验室，成立1个测量小组（负责施工放样和斜坡变形监测），针对施工区域，计划安排一支混凝土施工队，下设6个施工组（挡墙及护坡墙、格构、散水硬化、排水渠工程、窑洞口砌筑封堵、砖砌防护栏工程等）；一支土方施工队（修整坡面、回填窑洞、土方清运等）；一支锚索施工队。
3.3劳动力准备
3.3.1为本工程配备的主要劳动力已经准备就绪，根据工程施工进度的要求分批乘汽车进入施工现场（详见表1：拟投入本工程的劳动力计划表）。
3.3.2拟投入本工程的劳力视现场工程进展情况随时增减。
3.3.3特殊工种人员持证上岗，对特殊工种的人员均持有有关劳动部门或建设主管部门统一考核颁发的操作作业证及技术等级证书。
表1 拟投入本工程的劳动力计划表
单位：人
工

种
按工程施工阶段投入劳动力的情况
2016年
7月
8月
9月
10月
11月
管理
人员
10
10
10
10
10
测量
人员
3
3
3
3
3
普工
10
20
20
20
15
钻工
15
15
15
15
6
砖瓦工
10
10
10
10
10
模板工

15
15
15
5
钢筋工

5
10
10
5
砼浇
筑工

20
20
20
10
电工
3
3
3
3
3
焊工
3
3
3
3
3
机修工
2
2
2
2
2
合计
56
106
111
111
87

3.4机械准备
根据本工程的施工要求及特殊性，在施工前期准备及施工全过程中，我们充分考虑本工程的难度及业主对本工程工期及施工的要求，保证充足、齐全、先进的机械、机具设备，以满足不同施工要求及施工过程中的需要（详见表2：拟投入本工程的主要施工设备计划表；表3：拟投入的本工程的试验和检测仪器设备表）。
表2 拟投入本工程的主要施工设备计划表
序号
设备
名称
型号
规格
数量
国别
产地
制造
年份
额定功率（KW）
生产
能力
用于施工部位
备注
1
挖掘机
CAT320
1台
中国
2012年

良好
开挖、回填

2
装载机
ZL50
≥2.5m³
1台
徐工
集团
2013年
162
良好
开挖、回填

3
自卸
汽车
东风
2辆
东风汽车公司
2013年

良好
土方清运、

4
砼（砂浆）搅
拌机
JZ750型
2台
长沙
2013年
18.5
良好
砼、砂浆施工

5
切割机
J3CT-HU-400
2台

2012年
5
良好
综合施工

6
电焊机
BX-200
2台
上海
2008年
5
良好
综合工程

7
小型夯机

1台
中国
2009年

良好
回填夯土

8
振动棒

6台
中国
2015年
10
良好
砼施工
.
9
发电机

2台
中国
2009年
100
良好
综合施工

10
钢筋弯曲机
GW50
2
山东
济宁
2013年
4
良好
钢筋加工

11
钻机
QGJ－100
4
中国
2015年
10
良好
锚索（杆）施工

12
钻机
MD-50
2
中国
无锡
2013年
15
良好
锚索（杆）施工

13
空压机
Atls836
2
美国
2010年

良好
锚索（杆）施工

14
指挥车
丰田普拉多
1辆
中国
2015年
135
良好
综合施工
.
15
客货车
一汽
1辆
中国
2013年
180
良好
综合施工

表3 拟投入本工程的试验和检测仪器设备表
序号
仪器设
备名称
型号
规格
数量
国别
产地
制造
年份
已使用台时数
用途
备注
1
全站仪
sokka
1台
日本
2014年

测量放线

2
水准仪
NS3
2台
国产
2012年

测量放线

3
烘箱（1 m3）

1台
国产
2013年

试验检测

4
沙石筛

1套
国产
2015年

试验检测

5
石子标准筛

1套
国产
2025年

试验检测

7
电子秤感量1g称量15kg

1台
国产
2015年

试验检测

8
电子天平感量0.1g称量1000g

1台
国产
2014年

试验检测

9
水泥标准稠度仪

1台
国产
2014年

试验检测

10
水泥标准养护箱

1台
国产
2012年

试验检测

11
电动抗折仪

1台
国产
2013年

试验检测

12
安定性沸煮箱

1台
国产
2013年

试验检测

13
胶沙试模

3条
国产
20015年

试验检测

14
砼试模

12个
国产
2015年

试验检测

15
塌落度筒

1个
国产
2015年

试验检测

16
砂浆试模

2条
国产
2014年

试验检测

17
百分表

4套
国产
2014年

试验检测

3.4.1本工程因施工工期紧，施工工序要求衔接紧密，所以我们安排精良的机械设备进场。如挖掘机、装载机、钻机、砼搅拌机等，根据本工程总体施工部署在分项工程开工前3日内分批运到施工现场。由专人进行保养和调试。
3.4.2机械设备进场后均按事先规划的位置适当停放，小型设备规划房间集中储存备用。
3.4.3拟投入本工程的机械设备目前已经准备就绪，随时可以进场，而且根据工程进展情况可以随时调配除此以外的所需机械设备。
3.5材料准备
3.5.1工程的物资采购计划已经全部落实，根据工程施工进度的要求分批进入施工现场。
3.5.2施工常用物资，如：搭建库房、临时办公桌、办公椅，各类施工工具、测量定位仪器、消防器材等，均要求提前进场，并合理分类堆放。
3.5.3施工所用水泥、钢筋及砂石料等主要材料视施工阶段进展情况计划材料进场时间，预先编制采购计划，并报请公司物资部门审核、确认。水泥品牌为“祁连山牌”，钢筋品牌为“酒钢牌”，砂石料为当地所采购，质量、规格均能满足设计要求。所有进场物资分类别堆放，并做好标识。
3.6项目资金使用计划
根据本项目工程量大，施工周期长，集中资金需求量大的特点，为保证工程按期完成，在施工当地办理专门账户，以便随时有足够的资金保障。根据资金管理有关制度，结合本项目的实际情况，制订项目资金管理办法。
3.6.1成立项目资金管理领导小组：由项目经理任组长，项目副经理及有关部门主要负责人为成员。对工程的全部资金，分别按收入做出旬、月、季、年资金支出预算计划，防止盲目开支、无计划支付，单笔支出在2万元以上的必须实现连签流程制度。
3.6.2设立项目专用资金账户：为保证工程按承诺工期交工，必须设立专用资金账户，由项目财务部长负责执行。支付资金时，必须有项目经理、项目总工程师、项目财务部长批准的月度资金计划明细表，方能支付。另外，在月度资金计划中必须留有不少于月度资金5%的应急储备金，作为特殊需要而准备的资金，动用时需按资金管理要求执行。
3.7施工场地的准备
3.7.1各种临时设施设置的基本原则
根据施工现场情况，各种临时设施设置遵循施工便利，安全可靠，有利环保的基本原则。
3.7.2本工程需要设置的临时设施项目
搭建生产、生活区与办公区临时用房，临时用房用彩钢板房及帐篷。本工程临时设施为：劳力宿舍、办公室、食堂、重要材料仓库等设施。（详见表4：临时用地表）
表4 临时用地表
用途
平方米
位置
需用时间
办公室
200
施工区域内
120天
宿舍区
200
施工区域内
120天
仓库
400
施工区域内
120天
脚手架
55294.5
施工区域内
120天
3.7.3施工生活用水、用电设施
项目所在区域为庆城县城区，本工程临时用水根据水源的情况，和自来水公司联系，就近从自来水管线上引入布置输水管线。项目所在区域电力也可由工地所在街道变电所接至施工区域，设专用配电室，采用集中管理，现场施工用电线路采用三相五线制；临时用电的电缆采用架空与地面埋设相结合的方法，并做好相应的警示标志，电缆分配箱将根据工程的施工流向分别设置。
3.7.4施工区和料场区
根据现场材料用量和需要，搭建主要材料和水泥用料堆放库房，搭建面积以能够满足工程用料为原则，避免水泥淋湿受潮，避免钢筋、槽钢等金属制品氧化、生锈。
3.7.5弃渣堆放区
在施工过程中，产生弃土弃渣量较大，根据施工现场地域条件，可选择较宽阔的地带作为临时堆放场地，堆放的渣土及时装入尼龙编织袋中进行窑洞回填，剩余的土方及时清运出施工场地，严禁在坡体上堆放渣土，尤其在雨季施工时。
3.7.6现场指挥交通工具、消防及临时通讯设施
为了确保施工期间交通畅通无阻和施工人员的安全，拟在施工区段两端以外100米处设置警示牌，必要时派专人对过往车辆通行指挥，确保道路安全、畅通。在施工区、生活区按消防要求设置足够的消防设施。现场临时通讯采用无线对讲机和移动电话指挥联系。
3.8施工总平面图
本工程的施工布置是针对工程现场的施工要求进行相应布置，施工场地布置的具体原则及总平面布置说明如下：
按施工阶段划分施工区域和场地，保证施工期间交通的畅通和合理布局以及在施工各阶段满足材料运输方便；各种生产设施便于工人的生产开展，且满足安全防火、劳动保护的要求；符合工程总体环境保护要求。（详见附表四 “施工总平面图“）
4、工程管理机构及措施
4.1工程管理机构
4.1.1管理模式：采用直线项目管理模式。
4.1.2项目经理部管理机构图（详见图1）。
为了优质、安全、按期完成此次施工任务，本着科学、精干、高效的原则，我们计划抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理、

行政人员及具有丰富施工经验的施工队伍完成此次施工任务。按项目法组建本项目经理部，直接管理工程队，减少中间环节，成立以项目经理、技术负责为主的项目经理部，全面负责本工程的施工组织管理工作。项目经理部下设七部门（计划统计部、设备材料部、施工技术部、安全质量部、试验室、设备维护组和财务室），分别负责本工程项目的施工技术、安全、质量、计划、财务、物资设备保障、劳动保护、环境保护、行政管理以及材料试验与检验、测量等工作，全面保证本工程建设任务的快速、安全、优质、高效完成。

4.2工程管理措施
为了确保工程达标，本项目实行“项目管理责任制”。为了加强管理力度，将选派一名有丰富施工经验、专业特长和具有高度责任心的优秀项目经理刘世锋同志，他曾多次承担类似工程建设任务，并配备强有力的项目管理部和技艺精湛的施工队伍。项目经理、项目经理部有关技术管理人员及施工人员在本工程施工期间，不另行在公司本部或其它项目任职。
5、主要工程项目施工方案、方法与技术措施
5.1总体构思
按招标文件说明及标前现场踏勘时业主非常明确的要求：即招标单位要求在建设单位和监理单位的协调下，对本工程招标范围内全部工程进行施工以及对承包范围内的所有内容进行质量控制、进度控制和协调管理，真正有效地实施全过程、全方位、全天候的管理职责。
根据我公司近年来在类似工程施工中所取得的成功经验，结合学习了国内优秀施工企业的管理机制，针对本工程的主要特点和难点，我公司对各分项工程制定了相应的施工方案和技术措施，现分述如下。
5.2各主要分项工程施工方案及施工方法
本工程主要关键分项工程有：
边坡
编号
治理方案
X5
X5斜坡坡脚布置I型护坡墙118m，护坡墙上面坡面布设锚索格构2780m²，布设砖砌防护栏120m。
X6
X6斜坡一级坡坡脚布置I型护坡墙138m，护坡墙上布设锚索格构2350m²，格构顶布设砖砌防护栏138m；二级坡布设一坡到顶锚索格构2070m²，格构顶布设砖砌防护栏126m。
X7
X7斜坡坡脚布置Ⅰ型护坡墙181.5m，护坡墙上面坡面布设锚索格构1740m²。
X8
X8斜坡脚布置Ⅰ型护坡墙130m，护坡墙上面坡面布设锚索格构2236m²
本工程主要分项工程的施工方法如下：
5.2.1测量放线
按工程平面布置图、断面布置图、工程排布方向、设计提供的控制点高程、坐标，设计图纸，准确测量施放工程点位置，放线定位。并随时校正、核实。排导渠工程，以平面图及断面图所提供的资料为主，结合现场实际情况进行放线，确保主体工程位置和变形情况相符。
5.2.2土方开挖工程
（1）开挖工作内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运到指定的堆放区并加以保护、处理等工作；表面土方开挖包括开挖厚度30cm、表面平整、表面杂草清除等工序。
（2）开挖工程动工前，必须实测开挖区的原始断面图、或地形图；开挖过程中，应定期测量收方断面图或地形图，使之符合设计断面；开挖工程结束后，必须实测竣工地形图，作为工程结算的依据，并经设计、监理和业主验收认可，方可进入下道工序的施工。
（3）在施工前，对可能引起的滑坡和崩塌体应及时采取有效的预防性保护措施；在陡坡下施工，应仔细检查边坡的稳定性，如遇有孤石、崩塌体等，应事先作好妥善的清理和支护。
（4）基槽开挖施工必须严格按设计图纸采用机械和人工开挖施工。为保证进度，可跳槽多段同时开挖，分段施工。开挖前向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置，地下情况、安全要求等。按设计图纸要求及测量定位的中心线及基槽开挖计算尺寸，撒好灰线，标明开挖范围。开挖应严格控制标高，防止超挖或扰动槽底面。沟型必须规则，夯实基底和坡面，保证基底干燥。
（5）挡土墙、护面墙等工程基坑槽部分施工采用机械开挖、人工修边施工。施工前需先平整放坡，应先将附近边坡或表层易滑塌部分土体清除，确保施工中的坡体稳定和施工安全。开挖过程中，按照设计要求保持必要的地面排水坡度，并采取有效的疏导和保护措施排除边坡上的渗水。雨季采用相应防雨技术措施，冬季采取防冻措施，以保证基础工程质量和安全施工。开挖清理完成的基槽遇降雨，沟内土体被冲刷变形时，应重新清理槽壁及沟底。
（6）在开挖基坑过程中，技术人员要进行详细施工地质编录，作为交工的重要依据，每开挖一段应及时进行岩性编录，仔细核对开挖地层情况，进行综合分析，如其实际位置与设计有较大出入时，将发现的异常情况及时向业主、监理单位和勘查、设计单位汇报，通过设计变更处理。勘察设计人员应根据工程进度，不定期到现场关注开挖情况，并在挖到指定桩底时对桩底地质是否符合设计进行确认。开挖至设计基槽底高程应会同勘查单位、设计单位现场验槽确定。挖基时如发现与设计不符的软弱地基，承载力不足时应及时与监理及设计人员联系，以便及时作出设计变更，做到信息化施工。并通过变更设计程序，采取措施后方可施工。
（7）工程区松散层段原则上以机械开挖为主。开挖基本成型后再人工修边至设计尺寸。基础开挖中采用放坡开挖，对不稳定边坡进行支挡防护，确保基坑施工安全。
（8）有地表水时应先将水流引开，同时要排除基坑中的积水，严禁在水中筑砌基础。在岩体破碎或土质松软、有水地段，宜分段集中施工。出现易塌、浸水地层时应针对性的采取有效措施进行边坡护壁。如遇软弱的粘性土或松散的、易垮塌的碎石层可调节边坡比。当基槽有少量渗水时，可采用坑内直接排水。若基坑水量较大时，采取围堰、降水等工程措施。
（9）基槽开挖时，弃土堆在槽边，基槽每侧临时堆土或施加其它荷载时，应保证槽壁稳定且不影响施工。开挖的弃渣土，堆放在渠基以上基槽外安全的低洼地带，但不得破坏地质环境，诱发次生灾害。沟槽堆土应及时清运出施工场地。
（10）开挖完成后检查以下内容：
①开挖基面高程；
②开挖基面尺寸；
③开挖坡度；
④轴线位置；
⑤开挖面平整度；
⑥基础承载力检测。
先自行“三检”合格后，请监理工程师进行隐蔽工程验收，验收合格后及时覆盖。
（11）开挖应根据设计与施工图纸和施工控制网点，进行测量定线，按实际地形测放开口轮廓位置；在施工过程中，测量人员应及时测放，检查开挖断面及高程。开挖结束后，应及时提请业主（监理）单位组织验收，验收前施工单位应认真按施工规范和设计要求作好自检工作。
5.2.3挡土墙及护坡墙工程
（1）基槽挖土方
本挡土墙工程挖机槽土方采用挖掘机及人工配合进行开挖，挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线起点及终点，设立桩标，注明高程及开挖深度，多余土方填入下层工作面，在施工过程中应根据实际开挖及放坡，保证工作面安全并符合施工质量要求。
（2）C15砼垫层施工
基槽挖到基底设计标高后，根据图纸设计施工，用重力式打夯机分层夯实达到设计要求强度。报验检查合格后支模浇注C15砼垫层。挡土墙基础埋入地面以下1.2m。
（3）现浇砼墙身
现浇挡墙与基础的结合面上，应按施工缝处理，即先进行凿毛，将松散部分的砼及浮浆清除，并用水清洗干净然后架立墙身模板，绑扎钢筋，砼开始浇注时，先在结合面上刷一层水泥浆或垫一层2-3cm厚1：2水泥砂浆，再浇筑墙身砼。如果砼落差太大，即采用串筒输送砼入仓，避免砼产生离析，砼采用商砼罐车运到现场，泵车浇筑，在墙顶搭设平台，砼浇注从底处开始，分层均匀进行，分层厚度为30-50cm采用插入式振捣器振动，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5-10cm的距离，切勿漏振或过振。
（4）墙身模板支撑设计
据设计要求挡墙面层必须平整无痕，光滑发亮，达到清水砼验收标准。墙身模板采用光面桥梁专用板拼装，拼装缝要加工对缝，脱模后不得有缝痕，清水墙面模板不可重复使用，只准使用一次，模板与竖枋组合，竖坊用10*10cm木枋，并要求加工刨面尺寸一致，每根间距15cm，纵向用双排国标钢管作围楞，用∮18螺栓蝴蝶卡，钢板瓦对拉定位，螺栓间距50cm，竖向采用120cm槽钢，螺栓对拉定位，间距100cm，当墙身高出3米以上时，间距加密50cm,墙身根部设置10*10角钢，下与基础连接稳定，上与槽钢螺丝组合，预防模板上漂和移位，三角铁设内外两道，并与排架结构。模板组合完成后，要调整，用钢管转扣将墙上部围楞钢管，与斜撑点预埋钢管组合稳定。严格掌握垂直度和平整度。断面尺寸控制由泄水孔、塑料管内穿螺杆内外加垫，螺母控制断面，其余位置用外模吊固。沉降缝断面、堵头下部角铁与两边角铁连接，上部用槽钢、钢管加固。经过严格自检报检合格后，方可进行浇筑。
（5）模板设计与拼装
模板务必采用定型定做组合钢板模具，采用钢板厚度不小于5mm，采用法兰板厚度不小于6mm，肋板不小于6mm。首先根据斗拱尺寸制作模具，用专业机械压制零件，然后精细焊接组装，组装斗拱模4组，每组长度为2.3m，配模一组0.78m，背模5块，堵头2块，用法兰螺丝组合为10m一套，模具最少不得少于6套，模板安装与墙身模板连接稳定，浇注完成拆模时逐块拆下，并做好成品保护。砼浇筑过程中，应派出木工、电工、试验工现场值班，发现问题及时处理，砼强度试块每工作班应不少于3组。
（6）拆模后，面层处理及养护
砼浇筑完进行收浆后，应及时覆盖毛毡洒水养护，养护时间最少不得小于7天，通过试块检验达到初凝即可进行拆模。墙身侧模板，拆模时必须特别小心，切莫损坏墙身，并将螺栓拨出，再用特制水泥砂浆，堵塞螺栓孔。杜绝显露孔痕及施工缝。
（7）沉降缝及泄水孔的处理
沿挡土墙长每隔10m设置，的沉降缝设计为2cm，沿墙的内、外、顶三边填塞沥青麻丝，塞入深度0.2m，挡墙泄水孔为∅90PVC管，上、下间距1.6m，2m,呈梅花型布置，最下一排泄水孔高出地面或平台不小于0.5m。泄水孔进口处设反滤层，反滤层用透水性材料，在泄水孔下部，需夯填30cm厚的粘土隔水层。
5.2.4锚索格构工程

锚索施工
（1）采用机械成孔、机械注浆
（2）施工顺序：测量孔位——定位角度——搭设钻机脚手架平台——安装钻机——成孔——清孔——制作安装锚索——锚索注浆——张拉封锚(锚固体及框架强度达到设计强度后) ——验收
（3）施工总体要求：钻机安防平稳、角度正确，保证孔深、孔径，锚索居中、注浆饱满，张拉。
（4）锚索施工前，必须按规范要求进行锚索基本试验，以确定锚固体与岩土层间的粘结强度特征值，并根据试验结果调整锚索设计。
（5）锚索孔位测放力求准确，偏差不得超过±3cm，钻孔倾角15°，倾角容许偏差±2°，考虑沉渣的影响，为确保锚索长度，实际钻孔深度大于设计长度0.5m，成孔后用高压空气（0.4MPa）清孔。
（6）成孔禁止带水钻进，以确保钻孔施工不致恶化边坡条件，引起变形。钻进过程中，应对每孔地层变化（岩粉情况）、进尺速度（钻进、钻压等）及一些特殊情况做现场记录，若遇塌孔，应立即停钻，进行固壁灌浆处理后重新钻进，考虑沉渣钻孔深度为锚索长度再加0.5m。
（7）锚索采用高强度，低松弛的Φs15.24钢绞线（强度等级1860MPa），锚具等必须符合现行行业标准的规定，各类材料在现场堆放时，必须采取可靠保护措施，防止钢材生锈，水泥受潮等。
（8）钢绞线下料长度等于锚索长度再加张拉预留长2m，钢绞线应除污、除锈，自由段采取防锈措施，先涂黄油再套塑料波纹管，按设计要求组装成锚索体。
（9）锚索施工注浆材料用1:1水泥砂浆，水灰比0.4-0.45，砂浆强度不小于35MPa（M35水泥砂浆），注浆压力为0.6Mpa-0.8Mpa，注浆采用孔底反浆，确保孔内浆液饱满。待锚固体及框架强度达到设计强度后，方可进行锚索张拉、锁定、封闭锚头。
（10）锚索张拉前必须对张拉设备进行标定，正式张拉前先进行预张拉，荷载为设计值得0.1倍，使钢绞丝顺直，受力均匀。
锚索施工工艺流程（见图2）

图2 锚索施工工艺流程图
格构施工
（1）钢筋绑扎
①根据设计要求修整好边坡，在坡面上打短钢筋锚钉，横竖梁刻槽并浇筑5㎝厚C10砼垫层。
②绑扎格构钢筋，用砂浆垫块垫起，与坡面保持一定距离，满足保护层厚度要求。
（2）立模板，加支撑
①立模前首先检查钢筋笼施工质量，并做记录，然后立模板；
②模板表面刷隔离剂，便于脱模；模板拼装要平整，严密，净空尺寸符合设计要求，格构外观美观；
③用脚手架钢架杆支撑固定模板，并和短钢筋锚钉连接牢固；
④检查立模质量，并做记录。
（3）砼浇注
砼浇注要严格按《混凝土施工与验收规范》的要求进行，用串桶分层浇注，分层捣固，严格控制混凝土施工质量和外观质量。
（4）砼养护
砼浇筑后立即进行养护。在养护期间，使砼表面保持湿润，防止雨淋、日晒和受冻。对砼外露面，待表面收浆，凝固后即用草帘等物覆盖，并经常在模板及草帘上洒水，洒水养护的时间，应不少于7天。
（5）框架施工工艺流程（见图3）。
5.2.6散水硬化及排水工程
（1）应根据实际地形，随坡就势修建散水，散水基槽开挖到位后项目部质检员自检，自检合格后请监理工程师验槽，验槽合格后进入下一道工序。
（2）严格按图纸施工完毕后请监理工程师或业主进行验收。
（3）模板表面刷隔离剂，便于脱模；模板拼装要平整，严密，净空尺寸符合设计要求，框架外观美观；用脚手架钢架杆支撑固定模板，并和短钢筋锚钉连接牢固；检查立模，并做记录。
施工放样
：
先
对本工程的控制点坐标进行精确复核，然后根据设计图纸要求，
采用先进的全站仪测定框架梁的具体位置，报请监理工程师检查
。

钢筋龙骨绑扎：
修整边坡，按框架梁尺寸及模板厚度准确挖出单片地梁轮廓槽。
在地梁槽底打入短钢筋，进行钢筋绑扎。钢筋笼要与槽底短钢筋固定在一起，
底面绑砂浆垫块。锚索孔位置安装预埋管、螺旋筋、锚垫板，并做好记录。

立模板、加
支撑：
钢筋笼绑扎质量合格后立模板。模板表面刷隔离剂，安装平
整、严密，净空尺寸满足设计要求。采用钢架管支撑固定模板。最后检查预埋
管、螺旋筋、锚垫板位置及倾角；检查立模支撑质量，并做好记录。

混凝土浇注：
施工前必须进行水泥、碎石、砂子的检验。施工中做好配合比配
料，搅拌均匀；浇注时用串桶分层浇注，振捣均匀、密实，并连续浇筑；同时
进行试块自检和监理抽检，及时送指定试验室试验。

拆模养护：
待框架梁混凝土达到一定强度后拆除模板，覆盖草袋，连续洒水养
护
7
天以上。

锚
索

框
架

施
工

图
3
框架施工工艺流程图

（4）砼浇筑要严格按现行《混凝土施工与验收规范》的要求进行，做好施工缝，用分段浇筑，分段捣固，严格控制混凝土施工质量和外观质量，严格控制砼的运送、入仓及振捣程序，保证砼的浇筑质量。
5.2.7窑洞回填工程
窑洞封堵采用锚索框架开挖的土方进行回填，窑洞内先用尼龙袋装土进行逐层填满，洞口用红砖浆砌封堵（红砖规格为240mm*115mm*90mm），砌筑厚度为24cm。
5.2.8格构内填筑混凝土空心砌块
XXXXXXXXXX不稳定斜坡位于庆城县东南侧，县城旁边，再加之庆城县属于古代文化名城，为了使治理工程整体同县城周边环境相协调，对在框格内填筑混凝土空心砌块，即可与原浆砌条石城墙外观相互协调，又能抵挡雨水对坡面的冲刷。混凝土空心砌块采用强度级别MU10，尺寸规格为390×190×190mm。填筑厚度为190mm，均采用M10砂浆进行砌筑和勾缝。
5.2.9安全防护栏工程
在坡顶格构框架顶梁外布设混凝土空心砌块砌筑防护栏以保护区内居民的生活和生产安全。在格构顶梁内侧上先布设C20素混凝土梁作为基础梁，基础梁断面为50*60cm（梁宽60cm，高50cm），底梁下部采用30cm厚的三七灰土垫层铺设，在基础梁上开始砌筑1.0m高,39cm厚混凝土空心砌块墙，再砌筑隔断，隔断规格为39cm高，39cm宽，39cm厚，隔断间距为41cm，砌块采用强度级别MU10，尺寸规格为390×190×190mm的混凝土空心砌块。
5.3关键工序的施工技术说明及常见问题的控制措施
5.3.1关键部位质量保证措施
关键部位质量保证措施一览表（见表5）

表5 关键部位质量保证措施一览表
阶段
控制环节
控制部位
责任人
控制内容
依据
记录
施工准备
1
图纸交底
图纸自审
图纸交底
技术负责人
图纸是否满足施工及完整性、可行性、准确性进行会审
规范规定及设计图纸
交底记录会审记录
2
制定施工文件
施工组织设计方案
总工及技术负责人
编制施工组织设计及方案
图纸及规范
施工组织设计
3
组建人员
人员配备
项目经理
技术管理会议
项目法文件
任命文件
4
施工合同
合同交底
经营部门
合同条款
合同法及招标文件
合同书
5
材料机具准备
项目部提需用计
