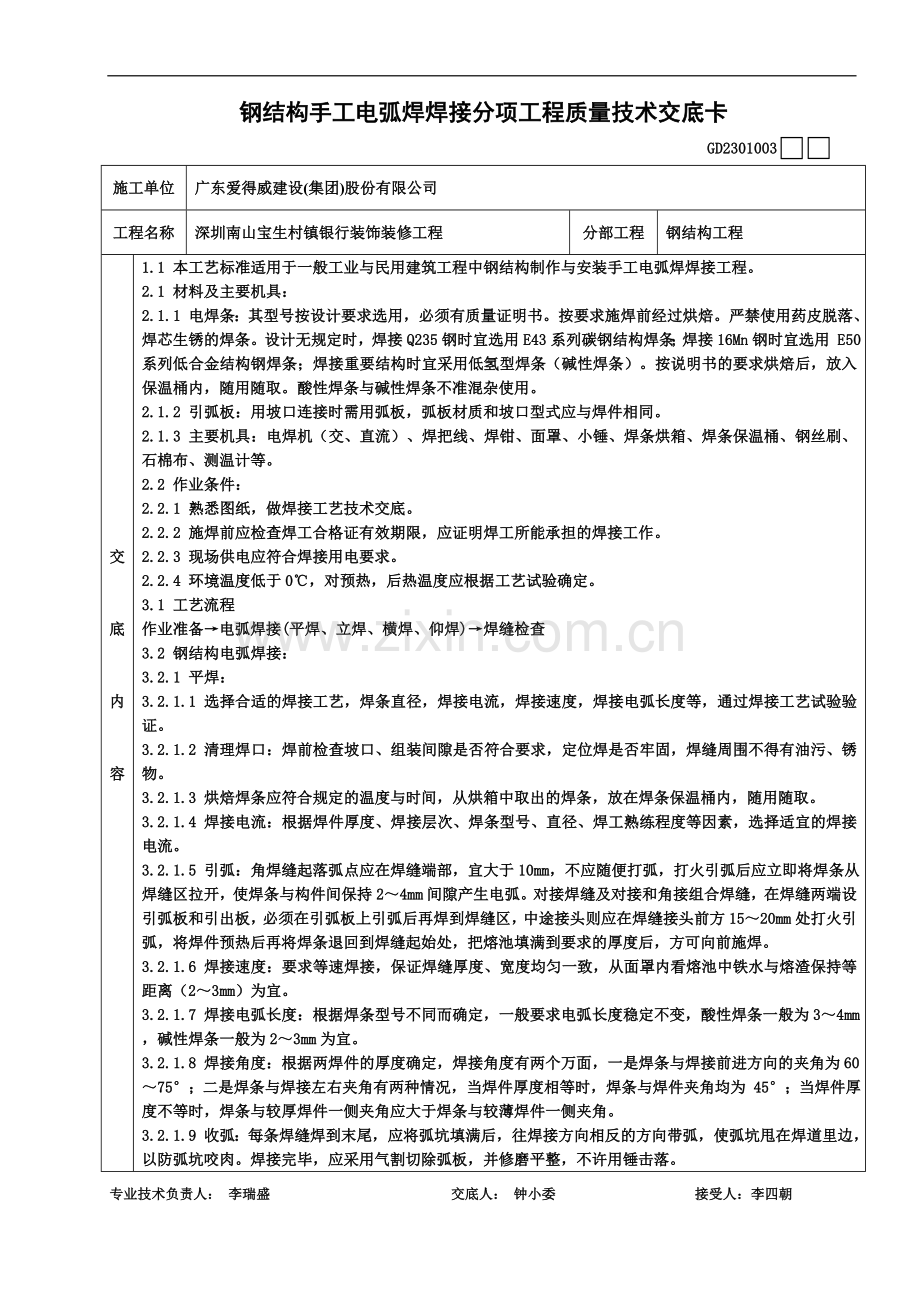

钢结构手工电弧焊焊接分项工程质量技术交底卡                                                                   GD2301003施工单位广东爱得威建设(集团)股份有限公司工程名称深圳南山宝生村镇银行装饰装修工程分部工程钢结构工程交底内容交底内容交底内容1.1 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用 E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。2.2 作业条件：2.2.1 熟悉图纸，做焊接工艺技术交底。2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。2.2.3 现场供电应符合焊接用电要求。2.2.4 环境温度低于0，对预热，后热温度应根据工艺试验确定。3.1 工艺流程作业准备电弧焊接(平焊、立焊、横焊、仰焊)焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊：3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持24mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方1520mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。3.2.1.6 焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（23mm）为宜。3.2.1.7 焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为34mm，碱性焊条一般为23mm为宜。3.2.1.8 焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为6075；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为 45；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。3.2.1.9 收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%15%。3.2.2.2 采用短弧焊接，弧长一般为23mm。3.2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成6080角，使电弧略向上，吹向熔池中心。3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%15%，电弧长24mm。焊条的角度，横焊时焊条应向下倾斜，其角度为7080，防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为7090。3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成7080角，宜用小电流、短弧焊接。3.3 冬期低温焊接：3.3.1 在环境温度低于0条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。当工作地点温度在0以下时，应进行工艺试验，以确定适当的预热，后热温度。4.1 保证项目：4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。4.1.3 、级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。4.1.4 焊缝表面、级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且级焊缝不得有咬边、未焊满等缺陷。4.2 基本项目：4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。4.2.2 表面气孔：、级焊缝不允许；级焊缝每50mm长度焊缝内允许直径0.4t；且3mm气孔2个；气孔间距6倍孔径。4.2.3 咬边：级焊缝不允许。级焊缝：咬边深度0.05t，且0.5mm，连续长度100mm，且两侧咬边总长10%焊缝长度。级焊缝：咬边深度0.lt，且lmm。注；t为连接处较薄的板厚。4.3允许偏差项目，见表5-1。项 允许偏差 (mm) 检验次 级 级 级 方法焊缝余高 b<20 0.52 0.52.5 0.53.51 对接焊缝 (mm) b20 0.53 0.53.5 03.5 用 <0.1t且 <0.1t且 <0.1t且 2="" 6="" 2.0="" 3.0="" 1.5="" hf="">6 0+3 量焊缝余高 hf6 0+1.5 规(mm) hf>6 0+3 检3 组合焊缝 T形接头，十字接头、角接头 >t/4 查焊角尺寸 起重量50t，中级工作制吊车梁T形接头 t/2且10 注：b为焊缝宽度，t为连接处较薄的板厚，hf为焊角尺寸。5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。5.2 不准随意在焊缝外母材上引弧。5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。5.4 低温焊接不准立即清渣，应等焊缝降温后进行。6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭1015mm，焊接中木允许搬动、敲击焊件。6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。本工艺标准应具备以下质量记录：7.1 焊接材料质量证明书。7.2 焊工合格证及编号。7.3 焊接工艺试验报告。7.4 焊接质量检验报告、探伤报告。7.5 设计变更、洽商记录。7.6 隐蔽工程验收记录。7.7 其它技术文件。超薄不锈钢板的点焊工艺(图)摘 要 通过对超薄不锈钢板的点焊试验，得到了可行的工艺参数，获得了外观良好及性能合格的接头，解决了超薄钢板点焊的工艺问题。 关键词： 超薄钢板点焊0 前言为保证既能进行超薄钢板与超薄钢板之间的点焊，又能满足将超薄板点焊在厚大的锻件上，另外还能满足点焊工件形状复杂、底层玄武岩纤维不导电必须单面点焊的需求，必须选择合适的工艺、设备及焊接辅助装置。同时，针对超薄钢板点焊的特点进行工艺试验，确定最佳的工艺参数。1 试验方案采用意大利进口的SPOT-5000型点焊机。该机适用于各种表面的焊接、维修、修复，本试验利用单面碰撞功能，对工件模拟点焊，通过不同的工艺参数点焊出不同的试件，通过对比从中选出最好的一组工艺参数。2 焊接材料及方法试验材料包括：0.1 mm的1Cr18Ni9Ti,尺寸为20mm40mm；0.1 mm的GH3030，尺寸为20mm40mm；3517锻件，加工后的尺寸为20mm40mm。对以下材料分别进行试验：0.1 mm的1Cr18Ni9Ti与3517锻件点焊，0.1 mm的GH3030与3517锻件点焊，0.1 mm的1Cr18Ni9Ti与1Cr18Ni9Ti垫在玄武岩纤维上点焊，0.1mm 的GH3030与GH3030垫在玄武岩纤维上点焊，得出焊点结合力的数据，并通过低倍检查确定是否有裂纹。3 试验过程（1）保证接线正确，安全接地，仔细清理电极表面，修准电极角度，必要时可以上车床加工，将设备调至点焊状态。（2）清理工件表面的水、锈、油污等杂质，用工业酒精擦拭工件表面。（3）按上述试验方法通过调节不同的焊接电流和放电时间的结合，制备焊接试样。焊接电流增大，焊点增大，结合力增加，如果电流过大易造成焊不上；放电时间延长，电流密度减小，与减小电流效果一致，反之与增加电流的效果一致。4试验结果对试样进行性能检测及金相检测，确定最佳的焊接工艺参数。焊点经低倍检查均未发现裂纹，以下为其力学性能结果。4.1 1Cr18Ni9Ti与3517锻件单点点焊1Cr18Ni9Ti与3517锻件单点点焊的参数与力学性能的关系见图1。从图1b中可以看出，当电流达到40A后，再继续增加，1Cr18Ni9Ti薄板烧穿，从结果分析可以得出结论：时间对拉脱力影响较小，电流对拉脱力影响较大，规范参数过软其焊点的性能也不稳定，因此可选参数40A/5s进行焊接。图11Cr18Ni9Ti与3517锻件单点点焊参数与拉脱力的关系4.2 1Cr18Ni9Ti与3517锻件两点点焊 1Cr18Ni9Ti与3517锻件单点点焊电流与力学性能之间的关系见图2，可以看出点间距的减小可以使拉脱力增加，但并不是很明显，点间距过大，结合力会降低；点间距过小，不利于提高生产效率。可选参数40A/5s进行焊接。4.3 1Cr18Ni9Ti两薄板在玄武岩纤维上点焊的电流与拉脱力之间的关系见图3，可以看出由于玄武岩纤维比较软，点焊时压力上不去，因此需要增加电流密度，可选参数45A/3s进行焊接。4.4 GH3030两薄板在玄武岩纤维上点焊两GH3030薄板与玄武岩纤维上点焊电流与拉脱力之间的关系见图4，由分析得出可选参数50A/3s进行焊接。4.5 GH3030与3517锻件单点点焊GH3030与3517锻件单点点焊电流与拉脱力的关系曲线见图5，由分析得出：可选参数45A/3s进行焊接。5 结论（1）焊接电流增大焊点增大，结合力增加，如果电流过大易造成烧穿，反之结合力减小，如果电流过小易造成焊不上。（2）放电时间增长，电流密度减小，与减小电流效果一致，反之与增加电流的效果一致。（3）点间距减小使拉脱力略有增加，但过小，不利于提高生产效率；点间距过大，结合力会降低。（4）焊接时间对拉脱力影响较小，电流对拉脱力影响较大，规范参数过软其焊点的性能也不稳定。（5）由于玄武岩纤维比较软，点焊时压力上不去，因此需要增加电流密度，即提高电流或减小放电时间。（6）最佳工艺参数如下：1Cr18Ni9Ti与3517锻件单点焊参数为电流40A,时间5s;GH3030与3517锻件单点焊参数为电流45A,时间3s；1Cr18Ni9Ti两薄板在玄武岩纤维上点焊参数为电流40A，时间3s;GH3030两薄板在玄武岩纤维上点焊参数为电流50A,时间3S。超薄不锈钢板的点焊工艺(图)摘 要 通过对超薄不锈钢板的点焊试验，得到了可行的工艺参数，获得了外观良好及性能合格的接头，解决了超薄钢板点焊的工艺问题。 关键词： 超薄钢板点焊0 前言为保证既能进行超薄钢板与超薄钢板之间的点焊，又能满足将超薄板点焊在厚大的锻件上，另外还能满足点焊工件形状复杂、底层玄武岩纤维不导电必须单面点焊的需求，必须选择合适的工艺、设备及焊接辅助装置。同时，针对超薄钢板点焊的特点进行工艺试验，确定最佳的工艺参数。1 试验方案采用意大利进口的SPOT-5000型点焊机。该机适用于各种表面的焊接、维修、修复，本试验利用单面碰撞功能，对工件模拟点焊，通过不同的工艺参数点焊出不同的试件，通过对比从中选出最好的一组工艺参数。2 焊接材料及方法试验材料包括：0.1 mm的1Cr18Ni9Ti,尺寸为20mm40mm；0.1 mm的GH3030，尺寸为20mm40mm；3517锻件，加工后的尺寸为20mm40mm。对以下材料分别进行试验：0.1 mm的1Cr18Ni9Ti与3517锻件点焊，0.1 mm的GH3030与3517锻件点焊，0.1 mm的1Cr18Ni9Ti与1Cr18Ni9Ti垫在玄武岩纤维上点焊，0.1mm 的GH3030与GH3030垫在玄武岩纤维上点焊，得出焊点结合力的数据，并通过低倍检查确定是否有裂纹。3 试验过程（1）保证接线正确，安全接地，仔细清理电极表面，修准电极角度，必要时可以上车床加工，将设备调至点焊状态。（2）清理工件表面的水、锈、油污等杂质，用工业酒精擦拭工件表面。（3）按上述试验方法通过调节不同的焊接电流和放电时间的结合，制备焊接试样。焊接电流增大，焊点增大，结合力增加，如果电流过大易造成焊不上；放电时间延长，电流密度减小，与减小电流效果一致，反之与增加电流的效果一致。4试验结果对试样进行性能检测及金相检测，确定最佳的焊接工艺参数。焊点经低倍检查均未发现裂纹，以下为其力学性能结果。4.1 1Cr18Ni9Ti与3517锻件单点点焊1Cr18Ni9Ti与3517锻件单点点焊的参数与力学性能的关系见图1。从图1b中可以看出，当电流达到40A后，再继续增加，1Cr18Ni9Ti薄板烧穿，从结果分析可以得出结论：时间对拉脱力影响较小，电流对拉脱力影响较大，规范参数过软其焊点的性能也不稳定，因此可选参数40A/5s进行焊接。图11Cr18Ni9Ti与3517锻件单点点焊参数与拉脱力的关系4.2 1Cr18Ni9Ti与3517锻件两点点焊 1Cr18Ni9Ti与3517锻件单点点焊电流与力学性能之间的关系见图2，可以看出点间距的减小可以使拉脱力增加，但并不是很明显，点间距过大，结合力会降低；点间距过小，不利于提高生产效率。可选参数40A/5s进行焊接。4.3 1Cr18Ni9Ti两薄板在玄武岩纤维上点焊的电流与拉脱力之间的关系见图3，可以看出由于玄武岩纤维比较软，点焊时压力上不去，因此需要增加电流密度，可选参数45A/3s进行焊接。4.4 GH3030两薄板在玄武岩纤维上点焊两GH3030薄板与玄武岩纤维上点焊电流与拉脱力之间的关系见图4，由分析得出可选参数50A/3s进行焊接。4.5 GH3030与3517锻件单点点焊GH3030与3517锻件单点点焊电流与拉脱力的关系曲线见图5，由分析得出：可选参数45A/3s进行焊接。5 结论（1）焊接电流增大焊点增大，结合力增加，如果电流过大易造成烧穿，反之结合力减小，如果电流过小易造成焊不上。（2）放电时间增长，电流密度减小，与减小电流效果一致，反之与增加电流的效果一致。（3）点间距减小使拉脱力略有增加，但过小，不利于提高生产效率；点间距过大，结合力会降低。（4）焊接时间对拉脱力影响较小，电流对拉脱力影响较大，规范参数过软其焊点的性能也不稳定。（5）由于玄武岩纤维比较软，点焊时压力上不去，因此需要增加电流密度，即提高电流或减小放电时间。（6）最佳工艺参数如下：1Cr18Ni9Ti与3517锻件单点焊参数为电流40A,时间5s;GH3030与3517锻件单点焊参数为电流45A,时间3s；1Cr18Ni9Ti两薄板在玄武岩纤维上点焊参数为电流40A，时间3s;GH3030两薄板在玄武岩纤维上点焊参数为电流50A,时间3S。专业技术负责人： 李瑞盛                          交底人： 钟小委                    接受人：李四朝
