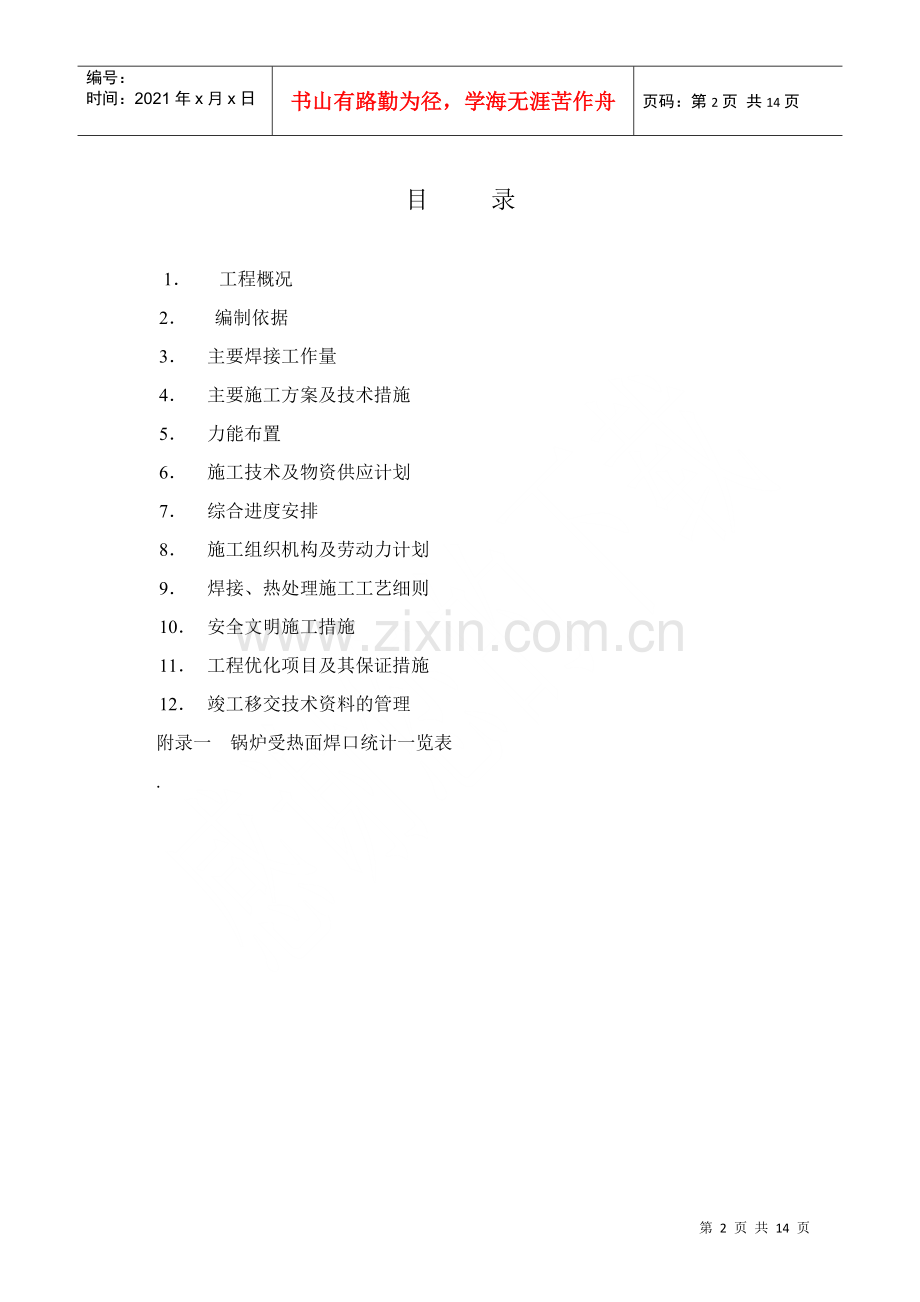

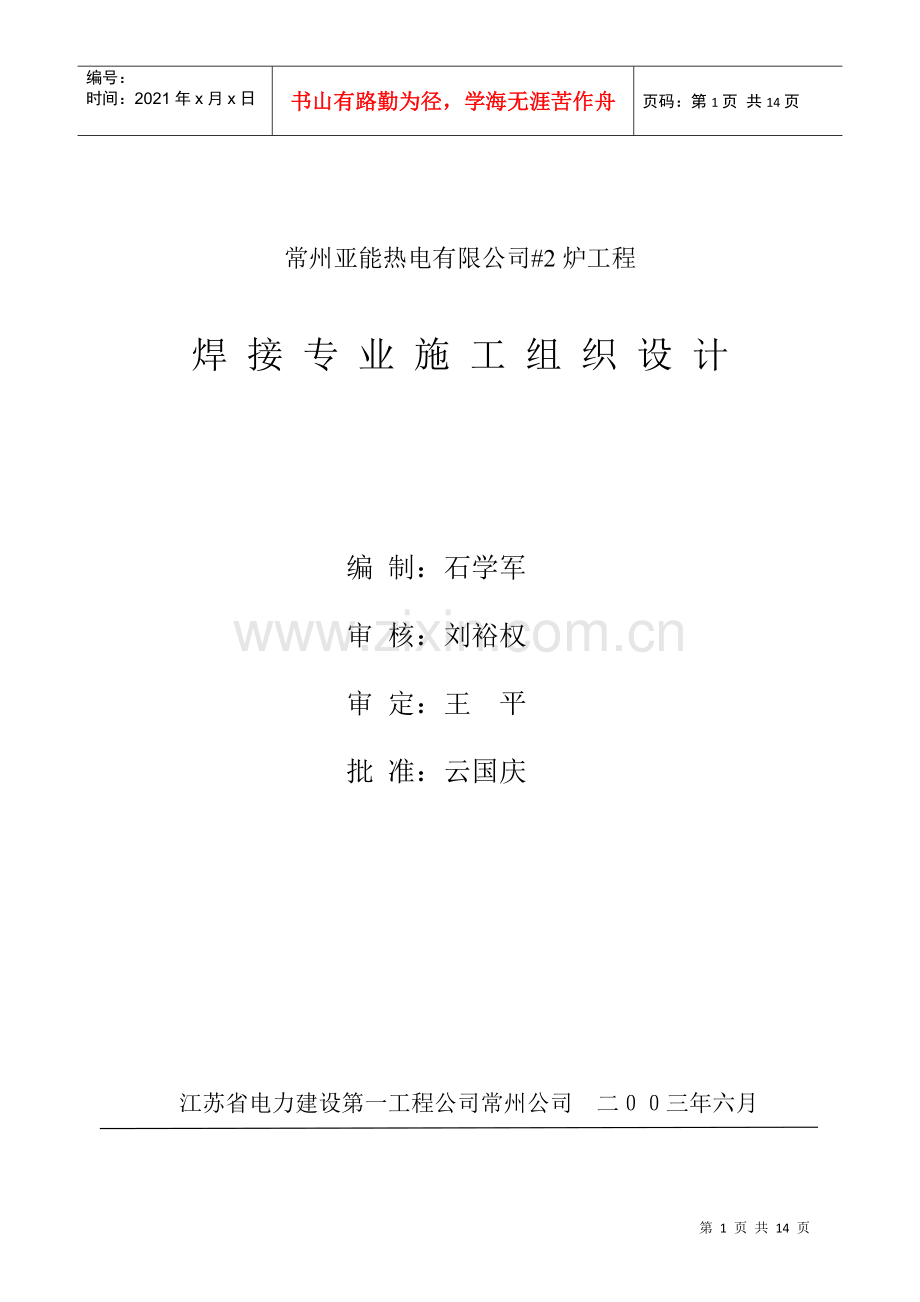

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页 共14页 常州亚能热电有限公司#2炉工程焊 接 专 业 施 工 组 织 设 计编 制：石学军审 核：刘裕权审 定：王 平批 准：云国庆江苏省电力建设第一工程公司常州公司 二三年六月 目 录1 工程概况2 编制依据3 主要焊接工作量4 主要施工方案及技术措施5 力能布置6 施工技术及物资供应计划7 综合进度安排8 施工组织机构及劳动力计划9 焊接、热处理施工工艺细则10 安全文明施工措施11 工程优化项目及其保证措施12 竣工移交技术资料的管理附录一 锅炉受热面焊口统计一览表. 1工程概况： 常州亚能热电厂2炉工程设计安装1台四川锅炉厂生产的CG-220/9.81-M17型锅炉。该锅炉为露天布置，单汽包,集中下降管，平衡通风，正四角切向煤粉燃烧固态排渣自然循环煤粉炉，锅炉构架采用钢结构，焊接成一个整体，整台锅炉均由搁置在构架顶部的顶梁悬吊，锅炉运转层标高为8米。 锅炉炉膛与竖井系倒U型结构形式，炉膛上部烟道，沿烟气流向依次布置屏式过热器，高温过热器，低温过热器，后竖井烟道自上而下依次布置有上级省煤器，上级空预器，下级省煤器，下级空气预热器。省煤器蛇形管受热面均为水平布置，上级省煤器由吊挂管悬吊。炉膛至上级省煤器竖井四周均以膜式壁包复。本炉采用钢球磨煤中间仓储制的干燥剂送粉系统，除渣设备采用水力除渣装置。该锅炉主要参数如下：型号：CG-220/9.81-M17额定蒸发量：220t/h额定蒸汽压力：9.81MPa额定蒸汽温度：540蒸汽减温方式：二级喷水减温给水温度：215热风温度：342排烟温度：130锅炉构架：钢结构空预器： 管箱式本期扩建工程汽机部分的安装工作主要集中在热力管道、一台给水泵及除氧器的安装，输煤系统为#5甲乙皮带的安装。2编制依据21常州亚能热电有限公司#2炉工程施工组织总设计22电力建设施工及验收技术规范火力发电厂焊接篇（DL5007-92）23火电施工质量检验及评定标准焊接篇（1996版）24焊工技术考核规程DL/T679-199925火力发电厂锅炉压力容器焊接工艺评定规程SD340-8926电力建设安全工作规程火力发电厂部分（DL5009.1-92）27本工程有关图纸3主要焊接工程量 以一台机组计：锅炉金属结构总重约 1200吨锅炉受监焊口约 4600只主蒸汽管道 132米主给水管道 155米其它中低压管道、辅属设备管道未计。4主要施工方案及技术措施41锅炉受热面管子焊接锅炉受热面管子材质主要有20G、20、12Cr1MoV等，本工程受热面管子采用Ws或Ws/Ds方法焊接，视管子规格和位置难易程度并结合焊接工艺评定决定采用哪一种焊接方法。顶棚、悬吊管、屏过、高过、省煤器等项目采用双氩焊接，其它受热面管子在焊接位置允许的情况下均采用氩弧焊打底电焊盖面方法焊接。考虑到机具的起吊能力及优化施工方案等原因，水冷壁、高温过热器、低温过热器、省煤器部分在地面组合焊接，部分安装焊接；包墙为整体组合焊接，其它则为散件吊装焊接。焊工施焊前应进行模拟练习，练习合格后方可上岗焊接。焊前应认真核对母材和焊材, 对同一项目使用两种或两种以上焊接材料时，应对母材及焊材做好标识，防止错用材料，焊接过程中要做好挡风、防雨措施。焊口点固、打底、盖面应连续完成, 不允许已点固或打底完的焊口过夜。受热面管子焊接应严格把好对口关，防止错口和折口。42锅炉中大口径管道焊接 锅炉中大口径管道主要有下降管、汽水引出管、下水分配管、蒸汽连通管、省煤器连接管、集箱端盖、再循环管以及手孔盖等，以上均采用Ws/Ds方法焊接。焊接时应特别注意根部打底质量，确保熔透，层间清理要干净。中径管焊接时，为确保表面工艺质量，宜选用3.2焊条盖面。43高压管道焊接主汽管道材质为10CrMo910，主给水管道材质为20G，焊接方法为Ws/Ds。主汽管道焊口焊前都应预热，点固焊工艺应与正式焊工艺相同，如采用“定位块”固定，定位块的含碳量应不大于0.25%，去除定位块时不应损伤母材并打磨干净，焊后应认真自检，并及时进行焊后热处理，以防焊口产生冷裂纹及其它缺陷。焊接过程中不得随意在管道表面引弧或焊接临时铁件。安装管道冷拉口所使用的加载工具，需待整个管系焊接和热处理结束后方可拆除。44中低压管道焊接压力4MPa、温度450的管道必须采用氩弧焊打底，燃油管道必须采用氩弧焊打底。其它管道尽量采用氩弧焊打底, 在保证根部熔合良好的前提下，可以用电焊打底，但应加强检查，以确保焊接接头质量。多层多道焊时,层间清理应干净，需预热和热处理的焊口应及时进行预热和焊后热处理。45热处理施工方案本工程需做热处理的焊口主要有主汽管道、集汽联箱、集箱手孔以及下降管的焊口。对管径108mm、壁厚10mm的管道采用远红外电阻加热方式，温度曲线用打点式自动温度记录仪记录，其它管子可采用火焰加热方式。热处理参数（如加热温度、升降温速率、恒温温度、恒温时间等）按电力建设施工及验收技术规范火力发电厂焊接篇（DL5007-92）中的有关规定执行。46作业指导书及文件包的编制4.6.1作业指导书一览表序号作业指导书编号项 目 名 称编制单位审批单位工地编制科室审定总工批准监理会签1H00焊接专业施工组织设计锅炉2H01锅炉钢结构焊接锅炉3H02烟风煤管道焊接锅炉4H03锅炉受热面管焊接锅炉5H04锅炉附属管路焊接锅炉6H05锅炉燃油管道焊接锅炉7H06主给水管道焊接锅炉8H07主汽管道焊接锅炉9H08中低压管道焊接锅炉10H09管道焊接热处理锅炉11H10热控仪表管焊接热控462文件包一览表序号文件包编号文件包名称技术负责人1H01锅炉受热面管焊接潘庆双2H02汽机四大管道焊接潘庆双5力能布置51氧气、乙炔、氩气的供应施工现场氧气、乙炔、氩气采用瓶装方式供应。52电焊机及热处理设备的布置 本工程共需电焊机40台，远红外电脑自动控温柜（360KW）一台，便携式电脑温控箱（30KW）一台。锅炉房和汽机房的电焊机分层布置。具体布置如下：名 称位 置数量（台）功率（KW）备 注电焊机锅炉0.0米8120锅炉8.0米2075锅炉34.0米12180机炉组合场14300地面组合结束后移至厂房热处理 设备机炉组合场1360地面组合结束后移至8米层6施工技术及物资供应计划61施工技术计划611每个施工项目开工前必须编制好相应的作业指导书，并经审核批准，开工前必须经技术人员技术交底。612需要标识的受监焊口，在开工前需确定标识方式，通知金属试验室，并报项目管理部备案。62主要机具计划序号名 称型号（规格）单位数量1电焊机ZX7-400或AX-320台402热处理电脑控温柜DWK-360KW台13便携式电脑温控箱30KW台14焊条烘箱YDH-50型台15中长图自动记录仪EH-06台46立式砂轮机250mm台163主要工器具计划序号名 称型 号单位数量1氩弧焊枪QQ150A/85把202氩气流量计JL-30只203电焊钳300A把2004电焊面罩把305焊条保温筒只206焊接电缆25 mm2米15007焊接电缆35mm2米8008调节器线根159热电偶补偿导线K.EU2, 22.5米50010烘 把大号把211风动返修钻把212火焊炬H01-06把213热电偶EU2支2014电焊手套付50015氩气皮管30米/卷卷2016榔 头1.5P把2017半圆锉8”把1018锋钢锯条根2019钢丝刷把3020弧光眼镜付3021电缆快速接头只4022电缆快速连接器套3023锋钢凿子把2064焊接材料计划序号名 称牌号（型号）数 量(吨)1焊条J42262焊条J507103焊条R31714焊条R40715焊条A1320.26焊条A3120.27氩弧焊丝TIG-J500.88氩弧焊丝TIG-R310.29氩弧焊丝TIG-R400.110火焊丝H08MnReA0.0511火焊丝H08CrMoV0.0112不锈钢焊丝H1Cr19Ni9Nb0.03合 计19.597综合进度安排 主要项目施工进度控制：钢架组合 2003.6.25-2003.7.15钢架吊装 2003.8.10-2003.8.25受热面组装 2003.7.05-2003.8.25六道制作与安装 2003.7.20-2003.11.25汽包吊装 2003.9.1除氧器吊装 2003.9.5平台扶梯吊装 2003.8.15-2003.10.10全厂管道安装与保温 2003.9.1-2004.1.10锅炉整体水压 2003.10.25-2003.10.30炉墙砌筑与保温 2003.10.30-2003.12.10辅助机械安装 2003.8.25-2003.12.20分部试运转 2003.12.20-2003.12.25锅炉酸洗 2003.12.25-2003.12.30动力场 2004.1.01-2004.1.05点火冲管 2004.1.20-2004.1.23整套启动至移交生产 2004.2.05-2004.2.208施工组织机构及劳动力计划8锅炉工地施工组织机构主任安全文明施工管理质量管理技术管理辅 机班焊接队管道班锅炉本体82劳动力计划焊接专业需配备以下人员：焊接技术管理人员1人、焊接质检员1人、高压焊工20人、普通焊工10人（含热处理工2人），各阶段劳动力计划见下表：年度 工种2 0 0 32 0 0 434567891011121234管 理12222222211焊 工101020203030302020559焊接、热处理施工工艺细则9.1施焊焊工必须有相应项目的考核合格证书并在有效期内，热处理工必须经过专业培训考核取得资格证书。9.2焊工应有良好的工艺作风，严格按照给定的焊接工艺和技术措施进行施焊，热处理工应遵守作业指导书和交底规定，做到操作无误、记录准确。9.3焊工要把好对口关、装配顺序关、作业环境关，对不符合要求的焊口有权拒绝施焊。9.4焊工应对使用的焊接材料进行检查，严禁错用材料，对不合格或有怀疑的焊接材料应停止使用，并汇报有关人员。9.5凡受监部件焊接，焊工必须用保温桶领装焊条并备齐必要的工器具，焊丝使用前必须用砂纸打磨出金属光泽。9.6需要预热的焊口，在施焊前应按规定的方式及参数进行预热。9.7除焊接工艺规定的焊口外，所有焊口应连续完成，不得中途停止施焊，更不得将未焊完的焊口过夜（包括点焊口）。因不可预料的原因被迫停止时，应及时采取防护措施，重新焊接前应严格检查，确认焊口无裂纹等异常情况后，方可继续焊接，需预热的焊口应重新预热。9.8焊接过程中应做好清理检查工作。注意表面工艺质量，做到焊缝表面整齐、过渡圆滑、成形美观。9.9焊接完成后，应仔细检查表面质量，有超标缺陷的，应及时消除，中大口径受监焊口应打上钢印或焊接钢印代号牌，严禁在热处理后再焊钢印代号牌。及时填写自检单交专职质检员复检。9.10需要做焊后热处理的焊口，应在焊缝表面检查合格后按给定的规范参数做热处理。9.11热处理过程中，必须有人监控仪器、仪表，发现问题及时纠正处理，准确记录热处理曲线。9.12当热处理记录曲线与所要求的规范参数不符时，应对热处理焊口进行硬度测试，如硬度不符合要求，需重新进行热处理。9.13返修焊口必须遵守返修措施，在接到返修通知单当日返修完毕，并确保一次返修合格。9.14对模范遵守工艺制度并取得优良质量的焊工或热处理工给予奖励，对违反工艺制度，经教育不改，造成严重质量事故或不良后果者，将给予严肃处理。10安全文明施工措施101建立安全文明施工管理网络体系，制定安全文明施工管理制度，加大管理力度，杜绝各类违章现象。实行区域环境管理，创建文明环境示范区。102各级项目技术负责人在编制作业指导书时，针对项目施工特点，编制具体的安全文明施工措施，交底后付诸实施，并督促检查。103工地专职安全员负责现场安全文明施工的监督检查及安全措施的落实工作，对不合要求的及时要求整改。104施工班组负责人对各自的施工区域按规定要求做好安全文明施工管理工作。105施工人员自觉遵守安全文明施工各项管理规定，安全方面做到“三不伤害”，文明施工方面做到“工完、料尽、场地清”。106焊机和热处理控温设备应可靠接地，电缆无破损，接头处应用绝缘胶布扎好。107热处理加热炉周围应设防护栏，并悬挂警示牌或警告旗。108焊接“龙头线”一端装焊钳，另一端应装快速接头的公端，与“龙头线”相连的电焊二次皮线一端应装快速接头的母端。以防止电缆接头处与设备短路打弧现象。109电焊皮线和热处理电缆走向应有条理，可用“S”形挂钩沿栏杆敷设，过道处架空布设，不影响通行。1010施工现场的焊条头和热处理用的保温材料应及时清理干净。1011作业完成后，应切断焊机或热处理设备的电源，检查周围确认无起火危险后方可离开。11工程优化项目及其保证措施11.1焊接工程优化项目11.1.1水冷壁焊接，焊缝表面质量验收优良率99%。11.1.2高温过热器焊接，焊缝表面质量验收优良率99%。11.1.3主蒸汽管道焊接，焊缝表面质量验收优良率100%。11.2焊接质量保证措施11.2.1工地应建立质量管理网络，明确各级质量职责。工地主任为质量第一责任人，焊工是焊接质量的直接负责人，工地专职质检员主要负责焊接过程监督检查及验评工作。11.2.2加强焊工的技术培训与理论学习，提高质量意识，增强责任感。11.2.3制定相应的管理制度及技术措施，如焊接质量管理制度、焊接、热处理施工工艺制度、焊接材料管理制度、焊接缺陷预防及返修措施等，并认真落实执行。11.2.4从影响焊接质量的五个基本要素（人、机、料、法、环）着手，全方位、全过程严格把关，层层控制。11.2.5严格执行检查验收制度，自检不能流于形式，复检要善于发现问题、解决问题，要一级对一级负责。11.2.6积极开展技术革新与QC攻关活动，以提高工程焊接质量。11.2.7设立专项质量基金，制定质量奖惩办法，奖罚分明，调动职工积极性。11.3焊接缺陷预防措施11.3.1焊接操作人员应严格按照焊前技术交底及作业指导书中的各项规定进行作业；11.3.2严格按要求做好挡风防雨措施，防止产生气孔及其它缺陷；11.3.3严格清理坡口两侧，使之无油、锈、水分，焊条按规定烘干并用保温筒盛装，以防产生裂纹、气孔等缺陷；11.3.4焊前检查对口装配尺寸是否符合要求，打底焊接电流、速度适当，焊条角度要正确，焊接操作要熟练，以防产生未焊透、未熔合等缺陷；11.3.5需要预热和焊后热处理的焊接接头，必须预热和焊后热处理，以降低接头应力，防止裂纹的产生；11.3.6采用Ws方法打底的根层焊缝检查后，应及时进行次层焊缝的焊接，以防止产生裂纹；11.3.7多层多道焊时，每层的熔敷金属厚度和宽度必须符合规定尺寸，层间温度符合要求，接头应错开，层间清理干净，检查无缺陷后方可焊接次层，防止产生裂纹、夹渣、未熔合、气孔等缺陷；11.3.8为防止产生咬边，氩弧焊时焊炬应指向母材金属，焊丝在焊缝两侧应填满，手工电弧焊时，应选择合适的电流，电弧长度、焊条角度要合适，焊条摆动时在坡口边缘要稍慢一些；11.3.9为防止焊瘤的产生，在立、仰焊时，应严格控制熔池温度，不使其过高，电流比平焊要小，尽量采用短弧焊，平焊时坡口间隙不宜过大，电流要适当，一旦发现熔池烧穿应立即灭弧，使熔池温度稍下降后再引弧焊接；11.3.10焊缝结尾时应在收弧处作短时间停留或作几次环形运条，以便继续填加一定量的熔化金属，防止产生弧坑；11.3.11采用双面焊接时，应采取清根措施，以保证封底焊质量，防止产生未焊透、未熔合、夹渣等缺陷；11.3.12焊接过程中应避免焊条、焊钳、裸露的电焊皮线与焊件其他部位接触短路造成电弧擦伤。12竣工移交技术资料的管理12.1工程竣工应及时进行竣工技术资料的编制，文件编制格式、纸张规格、书写要求等必须符合档案管理要求。12.2资料内容应真实可靠、齐全。12.3本工程焊接竣工技术资料目录如下：12.3.1焊接工程一览表12.3.2焊工技术考核登记表12.3.3焊接材料质保书12.3.4焊口记录图12.3.5焊口技术资料记录表12.3.6热处理记录曲线附录一 锅炉受热面焊接统计一览表序号名称规格材质焊口数量组合焊口安装焊口备注1水冷壁系统前水冷壁60*520G37628294后水冷壁60*520G37628294左侧水冷壁60*520G37628294右侧水冷壁60*520G37628294下降母管377*2520G16124下降支管133*1020G120120水冷壁升汽管133*1020G1041042过热器系统顶棚51*5.520G300300包墙66058575高温过热器42*512Cr1MoV444240204低温过热器38*4.520G29621680二级减温器与集箱219*2020G66屏入口混合集箱屏过133*1020G/12Cr1MoV1212屏过高过入口133*1012Cr1MoV3434包墙连通管133*1020G4040汽包到顶棚133*1020G2020包墙低过入口108*820G14143省煤器系统上级省煤器32*420G340228112下级省煤器32*420G528528省煤器分配集箱省煤器入口108*820G121276*620G2424省煤器上下连通管76*620G4848省煤器出口引出管42*520G7676合 计459829371661第 14 页 共 14 页
