建设发展有限公司施工现场质量标准化实用手册.doc

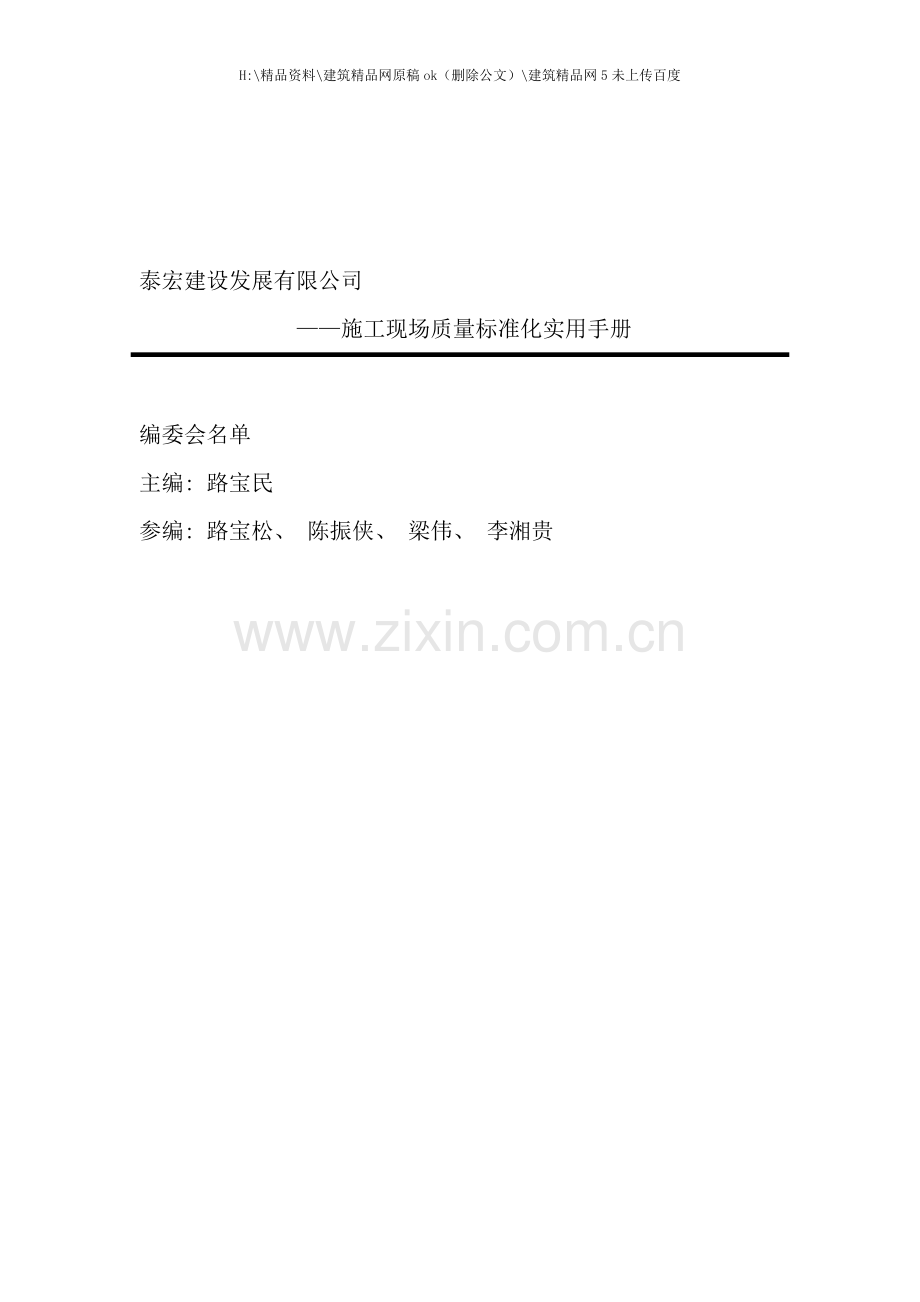

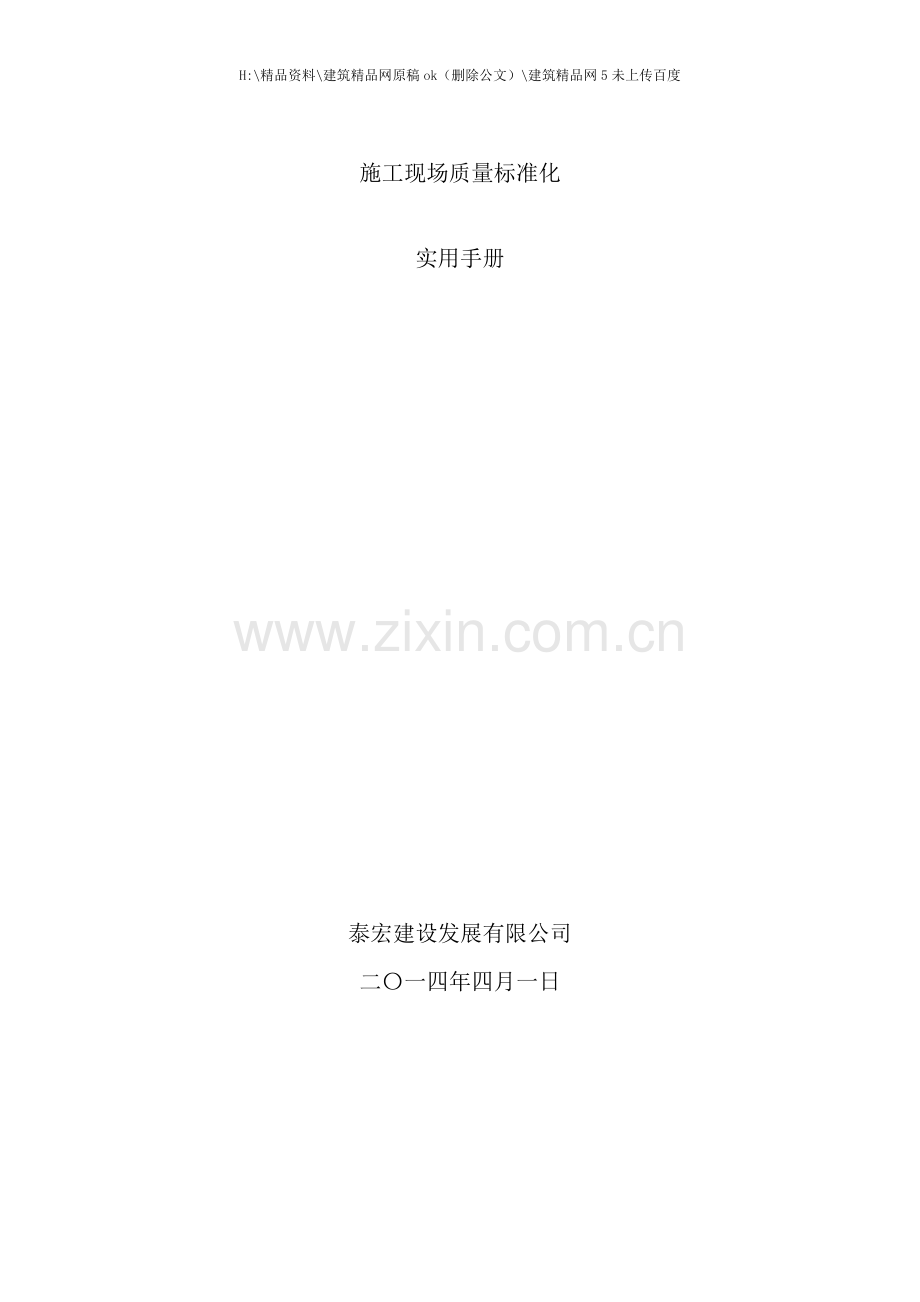

H:精品资料建筑精品网原稿ok（删除公文）建筑精品网5未上传百度施工现场质量标准化实用手册泰宏建设发展有限公司二一四年四月一日泰宏建设发展有限公司施工现场质量标准化实用手册编委会名单主编: 路宝民参编: 路宝松、 陈振侠、 梁伟、 李湘贵前 言本标准以国家现行建筑工程施工质量验收规范体系为基础, 融入工程质量的分级评定, 以便统一在施工企业建筑工程质量的内部验收方法、 质量标准、 质量等级评定及检查评定程序的前提下, 为创工程质量的”过程精品”奠定基础。本标准以”突出质量策划, 完善技术标准、 强化过程控制, 坚持持续改进”为指导思想, 以提高质量管理要求为核心, 力求在有效控制工程制造成本的前提下, 使工程施工质量得到切实保证和不断提高。泰宏建设发展有限公司二一二年六月二十日目 录第一章施工标准作法系列5工程测量与放线5第二章施工标准作法系列13静压混凝土预应力空心桩施工13第三章施工标准作法系列18土方开挖及基坑支护18第四章施工标准作法系列19地下人防工程防水19第五章施工标准作法系列20脚手架工程20第六章 施工标准作法系列33模板工程33第七章 施工标准作法系列47钢筋工程47第八章 施工标准作法系列61混凝土工程61第九章 施工标准作法系列73砌筑工程及墙体抹灰工程73第一章施工标准作法系列工程测量与放线B1: 测量工作原则审查图纸: 所有尺寸、 建筑物关系进行校核, 平面、 立面、 大样图所标注的同一位置的建筑物尺寸、 形状、 标高是否一致; 室内外标高之间的关系是否正确。实施测量原则: 以大定小、 以长定短、 以精定粗、 先整体后局部。测量主要操作人员必须持证上岗。施工前测量方案审批经过( 方案中要有: 建立测量网络控制图、 结构测量放线图、 标高传递图、 水电定位图、 砌筑定位放线图、 抹灰放线控制图等) 。B2: 测量工具A1: 所有精密仪器必须经过计量检测, 合格后才允许在施工现场使用A2: 建立测量仪器台账统一管理, 定期维护与保养B3: 结构测量做法A3: 现场建立3个以上三级坐标、 高程控制点, 采用钢管做维护、 警示A4: 沉降观测点采用20镀锌圆钢加工, 测量点位统一进行编号, 沉降由第三方实施观测, 进入主体标准层开始观测A5:临时测量控制点采用木桩制作, 桩截面不小于50*50mm, 木桩顶部平整; 木桩周边浇筑混凝土避免扰动A6: 场地内设置施工测量控制基准点, 采用混凝土浇筑, 必须牢固、 坚实A7: 建立方格网控制图, 占地面积1万m2方格网间距10m; 占地面积1万m2方格网间距20m, 地形复杂的可适当调整A8: 进场前, 根据国土局提供的基准点进行建筑物定位引测, 并在场地附件建立施工期间坐标控制网、 标高控制点A9:施工单位在完成建筑定位、 轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法), 控制点不少于4个A12:所有主控线、 轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递, 严禁采用线锤投射控制线A14: 结构放线采用双线控制, 控制线与定位线间距按照300mm引测; 轴线、 墙柱控制线、 周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、 梁控制线, 采用扫平仪或经纬仪投测, 严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、 建筑物外墙上同时设置互相校对, 每月利用场地内的高程控制基准点对建筑物、 塔吊上的标高进行复核, 并形成书面复核记录报监理公司备案, 严禁利用钢管脚手架传递标高) A17:建筑物大角位置设置垂直度控制线, 控制线距墙边100mmA18: 模板、 浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线, 线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、 结构1米线做精确定位A20:模板安装完成后, 按照装修图纸在模板上做水电预埋的精确定位B4: 砌筑测量放线做法A21: 砌筑定位放线必须采用双控线( 定位线、 控制线都要弹出) , 结构墙体上弹出砌筑定位线; 砌筑端头无剪力墙, 采用竖皮数杆; 施工完成的砼墙面提前弹出结构1m线门洞口采用对角线表示, 同时弹出门洞中线每间房间控制线相交处采用红油漆标识。A22: 砌筑前, 利用激光扫平仪将地面门洞定位线弹到梁侧, 将建筑1m线传递到梁侧控制门洞标高A23:管道井、 烟道也须设置双控线。成品烟道和水电预留孔, 在结构施工阶段, 放线定位A24:将建筑控制线翻到砌体墙上, 利用建筑1m线对水电预埋进行精确定位B5: 抹灰测量放线做法A25:抹灰利用结构控制线、 砌筑控制线进行灰饼定点, 并将地面控制线弹到墙上A26:门洞侧面、 顶面利用砌筑门洞中线, 采用扫平仪进行灰饼定点A27: 烟道、 水电管井也须采用激光贴饼。保证现场与设计尺寸一致A28:门窗洞口二次收口弹控制线150mm, 门窗侧面和顶面按A26进行灰饼定点A29:抹灰完成后在墙面弹出建筑1m线第二章施工标准作法系列静压混凝土预应力空心桩施工鲁美项目桩基础工程由专业的静压桩公司制作及安装, 在此仅介绍一下静压混凝土预应力空心桩的一般作法及要求: 1、 材料进场 2、 施工工艺测量放线定桩位桩机就位喂桩至桩机前安装桩尖机起吊桩, 对桩位调整桩及桩架的垂直度施压复核垂直度继续施压接桩测量贯入度桩机移位。3、 施工流水作业组织压桩的流水, 是合理组织压桩的重要前提, 它不可是能否顺利施工、 确定压桩, 而且与桩的堆放, 场地布置等有很大关系。我们在决定该工程的压桩流水时考虑了桩的供应条件, 起吊条件, 桩架移动无妨碍吊机回旋空间, 压桩挤土对周围的影响等因素。打桩顺序我们采用”扩散打法”。根据选用机械的特点, 进行单机施工范围的划分, 分片包干。整个压桩过程中桩机采用直线行走路线进行施工, 使施工质量及施工进度达到最佳状态。4、 质量控制(1)、 配桩和送桩的方法。然后根据地质资料的桩长对每个桩进行配桩, 同时在每个桩的施工前, 对第一条桩适当地配长些, 以便掌握该地方的地质情况。其它的桩能够根据该桩的入土深度或加或减, 使能合理地使用材料, 节约方桩。(2)、 工程施打完毕后, 按设计要求及施工规范进行垂直荷载实验。(3)、 压桩标准: 额定压力28AMPa。在施工前, 先详细的研究地质资料, 选择有代表性的三个桩位, 进行试桩, 第一条连续压到设计极限单桩承压力, 第二、 第三条只压到设计值的60左右, ( 每入土1M读取压力值) , 停机3060分钟后复压, 记录复压值( 吨位) 。等待715天后进行静压试验, 由建设、 设计、 勘察、 监理单位人员参加, 合格后设计部门即可制定本工程的终压条件。(4)、 桩位偏差: 桩中心位移容许偏差0.5。(5)、 接桩: 将首节管桩压至桩头距地面0.51.0m左右高度时停止压桩, 开始进行接桩作业接桩前将上下桩端头板用钢丝刷清除浮锈及污垢, 然后下放桩身进行对桩。上下两节端头板对齐并初步调整垂直后, 采用对手电弧焊在坡口周围点焊4-6点, 然后再次进行垂直度的调整, 若端头板间隙过大, 应加塞铁片。为减少焊接变形引起节点弯曲, 焊接时由两名工人对称施焊, 焊接层数不少于两层且焊缝应均匀饱满( 焊缝与坡口平) 。焊接完成后, 自然冷却5分钟以上, 然后涂刷一层沥青防腐, 继续压桩。如果有多节管桩, 重复以上工序即可。(6)、 管桩与承台连接 承台开挖可采用普通挖土机即可, 但在开挖过程中注意不得碰损桩头, 在挖至桩头标高附近时, 停止开挖。桩间土采用人工配合进行挖土。管桩施工完毕后当天承载力没有完全达到设计强度。根据不同的土质情况, 需要7天以上的嵌固期, 因此承台开挖要与试验检测结合起来进行安排, 保证施工连续。5、 保证措施( 一) 、 质量保证措施(1)、 施压时, 锤与桩帽、 桩帽与桩之间应有弹性衬垫( 如纸皮、 麻袋等) 缓冲桩头的压力使之不易损坏。(2)、 桩帽、 桩身及送桩器应保持在同一直线上。(3)、 压桩前应用吊锤观测控制桩身的垂直度, 而在压桩过程中也应随时观测, 若发现倾斜, 应立即调整, 保证桩身入土时的垂直度偏差不超过0.5%, 成桩后偏差不超过0.5%。(4)、 当下一节桩压到地面25mm左右时, 根据配桩方案进行接桩时, 应先将桩管吊起对位, 控制好垂直度。(5)、 电焊接桩时, 要由两人对称施焊, 电流要适中, 焊条要有出厂合格证, 施焊时焊缝必须密实, 不该有施工缺陷( 如咬边、 夹渣、 焊瘤等) 。(6)、 做好施工日志, 隐蔽验收记录、 原始记录和现场签证等工程技术资料。(7)、 桩机的保养和维修要由专人负责, 以便使工程能顺利进行。6、 安全保证措施(1)、 工人上岗前必须进行安全教育, 并要求持证上岗。进入现场必须戴安全帽, 并系紧带子。(2)、 设备安装验收后才能使用, 并悬挂安全标志, (3)、 进入现场的作业人员必须遵守”十不准”规定。(4)、 上班前必须在桩机各部件及钢丝绳、 转动部分加润滑油, 各制动部分要灵敏, 试机正常后方能施工。(5)、 桩机行动时, 指挥员应注意地面及空中的情况, 要保证桩架的稳定、 平衡、 垂直移动, 保证安全。(6)、 重物要有专职指挥, 起吊时重物及扦把下严禁站人。(7)、 机电设备维修时必须见切断电源, 停电后方能进行。(8)、 严禁酒后操作。(9)、 所有用电设备必须安装漏电保护装置, 保证一机一闸一漏电开关, 漏电开关采用两级以上设置, 实行三相五线制。电箱和机具采用黄绿双色线进行接零保护, (10)、 电箱能防雨, 门锁齐全, 出线电缆化, 一律架空, 不拖地。(11)、 施工现场严禁无关人员进入, 现场设立警告牌。7、 安全用电组织措施(1)、 建立临时用电施工组织设计和安全用电技术措施的编制、 审批制度, 并建立相应的技术档案。(2)、 建立技术交底制度。向专业电工、 各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、 技术内容和注意事项, 并应在技术交底文字资料上履行交底人和被交底人的签字手续, 载明交底日期。(3)、 建立安全检测制度。从临时用电工程竣工开始, 定期对临时用电工程进行检测, 主要内容是: 接地电阻值、 电气设备绝缘电阻值、 漏电保护器动作参数等, 以监视临时用电工程是否安全可靠, 并作好检测记录。(4)、 建立电气维修制度。加强日常和定期维修工作, 及时发现和消除隐患, 并建立维修工作记录, 记载维修时间、 地点、 内容、 技术措施、 处理结果、 维修人员、 验收人员等。(5)、 建立工程拆除制度。建筑工程竣工后, 临时用电工程的拆除应有统一的组织和指挥, 并须规定拆除时间、 人员、 程序、 方法、 注意事项和防护措施等。(6)、 建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88建筑安全检查评分标准定期对现场用电安全情况进行检查评估。(7)、 建立安全用电责任制, 对临时用电工程各部位的操作、 监护、 维修分片、 分块、 分机、 落实到人, 并辅以必要的奖惩。(8)、 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训, 经过考核合格者持证上岗。禁止无证或随意串岗。(9)、 强化安全用电领导体制, 改进用电技术队伍素质。第三章施工标准作法系列土方开挖及基坑支护基槽放坡系数采用1: 1放坡。为保证施工安全, 基坑周边拟定采用钢管桩与复合土钉墙的支护方式。钢管桩净间距为250mm。第四章施工标准作法系列地下人防工程防水外防外贴防水法, 即在底板垫层上铺设卷材防水层, 并在围护结构墙体施工完成后, 再将立面卷材( 防水层) 直接铺贴在围护结构的外墙面, 然后采取保护措施的施工方法。其优点是随时间的推移, 围护结构墙体的混凝土将会逐渐干燥, 能有效防止室内潮湿, 但当基坑采取大开挖和板桩支护时, 则需采取措施, 以解决水平支撑部位影响防水层施工的问题 第五章施工标准作法系列脚手架工程A1、 材料应按国家现行标准进行100%外观检查, 所有脚手架材料经检验合格后进行合格品标识妥善保管, 必须具备产品质量合格证、 生产许可证、 专业检测单位检测报告。A2、 安全防护设备及测量作业设备齐全A3、 总包单位向甲方项目部申报的脚手架搭设专项施工方案经过后, 组织施工单位进行技术交底并做好书面交底记录。A4、 所有脚手架作业人员必须持证上岗。A5、 图纸深化: 按照脚手架搭设专项方案图纸跟建筑物施工图核对, 计算立杆的步距及横距, 并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。A6、 基础要求: 采用砼硬化处理, 砼厚度100mm, 砼标号C20, 必须满足脚手架搭设施工方案的荷载要求, 按照立杆放线定位图放线。A7、 基础周边设置排水沟, 基础地面不积水, 接地线采用40mm4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体, 防雷接点四处( 建筑物四个大角设置防雷点) , 并满足防雷专项方案要求, 保证防雷接地有效。A8、 纵横向扫地杆: 纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上, 横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置, 有存在绊倒的危险时可不用安装扫地杆。A9、 立杆两个相邻立柱接头避免出现在同步同跨内, 并在高度方向错开的距离不小于500mm。A10、 纵向水平杆相邻接头水平距离不小于500mm, 各接头距立柱的距离不大于500mm,接头交错布置, 不在同步, 同跨内。A11、 剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米, 不小于3个扣件A12、 对头铺设的脚手板接头下面必须设置两根小横杆, 板端距小横杆100150mm。A13、 搭接的脚手板必须搭在小横杆上, 搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺, , 接缝的搭接长度a100mm,L200mm, 每张脚手板必须四点绑扎。A14、 脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。A15、 主节点处各扣件中心点距离要求: a150mm。( 1、 立杆2、 纵向水平杆3、 横向水平杆4、 剪力撑) A16、 连墙件采用刚性连接, 按两步三跨设置, 但要满足连墙杆覆盖面积27m2,在结构砼侧面预埋20钢筋, 钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求, 连墙杆靠近主节点设置, 偏离主节点的距离300mm。A17、 钢丝绳卸载预埋件原材料要求: 采用直径20圆钢, 推荐使用预埋螺母装配式预埋件, 预埋长度必须满足专项方案荷载要求。A18-( 1) 、 钢丝绳卸载预埋件安装要求: 预埋位置结构梁外侧, 砼未够28天龄期严禁连接卸载钢丝绳。A18-( 2) 、 钢丝绳卸载预埋件错误做法: 预埋件安装在结构梁面上, 给外墙施工留下渗漏隐患。A19-( 1) 、 悬挑载预埋件原材料要求: 采用直径20圆钢, 严禁使用螺纹钢, 预埋长度必须满足专项方案荷载要求; A19-( 2) 、 悬挑载预埋件错误做法: 严禁后期焊接固定。A20-( 1) 、 脚手架预埋连墙件要求: 采用直径20圆钢预埋件, 并跟脚手架满焊连接, 预埋件严禁使用螺纹钢, 预埋长度及焊接长度必须满足专项方案荷载要求; 推荐使用、 预埋钢板螺母的连接方法。A20-( 2) 、 脚手架预埋连墙件错误做法: 预埋件安装在结构梁面上, 给外墙施工留下渗漏隐患。 A21、 悬挑卸载设置要求: 悬挑钢梁采用16号工字钢, 工字钢悬挑架体高度( 无钢丝绳卸载) 不能超过24米; 如高度超过24米的要有专项卸载方案, 经监理及甲方确认方可实施。A22、 电梯洞口防护栏要求: 护栏高度1.6米, 竖向钢筋间距100mm,顶部标准楼层及警示语, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作, 电梯井内侧必须设置低压照明。A23、 楼梯护栏设置要求: 采用可拆卸水管护栏, 高度1.2米; 临边超过3米落差的楼梯必须挂网及底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A24、 楼层内洞口长宽400mm400mm的封闭防护要求: 洞口内用四点膨胀螺丝固定6150钢筋网, 面再封10mm厚胶合板, 四周覆盖压边200mm, 再砂浆封边。A25、 楼层内洞口长宽400mm400mm的封闭防护要求: 10mm厚胶合板固定, 刷醒目油漆标识。A26、 临边护栏设置要求: 采用可拆卸水管护栏, 高度1.2米, 安装完毕后再挂安全网防护, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A27、 脚手架兜底网设置要求: 每3层楼设置一层兜底网, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A28、 脚手架硬封闭设置要求: 材料采用10mm厚胶合板, 每6层楼设置一层硬封闭防护脚手板, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A29、 基坑护栏设置要求: 采用可拆卸水管护栏, 高度1.2米, 再挂安全网防护, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作, 推荐使用砼反坎踢脚板。A30、 无法用胶合板封闭护栏设置要求: 采用可拆卸水管护栏, 高度1.2米; 临边超过, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A31、 安全通道设置要求: 材料采用10mm厚胶合板, 设置双层胶合板硬封闭防护, 人行通道层高度2 米A32、 塔吊调运覆盖范围防护棚设置要求: 材料采用10mm厚胶合板密铺, 设置双层胶合板硬封闭防护。A33、 踢脚板设置要求: 材料采用9mm厚胶合板, 高度180mm,每层必须设置一层踢脚板; 踢脚板设置在立杆及安全网之间。A34、 施工楼梯搭设原材料要求: 采用钢管、 钢网踏步板或钢板踏步板、 5mm厚胶合板踢脚板; 施工楼梯搭设要求: 踏步板宽300mm,楼梯宽度1000mm, 休息平台宽度1000mm, 踢脚板高180mm, 坡度宜采用13, 栏杆高度1.2米。A35、 塔吊上下班通行通道搭设要求: 采用扣件式水管护栏, 高度1.2米, 安装完毕后再挂安全网防护, 底部安装180mm高踢脚板, 踢脚板采用9mm厚胶合板制作。A36、 整体预制式卸料平台原材料要求: 底盘架外围为18槽钢, 中间为12槽钢, 底板及侧板为3mm厚花纹钢板, 吊环采用20mm厚的钢板, 围栏四角立柱和上部扶手中间立柱、 水平杆均为483.5钢管, 钢丝绳采用18.54; 整体预制式卸料平台标识要求: 每次安装完毕后必须经监理公司验收合格后方可投入使用, 并做好每次验收的书面记录, 限重标志采用”傻瓜式”限重标识牌。堆放高度不能超过卸料护栏高度; 如堆放钢管时, 伸出卸料平台外尺寸不得超过钢管总长度的1/4; 整体预制式卸料平台搭设要求: 使用前总包单位必须提供专项方案, 栏杆抗侧压强度满足堆放钢管要求。安全系数不小于2, 经监理及甲方确认方可实施。A37、 人货梯通道搭设要求: 底部采用10mm厚胶合板密铺, 防护门采用外挂锁头保护。A38、 人货梯通道插销伸出长度150mm,人货梯铁门中部铁板封300mm宽, 上下封密钢网。A39-( 1) 、 悬挑平挡板及斜挡板的设置要求: 材料采用10mm厚胶合板, 设置双层硬封闭; 禁止使用通透材料封闭, 总包单位必须提供专项方案, 经监理及甲方确认方可实施。 A39-( 2) 、 双层防护的错误做法: 双层防护没有采用硬封闭, 采用竹竿代替10mm厚胶合板。A40、 悬挑平台板底部排水沟设置: 有外墙展示需要的建筑物必须要安装镀锌铁皮排水沟天沟, 总包单位必须提供专项方案, 经监理及甲方确认方可实施。A41、 作业层脚手架搭设要求: 脚手架高出作业面高度1.8米。A42、 每层脚手架搭设完成后, 必须经施工单位自验合格, 并报经监理公司验收合格后方可进行楼面梁底板安装, 并做好每次验收的书面记录。A43、 安全警戒要求: 脚手架搭设及拆除施工过程中必须有安全员全程负责警戒, 不得中途离场, 禁止非脚手架作业人员进入安全警戒区域, 如安全员或警戒员中途离场, 不得施工。A44、 警戒区域采用安全铁马隔离并有专人负责警戒, 不得中途离场, 如安全员或警戒员中途离场, 不得施工。 A45、 拆除脚手架的原则是先搭后拆, 后搭先拆; 全面检查脚手架的扣件连接、 连墙件、 支撑体系等是否符合构造要求; 应根据检查结果补充完善脚手架拆除施工方案中的拆除顺序和措施, 经甲方项目部批准后方可实施; 拆除脚手架前必须先清除脚手架上杂物及地面障碍物。A46、 连墙件必须随脚手架逐层拆除, 严禁先将连墙件整层或数层拆除后再拆脚手架; 分段拆除高差不应大于2步, 如高差大于2步, 应增设连墙件加固。 A47、 当脚手架采取分段时, 对不拆除的脚手架两端, 两端有封闭防护, 按照专项方案要求增加连墙杆, 总包单位必须提供专项方案, 经监理及甲方确认方可实施。A48、 当脚手架采取分立面拆除时( 如人货电梯位置保留不拆) , 对不拆除的脚手架两端, 两端有封闭防护, 按照专项方案要求增加连墙杆, 总包单位必须提供专项方案, 经监理及甲方确认方可实施。第六章 施工标准作法系列模板工程A1: 墙柱板及梁侧模板为18mm厚胶合板, 建议采用黑模; 梁底模板厚度40mm实木板。A2: 楼板采用50X100mm的标准木枋( 过刨) 或方钢。A3 : 墙柱竖愣采用槽钢、 方钢或50X100mm的标准木枋( 过刨) 。A4 :正负零以上楼板支撑体系采用钢管架, 不得使用门式架作为支撑体系, 推荐采用碗扣架或可调钢管架作为模板支撑体系。 A5 : 模板集中加工必须采用精密锯木机。A6: 锯木机旁边放置木屑收集箱和灭火器, 每天工完场清。A7 : 墙柱模板在集中加工场统一弹线钻洞, 每块模板标注正反面。 A8 : 方木使用前应过刨, 保证截面尺寸一致。A9: 模板放设上下口控制线,控制线距墙柱边300mm。A10:楼板支撑立管纵横向间距1.2m。A11:楼板第一排立管距墙柱400mm, 木枋距阴角150 。A12: 楼板模板木枋间距300mm, 立管顶托旋出长度300mm, 不允许采用底托。A13:楼板扫地杆距楼面200mm, 中间水平拉杆步距 1.8m。A14: 梁支撑立管纵横向间距1.2m。A15: 梁底木枋间距300mm 。A16: 梁侧上下口采用收口木方, 并用步步紧或卡箍加固, 间距 500mm。A17: 梁底扫地杆距楼面200mm, 中间水平拉杆步距1.8m。A18: 梁表面采用内撑条, 间距 800mm; 内撑条须绑扎固定到位。A19: 外梁及楼梯间休息平台梁( 外侧) 增加对拉螺杆, 间距600mm, 螺杆对应梁部位放置内撑条 。A20: 卫生间沉箱采用固定钢模, 楼板面混凝土放坡2% , 且不小于4cm。A21: 阳台降板10cm, 长度3米阳台面混凝土放坡1%且不小于4cm; 长度3米阳台面混凝土放坡2%且不小于4cm; 降板部位侧模采用固定钢模。A22: 当梁550时, 与墙柱交接处须另设对拉螺杆, 梁中设置3道, 间距500mm。A23: 梁墙交接处, 梁侧模板伸入墙内或梁模伸入墙内不小于500mm。A24: 预制混凝土块用于控制楼板厚度, 预制块兼做马镫用途。A25: 制作比梁宽小2mm的木板, 工人进行梁模安装及监理验收时均采用此木板控制梁侧模垂直度及梁截面宽度。 A26: 墙柱侧模采用50100标准木枋或槽钢或方钢, 间距200。A27: 层高2.8-3m的墙柱必须设6排螺杆, 螺杆间距 500, 第一排螺杆离地小于200, 最上面一排螺杆小于300。A28: 外独立柱双向拉顶结合, 楼面上预埋钢筋拉结点。A29: 外墙柱采用拉顶结合, 楼面上预埋钢筋拉结点, 斜拉间距2m , 距墙柱边50cm。A30: 内剪力墙采用钢管对称斜撑, 斜撑间距2m, 距墙柱边50cm, 楼板上预留钢筋支撑点。A31: 墙柱侧模拼接, 小块模板必须放置在中部拼接, 不允许在顶部或底部拼接。A32: 墙柱阴角采用方木收口, 竖楞伸至方木底。A33: 安装外墙模板时, 上层模板应深入下层墙体, 下层墙体相应位置预留钢筋限位, 以防跑模或错台。A34: 剪力墙采用可卡式内撑条, 间距 600mm。内撑条须绑扎固定到位。A35: 墙柱模板下口提前一天用砂浆封堵, 保证强度。A36: 墙柱模板缝隙采用双面胶封堵防止漏浆。A37:楼梯模板采用全封闭方式A38: 模板安装完成后, 对楼板平整度、 墙柱模板平整度及垂直度进行复核, 将实测数据标注在模板或钢管上。A39: 混凝土、 砌筑、 抹灰等实测数间在实体上原位标注, 总包、 监理、 项目部分别采用白、 蓝、 红色标注。 A40: 构造柱上口预留牛腿斜口, 采用对拉螺栓固定, 一次浇筑完成。A41: 现浇独立柱采用步步紧加固。A42: 砼腰梁及反坎采用卡箍加固, 间距500mm; 腰梁侧模上下口采用50100mm方木。A43: 构造柱侧边及腰梁下口采用双面胶封堵缝隙, 防止漏浆。第七章 施工标准作法系列钢筋工程B1: 施工准备机具器械B2: 条形捆扎交货形式B3: 圆盘交货形式A1: 场地布置合理, 原材料与半成品分开堆放A2: 材料标识牌, 600*450mmA3: 长条钢筋采用塔吊直接吊运, 严禁单股钢丝绳吊运( 打表示错误做法) A4: 箍筋采用料斗吊运, 严禁装载超过料具上口( 打表示错误做法) A5: 墙柱钢筋绑扎要求画线绑扎, 水平( 箍筋) 钢筋间距满足设计要求, 水平筋或箍筋与每根主筋相交位置绑扎到位, 严禁跳绑A6: 钢筋在浇筑混凝土前, 用PVC管保护主筋不受污染A7: 距离浇筑板面500mm处加箍筋, 固定柱主筋偏位A8: 墙、 柱钢筋直径20mm, 采用机械接头A9: 墙、 柱钢筋直径20mm, 采用电渣压力焊A10: 柱核心区箍筋: 加工焊接成如图所示钢筋笼, 梁钢筋绑扎完成时一同下沉到预定位置A11: 梁钢筋绑扎主筋间距分布均匀, 箍筋绑扎到位( 箍筋与每根主筋相交位置必须有效绑扎牢固) A12: 梁主筋直径20mm, 采用机械接头; 梁主筋20mm采用焊接或绑扎搭接A13: 主次梁交接处, 主梁方向箍筋在交接位置按设计图纸间距绑扎A14: 梁、 柱箍筋按抗震要求, 弯成135度角A14: 梁钢筋一排筋与二排筋采用分隔筋隔开, 分隔筋直径主筋直径或25mm; 分隔筋距支座边500mm设置一道, 中间每隔3m设置一道A15: 板面筋在边支座锚固时, 直接延伸到梁最外面一根钢筋的内侧弯下A16: 板配筋采用双层双向+分离式配筋, 取消分离式配筋形式( 面筋推荐不小于8, 具体以设计为准) A17: 面筋锚固端与梁箍筋( 主筋) 、 墙主筋( 水平筋) 绑扎牢固, 面筋绑扎要满绑A18:板底筋绑扎前, 画线控制间距, 建议采用弹线控制A19:板面筋采用满绑( 纵横钢筋交接位置都必须进行绑扎) , 不得出现隔一绑一的跳绑形式A20: 楼板上预留洞口500mm, 封口处采用U型钢筋A21: 板内阳角增加7根直径同板面筋的放射钢筋, 长度不小于1700mmA22: 柱、 墙钢筋垫块: 墙、 柱采用成品塑胶内撑条, 纵横间距600mm; 柱主筋垫块采用成品塑胶垫块, 沿柱角部600mm设置一个, 墙体纵横间距600mmA23:板( 梁) 底筋垫块: 采用预制成品垫块, 板间距1000*1000mm; 梁底部每500mm布置2个放置在角筋位置A24: 板面筋垫块: 采用H型预制成品垫块。间距600*600mmA25: 钢筋搭接焊: 表面平整、 光滑, 无凹陷、 焊瘤、 裂纹、 气孔、 咬边、 夹渣等质量缺陷, 雨天严禁作业A26: 电渣压力焊: 焊包凸出面不少于4mm, 不得出现偏心、 气孔、 裂缝、 咬边、 夹渣等缺陷, 雨天严禁作业A27: 墙上埋管采用钢筋焊接固定A28: 断开的箍筋与止水钢板焊接A29: 钢筋混凝土墙体上预留洞采用钢模预埋定位A30: 钢筋混凝土中采用预PVC止水节A31: 厨卫间反砍采用配筋混凝土, 6400的U型箍筋, 与钢筋同时绑扎安装A32: 预埋线盒采用钢筋加固, 交叉位置与墙体钢筋焊接牢固A33: 落水管、 地漏等穿楼板的管道采用成品PVC止水节, 利用模板上双控线精确定位A34: 钢筋加工成型挂标识( 使用部位、 规格、 数量等) A35: 现场设置工序验收牌A36: 梁绑扎完成后, 采用吸尘器将梁底清理干净后沉梁A37: 板筋绑扎完成后效果( 板面垃圾清理干净) 第八章 施工标准作法系列混凝土工程B1.施工准备机具器械A1: 混凝土墙柱浇筑时, 从下往上采用人工敲击模板, 锤击间距200mm, 边浇筑边锤击, 有效控制表面气泡、 蜂窝、 麻面产生A2: 墙柱超过2m, 必须采用两次或两次以上分层浇筑完成, 严禁一次浇筑A3: 墙柱边混凝土收面标高、 平整度控制在3mm以内A4: 墙柱混凝土凿毛, 表面凿毛面积70%A5: 墙柱单侧或两侧为吊模时, 在阴角根部的位置增加钢丝网可有效防治烂根现象A6: 墙柱在支模前采用海棉垫做微调( 只适用于平整度在5mm以内) A7: 墙在降板位置单侧为吊模时, 模板、 木方下到底部, 利用钢管对撑顶紧A8: 外墙模板支设前在上下层模板之间粘贴双面交, 防治出现漏浆A9: 楼板降板处, 墙、 柱支模前采用模板垫平后再支模A10: 梁柱交接处钢筋过密时, 绑扎时应留置振捣孔。A11: 模板表面严禁出现无用的孔洞( 模板多余螺杆洞未封堵, 混凝土浇筑时孔洞漏浆造成墙体表面观感质量差) , 不允许使用A12: 柱砼标号高于梁标号时, 梁距柱边500mm处加设钢丝网( 该区域混凝土标号砼墙柱) A13: 模板表面缝宽1.5mm, 采用胶带粘贴, 避免漏浆A14: 钢筋三角架, 浇筑时配合刮尺使用, 控制楼板厚度、 平整度。在混凝土收平后可取出, 间距1.8mA15: 斜屋面混凝土的浇筑方向应垂直于放坡方向, 沿浇筑方向每隔1m设置一道钢丝网, 规格10*10*0.5mm( 采用细石混凝土, 细石与13石的比例为: 7:3 ) A16-1: 楼板浇筑前采用铁锹初步平整, 作业人员站在垫板上操作, 严禁直接踩踏钢筋。A16-2: 采用2.5m铝合金刮尺刮平A16-3: 采用扫平仪或水准仪进行收面控制A16-4:面层采用收面机, 收面机无法操作位置人工铁板收面A16-5:地面有二次装修时, 做拉毛处理, 不得采用扫帚扫毛; 装修材料为胶粘贴平整度3mm, 装修材料为砂浆粘贴平整度5mmA17: 混凝土浇筑完成后, 楼板达到1.2 MPa后才允许上人(12小时左右, 行走不留脚印) , 每平方荷载不超过150kgA18:楼板后浇带二次支模前, 砼底板处粘双面胶或海绵, 模板与砼搭接宽度200mm, 立杆放置在交接处的底部A19: 楼板后浇带采用模板做锯齿形( 支撑条控制小于500mm) A20: 底板、 墙后浇带采用快易收口网的做法, 钢筋支撑间距500mm A21:墙后浇带两侧采用双面胶或海绵, 两侧利用原有螺杆锁边A22: 雨季施工, 浇筑后采用塑料薄膜或三彩布遮盖A23: 地下室施工时, 每个承台底部要预留小型集水井, 浇筑时明水及时利用水泵抽走A24:柱墙采用薄膜包裹养护A25:采用刷或喷养护剂养护A26: 夏季混凝施工时, 为更好控制混凝土入管温度, 泵管采用麻袋覆盖A27: 现场建立养护室,养护室器具: 温度计、 湿度计、 天平寸、 试块模具、 养护记录表A28: 同条件试块放置在楼层设定位置, 采用钢筋笼放置A29:拆模后三天内将实测值标注在墙体上, 施工单位用白色粉笔、 监理用蓝色、 项目部用红色A30:统一在楼梯通道口位置墙体上标明该层浇筑时间、 拆模时间、 养护方式等信息A31:混凝土浇筑前, 底层垃圾、 材料归堆, 清扫干净, 浇筑完成后用水将落地的水泥浆、 混凝土冲洗干净A33: 泵管清理干净堆放在指定位置( 不得堆放在外架、 楼梯口、 通道口、 洞口、 电梯井架体等危险位置) A33: 模板拆除后楼层清理干净, 管线位置采用木盒保护第九章 施工标准作法系列砌筑工程及墙体抹灰工程砌筑工程及墙体抹灰工程标准化做法A1:砌筑说明:
