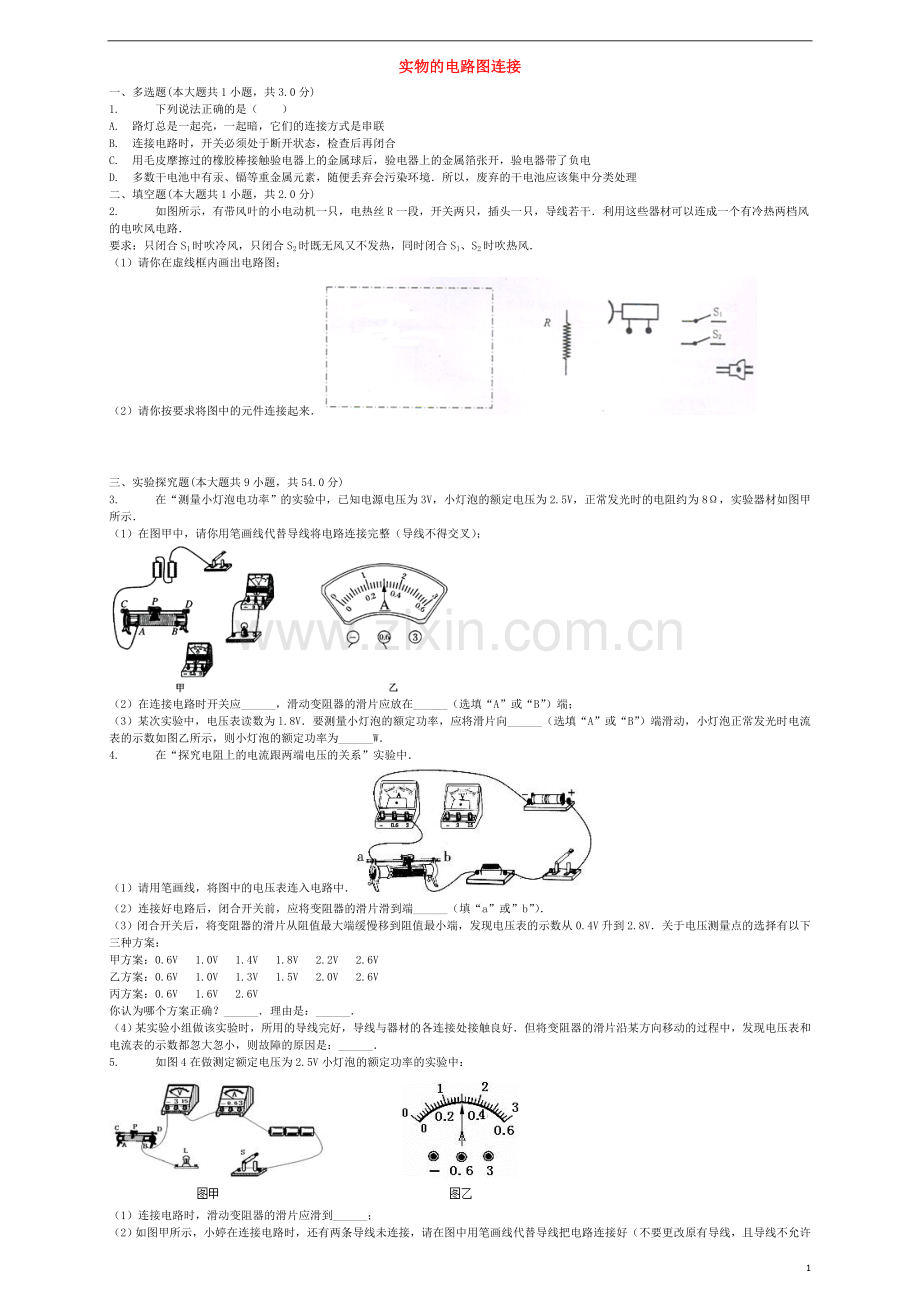

2018届中考物理实物的电路图连接复习专项练习.doc

实物的电路图连接
一、多选题(本大题共1小题，共3.0分)
1.   下列说法正确的是（　　）
A. 路灯总是一起亮，一起暗，它们的连接方式是串联
B. 连接电路时，开关必须处于断开状态，检查后再闭合
C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电
D. 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理
二、填空题(本大题共1小题，共2.0分)
2.   如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干．利用这些器材可以连成一个有冷热两档风的电吹风电路．
要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．
（1）请你在虚线框内画出电路图；
（2）请你按要求将图中的元件连接起来．

三、实验探究题(本大题共9小题，共54.0分)
3.   在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．
（1）在图甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；
（2）在连接电路时开关应______，滑动变阻器的滑片应放在______（选填“A”或“B”）端；
（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为______W．
4.   在“探究电阻上的电流跟两端电压的关系”实验中．
（1）请用笔画线，将图中的电压表连入电路中．
（2）连接好电路后，闭合开关前，应将变阻器的滑片滑到端______（填“a”或”b”）．
（3）闭合开关后，将变阻器的滑片从阻值最大端缓慢移到阻值最小端，发现电压表的示数从0.4V升到2.8V．关于电压测量点的选择有以下三种方案：
甲方案：0.6V  1.0V  1.4V  1.8V  2.2V  2.6V
乙方案：0.6V  1.0V  1.3V  1.5V  2.0V  2.6V
丙方案：0.6V  1.6V  2.6V
你认为哪个方案正确？______．理由是：______．
（4）某实验小组做该实验时，所用的导线完好，导线与器材的各连接处接触良好．但将变阻器的滑片沿某方向移动的过程中，发现电压表和电流表的示数都忽大忽小，则故障的原因是：______．
5.   如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中：
（1）连接电路时，滑动变阻器的滑片应滑到______；
（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）
（3）正确连接好电路后，闭合开关，调节滑片P的位置，当电压表示数为______V时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为______A，灯泡的额定功率为______W；
（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格可供选用，则应选用规格为“______”的滑动变阻器．
6.   小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验．
（1）根据图甲，将图乙中的实物连接成电路，要求变阻器滑片向右移动时，电流表示数减小（注意两电表量程的选择）．
（2）实验时，调节滑动变阻器，测出通过电阻R的电压和对应的电流值如下表．
U （V）
0.5
1.0
1.5
2.0
I （A）
0.1
0.2
1.5
0.4
（3）表中有一个明显的错误数据，请指出错误数据并分析产生的原因：______．
（4）小王实验时所选用电阻R的阻值为______Ω，当电路中的电流为0.5A时，电阻R 消耗的电功率为______W．
（5）现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是：①______； ②______．
7.   小华同学做“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）．
A．更换电池或小灯泡                     B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置       D．断开电路开关
（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______A．小灯泡正常发光时灯丝电阻约______Ω，额定功率为______W．
8.   图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻．
（1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻器滑片向左移动时电阻变小．
（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变______两端的电压．三次改变滑片位置，测得三组电压和电流值（见表），发现每次电压与电流的比值是______的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，______．
实验序号
1
2
3
电压/v
2.0
2.4
2.8
电流/A
0.40
0.48
0.56
（3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是______．
9.   夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯．
小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V）、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．
（1）请根据电路图用笔画线代替导线连接实物图（电流表使用大量程）．
（2）闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值______（最大/最小）处．
（3）闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是______．
（4）排除故障后，调节滑动变阻器的滑片P直至电压表的示数为______V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为______w．
（5）小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．
①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．
②同时在三张纸的上表面各轻轻布撒30粒芝麻．
③同时将三张纸腾空倒置1min．
④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见表．
粘胶类型
A
B
C
残留的芝麻数量
22
8
12
为达到最佳的灭蚊效果，小明应选用的粘胶类型为______．
10.   在“测定额定电压为2.5V小灯泡的电功率”的实验中，小东同学已连接好如下图所示的部分电路．
（1）在小东所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接．（其它的导线不要变动）
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；
（3）实验中小东测出了三组数据，记录在下中．若第二次实验时电流表的示数如图所示，他测出小灯泡的额定功率是______W．
次数
1
2
3
U/V
2
2.5
3
I/A
0.36

0.42
11.   小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0，测量电阻RX的阻值，并连接了部分实验电路，如图所示．
（1）请你帮小华完成图所示的实验电路的连接，要求：电流表A2测量通过电阻R0的电流．
（2）电流表A1、A2的示数分别用I1、I2表示，请用I1、I2和R0表示RX．
RX=______．

四、作图题(本大题共32小题，共160.0分)
12.   如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，将滑动变阻器的滑片P向a端移动，小灯变亮．

13.   按照图1中的电路图，把图2中的电路元件连接成实物电路．

14.   在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：
①电压表测小灯两端的电压；②闭合电键S，向左端移动滑片P，小灯变亮．
15.   请将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2．

16.   如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整．
17.   连接图中两只电灯泡的串联电路．
18.   如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．
19.   按下列要求连接实物图．要求：
（1）用电压表测灯泡两端的电压；
（2）用电流表测通过灯泡的电流；
（3）用滑动变阻器改变灯泡的亮度，且滑片P向右移动时灯泡变暗；
（4）开关控制整个电路．

20.   在“测量未知电阻R的阻值”实验中：请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路．

21.   请用笔线代替导线，在如图所示的电路中连接两根导线，使电流表只测量灯L1的电流．

22.   在图中，要求用电流表测量灯泡L2中的电流（0.3A），L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．
23.   如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图．

24.   如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小．
25.   根据电路图，完成实物连接．
26.   根据左边的电路图连接右侧的实物图．
27.   根据图1所示电路图，将图2的实物图连接完好．

28.   在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．

29.   在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①灯与滑动变阻器串联；②闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小．

30.   如实物图所示，要求滑动变阻器的滑片向右移动时小灯泡变亮，电压表测小灯泡L的电压．
（1）请按要求连接实物图；
（2）请根据实物图在虚线框中画出对应电路图．
31.   请你将如图所示的实物电路连接完成（电源电压恒定），要求：①电压表测量滑动变阻器两端电压；②闭合开关，向左移动滑动变阻器滑片，灯变亮．

32.   在图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变大．

33.   如图所示是楼梯照明灯的模拟电路．要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．
34.   在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的电压．

35.   有如图所示的元件，按要求连接实物图，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2两端电压，滑动变阻器改变通过L1的电流．

36.   （1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．
（2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小．
37.   作图与问答：
（1）当滑动变阻器的滑片P向右移动时，使通电螺线管的磁性增强且小磁针静止时指向如图1所示，请按要求连接电路图．
（2）在图2中画出入看到鱼（虚线图为看到的鱼的虚像）的大致光路（画出一条即可）．
（3）画出图3中入射光线的折射光线．
（4）炎热的夏天，小明到餐厅就餐，要了一杯可乐，小明在用吸管喝可乐时，想到以下问题，请你帮他回答：为什么能够用吸管喝饮料？
38.   （1）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A，请你在如图1中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．
（2）根据图2所示的电路图，用笔画线代替导线，连接图3中的实物电路．（要求导线不能交叉）．
（3）如图4所示的电路，请分别画出相应的等效电路图：①只闭合开关S1、S2时；②只闭合开关S2、S3时．
39.   在图中连接图中的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮．
40.   （1）对电吹风机你一定不陌生，它是由选择开关、风扇电机、及电热丝组成，其中电动机通电后可以送风，电热丝通电后可以发热，如图1所示（图中电热丝用电阻代替）．使用时，旋转选择开关接1、2停止工作，接2、3吹冷风，接3、4吹热风．请你根据上述要求把各个元件连接起来
（2）有一种温度自动报警器，在制作水银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号．图2是一幅不完整的工作原理图．请把缺少的电磁铁接入电路中并画出电磁铁的绕线．
41.   （1）请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；
（2）为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；
（3）如图丙是测量小灯泡（2.5V  0.3A）电功率的电路，请你把实物电路连接完整．
42.   我国《道路交通安全法》规定：严禁酒后驾车！参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶．由此，茅山中学综合  实践活动小组的同学就“呼气中酒精浓度是否超  标”展开探究活动，小组同学通过资料查询，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其电阻值就降低．他们到电子器材商店购得某型号氧化锡检测电阻Rx，其阻值与周围气体中酒精浓度的关系图象如图所示．同学们按两种方法分别展开实验探究，请选择其中一种方法并完成电路设计．（两种方法都做，以第一种为准）

方法一
方法二
电路元件：6V电源、开关S、氧化锡检测电阻Rx、定值电阻R0、电压表、导线，电路功能：闭合开关S，检测者呼出气体流经Rx．若电压表读数大于等于1.5V检测者属于酒后驾车；若电压表读数小孚1.5V，则不属于酒后驾车
电路元件：6V电源、开关S、氧化锡检测电阻Rx、定值电阻R0、电流表、导线电路功能：闭合开关S，检测者呼出气体流经Rx，若电流表读数大于等于0.3A，检测者属于酒后驾车；若电流表读数小于0.3A，则不属于酒后驾车．
（1）请用笔划线代替导线完成电路连接．

（2）定值电阻R0的阻值应为 ______ Ω．
（1）请用笔划线代替导线完成电路连接．

（2）定值电阻R0的阻值应为 ______ Ω．
43.   小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V、电流表的量程选用0～0.6A、导体的电阻R阻值不变．
（1）当小明闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．
（3）修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图象，但不完整，请你在图乙上将小明遗漏的部分补上．
（4）根据图象可知：通过导体的电流与加在导体两端的电压成______关系．

五、计算题(本大题共4小题，共32.0分)
44.   如图1所示是用电流表测量电流的实物连接图，请按要求回答：
（1）请在图2中画出图1的电路图；
（2）图1中电流表测量的是通过灯泡______的电流；
（3）如果电流表的示数如图3所示，则电流表测出的电流是______A；
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线______的右端接在电流表的______接线柱上（选填“a”、“b”、“c”或“+”、“-”）．
45.   按要求完成下列内容：
（1）如图1所示，A′B′是AB在平面镜中的像，请你画出平面镜的位置．（要求保留作图痕迹）
（2）电磁继电器的结构如图2所示，请你在继电器上连接几根导线，让它构成一个没有铃碗的蜂鸣器（开关闭合后能发出蜂鸣声）．
46.   （1）请画出图1中的光线a、b经过凸透镜后的径迹．
（2）小敏设计了一种“闯红灯违规证据模拟记录器”，如图2所示，拍摄照片记录机动车辆闯红灯时的情景．工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．根据工作原理，将电路连接完整．
47.   在伏安法测电阻的实验中：小明同学按连接好如图所示的电路，发现开关S闭合前，电压表______（选填“有”或“无”）示数，导致这一现象的原因是有一根导线连接不恰当，请在相应的导线上画“×”，并改成正确的连接．

六、综合题(本大题共3小题，共30.0分)
48.   用电压表和电流表可以测未知导体R的电阻值，即伏安法测电阻．如图1为小白设计的一种测量方案的原理图．

（1）根据电路图，在图3中用笔画线代替导线连接实物图．
（2）某次实验时电压表和电流表的读数如图2所示，电流表的读数为______A，电压表的读数为______V，测得的电阻值为______Ω；
（3）如果考虑到电流表的阻值不为0，则用该测量方案测出的结果必然存在误差．请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小？已知电流表的内阻RA为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待电阻的真实值RX要求是什么？

49.   在探究“并联电路电流规律”的实验中：
（1）请你利用图所示的器材设计并画出电路图，要求：开关S控制整个电路，电流表A1测通过干路的电流，电流表A2测通过等L2的电流．
（2）在图所示的实物图中，用笔画代替导线按你设计的电路图连接好实际电路．（L1、L2电流不超过0.6A；连线不能用铅笔且不能与别的线交叉）
（3）合上开关S后，电流表A1和A2示数分别如图所示，则L1的电流是______，L2的电流是______．
50.   小乐想利用两块电流表和阻值已知的电阻R0测量电阻RX的阻值．小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图1所示．
（1）请你帮助小乐完成图2所示的实验电路的连接．
（2）电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示RX．RX=______．

2018届中考物理专项练习--实物的电路图链接（含答案、全国通用）

【答案】
1.  BCD
2.  解：（1）电动机与电热丝能独立工作，它们是并联的；
只闭合S1时吹冷风，只闭合S2时既无风又不发热，说明开关S1控制干路，
开关S2控制电热丝所在支路，闭合S1、S2时吹热风，电路图如图甲所示；
（2）根据电路图连接实物电路图，实物电路图如图乙所示．
故答案为：（1）电路图如图甲所示；（2）实物电路图如图所示．
3.  断开；B；A；0.75
4.  a；甲方案；取的电压测量点多，且各电压值的间距相等；变阻器的滑片与线圈接触不良
5.  A端；2.5；0.30；0.75；20Ω 1A
6.  电流为1.5A错误，读数时看错了量程；5；1.25；加一节干电池；电压表接0-15V档量程
7.  D；C；2.5；0.3；8.3；0.75
8.  R1；相同；导体中的电流与它两端的电压成正比；几个阻值不等的电阻
9.  最大；灯座断路；2.5；4.5；A
10.  灯泡处断路；1
11.
12.  解：将滑动变阻器的滑片P向a端移动，小灯变亮时，滑动变阻器分得的电压变小，接入电路中的电阻变小，
则滑动变阻器的a接线柱与灯泡串联即可，如下图所示：
13.  解：
采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L2回到电源的负极，再将灯泡L1并联在灯泡L2和开关S2的两端即可，如下图所示：．
14.  解：闭合电键S，向左端移动滑片P，小灯变亮，故变阻器与灯串联，电源电压为3V，故电压表选用小量程与灯并联；闭合电键S，向左端移动滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝连入电路中，如下所示：
15.  解：L1灯和L2灯并联；开关S1只控制灯L1，S1只与灯L1串联，开关S2控制灯L1和灯L2，开关S2控接在干路上，如下所示：
16.  解：用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，电流表选用小量程与灯串联，电源电压为3V，电压表选用小量程与灯并联，变阻器按一上一下的原则串联接入电路中，如下图所示：
17.  解：
由题知，要求两灯串联，所以只需将两灯相邻的两接线柱连接即可，如图所示：
18.  解：由并联电路的特点可知，两个灯泡并列连接，且接在单刀双掷开关的左右两个接线柱上，开关中间的接线柱与电源正极相连，如下图所示：
19.  解：
由题意可知，灯泡与滑动变阻器、电流表、开关、电源串联组成电路，然后将电压表并联在灯泡两端．滑片P向右移动时灯泡变暗，说明通过灯泡的电流变小，变阻器接入的阻值增大，所以应将变阻器的A接线柱和任意上方接线柱接入电路中，注意电流从电表的正接线柱流入、负接线柱流出，两个电表可用大量程，如图所示：
20.  解：在“测量未知电阻R的阻值”实验中，电压表与电阻R并联测其两端的电压，电流表与电阻R串联测通过的电流，然后与滑动变阻器、开关、电源串联组成电路，如下图所示：
由实物图可知，电源是由3节干电池串联组成的，电源电压为4.5V，则电压表的量程为0～15V，滑动变阻器按一上一下的原则串联在电路中，电流表可用小量程，如下图所示：
21.  解：使电流表只测量灯L1的电流，故两灯并联，电流表选用小量程与灯L1串联，如下所示：
22.  解：用电流表测量灯泡L2中的电流（0.3A），故电流表与灯L2串联，L1、L2并联，变阻器调节L1的亮度，变阻器与灯L1串联，开关控制整个电路，开关接在干路上，画出对应的电路图，如下左所示；
灯泡L2中的电流为0.3A，电流表选用小量程与灯L2串联，根据电路图连接实物图，如下右所示：
23.  解：开关闭合两灯同时亮，断开两灯同时灭，开关控制整个电路，开关在干路上，且开关闭合后A1的示数大于A2示数，故两灯并联，根据并联电路电流的规律，电流表选用大量程A1接在干路上，A2选用小量程接在支路上，如下所示：
24.  解：根据原题的连线，灯与变阻不可能串联，故只能并联；向右移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以左电阻丝连入电路中与灯并联，电流接在干路上，如下所示：
25.  解：原电路中，灯与电铃并联，开关S1与灯串联；S控制整个电路，根据电路图连接实物图，如下所示：
26.  解：左图中，两灯串联，电压表测两灯的电压，因电源电压为3V，故电压表选用小量程并联在两灯两端，电流表测电路中的电流，电流表选用小量程串联在电路中，根据左边的电路图连接实物图，如下所示：
27.  解：原电路中，两灯并联，开关S在干路上，控制整个电路，根据电路图连接实物图，如下所示：
28.  解：①电压表与灯并联；
②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝入电路中，如下所示：
29.  解：灯与滑动变阻器串联；闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联（电流表选用小量程），如下所示：
30.  解：（1）滑动变阻器的滑片向右移动时小灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，因电源电压为3V，故电压表选用小量程与小灯泡L并联，如下左所示：
（2）根据实物图画出电路图，如下右所示：
答：实物图如上左所示；电路图如上右所示．
31.  解：闭合开关，向左移动滑动变阻器滑片，灯变亮，即电流变大，电阻变小，故滑片以左电阻丝连入电路中，
根据题中要求，灯与变阻器串联（若并联，移动滑片，灯的亮度不变），电压表测量滑动变阻器两端电压，电压表与变阻器并联；
如下所示：
32.  解：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变大，故灯与变阻器串联，电压表测灯的电压，因电压表的示数变大，根据串联电路电压的规律，变阻器的电压变小，根据分压原理，变阻器连入电路中的电阻变小，故滑片以右电阻丝连入电路中，如下所示：
33.  解：由题意知，需要组成由两个开关并联后与一只灯泡串联的照明电路，如下图所示；
34.  解：将两灯串联；用电压表测量L2两端的电压，因电源电压为3V，故电压表选用小量程与L2并联，如下所示：
35.  解：L1、L2并联，开关控制整个电路，开关接在干路上测总电流；
电流表测总电流，则电流表选用大量程接在干路上；
因电源电压为3伏，电压表测L2两端电压，电压表选用小量程与L2其并联；
滑动变阻器改变通过L1的电流，故变阻器按一上一下接入电路中与L1串联，如下所示：
36.  解：（1）电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上．右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表．如下图所示：
（2）去掉电压表，剩下的是一个串联电路，只剩下灯和滑动变阻器没有连接起来，滑动变阻器已经接了一个上边的接线柱，所以只需要再连接下边的接线柱就可以了，由于题上有具体的要求“滑片P向左移动时，电压表的示数变小”，即灯两端的电压变小，而总电压不变，滑动变阻器两端的电压一定变大，根据分压原理，其电阻一定变大，滑片向左移动电阻变大，则一定连接的是右下的接线柱．故答案为：
37.  解：（1）先把电源连接好，从正极出发，依次串联开关、滑动变阻器（右下方接线柱后到上边接线柱出来）、通电螺线管、回到电源的负极，如图1所示；
（2）连接鱼的虚像与人的眼睛，与水和空气的界面交于一点O，即为入射点，连接鱼的实际位置B点与入射点O即为入射光线，连接OA即为折射光线，如图2所示；
（3）平行于主光轴的光线经凸透镜折射后折射光线通过焦点来画；过光心的光线其传播方向不变画，如图3所示；
（4）用吸管喝饮料时，先吸出管里的空气，管里的气压降低，在外界大气压的作用下，把饮料压进吸管并进入嘴里．
38.  解：（1）电流表所测电流为0.3A，则电流表可选0～0.6A量程，由图示电流表可知，
电流表的分度值为0.02A，电流表指针应只在正中间刻度线上，如下图所示．
（2）由电路图2可知，两灯L1与L2并联，电流表测干路电流，
开关S控制干路，开关S1控制L2支路，实物电路图如下图所示．
（3）由图4可知，只闭合开关S1、S2时，只有等L2接入电路，L1被短路，等效电路图如下图1所示；
只闭合开关S2、S3时，只有等L1接入电路，L2被短路，等效电路图如下图2所示；
39.  解：如图所示，当控制电路上S断开时，电磁铁没有磁性，衔铁被弹簧拉起，此时甲灯亮，乙灯不亮，所以应该使甲灯所在支路接通，乙灯所在电路断开；当S闭合时，电磁铁有磁性，把衔铁吸下，此时乙灯亮，甲灯不亮，所以应该使乙灯所在电路接通，甲灯所在电路断开；故答案为：如图所示．
40.  解：
（1）选择开关3与电动机串联，4与电热丝串联，最后电动机和电热丝并联在电源上，如下图所示：
（2）温度达到金属丝下端所指的温度时，电磁铁电路形成通路，电磁铁有了磁性，把电铃电路的开关闭合，电铃电路形成通路，就响起来．把温度开关与线圈、电源串联，把电源、触点开关、电铃串联，电路图如下：
41.  解：（1）过入射点作法线，根据入射角等于反射角作出反射光线；因为光是从空气斜射入水中，所以折射角小于入射角，即根据折射角小于入射角确定折射光线的大致位置．
（2）先用示意图表示出拉力，然后过支点作垂直于拉力作用线的垂线段（即L2）；又因为支点与作用点的连线是最长的力臂，所以过M点作垂直于杠杆的力F．
（3）因为灯泡的额定电压为2.5V，额定电流为0.3A，所以电流表的量程为0～0.6A，电压表的量程为0～3V；然后根据滑动变阻器“一上一下”的连接方法，使电流表0.6A的接线柱与滑动变阻器的下面的一个接线柱相连，使电压表并联在灯泡两端．
如图所示：
42.  2；14
43.  正比
44.  L2；1.4；b；-
45.  解：（1）平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA′，BB′，做这两条线段的垂直平分线MN即可．如图所示：
（2）当闭合开关s时，电磁铁有电流，电磁铁有磁性，衔铁被吸下，带动衔铁的动触点与下面触点连接，发出蜂鸣声；
当电磁铁无电流，电磁铁无磁性，衔铁在弹簧的反作用力返回原来的位置，使动触点与上面触点连接，不再发出蜂鸣声，电路图如下：
46.  解：（1）平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过焦点的光线折射后平行于主光轴；如下图所示：
（2）根据题意，当光控开关受到某种颜色的光照，同时受到压力时，由于压敏电阻的电阻减小，所以电路中的电流值增大，由于电磁铁的磁性将衔铁吸下，此时电控照相机工作，所以电控照相机所在的电路应接通；当光控开关没有受到这种颜色的光照射时，光控开关断开，此时电磁铁无磁性，衔铁没有被吸引，工作电路中的指示灯发光，此时指示灯所在的支路应该接通．
47.  有
48.  0.28；1.2；4.29
49.  0.2A；0.3A
50.
【解析】
1.
解：A、马路上的路灯，若其中的一盏损坏，其它的仍能正常工作，故不能相互影响，所以各个路灯都是并联的．故A错误；
B、为了保护电路中的各个元件，在连接电路时，开关必须处于断开的状态，故该选项正确；
C、用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电，故该选项正确；
D、从保护环境的角度分析，故多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理，故该选项正确；
故选BCD．
（1）对于串联电路，各个用电器之间是可以相互影响的，对于并联电路，各个用电器之间不能相互影响．家庭电路中的各个用电器一般都是并联的．
（2）为了保护电路中的各个元件，在连接电路时，开关必须处于断开的状态．
（3）用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电．
（4）从保护环境的角度分析和判断该选项即可解决．
该题考查了串并联电路的判断、电路连接的注意问题、物体带正负电的判断等知识点，是一道综合题．
2.

开关与它控制的电路串联，并联电路互不影响，能独立工作，根据以上知识，根据题意判断各电路元件的连接方式，然后作出电路图，最后根据电路图连接实物电路图．
本题考查了作电路图、连接实物电路图的问题，知道串并联电路特点，根据题意确定个电路元件的连接方式，是正确解题的关键．
3.
解：（1）灯泡电流大约为：I===0.31A＜0.6A，电流表选择0～0.6A量程，电流表与灯泡串联，电流从正接线柱流入，从负接线柱流出．
滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱，把滑动变阻器串联在电路中，如图：
（2）连接实物图时，开关要处于断开状态，防止连接完最后一根导线，电路接通，烧坏元件，
滑动变阻器接入左半段，滑片处于B端，滑动变阻器连入电路的电阻最大．
（3）电压表测灯泡电压，要使灯泡电压从1.8V最大到2.5V，灯泡电流要增大，电路总电阻要减小，滑动变阻器电阻减小，滑片向A端移动．
电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.3A，
P=UI=2.5V×0.3A=0.75W．
故答案为：（1）如图；（2）断开；B；（3）A；0.75．
（1）由灯泡的额定电压和电阻求得电流，来确定电流表的量程，电流表与灯泡串联，注意正负接线柱．
滑动变阻器选择一上一下接线柱串联在电路中．
（2）连接实物图时，开关处于断开状态，闭合开关前，滑片要处于最大阻值处．
（3）电压表与灯泡并联测灯泡两端电压，要使灯泡两端电压增大，电路电流增大，减小电路电阻，减小滑动变阻器连入电路的电阻．
电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
由灯泡的额定电压和额定电流，根据P=UI计算功率．
本题考查了实物图的连接、电流表的读数、功率的计算、滑动变阻器的使用等．其中实物图的连接在实验题中出现的频率很高，主要考查电压表和电流表量程选择、正负接线柱、连接方式和滑动变阻器的接线柱的选择等，一定要掌握．
4.
解：（1）电源有两节干电池组成，电源电压为1.5V×2=3V，因此电压表的量程选择0～3V即可，注意正负接线柱，如下图；
（2）连接电路时，滑动变阻器的滑片要移到最大阻值处，滑动变阻器下面选择的是右端的接线柱，
