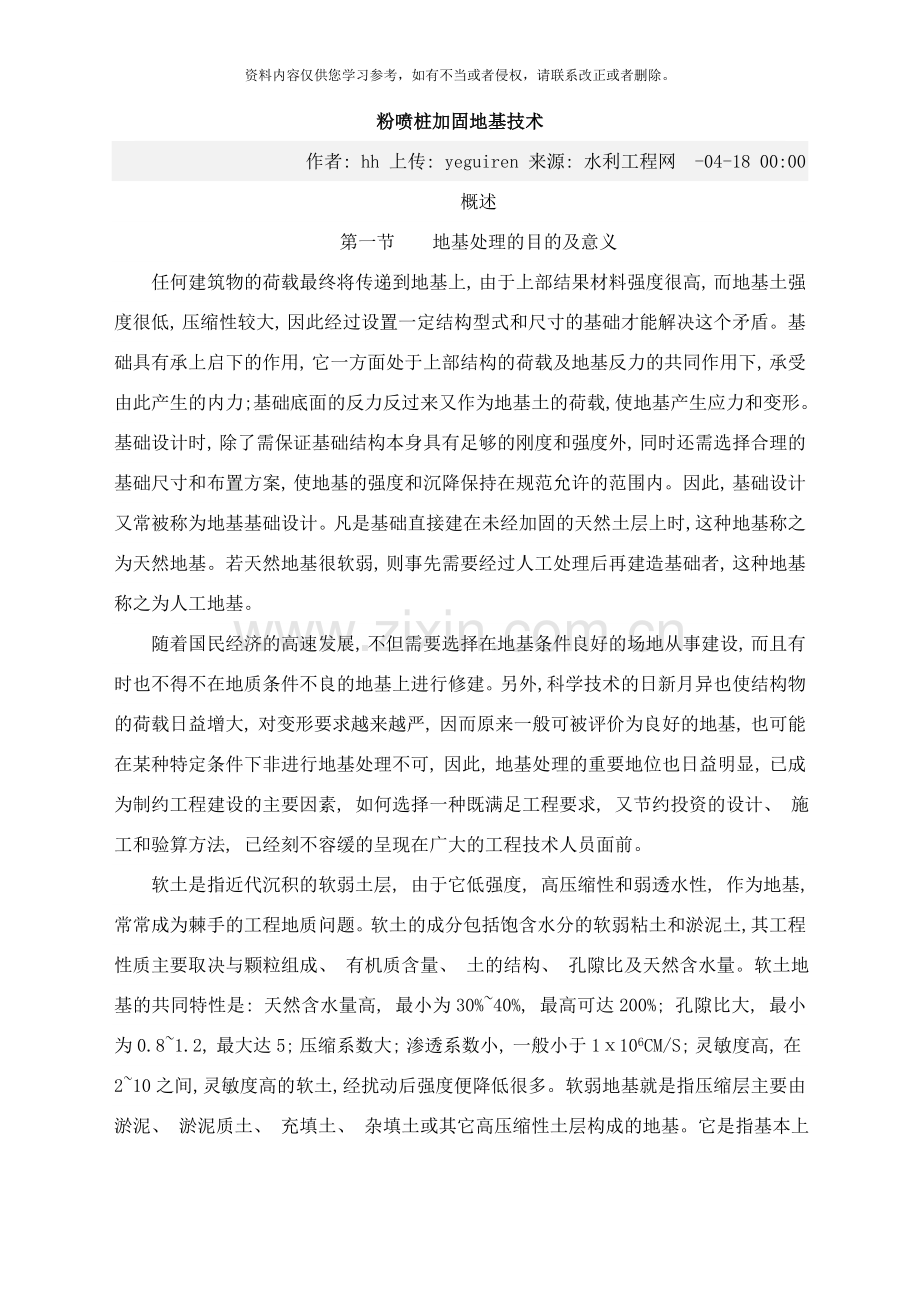

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。粉喷桩加固地基技术作者: hh 上传: yeguiren 来源: 水利工程网 -04-18 00:00概述 第一节地基处理的目的及意义 任何建筑物的荷载最终将传递到地基上, 由于上部结果材料强度很高, 而地基土强度很低, 压缩性较大, 因此经过设置一定结构型式和尺寸的基础才能解决这个矛盾。基础具有承上启下的作用, 它一方面处于上部结构的荷载及地基反力的共同作用下, 承受由此产生的内力; 基础底面的反力反过来又作为地基土的荷载, 使地基产生应力和变形。基础设计时, 除了需保证基础结构本身具有足够的刚度和强度外, 同时还需选择合理的基础尺寸和布置方案, 使地基的强度和沉降保持在规范允许的范围内。因此, 基础设计又常被称为地基基础设计。凡是基础直接建在未经加固的天然土层上时, 这种地基称之为天然地基。若天然地基很软弱, 则事先需要经过人工处理后再建造基础者, 这种地基称之为人工地基。 随着国民经济的高速发展, 不但需要选择在地基条件良好的场地从事建设, 而且有时也不得不在地质条件不良的地基上进行修建。另外, 科学技术的日新月异也使结构物的荷载日益增大, 对变形要求越来越严, 因而原来一般可被评价为良好的地基, 也可能在某种特定条件下非进行地基处理不可, 因此, 地基处理的重要地位也日益明显, 已成为制约工程建设的主要因素, 如何选择一种既满足工程要求, 又节约投资的设计、 施工和验算方法, 已经刻不容缓的呈现在广大的工程技术人员面前。 软土是指近代沉积的软弱土层, 由于它低强度, 高压缩性和弱透水性, 作为地基, 常常成为棘手的工程地质问题。软土的成分包括饱含水分的软弱粘土和淤泥土, 其工程性质主要取决与颗粒组成、 有机质含量、 土的结构、 孔隙比及天然含水量。软土地基的共同特性是: 天然含水量高, 最小为30%40%, 最高可达200%; 孔隙比大, 最小为0.81.2, 最大达5; 压缩系数大; 渗透系数小, 一般小于1106CM/S; 灵敏度高, 在210之间, 灵敏度高的软土, 经扰动后强度便降低很多。软弱地基就是指压缩层主要由淤泥、 淤泥质土、 充填土、 杂填土或其它高压缩性土层构成的地基。它是指基本上未经受过地形及地质变动, 未受过荷载及地震动力等物理作用或土颗粒间的化学作用的软粘土、 有机质土、 饱和松砂土和淤泥质土等地层构成的地基。 软弱地基的特点决定了在这种地基上建造工程, 必须进行地基处理。地基处理的目的就是采取适当的措施改进地基条件, 主要包括: 改进剪切特性 地基的剪切破坏以及在土压力作用下的稳定性, 取决于地基土的抗剪强度。因此, 为了防止剪切破坏以及减轻土压力, 需要采取一定措施以增加地基土的抗剪强度。 改进压缩特性 主要是采用一定措施以提高地基土的压缩模量, 藉以减少地基土的沉降。另外, 防止侧向流动( 塑性流动) 产生的剪切变形, 也是改进剪切特性的目的之一。 改进透水特性 由于地下水的运动会引起地基出现一些问题, 为此, 需要采取一定措施使地基土变成不透水层或减轻其水压力。 改进动力特性 地震时饱和松散粉细砂( 包括一部分轻亚粘土) 将会产生液化。因此, 需要采取一定措施防止地基土液化, 并改进其振动特性以提高地基的抗震特性 改进特殊土的不良地基特性 主要是指消除或减少黄土的湿陷性和膨胀性等特殊土的不良地基特性。 第二节地基处理的分类和方法 中国劳动人民在处理地基方面有着极其宝贵的丰富经验, 据史料记载, 早在两千年以前就已采用在软土中夯入碎石等压密土层的夯实法, 灰土和三合土的换土垫层法也是中国的传统建筑技术之一。随着时代的发展, 地基处理方法也有了长足进步, 按时间分可分为临时处理和永久处理; 按深度分可分为浅层处理和深层处理; 按土性对象分可分为砂性土处理和粘性土处理, 饱和土处理和非饱和土处理等。许多方法尚在不断发展中, 基本方法是置换, 夯实, 挤密, 排水, 胶结, 加筋和热学等处理方法。这些方法都是被实践证明的行之有效的方法。近三、 四十年来, 国外在地基处理技术方面发展十分迅速, 老方法得到改进, 新方法不断涌现。在60年代中期, 从如何提高土的抗拉强度这一思路中, 发展了土的”加筋法”; 从如何有利于土的排水和加速固结这一基本观点出发, 发展了土工织物、 砂井预压和塑料排水板; 从如何进行深层压密处理的方法考虑, 发展了”强夯法”和”振动水冲法”等。另外, 现代工业的发展, 对地基工程提供了强大的生产手段, 真空泵的问世, 建立了”真空预压法”, 在压缩空气机的基础上产生了”高压喷射注浆法”。 随着地基处理工程实践经验的积累, 人们在改造土的工程性质的同时, 不断丰富了对土的特性的认识, 从而又推动了地基处理技术和方法的更新, 以前简单的分类方法已经不能符合时代的要求, 按地基处理的作用机理对地基处理方法进行分类, 能体现各种处理方法的主要特点, 是一种比较妥当的分类方法。 按地基处理的作用机理分类, 各种处理方法的简介见表 表11各种处理方法的比较 分类处理方法原理及作用实用范围优点及局限性浅 层 密 实 法机械碾压法挖除浅层软弱土或不良土, 分层碾压或夯实土, 按回填的材料可分为沙( 石) 垫层, 碎石垫层, 粉煤灰垫层, 干渣垫层, 土( 灰土, 二灰) 垫层等。它可提高持力层的承载力, 减小沉降量, 消除或部分消除土的湿陷性和膨胀性, 防止土的冻胀及改进土 的抗液化性。常见于基坑面积大和开挖土方量较大的回填土方工程, 适用于处理浅层非饱和软弱土地基, 湿陷性黄土地基, 膨胀性地基, 季节性冻土地基, 素填土和杂填土地基。简易可行, 但仅限于浅层处理, 一般不大于3米, 对湿陷性黄土地基不大于5米。 如遇地下水, 对于重要工程需要附加降低地下水的措施。重锤夯实法适用于地下水位以上为潮湿的粘性土, 砂土和湿陷性黄土, 杂填土和分层填土地基。续表11 分类处理方法原理及作用实用范围优点及局限性浅层密实法平板振动法挖除浅层软弱土或不良土, 分层碾压或夯实土, 按回填的材料可分为沙( 石) 垫层, 碎石垫层, 粉煤灰垫层, 干渣垫层, 土( 灰土, 二灰) 垫层等。它可提高持力层的承载力, 减小沉降量, 消除或部分消除土的湿陷性和膨胀性, 防止土的冻胀及改进土 的抗液化性。适用于处理非饱和性, 无粘性土或粘粒含量少而透水性强的杂填土地基简易可行, 但仅限于浅层处理, 一般不大于3米, 对湿陷性黄土地基不大于5米。 如遇地下水, 对于重要工程需要附加降低地下水的措施。强夯挤密法采用边强夯、 边填碎石、 边挤淤的方法, 在地基中形成碎石墩体, 从而提高地基承载力和减小沉降。适用于厚度较小的淤泥和淤泥质 土地基。应经过试验方法确定其适用性。爆破法由于振动使土体产生液化和变形, 达到较大的密实度, 用以提高地基承载力和减小沉降。适用于饱和性砂或非饱和性但经灌水后饱和的砂, 粉土和湿陷性黄土。深层密实法强夯法利用强大的夯击能, 迫使深层土液化和动力固结, 使土体密实, 用以提高地基承载力和减小沉降, 消除土的湿陷性、 膨胀性和液化性。强夯置换是指对厚度小于6米的软弱土层边夯边填碎石, 形成深度为36米, 直径为2米左右的碎石柱体, 与周围土体形成复合地基。适用于碎石土, 砂土, 素填土, 杂填土, 低饱和度的粉土与粘性土, 湿陷性黄土。 强夯置换法适用于软粘土。施工速度快, 施工质量容易得到保证。经处理后土体性质较为均匀, 造价经济, 适用于大面积场地。 施工时对周围有很大的振动和噪音, 不宜在闹市区施工, 而且需要整套强夯设备( 重锤, 起重机) 。续表11 分类处理方法原理及作用实用范围优点及局限性深 层 密 实 法挤密法 ( 碎石、 砂石桩挤密法) ( 土, 灰土, 二灰桩挤密法) ( 石灰桩挤密法) 利用挤密或振动使深层土密实, 并在振动或挤密过程中回填以砂, 砾石, 碎石, 土, 灰土, 二灰或石灰等, 形成砂桩, 碎石桩, 土桩, 灰土桩, 二灰桩, 或石灰桩, 与桩间土一起组成复合地基, 从而提高地基承载力, 减少沉降量, 消除或部分消除土的湿陷性或液化性。砂( 砂石) 桩挤密法, 振动水冲法, 干振碎石桩法一般适用于杂填土和松散砂土, 对软土地基经试验证明加固有效时方可使用。土桩, 灰土桩, 二灰桩挤密性一般适用于地下水位以上深度为510米的湿陷性黄土和人工填土。石灰桩适应于软弱的粘性土和杂填土。经振冲处理后地基土性质较均匀。排 水 固 结 法堆载预压法真空预压法降水预压法电渗排水法经过布置垂直排水井, 改进地基排水条件, 并采取加压, 抽水, 抽气和电渗等措施, 以加速地基土的固结和强度的增长, 提高地基土的稳定性, 并使沉降提前完成。适用于处理厚度较大的饱和粘土和冲填土地基, 但对于厚的泥炭层要慎重对待。需要有预压时间和荷载条件及土石方搬运机械。 对真空预压, 预压压力达80kpa还不够时, 可同时加土石方堆载。真空泵需长时间抽气, 耗电量大。 降水预压法无须堆载, 效果取决于降水水位的深度, 需长时间, 耗电量大。加 筋 法加筋土, 土锚, 土钉锚板在人工填土地路堤或挡墙内铺设土工合成材料: 钢带, 钢条, 尼龙或玻璃纤维等作为拉筋, 或在软弱土层上设置树根桩或碎石桩等, 使这种人工复合土体能够承受抗拉、 抗压、 抗剪和抗弯作用, 用以提高地基的承载力, 减小沉降量和增加地基稳定性。加筋土适用于人工填土的路堤和挡墙结构。土锚, 土钉, 锚板运用于土坡稳定。适用于处理浅层地基, 简便易行, 施工速度较快。土工合成材料适用于砂土, 粘性土和软土。树根桩适用于各类土, 可用于稳定土坡支拉结构或用于对既有建筑物的托换结构。砂石桩、 砂桩、 碎石桩适用于粘性土, 疏散砂性土和人工填土, 对于软土, 经试验证明有效时方可使用。 续表11 分类处理方法原理及作用实用范围优点及局限性热学法热加固法热加固法是经过渗入热空气和燃烧物, 并依靠热传导将细颗粒土加热到适当温度( 100oC以上) 则土的强度就会增加, 而压缩性随之降低。适用于非饱和粘性粉土和湿陷性黄土。处理地基深度大, 加固效果明显, 污染性小, 但受地理因素和气候条件的限制。冻结法采用液体氮或二氧化碳膨胀的方法, 或采用普通的制冷设备与一个闭阀式液压系统相连接, 使冷却液在内部流动, 造成软而湿的土进行冻结, 以提高土的强度和降低压缩性。适用于各类土, 特别在软弱地质条件下, 开挖深度大于78米, 以及低于地下水位的情况下是一种普便而有效的施工措施。胶结法注浆法( 灌浆法) 经过注入水泥浆液或化学浆液的措施使土粒胶结, 用于提高地基承载力, 减小沉降量, 增加稳定性, 防止渗漏。适用于处理岩基, 砂土, 粉土, 淤泥质粘土, 粉质粘土, 粘土和一般人工填土, 可加固暗滨和使用在托换工程中施工时水泥浆冒出地面, 流失量大, 对流失的水泥浆应设法予以利用。高压喷射注浆法将有特殊喷嘴的注浆管经过钻孔置入到处理土层的预定深度, 然后将浆液( 一般是水泥浆) 以高压冲切土体, 在喷射浆液的同时, 以一定的速度旋转提升, 形成水泥柱圆柱体, 若喷嘴提升而不旋转, 则形成墙状固结体。加固后可提升地基承载力, 减少沉降, 防止砂土液化, 管涌和基坑隆起, 建成防渗帷幕。适用于处理淤泥, 淤泥质粘土, 粘性土, 粉土, 黄土, 砂土和人工填土等地基。当土中含有较大的大粒径块石, 坚硬粘性土, 大量植物根茎或过多有机质时, 应根据现场试验结果确定运用程度。对既有建筑物可进行托换工程。水泥搅拌法分湿法( 深层搅拌法) 和干法( 粉体喷射搅拌法) 两种。湿法利用深层搅拌机将水泥浆和地基土原位拌和。干法利用粉喷机将水泥粉或石灰粉与地基土原位拌和。搅拌后形成柱状水泥土体。提高承载力, 用于处理淤泥, 淤泥质土, 粉土和含水量较高且地基承载力不大于120Kpa的粘性土等地基。当用于处理泥炭类土或地下水有侵蚀性宜经过试验确定适用程度。经济效果显著, 当前已经成为中国软土地基建造67层建筑物、 高等级公路路基、 防渗墙等工程最为经济合理的处理方法之一。不能用于含石块的杂填土。 以上各种地基处理方法都是根椐不同软弱土性质发展起来的。在选择不同的地基处理方案时需要考虑以下因素: 土的类别; 处理后土的加固深度; 上部结构要求; 能提供的材料; 具有地基处理的机械设备; 周围环境因素; 施工工期要求; 施工队伍技术素质; 施工技术条件和经济指标比较等。各种地基处理方法的土质适用情况、 加固效果和最大有效处理深度见表12: 表12各种地基处理方法的土质适用情况、 加固效果 和最大有效处理深度 分类序号处理方法土质适用情况加固效果常见有效处理深度(米)淤泥质土人工填土无粘性土湿陷性黄土粘性土降低压缩性提高抗剪性增加不透水性改进动力特性饱和土非饱和土浅层加固法1换土垫层法*32机械碾压法*33平板振动法*1.54重锤夯实法*1.55土工合成材料法*1.5深层加固法6强夯法*107砂( 砂石) 桩挤密法*208振动水冲法*189干振碎石桩法*610土( 灰土, 二灰) 桩挤密法*2011石灰桩挤密法*2012砂井( 袋装砂井, 塑料排水板) 预压法*1513真空预压法*1514降水预压法*3015电渗排水法*2016注浆法*2017高压喷射注浆法*2018深层搅拌法*1819粉体喷射搅拌法*12地质构造情况的复杂性要求在具体工程实践中要注重各种处理方法的加固机理, 实用范围, 优点及局限性。真正做到因”地”制宜, 达到提高地基承载力, 减小沉降, 保证上部建筑物的正常使用的目的。第三节粉体喷射搅拌法的发展历史、 工程特点及其应用 一 粉体喷射搅拌法的发展历史、 现状及工程特点 粉体喷射搅拌法是在软土地基中输入粉体加固材料( 水泥粉或石灰粉) , 经过搅拌机械与原位地基土强制性搅拌混合, 使地基土和加固材料发生化学反应, 在稳定地基土的同时提高其强度的方法。 1967年瑞典KJELD PAUS提出使用石灰搅拌桩加固15米深度范围内软土地基的设想, 并于1971年现场制成一根用生石灰和软土搅拌制成的桩。次年在瑞典斯德哥尔摩以南约10公里的HUDDING用石灰粉体搅拌桩作为路堤和深基坑边坡稳定措施。瑞典的LINDENALIMAT公司还生产出专用的成桩机械, 柱径可达500mm, 最大加固深度1015米。当前瑞典所用的石灰搅拌桩已逾数百万延米。 同一时期, 日本于1967年由运输部港湾研究所开始研制石灰搅拌施工机械, 1974年在软土地基加固工程中应用, 并研制出两种石灰搅拌机械, 形成两种施工方法。一类为使用颗粒状生石灰的深层搅拌法( DLM法) , 另一类为使用生石灰粉末的粉体喷射搅拌法( DJM法) 。由于粉体喷射搅拌法采用粉体作为固化剂, 不再向地基中注入附加水分, 反而能充分吸收周围软土中的水分, 因此加固后地基的初期强度高, 对含水量高的软土, 加固效果尤为明显, 该技术得到了广泛的应用。 国内由铁道部第四勘测设计院于1983年初开始进行粉体喷射搅拌法加固软土的试验研究, 并于1984年在广东省云浮硫铁矿铁路专用线上单孔4.5米盖板箱涵软土地基加固工程中使用, 后来相继在武昌和连云港用于下水道河槽挡土墙和铁路涵洞软土地基加固, 均获得良好效果。它为软土地基加固技术开拓了一种新的方法, 并在铁路, 工路, 市政工程, 港口码头, 工业和民用建筑等软土地基加固方面推广使用。 粉体喷射搅拌法自1986年经国家鉴定( 获科技进步奖) 正式应用于工程, 而且专项技术规程的颁布( 软土地基深层搅拌加固技术规程YBJ22591) , 标志着该技术在设计和施工上趋于成熟。 粉体喷射搅拌法加固地基有如下特点: 使用的固化材料( 干燥状态) 可更多吸收软土地基的水分, 对加固含水量高的软土地基, 效果更为显著。 固化材料全面的被喷射到靠搅拌叶片旋转过程中产生的孔隙中, 同时又靠土的水分把它粘附到孔隙内部, 随着搅拌叶片的搅拌, 使固化剂均匀的分布在土中, 不会产生不均匀的散乱现象, 有利于提高地基土加固强度, 被加固土的无侧限抗压强度能够提高许多, 达几十倍以上, 一般为5004000Kpa, 而且强度增长快, 工期短, 有利于快速施工。适量的选择固化剂, 掺入比, 搅拌方式, 置换率等, 可达到良好的软基加固效果。 与高压喷射注浆法和水泥浆深层搅拌法相比, 输入地基土中固化材料要少得多, 无浆液排出, 无地面隆起现象。 粉体喷射搅拌法施工能够加固成群桩, 也能够交替搭接成壁状, 格栅状或块状, 使的固化材料为干燥状态的直径为0.5mm以下的粉状体, 如水泥, 生石灰, 也能够掺入矿石渣, 干燥砂和粉煤灰等, 材料来源广泛, 并能够使用两种以上的混合材料。因此, 对地基土加固适应性强, 不同的土质要求都能够找出与之相适应的固化材料。 就地加固, 无弃土, 减少土方工程。 施工无振动, 无噪声, 无排污, 对周围环境无污染, 对周边软土无扰动。 加固费用不高, 成桩快。一般日成桩300400米, 成桩10天左右即可进行下一道工序施工, 大大缩短施工周期。 粉体喷射搅拌法( 干法) 由浆体深层搅拌法( 湿法) 改进而来。在原地基承载力高时, 湿法施工比干法施工搅拌搅拌效果理想。若采用干法施工, 搅拌后形成的水泥土均匀性相对较差。另外, 当天然地基土的含水量较低时, 干法搅拌满足不了水泥水化反应的水量要求, 从而达不到理想的效果。 二 粉体喷射搅拌法在路基设计中的应用 粉体喷射搅拌法作为软土地基处理的一种方法, 由于其加固工期短, 见效快, 就地处理, 最大限度利用原土, 无污染, 加固后地基整体性、 水稳定性及强度都有大幅度的提高, 当前已得到越来越多的应用。在中国, 粉喷桩加固软弱土层已经被广泛的用于铁路、 高等级公路、 市政工程、 工业与民用建筑、 港口码头等工程的地基加固, 并取得了较好的技术经济效果和社会效果。特别对高速公路的建设而言, 路线所经区域的不良地质主要为软土地基, 路堤的沉降, 桥头的沉降和小型构造物的不均匀沉降, 常常是工程设计人员面临的主要难题, 这些问题解决的好坏与否, 不但直接关系到高速公路建设成败的关键, 也是控制工期、 关系工程造价的重要环节。为了确保路面的使用质量, 在充分考虑各种软土路段路基的处理方案时, 不少工程采用粉喷桩对软土路基的高填土部分和桥头部位进行处理。国内外工程实践表明, 经过加固后的土体压缩性明显减小, 抗侧向变形能力有所提高, 明显防止软土对桥台桩基的侧向挤密作用。又因水泥土的固化时间较短, 在争取时间的过程中不失为一种有效的软基处理方法。在施工期紧的情况下, 遇到桥台施工与桥台后填土安排的矛盾时, 不少中高填土部位采用粉喷桩加固方案。 第四节问题的提出和本文主要研究内容 一问题的提出 1粉体喷射搅拌法常被应用于建筑物地基、 高速公路路基等加固工程中, 其机理是基于水泥对土的加固作用。然而这项技术的发展历史仅仅为几十年, 对其加固机理的认识还不充分, 设计理论和方法还不不成熟, 有些还处于半理论半经验的状态。粉喷桩的一般设计原则为桩径50cm, 粉剂为425#水泥干粉, 掺量为天然土重的15%, 桩间距约为12米左右, 呈正三角或正方形布置, 施工采取全程复搅复喷等措施。鉴于各类软基成因复杂, 性质千差万别, 含水量有多寡, 软土成分、 有机质、 酸碱度各异; 同一设计方案并不能满足普遍工程的特殊性, 同时设计参数的确定, 对具体工程而言并不是最优的。如何在了解工程地质构造和各类土的物理力学特性的基础上, 设计出在符合规范规定的安全系数的情况下, 又满足上部结构物对强度和沉降的要求的最优设计方案, 将具有重大的工程意义和显著的经济效益。 2工程实践表明, 粉体喷射深层搅拌法的施工工艺、 施工机械尚待进一步完善; 搅拌桩的检测方法及手段长期悬而未解; 当前尚无统一的粉喷桩质量检测方法和验收标准。粉体喷射深层搅拌加固技术发展至今, 加之工程管理的疏漏, 操作人员素质的参差不齐, 技术应用的某种失度, 确实有加固失败, 工程失事的情况发生, 致使深层搅拌这一具有明显优势的加固技术在国内的发展受到了限制。对粉喷桩这种隐蔽工程而言, 如何准确、 有效、 快速的检测其施工质量, 一方面为建设单位的现场质量的控制提供依据, 另一方面便于及时的检查和发现施工过程中出现的问题, 解决施工质量状况令人疑虑状况, 有必要提供一种行之有效的检测方法, 来充分发挥粉喷桩加固地基经济、 有效、 节省工时等多种优点。 3提高地基承载力和减小压缩层的沉降量是地基处理的主要目的。由于工程结构物对地基的要求, 随型式、 规模及重要性而异, 对软弱地基的判断标准也难有一个统一的正确的定义。因此, 沉降量的合理估算, 是地基加固方案设计的一个重要依据。沉降量估算的小, 将会影响上部建筑物的正常使用乃至破坏, 造成不必要的损失; 沉降量估算过大, 将直接导致工程造价提高, 投资增加, 经济效益低下。如何在种类繁多的各种沉降计算方法中选择一种适合工程应用、 原理易于理解、 计算结果合理、 方法简单易行的实用计算方法, 对工程技术人员而言, 将具有直接的工程实践意义。 鉴于以上原因, 本文以在建的省”九五”重点工程南京至马鞍山高速公路的软基加固工程为依托, 结合河海大学结构研究所与南京公路建设处合作的南京市重点建设工程南京至高淳高等级公路二期工程, 对粉喷桩加固路基方案的设计、 桩基现场质量控制及粉喷桩复合地基沉降的计算进行了初步研究, 以期加深前期经验, 积累资料成果, 指导工程实践, 达到修正和完善现有工程设计、 现场检测和沉降计算方法的目的。 二本文主要研究内容 水泥土抗压强度的影响因素分析 为了经济合理地确定深层搅拌法加固地基土的技术方案, 确定与地基土加固相适应的水泥品种、 标号和水泥掺入比, 同时也是为地基加固设计提供必不可少的试验资料, 预先进行了各种不同方案的水泥土室内配比试验。目的在于探索用水泥土加固各种成因软土的适宜性, 了解加固水泥的掺入比、 含水量、 龄期、 外掺剂等对水泥土强度的影响, 求得波速、 掺入比、 含水量、 干密度、 龄期和标贯击数与强度的关系, 从而为设计、 计算和施工提供可靠的参数。 现场桩基质量检测 本文首先根据波速、 标贯与抗压强度的相关性分析揭示的彼此之间的客观关系, 对反射波动测法、 钻孔取芯和标准贯入试验的方法应用于现场桩基检测的可行性进行了论证, 并结合本次工程实践, 对反射波动测法、 钻孔取芯和标准贯入试验的方法应用于现场桩基检测的合理性进行评价。目的在于寻求一种与工程实际相适应, 操作简便易行, 结果合理可靠的方法, 从而更好的对现场施工进行质量监控。 地基沉降计算方法分析 对高速公路软土路基的处理而言, 沉降量的估算是决定软基是否需要处理及处理效果如何的重要步骤, 合理的计算沉降量将具有非比寻常的重要意义。本文结合试验和原观分析, 对复合地基沉降的各种计算方法进行了对比分析和估价, 决定采取数值和简化两种计算手段。数值计算采用非线性有限元方法, 土体假定为邓肯张模型, 以比奥固结理论为基础, 考虑侧向变形和渗流对沉降的影响, 将桩土作为整体划分网格, 取网格节点上孔隙压力和竖向、 水平向位移为基本未知量, 在填土作用下根据土体劲度和渗透性建立方程, 解得孔压和位移随时间的变化。简化计算主要采用等效模量当层法和MindlinBoussinesq联合求解法计算沉降, 并根据有限元计算或现场实测结果进行修正。本文目的在于经过以上尝试, 选择一种适宜本地区简易而又较合理、 易于为工程技术人员接受的的沉降计算方法。 第二章 室内配比试验中水泥土强度影响因素分析 粉体喷射深层搅拌法处理软土地基主要是经过水泥与软土经过一系列物理化学反应, 对软土结构进行改变来提高地基承载力和减小沉降量来实现加固目的。粉喷桩加固软土地基的效果, 主要取决于加固土的性质、 水泥掺入量的多寡、 桩长和桩间距的大小等因素。就当前的粉喷桩工程设计而言, 其加固方案基本上是千篇一律, 很难做到与工程实际相结合, 使得粉喷桩加固地基经济效益明显的作用未能充分发挥。因此, 我们进行室内配比试验的目的, 就是模拟粉喷桩的现场加固过程, 反映出加固过程中的决定性因素, 然后结合具体工程软弱土层的物理力学特性, 寻求最优加固方案。在室内配比喻案中, 如何确定影响水泥土的因素和影响因素中的主要因素, 第一步要搞清楚水泥土的加固机理。因此, 本文首先从对水泥土加固机理的研究出发, 试图揭示软土改性的机理。 第一节 水泥土加固机理分析 水泥加固土的物理化学反应过程和混凝土硬化机理不同。混凝土的硬化主要是在粗填充料的比表面积不大, 活性很弱的介质中进行水解水化作用, 因此凝结速度较快。而在水泥加固土中, 由于水泥掺量很小, 水泥的水化水解反应完全是在具有一定活性的介质土的围绕下进行的, 因此水泥加固土的强度增长过程比混凝土较为缓慢。 软土工程性状差的物质多为粘性矿物成分( 如蒙脱石, 伊利石, 高岭石等) , 这类次生矿物构成的土粒极细, 比表面积大, 且多呈片状, 性质活泼, 有较强的吸附水能力, 改进粘土矿物性质就能够改进软土的物理力学性质。 一水泥的水解水化反应 普通的硅酸盐水泥主要是氧化钙, 二氧化硅, 三氧化二铝, 三氧化二铁, 三氧化硫等组成, 掺入的水泥与软土中的水发生水解和水化反应, 在软土中形成水泥石骨架。主要反应如下: 2( 3CaOSiO2) +6H2O3CaO2SiO23H2O+3Ca( OH) 2; 2( 2CaOSiO2) +4H2O3CaO2SiO23H2O+Ca( OH) 2; 3CaOAl2O3+6H2O3CaOAl2O36H2O; 4CaOAl2O3 Fe2O3+ 2Ca( OH) 2+10H2O3CaOAl2O36H2O+3CaOFe2O36H2O; 3CaSO4+3CaOAl2O3+32H2OCaOAl2O33CaSO432H2O; 生成物主要为氢氧化钙, 含水硅酸钙, 含水铝酸钙, 含水铁酸钙和水泥杆菌等化合物。所生成的氢氧化钙, 含水硅酸钙能迅速溶于水中, 使水泥颗粒表面重新暴露出来, 再与水发生反应, 这样周围的水溶液就逐渐达到饱和。当溶液达到饱和后, 水分子虽继续渗入颗粒内部, 但新生成物不能再继续溶解, 只能以胶体析出, 悬浮在溶液中。根据电子显微镜的观察, 水泥杆菌最初以杆状结晶形式在比较短的时间内析出, 其生成量随水泥掺入量的多寡和龄期的长短而异。由 X射线衍射分析, 这种反应迅速, 最后把大量自由水以结晶水的形式固定下来。这对于含水量高的软土强度增长有特殊意义, 可使土中自由水的减少量约为水泥杆菌生成重量的46%。当然, 硫酸钙的掺量不能太多, 否则这种水泥杆菌针状结晶会使水泥发生膨胀而遭到破坏。因此, 使用合适, 在某种特定的条件下, 可利用这种膨胀势来使加固土发生膨胀、 挤密作用来增加地基加固效果。 二粘土颗粒与水泥水化物的作用 当水泥的各种水化物生成后, 有的自身继续硬化, 形成水泥石骨架, 有的则与周围具有一定活性的粘土颗发生反应。 1) 离子交换和团粒化作用 粘土和水结合时就表现一定的胶体特性, 如土中二氧化碳遇水后, 形成胶体微粒, 其表面带有钠离子或钾离子, 它们能和水泥水化生成的氢氧化钙中钙离子Ca+进行当量吸附交换, 使较小的土颗粒形成较大的土团粒, 从而使土体的强度提高。水泥水化生成的凝胶粒子的比表面积约比原水泥颗粒大1000倍, 因而产生很大的表面能, 有强烈的吸附活性, 能使较大的土团粒进一步结合, 形成水泥土的团粒结构, 并封闭各团粒的孔隙, 形成坚固的联结。从宏观上看也能使水泥土的强度大大提高。 2) 硬凝反应 随着水泥水化反应的深入, 溶液中析出大量的钙离子, 当其数量超过离子交换需要量后, 在碱性环境中, 能使组成粘土矿物的二氧化硅及三氧化二铝的一部分或大部分与钙离子进行化学反应, 逐渐生成不溶于水的结晶化合物, 增大水泥土强度。 SiO2+ Ca( OH) 2+nH2O3CaOSiO2(nH)H2O; Al2O3+ Ca( OH) 2+nH2OCaOAl2O3(n+1)H2O; 从电子显微镜扫描的观察可见, 拌入水泥7天时, 土颗粒周围充满了水泥凝胶体, 并有少量水泥水化物结晶萌芽; 一个月后, 水泥土生成大量纤维状结晶, 并不断延伸充填到颗粒间的孔隙中, 形成网状构造; 到五个月后, 纤维状结晶辐射向外伸展, 产生分叉, 相互结合形成网状结构, 土颗粒的性状已经不能分辨。 3) 碳酸化作用 水泥水化物中游离的氢氧化钙能吸收水中和空气中的二氧化碳, 发生碳酸化作用, 生成不溶于水的碳酸钙, 这种反应也能使水泥土增加强度, 但增长强度较慢, 幅度较小。从水泥土加固机理分析, 由于搅拌机械的切削作用, 实际上不可避免会留下一些未被粉碎的大小团粒, 在拌入水泥后将出现水泥浆包裹土团的现象, 而土团间的大孔隙基本上已被水泥颗粒填满。因此, 加固的水泥土中形成一些水泥较多的微区, 而在大小土团内部则没有水泥。只有在较长的时间, 土团内的土颗粒在水泥水解产生的渗透作用下, 才逐渐改变性质。因此在水泥土中不可避免的会产生强度较大和水稳定性较好的水泥石和强度较低的土团粒区。两者在空间相互交替, 从而形成一种独特的水泥土结构。可见, 搅拌越充分, 土块被粉碎得越小, 水泥分布到土中越均匀, 则水泥土结构的离散性越小, 其宏观强度也越高。第二节 水泥土的室内配比试验 一试验目的 软弱土层的粉喷桩加固技术是基于水泥对软土的加固作用, 而当前这项技术的发展仅仅经历了几十年, 无论从加固机理还是设计计算方法还是施工工艺均有不完善的地方, 有些还处于半理论半经验状态, 因此, 应该特别重视水泥土的室内配比试验。经过对试验结果的分析, 掌握一些规律性因果关系来指导粉喷桩加固方案的设计。 本文根据各种不同方案的水泥土室内配比试验结果, 利用多元线性回归和BP神经网络两种数学方法对地基土加固效果有影响的因素如: 掺入比、 含水量等因素进行了分析, 希望对设计、 计算和施工中重要参数的确定有指导意义, 从而经济合理地确定深层搅拌法加固地基土的技术方案, 也为类似工程提供参考数据。具体步骤如下: 1确定哪些变量xi( 如水泥品种, 标号, 掺入比, 含水量, 搅拌方式, 养护条件等) 对响应Y( 如无侧限抗压强度, 抗剪, 抗拉强度等) 最有影响。 2确定最有影响的xi设置在何处( 如含水量、 掺入比最优) 使得Y几乎接近于所希望的额定值。 3确定有影响的xi设置在何处使得Y的变异性较大。 4确定有影响的xi设置在何处使得不可控制的变量z1,z2 zn,(如搅拌机械, 施工工艺, 管理水平)的效果最小。 二试验设计的基本原理 重复性 重复性是指基本试验的重复进行。重复有两个重要性质: 第一, 是能够得到试验误差的一个估计量; 第二, 如果样本均值用作为试验中一个因素的效应估计量, 则重复允许试验者求得这一效应更为精确的估计量。例如: 如果2是数据方差, 而有n次重复的样本均值的方差则为2/n。这一点的实际意义是,如果只有一次试验, 并观察到含水量为40%的试块抗压强度为y1=0.9Mpa, 而含水量为30%的试块抗压强度为y2=1.0Mpa, 我们可能不能作出抗压强度随含水量增加而降低的推断, 也就是说观察差可能是试验误差的结果; 另一方面, 如果n合理的大, 试验误差足够小, 当观察到同样的结果时, 我们就认为以下的结论是可靠的: 在其它条件相同的条件下, 含水量的增加确实使水泥土抗压强度降低。 随机化 它是在试验设计中使用统计方法的基石。所谓随机化, 指试验材料的分配和各个试验的进行次序都是随机确定的。统计方法要求观察值( 或误差) 是独立分布的随机变量, 而随机化一般使这一假定有效, 把试验进行适量的随机化有助于”平均出”可能出现的外来因素的效应。例如在抗拉试验中随机对龄期相同的试块进行拉断试验, 而非按掺入比等因素分组进行拉断试验, 这样就会缓解试验设备的摩阻力或因接触位置的差异引起的强度变化。 ) 区组化 它是用来提高试验精确度的一种方法。一个区组就是试验材料的一部分, 相比于试验材料全体, 它们本身的性质应该更为类似。例如: 想知道掺入比对试块强度的影响, 能够用下述方法进行。随机制一批试块, 样品的一半掺入比为10%, 另一半为15%,
