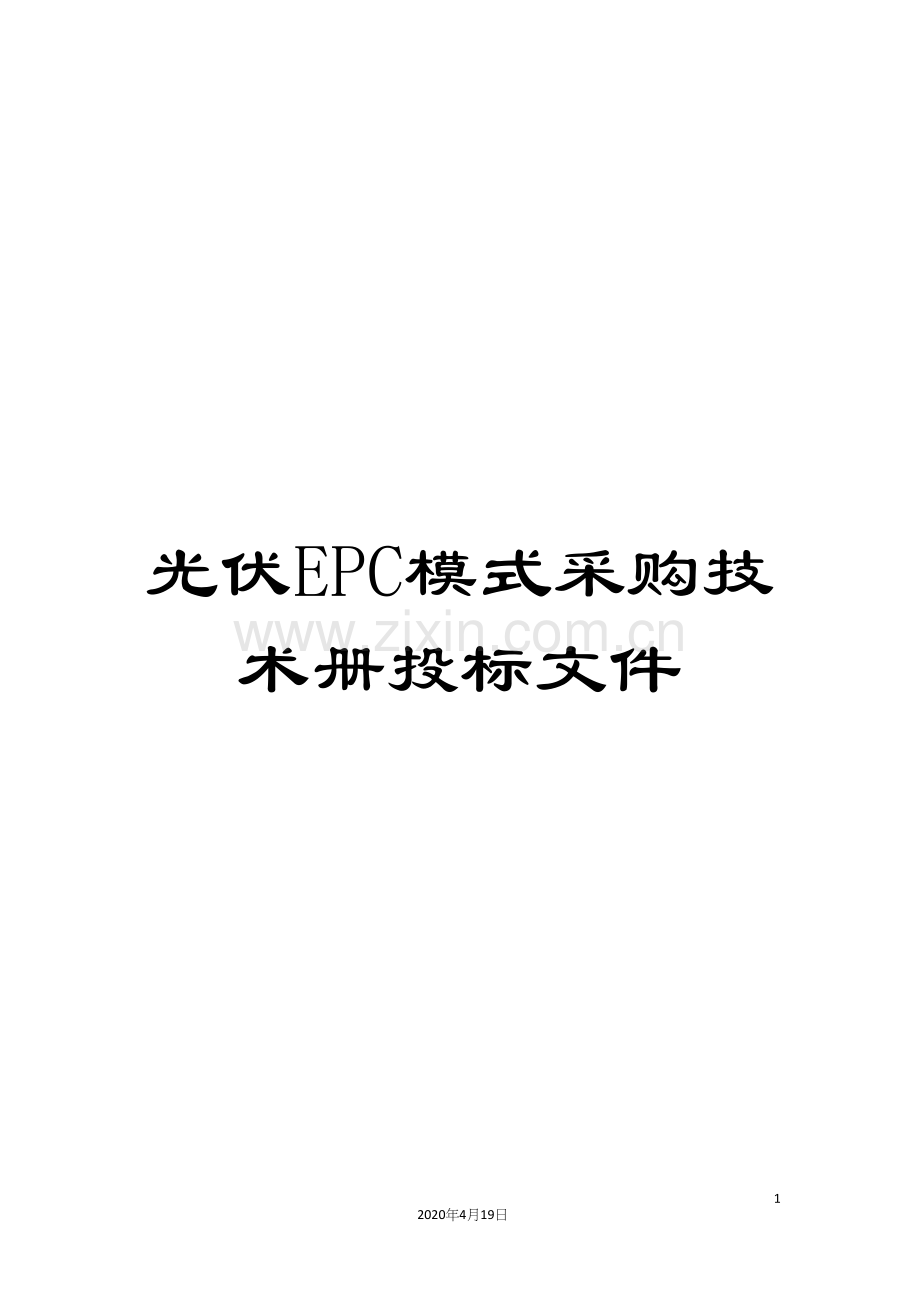

光伏EPC模式采购技术册投标文件.docx

光伏EPC模式采购技术册投标文件

391
2020年4月19日
文档仅供参考，不当之处，请联系改正。

正本

****光伏电站EPC合格
供应商入围

技术部分

招标人：****控股有限公司

投标人：四川省岳池送变电工程公司

日 期： 3月5日

目 录
一 设计方案 3
1.1 综合说明 4
1.2 太阳能资源 11
1.3 太阳能光伏发电系统设计 14
1.4 电气 15
1.5 土建 18
1.6 暖通及消防、给排水 20
1.7 总体规划及总平面布置 22
1.8 技术差异表 23
二 进度控制措施 24
2.1 进度控制措施 24
三 工程实施大纲 44
3.1 项目简介 44
3.2 项目目标 44
3.3 项目组织形式 44
3.4 项目范围及工作结构分解 46
3.5 项目实施要点 47
3.7 项目沟通协调程序 55
3.8 项目分包计划 59
四 施工组织能力 62
4.1 施工总平面布置 62
4.2 施工总平面管理 66
4.3 施工管理组织管理 72
4.4 现场施工管理 78

4.5 主要施工技术方案和措施 91
五 设备成套能力 105
5.1 设备成套 105
5.2 工作进度计划 107
5.3 交货进度 107
六 造价控制措施 108
6.1 造价控制措施 108
6.2 施工现场造价成本控制措施 109
七 质量标准及质量控制措施 111
7.1 质量目标 111
7.2 项目质量保证和质量控制措施 117
八 现场及文明施工管理措施 140
8.1 文明施工措施 140
8.2 文明施工管理实施细则 141
8.3 避免污染和噪声 143
8.4 成品保护 143
8.5 环境保护措施 143
8.6 环境保护专项措施 144
8.7 文明施工六大纪律 146
九 安全质保体系 147
9.1 安全保证体系 147
9.2 质量保证体系 148
9.3 服务承诺 150

技术标编制申明

一、本技术标投标文件，按照招标文件对投标人技术标内容、深度、格式要求编制。
二、投标人经过仔细阅读和澄清，已明确业主招标范围和各方面技术要求，由本技术标投标文件做出明确实质性响应，并进行详细说明。

1.1 综合说明
一 设计方案

项目名称：****光伏电站EPC合格供应商入围
项目业主：****控股有限公司
代理机构：中国机械设备工程股份有限公司
建设规模：计划300-400兆瓦

1.1.1 项目简介
****控股有限公司（以下简称“业主”）为中国领先的绿色城市智慧能源解决方案提供商，致力于能源消费需求端及供给端的平衡拓展，主营业务包括智慧能源解决方案及高效优质光伏电站的开发及运营。经过旗下智慧能源服务平台，为能源消费者提供全方位智能服务，包括分布式能源、节能减耗、能源交易以及其它增值服务。当前拟自主开发建设光伏发电项目，于 的计划建设总规模为300-400兆瓦。中国机械设备工程股份有限公司（以下简称“代理机构”）受业主委托，针对其建设所需的EPC、主要设备及材料，进行国内合格供应商入围比选活动。
1.1.2 工程范围
包括项目勘察设计，全部设备及材料（除光伏组件、逆变器、箱变、支架外）、建筑安装、电气安装，以及质量控制、进度控制等交付生产前的全部总承包工作，同时工程设计、施工和设备选型应满足当地环保、消防、供电等要求。
工作内容包括：
1)初步设计及施工图设计文件
2)系统调试大纲及调试报告
3)竣工资料（含竣工图）
4)设备使用说明书，合格证、装箱单及图纸
5)项目实施计划
6)项目中进度计划

7)项目施工计划
8)项目质量控制计划
9)项目安全、职业健康和环境保护管理程序和制度
10)项目沟通与信息管理程序和制度
11)组织机构（承包商为本项目设定的）设置
12)配合业主进行生产培训的有关资料
以上文件均须经业主审核并一式六份提交给业主。
1.1.3 设计原则
（1）认真贯彻国家能源相关的方针和政策，符合国家的有关法规、规范和标准。
（2）结合国家发展规划，制订切实可行的方针、目标。
（3）对场址进行合理布局，做到安全、经济、可靠。
（4）充分体现社会效益、环境效益和经济效益的和谐统一。
（5）项目要具有先进性，同时要立足于国产化，要充分展示中国先进的可再生能源开发利用的最新技术。
1.1.4 设计依据

（1）现场建设条件。
（2）规程规范：

1、 建筑工程施工与验收标准和规程、规范

《混凝土结构工程施工及验收规范》GB50204- ；
《建筑工程施工质量验收统一标准》GB50300- ；
《火电施工质量检验及评定标准》(土建工程篇)；
《建筑地基基础施工质量验收规范》GB50202- ；
《建筑地基处理技术规范》JGJ 79- ；
《砌体工程施工质量验收规范》GB50203- ；
《钢结构工程施工质量验收规范》GB50205- ；
《屋面工程质量验收规范》GB50207- ；
《地下防水工程质量验收规范》GB50208- ；
《建筑地面工程施工质量验收规范》GB50209- ；
《建筑装饰装修工程质量验收规范》GB50210- ；
《钢筋焊接及验收规程》JGJ18- ；
《建筑防腐工程施工及验收规范》GB50212- ；
《混凝土强度检验评定标准》GBJ107-87；
《预制混凝土构件质量检验评定标准》GBJ321-90；
《通风与空调工程施工质量验收规范》GB50243- ；
《通风与空调工程质量检验评定标准》GBJ304-88；
《工程建设标准强制性条文》（房屋建筑部分）建标[ ]85号。
2、 安装工程及其调试、试运验收标准和规程、规范
《电气设备安装工程电气设备交接试验标准》GB50150- ；
《电气装置安装工程电缆线路施工及验收规范》GB50168- ；
《电气装置安装工程接地装置施工及验收规范》GB50169- ；
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-1992；
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-1992；
《电气装置安装工程低压电器施工及验收规范》GB50254-1996；
《建筑电气工程施工质量验收规范》GB50303- ；
《电气装置安装工程高压电器施工与验收规范》GBJ147-1990；
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990；
《电气装置安装上程母线装置施工及验收规范》GBJ149-1990；
《电力装置的继电保护和自动装置设计规范》GB50062-1992；
《电测量及电能计量装置设计技术规程》DL/T5137- ；
《电力系统调度自动化设计技术规程》DL/T5003- ；
《35-110kV变电所设计规范》GB50059-92；
《建筑物防雷设计规范》GB50057-1994；
《继电保护和安全自动装置技术规程》GB14285- ；
《电力工程电缆设计规范》GB50217- ；
《供配电系统设计规范》GB50052-1995；
《35kV-11OkV无人值班变电所设计规程》DL/T5103-99；
《变电站总布置设计技术规程》DL/T5056- ；
《交流电气装置的过电压保护和绝缘配合》DL/T620-97；
《交流电气装置的接地》DL/T621-97；
《高压/低压预装箱式变电站选用导则》DL/T537- ；
《多功能电能表》DL/T614- ；
《并联电容器装置设计规范》 GB50227-1995；
《电气装置安装工程电气设备交接试验标准》GB50150- ；
《电气装置安装工程旋转电机施工及验收规范》GB50170- ；
《电气装置安装工程蓄电池施工及验收规范》GB50172-1992；
《建筑电气工程施工质量验收规范》GB50303- ；
《电力建设施工及验收规范第5 部分》热工仪表及控制装置篇
DL/T5190.5- ；
《火电工程调整试运质量检验及评定标准》建质[1996]111号；
《模拟量控制系统负荷变动试验导则》建质[1996]40号；
《工程建设标准强制性条文》（电力工程部分）建设部 建标[ ]241号； 电网对光伏电站110kV升压变电所的调度自动化、遥测、遥控、遥信的相关
规定。
3、有关光伏电站的标准和规程、规范

《晶体硅光伏（PV）方阵I-V特性的现场测量》GB/T18210-
《地面用光伏（PV）发电系统概述和导则》GB/T18479-
《地面用薄膜光伏组件设计鉴定和定型》GB/T18911-
《光伏系统并网技术要求》GB/T19939-
《光伏发电站接入电力系统技术规定》GB/Z19964-
《光伏（PV）系统电网接口特性》GB/T 6-
《光伏（PV）组件安全鉴定第1部分：结构要求》GB/T 7.1-
《光伏系统性能监测测量、数据交换和分析导则》GB/T20513-
《光伏系统功率调节器效率测量程序》GB/T20514-
《太阳光伏能源系统术语》GB/T2297-1989
《光伏器件第1部分:光伏电流-电压特性的测量》GB/T6495.1-1996
《光伏器件第2部分:标准太阳电池的要求》GB/T6495.2-1996
《光伏器件第3 部分:地面用光伏器件的测量原理及标准光谱辐照度数据》
GB/T6495.3-1996
《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》GB/T6495.4-1996
《光伏器件第5部分:用开路电压法确定光伏(PV)器件的等效电池温度(ECT)》
GB/T6495.5-1997
《光伏器件 第7 部分：光伏器件测量过程中引起的光谱失配误差的计算》
GB/T6495.7-
《光伏器件第8部分:光伏器件光谱响应的测量》GB/T6495.8-
《光伏器件第9部分：太阳模拟器性能要求》GB/T6495.9-
《地面用晶体硅光伏组件设计鉴定和定型》GB/T9535-1998
《太阳光伏能源系统图用图形符号》SJ/T10460-1993
《光伏（ＰＶ）发电系统过电保护－导则》SJ/T11127-1997
《光伏器件第6部分：标准太阳电池组件的要求》SJ/T11209-19994、国家及电力行业有关建设项目的法规、规定
《建设项目环境保护管理条例》，1998 国务院令第253 号；
《建设项目竣工环境保护验收管理办法》，国家环保总局第13 号令；
《环境影响评价技术导则 声环境》HJ/T2.4-1995；
《声环境质量标准》GB3096- ；
《工业企业设计卫生标准》GBZ1- ；
《环境空气质量标准》GB3095-1996；
《地表水环境质量标准》GHZB1-1999；
《农田灌溉水质标准》GB5084- 中的水作物标准；
《工业企业厂界环境噪声排放标准》GB12348- ；
《建设工程文件归档整理规范》GB/T50328- ；
《基本建设项目档案资料管理暂行规定》国档发[1988]4号；
《科技档案案卷构成的一般要求》GB/T11822- ；
《电力工业企业档案分类规则及分类表》能源办(1991)231号文；
《国家重大建设项目文件归档要求与档案整理规范》（DA/T28- ）；
《建设工程安全生产管理条例》 年11月24 日国务院393 号令；
《电力建设工程施工技术管理导则》；
《建设工程质量管理条例》 国务院 年1 月30 日发布279 号令；
《工程建设重大事故报告和调查程序规定》建设部令 第3 号；
《实施工程建设强制性标准监督规定》 建设部令 第８１号；
《电力建设工程质量监督规定》（ 版）；
《电力建设文明施工规定及考核办法》；
《电力建设消除施工质量通病守则》；
《电力建设施工及验收技术规范》；
《电力工业技术管理法规（试行）》(80)电技字第26号；
《电业生产事故调查规程》国家电力公司 国电发[ ]643号；
《电力设备监造技术导则》DL/T586- ;
《电力建设文明施工规定及考核办法》电力工业部1995-09-06；
《建设工程质量监督规定》；
《国家计委关于基本建设大中型项目开工条件的规定》计建设[1997]352 号；
《建设工程监理规范》GB50319- ；
《建设工程项目管理规范》GB/T50326- 。

1.1.5 技术先进性
技术进步是降低光伏发电成本，促进光伏产业和市场发展的重要因素。几十年
来围绕着降低成本的各种研究开发工作取得了辉煌成就，电池效率不断提高。单晶硅电池的试验室转换效率已经从20 世纪50 年代的6%提高到当前的24.7%，多晶硅电池的转换效率也达到了20.3%。除了采用新的工艺和材料对光伏电池本身进行改进 之外，采用适当的控制方式对光伏系统进行控制，使其能够更高效的利用太阳能也是未来发展的一个重要趋势。
光伏发电自动跟踪技术就是利用控制方法对光伏发电系统进行控制，使光伏电池 板始终对准太阳，以提升发电系统的效率。未来的太阳跟踪装置应采用全自动跟踪。全自动太阳跟踪装置采用地平坐标系和双轴跟踪原理，机构设计朝着高灵活性、多维、大范围跟踪角度方向发展，用有限的光伏电池板接收更多的太阳辐射能量，降低光伏发电的成本。控制采用光、机、电一体化技术，经过对太阳光强弱的检测，实现对太阳的全自动跟踪。
跟踪系统常采用推杆式跟踪和旋转式跟踪，由于在青海晚上气温比较低，推杆处 容易冻住，影响跟踪系统的正常运行，旋转式跟踪相对故障率小些，维护也容易些。在对实际跟踪方式设计时考虑到当期气候条件以及成本与占地问题等，本方案选择国际上流行的、先进的斜单轴旋转式跟踪，具体是经过跟踪系统的太阳位置及斜单轴转动角度运算器对任一时刻太阳位置的进行判断，采用天文方法计算太阳运行轨迹，从而计算斜单轴系统的转动角度，然后经过控制系统控制转动电机进行角度转动。结合当地气候，在具体跟踪系统设计时考虑到了当地最大风速、温度、控制精确度、运行状况监控等因素。
1.1.6项目总体要求
1.1.6.1、总则
1.1.6.1.1 工程设计、设备制造、建筑安装、调试试验及总承包项下的其它工作应满足 国家现行规程、标准和规范。总承包合同签订后，国家新颁布的与本工程有关的强制性标准、规程和规范，同样适用于本工程；总承包合同签订后，国家新颁布的非强制性标准、规程和规范，承包商与业主双方协商后确定是否适用。
1.1.6.1.2 为确保涉及工程质量的活动均符合有关规定，应按ISO9001： 的要求建 立质量管理体系，所有与工程质量有关的活动应按体系的要求运转。同时，按现行有关标准，建立分级验收制度，配备合格的各级检验员在规定的环节检验、试验，保证合格的产品进入下道工序。
我方严格按总承包合同约定的范围和要求建设，工程建设全面执行国家和电力行 业颁布的有关规范、标准及要求。工程建设质量满足总承包合同规定的规范标准和原电力部颁发的《火电施工质量检验和评定标准》及《电力建设施工及验收技术规范》要求，土建分部分项工程质量优良率95%以上，安装分部分项工程质量优良率98%以上。
我方应创电力行业一流的安全文明施工现场。杜绝人身死亡事故，不发生人身重 伤、群伤事故，不发生重大机械和设备损坏事故，不发生重大火灾事故，不发生负主要责任的特大交通事故，不发生重大垮塌、职业伤害和重大环境污染事故，全员年度轻伤负伤率控制在5‰以内。
1.1.6.1.3 项目按照《光伏系统并网技术要求》投产。

1.1.6.1.4 系统性能试验应达到设计标准和主设备合同约定的标准： 性能试验测定的功率曲线应达到主设备确定的功率曲线。
1.1.6.1.5 施工现场中间检查
我方在规定的时间内向业主提交本项目的《质量计划》我方应允许业主在合理的时间对设备和重要材料，在进场前进行检验和试验。我方在制造设备期间应执行综合的检查和试验计划，以保证产品质量。对于关键的重要设备，拟定业主参与见证设备清单，业主据此参与见证。
1.1.6.2 保险
合同签订后60 天,我方向业主提交保险方案；保险单复印件需提交业主备案。双方各自负担的保险如下：
业主负责的保险： 业主雇员和其它业主人员的人身险；业主雇员和其它业主人员的车辆险。
承包商负责的保险，包括但不限于： 总承包合同范围内的建筑安装一切险；第三方责任险；承包商车辆险。

1.2 太阳能资源
1.2.1 场址自然环境要求

场址及周围区域范围内，降水量少，晴天多；空气洁净、透明度好，日照时间长，太阳能资源丰富。
1.2.2 太阳能资源分析
1.2.2.1 参考站的选择
参考站的选择，须使其太阳辐射观测数据对工程具有参考性，差异最小，具有替代性。考虑到太阳辐射主要取决于天文总辐射量和大气条件，以下围绕天文总辐射量和大气条件两方面进行详细分析，比选参考气象站。
A）基本比较数据

1、维度；
2、海拔；
3、距离。
B）天文总辐射量比较
根据气象行业标准QX/T89- 《太阳能资源评估方法》，在同一日内，日天文总辐射量取决于地理纬度变量φ，其它参数均为定值。
C）大气条件比较大气条件主要受大气厚度、气候、天气、人类活动等影响。
1.2.3外部环境对电池组件的影响
根据以下气象参数分析光伏电场外部环境对电池组件的影响。

序号
项目
单位
观测数值
1
雾日数
日

2
冰雹日数
日

3
雷暴日数
日

4
降雪日数
日

5
最大积雪深度
cm

6
年均降水量
mm

7
最大冻土深度
cm

8
沙尘暴日数
日

9
最大风速
m/s

11
主导风向
代码

12
最近盐碱地距离
km

13
最大相对湿度
%

14
极端最高气温
度

15
极端最低气温
度

A) 雾
B) 冰雹
按GB/T9535-1998《地面用晶体硅光伏组件设计鉴定和定型》国标中的冰雹试验，光伏组件能承受25mm直径的冰球以23.0m/s的速度撞击11个位置不损坏。
C) 雷暴
要避免直击雷和感应雷的影响。
D) 降雪
在运行中可经过及时清扫来避免对电池组件发电的影响。在结构设计荷载组合时，将考虑雪荷载。
E) 降水
降水影响日照时数，减少光伏电场发电量。设计还应考虑组件清洁措施。
F) 冻土
冻土影响组件地下设施，包括地下管线、地基基础等。
G)沙尘暴
沙尘暴是中国北方地区较为常见的一种灾害性天气现象。
有研究得出，沙尘颗粒的粒径大小和质量决定沙尘颗粒的运动型态。在平均风速15m／s的风力吹扬下，粒径0.1mm的很细砂颗粒在空中悬浮的时间仅为0.3-3秒；0.01 毫米以下的粉粒能在大气中被抬升到700 米-77 公里的高度，呈悬浮状态 搬运飘移，从而呈现为一般所说的沙尘暴。由此可见，沙尘暴中主要颗粒的粒径一般在0.1mm以下，对电池组件的影响，主要是覆盖电池组件表面钢化玻璃上，易蒙 蔽光线、使钢化玻璃透光性降低，从而降低电池组件发电能力。
设计应考虑太阳电池除尘措 施。
H)大风
大风的影响主要是在电池组件背面形成上扬力及卷起砂砾磨蚀组件表面盖板。
为降低大风的影响，组件布置时应在组件之间留有一定的过风缝。结构荷载组合时，需考虑风荷载。
大风卷起砂砾磨蚀组件的情形，作为探讨性提出，经过具体证据或分析，最终衡量对电池组件的实际影响。 砂砾磨蚀的对象是电池组件上盖板。标准组件的上盖板材料主要是低铁超白钢化玻璃，有些也采用聚碳酸酯、聚丙烯酸类树脂等。
从物理硬度上分析，砂砾是能够磨蚀太阳电池钢化玻璃的。有研究表明，大风中颗粒的运动状态，与颗粒质量、粒径及风速有关。为避免粗砂影响，光伏电场主导风向的边界处不宜设置栅栏，建议设置围墙。围墙可抵御粗砂向光伏电场移动，围墙外侧积砂时，在运行中考虑定期清理。
I) 盐碱侵蚀
盐碱侵蚀作为探讨性提出，经过具体证据或分析，最终衡量对电池组件的实际影响。
太阳电池组件表面钢化玻璃的主要成分是硅化物，能够与强酸、强碱进行离子置换反应。
离子置换反应的化合条件，是化合物呈熔融状态和溶液状态，一般固体与固体化合物之间，不发生离子置换反应。
玻璃的融化温度一般约600 度，光伏电场不具备融化温度条件，熔融状态的反应不作考虑。
J) 极端环境温度
环境温度变化，将引起电池工作温度变化。电池工作温度的变化直接影响太阳电池组件的电流、电压及功率。一般规律是电池工作温度上升时，电池电流上升、 电压下降、功率下降。
光伏电池组件选型时，应在极端环境温度条件下，电池温度都在可运行范围内。
在极端环境温度下，光伏电池阵列的输出电压可能超出逆变器最大功率跟踪功 能正常运行的电压范围，使光伏系统发电量受到严重影响。为此，光伏电池阵列的输出电压应设计合理，避免极端环境温度的影响。

太阳能资源稳定程度等级

太阳能资源稳定程度指标
稳定程度
<2
稳定
2-4
较稳定
>4
不稳定

1.3 太阳能光伏发电系统设计
1.3.1 太阳能电池组件参数

注：技术参数以甲方确定的最后参数为准。

1.3.2 逆变器的参数
逆变器的配置，以适应户外运行为宜，以节省土建投资。同时，逆变器还应具有以下功能：
1）适应现场多年环境温度；
2）适应现场户外平均相对湿度；
3）适应现场海拔高度，绝缘、载流量等需修正；
4）采用最大功率跟踪技术，跟踪电压范围要宽、最大直流电压要高；
5)提供人机界面及监控系统；
6)具有极性反接保护、短路保护、孤岛效应保护、过温保护、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网过欠压、电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能（对地电阻监测和报警功能）等，并相应给出各保护功能动作的条件和工况（即何时保护动作、保护时间、自恢复时间等）；
7)交直流侧均具有防浪涌保护功能；
8)完全满足《国家电网公司光伏电站接入电网技术规定（试行）》的要求，具有低电压穿越功能，可调有功功率，交流电流谐波不超过允许值。
1.3.3布置原则
大型独立光伏电场组件的布置，一般经过光伏阵列的分区、分级排布来实现。分

区以光伏电场箱式变压器为对象，把光伏电场划分为若干个相对独立的交流发电子系统，本工程中光伏阵列按1MW为单元分区。分级是在每个分区内，对太阳电池组 件阵列进行分级，汇流箱下辖一级光伏阵列，汇流柜下辖二级光伏阵列。本光伏电场组件的布置，按下述顺序说明：
分析、比选、确定逆变分区容量，确定分区范围。 分析电池工作温度、得出实际电池工作电压，结合逆变器最大功率跟踪电压范围，确定光伏电场串联回路电池组件数量。 确定一级光伏阵列的组成。首先与电池组件安装孔、接线盒位置相结合，确定串联回路电池组件的排布方向；其次结合电池阵列的运行、清洁的便利性，考虑一级光伏阵列涵盖的串联回路数量。
结合一级光伏阵列功率、分区逆变器功率，确定分区内一级光伏阵列的数量；结 合阴影分析提出阵列间距，确定分区内一级光伏阵列的排布。最终在整体光伏电场布局范围内，进行二级光伏阵列的布置。

1.4 电气
1.4.1 建设规模
保证满足发电容量。
1.4.2电力接入系统
光伏电场发出的电能经逆变,升压,汇流后接入升压站母线段。
1.4.3电气设备布置
箱式变位于各光伏阵列内靠近逆变器附近布置。开关柜布置在配电室。
1.4.4过电压保护,绝缘配合及接地主、辅建（构）筑物的防雷保护设施按《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）的规定设置。
1.4.4.1 操作过电压及其保护
在配电设计中，选用真空断路器作为操作设备，为抑制截流以及其它过电压，采用无间隙的氧化锌避雷器作为过电压保护器。
1.4.4.2 绝缘配合电气设备绝缘配合按《交流电气装置的过电压保护和绝缘配合》
（DL/T620-1997）的规定执行，按照系统出现的各种电压和保护装置的特性来确定设备的绝缘水平,室外电气设备选型按III 级污秽条件选型。
1.4.4.3 防雷接地
升压站经过热镀锌接地扁钢连接至室内接地网。
光伏电场各光伏阵列箱式变及逆变器设置局域接地网,局域水平接地网水平接 地体为热镀锌接地扁钢。箱式变及逆变器设置局域接地网工频接地电阻宜不大于4Ω。
1.4.5电缆构筑物及敷设方式
采用电缆沟、电缆穿管及直埋等相结合的电缆敷设方式。
1.4.5.1 电缆选型
根据《电力工程电缆设计规范》的规定，电力电缆采用阻燃型交联聚乙烯绝缘电缆。
1kV动力电缆和控制电缆选用阻燃型聚氯乙稀绝缘电缆，部分重要回路如消防、 直流、计算机监控等回路采用耐火电缆。
电缆载流量应考虑敷设环境因素的影响。
1.4.5.2 电缆防火设施
采用阻燃电缆和电缆构筑物分区封堵相结合的防火原则。并采取如下防火措施：动力电缆与控制电缆分层敷设；在电缆沟的进入房间的位置设置防火墙；对电缆孔洞采取封堵措施。
电缆截面选择多层多根的敷设条件进行载流量校验。装设适应现场环境条件，性能可靠的火灾检测及报警装置。
1.4.6监控及二次线
1.4.6.1 概述
升压站包含配套的计算机监控系统、远动系统、直流系统、不间断电源、电能量计费系统、火灾报警系统、光伏部分计算机监控系统、站内通讯系统、视频监控系统。
全站采用综合自动化方式设计，全站将保护、测量、控制、远动等综合考虑， 设置微机综合自动化系统。站内设有电气电子设备间，其中布置有测控屏、主变保护屏、线路保护屏，综合屏、电度表屏、直流充电及馈电屏、通信屏等。
1.4.6.2 监控系统主要设计原则
升压站监控系统采用成熟先进的计算机监控系统。计算机监控系统采用分层分
布式双层以太网的网络拓扑结构，站控层设备及功能适当简化。计算机监控系统完成对电站内所有设备的实时监视和控制，远动数据传输设备冗余配置，计算机监控主站及远动数据传输设备信息资源共享，不重复采集。 保护动作及装置报警等重要信号采用硬接点方式输入测控单元。 计算机监控系统具备防误闭锁功能，能完成全站防误操作闭锁。全站配置公用的GPS 对时系统，主时钟源按双重化配置。计算机监控系统有与电力调度数据专网的接口，软、硬件配置应能支持联网的网络通信技术以及通信规约的要求。向调度端上传的保护、远动信息按现有相关规程执行。 计算机监控系统的网络安全应严格按照电力监管会 5号令《电力二次系统安全防护规定》执行。

1.4.6.3 直流系统
直流系统采用单母线接线，电压220V，配置一组阀控式密封免维护铅酸蓄电池,蓄电池组容量按2h 放电时间考虑，单组容量为300Ah，并配置一套高频开关充电电源。
1.4.6.4 交流不停电电源系统
配置交流不停电电源(UPS)系统，采用逆变电源方式，UPS为变电站内计算机监控系统、电能计费系统、火灾报警系统及通信 设备等重要设备提供电源。
1.4.6.5 电能量计费系统
站内装设电能采集装置，应满足省中调电能计费系统接口要求，该装置能方便接入省网主站系统。计量采用多功能交流电能表计，精度为0.2S级,可同时计量正、反向有功电量、感性、容性无功电量,并能分时计费.表计具有串行通信接口及负荷控制接口,可实现远传。
1.4.6.6 火灾报警系统
站内采用微机型火灾报警系统, 装于电气电子设备间。在电气电子设备间、配电装置室、站用电室、办公室及宿舍等处装设有感烟探测器, 遇有火灾,发信号至报警控制器。
1.4.6.7 光伏部分计算机监控系统
光伏部分监控系统经过群控器实现多路逆变器的并列运行。群控器控制多台逆
变器的投入与退出，具备同步并网能力，具有均分逆变器负载功能，可降低逆变器低负载时的损耗，并延长逆变器的使用寿命。监控系统经过群控器采集各台逆变器的运行情况。
监控系统将所有重要信息远传至相关部门，监控系统可连续记录运行数据和故 障数据。
1.4.6.8 视频监控系统
光伏电场设置视频监控系统一套，其监控范围为屋外光伏组件、逆变器、配电
间及其它重要电气设备等。

1.4.7保护配置
1）微机线路保护测控装置设过电流保护、零序过电流保护，为了便于事故分 析，保护测控装置应具备故障录波功能，用以记录线路的电流、电压波形及保护动作量。保护测控装置经过以太网将所有信息上传至升压站监控系统。
2）升压箱变设置高温报警、超温跳闸保护、过流保护，动作后跳低压侧开关。箱变高低压开关柜刀闸位置、保护动作、变压器非电量等信息经过电缆硬接点方式上传至开关站监控系统。
3）逆变器保护装置由逆变器成套，安装于逆变器控制柜内。保护配置有相间 短路电流速断保护、单相接地短路保护、逆功率保护、过负荷保护、低电压保护、 防孤岛效应保护、温度保护。所有信息上传至光伏电场计算机监控系统及升压站监控系统。
4）光伏电场汇流箱直流塑壳开关采用开关自带的过电流模块进行保护。信号 经过汇流箱组串监控单元上传至光伏电场计算机监控系统及升压站监控系统。
5）380V框架断路器配智能脱扣器，由断路器自带的速断和过负荷保护。380V 塑壳断路器采用断路器自带的过电流模块进行保护。重要的开关量经过电缆硬接点 方式上传至升压站监控系统。
1.4.8 抗干扰措施
应执行部颁“反措要点”中提出的有关静态保护抗干扰措施，所有二次电
缆均选用屏蔽性能优越的电缆。

1.5 土建
1.5.1 设计主要技术数据
地震基本设防烈度
设计基本地震加速度值
地震动反应谱特征周期
基本风压值为(50 年一遇)
基本雪压值为(50 年一遇)
太阳电池光板安装结构安全等级
结构重要系数
建筑场地类别
场地土类型
1.5.2 主要建筑材料
1.5.2.1 混凝土
基础：C25，C30，垫层：C10现浇构件：C25，C30，C40细石混凝土：C35，C45
1.5.2.2 墙体材料
墙下条形基础采用240mm厚MU10普通烧结砖，M5混合砂浆。
1.5.2.3 水泥
42.5 Mpa 普通硅酸盐水泥、矿渣水泥、抗硫酸盐水泥。
1.5.2.4 钢材
受力钢筋：Ⅱ级（HRB335），直径12mm-直径32mm
Ⅰ级（HPB235），直径6mm-直径20mm
型钢： Q235,Q345钢，如角钢、槽钢、扁钢等。
1.5.2.5 焊条
E43xx，E50xx
1.5.2.6 止水带
橡胶止水带
1.5.3 设计采用的主要规程、规范

《变电所建筑结构设计技术规定》NDGJ96-92
《建筑结构荷载规范》GB50009- （ ）
《混凝土结构设计规范》GB50010-
《钢结构设计规范》 GB50017-
《建筑抗震设计规范》GB50011- ( )
《电力设施抗震设计规范》GB50260-96
《建筑地基基础设计规范》GB50007-
《建筑设计防火规范》GB50016-
《盐渍土地区建筑规范》SY/T0317-97
《太阳光伏电源系统安装工程设计规范》CECS84:96
其它现行国家标准、规范
1.5.4 建（构）筑物抗震分类和抗震设防原则 根据《建筑抗震设计规范》（GB50011－ ）、《火力发电厂土建结构设计技术规定》（DL5022-93）的规定，工程建（构）筑物抗震等级为乙类建（构）筑物的 有：综合办公楼、中控楼、配电室，综合水泵房，太阳能电池支架等。其地震作用应符合地区抗震设防烈度的要求。
1.6 暖通及消防、给排水
1.6.1 通风及空气调节
1.6.1.1 设计范围
工程暖通专业设计范围为逆变器室供暖、通风。
1.6.1.2 设计依据
1.6.1.2.1室外设计参数采用气象台站的多年统计资料：
冬季供暖室外计算温度：

冬季通风室外计算温度：

冬季空调室外计算温度：

极端最低温度：

日平均温度低于+5℃的天数：

冬季室外平均风速：

冬季室外大气压力：

最大冻土层深度：

夏季通风室外计算温度：

夏季空调室外计算温度：

空气调节日平均温度：

极端最高温度：

最热月平均相对湿度：

夏季室外平均风速：

夏季室外大气压力：

年平均温度：

1.6.1.2.2 室内设计参数


各房间室内设计参数 表1.2-1

序号
房间名称
温度（℃）
相对湿度%
夏季
冬季
夏季
冬季
1
逆变器室
<40
≥5

1.6.1.2.3 规程规范
《火力发电厂采暖通风与空气调节设计技术规程》DL/T5035-
《采暖通风与空气调节设计规范》GB 50019-

《火力发电厂与变电所设计防火规范》GB50229-
1.6.1.3 供暖
逆变器设备自带电加热系统，无需另外考虑供暖。
1.6.1.4 通风、降温
逆变器设备室自带轴流风机用于室内降温，使室内温度不高于40℃。事故排风 量按不少于12次/小时设计，通风机兼作事故排风机。设置通风器保证逆变器室进 风。
1.6.1.5 负压吸尘
为保证太阳能光伏组件的表面透光度，按需配备移动式真空吸尘车。
1.6.2 消防
1.6.2.1 消防总体设计
1.6.2.1.1消防系统可采用如下消防系统： a.室内外水消防系统（升压站区内）b.移动式化学灭火器（升压站及光伏列阵区）
1.6.2.1.2 消防设计的主要原则 贯彻“预防为主、防消结合”的方针，结合实际情况设置消防系统，加强站区自身的防范力量。设计严格尊从国家消防条例、规范，采用行之有效的、先进的防火、 灭火技术，做到保障安全、方便使用、经济合理。
1.6.2.1.3 机电消防设计 主要高压电器设备选择时，选用无油化设备。断路器选择六氟化硫断路器、真空断路器。重要回路电缆选用耐火电缆。在电缆设施设计中考虑防火设施，电缆敷设完成后对空洞进行封堵，加装防火墙、防火隔板。

1.6.2.1.4 消防总体设计
升压站总平面布置设置消防通道，保证建筑物间距满足防火规程要求。
1.6.2.2 建（构）筑物消防设计
根据建筑物与构筑物在生产过程中的火灾危险性分类及最低耐火等级进行设计1.6.2.3（构）筑物移动灭火器设置
依据有关消防规定，配置干粉或二氧化碳灭火器，在主变压器及高压电抗器旁配置推车式干粉灭火器和沙箱及消防铲，在光伏列阵区各汇流箱旁设置干粉灭火器。
1.6.2.4 防供电与事故照明站内电缆设施主要采用电缆沟（隧）道。按有关规程、规定对电缆隧道及电缆沟内设置电缆防火阻燃设施；电缆敷设完成后所有的孔洞均使用防火堵料进行封堵。
1.6.2.5 风空调系统的防火设计
逆变器室内设置事故排风兼做通风机使用。
1.6.2.6 火灾报警及控制系统
根据《火灾自动报警系统设计规范》（GB50116-98）及《火力发电厂与变电站 设计防火规范》（GB50229- ）的有关规定，设置一套火灾自动报警系统。控制系统采用总线制，报警与联动控制总线。在主控制室设置火灾报警区域控制器，火灾报警区域控制器上设有启动消防泵的后备手操；在配电室、电气电子设备间、10KV
