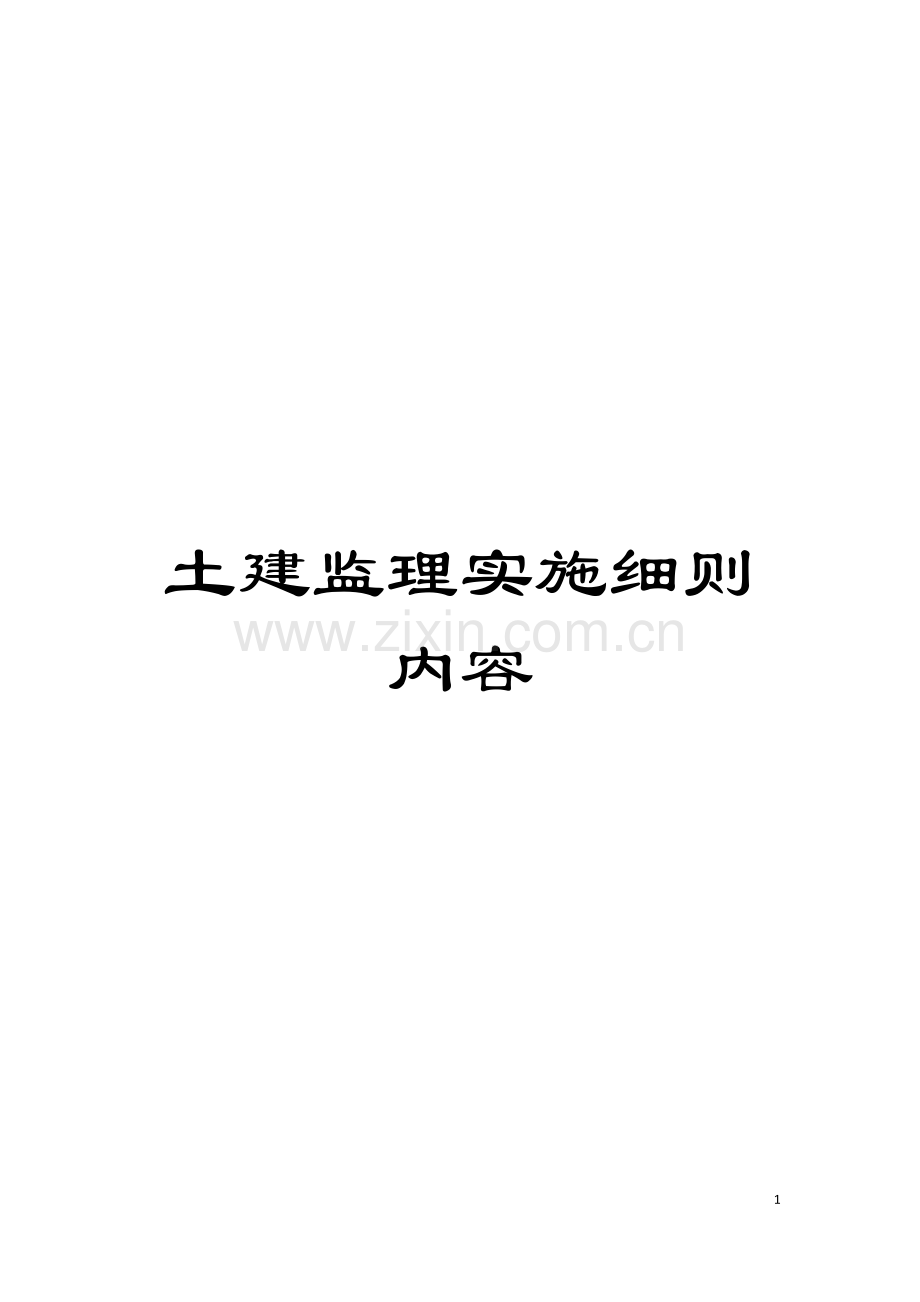

土建监理实施细则内容.doc

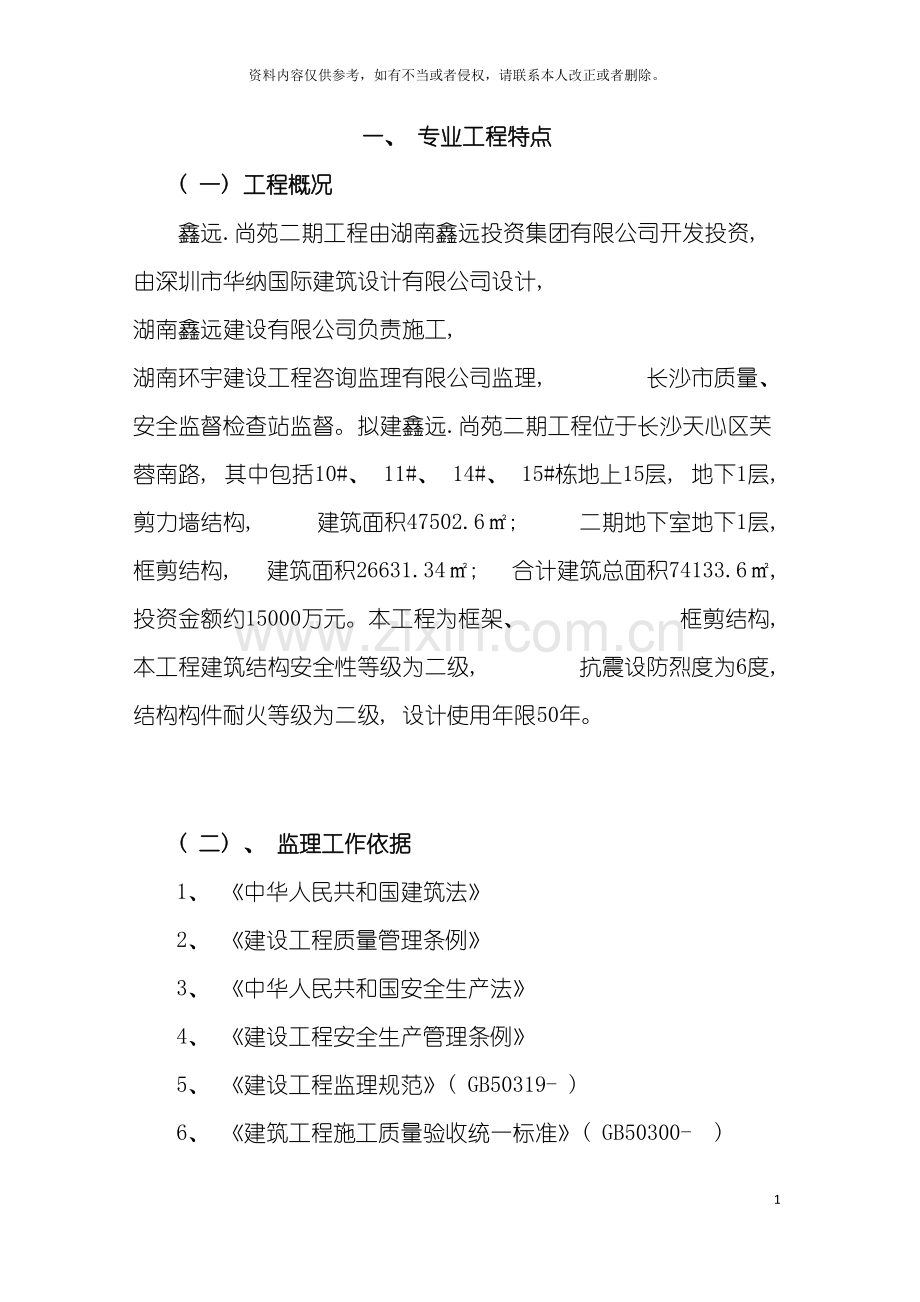

土建监理实施细则内容65资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。一、 专业工程特点( 一) 工程概况鑫远.尚苑二期工程由湖南鑫远投资集团有限公司开发投资, 由深圳市华纳国际建筑设计有限公司设计, 湖南鑫远建设有限公司负责施工, 湖南环宇建设工程咨询监理有限公司监理, 长沙市质量、 安全监督检查站监督。拟建鑫远.尚苑二期工程位于长沙天心区芙蓉南路, 其中包括10#、 11#、 14#、 15#栋地上15层, 地下1层, 剪力墙结构, 建筑面积47502.6; 二期地下室地下1层, 框剪结构, 建筑面积26631.34; 合计建筑总面积74133.6, 投资金额约15000万元。本工程为框架、 框剪结构, 本工程建筑结构安全性等级为二级, 抗震设防烈度为6度, 结构构件耐火等级为二级, 设计使用年限50年。( 二) 、 监理工作依据1、 中华人民共和国建筑法2、 建设工程质量管理条例3、 中华人民共和国安全生产法4、 建设工程安全生产管理条例5、 建设工程监理规范( GB50319- ) 6、 建筑工程施工质量验收统一标准( GB50300- ) 7、 建筑地基基础工程施工质量验收规范( GB50202- ) 8、 砌体工程施工质量验收规范( GB50203- ) 9、 混凝土结构工程施工质量验收规范( GB50204- ) 10、 钢结构工程施工质量验收规范( GB50205- ) 11、 屋面工程质量验收规范( GB50207- ) 12地下防水工程质量验收规范( GB50208- ) 13、 建筑地面工程施工质量验收规范( GB50209- ) 14、 建筑装饰装修工程质量验收规范( GB50210- ) 15、 建筑给水排水及采暖工程施工质量验收规范( GB50242- ) 16、 建筑电气工程施工质量验收规范( GB50303- ) 17、 电梯工程施工质量验收规范( GB50310- ) 18、 智能建筑工程施工质量验收规范( GB50339- ) 19、 建设工程强制性条文、 标准20、 湖南省其它有关建设工程的法律、 法规、 强制性标准、 规章、 规程和规范性文件21、 建设工程委托监理合同22、 建设工程承( 分) 包合同( 包括协议书、 招投标文件和工程预算书) 23、 监理规划23、 建设单位提供的本项目的地质勘察报告、 设计施工图纸和其它工程建设文件24、 图纸会审纪要、 设计变更、 工程变更洽商记录、 工程技术核定单等及其它补充文件25、 建设工程的各种标准、 图集26、 建设单位对监理工作的其它指令性文件 (三)本工程的专业特点1、 工程环境: 该工程南面紧靠河浜, 水和自然地面基本持平, 场地地面低平, 土方回填较多; 地下室基础承台底标高为-400m, 地下降水工作量较大。2、 建筑特点: 该工程范围内有主建筑六层框架办公楼一幢, 门卫及配电房一座, 水泵房一座及地下水池一座。区内道路为二灰结石基层, 沥青混凝土面层。设计总建筑面积为7047, 其中办公楼建筑面积为6879( 其中地下室建筑面积为394) , 层数为地下一层, 地上 6层, 总高度228m。建筑层高为: 地下室30m, 一层42m, 二六层36m。本工程室内0000高于室外地面600( 室外地面为033m) 。地下室防水等级为二级, 防水混凝土等级为S6。外墙做法为防水混凝土墙体上做20厚1: 25水泥砂浆找平层、 25厚聚乙烯泡沫挤塑保温板、 涂聚氨酯涂料三遍防水层厚15-18120厚、 花铺200g油毡一层、 20厚1: 25水泥砂浆保护层、 1: 3水泥砂浆砌永久性保护墙。本工程屋面防水等级为级, 该屋面为不上人屋面, 其做法为: 钢筋混凝土屋面板上做20厚1: 3水泥砂浆找平、 涂聚氨酯三遍防水层厚15-18, 四周卷起150高、 贴35厚挤塑聚苯乙烯保温层用胶粘剂粘牢( 全粘法) 、 20厚1: 125水泥砂浆、 40厚C20细石混凝土随捣随抹, 内配4150双向。建筑物外立面采用石材幕墙装饰, 办公楼局部为玻璃幕墙。窗及幕墙采用铝合金双层中空玻璃系统。内装饰做法: 项目部位做法地面大厅、 电梯厅10厚地砖干水泥擦缝卫生间810厚地砖干水泥擦缝实验室、 走道金刚砂面层做硬化处理地下室做法参见苏J02- -60楼面房间10厚1: 2水泥砂浆, 压实抹光卫生间、 食堂、 厨房810厚防滑地砖干水泥擦缝内墙卫生间5厚面砖白水泥擦缝200300内墙涂料一底二度顶棚白色内墙涂料二道3、 结构特点: 本工程的抗震设防烈度为7度, 抗震设防类别: 丙类。建筑结构安全等级: 二级。桩基安全等级: 二级。工程结构耐火等级二级。地基基础设计等级: 乙级。砌体质量控制等级: B级。建筑物场地类别: 级。环境类别: 基础A露天构件为二( a) 类/0000以上为一类。基桩为先张法预应力高强度混凝土管桩, 桩型为ZH1:PC-500( 100) A-C60-15、 15, 有效桩长300m, 总桩数215根。屋面: 结构找坡, 坡度为3。地下室结构: 墙厚( ) 底板厚( ) 顶板厚( ) 柱截面( ) 混凝土强度等级防水混凝土抗渗等级底板标高300400180600700C30S6-3000上部结构: 板厚( ) 柱截面( ) 混凝土强度等级一层; 180二六层: 120屋面层: 120600700600600500500地下室底板及侧墙: S6抗渗混凝土。承台、 地梁、 柱、 梁、 板、 楼梯、 电梯井: C30。构造柱、 过梁、 压顶、 女儿墙: C25。钢筋为HPB235级、 HRB335级、 HRB400级三种。砌体: 0000以下用M10水泥砂浆砌筑Mu10粘土砖; 0000以上填充墙用M75水泥砂浆砌筑不小于A35级混凝土空心小砌块。外墙填充墙采用混凝土小型空心砌块砌体, 内墙采用加气混凝土砌块。二、 监理工作流程1、 质量控制基本程序: 开工准备承包单位提交开工申请单监理工程师审查开工申请工序完工, 承包单位自检合格承包单位填报工序质量报验单监理人员检查验收工序质量分项、 分部工程完成承包单位提报分部分项工程质量验收表监理工程师审查、 核验否是是是进行工程施工批准? 质量合格? 监理工程师签批工程质量验收单合格? 确认、 签署分部分项工程质量验收表2、 工程材料、 构配件质量控制流程: 承包单位填报”材料( 构配件) 、 设备进场使用报验单”审核质量保证资料到厂家考察必要的抽检试验报建设单位审批承包单位另选、 另报不合格监理工程师审核合格产品进场、 承包单位检查验收并进标示建设单位批准承包单位采购合格的材料合格不合格清退出场监理工程师对进场材料进行抽检并核查质量保证书、 见证取样送检监理工程师审查签认、 同意使用3、 工程测量质量控制流程: 承包单位报送测量仪器及检定证书监理工程师检查检定证书通知承包单位将仪器、 钢尺送计量器具鉴定部门鉴定无有承包单位校测基准点、 水准点监理人员复核控制基准点、 水准点建筑物定位、 放线及复核监理工程师审核施工测量控制网方案不同意承包单位重新修改方案监理工程师监测施工测量控制网承包单位制定施工测量控制网方案审核结果同意承包单位测设施工测量控制网不合格承包单位重新测设控制网监测结果合格检查结果4、 钢筋工程质量控制流程: 承包单位提报钢材进场使用报验单监理工程师审查验收、 见证取样送检承包单位重新采购、 重新报验不合格检验结果合格进场挂牌堆放; 钢筋加工制作承包单位检查钢筋制作质量监理工程师检查焊工上岗证: 试焊监理工程师检查钢筋焊接情况: 取样送检承包单位、 监理工程师焊接返工承包单位不合格结果合格返工或整改承包单位钢筋绑扎、 预埋件验收承包单位、 监理工程师不合格验收结果合格签署隐蔽工程验收单监理工程师5、 模板工程质量控制流程: 签认、 同意进入下道工序监理工程师验收结果合格整改至合格, 重新报验承包单位模板体系验收监理工程师支撑系统、 模板的安装、 校正及自检承包单位审批模板工程施工方案监理工程师轴线、 标高、 截面的验收监理工程师整改、 重新报验承包单位不合格验收结果合格不合格6、 混凝土工程质量控制流程: 原材料准备、 检验承包单位、 监理工程师施工机具准备检查承包单位、 监理工程师混凝土配合比试验、 审核承包单位、 监理工程师熟悉图纸、 审查施工方案监理工程师返工承包单位隐检情况不合格合格混凝土搅拌、 运输、 浇捣、 养护承包单位拆模: 检查混凝土质量承包单位、 监理工程师缺陷修补承包单位有旁站监理监理人员缺陷无签认工序质量报验单监理工程师进入下道工序承包单位7、 砌体工程质量控制流程: 图纸会审承包单位、 监理工程师砌块、 砂浆用材料见证取样检验承包单位、 监理人员书面技术交底承包单位基层清理、 浇水、 找平承包单位砌筑施工承包单位放线定位、 立皮数杆承包单位对砂浆、 砌筑检查监理人员检查拉结筋、 预埋件位置、 数量、 规格承包单位、 监理人员砌体自检合格, 报验承包单位砌体检查验收监理工程师不合格返工、 整改承包单位结果合格同意、 签认砌体验收报告监理工程师8、 屋面工程质量控制流程: 填写开工申请表、 提交施工组织设计、 技术措施承包单位审核开工报告, 审查施工组织设计、 技术措施监理工程师不同意同意结果施工作业承包单位质量报验承包单位现场检查、 细部构造旁站监理监理人员不合格返工处理承包单位结果合格同意验收监理工程师9、 地面与楼面工程质量控制流程: 熟悉图纸、 审查施工方案监理人员基层处理承包单位弹线、 测量标高承包单位监理复核验收进行工程施工承包单位验收质量监理工程师返工至合格承包单位不合格验收结果同意验收监理工程师合格10、 门窗工程质量控制流程: 施工准备、 填报开工申请表承包单位审核开工申请监理工程师审核结果不同意同意开工、 门窗制作、 门窗安装承包单位质量报验承包单位现场检查, 并抽样检测监理人员不合格返工或调换承包单位结果合格同意验收监理工程师熟悉图纸、 标准图集、 质量验收标准监理人员11、 装饰工程质量控制流程: 填写开工申请表、 提交施工组织设计、 技术措施承包单位审核开工报告, 审查施工组织设计、 技术措施监理工程师不同意结果同意检查施工质量监理人员进行工程施工填报工序质量报验承包单位现场检查, 并抽样检测监理人员不合格返工或调换承包单位合格检查结果同意验收监理工程师三、 监理工作控制目标及控制要点( 一) 监理工作控制目标: 本工程为优质主体结构、 安全文明工地。( 二) 地基及基础工程质量的控制要点1、 施工测量的质量控制测量前的准备工作检查测量仪器、 钢尺、 经纬仪、 水准仪等测量器具检定、 检校其是否合格, 以保证其观测精度。校测水准点和校测红线桩。建筑施工测量质量的监理任务是监督承包单位将建筑总平面图上所设计的建筑物的位置, 按设计要求, 测设到现场, 正确地定位。审核测量方案, 确保方案合理、 科学, 以满足工程质量要求, 并用不同方法施测校检施工方的测量结果。校测起始依据、 场地平整测量、 场地控制网测设、 建筑物的定位放线、 基础放线、 建筑物的竖向控制、 建筑物的定期沉降观测, 并做好详细记录。2、 土方工程的质量控制基坑开挖后, 检查基底土是否符合设计和勘探资料, 除了做好检查外, 还要审查承包方提供的挖土方案能否保证满足设计要求和勘探资料揭示的土质条件。土方工程施工前必须进行轴线引测控制, 承包单位对现场使用的经纬仪、 水准仪进行复查。严格审查挖土方案, 重点是审查该挖土方案能否满足设计要求和勘探资料揭示的土质要求。审查挖土单位的分包资质及人员、 设备情况和质保体系, 督促承包单位做好班组技术交底。检查进场人员与进场设备是否符合施工方案的规定。监督、 检查是否严格按照施工方案施工, 防止违规作业。对于桩基础, 应要注意保护桩身, 不得碰撞。基坑土不得扰动, 挖至桩顶上300处应停止机械挖掘, 用人工进行挖掘。土方开挖的顺序、 方法必须与设计工况相一致, 并遵循”开槽支撑, 先撑后挖, 分层开挖, 严禁超挖”的原则。加强基坑监测工作, 控制基坑土的稳定。回填的土内不得夹有机质、 建筑垃圾和大石块等杂物, 基坑内不得有积水, 不得在雨天进行土方回填。采用机械回填或车辆将土直接填入基坑, 要用人工将土分层铺平, 防止每层虚铺厚度过厚或厚度不一。要分层夯实, 地下室外墙边无法用机械碾压密实或夯实的, 用人工或小型蛙式打夯机夯实, 确保干土质量、 密实度符合设计和规范要求。不得向分层夯实的填土内直接注水, 导致填土含水率过高。要按规定对回填土密实度进行环刀抽样检测。3、 基坑降水与排水督促检查承包单位是否按照已经批准的基坑降水与排水施工方案组织实施基坑降水排水工作。详细检查降水措施是否落实, 排水设备是否满足, 应急计划是否制定, 人员是否在岗。降水系统运行过程中应随时检查观测孔中的水位。基坑内明排水应设置排水沟及集水井, 排水沟纵坡宜控制在12。( 三) 钢筋工程质量的控制要点1、 收集资料 要求承包单位按规定向项目监理机构提报项目经理部的相关技术人员、 特殊工种人员的上岗证。 检查进场钢材的品种、 出厂质保资料, 焊条合格证。 要求承包单位及时将钢筋抗拉、 冷弯、 焊接等试验报告报项目监理机构, 不合格者, 不得施工。要求承包单位及时向项目监理机构提供其它各种有关的工程资料。2、 检查 检查人员, 设备到位的情况。对有所有进场的钢材, 按规定进行抽样复检。 在施工过程中检查钢筋的规格、 尺寸、 数量、 间距、 锚固、 长度、 接头设置是否符合设计要求和规范规定: 骨架无焊接。 弯钩的朝向正确。 每个搭接长度不小于规定值。 点焊接点处熔化金属均匀, 无裂痕, 烧伤等。 对焊接头无横向裂缝和烧伤, 焊色均匀。 电渣压力焊接头, 焊色均匀, 无裂痕和烧伤。3、 加工与安装 加强对钢筋的保管, 防止钢筋受到雨、 雪侵蚀和其它污染。材料堆场应加强管理, 各类直径大小不同的钢筋应分类堆放, 以免造成混料, 影响使用, 并确保文明施工。检查钢筋是否曲折, 钢筋曲折将导致构件个别截面抗裂度下降, 严重的影响截面的承载力, 必须利用矫直台将弯折处矫直, 对于曲折处圆弧半径较小的”硬弯”, 矫直后应检查有无局部细裂纹, 经检查符合规范要求后方可用于施工, 矫直后的钢筋不得用于作受力筋。检查钢筋成型后弯曲处是否有裂缝, 材料冷弯性能不良或冬季温度较低的情况, 均会出现弯曲处横裂缝, 如发现有裂缝现象, 不得在工程中使用。 如发现钢筋有截面扁圆的情况, 要用卡尺抽测钢筋直径多点, 并与技术标准对照, 如偏差在规定的范围以内, 能够使用。如偏差过大, 要考虑降级使用或不允许使用。 如发现钢筋有纵向裂缝, 不允许在工程中使用。监理人员检查柱子外伸钢筋是否有错位, 要求钢筋绑扎牢固, 不得松动。承包单位在浇捣混凝土时被振动棒或其它的操作机具撞歪碰斜的柱子外伸钢筋应及时矫正, 要在下柱浇筑混凝土前, 柱顶外伸部分加一道临时箍筋固定柱筋, 并检查筋周围保护层垫块是否按规定设置, 浇捣过程中要排专人看护检查, 发现问题, 及时纠正。严格按图纸施工, 防止出现同一截面接头数量超过规范要求和柱箍筋接头位置同向。监理人员应督促承包单位在施工前熟悉图纸, 并向施工班组和操作人员进行书面的施工技术交底, 防止出现钢筋遗漏和钢筋网主、 副筋位置放反等情况的出现。在浇筑混凝土前应严格检查柱插筋或外伸筋是否符合规范规定和设计要求, 插筋时要有足够的箍筋。保持钢筋本身骨架不变形, 底端应牢固, 必要时可焊接在底筋上, 并按规定设置保护层垫块, 以防止出现钢筋柱子主筋位移。梁柱节点是框架结构极其重要的部位, 该部位的箍筋对保证框架有足够的强度至关重要, 可是该处的钢筋较密集, 箍筋位置相对较麻烦, 因此该处是监理人员隐检的重点部位。防止梁柱交接核心部位箍筋遗漏。钢筋焊接( 闪光对焊) 当发现由于对焊工艺、 方法应用不当, 焊接参数选择不合适, 造成焊口局部区域未能相互结晶, 焊合不良, 接头充形很小, 挤出的金属毛刺不均匀, 多集中于上口, 并产生严重的胀开现象, 从断口上可看如同有氧化腊的粘合面存在, 则要求承包单位全部返工, 直至符合要求, 并经抽样检测合格, 方可使用。注意掌握焊接温度, 防止温度过高损害焊接接头, 影响钢筋接头的质量。加强技术措施, 防止焊接过程中造成钢筋烧伤: 烧伤是指钢筋与电极接触处, 在焊接时产生的熔化状态, 对于淬硬倾向较敏感的钢筋来说, 这是一种不可忽视的危险缺陷, 因为它会引起局部区域淬硬, 导致同一面上的硬度很不均匀。这种接头抗拉时, 应力集中现象特别突出, 因而接头的承载能力明显降低, 并发生脆性断裂, 其断口齐平, 呈放射形条纹状态。4、 电渣压力焊的常见缺陷 接头偏心和倾斜: 焊接接头其轴线偏移大于0.1d或超过2mm; 接头弯折角度大于4度均为不合格。咬边: 主要发生于上部钢筋, 原因为焊接时的电流太大, 钢筋熔化过快; 钢筋端头没有压入熔池中, 或压入深度不够; 停机太晚, 停电时间过长。未熔合; 上下钢筋接头处没有很好的熔合在一起, 即为未熔合。焊包不匀: 焊包不匀包括两种情况法; 一种是被挤出的熔化金属在接头四周分布不均。大的一面熔化金属很多, 小的一面其高度不足2mm; 另一种是钢筋端面形成的焊缝厚薄不匀。气孔: 在焊包外部或焊缝内部由于气体的作用形成小孔眼即为气孔。钢筋表面烧伤: 钢筋夹持处产生许多烧伤斑点或小弧纹, II、 III级钢筋表面烧伤后在受力时容易发生脆断。夹渣: 焊缝中有非金属夹渣物, 即为夹渣。成形不良: 接头成形不良一种是焊包上翻, 另一种是焊包下流。监理人员发现上述情况, 应及时通知承包单位返工, 并在现场取样送检。5、 接头形式及要求框架梁、 框架柱、 剪力墙暗柱主筋连接, 当受力钢筋直径25时, 可采用绑扎连接、 焊接或机械连接接头。接头位置宜设在受力较小处, 在同一根钢筋上宜少设接头。受力钢筋接头的位置应相互错开, 当采用机械或焊接接头时, 在任一35d且不小于500区段内, 和当采用绑扎搭接接头时, 在任一13倍搭接长度的区段内, 有接头的受力钢筋截面面积占受力钢筋总面积的百分率应符合下表: 接头形式受拉区接头数量( ) 受压区接头数量( ) 机械连接50不限绑扎连接25506、 纵向钢筋的锚固长度、 搭接长度纵向钢筋的锚固长度锚: 钢筋种类非抗震锚固长度抗震锚固长度混凝土强度等级C25C30HPB235La27 d24 dLaE一、 二级抗震等级32 d28 dLaE三级抗震等级29 d26 dHRB335La33 d30 dLaE一、 二级抗震等级38 d35 dLaE三级抗震等级35 d32 dHRB400La40 d36 dLaE一、 二级抗震等级46 d42 dLaE三级抗震等级42 d38 d纵向钢筋的搭接长度: 纵向钢筋的搭接接头百分率2550100纵向受拉钢筋的搭接长度12la( LaE) 14la( LaE) 16la( LaE) 纵向受压钢筋的搭接长度085a( LaE) 10a( LaE) 113a( LaE) 受拉钢筋搭接长度不应小于300, 受压钢筋搭接长度不应小于200。7、 钢筋工程质量标准钢筋原材的质量标准和检验方法项目质量要求检验方法主控项目钢筋进场时, 应按现行国家标准钢筋混凝土用热扎带肋钢筋GB1499等的规定抽取试件作力学性能检验, 其质量必须符合有关标准的规定检查产品合格证、 出厂检验报告和进场复验报告对有抗震设防要求的框架结构, 其纵向受力钢筋的强度应满足设计要求; 当设计无具体要求时, 对一、 二级抗震等级, 检验所得的强度实测值应符合下列规定: 1、 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于125; 2、 钢筋的屈服强度实值与强度标准值的比值不应大于13。检查进场复验报告当发现钢筋脆断、 焊接性能不良或力学性能显著不正常等现象时, 应对该批钢筋进行化学成分检验或其它专项检验。检查化学成分等专项检验报告。一般项目钢筋应平直、 无损伤, 表面不得有裂纹、 油污、 颗粒状或片状老锈。观察钢筋加工的质量要求和检验方法项目质量要求检验方法主控项目受力钢筋的弯钩和弯折应符合下列规定: 1、 HPB235级钢筋末断应作180弯钩, 其弯弧内径直径不应小于钢筋直径的25倍, 弯钩的弯后平直部分长度不应小于钢筋直径的3倍; 2、 当设计要求钢筋末断需作135弯钩时, HRB335级、 HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍, 弯钩的弯后平直部分长度应符合设计要求; 3、 钢筋作不大于90的弯折时, 弯折处的弯弧内直径不应小于钢筋直径的5倍。钢尺检查除焊接封闭环式箍筋外, 箍筋末断应作弯钩, 弯钩形式应符合设计要求; 当设计无具体要求时, 应符合下列规定: 1、 箍筋弯钩的弯弧内直径除应满足GB50204- 规范第531条的规定外, 尚应不小于受力钢筋直径; 2、 箍筋弯钩的弯折角度: 对一般结构, 不应小于90; 对有抗震要求的结构, 应为135; 3 、 箍筋弯后平直部分长度: 对一般结构, 不宜小于箍筋的5倍; 对有抗震要求的结构, 不应小于箍筋直径的10倍。钢尺检查一般项目钢筋调直宜采用机械方法, 也可采用冷拉方法。当采用冷拉方法调直时, HPB235级钢筋的冷拉率不宜大于4, HRB335级、 HRB400级钢筋的冷拉率不宜大于1。观察、 钢尺检查钢筋加工的形状、 尺寸应符合设计要求, 其偏差应符合下表的规定。钢尺检查钢筋加工的允许偏差项目允许偏差( ) 受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5钢筋安装位置的允许偏差和检验方法项目允许偏差( ) 检验方法绑扎钢筋骨架长度10钢尺检查宽度、 高度5钢尺检查受力钢筋间距10钢尺量两端、 中间各一点, 取最大值排距5保护层厚度基础10钢尺检查梁、 柱20钢尺检查墙、 板、 壳10钢尺检查绑扎箍筋、 横向钢筋间距20钢尺量连续三档, 取最大值钢筋弯起点位置20钢尺检查绑扎钢筋网长、 宽10钢尺检查网眼尺寸20钢尺量连续三档, 取最大值预埋件中心线位置5钢尺检查水平高差3, 0钢尺和塞尺检查注: 1、 检查预埋件中心线位置时, 沿纵、 横两个方向量测, 并取其中的较大值; 2、 表中梁类、 板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90及以上, 且不得有超过表中数值15倍的尺寸偏差。( 四) 模板工程质量的控制要点1、 一般模板工程的质量控制施工准备阶段审查模板工程专项施工方案, 特别是要详细审查模板支撑系统的强度、 刚度和稳定性等安全指标, 并复核支撑系统的验算数据。监理人员应要求承包单位首先对柱、 梁、 墙、 板或基础的模板进行试配; 并根据试配模板的形状、 几何尺寸和支撑形式进行模板安装。预埋件和预留孔的位置应用虚线在配板图上标明, 并注明其固定办法。转角模板的使用若构造上无特殊要求, 可不用阳角模板, 而用连接角模代替。阴角模宜用于两侧长度大的转角处, 转角部位短的可用木方代替。施工中的质量控制模板工程施工的起步工作是弹线与找平。所谓弹线即为在基层上弹出现浇砼结构构件外轮廓线形状。找平有两个作用, 首先是为了防止浇筑时混凝土的底部漏浆, 同是也是为了解决楼面高低不平。监理人员应同施工单位质量检查部门对所弹墨线与找平情况进行复核。墨线复核应根据校核过的轴线进行, 主要是为了保证构件在建筑物中所处空间位置正确。找平情况可在立模前复核, 也能够推迟到立模后, 主要进行标高与模板模数检查, 及模板下部有未封堵严密。严格按模板专项工程施工方案进行施工; 加强支撑系统的检查和监视; 浇筑混凝土时应派专人跟踪监控, 发现问题立即采取有效措施, 避免安全事故的发生。模板转角和上下接头处可用双面胶带将模板与模板、 模板与混凝土之间封严。2、 现浇结构模板安装的允许偏差及检验方法项目质量标准检查办法备注模板轴线的位移偏差5钢尺检查标高( 底模上表面标高) 5水准仪或拉线、 钢尺检查截面内部尺寸基础10钢尺检查柱、 墙、 梁+4, -5钢尺检查层高垂直度不大于56经纬仪或吊线、 钢尺检查大于58经纬仪或吊线、 钢尺检查相邻两板表面高低差2钢尺检查表面平整度52靠尺、 塞尺检查注: 检查轴线位置时, 沿纵、 横两个方向量测, 并取其中的较大值。3、 拆模拆除模板时的混凝土强度, 应符合混凝土结构工程施工及验收规范和模板工程施工方案的规定。模板拆除前, 监理人员应查验承包单位提交的拆模报告和试块强度检测报告, 达到规定的强度等级时方可允许拆模。跨度8m的结构和悬挑结构, 混凝土的强度等级必须达到100设计强度时方可拆模。 拆模的顺序应为先侧模后底模。一般说来, 侧模在浇混凝土后24小时即可拆除, 但有时混凝土强度增长缓慢, 拆模过早会产生”粘皮”现象, 一定程度造成混凝土外观缺陷, 因此不提倡过早拆模。拆模时, 根本上先拆除楼层大面积模板的支承件, 然后再拆模板, 以免模板塌落伤人。4、 预留孔洞与预埋件监理人员在进行模板工程技术复核的同时, 应对预埋件和预留孔洞进行检查。对图纸的审查中, 土建和安装专业监理工程师应对预留孔洞和预埋件的结构位置、 大小、 形状等进行确认。承包单位更应仔细检查其是否符合设计图纸要求, 还要检查预留孔洞模板的牢固程度。预埋件和预留孔洞的质量标准项目允许偏差( ) 检查方法预埋钢板中心线位置3钢尺检查预埋管、 预留孔中心线位置3钢尺检查插筋中心线位置5钢尺检查外露长度10.0钢尺检查预埋螺栓中心线位置2钢尺检查外露长度10.0钢尺检查预留洞中心线位置10钢尺检查截面内部尺寸10.0钢尺检查注: 检查中心线位置时, 应沿纵、 横两个方向量测, 并取其中的较大值。5、 模板工程中常见的质量问题和处理办法常见质量问题原因与处理办法轴线单侧或双侧偏差返工至轴线正确位置梁平面位置( 中心线) 偏差拆除模板返工至梁正确位置模板拼缝过大( 漏浆) 模板边肋外有水泥浆等粘结物, 模板本身边缝翘曲, 卡件较少。处理办法: 对模板加强清理, 调换好的模板, 卡件加密。模缝接缝处用双面胶粘贴, 保持模板密封。梁板下弯模板未起拱或支撑不够; 钢管支撑间距不得大于08; 在大梁下中央尚应另设一排辅助顶撑; 钢管支撑系统上顶到位, 并应加设剪力撑。纵向构件”凸肚”或”炸模”支撑系统不牢固; 不能单纯依靠对拉螺栓加固, 侧面支撑应与大支撑系统相连, 应设置落地的斜撑和剪刀撑。( 五) 混凝土工程的质量控制要点1、 混凝土工程缺陷的防治措施名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其它钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其它部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其它部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其它部位有少量夹渣疏松混凝土中局部不实构件主要受力部位有疏松其它部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其它部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处混凝土缺陷及连接钢筋、 连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、 棱角不直、 翘曲不平、 飞边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其它混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、 掉皮、 起砂、 沾污等具有重要装饰效果的清水混凝土构件有外表缺陷其它混凝土构件有不影响使用功能的外表缺陷水泥质量问题: 主要体现水泥的品种、 强度等级、 安定性等是否符合规范要求, 不同品种水泥不得混用, 久置的水泥( 超过3个月) 应进行复验, 按复验结果使用; 水泥强度和安定性不良会造成严重的质量事故。拌合物和易性不好: 由于水泥强度等级选用不当, 过高或过低; 砂、 石级配质量差; 配合比不符合设计和规范要求; 计量不准; 掺和物配合比不准; 搅拌时间短等原因都可导致混凝土和易性不好。表现在: 拌合物松散不易粘结; 拌合物粘聚力大、 成团, 不易浇筑; 拌合物中水泥砂浆填不满石子间的孔隙; 拌合物在运输、 浇筑过程中分层离析。用和易性不好的拌合物浇捣的混凝土密实性差、 强底低。外加剂使用不当会引起混凝土浇筑后, 局部或大部分长时间不凝结硬化; 已浇筑完的混凝土结构物表面起鼓包, 俗称表面”开花”。前者是由于缓凝型减水剂( 如木钙粉等) 掺入量过多; 后者往往是以干粉状掺入混凝土中的外加剂, 含有未碾粉状的颗粒( 如硫酸钠颗粒等) , 遇水膨胀, 造成混凝土表面”开花”。麻面: 混凝土表面局部缺浆粗糙, 或有许多小凹坑, 但无钢筋外表, 造成麻面一般有以下原因: 模板表面粗糙或清理不干净, 粘有干硬水泥砂浆等杂物, 拆模时混凝土表面粘损, 出现麻面: 木模板在浇筑混凝土前没有浇水湿润或湿润不够, 浇筑混凝土时, 与模板接触部分的混凝土, 水份被模板吸去, 致使混凝土表面失水过多, 出现麻面: 钢模板脱模剂涂刷不均匀或局部漏刷, 拆模时砼表面粘结模板, 引起麻面: 模板接缝拼装不严密, 浇筑混凝土时缝隙漏浆, 一部分气泡停留在模板表面, 形成麻点: 拆模过早, 造成混凝土面缺棱少角。预防麻面的措施主要针对以上原因有针对性的进行, 麻面主要影响混凝土外观, 经监理人员的同意, 对于表面不再装饰时的部位加以修补。露筋: 是指钢筋混凝土结构内的主筋、 副筋或箍筋等, 没有被混凝土包裹而外露。主要原因是: 混凝土浇筑振捣时, 钢筋保护层
