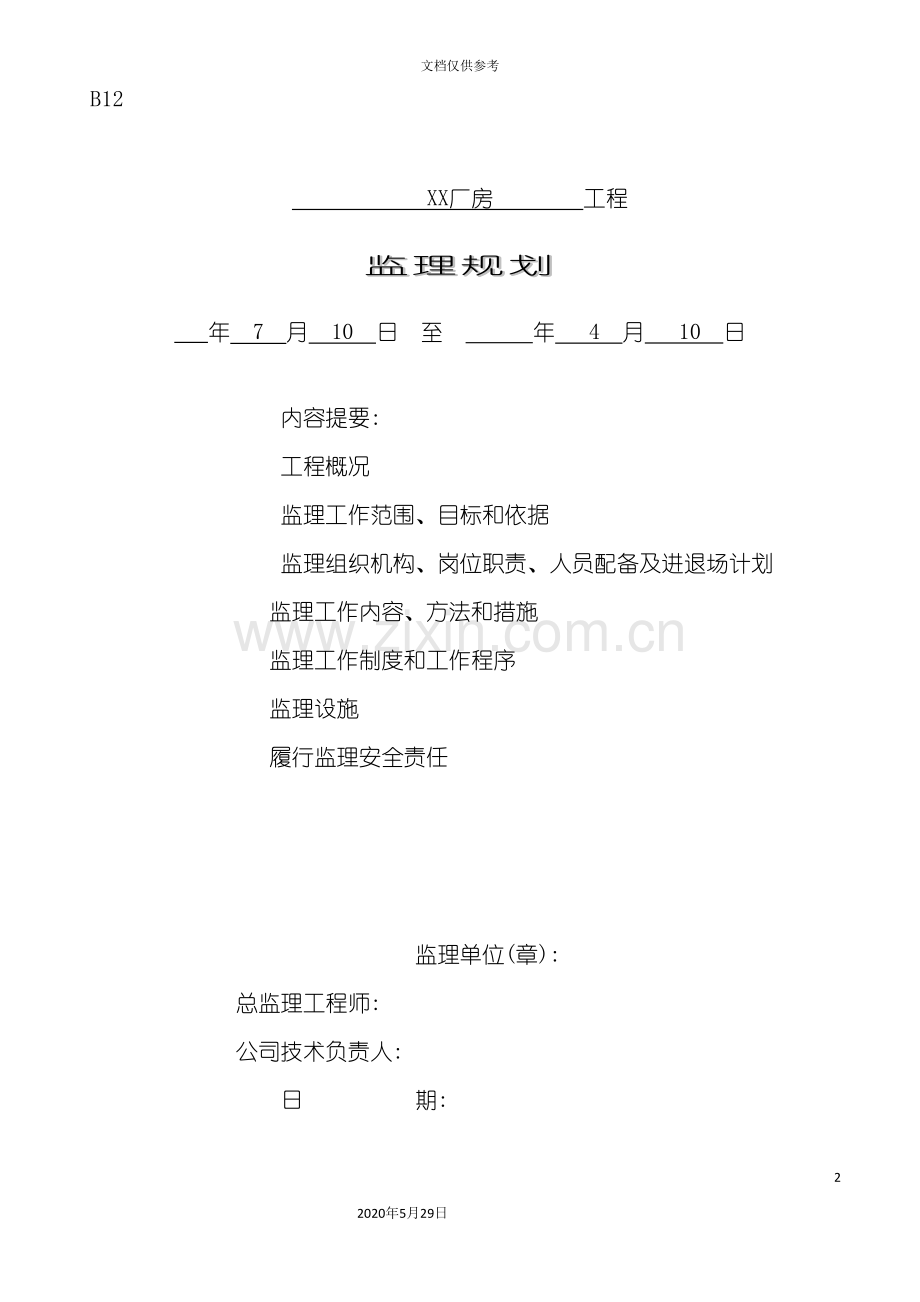

B12

　　　　　　XX厂房　　　　工程
监理规划
年　7　月　10　日　至　　 年　 4　月　 10　日

内容提要:
工程概况
监理工作范围、目标和依据
监理组织机构、岗位职责、人员配备及进退场计划
监理工作内容、方法和措施
监理工作制度和工作程序
监理设施
履行监理安全责任

监理单位(章):
　　　　　 总监理工程师:
公司技术负责人:
　　　　　 日 期:　

江苏省建设厅监制

监理规划目录
一、工程概况
二、监理工作范围
三、监理控制目标
四、监理工作主要内容
五、监理工作依据
六、项目监理机构组织形式及人员配备
6.1、项目监理机构组织形式
6.2、现场监理人员情况表
6.3、监理机构成员构成表
七、项目监理机构人员岗位职责
7.1、总监理工程师职责
7.2、总监代表职责
7.3、专业监理工程师职责
7.4、监理员职责
7.5、信息资料员(或兼职信息资料员)职责
八、监理工作程序,方法及措施
8.1、施工监理工作总程序
8.2、工程质量控制方法及措施
8.3、工程进度控制措施
8.4、工程投资控制措施
8.5、合同管理措施
8.6、组织协调措施
8.7、安全文明施工管理措施
8.8、信息及资料管理措施
8.9、目标控制的监理综合措施
九、监理工作制度
9.1、组建项目监理机构并进驻现场开展监理准备工作制度
9.2、监理规划、监理实施细则编审制度
9.3、熟悉、审查设计图纸制度
9.4、施工组织设计和施工技术方案审核制度
9.5、承包单位现场管理”三有”和分包单位资格审核制度
9.6、测量基桩、施工测量定位放线及建(构)筑物沉降观测审核、复测制度
9.7、工程用的材料(构配件)、设备的质保资料及实物外观质量审核制度
9.8、承包单位的施工机械设备审查制度
9.9、第一次工地会议及进行监理工作交底制度
9.10、工程开工申请核准制度
9.11、施工阶段工程质量监控制度
9.12、工程进度控制制度
9.13、工程投资控制制度
9.14、合同管理措施
9.15、现场组织协调制度
9.16、工程竣工验收阶段及保修阶段质量控制制度
9.17、监理资料管理制度
9.18、监理机构部管理制度
十一、旁站监理
11.1、旁站监理的范围
11.2、旁站监理的主要工作内容
11.3、旁站监理人员的主要职责
11.4、旁站监理工作程序
11.5、旁站监理清单
十二、安全、文明施工监理工作程序、方法与责任
12.1、安全与文明施工监理工作范围
12.2、安全控制监理工作组织机构及人员配备
12.3、监理安全工作总程序
12.4、施工阶段安全控制监理工作流程
12.5、安全、文明施工监理管理措施
12.6、加强施工现场的安全文明施工管理的控制措施
12.7、施工安全资料监理的审查控制制度
12.8、监理日常安全检查制度
12.9、项目总监理工程师监理安全职责
12.10、安全监理工程师监理安全职责
12.11、专业监理工程师监理安全职责
十三、本工程的技术难点及其监理要点
13.1测量放线
13.2 原材料及预制成品构件、半成品的质量监理要点
13.3.土方开挖、回填土施工监控
13.4桩基工程施工质量监理要点
13.5．混凝土施工控制
13.6 模板工程质量通病的预防措施
13.7钢筋工程质量通病预防措施
13.8内外装饰工程质量监理要点
13.9弱电系统监理要点:
13.10建筑电气施工监理要点
13.11设备安装施工监理要点
13.12暖通空调施工质量监理要点
13.13给排水工程质量监理要点
13.14消防、喷淋工程质量监理要点
13.15钢结构工程质量的控制措施
十四、监理设施

一、工程概况:
工程规模:11645.5平方米
工程类别:厂房 (一般公共建筑)
工程等级:三级
工程地址:千灯镇联合支路
建 设 单 位: xx有限公司 负 责 人:顾健元
监 理 单 位:盐城建兴监理有限公司 负 责 人:陆长剑
勘 察 单 位:xx建材地质工程勘察院 负 责 人:王天祥
设 计 单 位:**************设计院有限公司 负 责 人:毛桂芳
承 包 单 位:*******建设有限公司 负 责 人:金菊明
工程概况及工程特点:
**** 有限公司迁建工程总建筑面积11645.5平方米,位于*********路,本工程用地面积为 0平方米,容积建筑面积为12953.5平方米,建筑密度为37.63%,容积率为0.65,绿化率为30.8%. 整个厂区单体工程的的火灾危险性分别为甲、乙、丙类。主要由门卫室、配电&维修、综合实验楼、综合车间一、综合车间二、甲类仓库一、尾水收集池、甲类仓库二、乙类仓库、罐区、盐酸装置、污水处理等12个单体组成,抗震设防烈度为七度、抗震等级:二或三级。本工程建设规模大、工期紧、质量要求高,现场管理和协调工作的面广量大。受昆山xx试剂有限公司有限公司的委托,我监理公司根据工程的实际情况组成一支以总监为核心的、责任心强、熟悉监理业务且专业配套的高素质监理队伍,切实做好现场的综合平衡和协调工作。大力加强监理工作力度,切实做好以质量为中心的”三控制、三管理、一协调”工作。
本项目单位工程组成
序
号
工程名称
建筑面积
(M2)
结构类型
火灾危险性类别
耐火等级
质量
标准
1
门卫室
34.4
框排架结构
民用
二
合格
2
配电&维修
591.6
框排架结构
丙类
二
合格
3
综合实验楼
1256
框排架结构
民用
二
合格
4
综合车间一
6000
框排架结构
丙类
一
合格
5
综合车间二
1816
框排架结构
甲类
二
合格
6
甲类仓库一
489.4
框排架结构(屋面钢构)
甲类
二
合格
7
尾水收集池

合格
8
甲类仓库二
489.4
框排架结构(屋面钢构)
甲类
二
合格
9
乙类仓库
489.4
框排架结构(屋面钢构)
乙类
二
合格
10
罐区
346.5
框排架结构
乙类
一
合格
11
盐酸装置
132.8
框排架结构
丙类

一
合格
12
污水处理

合格
二、监理工作范围:
2.1、按建设部要求,做好本工程的”三控、三管、一协调”。即:投资控制、质量控制、进度控制,合同与信息管理,安全管理、工程全面组织协调。
2.2、根据双方协定对整个工程过程进行管理及进行工程的全过程监理,直至工程(包括公共部位装修、室外配套工程)竣工,交付使用、保修期内协调。
2.3、本工程监理内容包括(红线内)桩基、土建、水电、暖通安装、消防、智能化、公共部位装修、室外配套工程等,以及保修阶段的监理协调工作。
三、监理控制目标:
3.1、工程质量控制目标:各单位工程分项(子分项)工程、分部(子分部)工程一次验收合格率100%,全部单位工程一次验收争取合格率100%,确保工程合格。
3.2、工程进度控制目标:严格控制好每个单位工程的总进度及各分项工程进度,并确保施工合同确定的工期目标的实现。
3.3、工程投资控制目标:在业主授权范围内严格控制好每个单位工程的总投资,并确保工程结算控制在施工合同确定的造价范围内。
3.4、安全施工控制目标:按照”安全第一,预防为主”的安全生产管理方针严格管理,及时发现并督促承包单位解决施工过程中的安全隐患,杜绝重大安全事故的发生。
四、监理工作的主要内容:
4.1、编制建设工程监理规划。
4.2、按工程建设进度,分专业编制建设工程监理细则,对特殊部位及重点部位编制旁站方案,建立监理验收台帐,及时形成专门的阶段质量报告。
4.3、按照建设工程监理细则实施监理。
4.4、出具书面建设工程监理评估报告。
4.5、按照规定的作业程序和形式进行监理:⑴审批承建单位编写的开工报告⑵确认承建单位选择的分包单位⑶审查承建单位提出的施工组织设计、施工技术方案和施工进度计划,提出改进意见⑷审查承建单位提出的材料和设备清单及其所列的规格和质量⑸调解建设单位和承建单位的争议⑹督促、检查承建单位严格执行工程承包合同和工程技术标准⑺检查工程进度和施工质量,验收分部分项工程,签署工程付款凭证⑻检查工程使用的材料、构件和设备的质量,检查安全防护的设施⑼督促整理合同文件和技术档案资料⑽组织设计单位和承建单位进行工程竣工初步验收,提出竣工验收报告。
五、监理工作的依据:
5.1、国家、省、市有关法律、法规、条例:如”中华人民共和国建筑法”、”中华人民共和国合同法”、”建设工程质量管理条例”、”建设工程安全生产管理条例”、”xx省工程建设管理条例”、”xx省建筑市场管理条例”等;
5.2国家或地方制定的现行建筑工程标准、规范、规程等,在本工程上主要采用下列标准、规范:
5.2.1.<建设工程监理规范>GB50319-
5.2.2.<工程建设标准强制性条文>(房建部分)( )
5.2.3.<建筑工程施工质量验收统一标准>GB50300-
5.2.4.<建筑地基与基础施工质量验收规范>GB50202-
5.2.5.<砌体工程施工质量验收规范>GB50203-
5.2.6.<砼结构工程施工质量验收规范>GB50204-
5.2.7.<屋面工程质量验收规范>GB50207-
5.2.8.<建筑地面工程施工质量验收规范>GB50209-
5.2.9.<建筑装饰装修质量验收规范>GB50210-
5.2.10.<建筑给水排水及采暖工程施工质量验收规范>GB50242-
5.2.11.<建筑电气安装工程施工质量验收规范>GB50303-
5.2.12．<钢结构结构施工质量验收规范>GB50205-
5.3、经审批的项目建设工程文件、设计图纸及说明书、工程地质勘察报告等。
5.4、建设单位与监理单位签订的监理委托合同、与承包单位、供货单位签订的承包合同、供货合同以及补充协议、招标文件等。
5.5、当地建设行政主管部门、质监站、安监站的有关规定、通知等。
5.6、现行的工程建设预算定额、单位估价表、取费标准等。
六、 项目监理机构组织形式及人员配备
6.1、项目监理机构组织形式
建设单位
本监理公司

设计单位
协调
建设单位
总监理工程师

承包单位

安装监理
信息资料管理
土建监理

承包单位

6.2、现场监理人员情况表
姓名
性别
年龄
专业
职称
监理岗位
上岗证号
备注
陆长剑
男
35
工民建
中级
总监
K975

张宏春
男
42
工民建
中级
土建专监
K974

高志勤
男
38
工民建
中级
水电监员
K973

6.3、监理机构成员构成表
序号
职 称
人数
上 岗 证 情 况
备注
1
中级职称
2
持证上岗

2
初级职称
1
持证上岗

6.4、监理人员进退场计划
6.4.1总监自桩基单位进场到工程验收交房结束( 7月10日至 4月10日)
6.4.2桩基工程2人( 7月10日至 8月10日)
6.4.3主体施工3人以上
6.4.4后配套2人
6.4.5安装人员1名自基础钢筋至竣工
6.4.6保修阶段,土建或水电专监(根据需要维修的内容)1名。
七、项目监理机构人员岗位职责:
7.1 总监理工程师职责
7.1.1 代表监理公司全面负责和组织项目的监理工作;
7.1.2确定各监理人员的分工和岗位职责,建立项目监理组各项制度,制定工作流程,加强内部管理,提高监理人员的素质;
7.1.3主持项目监理规划及旁站监理方案的编制,审批项目监理实施细则,负责对承包单位进行监理工作交底;
7.1.4组织监理人员熟悉、审查施工图纸,学习相关的工程建设强制性标准、施工质量验收标准和规范等,协助业主组织设计交底和施工图纸会审;
7.1.5审查承包单位现场项目管理的施工技术标准、质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度,即”三有”;审查分包队伍资质,提出审查意见;
7.1.6审定承包单位提交的工程开工报告、施工组织设计、施工技术方案、施工进度计划;
7.1.7审签承包单位的申请、支付证书、工程竣工结算等;
7.1.8进行施工合同管理,调解业主与承包单位的合同争议,处理费用索赔、审批工程延期,审查和处理工程变更;
7.1.9主持或参与工程质量事故的调查、处理,审签工程停(复)工指令;
7.1.10审查承包单位的安全技术措施、专项安全施工方案;巡视现场的安全文明施工情况、发现存在安全隐患立即要求承包单位整改或暂停施工,消除隐患后再继续施工。
7.1.11定期或不定期地巡视现场,及时发现和处理现场存在的问题,同时监督、指导监理人员对被监工程的质量、进度、投资及安全文明施工进行动态监控并按合同要求进行管理,视工程进展情况进行监理人员调配,对不称职的监理人员应及时调换其工作;
7.1.12主持监理工作会议,签发监理机构对外文件、指令,及时组织编写并签发监理月报、阶段性监理工作报告、专题报告、项目监理工作总结;
7.1.13做好施工过程中各方面的协调工作,主持召开工地例会,及时协调解决现场出现的重大问题;
7.1.14审签分部(子分部)工程和单位(子单位)工程质量检验资料,组织分部(子分部)工程质量检查验收,审查承包单位的竣工申请,组织单位(子单位)工程竣工预验收,主持编写单位(子单位)工程竣工预验收报告和工程监理总结报告,签发工程竣工报验单,参加工程竣工验收并按竣工验收备案制规定协助业主组织好竣工验收工作;
7.1.15主持项目监理机构的信息资料管理工作,审核监理归档资料,及时向业主和本公司提交监理档案资料;
7.1.16负责监理机构日常考核工作,并对考核的真实性负责;
7.1.17组织本监理机构人员进行相关文件和本公司ISO9001- 贯标文件、管理制度学习,并严格执行;
7.1.18本公司领导交给的其它有关工作或业主根据监理合同交给的其它工作。
7.2、总监代表职责:
7.2.1负责总监指定或交办的监理工作;
7.2.2按总监授权,行使总监的部分职责和权力;
7.2.3除下列工作以外的其它总监职责和权力:
⑴ 主持编写项目监理规划,审批项目监理实施细则;
⑵签发工程开工/复工报审表、工程暂停令、工程款支付证书、工程竣工报验单;
⑶审签竣工结算;
⑷调解施工合同争议、处理费用索赔、审批工程延期;
⑸视工程项目进展情况进行监理人员调配,调换不称职的监理人员。
7.3、专业监理工程师职责:
7.3.1在总监领导下负责本专业监理工作的具体实施;
7.3.2熟悉项目情况,清楚本专业监理工作的特点和要求,负责编制本专业监理实施细则及旁站监理方案并给予贯彻执行;
7.3.3组织、指导、检查本专业监理员的工作,使监理员的工作进入正常工作状态,当监理人员需要调整时,可向总监提出调整建议;
7.3.4熟悉、审查施工图纸,熟悉相关的工程建设强制性标准、施工质量验收标准及规范、严格按照经审图机构审定的施工图纸及相关的工程建设强制性标准、施工质量验收标准及规范监督施工,参加设计交底及施工图纸会审;
7.3.5审查承包单位提交的涉及本专业的施工组织设计、施工技术方案、施工进度计划、开工申请、工程变更、工程费用索赔、工程延期、质量事故处理方案、付款凭证、工程结算等,并向总监提出报告;
7.3.6负责本专业材料、构配件、设备的渠道、选型、样品审核,负责本专业进场材料、构配件、设备的原始凭证,检测报告等质量证明材料及其质量情况的核查,认为有必要时,可对其进行平行检验,合格后方可签认报审表;
7.3.7负责本专业检验批、分项工程及隐蔽工程的检查验收,核签工序报验、检验批报验、分项报验、施工测量报验、隐蔽工程报验等,见证结构实体检验及安全功能检验并认真审查其资料,参加本专业分部(子分部)工程验收,作好记录并起草该分部(子分部)工程质量评估报告,参加单位(子单位)工程预验收,审查本专业的竣工资料及竣工图纸并作好记录,根据总监的安排起草预验收报告;
7.3.8发现本专业施工过程中存在质量缺陷和影响结构性能、使用功能等尺寸偏差时,应立即发出监理工程师通知单,要求承包单位提出处理方案,经审核后给予处理好,并查验其处理结果;参加本专业工程质量事故的调查处理,并监督承包单位的处理过程,处理结束后组织一般质量事故验收,参加重大质量事故验收,并起草工程质量事故处理情况报告;
7.3.9负责本专业的工程计量工作,审核工程计量数据和原始凭证,在规定时限内签署工程计量表;
7.3.10经常巡视现场,检查工程质量、进度、安全与文明施工情况,做好本专业范围内的施工协调工作,及时协调处理好现场出现的问题,使被监理的本专业工程处于被控状态,并及时真实地做好巡视记录;
7.3.11负责本专业监理资料的收集、汇总、整理,及时编制本专业监理月报等各种报表,根据本专业监理工作实施情况写好监理日记,负责本专业监理工程师联系单、通知单、指令单、备忘录的编写;
7.3.12定期向总监报告本专业监理工作实施情况,对本专业发生的重大问题及时向总监汇报和请示;
7.3.13完成总监交给的其它工作。
7.4、监理员职责:
7.4.1在专业监理工程师的指导下,开展现场监理工作;
7.4.2按照监理规划、监理实施细则及旁站监理方案,程序化、规范化地开展现场监理工作,检查承包单位投入工程项目的人力、材料、主要设备及其使用运行状况,并做好检查记录。定期对承包单位的直接影响工程质量的计量设备的技术状况进行检查,并作好记录,如发现问题必须立即向本专业监理工程师报告予以解决;
7.4.3具体负责对材料、构配件、设备的外观检测及质量保证资料的核查,作好记录及登记,负责复试、抽试取样及送试见证工作;
7.4.4具体负责对被监工程的定位、放线及建(构)筑物沉降观测的复测、抽测,作好详细记录,督促检查施工测量仪器的定期核验,并作好记录;
7.4.5严格按经审图机构审定的施工图纸、国家有关工程建设强制性标准、施工质量验收规范及标准,对承包单位的施工工艺过程或施工工序进行监督检查,并作好记录,对构件的加工制作及工序施工质量检查结果进行记录;
7.4.6参加专业监理工程师组织的检验批、分项工程、隐蔽工程检查验收,并负责记录,参加总监组织的分部(子分部)工程检查验收和单位(子单位)工程预验收,并负责具体检测工作,做好详细记录;
7.4.7经常深入现场检查工程进展情况及安全文明施工情况,有旁站工作时担任旁站,发现问题及时向专业监理工程师报告;
7.4.8复核或从施工现场直接获取工程计量的有关数据,并签署原始凭证;
7.4.9认真做好每天的监理日记和有关监理记录;
7.4.10及时完成专业监理工程师交给的其它工作。
7.5、信息资料员(或兼职信息资料员)职责
7.5.1在总监直接领导下,具体负责现场监理的信息资料管理工作;
7.5.2负责现场各种信息的采集、传递,负责现场电脑的使用和管理,并将重要信息输入电脑;
7.5.3负责月、周工程进度计划的汇总、印发;
7.5.4负责工程计量、实物量、工程进度款的复核和传递;
7.5.5负责监理月报等各种报表的收集、汇总、上报;
7.5.6负责监理组现场办公室上墙资料的领取、收集、绘制和上墙;
7.5.7负责工地例会纪要起草及各种会议纪要的收集、整理;
7.5.8负责监理组各种资料、文件、图纸等的及时处理和传递,并统一收发、编目、登记、建立台帐、整理归档;
7.5.9负责监理组办公用品、劳保用品的领发、保管,负责现场人员的考勤;
7.5.10完成总监交给的其它工作。
八、监理工作程序、方法及措施
8.1、施工监理工作总程序

8.2、工程质量控制方法及措施[大纸]

8.2.2工程质量控制目标分解
⑴工程质量控制目标分解(以甲类仓库一为例)
分部
工程
子分部
工 程
分项工程
检验批名称
检验
批数
质量
目标
基础

桩基
管桩
预制管桩分项工程检验批
按日划分
合格
土方
土方开挖、回填
土方开挖、回填分项工程检验批
2
合格
混凝土
基础
模板
模板分项工程(现浇结构模板安装)检验批
1
合格
模板分项工程(现浇结构模板拆除)检验批
1
合格
钢筋
钢筋分项工程(原材料、钢筋加工)检验批
1
合格
钢筋分项工程(钢筋连接、安装)检验批
1
合格
砼
砼分项工程(原材料、配合比设计)检验批
1
合格
砼分项工程(混凝土施工)检验批
1
合格
现浇结构
现浇结构分项工程(结构施工)检验批
1
合格
主体

砼
结构

模板
模板分项工程(现浇结构模板安装)检验批
1
合格
模板分项工程(现浇结构模板拆除)检验批
1
合格
钢筋
钢筋分项工程(原材料、钢筋加工)检验批
1
合格
钢筋分项工程(钢筋连接、安装)检验批
1
合格
混凝土
砼分项工程(原材料、配合比设计)检验批
1
合格
混凝土分项工程(混凝土施工)检验批
1
合格
现浇结构
现浇结构分项工程(结构施工)检验批
1
合格
砖砌体
填充墙砌体分项工程质量检验批
1
合格
装饰
地面
整体面层:垫层、砂浆面层
垫层分项工程检验批
2
合格
砂浆面层分项工程检验批
1
合格
屋面
屋面
钢屋面
钢屋面分项工程检验批
1
合格
细部构造
细部构造分项工程检验批
2
合格
给
水
排
水
室内给水
给水管道安装
给水管道安装分项工程检验批
2
合格
消火栓安装
消火栓安装分项工程检验批
2
合格
给水设备安装
给水设备安装分项工程检验批
2
合格
室内排水
排水管道安装
排水管道安装及配件分项工程检验批
2
合格
雨水管道安装
雨水管道安装及配件分项工程检验批
2
合格
电气
电气照明安装
配电柜箱盘安装
成套配电柜箱盘安装分项工程检验批
2
合格
电线电缆敷设
电线电缆敷设分项工程检验批
2
合格
灯具安装
灯具安装分项工程检验批
2
合格
插座开关安装
插座开关安装分项工程检验批
2
合格
防雷接地装置
接地装置安装
接地装置安装分项工程检验批
2
合格
避雷引下线敷设
霹雷引下线敷设分项工程检验批
2
合格
等电位连接
等地位连接分项工程检验批
3
合格
接闪器安装
接闪器安装分项工程检验批
1
合格
智能
通信网络系统
通信系统
通信系统分项工程检验批
3
合格
有线电视系统
有线电视系统分项工程检验批
3
合格
住宅智能化
火灾报警消防
火灾报警消防分项工程检验批
3
合格
安全防范系统
安全防范系统分项工程检验批
2
合格
物业管理系统
物业管理系统分项工程检验批
2

通风
通风
送排风系统
风管与配件制作
风管与配件制作分项工程检验批
2
合格
风管系统安装
风管系统安装分项工程检验批
2
合格
风管与设备防腐
风管与设备防腐分项工程检验批
2
合格
风机安装
风机安装分项工程检验批
2
合格
系统调试
系统调试分项工程检验批
2
合格

⑵工程检测
工程检测是监理工程师实施质量控制的一个重要手段,也是监理工作科学性和公证性的体现。工程检测包括施工现场检测和试验室检测。监理工程师自身必须配备必须的检测工具,及时、准确地对现场施工实施检测,合理评价工程质量,并对试验室检测项目或由第三方检测项目实施审核和见证制度。确保检测结果公正性。针对不同分项工程,工程检测项目和要求如下:
a土建工程检测项目内容、方法
序号
检测项目
检测内容
检测方法、所用仪器设备

1
测量、定位
标高、轴线
用全站仪、经纬仪水准仪、拉线和尺量检查。
2
水泥、砂、石、砖、钢材、外加剂、防水、防火、保温、隔热材料等原材料
采用见证人现场取样、送样、跟踪试验,并在试验报告上签字认可
3
回填土
土工试验
现场取样后送试验室试验封样
填土的密实度
环刀试验法
4
地下防水
工程
防水砂浆的材料,外加剂及预埋件
检查产品出厂合格证、试验报告

水泥砂浆、防水层与基层之间必须结合牢固
观察和用小锤轻击检查
5
模板工程
轴线位置
钢尺检查
标高
用水准仪或拉线、尺量检查
截面尺寸
尺量检查
垂直度
用经纬仪或吊线、尺量检查
相邻两板表面高低差
尺量检查
表面平整度
用2M靠尺和塞尺检查
预埋件、预留洞位置
拉线和尺量检查
6
钢筋工程
原材料品种、质量
检查出厂质量证明书和复试报告。采取见证取样送检措施
钢筋焊接、机械连接
采用现场见证取样、送样、跟踪试验,并在试验报告上签字认可。
钢筋规格、形状、尺寸、间距、数量、锚固长度、接头设置。保护层厚度
观察和尺量检查
7
砼工程
原材料质量
检查出厂合格证及试验报告
砼的配合比、原材料、计量搅拌、养护及施工缝的处理、砼强度
观察检查和检查施工记录、试块报告。见证取样送检措施。
轴线位置
尺量检查
标高
水准仪或拉线、尺量检查
截面尺寸
尺量检查
垂直度
用经纬仪或吊线、尺量检查
表面平整度
用2M靠尺和塞尺检查
预埋件及预留孔洞位置
尺量检查
砼外观质量
观察,检查技术处理方案
8
砼设备基础
坐标位置
用尺量检查
外形尺寸
尺量检查
标高
用水准仪或或拉线、尺量检查
平面水平度
用水平尺、塞尺检查
预埋件及地脚螺丝位置、预留孔尺寸、标高
用水准仪或尺量检查
垂直度
用经纬仪或吊线和尺量检查
9
砌体工程
砌体的品种、强度等级
观察检查,检查出厂合格证和试验报告。见证取样送检措施。
砂浆品种、强度
检查配合比、试块报告。见证取样措施。
砂浆水平灰缝饱满度
检查砖底面与砂浆的粘结痕迹面积
留搓
观察检查
轴线位置
用经纬仪或拉线和尺量检查
基础和墙体顶面标高
用水准仪或直尺
垂直度
用2M靠尺或吊线、尺量检查
表面平整度
用2M靠尺和塞尺检查
水平灰缝平直度
用10M线和尺量检查
水平灰缝厚度
尺量10皮砖砌体高度折算。
门窗洞口高、宽
尺量检查
10
地面工程
面层与基层的结合
用小锤轻击检查
基层质量
观察检查和检查隐蔽工程验收记录
表面平整度
用2M和塞尺检查
标高
用水准仪检查
踢脚线上口平直
拉5M线和尺量检查
接缝高低差
用钢尺和塞尺检查
1
门窗工程
门窗的品种、规格、尺寸、性能等
观察,尺量,检查产品合格证、检测报告
门窗框(对角线)
尺量检查
门窗扇平整度
用1M靠尺和塞尺检查
框的正、侧面垂直度
用1M垂直检测尺检查
门扇与地面间留缝
用塞尺检查
门窗扇与侧框间留缝
用塞尺检查
2
屋面工程(钢结构屋面)
防水、保温、隔热材料
观察,检查产品合格证、复试报告
找平层平整度
用2M靠尺和塞尺检查
找平层的排水坡度
用水平尺、拉线和尺量检查
保温层表面平整度
用2M靠尺和塞尺检查
保温层厚度
用钢针插入和尺量检查
防水层渗漏、积水检查
泼水观察检查
b给排水、消防工程检测项目内容、方法
序号
检测项目
检测内容
检测方法、所用仪器设备
1
室内给水
工程
水平管纵横向弯曲
水平尺、直尺、拉线和尺量检查
立管垂直度
吊线直尺检查
隔热层(平整度、厚度)
用2M靠尺和形塞尺;
目测、观察,钢针、直尺实测
试压试验
吹洗、泵、压力表观察
(旁站,检验仪表定期校验单)
2
管道附件、
卫生器具、
给排水配件
工程
大便器高、低压水箱角阀及截止阀
尺量检查
水嘴
尺量检查
淋浴器喷头下沿
尺量检查
水泵(水平度、标高、垂直度等)
水平尺、水准仪、水平尺、尺量、拉线检查
水箱(坐标、标高、垂直度等)
灌水试验、水准仪、水平尺、尺量、拉线检查
3
室内排水
工程
坐标、标高、水平管道纵横向弯曲、立管垂直度、通球试验、渗水试验
灌水试验、水准仪、水平尺、直尺、拉线、橡皮球和尺量检查
4
室内热水
管道
水平管道纵、横向弯曲
水平尺、直尺、拉线检查
立管垂直度
吊线直尺检查
弯管
用外卡钳和尺量
管道保温
用钢针刺入、尺量、2M靠尺和形塞尺检查
5
室内给水
管道
坐标、标高
水准仪、水平尺
水平管道纵横向弯曲
直尺实测
试压试验
泵、压力表实测
(旁站,检查仪表定期校验单)
6
室外排水
工程
坐标、标高
水准仪、水平尺
水平管道纵横向弯曲、
井盖、化粪池丁字管、
管道渗水量
灌水试验、水准仪、直尺、拉线、尺量记录、并计算
7
消防管道
工程
坐标、标高水平方向纵横向弯曲、消防箱安装、压力试验
水平尺、水准仪、拉线、直尺、泵、压力表等实测
C电气工程检测项目内容、方法
序号
检测项目
检测内容
检测方法、所用仪器设备
1
电缆线路
工程
明设成排支架相互间高低差
尺量检查和拉线检查
最小允许弯曲半径
油浸纸绝缘电缆(单芯、多芯)、橡皮绝缘电缆、塑料绝缘电缆、控制电缆
尺量检查
2
配管及管内穿线工程
管子最小弯曲半径
(暗配管、明配管)
尺量检查及检查安装记录
弯曲处弯曲度、
配管固定点间距
尺量检查
明配管敷设任意2M段内
(平直度、垂直度)
拉线、吊线、尺量检查
3
护套线配线
工程
导线间绝缘电阻测试
兆欧表摇测
4
槽板配线
槽板接口
目测法
槽板外观、垂直、水平
目测法、尺量或拉线检查
槽板内配线
实测检查
槽板接地
电阻表测试
5
电气器具
设备
导线接触面、开关与母线连接处必须紧密
塞尺检查
盘柜安装
拉线、尺量检查
开关、插座面板水平度
尺量、吊线检查
灯具中心线
拉线尺检查
6
避雷针(网)
及接地装置
安装工程
搭接长度
尺量检查
扁钢搭接焊的棱边数
观察检查
接地装置电阻测试
摇表检查
防腐检查
目测观察
接地体、安装深度、间距
尺量检查
7
电机
转速、电流、杂声
转速表、电流钳、嘈声仪检查
8
照明具、配电箱工程
箱、盘、板、垂直度
吊线和尺量检查
照明
器具
成排灯具中心线
拉线、吊线、尺量检查
明开关、插座的底板和暗开关、插座的面板
9
避雷针(网)
及接地置
工 程
搭接长度
尺量检查
扁钢搭接焊的棱边数
观察检查
d消防自动报警系统质量控制项目内容、方法
序号
检测项目
检测内容
检测方法、所用仪器设备
1
感温、感烟探测器安装
(1)探头检测(施工前);
(2)探头安装无损伤,接线正确、安装牢固可靠;
(3)摇测绝缘电阻;
(4)探头安装。
(1)送国家级检测中心检测;
(2)观察检查;
(3)用摇表测量;
(4)符合设计及施工规范GB50166-98、GB50166-92。
2
手动报警器安装
(1)从防火分区内任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m;
(2)设有明显标志安装高度1.5m
用尺测量
3
端子箱安装
(1)箱体安装参照配电箱安装工艺标准;
(2)导线绑扎成束,端子号清晰接线正确,导线偏号核对准确。
(1)用尺检测,观察检测;
(2)用核线耳机核对线编号,接线前摇测绝缘阻值。
4
消防控制室控制柜内接地
(1)工作接地Ｒ小于4Ω;
(2)联合接地时R小于1Ω;
(3)消防接地干线线芯截面积不小于16mm2;
(4)消防接地直线线芯截面积不小于4mm2。
用摇表检测
5
消防控制柜安装
(1)基础型钢平直度要求小于1mm/m,全长偏差5mm;
(2)柜(盘)安装垂直度允许偏差1.5mm,盘顶平直度相邻两盘允许偏差2mm,成排盘顶允许偏差5mm;
(3)盘面平整度相邻两盘允许偏差1mm,排盘面偏差5mm;
(4)盘面接缝允许偏差2mm。
用拉线、尺量塞尺检查。
6
消防系统布线
符合消防设计规范与施工规范要求GB5066-98、GB50166-92
观察检测
7
消防统调验收
(1)对探测器,集中报警控制器,火灾报警装置和消防控制设备逐个进行单机通电检查,正常后方可进行系统调试;
(2)系统验收符合GB50166-92要求及设计要求;
(3)系统报警及联动功能测试满足消防局检测中心测试的各项要求。
(1)观察检测正常;
(2)观察检测正常;
(3)主机测试。
e综合布线系统质量控制项目检测内容、方法
序号
检测项目
检测内容
检测方法、所用仪器设备
1
施工前器材检验
(1)外观检查;
(2)型式、规格、数量;
(3)电缆电气性能测试;
(4)光纤特性测试。
(1)观察;
(2)尺量观察;
(3)测量;
(4)测量。
2
设备安装(交接间、设备间、设备机柜、机架配线部件及8位模块式通用插座)
(1)柜架安装垂直,水平度;
(2)规格、外观接地;
(3)安装牢固,标志齐;
(4)屏蔽层可靠连接。
观、测
3
电、光缆布放
(1)电缆桥架及线槽布放符合工艺要求,接地符合要求,安装位置正确;
(2)电缆暗敷(包括暗管线槽、地板符合工艺要求,接地、路由位置符合要求)。
观察、测量
4
缆线终接
(1)8位划块式通用插座;
(2)配线部件;
(3)光纤插座;
(4)各类跳线。
以上均符合工艺要求
观察
5
系统测试
电气性能测试:
(1)连接图;
(2)长度;
(3)衰减;
(4)近端串音;
光纤特性测试
(1)衰减;
(2)长度。
现场测试仪、衰减量符合GB/T50312- 中规范要求;
测试接收器测试方法符合GB/T50312- 中规范要求。
f采暖通风工程检测
