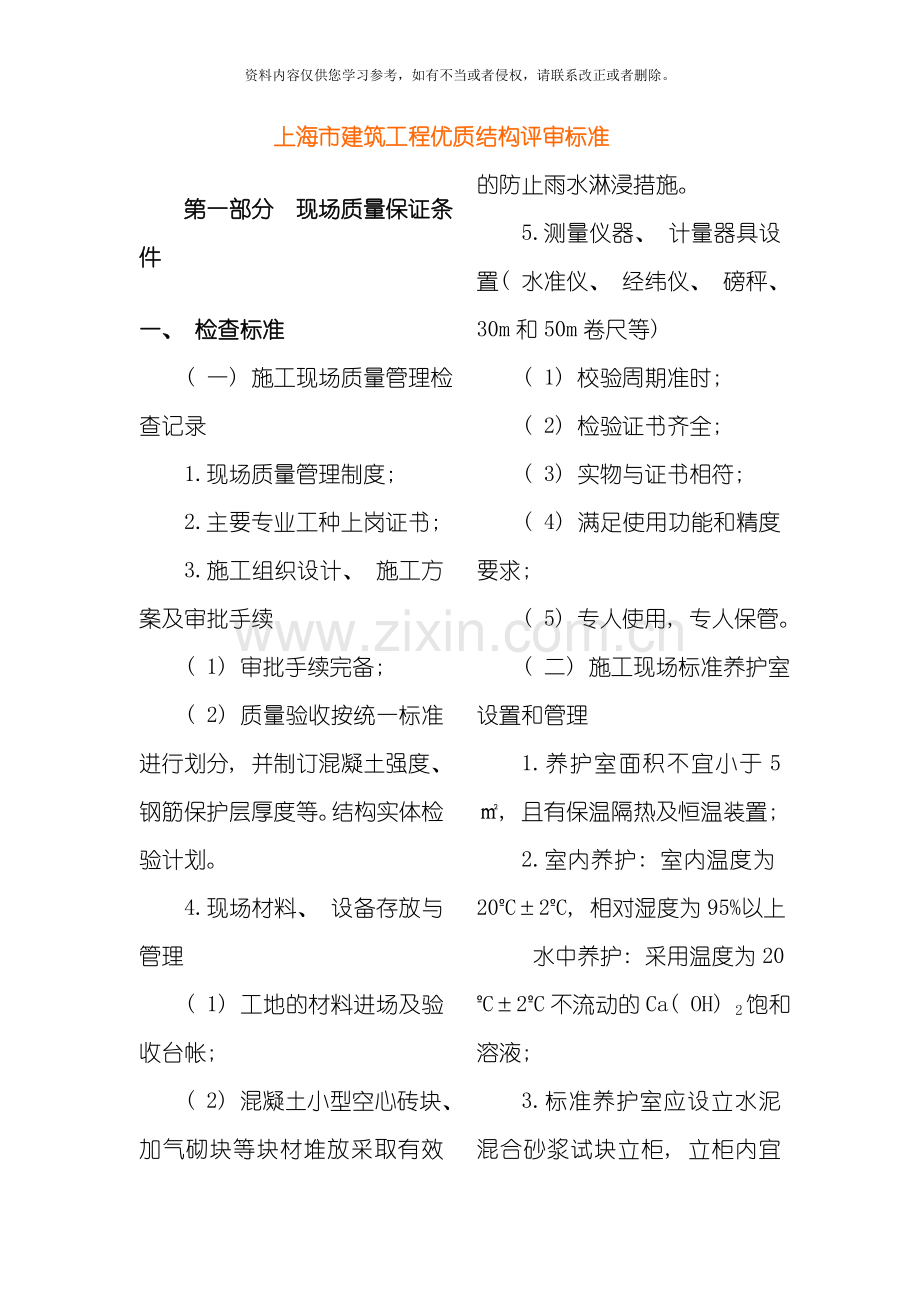

上海市建筑工程优质结构评审标准

第一部分 现场质量保证条件

一、 检查标准
( 一) 施工现场质量管理检查记录
1.现场质量管理制度;
2.主要专业工种上岗证书;
3.施工组织设计、 施工方案及审批手续
( 1) 审批手续完备;
( 2) 质量验收按统一标准进行划分, 并制订混凝土强度、 钢筋保护层厚度等。结构实体检验计划。
4.现场材料、 设备存放与管理
( 1) 工地的材料进场及验收台帐;
( 2) 混凝土小型空心砖块、 加气砌块等块材堆放采取有效的防止雨水淋浸措施。
5.测量仪器、 计量器具设置( 水准仪、 经纬仪、 磅秤、 30m和50m卷尺等)
( 1) 校验周期准时;
( 2) 检验证书齐全;
( 3) 实物与证书相符;
( 4) 满足使用功能和精度要求;
( 5) 专人使用, 专人保管。
( 二) 施工现场标准养护室设置和管理
1.养护室面积不宜小于5㎡, 且有保温隔热及恒温装置;
2.室内养护: 室内温度为20ºC±2ºC, 相对湿度为95%以上
水中养护: 采用温度为20ºC±2ºC不流动的Ca( OH) 2饱和溶液;

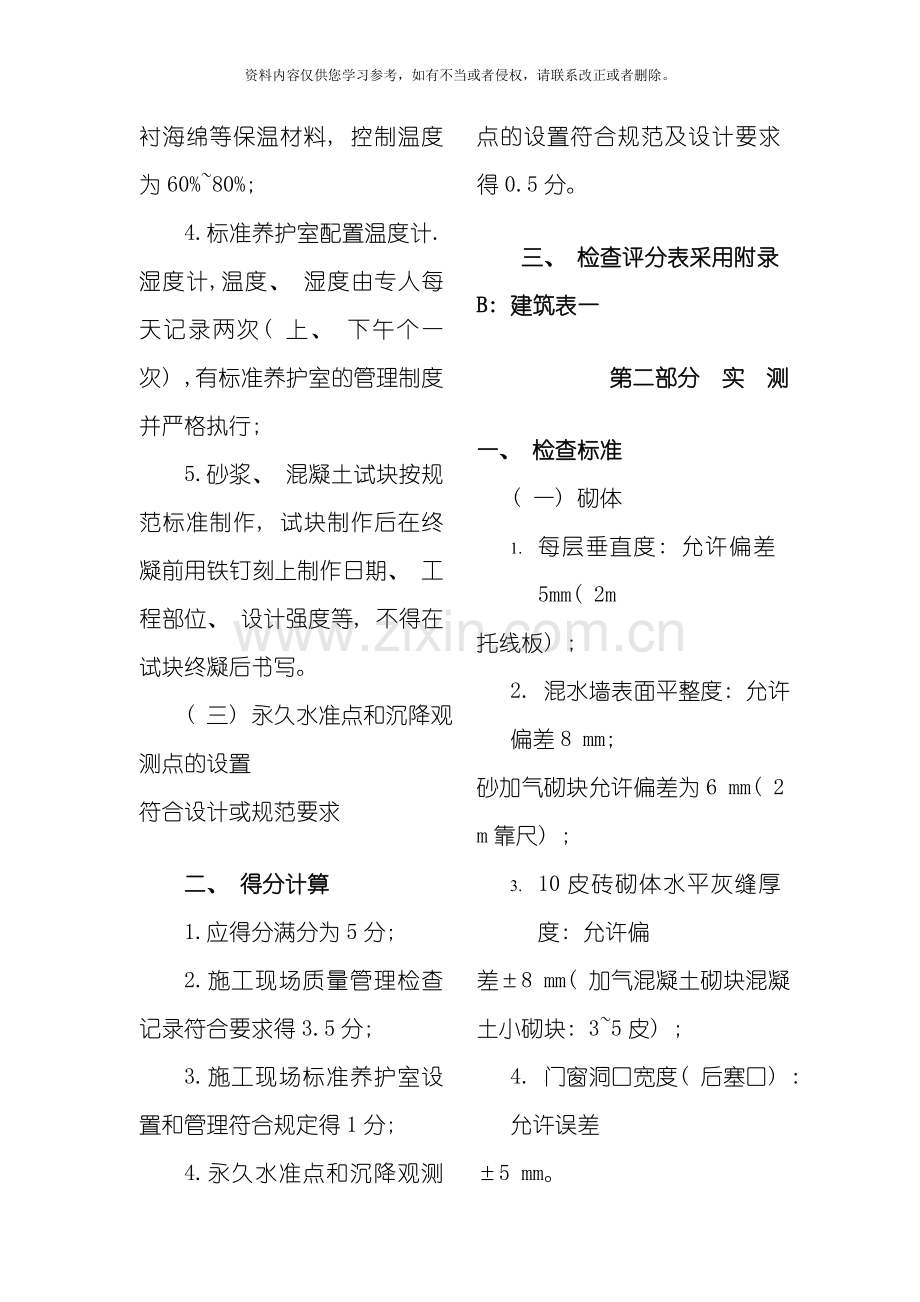

3.标准养护室应设立水泥混合砂浆试块立柜, 立柜内宜衬海绵等保温材料, 控制温度为60%~80%;
4.标准养护室配置温度计.湿度计,温度、 湿度由专人每天记录两次( 上、 下午个一次) ,有标准养护室的管理制度并严格执行;
5.砂浆、 混凝土试块按规范标准制作, 试块制作后在终凝前用铁钉刻上制作日期、 工程部位、 设计强度等, 不得在试块终凝后书写。
( 三) 永久水准点和沉降观测点的设置
符合设计或规范要求

二、 得分计算
1.应得分满分为5分;
2.施工现场质量管理检查记录符合要求得3.5分;
3.施工现场标准养护室设置和管理符合规定得1分;
4.永久水准点和沉降观测点的设置符合规范及设计要求得0.5分。

三、 检查评分表采用附录B: 建筑表一

第二部分 实 测

一、 检查标准
( 一) 砌体
1. 每层垂直度: 允许偏差5mm( 2m
托线板) ;
2. 混水墙表面平整度: 允许偏差8 mm;
砂加气砌块允许偏差为6 mm( 2 m靠尺) ;
3. 10皮砖砌体水平灰缝厚度: 允许偏
差±8 mm( 加气混凝土砌块混凝土小砌块: 3~5皮) ;
4. 门窗洞口宽度( 后塞口) : 允许误差
±5 mm。
( 二) 混凝土
1. 柱、 墙每层垂直度: 允许误差5 mm
( 2 m托线板) ;
2. 表面平整度: 允许偏差8 mm( 2 m
靠尺) ;
3. 截面尺寸( 柱、 梁、 墙) : 允许误差
＋8 mm, －5 mm。
4. 现浇板厚度: 允许误差＋8 mm, －5
mm。

二、 否决项目
1. 砌体实测合格率<90%, 承重墙垂直
度实测合格率<100%;
2. 混凝土实测合格率<90%。
2. 混凝土现浇板厚度实测合格率<
90%。

三、 检查数量
1. 当建筑面积>10000㎡, 每100~200
㎡抽测一点, 每个工程不宜少于100点;
2. 建筑面积≤10000㎡, 每50~100㎡
抽测一点, 每个工程不少于100点;
3. 混凝土现浇板厚度: 每个工程不少
于20点。

四、 得分计算
1. 实测应得分满分为24分;
2. 砌体实测应得分为10分, 合格率
90%为基准分得9分; 每增加1%, 增加0.1分;
3. 混凝土实测应得分为10分, 合格
率90%为基准分得9分; 每增加1%, 增加0.1分;
4. 混凝土现浇板厚度实测应得分为4
分, 合格率90%为基准分得3分; 每增加5%, 增加0.5分;
5. 托线板质量不符合要求( 如长度不足, 无刻度等) , 及未按指定楼层和数量钻楼板孔, 后未准备测量工具, 造成需再次测量的, 扣1~2分; 楼板孔经打磨、 垫灰等处理的, 该点为不合格。

五、 检查评分表采用附录B: 建筑表二

第三部分 检 测

一、 检查标准
1. 混凝土强度: 回弹检测结果合格;
2. 板类构件钢筋的混凝土保护层厚度符合设计要求及规范( CB50010— ) 规定,
允许偏差为＋8 mm, －5 mm;
3. 梁类构件钢筋的混凝土保护层厚度符合设计要求及规范( CB50010— ) 规定, 允许偏差为＋10mm, －7 mm;
4. 砌体灰缝砂浆饱满度: 电钻钻缝发现砂浆不饱满或假缝( 装头缝) 者为不合格点。

二、 否决项目
1. 强度未达到设计要求;
2. 梁或板类构件纵向受力钢筋保护层
厚度的合格率小于90%, 或最大偏差值大于允许偏差1.5倍;
3. 砌体灰缝砂浆饱满度抽检合格率小
于90%。

三、 检查数量
1. 混凝土强度: 抽取6个构件进行混
凝土抗压强度检测( 重点抽查竖向受力构件) ;
2. 钢筋保护层厚度: 板和梁共抽取15
个构件, 每个构件抽查6个点( 重点抽查悬挑结构受力钢筋保护层厚度) ;
3. 砌体灰缝砂浆饱和度: 随机抽查50
个点( 重点抽查外墙面竖向灰缝) 。

四、 得分计算
1. 检测应得分满分为16分;
2. 混凝土强度: 回弹检测结果必须合
格, 得4分;
3. 板、 梁钢筋保护层厚度应得分为8
分, 合格率为90%时得6分, 每递增1%, 增加0.2分;
4. 外墙砌体竖向灰缝应得分为4分:
合格率90%时得3分, 每增加1%, 增加0.1分。

五、 检查评分表采用附录B: 建筑表三

第四部分 目测观感

一、 检查标准
( 一) 砌体
1. 块材
块材的尺寸偏差和外观质量, 符合材料标准中相应等级品质要求; 有裂纹( 缝) 的条面或顶面不砌于外墙面; 蒸压砖、 砌块砌筑有防雨措施; 多孔( 空心) 块材砌筑做好歇工前的砂浆刮斗或防雨措施。
2. 组砌
承重墙的转角处和混凝土小砌块砌体承重墙不留直槎; 其它临时间断处的斜槎与直槎符合要求; 填充墙中不同材质的块材无混砌现象( 局部镶嵌除外) 。
3. 错缝
砖砌体上下错缝, 内外搭砌无通缝( 指上下二皮砖搭接长度小于25mm) ; 单排孔混凝土小砌块对孔错缝搭砌, 局部不能对孔处, 搭接长度不小于90 mm; 填充墙砌筑错缝搭砌, 搭砌长度混凝土小砌块不小于90mm, 加气砌块不小于砌块长度的1/3。
4. 拉结筋
预埋拉结筋的数量、 长度、 间距符合设计要求和验收规范规定, 且竖向间距满足块材的模数; 砖砌体中拉结筋竖向间距正偏差不超过1皮砖的高度, 采用其它块材时的偏差不超过10 mm。
5. 灰缝
砌体灰缝横平竖直, 砂浆饱满, 厚薄均匀; 接槎处灰缝厚( 宽) 度不小于5 mm; 竖缝、 水平灰缝等无瞎缝、 透亮缝。
6. 梁下与墙底部砌筑填充墙
填充墙砌至接近梁、 板底处留置空隙适当, 镶砌严密; 采用砂浆或混凝土填嵌的厚度分别不宜超过30 mm与50 mm, 且与梁、 板结合紧密。填充墙采用加气砌块或轻骨料混凝土小砌块( 砖) 等块材砌筑时, 墙底部浇筑混凝土导墙或砌筑普通混凝土小砌块( 后者适用上部为轻骨料混凝土小砌块) 或混凝土砖, 高度不小于200 mm; 厕、 浴间及有防水要求的房间, 墙底浇筑混凝土导墙, 高度不小于120 mm, 但当墙体采用上述块材时, 其高度不小于200 mm。
7. 构造柱
构造柱的设置符合设计要求和规范规定; 留设位置正确, 马牙槎先退后进; 每一马牙槎高度不超过300 mm; 上下顺直; 混凝土与墙体结合紧密, 表面齐平。
8. 小构件
混凝土过梁、 门窗锚固件等制作符合要求, 安装和埋设位置准确。
9. 裂缝
无影响结构性能或使用功能的砌体裂缝, 砌体无支模、 剔槽、 扰动、 干缩等产生的裂缝, 填充墙与框架周边交接处砂浆密实无缝隙。
( 二) 混凝土
1. 露筋
无钢筋未被混凝土包裹而外露的缺陷。
2. 蜂窝
无混凝土表面缺少水泥砂浆而露出石子深度大于5 mm, 但小于保护层厚度的缺陷。
3. 孔洞
无孔穴深度和长度均超过保护层厚度的缺陷。
4. 夹渣
无夹有杂物深度超过保护层厚度的缺陷。
5. 疏松
混凝土中无局部不密实的缺陷。
6. 裂缝
无缝隙从表面延伸至混凝土内部的缺陷。
7. 外性缺陷
无缺棱掉角、 棱角不直、 翘曲不平、 飞边凸肋等外形缺陷。
8. 外表缺陷
无外表麻面、 掉皮、 起砂、 沾污等外表缺陷。
9. 尺寸与偏位
构件及连接部位、 预留孔洞、 预埋件的尺寸或位置不准的缺陷无。
10. 修补
无修补、 打凿、 打磨等现象。
( 三) 其它
1. 渗漏
外墙、 地下室、 刚性屋面无渗水迹。
2. 清洁
楼地面无积浆和垃圾, 柱、 墙面等无挂浆。

二、 否决项目
( 一) 砌体
1. 承载墙使用断裂小砌块;
2. 承载墙的转角与混凝土小砌块砌
体承重墙留直槎;
3. 砌体灰缝透明缝、 瞎缝数量多。
4. 影响结构性能和使用性能的砌体
裂缝;
( 二) 混凝土
1. 纵向受力钢筋外露;
2. 构件主要受力部位有蜂窝、 孔洞、
夹渣和疏松的缺陷;
3. 构件主要受力部位有影响结构性
能和使用功能的裂缝;
4. 构件及连接部位、 预留孔、 预埋件
等, 尺寸和位置不准, 影响结构性能和设备安装;
5. 进行大量的修补、 打凿、 打磨。
( 三) 其它
外墙、 地下室等渗漏严重。

三、 检查数量
1. 10层以下: 抽查1~3个楼层;
2. 10层以上: 抽查3~4个楼层;
3. 室外、 地下室、 屋面全数。

四、 得分计算
目测观感应得分为27分。

五、 检查评分表采用附录B: 建筑表四

第五部分 质量控制资料

一、 检查标准
地基与基础
1. 原材料出厂合格证书及进场检
( 试) 验报告现场所用主要原材料, 如钢筋、 水泥、 砂、 石子、 商品混凝土、 成品桩等, 有出厂合格证书及按要求提供的进场检验报告。检验不合格的材料注明去向。需降级使用的材料, 满足设计要求, 并有审批手续。合格证、 检( 试) 验报告的抄件( 复印件) 注明原件存放单位, 并有抄件人、 抄件( 复印) 单位的签字和盖章。
2. 桩位竣工图
桩位竣工图标注桩的编号, 沉桩后轴线和标高偏差情况及处理结果;
桩位竣工图除加盖竣工章外, 还应有施工、 监理、 设计单位签字( 章) 。
3. 地基( 桩) 承载力及桩身质量测试
报告
( 1) 地基强度或承载力必须达到设计
要求的标准。
( 2) 工程桩有承载力检验和桩身质量
检测报告。检测方法和数量应符合设计及规范要求。
( 3) 钢桩连接有焊缝探伤记录。
4. 基槽( 坑) 开挖有勘察单位签署的地基验槽记录。
5. 试块抗压、 抗渗实验报告及强度评定记录
( 1) 混凝土、 砌筑砂浆试块的留置组数符合规范规定;
( 2) 混凝土、 砌筑砂浆试块的强度进行统计评定, 其结果符合设计要求;
( 3) 混凝土抗渗试块的留置、 评定结果符合设计及规范的规定。
6. 地下室防水效果检验结果满足设
计规定的防水等级。
7. 检验批、 分项、 分部工程质量验收
及隐蔽工程验收符合验收规范规定, 签名手续完备。
主体结构
( 一) 混凝土、 砖体工程
1. 原材料出厂合格证书、 进场检( 试) 验报告现场所用主要原材料, 如钢材、 水泥、 砂、 石子、 商品混凝土等, 有出厂合格证书及按要求提供的进场检验报告。检验不合格的材料注明去向。需降级使用的材料, 满足设计要求, 并有审批手续。合格证、 检( 试) 验报告的抄件( 复印件) 注明原件存放单位, 并有抄件人、 抄件( 复印) 单位的签字和盖章。
2. 蒸压( 养) 砖、 普通混凝土小型空心砌块、 轻骨料混凝土小型空心砌块及蒸压加气混凝土砌块等, 砌筑时的产品龄期达到28天以上。
3. 钢筋接头的试验报告
纵向受力钢筋的连接方式符合设计要求。
( 1) 钢筋焊接有接头试件力学性能试验报告, 报告应注明焊接方法和焊工姓名及考试合格证编号。闪光对焊、 气压焊接应提供弯曲试验报告。
( 2) 钢筋机械连接接头按性能等级和应用场合所作的检验报告。
4. 试块抗压、 抗渗试验报告及强度评定记录
( 1) 混凝土、 砌筑砂浆试块的留置组数符合规范规定;
( 2) 混凝土、 砌筑砂浆试块的强度进行统计评定, 其结果符合设计要求;
( 3) 混凝土抗渗试块的留置、 评定结果符合设计及规范的规定。
5. 混凝土结构应提供混凝土强度、 钢筋保护层厚度等实体检验资料, 检验数量和结果应符合验收规范的规定。
6. 预应力结构
( 1) 预应力筋、 锚具、 夹具和连接器等出厂合格证书和进场检验报告;
( 2) 预应力筋张拉或放张时, 同条件养护混凝土试块强度试验报告;
( 3) 张拉和放张记录;
( 4) 灌孔水泥浆试块强度试验报告;
( 5) 张拉设备的标定记录。
( 二) 钢结构工程
1. 原材料及成品出厂合格证书及进场检( 试) 验报告
( 1) 钢结构所用钢材、 焊接材料及成品件、 标准件等产品的出厂合格证书;
( 2) 高强度大六角头螺栓连接副的扭矩系数、 扭剪型高强度螺栓连接副的预应力、 焊接球焊缝的无损检验等应有出厂检验报告;
( 3) 重要钢结构采用的焊接材料及有关钢材的进场检( 试) 验报告;
( 4) 建筑结构安全等级为一级, 跨度40 m及以上的螺栓球节点钢网架结构, 其连接高强度螺栓应进行表面硬度试验。
2. 钢结构焊接
( 1) 焊工合格证及其认可范围、 有效期;
( 2) 首次采用的钢材、 焊接材料、 焊接方法、 焊后热处理等所作的焊接工艺评定记录;
( 3) 设计要求全焊透的一、 二级焊缝的超声波或射线探伤记录。
3. 紧固件连接
( 1) 普通螺栓作为永久性连接螺栓时, 当设计有要求或对其质量有疑义时, 所作的普通螺栓实物最小拉力载荷复验;
( 2) 钢结构制作和安装单位分别对高强度螺栓连接摩擦面所作的抗滑移系数试验和复验报告, 现场处理的构件摩擦面单独进行的摩擦面抗滑移系数试验报告;
( 3) 高强度螺栓连接附终拧扭矩检验记录。
4. 钢网架结构安装
( 1) 对建筑结构安全等级为一级, 跨度为40 m及以上的公共建筑钢网架结构, 当设计有要求时, 所作的焊接、 螺栓球节点拉、 压承载力试验报告。
( 2) 钢网架总拼完成后及屋面工程完成后分别所作的挠度测量记录。
5. 检验批、 分项、 分部工程质量验收及隐蔽工程验收符合验收规范规定, 签名手续完备。

二、 否决项目
涉及工程结构安全的资料存有隐患或弄虚作假, 无法保证工程质量真实情况。

三、 得分计算
质量控制资料应得分为10分。

四、 检查评分表采用附录B: 建筑表五

第六部分 安全防护

一、 检查标准
( 1) 脚手架
1. 特殊类脚手架架体形式符合规范要求且有专项施工方案并经审批, 按规定验收手续齐全。
2. 悬挑式脚手架的悬挑梁不使用钢管扣件的形式搭设。
3. 脚手架按规程搭设, 作业层防护齐全, 设置防护栏杆及密目式安全网封闭, 且连续设置三步踢脚板; 施工层脚手架板铺设严密、 牢固, 交接处无漏洞、 探头跳板。
4. 脚手架连墙件按规定设置, 脚手架与墙体之间用平网或竹笆作四步一隔离。
( 二) 防护设施
1. 密目式安全网张设固定严密, 不使用伪劣产品;
2. 洞口、 临边有严密的防护措施, 设置防护栏杆或加设固定盖板, 电梯井道内安全平网且安全网间距大于10m;
3. 通道口防护棚按规定搭设, 其长度符合坠落半径的尺寸要求, 高层施工时, 在人员密集的通道上方有必须的防坠通道棚, 吊装区域有防护措施。
( 三) 施工用电
1. 各类电箱符合规范要求, 实行三级配电二级保护, 动力电开关箱做到”一机、 一闸、 一漏、 一箱”的要求, 动力电、 照明电不混用;
2. 危险场所使用安全电压;
3. 施工照明安全可靠, 照明导线用绝缘子固定, 不使用花线和塑料胶线, 照明线路的回路采用漏电保护;
4. 外电线路防护按规范保持安全距离或搭设防护架;
5. 施工现场电焊机使用二次侧降压保护装置。
( 四) 井子架( 龙门架)
1. 井架按方案搭设且经验收合格后
投入使用。
2. 井架吊篮有安全有效的停靠装置
和断线保护装置, 不使用单根钢丝绳提升。
3. 井架设置超高限位装置, 超高井架
设置下极限限位器、 缓冲器或超载限位器。
4. 架体变形、 倾斜不超标, 井架底部
有排水措施; 卸料平台防护措施严密, 通道口的防护门及时关上, 楼层内有通讯装置。
5. 附墙、 缆风绳设置符合要求; 卷扬机有防止钢丝绳滑出装置; 传动钢丝绳无断丝超标, 使用中不拖地, 当穿越道路时有过道保护。
( 五) 塔吊及施工电梯
1. 塔吊、 施工电梯经检验合格后使
用, 各种限位保险装置齐全有效;
2. 两台及两台以上塔吊之间的最小
架设距离符合规定要求;
3. 起重钢丝绳无断丝现象;
4. 行走式塔吊电缆不拖地, 施工现场
架空线路与塔吊的安全距离符合临时用电规范的要求;
5. 地面吊笼出入口上部搭设足够尺寸的防护棚, 各楼层卸料平台口安全防护严密, 并设有通讯装置。
( 六) 文明施工
1. 施工现场图牌齐全, 工地周围按要求设置围挡封闭, 施工区域与非施工区域有效隔离;
2. 施工现场道路畅通作业面及主要道路实施硬化处理, 场地有排水系统并保持畅通, 有二级沉淀排放措施;
3、 料堆放整齐, 砖等材料堆放高度
不超过2 m以上;
4. 结构地下室不住人, 施工层内住
人, 有与施工区域严格分隔的措施, 食堂和宿舍卫生符合要求;
5. 防火措施齐全有效, 并设置合理的
消防通道。

二、 否决项目
1. 工程发生死亡事故;
2. 实得分低于7分。

三、 得分计算
安全防护应得分为10分。

四、 检查评分表采用附录B: 建筑表六

第七部分 安 装

一、 检查标准
( 一) 电线导管埋设要求
1. 在混凝土内埋设的电线导管与混凝土表面的距离大于15 m m, 疏散照明线路的导管暗敷保护层厚度不小于30 m m。
2. 电线导管在墙体上剔槽埋设时, 应采用强度不小于M10的水泥砂浆抹面保护, 保护层厚度大于15 m m。
( 二) 电线导管配管要求
1. 按施工图纸要求和规范规定, 确定预埋箱盒在墙体上的坐标。配管根据墙体上已确定箱盒的坐标, 定出工程配管的具体尺寸, 使墙体剔槽保持竖直。
2. 墙体上埋设的电线导管安装完毕。
3. 金属导管无对口熔焊连接; 镀锌和壁厚小于等于2 m m的钢导管, 无套管熔焊连接。凡敷设在混凝土内壁厚小于等于2㎜的钢导管, 未配管至箱和设备的其管口端部, 留有丝扣( 镀锌管除外) 。
4. 电线导管弯曲处, 无折皱、 凹陷和

裂缝, 且弯扁程度不小于外径的10%。电缆导管的弯曲半径不小于电缆最小允许弯曲半径, 见下表。

序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
无钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注: D为电缆外径

( 三) 预埋箱盒要求
预埋在混凝土的箱盒, 固定时平整牢固, 标高坐标正确, 与混凝土表面持平。箱盒内的填料清除干净, 固定箱盒的圆钉去除。已返锈的箱盒, 内壁刷防锈漆。在砌体上预埋的箱盒, 其箱盒口突出部分与抹灰面持平, 且箱盒口周边有护角。
( 四) 接地要求
混凝土内埋设的保护接地、 防雷接地等, 扁钢和钢板按施工图纸和规范要求, 埋设完毕, 并明显可见。
( 五) 地下管线
无地下室的工程, ±0.000以下的管线, 施工完毕, 管道的连接端部, 高出地面。
( 六) 预留洞口
在混凝土和砖墙内预埋金属套管和预留洞孔, 位置正确; 套管与洞的直径和套管的长度符合设计及规范要求。

二、 否决项目
埋墙的电线导管未施工。

三、 得分计算
安装应得分为5分。

四、 检查评分表采用附录B: 建筑表七

第八部分 工程特色

一、 检查标准
1. 建筑面积1万㎡以上的工程, 每增
加 ㎡可得0.1分, 最高可得2分。
2. 严格执行《上海市禁止和限制使用
粘土砖管理暂行办法》( 上海市人民政府第90号令) , 而且采用新型墙体块材( 即基础以上不使用烧结普通砖、 烧结多孔砖等粘土制品) , 可得1分; 采用预拌砂浆( 即不在现场拌制) 进行砌筑的, 可得1分。
3. 工程整体质量水平高, 且部分分项
工程质量水平被公认出类拔萃的可得1~2分。
4. 采用新工艺和新技术, 攻克技术难
关, 提升质量水准, 有明显效果, 得1~2分。

二、 得分计算
以上1~4项得分之和在3分以内的, 按实计算; 得分之和超过3分时, 按3分计算。

三、 检查评分表套用附录B: 建筑表四
